Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 16

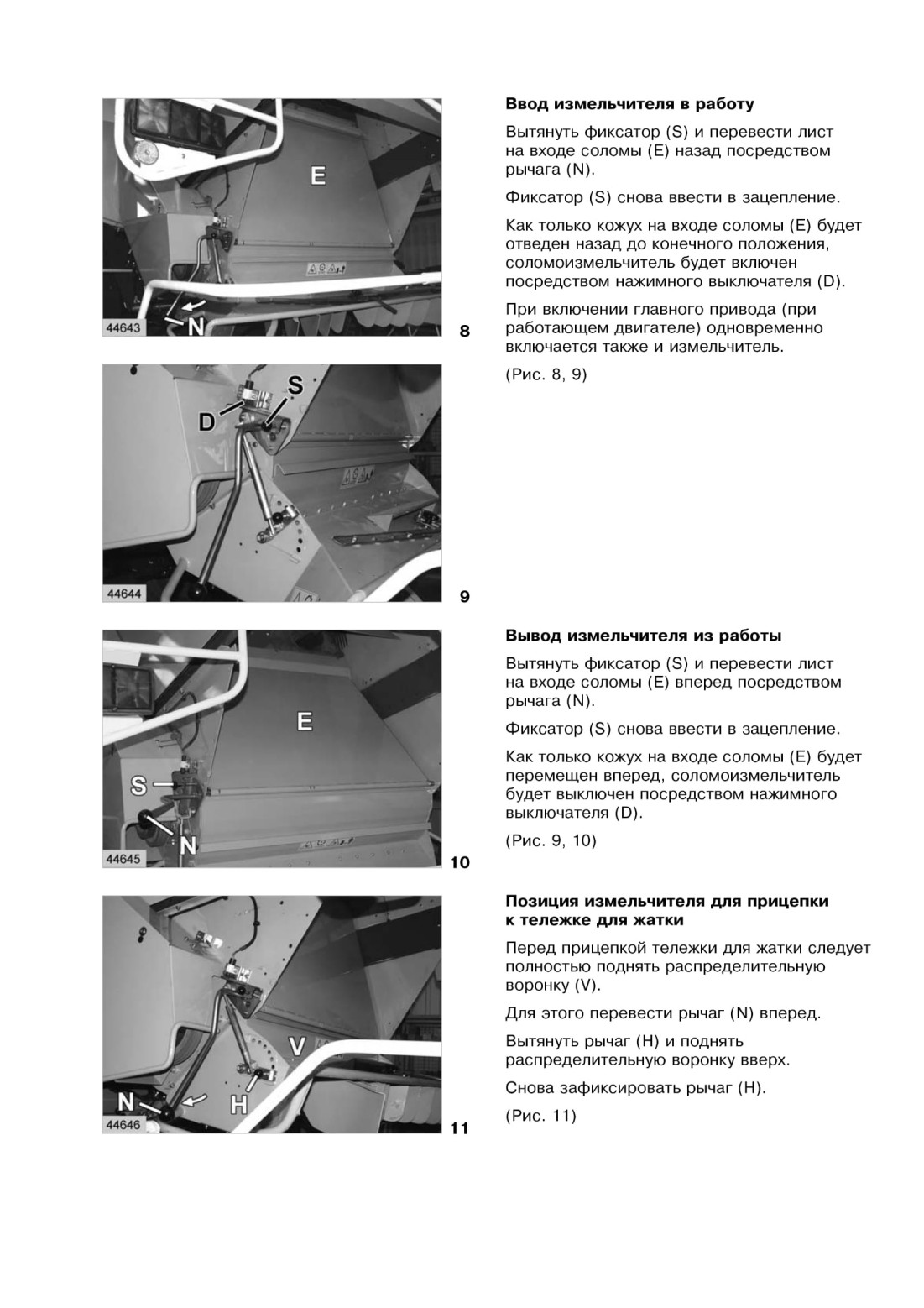

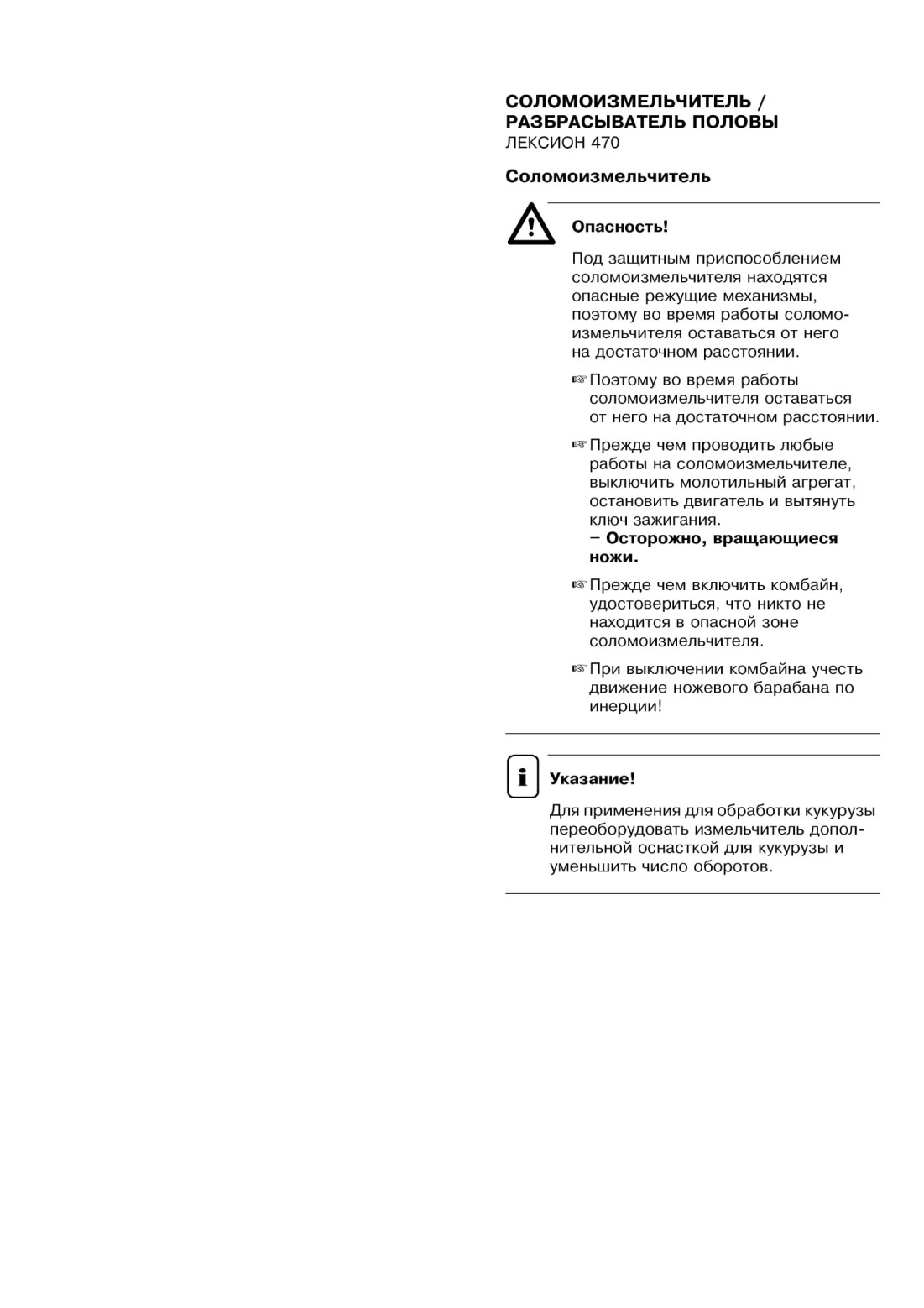

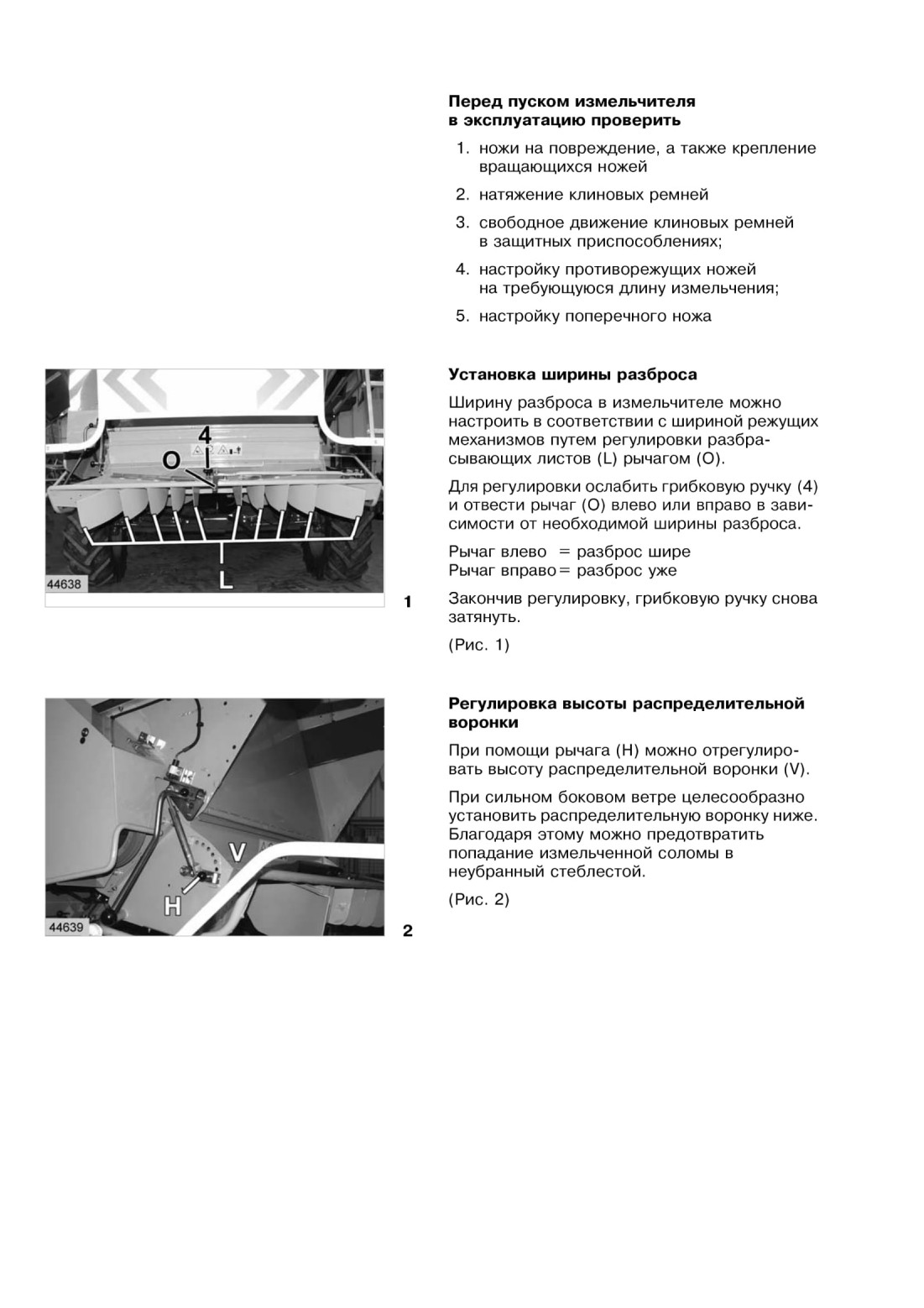

Ввод соломоизмельчителя в работу

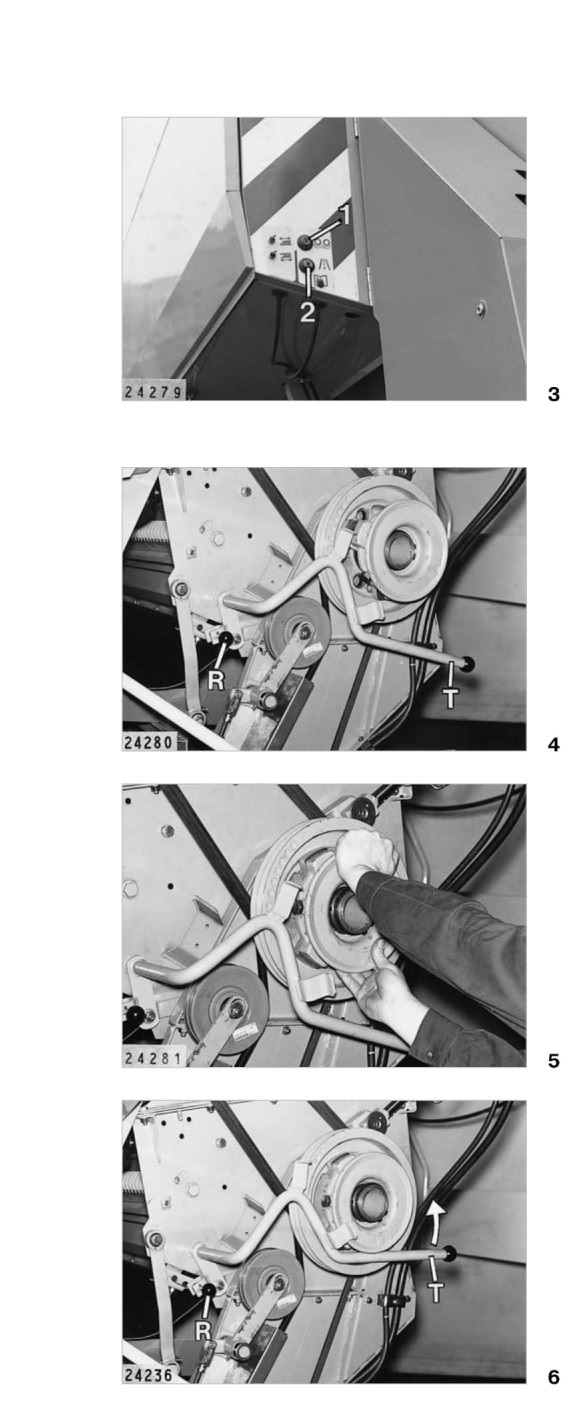

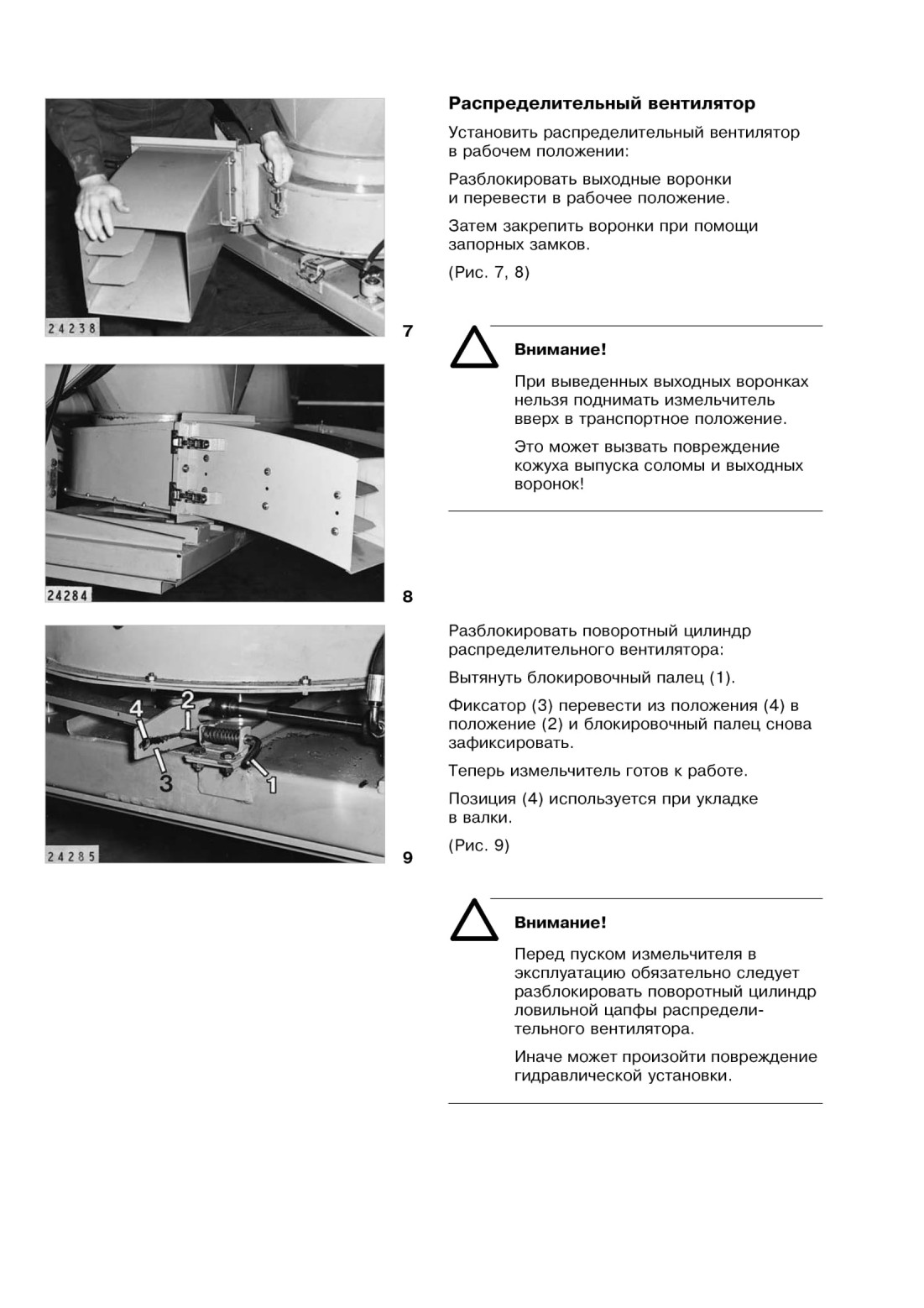

Распределительный вентилятор опустить вниз путем нажатия клавишного выключателя (1).
Указание!

Распределительный вентилятор должен быть опущен до конца, иначе не включится гидравлическая приводная муфта.
(Рис. 3)

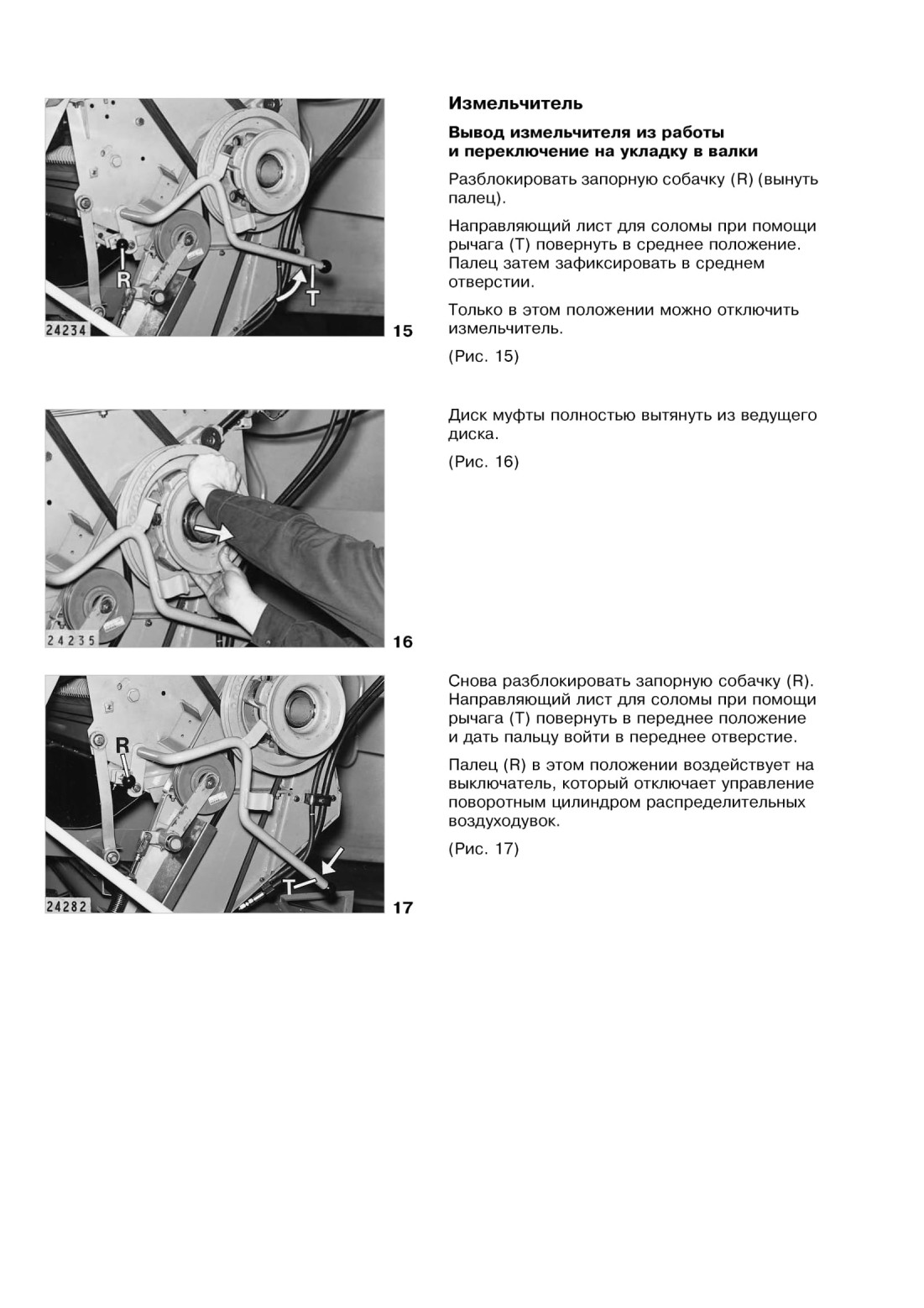

Включение измельчителя:

Разблокировать блокировочный палец (R) (вытянуть палец).

Направляющий лист для соломы при помощи рычага (Т) установить в среднем положении. Затем зафиксировать блокировочный палец в среднем отверстии.

Механическая муфта соломоизмельчителя может быть включена только в этом положении.

(Рис. 4)

Диск муфты вдавить в ведущий диск. При этом следить за тем, чтобы цапфа диска муфты вошла в приемные отверстия ведущего диска.

(Рис. 5)
Разблокировать блокировочный палец (R) (вытянуть палец).

Направляющий лист для соломы при помощи рычага (Т) установить в заднем положении. Затем зафиксировать блокировочный палец в заднем отверстии.
(Рис. 6)
