1.6.2.10
Гидросистема привода ходовой части комбайна зерноуборочного КЗС-1218
Гидросистема привода ходовой части выполнена на базе объемного
гидропривода. Принципиальная гидравлическая схема гидросистемы привода
ходовой части приведена в приложении А, рисунок А.2.
Изменение скорости движения комбайна и реверсирование осуществляется
изменением производительности насоса 11 (рисунок 1.27).
Контроль за температурой рабочей жидкости
осуществляется датчиками. Датчик аварийной температуры установлен в
масляном баке. Датчик указателя температуры установлен на тандеме
насосов.
Масляный бак 7 - общий для гидросистемы привода ходовой части и
гидросистемы рабочих органов и рулевого управления.

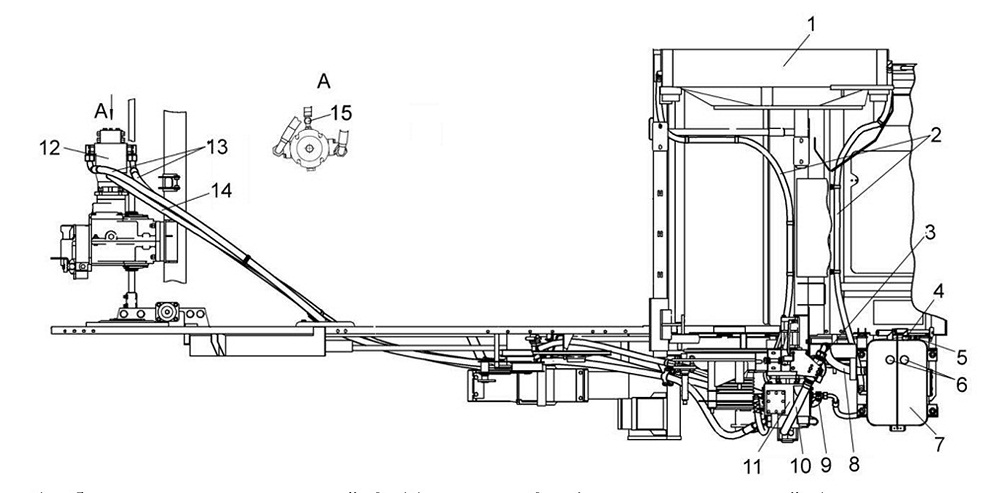

Рисунок 1.27 - Гидросистема привода ходовой части
1 - блок радиаторов масляный; 2, 14 - рукава; 3
- фильтр всасывающий; 4 - маслоуказа-тель; 5 - датчик сигнализатора
температуры; 6 - сапуны; 7 - бак масляный; 8, 10 - рукава всасывающие; 9
- датчик указателя температуры; 11 - насос аксиально-поршневой;
12 - гидромотор аксиально-поршневой нерегулируемый; 13 - рукава высокого
давления; 15 - полумуфта заправочная

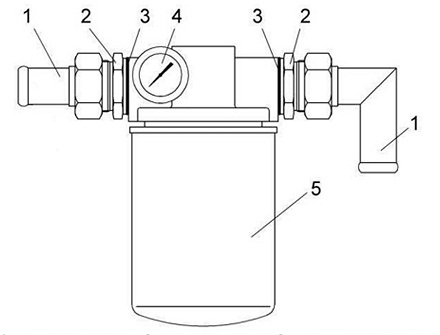

Рисунок 1.28 - Фильтр всасывающий
1 - угольники; 2 - штуцера; 3 - прокладки; 4 - вакуумметр; 5 - фильтр
Для очистки масла применен фильтр всасывающий (рисунок 1.28) на корпусе которого установлен вакуумметр 4.
1.6.2.11
Пневмосистема комбайна зерноуборочного КЗС-1218
Пневмосистема комбайна используется для очистки воздушных фильтров
кабины, очистки радиатора, а также для накачки шин.
Пневмовывод предназначен для подсоединения шланга, к которому
подсоединяется пневмопистолет для обдува комбайна или шланг для
