Комбайн КЗС-1218. Соломотряс
Соломотряс с входящими в него клавишами,
укрепленными на ведущем и ведомом коленчатых валах, предназначен для
сепарации соломистого вороха.
Клавиши 1 (рисунок 1.13) монтируют на подшипниках 3 одноразовой смазки с
разрезными конусными втулками 4. В подшипниковых опорах
5 на ведомом валу 2 между подшипником и корпусом вводят резиновую втулку
6. Последняя компенсирует за счет своей упругой деформации все
неточности в размерах валов и расстояния между опорами на клавише. Для
устранения перекоса клавиш устанавливают прокладки 7.

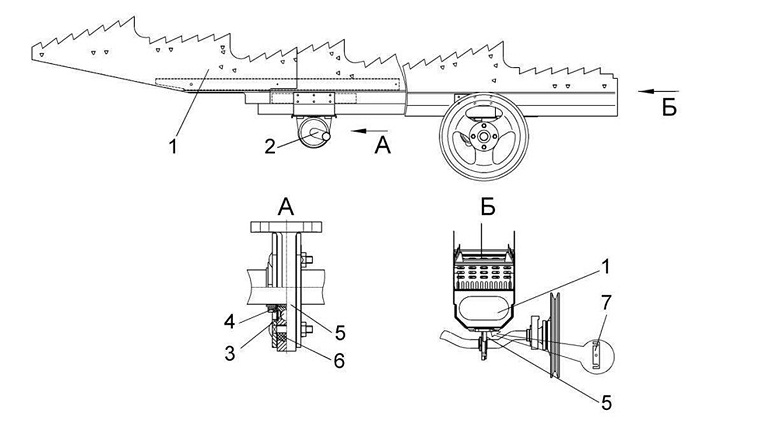

Рисунок 1.13 - Соломотряс
1 - клавиша; 2 - вал ведомый; 3 - подшипник; 4 - разрезная конусная
втулка; 5 - опора подшипника; 6 - втулка резиновая; 7 - прокладки
