Комбайн КЗС-1218. Установка двигателя

На комбайн устанавливается дизельный двигатель ЯМЗ (рисунок

1.16) или двигатель International DTA (рисунок 1.17) с системами обеспечения работоспособности.

Воздухозаборник 7 (рисунок 1.16,

1.17) очищает воздух, втягиваемый лопастями вентилятора, от соломистых остатков и пыли, предохраняет блок радиаторов от забивания поло-
вой и мелкими соломистыми остатками.

Слив охлаждающей жидкости производится через рукав 10, слив масла из редуктора через рукав 11, слив масла из картера двигателя через рукав 12.

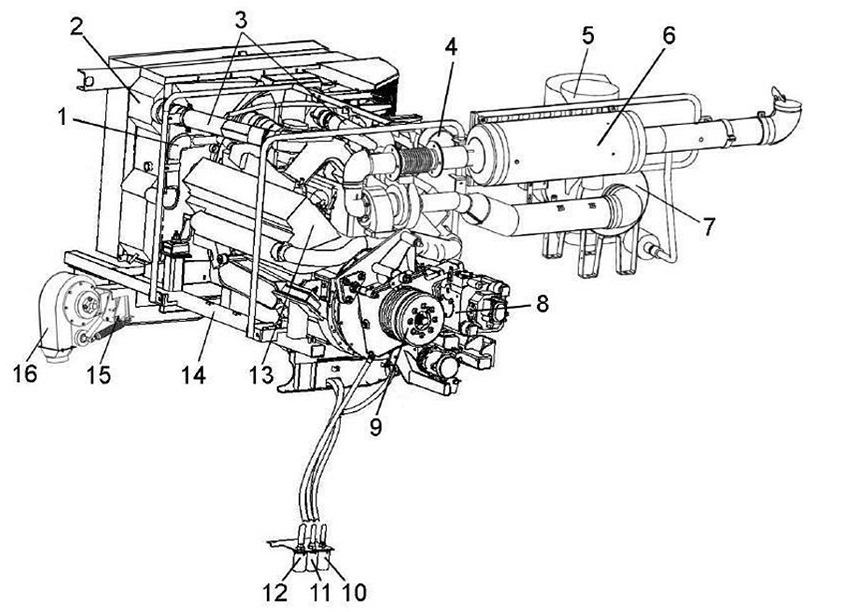

Рисунок 1.16 - Установка двигателя ЯМЗ

I - труба водяная верхняя; 2 - радиатор; 3 - трубы воздушные; 4 - бачок расширительный; 5 - воздухозаборник вращающийся; 6 - глушитель; 7 -воздухозаборник; 8 - установка гидронасосов; 9 - главный привод; 10 - сливной рукав охлаждающей жидкости;
II - сливной рукав масла из редуктора; 12 - сливной рукав масла из картера двигателя;
13 - двигатель; 14 - рама подмоторная; 15 - устройство натяжное; 16 - вентилятор

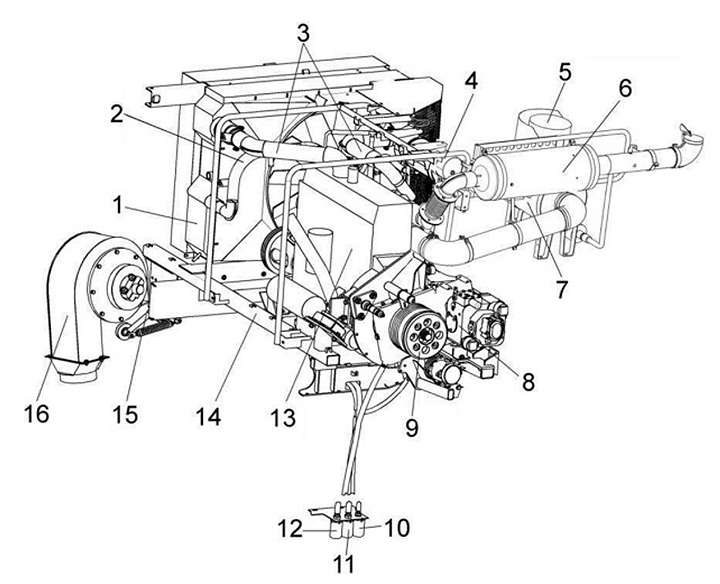

Рисунок 1.17- Установка двигателя International

I - радиатор; 2 - труба водяная верхняя; 3 - трубы воздушные; 4 - бачок расширительный; 5 - воздухозаборник вращающийся; 6 - глушитель; 7 - воздухозаборник; 8 - установка гидронасосов; 9 - главный привод; 10 - сливной рукав охлаждающей жидкости;
II - сливной рукав масла из редуктора; 12 - сливной рукав масла из картера двигателя; 13 - двигатель; 14 - рама подмоторная; 15 - устройство натяжное; 16 - вентилятор
