1 Описание и работа

Для очистки масла применен

фильтр всасывающий (рисунок 1.22)

на корпусе которого установлен ваку-

умметр 4.

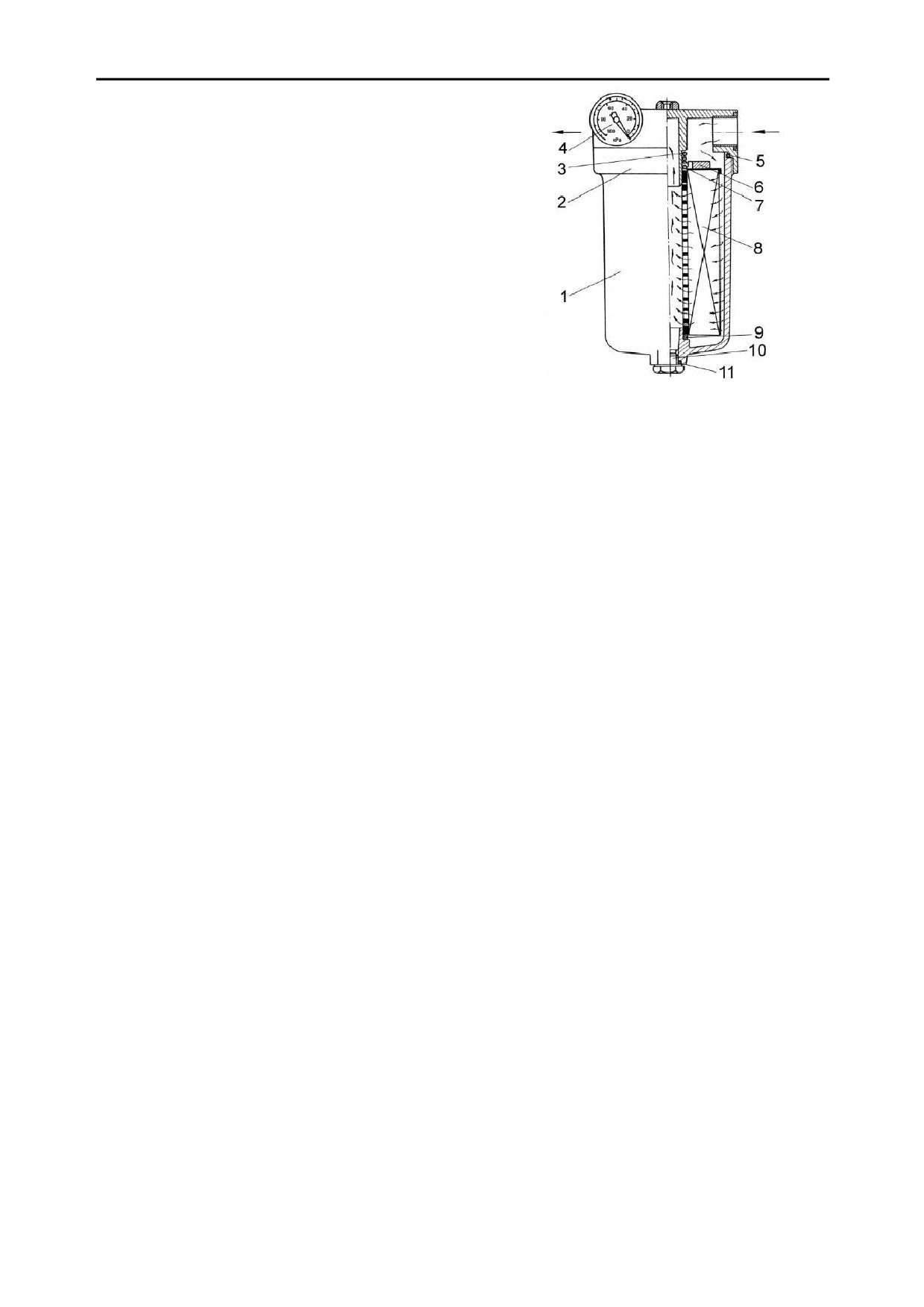

1 - стакан;

2 - корпус;

3 - пружина;

4 - вакуумметр; 5, 7, 9, 11 - уплотни-

тельные резиновые кольца; 6 - магнит-

ный элемент; 8 - фильтрующий элемент;

10 - сливная пробка

Рисунок 1.22 - Фильтр всасывающий

34

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

1.5.1.10 Электрооборудование

коммуникационную аппаратуру, дат-

чики, жгуты, провода.

Система электрооборудования

Источниками электроснабжения

комбайна однопроводная, напряже-

являются две аккумуляторные бата-

нием 24 В.

реи соединенные последовательно и

Схема электрическая принципи-

генератор.

альная комбайна представлена в

Автоматическая система контроля

приложении Б, рисунок Б.1 - Б.5.

АСК (рисунок 1.23) предназначена:

Электрооборудование комбайна

- для измерения частоты враще-

включает в себя источники электро-

ния молотильного барабана, венти-

снабжения, пусковые устройства, кон-

лятора очистки, и для измерения ско-

трольно-измерительные

приборы,

рости движения комбайна;

приборы наружного и внутреннего

- для выявления отклонений от

освещения, световой и звуковой сиг-

номинала частоты вращения основ-

нализации, устройства управления

ных рабочих органов комбайна.

гидроблоками, автоматическую си-

стему контроля

(АСК) технологиче-

ского процесса и состояния комбайна,

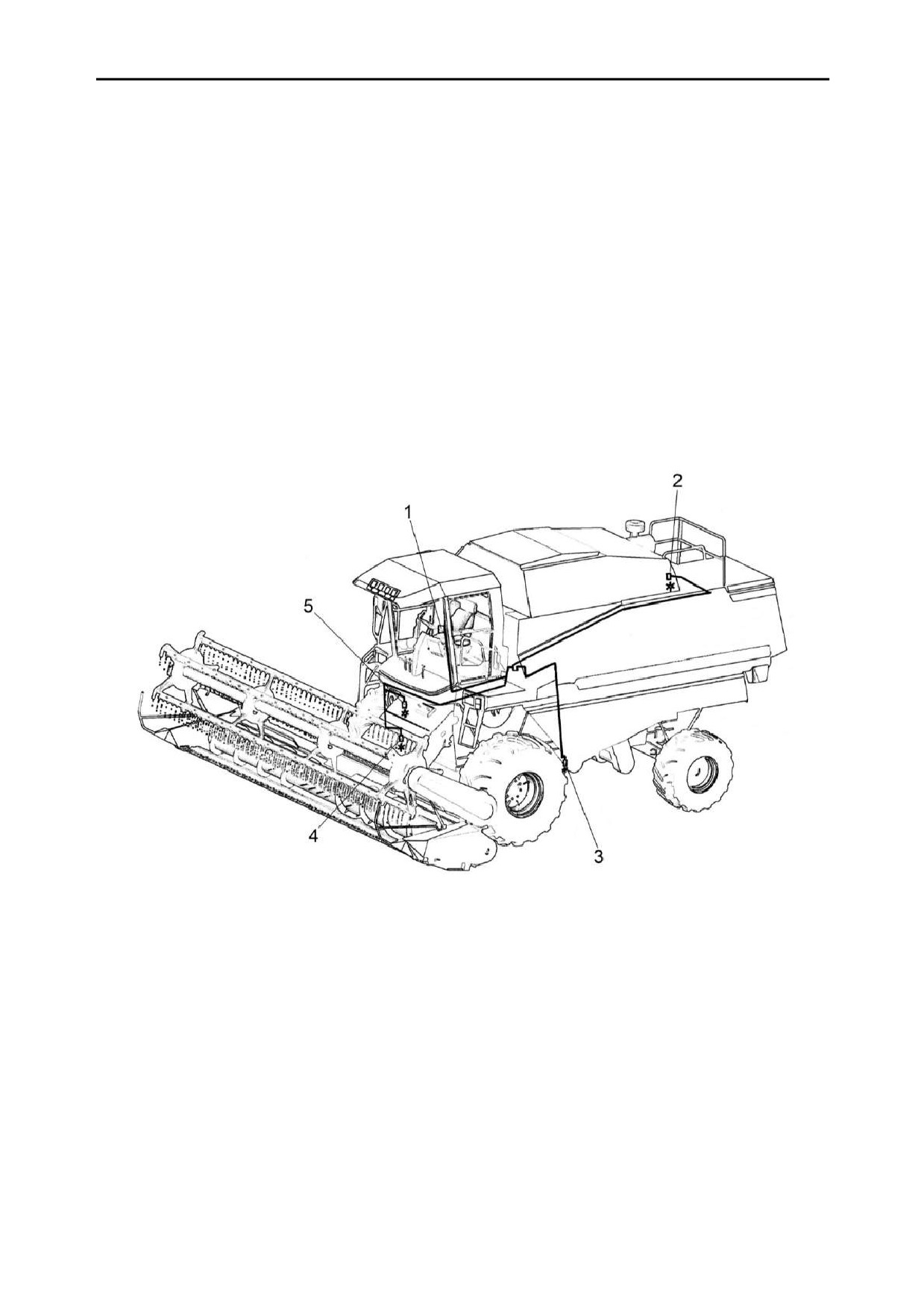

1 - блок индикации частоты (БИЧ-У); 2 - датчик оборотов двигателя; 3 - датчик оборотов

вентилятора очистки; 4 - датчик скорости движения; 5 - датчик оборотов барабана

Рисунок 1.23 - Автоматическая система контроля комбайна (АСК)

35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

АСК состоит из: блока измерения

частоты вращения, соединительных

кабелей.

Блок индикации частоты унифи-

цированный БИЧ-У установлен на

панели сигнализации в кабине и

предназначен для работы в составе

комплектов электронных блоков АСК,

индикации частоты вращения колен-

чатого вала двигателя, молотильного

барабана, вентилятора, скорости

движения, контроля за снижением

частоты вращения молотильного ба-

рабана, текущей и суммарной нара-

ботки, текущего и суммарного прой-

денного пути, текущей и суммарной

1

- четырехразрядный индикатор

обработанной площади и производи-

для отображения числовых значений

тельности.

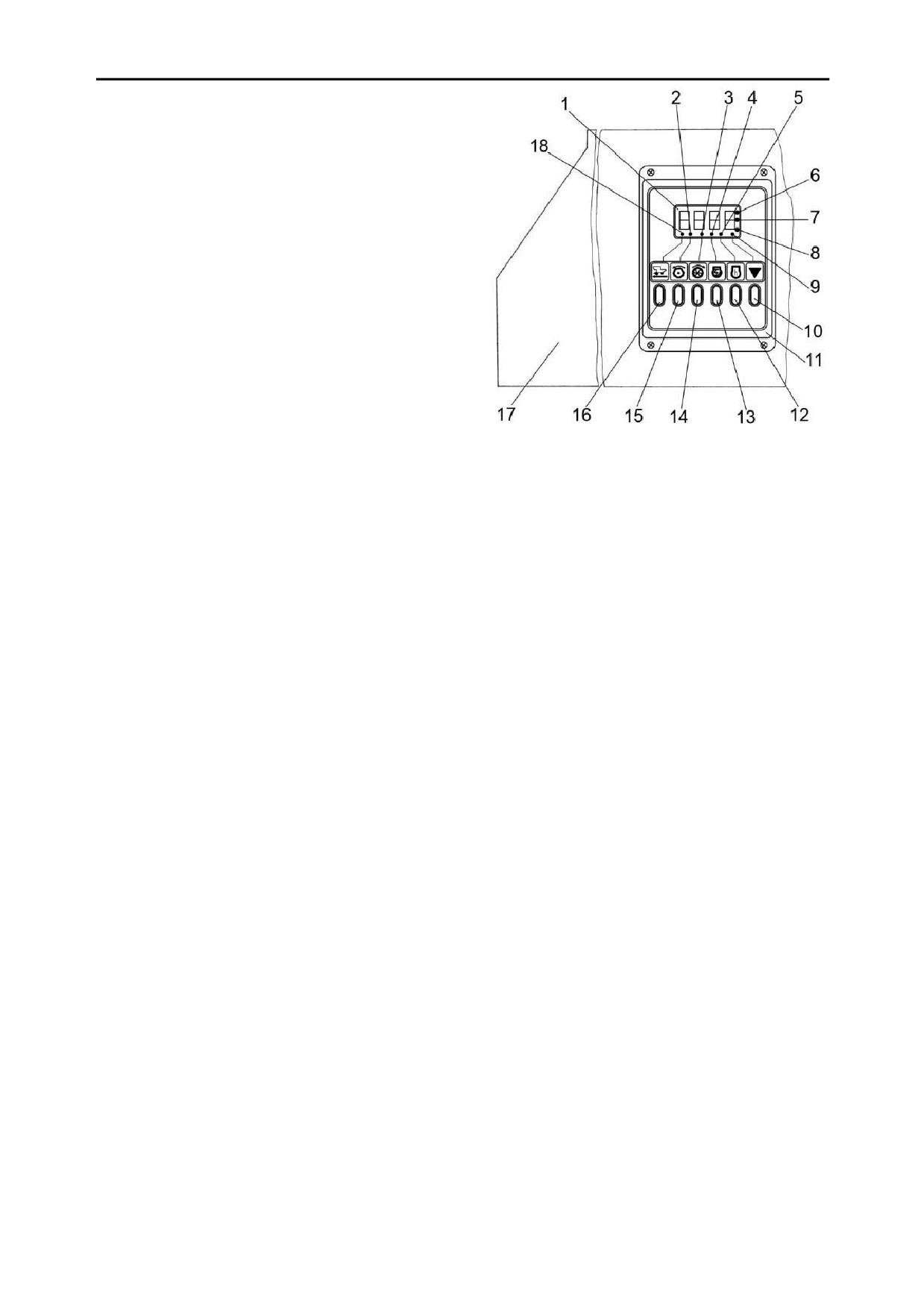

эксплуатационных параметров; 2 - мар-

Панель блока показана на рисун-

кер отображения частоты вращения мо-

ке 1.24.

лотильного барабана; 3 - маркер отоб-

ражения частоты вращения вентилятора

очистки; 4 - маркер отображения частоты

вращения коленчатого вала двигателя;

5 - маркер отображения наработки ком-

байна; 6 - маркер отображения текущего

пройденного пути (км); 7 - маркер отоб-

ражения текущей обработанной площади

(га);

8 - маркер отображения текущей

производительности

(га/ч);

9

- маркер

отображения пороговой частоты моло-

тильного барабана; 10 - кнопка переклю-

чения режимов;

11

- блок БИЧ-У;

12 - кнопка «Наработка»; 13 - кнопка

«Обороты двигателя»; 14 - кнопка «Обо-

роты вентилятора очистки»; 15 - кнопки

«Обороты молотильного барабана»;

16

- кнопка

«Скорость комбайна»;

17 - панель сигнализации;

18 - маркер

отображения скорости движения

Рисунок 1.24 - Блок индикации частоты

унифицированный БИЧ-У

36

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

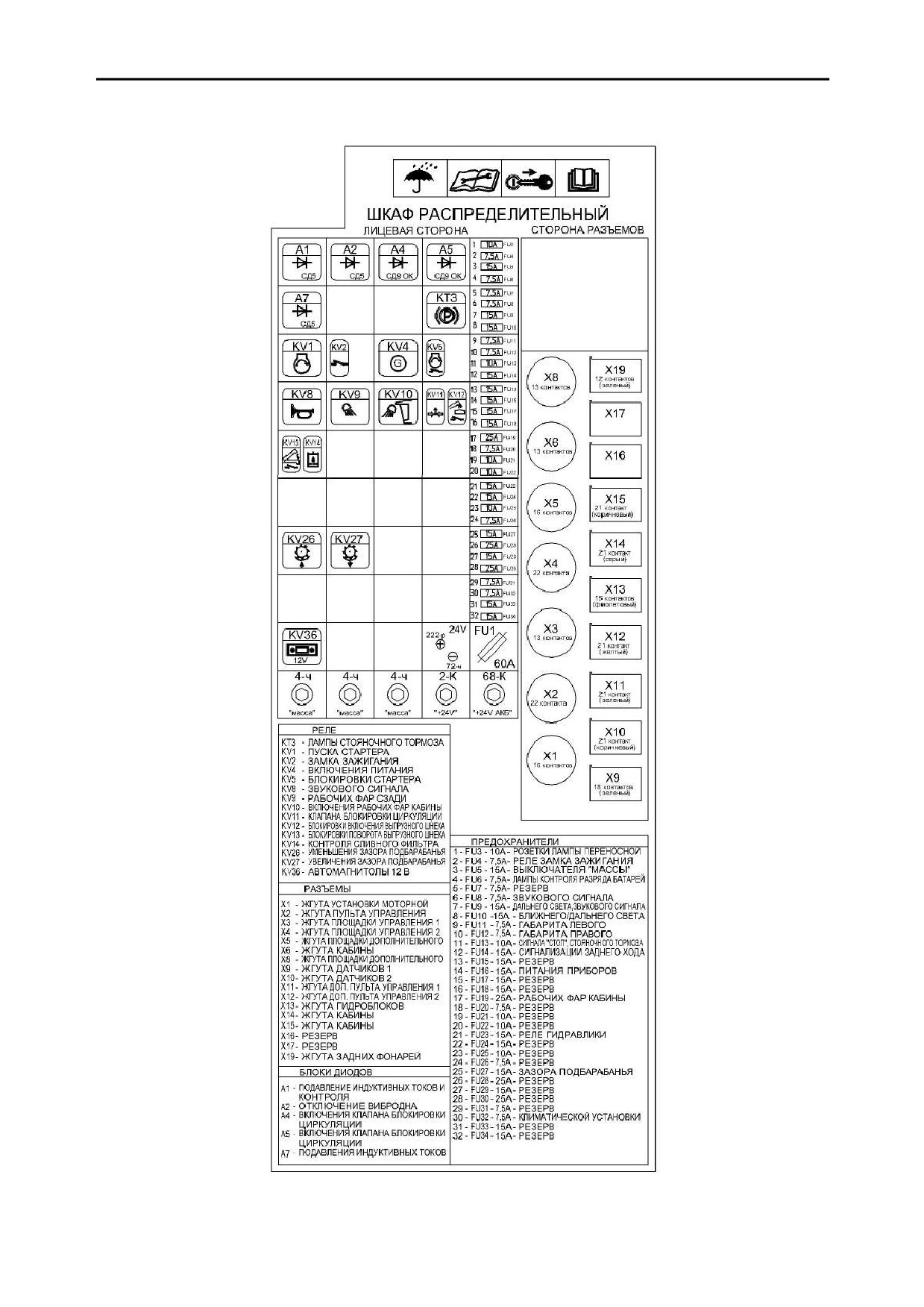

Схема соединений шкафа распределительного комбайна представлена на

рисунке 1.25.

Рисунок 1.25 - Схема соединений шкафа распределительного

38

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

1.6 Органы управления и приборы

1.6.1 Кабина

На комбайне установлена одно-

местная кабина повышенной ком-

фортности с системой устройств для

нормализации микроклимата.

Расположение органов управле-

ния комбайном и оборудование каби-

ны показано на рисунке 1.26.

1.6.2 Схема переключения пере-

дач приведена на рисунке 1.27.

5 - рычаг переключения передач

(рисунок 1.26). Нейтральное положе-

1

- маяк проблесковый;

2

- сиденье;

ние рычага соответствует вертикаль-

3

- рукоятка стояночного тормоза;

ному его расположению.

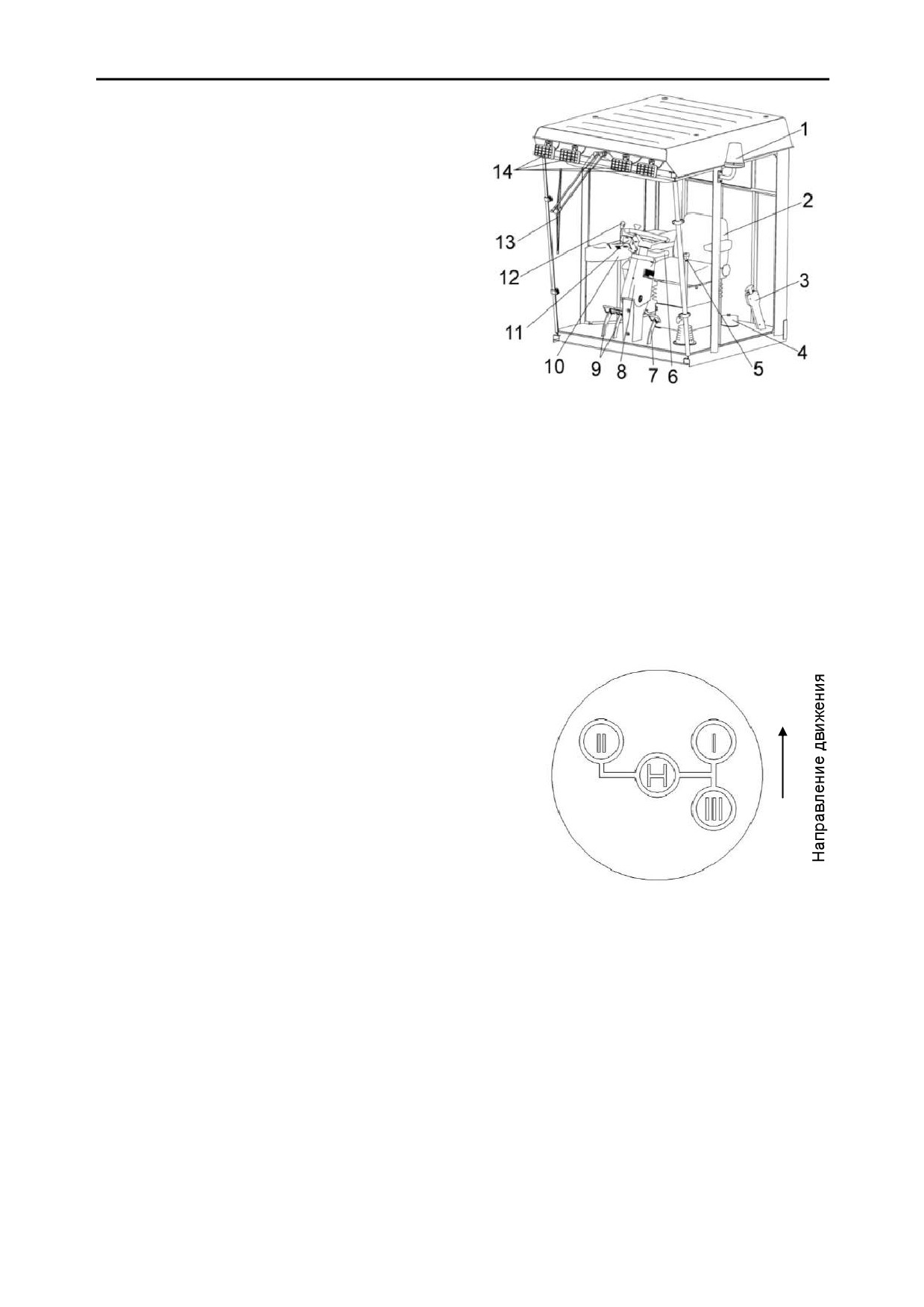

4 - бачки с тормозной жидкостью; 5 - ры-

1) нажать на педаль управления

чаг переключения передач;

6

- блок

блокировкой коробки диапазонов

7

управления; 7 - педаль блокировки ко-

для отключения блокировки;

робки диапазонов; 8 - колонка рулевая;

2) перевести рычаг

5 вправо и

9 - тормозные педали; 10 - пульт управ-

вверх для включения I передачи, или

ления; 11 - рукоятка управления скоро-

влево и вверх для включения II пере-

стью движения; 12 - рукоятка регулиро-

дачи, или вправо и вниз для включе-

вания оборотов двигателя; 13 - стекло-

ния III передачи;

очиститель; 14 - рабочие фары

3) отпустить педаль управления

Рисунок 1.26 - Кабина

блокировкой коробки диапазонов

7

для включения блокировки;

4) выключение передач и перевод

рычага в нейтральное положение

производить в обратной последова-

тельности.

3 - рукоятка управления стояноч-

ным тормозом. При перемещении

вверх на себя - ведущие колеса за-

тормаживаются, при перемещении

вниз от себя (предварительно повер-

нув ее на 90⁰ против часовой стрелки)

- растормаживаются.

9 - тормозные педали с блокиру-

I, II, III - передачи; Н - нейтраль

ющей планкой. При нажатии на педа-

ли ногой затормаживаются ведущие

Рисунок 1.27 - Схема переключения

колеса.

передач

Для обеспечения одновременного

торможения правого и левого колес

педали блокируются планкой.

39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

1.6.3

Пульт

управления

расположен с правой стороны

сиденья оператора (рисунок 1.28).

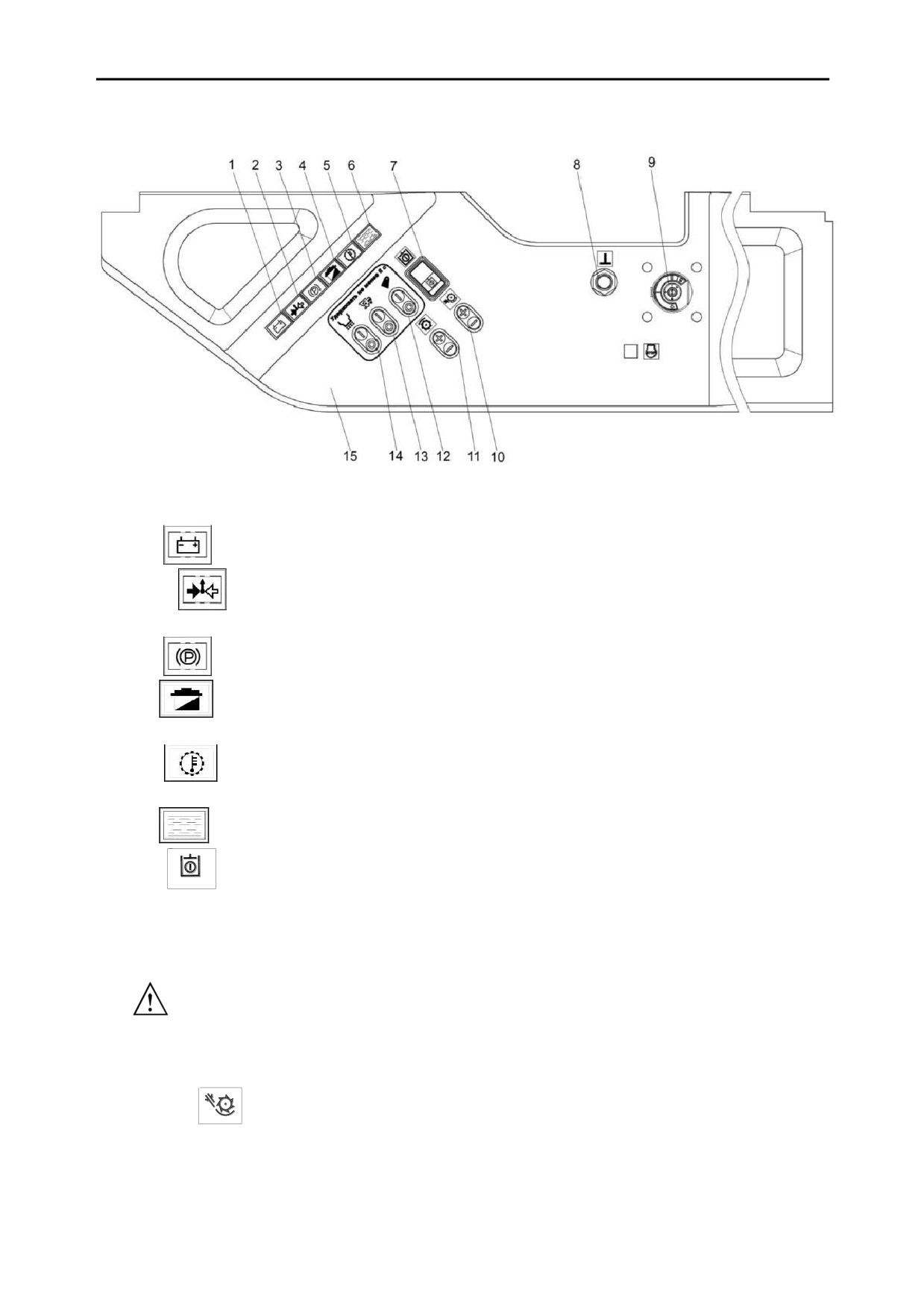

Рисунок 1.28 - Пульт управления

На пульте управления расположены:

1 -

контрольная лампа разряда аккумуляторных батарей (красная);

2 -

контрольная лампа включения разгрузочно-предохранительного

клапана (зеленая);

3 -

контрольная лампа стояночного тормоза (красная);

4 -

контрольная лампа засорения масляного фильтра гидросистемы си-

ловых цилиндров;

5 -

контрольная лампа аварийной температуры масла в гидросистеме

хода;

6 -

контрольная лампа засорения воздушного фильтра;

7 -

выключатель питания электрогидравлики;

8 - кнопка дистанционного управления выключателем «МАССЫ»;

9 - замок зажигания. Ключ замка зажигания и открытия двери кабины -

единый.

ПРЕДУПРЕЖДЕНИЕ! Для открывания капотов, двери бункера,

аккумуляторного ящика, электрошкафа и инструментального ящика используйте

специальный ключ, который должен всегда находиться в одной связке с ключом

от кабины.

10

-

переключатель зазора подбарабанья увеличение/уменьшение

зазора;

40

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

11 -

переключатель вариатора молотильного барабана увеличение/сни-

жение оборотов;

12 -

переключатель включения / выключения привода наклонной каме-

ры и жатки:

I - включение

II - выключение привода

13 -

переключатель включения / выключения главного привода:

I - включение

II - выключение;

14 -

переключатель включения/выключения вибродна:

I - включено

II - выключено

15 - крышка.

1.6.4

Рукоятка

управления

- вверх (подъем мотовила, не

скоростью движения 2 (рисунок 1.29)

фиксированное);

расположена на блоке управления 1

- вниз (опускание мотовила, не

справа от сиденья оператора.

фиксированное);

При запуске двигателя должна

- влево (вынос мотовила впе-

находиться в нейтральном положении II

ред, не фиксированное);

и отклоняться в сторону оператора (на

- вправо (перемещение мото-

себя) для замыкания электроцепи за-

вила назад, не фиксированное).

пуска двигателя. При перемещении ру-

7 - кнопка экстренной остановки

коятки вперед (положение I) возрастает

привода наклонной камеры «STOP»,

скорость движения комбайна. Для дви-

подача сигнала при нажатии.

жения задним ходом рукоятку переме-

стите от нейтрального положения назад

(положение III).

При движении задним ходом зву-

чит прерывистый звуковой сигнал.

На рукоятке управления скоро-

стью движения 2 расположены:

3

- переключатель управления

навеской комбайна и оборотов мото-

вила.

Имеет пять положений:

0 - нейтральное (фиксированное);

- вверх (подъем наклонной ка-

меры, не фиксированное);

- вниз (опускание наклонной ка-

меры, не фиксированное);

- увеличение оборотов мотови-

ла (не фиксированное);

- уменьшение оборотов мото-

вила (не фиксированное).

5 - переключатель управлением

мотовилом. Имеет пять положений:

0 - нейтраль (фиксированное);

41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

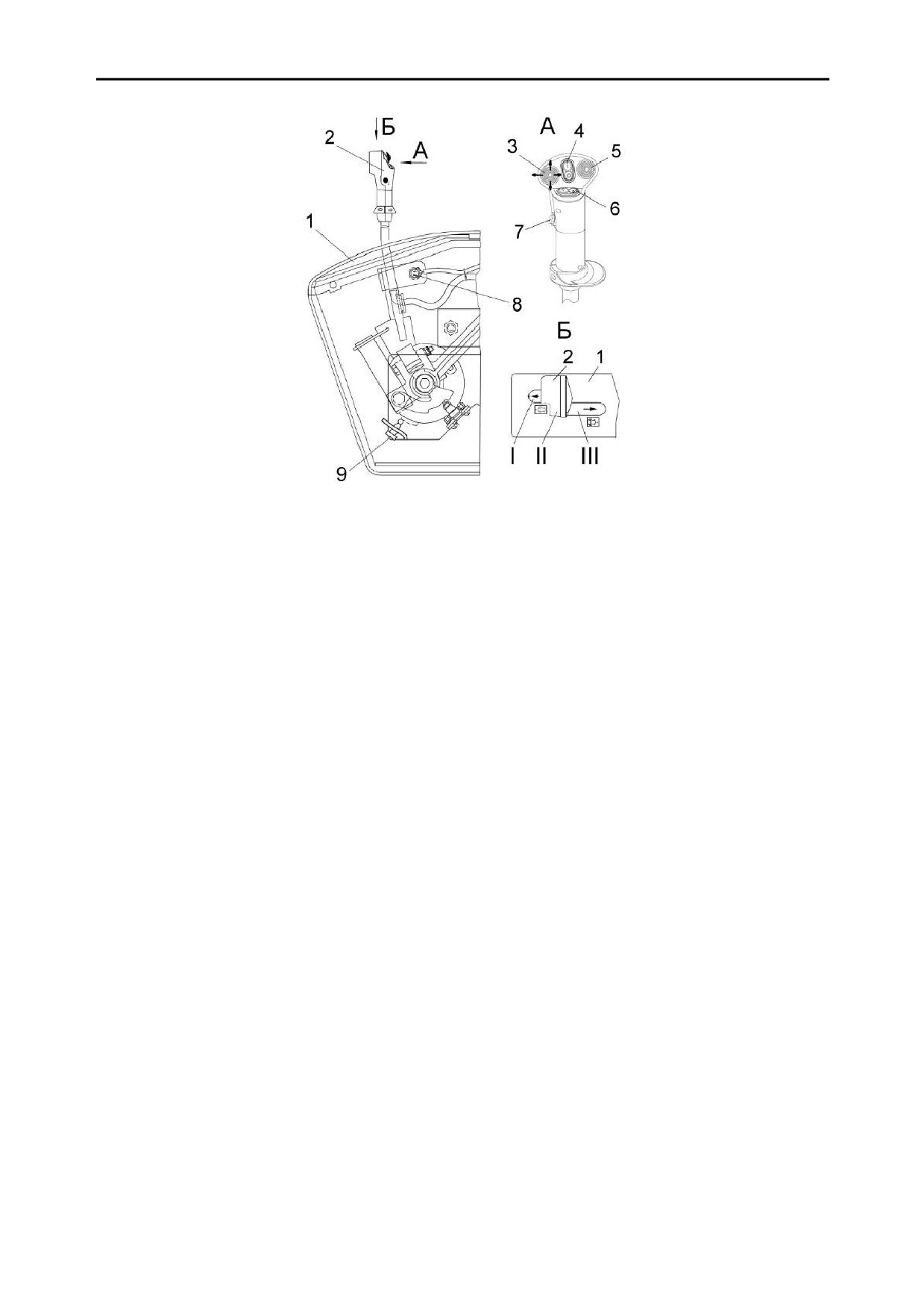

1 - блок управления; 2 - рукоятка управления скоростью движения; 3 - переключатель

управления наклон-ной камерой и оборотов мотовила;

4

- переключатель

включения/отклю-чения выгрузки зерна;

5

- переключатель управления мотовилом;

6 - переклю-чатель складывания / выдвижения вы-грузного шнека; 7 - выключатель кно-

почный экстренной остановки жатки; 8 - выключатель концевой нейтрального положения

рукоятки управления скоростью движения; 9 - выключатель концевой заднего хода

Рисунок 1.29 - Рукоятка управления скоростью движения

42

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

1.6.5 Рулевая колонка установле-

на на полу кабины. Поворот управля-

емых колес молотилки осуществляет-

ся вращением рулевого колеса

11

(рисунок 1.30), регулируемого по вы-

соте и углу наклона.

На панели рулевой колонки рас-

положены:

2 - контрольная лампа дальнего

света;

8 - кнопка аварийной сигнализа-

ции. При нажатии включается ава-

рийная сигнализация, при повторном

нажатии отключается;

14 - контрольная лампа указателей

поворотов;

9 - подрулевой переключатель.

Имеет четыре фиксированных и

два нефиксированных положения:

I

- среднее - повороты выключе-

ны. При включении контрольной лам-

пы 2 - включен дальний свет транс-

портных фар;

II

- вверх

(фиксированное)

-

включен ближний свет транспортных

фар;

III

- вверх (нефиксированное) -

сигнализация дальним светом;

IV - влево (фиксированное) - вы-

ключены левые указатели поворота;

V - вправо

(фиксированное)

-

включены правые указатели поворо-

та;

VI

- вниз

(нефиксированное)

-

включен звуковой сигнал.

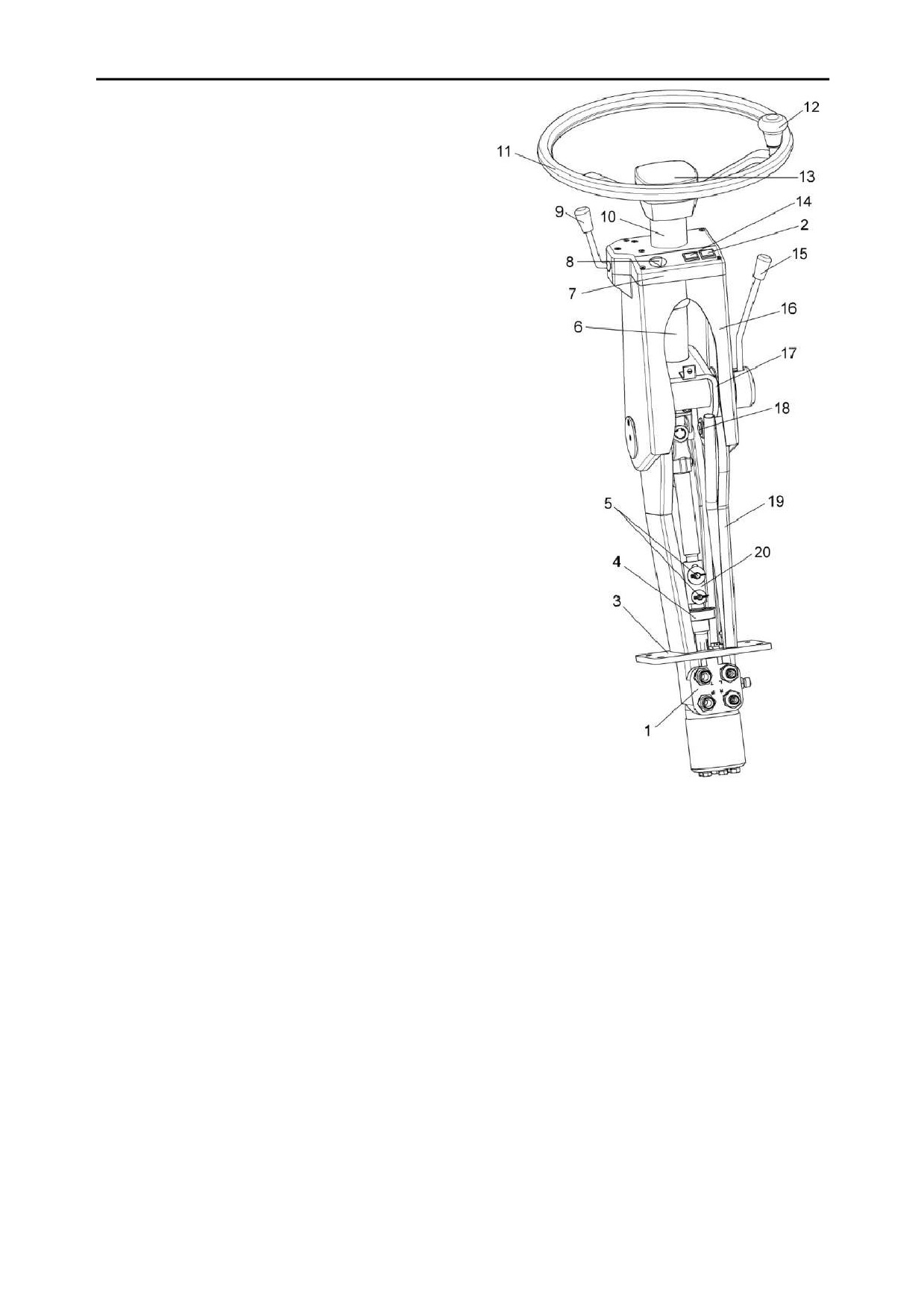

1 - насос дозатор; 2 - контрольная лампа

Для регулировки рулевого колеса

дальнего света;

3,

17

- кронштейны;

11 по высоте:

4 - опора; 5, 18 - оси; 6 - вал рулевой;

- открутите крышку 13;

7 - крышка; 8 - выключение аварийной

сигнализации; 9 - подрулевой переклю-

- установите рулевое колесо в

чатель; 10 - колпак; 11 - колесо рулевое;

нужное для оператора положение;

12 - ручка; 13 - крышка; 14 - контрольная

- закрутите крышку 13.

лампа указателей поворотов; 15 - рукоят-

Регулировка угла наклона руле-

ка фиксации угла наклона колонки;

вой колонки обеспечивается переме-

16 - кожух; 19 - стойка; 20 - втулка

щением вала рулевого 6 в удобное

Рисунок 1.30 - Рулевая колонка

для оператора положение, которое

фиксируется рукояткой 15.

43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

1.6.6 Сиденье

С правой стороны сиденья на

кронштейне крепится блок управле-

ния

1

(рисунок

1.31) с рукояткой

управления скоростью движения 2.

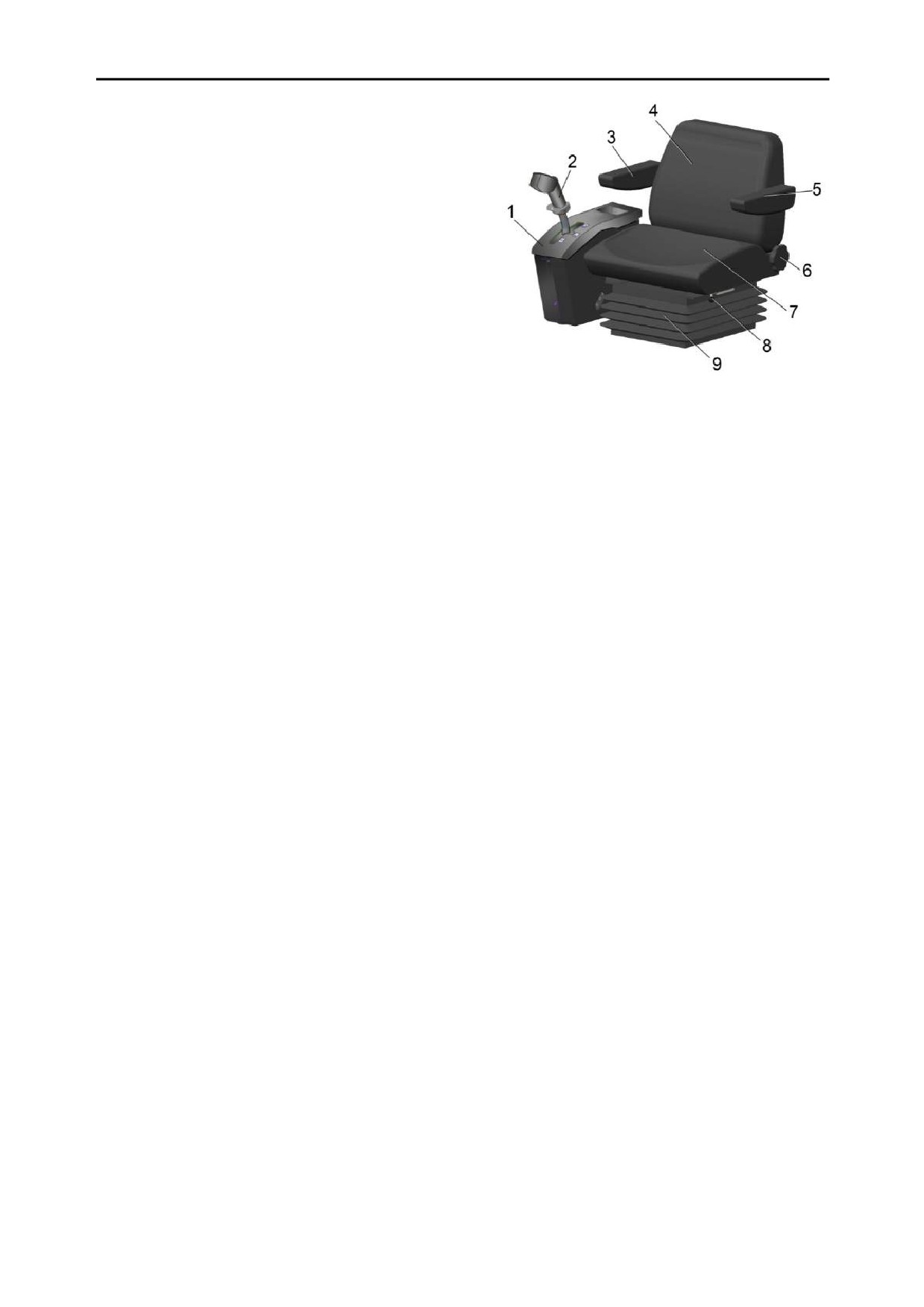

Расположение элементов управ-

ления для установки сиденья в удоб-

ное для работы положение показано

на рисунке 1.31.

Регулировка положения сиденья в

продольном

направлении

(ход

220 мм, десять фиксированных поло-

жений) осуществляется перемещени-

ем сиденья по направляющим при

1

- блок управления;

2

- рукоятка

нажатом вправо рычаге

8. После

управления

скоростью

движения;

установки сиденья рычаг отпустить.

3, 5 - подлокотники; 4 - спинка; 6 - рычаг

Для

подъема

сиденья

фиксации наклона спинки; 7 - подушка;

необходимо плавно потянуть сиденье

8

-

рычаг фиксации продольного

за края подушки 7 вверх до щелчка,

перемещения сиденья; 9 - чехол

сиденье автоматически фиксируется

Рисунок 1.31 - Сиденье

на нужной высоте. Для опускания

необходимо установить сиденье в

крайнее верхнее положение, резко

потянуть за края подушки вверх и

опустить

в

крайнее

нижнее

положение.

Угол наклона спинки 4 регулиру-

ется в диапазоне 20⁰ при нажатом

вниз рычаге 6. По окончании регули-

ровки рычаг отпустить.

44

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

1.6.7

Панели управления

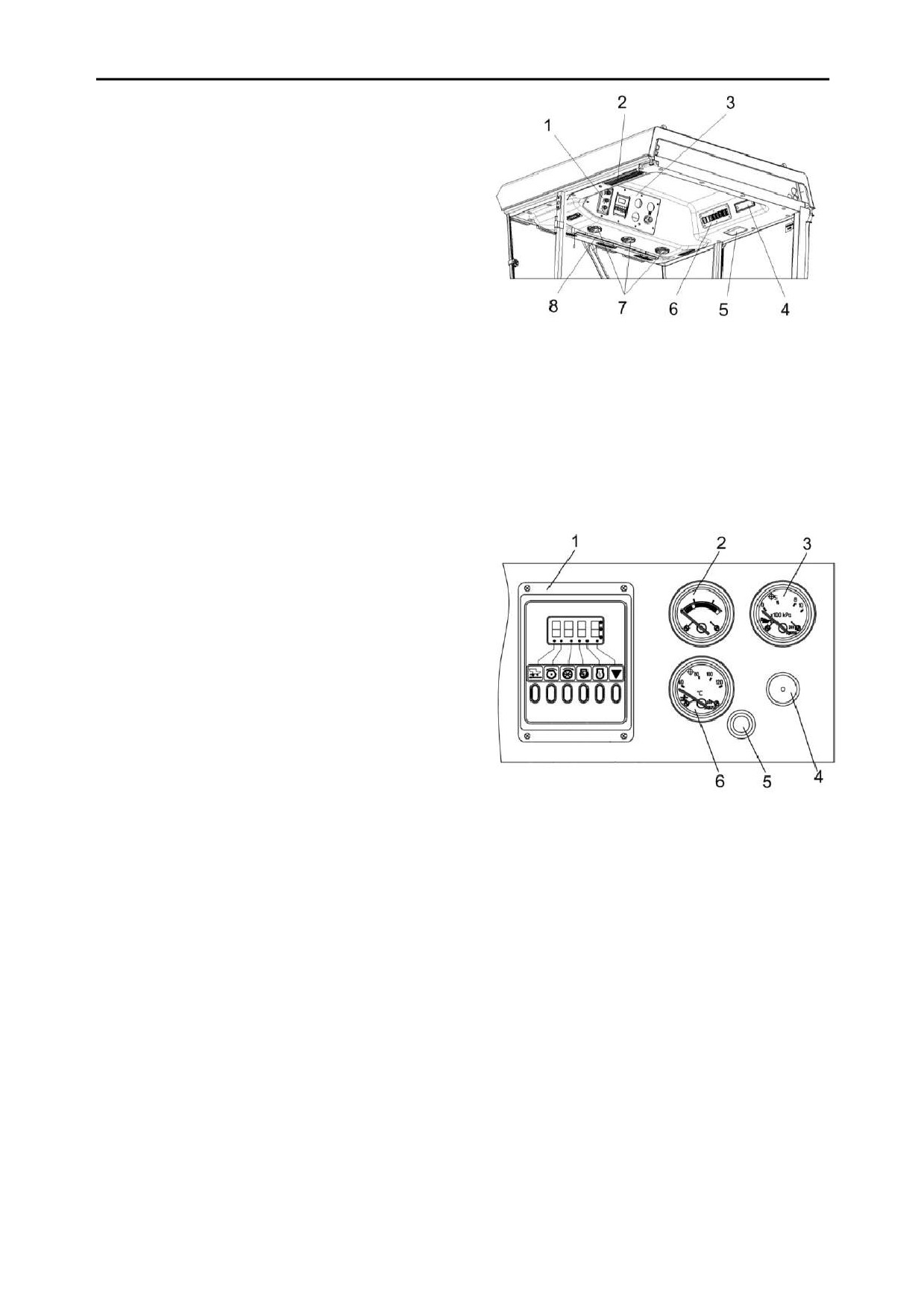

находятся в верхней части кабины.

Расположение органов управления

приведено на рисунке 1.32.

1 - панель управления кондиционером;

2

- фильтр рециркуляции воздуха;

3 - панель сигнализации; 4 - место для

магнитолы; 5 - блок плафонов; 6 - панель

выключателей; 7 - дефлектор; 8 - штор-

ка солнцезащитная

Рисунок 1.32 - Панели кабины

Панель сигнализации 3 (рисунок

1.32) находится в верхней части ка-

бины. Расположение на ней органов

контроля приведено на рисунке 1.33.

1 - блок БИЧ-У; 2 - указатель уровня

топлива с контрольной лампой; 3 - ука-

затель давления масла в двигателе с

контрольной лампой аварийного давле-

ния; 4 - ручка выключателя стеклоочи-

стителя; 5 - кнопка включения указателя

6 на контроль температуры масла в гид-

росистеме ходовой части; 6 - указатель

температуры охлаждающей жидкости

двигателя с контрольной лампой или

масла в гидросистеме ходовой части;

Рисунок 1.33 - Панель сигнализации

45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

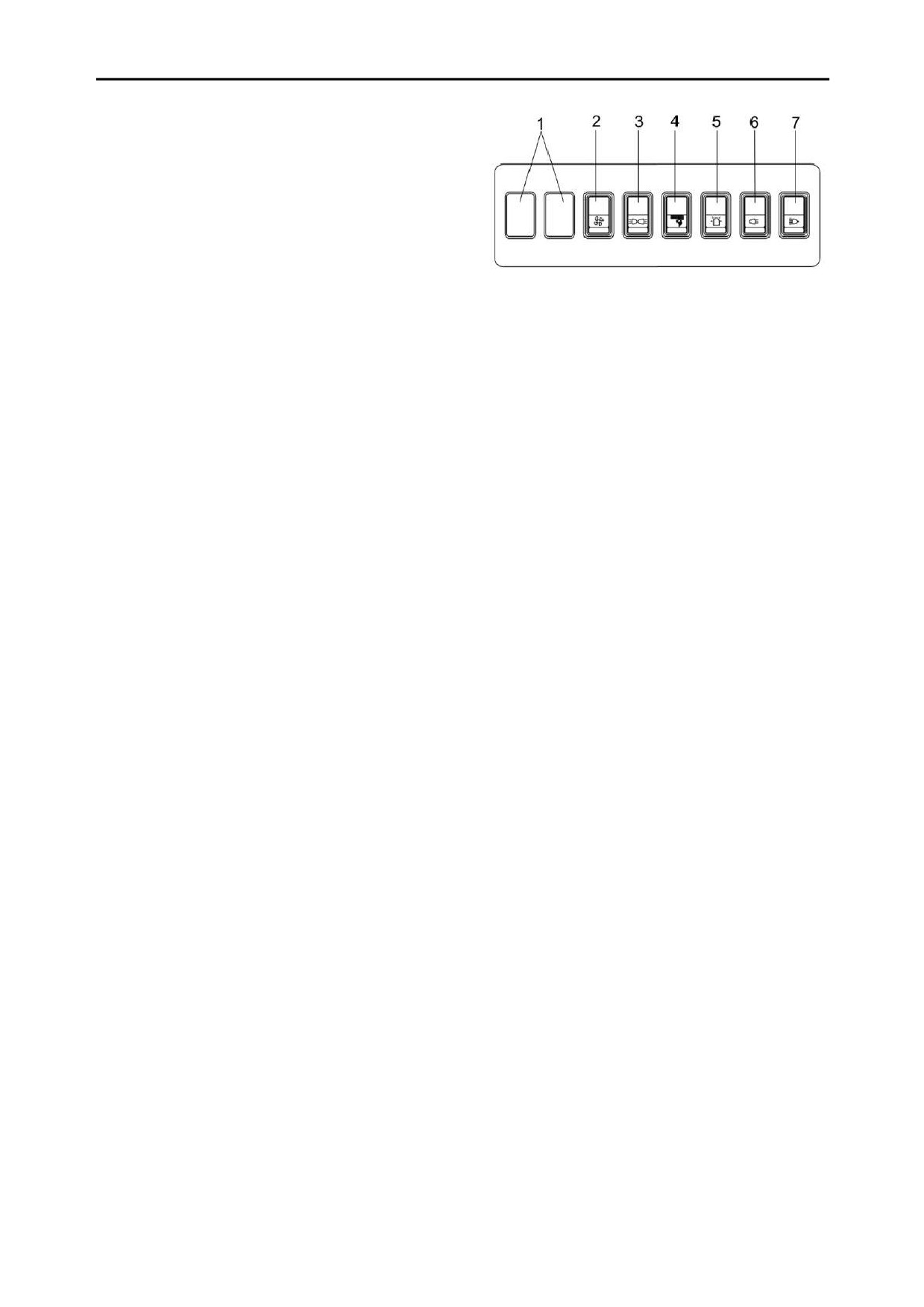

Панель выключателей 6 (рисунок

1.32) находится в верхней правой ча-

сти кабины. Расположение на ней ор-

ганов управления приведено на ри-

сунке 1.34.

2 - клавиша включения вентиля-

тора имеет три фиксированных поло-

жения:

I - вентилятор выключен;

1 - резерв; 2 - клавиша включения вен-

II

- 1-й скоростной режим венти-

тилятора; 3 - клавиша выключателя га-

лятора;

баритных огней; 4 - клавиша выключате-

III-

2-й скоростной режим венти-

ля фары выгрузного шнека; 5 - клавиша

лятора.

выключателя проблескового маяка;

3 - клавиша выключателя габа-

6 - клавиша выключателя задних рабочих

ритных огней. Имеет три фиксиро-

фар; 7 - клавиша выключателя передних

ванных положения:

рабочих фар

I - выключено;

Рисунок 1.34 - Панель выключателей

II - включены габаритные огни;

III

- включены транспортные фа-

ры.

4 - клавиша выключателя фары

выгрузного шнека. Имеет два фикси-

рованных положения:

I - включено;

II - выключено.

5

- клавиша выключателя про-

блескового маяка. Имеет два фикси-

рованных положения:

I - включено;

II - выключено.

6 - клавиша выключателя задних

рабочих фар. Имеет два фиксирован-

ных положения:

I - включено;

II - выключено.

7 - клавиша выключателя перед-

них рабочих фар. Имеет два фикси-

рованных положения:

I - включено;

II - выключено.

46

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

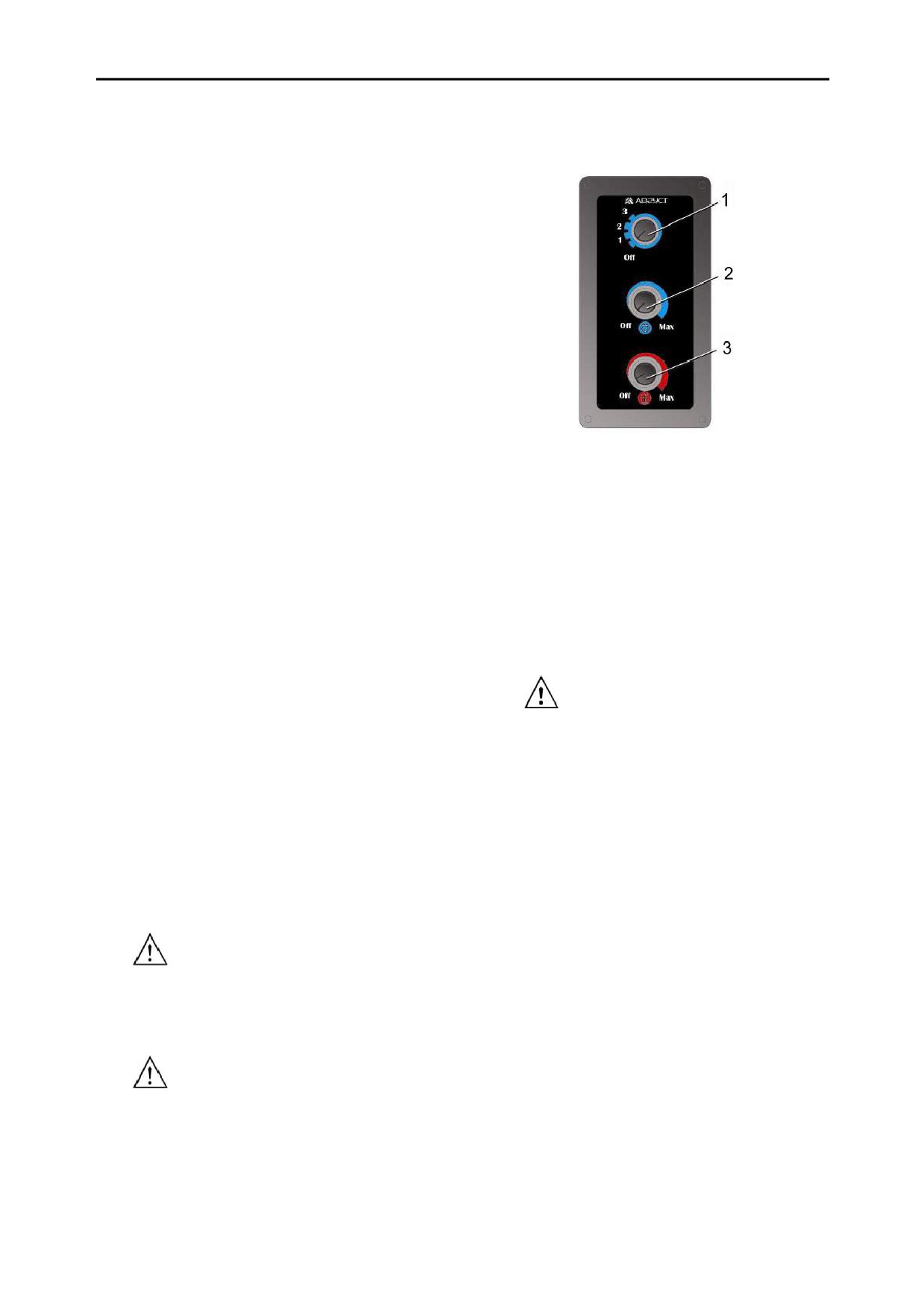

1.6.8 Установка кондиционера

Для включения кондиционера (ри-

сунок 1.35) выполните следующие опе-

рации:

1) запустите двигатель комбайна;

2) включите вентилятор испари-

тельного блока ручкой 1.

3) для включения кондиционера

режим кондиционирования поверните

ручку управления термостатом 2. Пово-

рот ручки по часовой стрелке включает

кондиционер и увеличивает его хладо-

производительность, что делает воз-

дух, подаваемый в кабину, холоднее.

Поворот ручки против часовой стрелки

до упора включает кондиционер;

4) для включения кондиционера в

1 - ручка управления вентилятором;

режим отопления поверните ручку 3

2 - ручка управления термостатом

управления термостатом.

кондиционера;

Поворот ручки по часовой стрелке

3 - ручка управления термостатом

включает отопитель и увеличивает его

отопителя;

теплопроизводительность, что делает

воздух, подаваемый в кабину теплее.

Рисунок 1.35 - Панель управления кон-

Поворот ручки против часовой стрелки

диционером

до упора выключает отопитель.

требования эксплуатационных доку-

ментов на кондиционер!

Наилучшая хладопроизводитель-

ВНИМАНИЕ: При любых рабо-

ность кондиционера достигается при

тах по обслуживанию кондиционера и

закрытых дверях кабины. Рекомендует-

воздушных фильтров соблюдайте тре-

ся охлаждать воздух кабины ниже

бования эксплуатационных докумен-

наружного не более чем на 6 - 8⁰ С.

тов на кондиционер!

Мощность воздушного потока регу-

лируется изменением производитель-

ности вентилятора ручкой 1 (рисунок

1.35).

Направление воздушного потока

регулируется поворотом дефлекторов 7

(рисунок 1.32).

ВНИМАНИЕ: Не направляйте

поток охлажденного воздуха на ноги!

Для выключения кондиционера

необходимо повернуть ручки управле-

ния против часовой стрелки до упора.

ЗАПРЕЩАЕТСЯ эксплуатация

комбайна с включенным кондиционе-

ром при открытых (приоткрытых) две-

рях кабины.

47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Описание и работа

1 - соломотряс; 2 - элеватор зерновой; 3 - шнек загрузной зерновой; 4 - шнек горизон-

тальный; 5 - битер отбойный; 6 - мотовило; 7 - режущий аппарат; 8 - шнек; 9 - транспортер

наклонной камеры; 10 - подбарабанье; 11 - молотильный барабан; 12 - стрясная доска;

13 - вентилятор;14 - шнек зерновой; 15 - устройство домолачивающее; 16 - шнек колосо-

вой; 17 - элеватор колосовой; 18 - стан решетный нижний; 19 - стан решетный верхний

Рисунок 1.35 - Схема технологического процесса работы комбайна

49

содержание      ..     1      2      3      4      ..
