КОМБАЙН ЗЕРНОУБОРОЧНЫЙ САМОХОДНЫЙ GS12A1. Инструкция по эксплуатации - часть 3







нажмите на картинки для увеличения

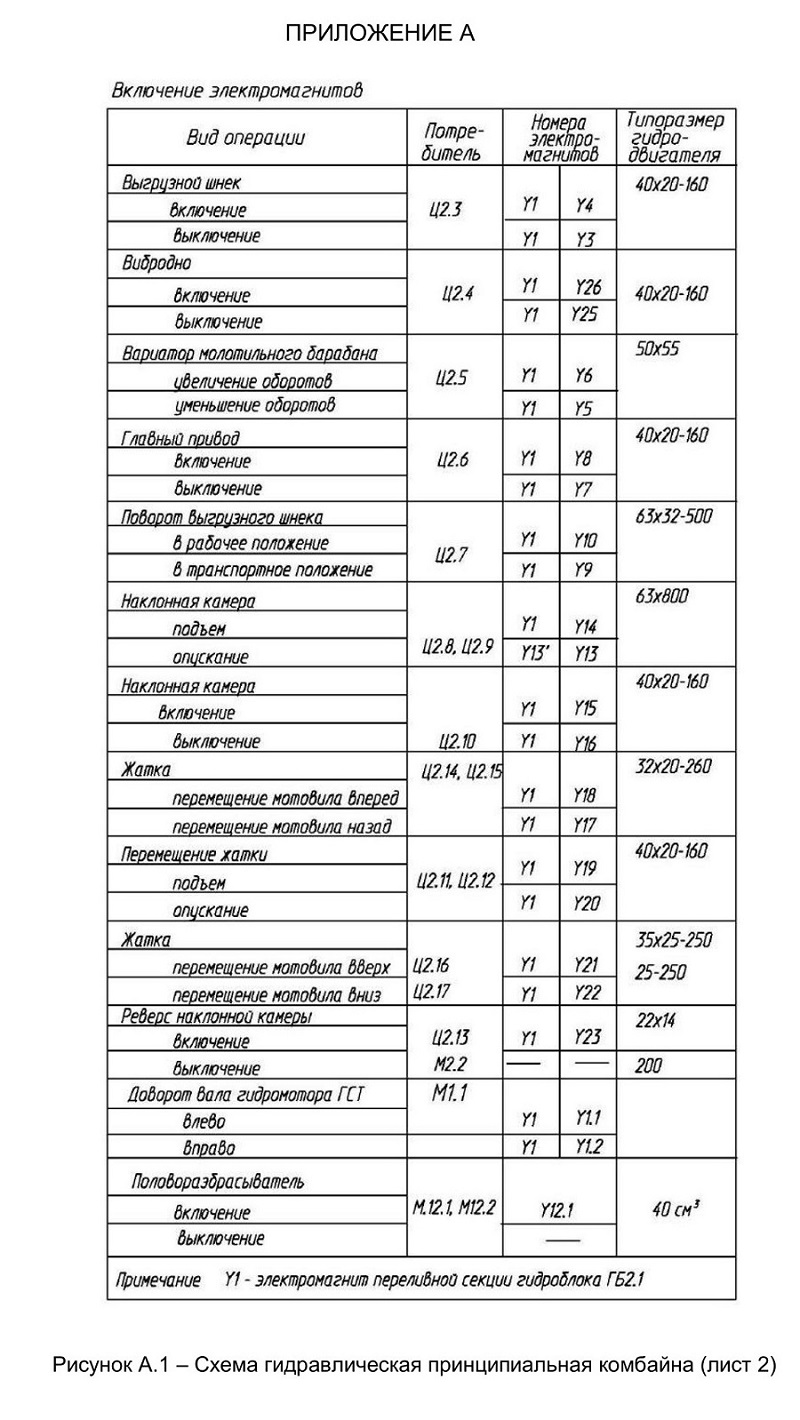

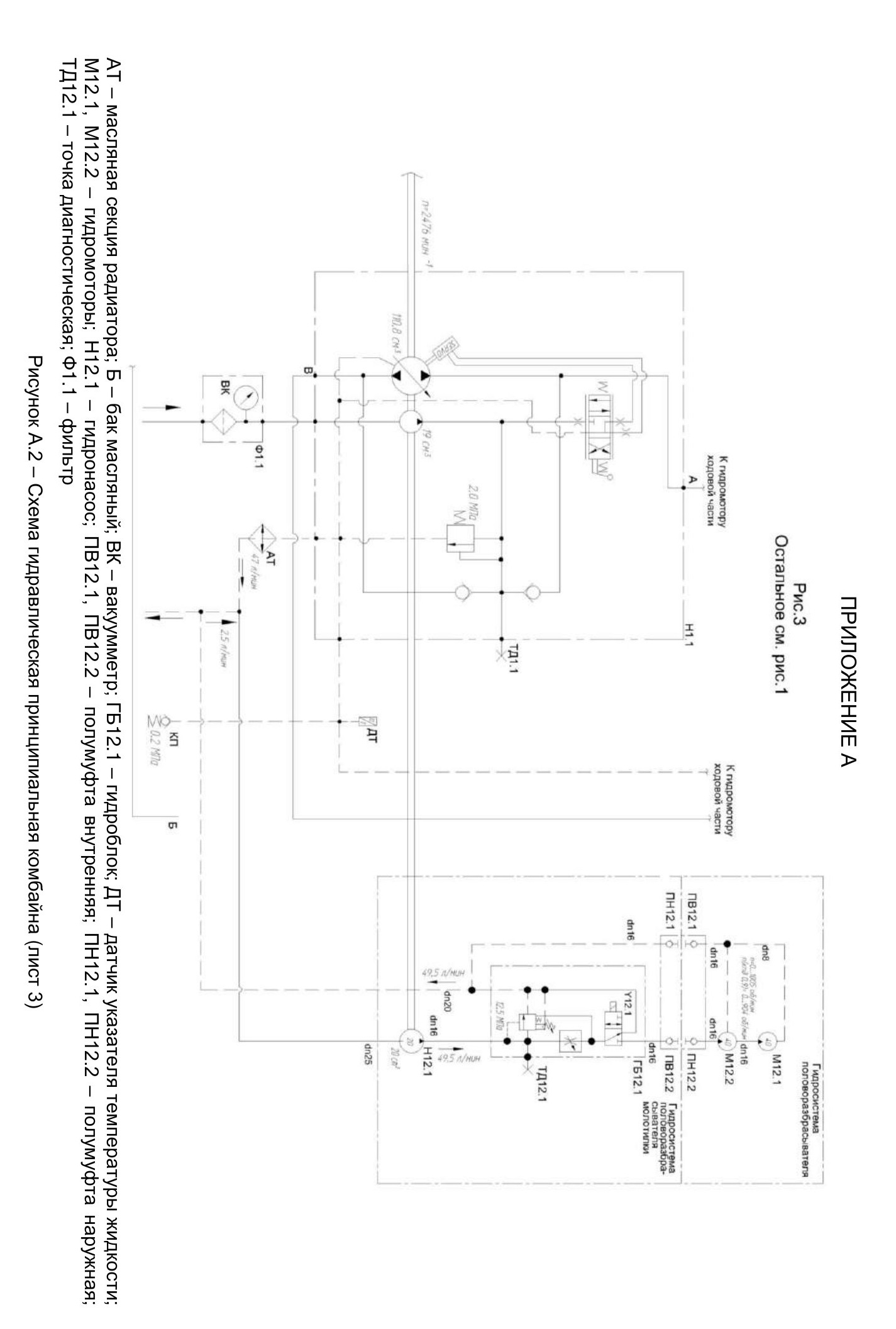

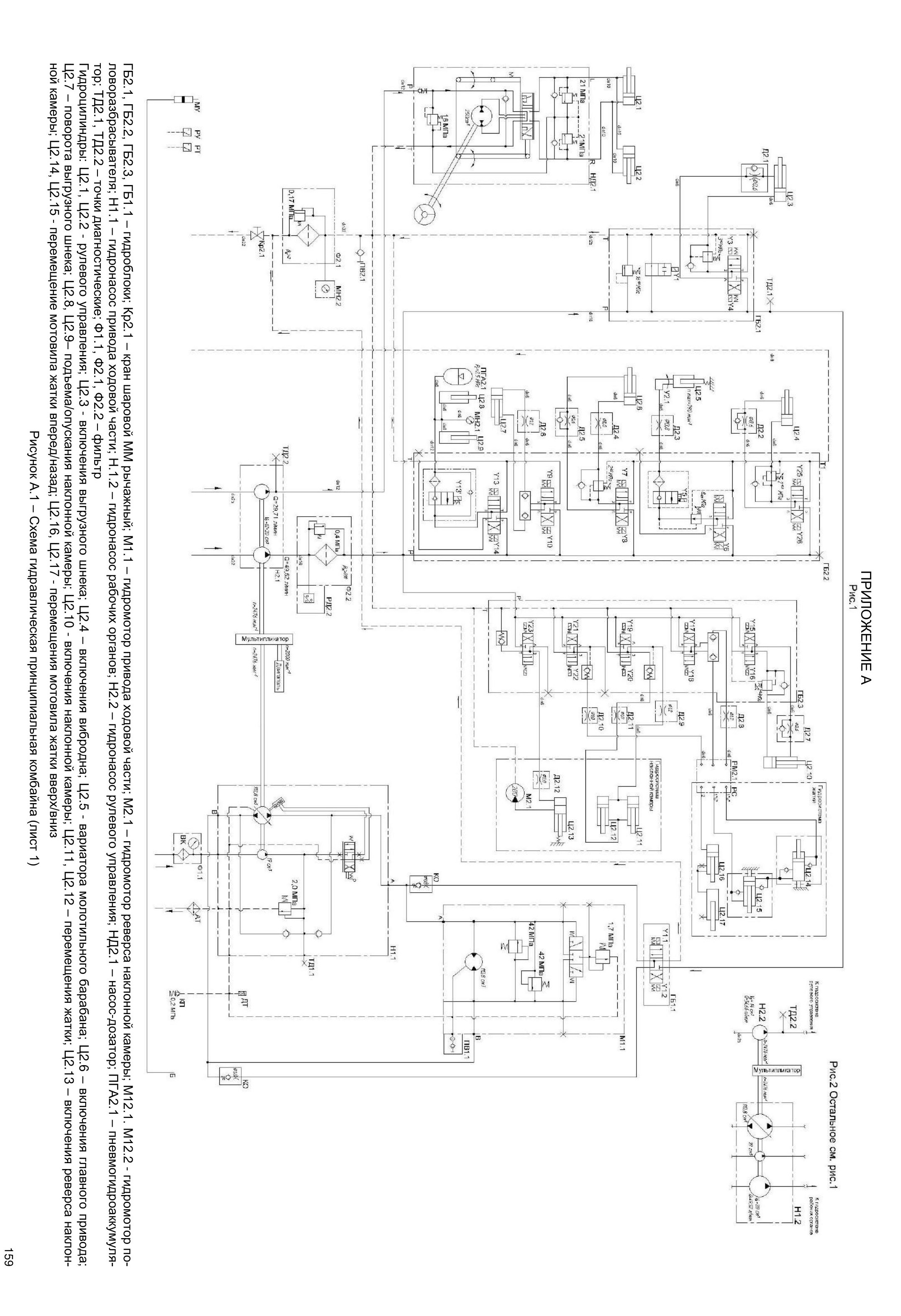

Схема гидравлическая принципиальная комбайна

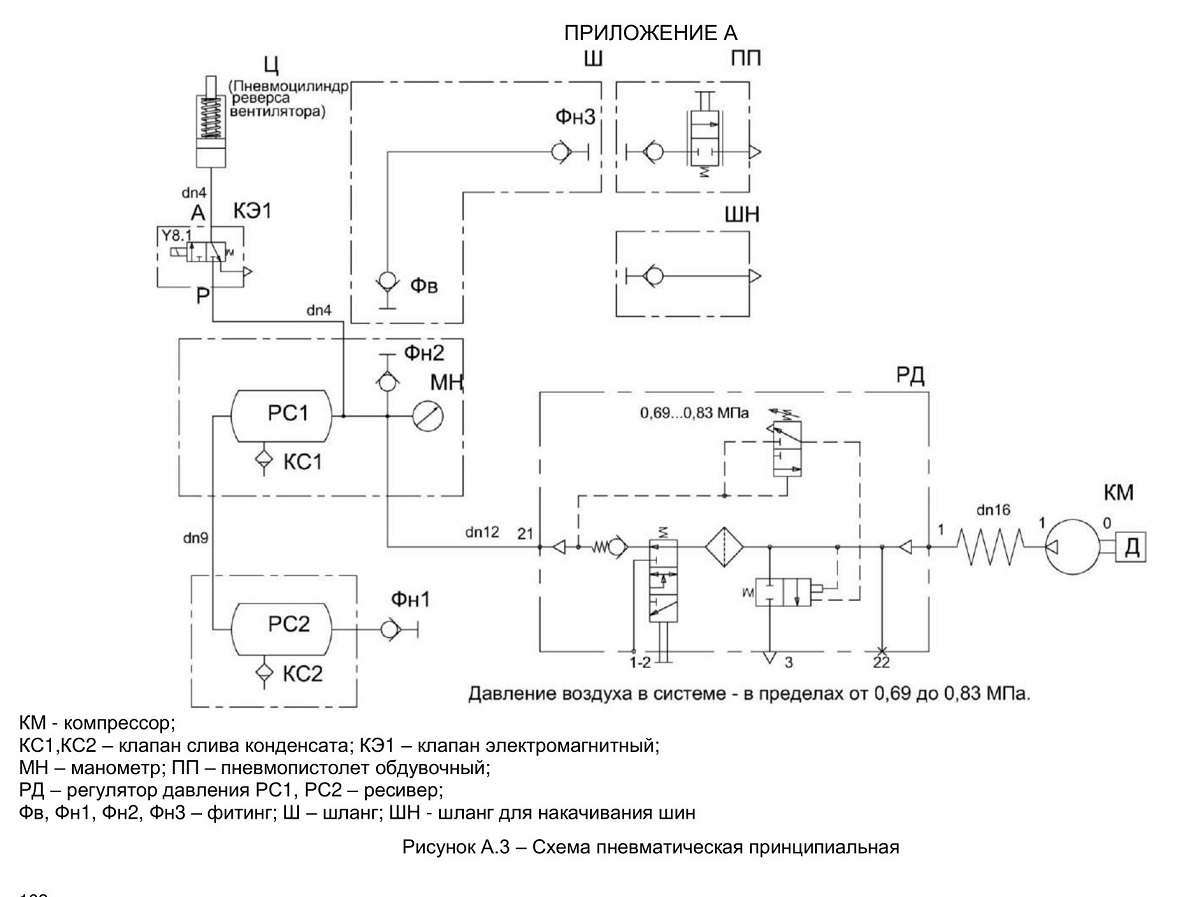

Схема пневматическая принципиальная

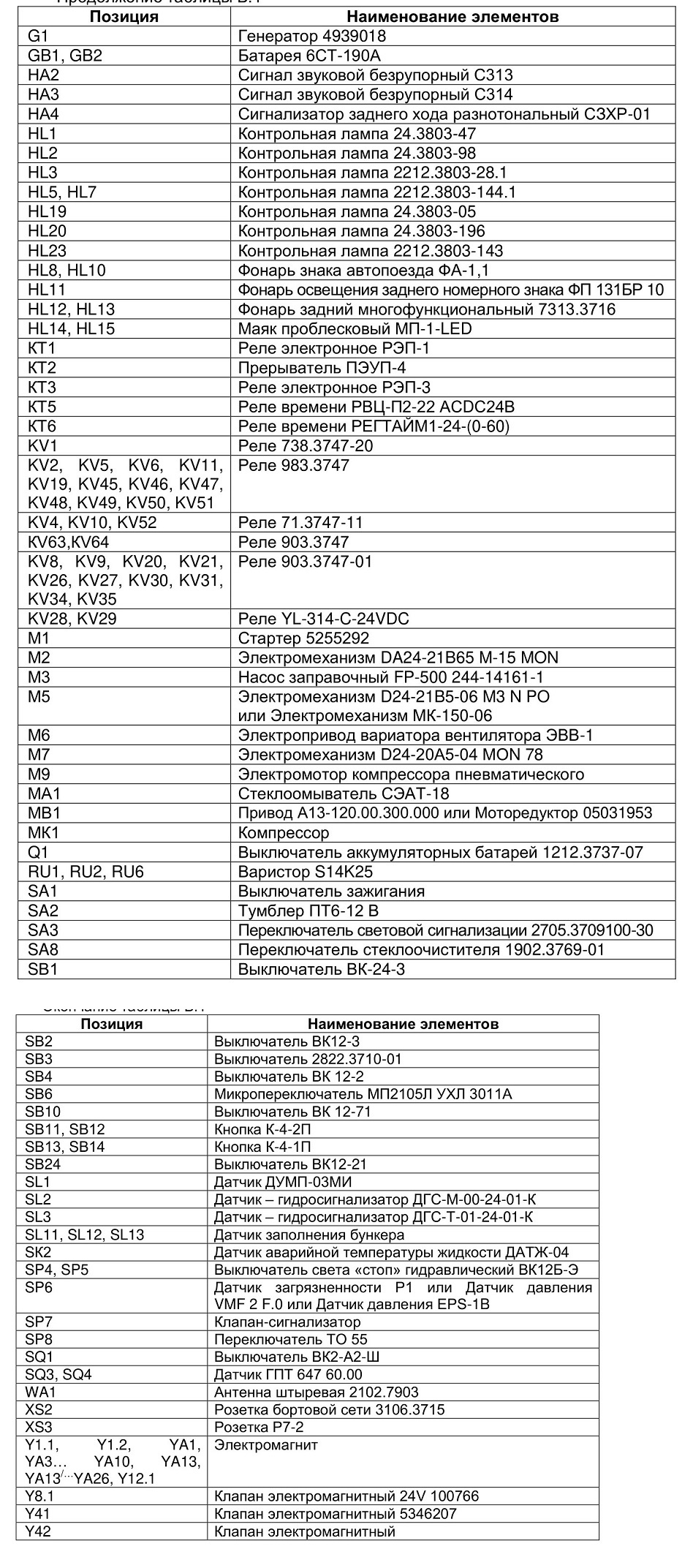

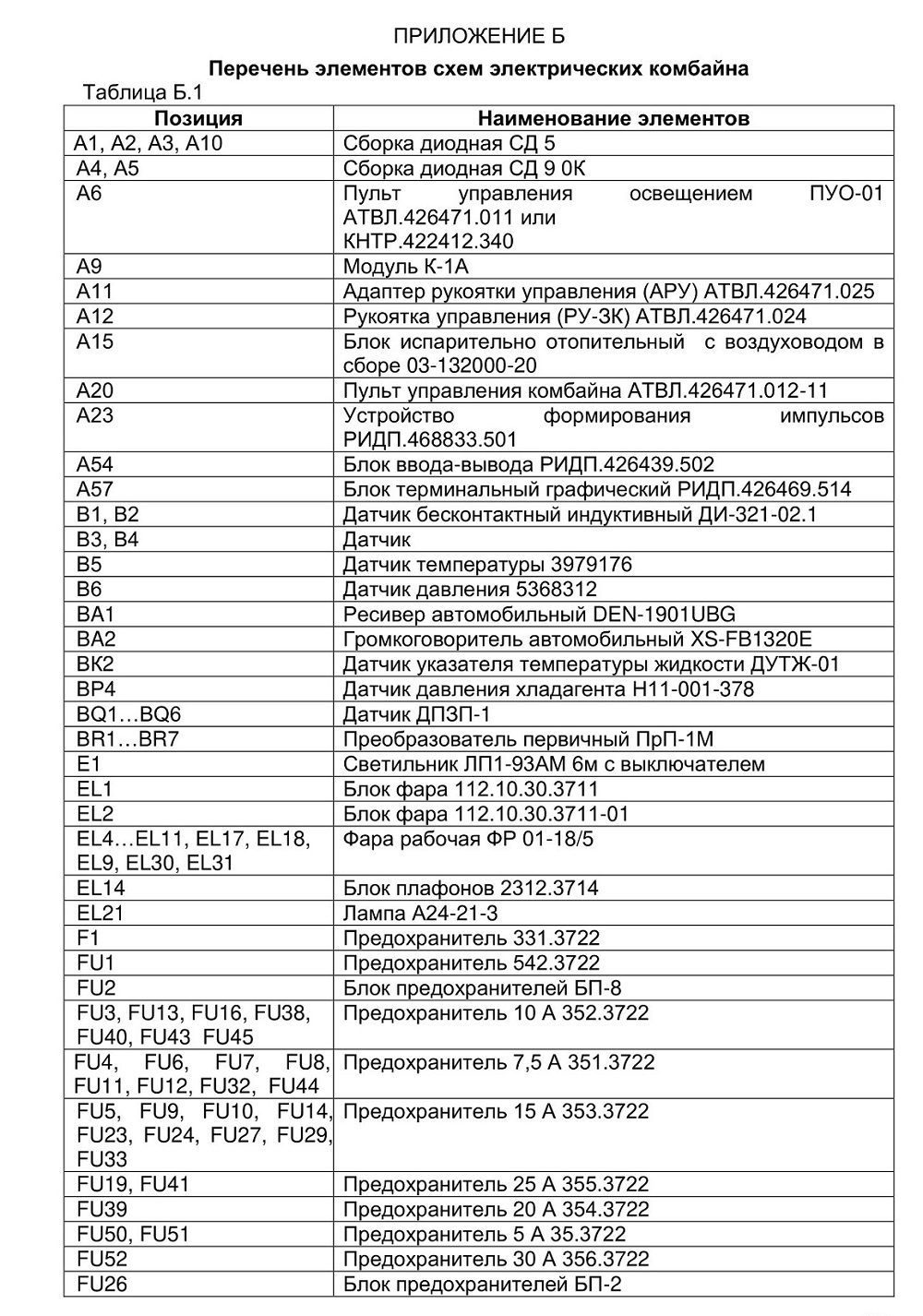

Перечень элементов схем электрических комбайна

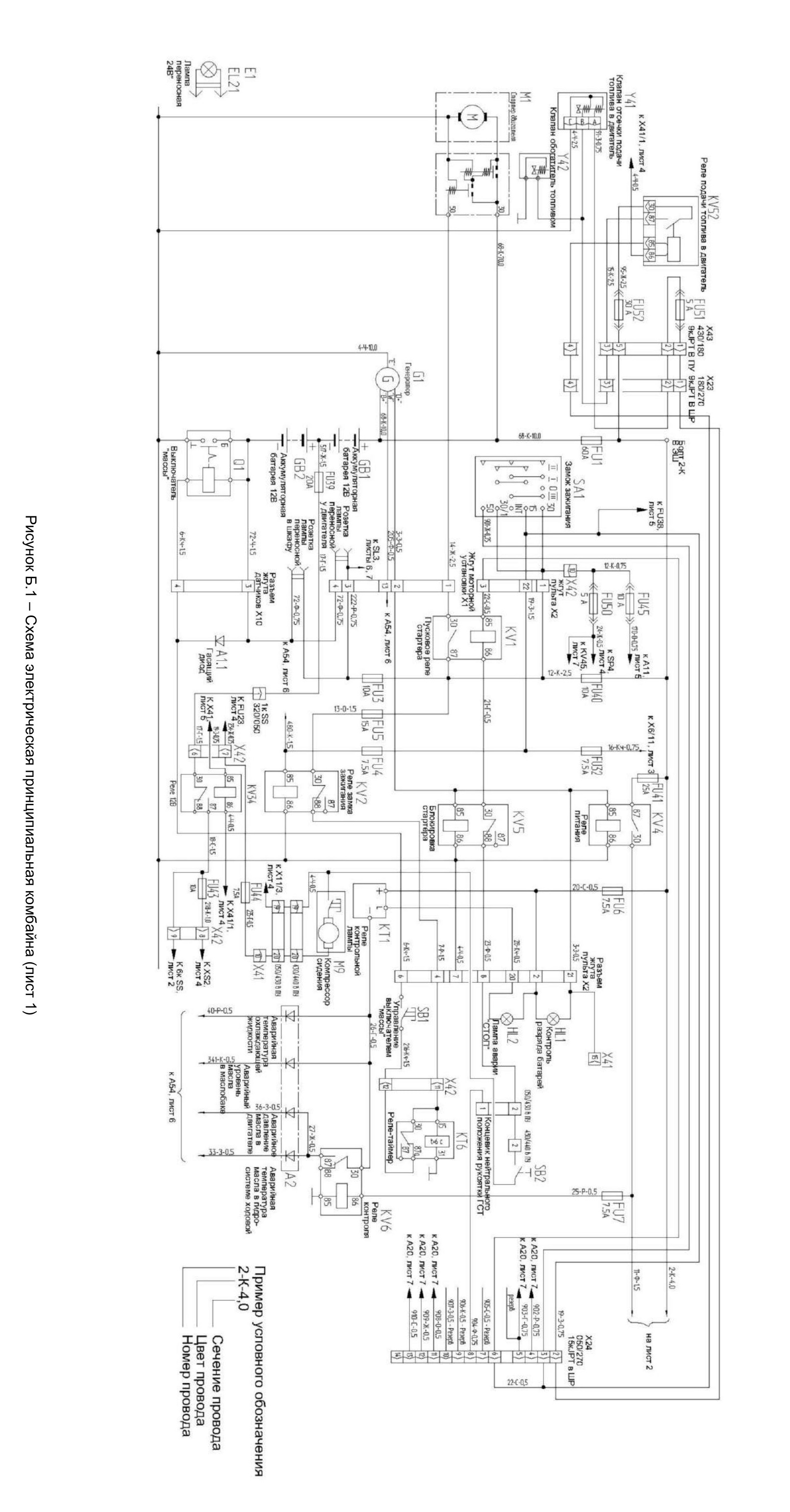

Схема электрическая принципиальная комбайна (лист 1)

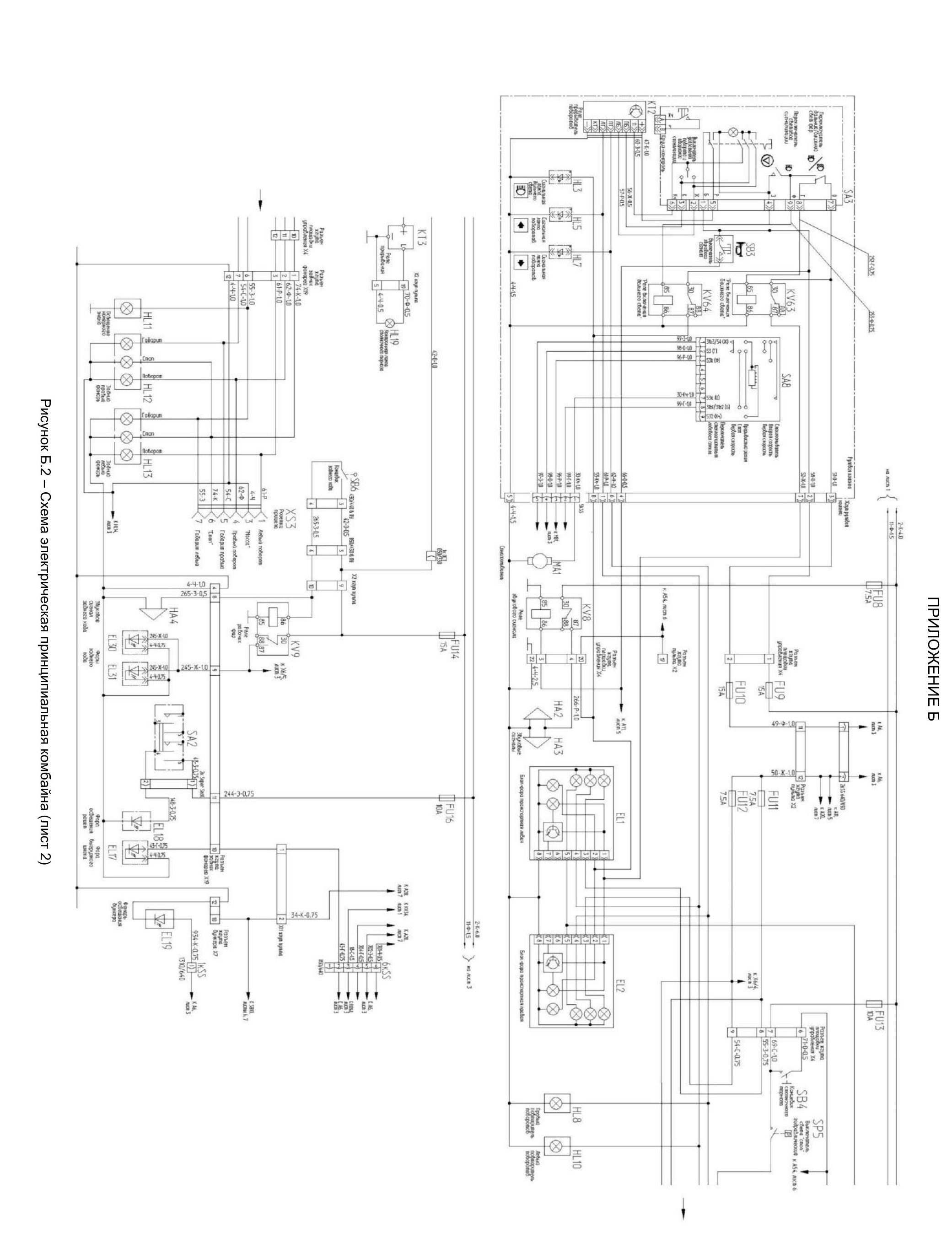

Схема электрическая принципиальная комбайна (лист 2)

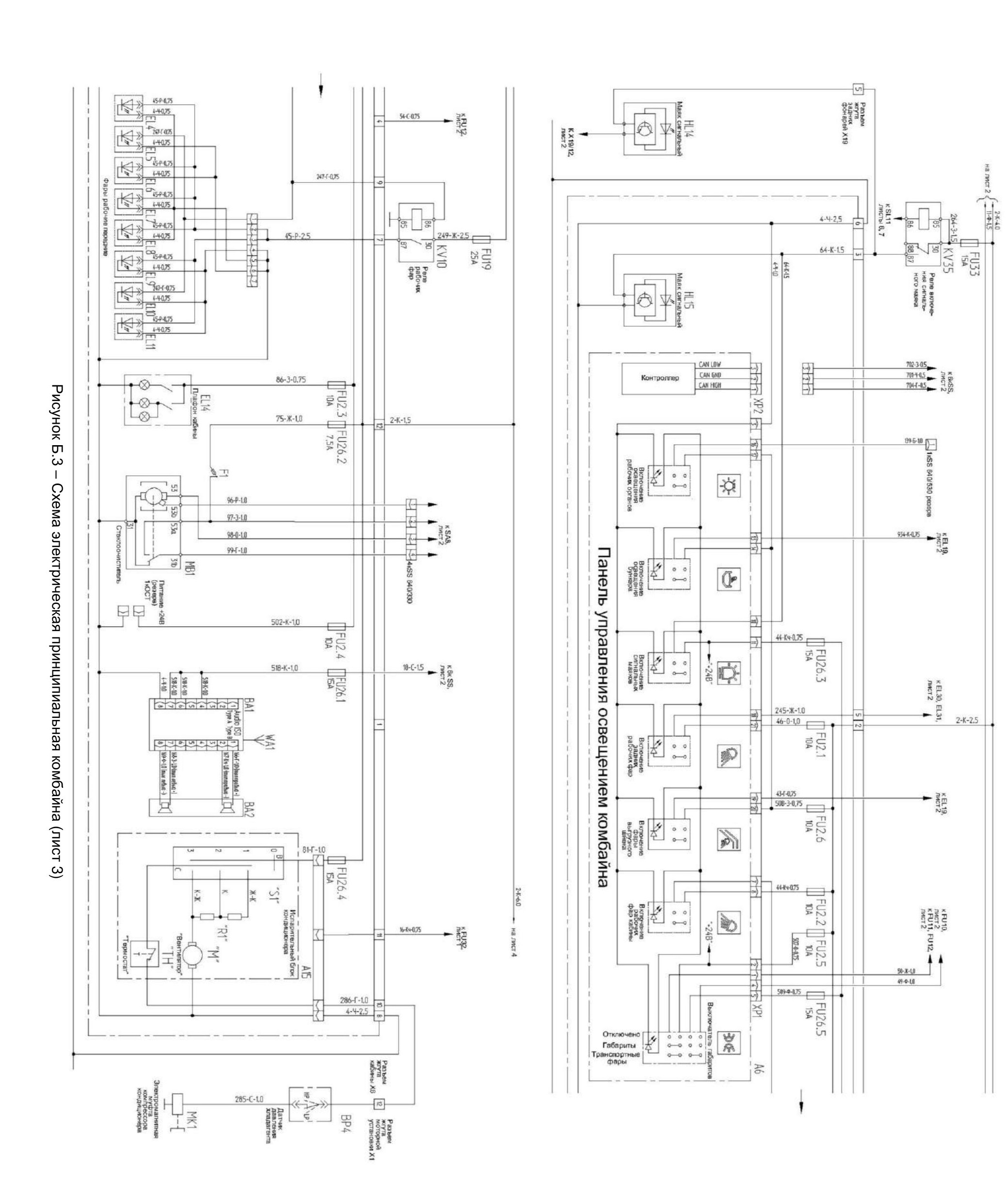

Схема электрическая принципиальная комбайна (лист 3)

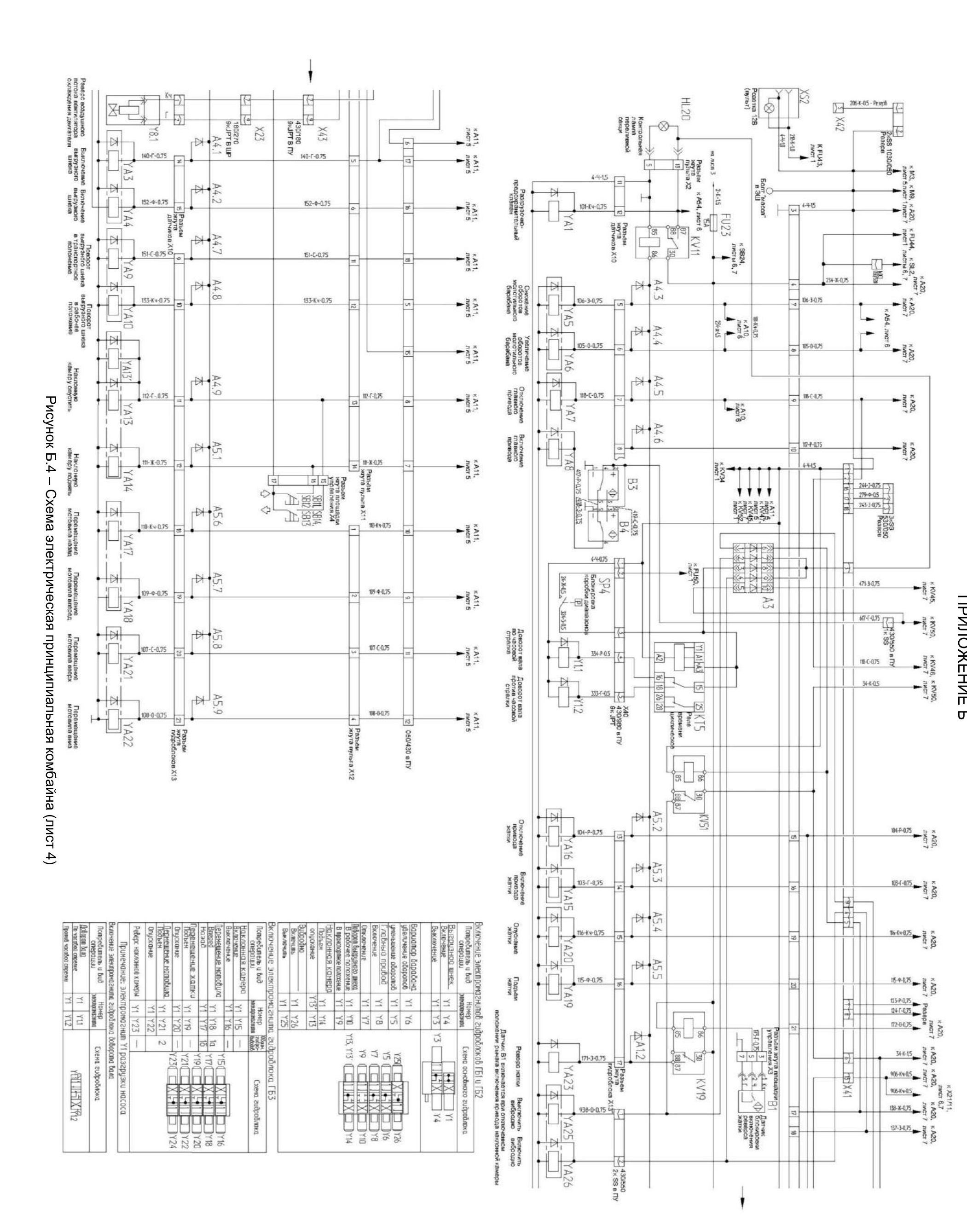

Схема электрическая принципиальная комбайна (лист 4)

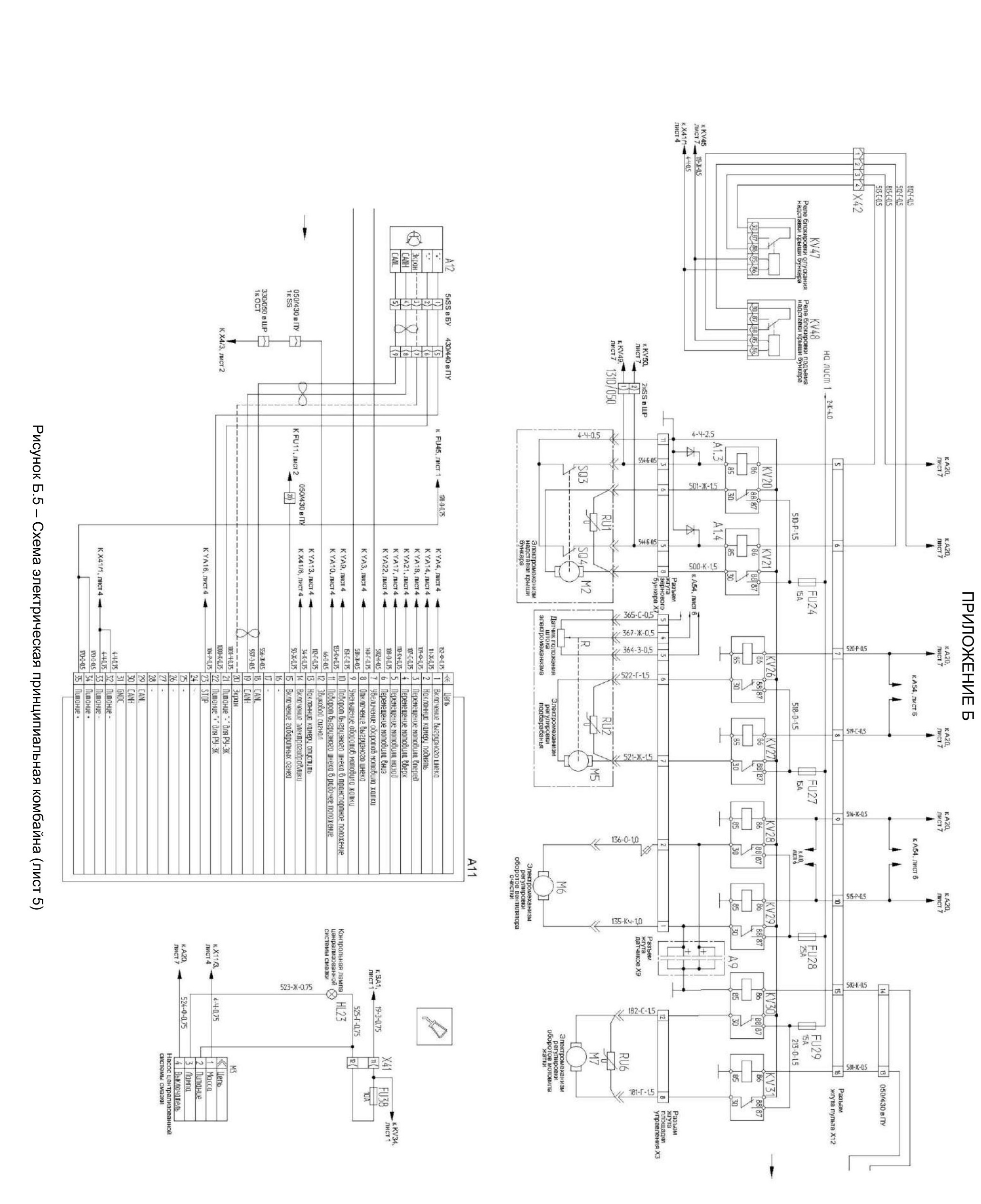

Схема электрическая принципиальная комбайна (лист 5)

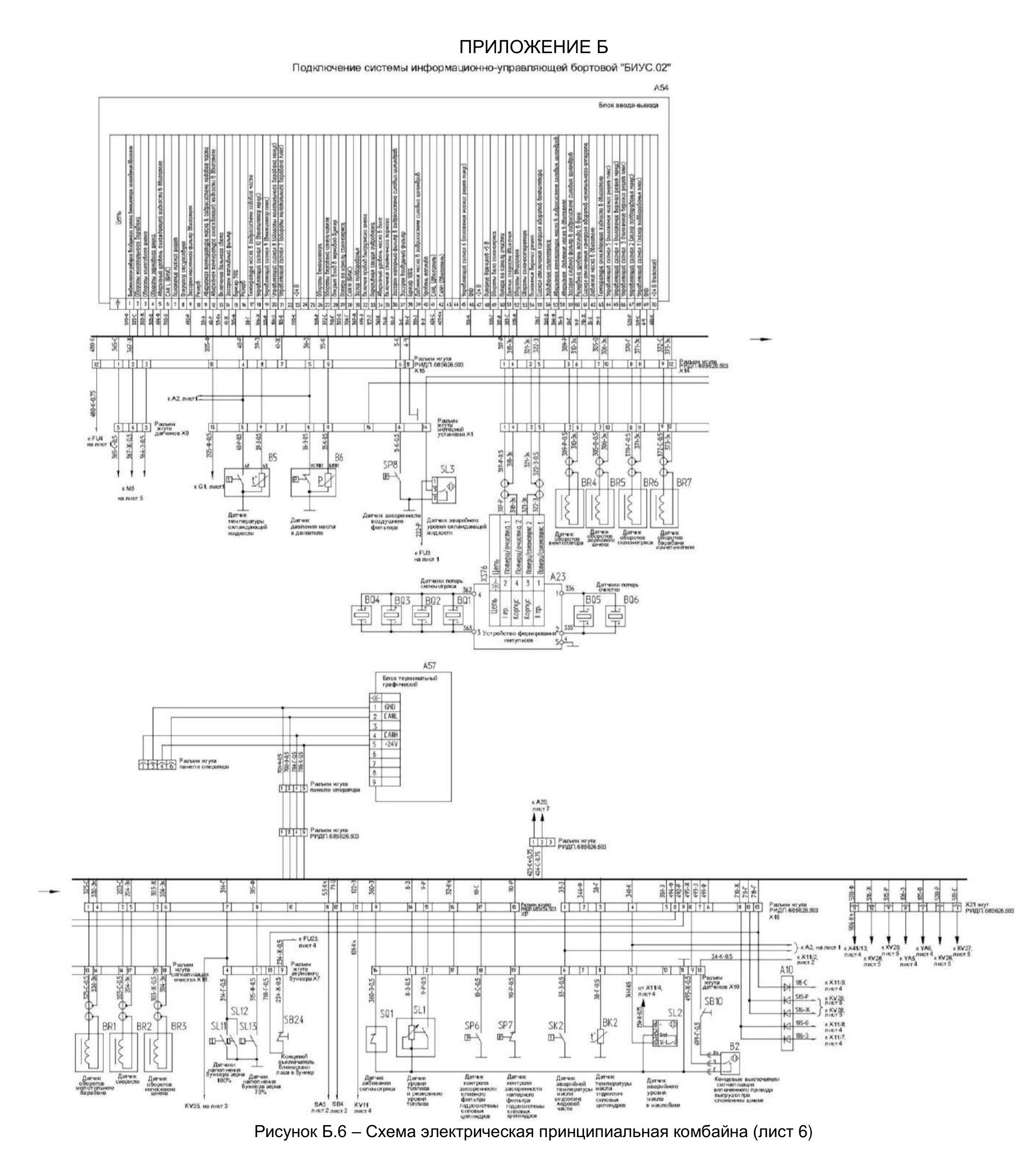

Схема электрическая принципиальная комбайна (лист 6)

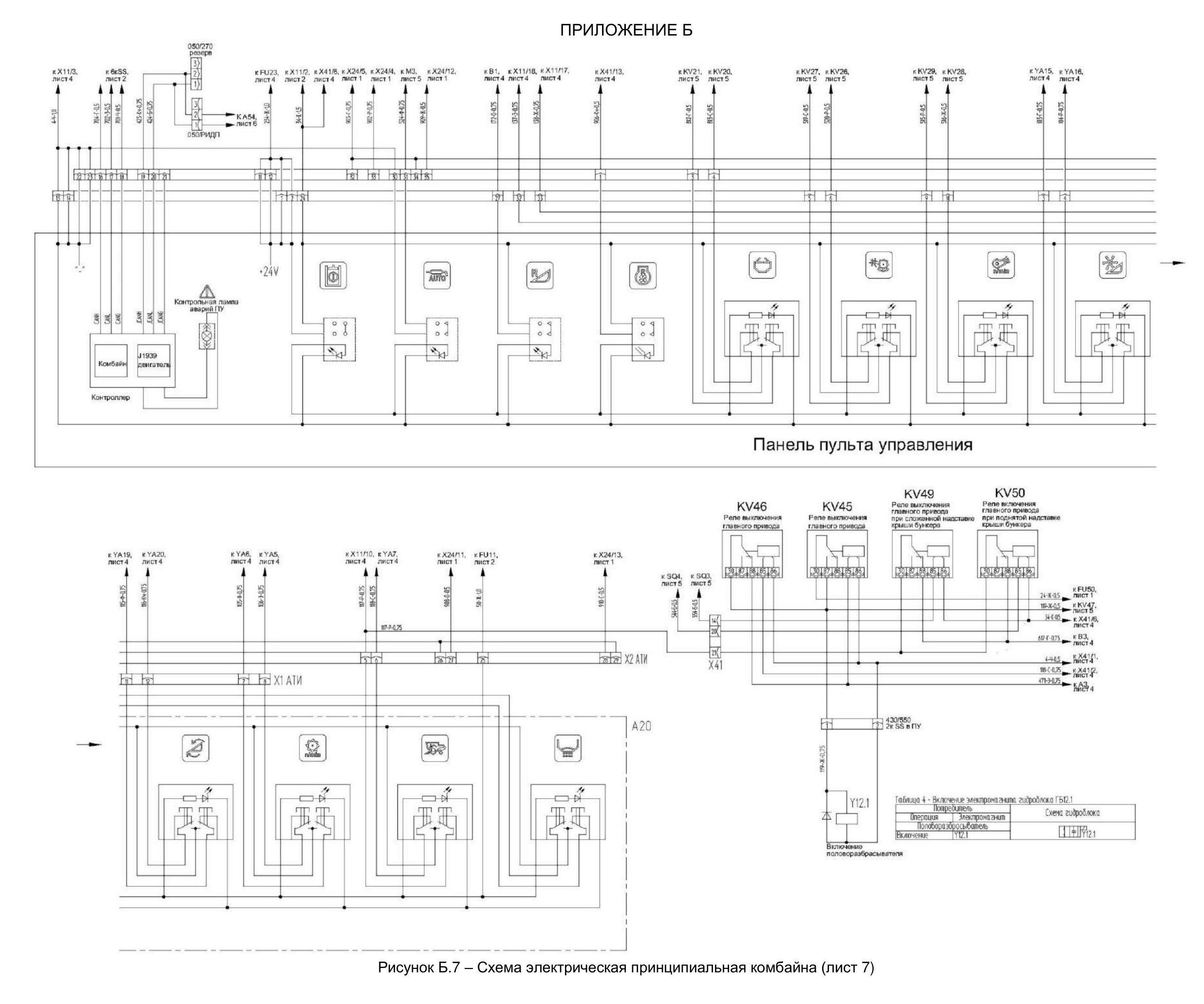

Схема электрическая принципиальная комбайна (лист 7)





ПРИЛОЖЕНИЕ В

Заправочные емкости

Наименование

Объем, ДМ3 (л)

Марка масел и рабочих жидкостей

Основные | Заменители

Топливный бак

600

Топливо дизельное, рекомендованное в эксплуата­ционной документации двигателя

Коробка передач

10

Масло трансмиссионное ТМ-5-18

Бортовые редуктора:

-                  правый

-                  левый

5.0

5.0

Масло трансмиссионное ТМ-5-18

Мультипликатор

4,5

Масло трансмиссионное ТМ-5-18

Редуктор привода наклонного выгрузно­го шнека

1,7

Масло трансмиссионное ТМ-5-18

Гидросистемы гид­рообъемного приво­да ведущих колес, рабочих органов и рулевого управле­ния:

- в том числе бак масляный

106

60

См. приложение Г

Установка трубопро­водов стояночных тормозов

2,0

Тормозная жидкость "Роса" или "РОСДОТ-4"

Применять другие тор­мозные жидкости не до­пускается

Система охлаждения двигателя:

70

Согласно эксплуатационной документации на двигатель

Система смазки дви­гателя

30
