6.4.2 Измерения в процессе прокладки оптического кабеля

Основная цель измерений в процессе прокладки ОК — контроль

прикладываемых к нему механических нагрузок. Естественно, что выбор

способа контроля зависит от способа прокладки кабеля.

В случае задувки ОК в ЗПТ технологической картой

предусматривается постоянный контроль прикладываемых к кабелю

нагрузок по результатам измерений уровня мощности оптического сигнала,

распространяющегося в ОВ в процессе прокладки. Поэтому после

проведения входного контроля барабан с кабелем перед вывозом на трассу

должен быть подготовлен к измерениям. Подготовка производится

следующим образом:

 на кабельной площадке в удобном для работы положении

устанавливают расшитый барабан с ОК (установка барабана на

щеку не допускается);

 освобождают закрепленный на щеке барабана верхний

(А) и

нижний (Б) концы ОК, разделывают их и подготавливают к сварке

шлейфа на ОВ;

 устанавливают сварочный аппарат и производят сварку ОВ

согласно схеме шлейфа. Место сварки защищают с помощью гильз;

 оптические волокна укладывают и крепят к центральному силовому

элементу;

 на концы кабеля надевают полиэтиленовые пакеты и закрепляют

их;

 нижний конец кабеля выкладывают на внешней стороне щеки

барабана и закрепляют металлическими пластинами. Верхний

конец защищают металлическим желобом, закрепляют на

внутренней стороне щеки барабана;

 барабан «зашивают», после чего он готов к отправке на трассу.

Уменьшение уровня оптической мощности, контролируемого в

процессе прокладки ОК, говорит об увеличении затухания ОВ вследствие

прикладываемых к кабелю механических усилий.

6.4.3 Измерения в процессе монтажа оптического кабеля

Лист

ФЗО.210404.001 ПЗ

126

Изм.

Лист

№ докум.

Подпись

Дат

тольк

Измерения в процессе монтажа ОК производятся с целью оценки

качества выполнения неразъемных соединений ОВ при сращивании

строительных длин. Измерения рекомендуется проводить оптическим

рефлектометром методом обратного рассеяния.

Следует отметить, что в ряде устройств для сварки ОВ предусмотрена

возможность грубой пороговой оценки затухания стыка ОВ

(типа

«удовлетворяет» или «не удовлетворяет»). Обычно она показывает, больше

или меньше нормы контролируемое затухание. Если больше, то соединение

должно быть выполнено заново, если меньше, то необходимо уточнить

оценку с помощью оптического рефлектометра.

Нормативно-техническая документация регламентирует при оценке

затухания, стыков ОВ проведение измерений с двух концов кабеля (А и Б) и

определение результатов измерений или среднеалгебраическое значения

результатов двух измерений в направлениях АБ и БА по формуле:

α_с= (α_АБ -α_БА)/2,

(6.6)

где:

α_с — результат измерения затухания на стыке;

α_АБ, α_БА результаты измерения соответственно в направлении А-Б

и Б-А.

Значение α_с не должно превышать нормируемого для данного типа

ОК допустимого значения затухания стыка ОВ. Результаты измерений

затухания стыков ОВ заносятся в паспорт на смонтированную муфту.

6.4.4 Измерения на смонтированных участках

На смонтированных РУ после монтажа станционных шнуров с ОК

(линейных и станционных) производится измерение затухания ОВ кабеля в

обоих направлениях передачи и полученные данные заносятся в паспорт.

Результаты измерений должны соответствовать предельным значениям

затуханий длин и стыков, измеренным в процессе строительства.

Кроме того, как отмечалось выше, на смонтированном РУ измеряют

затухание стыков ОВ в двух направлениях, затем определяют средне

алгебраическое результатов измерений в двух направлениях и окончательно

оформляют паспорта соединительных муфт ОК. Рекомендуется также

произвести регистрацию характеристик обратного рассеяния каждого из ОВ

кабеля в двух направлениях с тщательной привязкой их к трассе прокладки

ОК.

Отметим, что для ОК, содержащих металлические элементы, следует

измерить сопротивление изоляции между металлическими элементами,

Лист

ФЗО.210404.001 ПЗ

127

Изм.

Лист

№ докум.

Подпись

Дат

тольк

металлическими элементами и землей

(даже в том случае, если эти

параметры не нормируются техническими условиями). По значениям

сопротивления изоляции можно контролировать состояние покровов кабеля,

выявлять опасные участки и предупреждать проникновение влаги, а

соответственно и повреждения ОВ в процессе эксплуатации ВОЛП. Для ОК с

металлическими элементами можно рекомендовать также регистрацию

рефлектограмм токопроводящих цепей в двух направлениях с привязкой их к

характеристикам обратного рассеяния волокон и трассе прокладки кабеля.

Все это в дальнейшем значительно облегчает проведение аварийных

измерений, контроль состояния ОК и профилактику повреждений в процессе

строительства и эксплуатации ВОЛП.

6.4.5 Приемосдаточные измерения

Приемка от генерального подрядчика, смонтированного и

настроенного оборудования ВОСП, производится в соответствии с

требованиями, изложенными в строительных нормах и правилах. Приемку

осуществляет рабочая комиссия, в которую входят: заказчик (председатель

комиссии),

генеральный подрядчик, субподрядные организации,

представители других заинтересованных организаций

(по решению

заказчика).

Рабочая комиссия проверяет и оценивает качество произведенных

работ в натуре, а также протоколы измерений, испытаний и настройки

оборудования, оформленные подрядчиком по результатам дополнительных

испытаний и измерений, выполненных выборочно в объеме 20% от общего

количества.

Объем выборочных измерений может изменяться приемной

комиссией. Если при выборочных измерениях хотя бы один из параметров не

соответствует норме, проводится сто процентная проверка.

6.5 Приемка ВОЛП в эксплуатацию

6.5.1 Промежуточное освидетельствование работ

Лист

ФЗО.210404.001 ПЗ

128

Изм.

Лист

№ докум.

Подпись

Дат

тольк

В соответствии с "Временной инструкцией по приемке в

эксплуатацию линейных сооружений ВОЛП в ПВП кабелеводах и

составлению исполнительной документации на сдаваемые линейные

сооружения" разработанной ОАО "ССКТБ -ТОМАСС", М: 1998г. приемка в

эксплуатацию законченных строительством линейных сооружений

волоконно-оптических линий связи (ВОЛП) в ПВП кабелеводах должна

осуществляться в соответствии с требованиями РД

45.190-2001, СНиП

3.01.04-87.

Законченные строительством в соответствии с проектом и

подготовленные кэксплуатации линейные сооружения подземных в ПВП

кабелеводах ВОЛП, входящих во Взаимоувязанную сеть связи Российской

Федерации

(ВСС РФ), заказчик должен предъявлять к приемке

государственным приемочным комиссиям.

До предъявления к приемке в эксплуатацию Госкомиссией линейные

сооружения должны быть проверены и приняты рабочими комиссиями,

назначаемыми заказчиком. Рабочие комиссии должны проверить:

 соответствие объектов и смонтированного оборудования проекту

(проектам) на строительство;

 соответствие выполненных строительно-монтажных работ

требованиям строительных норм и правил;

 результаты испытаний и комплексного опробования оборудования;

 подготовленность объектов к эксплуатации и выпуску продукции

(оказанию услуг), включая выполнение мероприятий по

обеспечению на них условий труда в соответствии с требованиями

техники безопасности и производственной санитарии, защиты

природной среды.

По результатам проведенных проверок рабочими комиссиями

принимаетсярешение о готовности и приемке сооружений и предъявлении их

к приемке вэксплуатацию государственным приемочным комиссиям.

6.5.2 Составление актов на скрытые работы

Все работы, по мере выполнения скрываемые последующими

работами и конструкциями, подлежат приёмке заказчиком с

составлением актов освидетельствования. Для приёмки таких работ

подрядчик обязан вызвать представителя заказчика.

Акты освидетельствования скрытых работ, и акты промежуточной

приёмки ответственных конструкций передаются подрядчиком рабочим

комиссиям.

При освидетельствовании скрытых работ и составлении актов

должны быть проверены и отражены следующие показатели качества

исполнения:

Лист

ФЗО.210404.001 ПЗ

129

Изм.

Лист

№ докум.

Подпись

Дат

тольк

 при прокладке подземного кабеля

- глубина, достаточность

перекрытия концов строительных длин для монтажа;

 при прокладке защитных проводов

- материал и диаметр

проводов;

 при переходах через автомобильные и железные дороги

глубина заложения труб, длина и качество труб;

 при монтаже муфт - глубина и правильность укладки кабеля и

муфт в котлованах, достаточность запаса, качество сращивания;

 при устройстве заземляющих устройств - тип, материал, размеры

и количество электродов;

 при строительстве НУП - глубина котлована, тип фундамента,

способ и качество крепления цистерн к фундаменту,

гидроизоляция наружных железобетонных панелей надземной

части (при обваловке).

6.5.3 Организация и порядок работы рабочих комиссии

В состав рабочих комиссий включаются представители заказчика

(председатель комиссии), генерального подрядчика, субподрядных

организаций, эксплуатационной организации, органов государственного

санитарного и пожарного надзора, проектной организации, технической

инспекции труда совета профсоюза, профсоюзной организации

заказчика или эксплуатационной организации.

Рабочими комиссиями принимаются для представления

государственной приёмочной комиссии отдельные законченные

строительством части сооружений по мере их готовности.

Порядок и продолжительность работы рабочей комиссии

устанавливается заказчиком по согласованию с генподрядчиком в

зависимости от протяжённости линии. При значительной

протяжённости трассы КЛС и сжатых сроках приёмки заказчиком могут

быть организованы две рабочие комиссии.

Рабочая комиссия рассматривает и утверждает согласованный с

генподрядчиком календарный план

- график своей работы в

соответствии с технической программой приёмки, намечает состав и

объём выборочных проверок.

В обязанности рабочей комиссии входит:

 ознакомление с проектно - сметной документацией;

 проверка исполнительной технической документации;

 освидетельствование выполняемых работ и проведение при

необходимости выборочных контрольных измерений;

Лист

ФЗО.210404.001 ПЗ

130

Изм.

Лист

№ докум.

Подпись

Дат

тольк

 проверка соответствия выполненных работ проекту и

требованиям действующей нормативно

- технической

документации;

 проверка готовности линейно

- кабельных сооружений к

эксплуатации;

 составление акта рабочей комиссии о приёмке от генподрядчика

сооружения и его готовности для предъявления государственной

- приёмочной комиссии.

Акты рабочей комиссии составляются в шести экземплярах(три -

заказчику, два- генподрядчику, один- эксплуатационной организации).

6.5.4 Государственные приемочные комиссии

Государственные приёмочные комиссии назначаются органом,

утвердившим проект строительства объекта и сводный сметно-

финансовый расчёт.

В обязанности государственных приёмочных комиссий входит:

 проверка готовности объекта к приёмке в эксплуатацию (в том

числе проверка устранения недоделок, выявленных рабочей

комиссией);

 проверка наличия и содержания актов рабочих комиссий;

 проверка представленных заказчиком справок о вводимых

мощностях и фактической стоимости строительства в

сопоставлении

утверждённой

проектно-сметной

документацией;

 оценка качества строительно-монтажных работ и

законченного строительства объекта в целом;

 составление акта приёмки объекта в эксплуатацию.

Для проверки качества принимаемых сооружений

государственная приёмочная комиссия в необходимых случаях

назначает дополнительные испытания и измерения в

выборочном порядке согласно технической программе приёмки.

Датой ввода объекта в эксплуатацию считается дата

подписания акта государственной приёмочной комиссией.

Акт приёмки объекта в эксплуатацию, утверждается

органом, назначившим государственную приёмочную

комиссию в месячный срок после его представления.

Лист

ФЗО.210404.001 ПЗ

131

Изм.

Лист

№ докум.

Подпись

Дат

тольк

7 Расчет технико-экономических показателей строительства ВОЛП

7.1 Расчет капитальных затрат

Проектом предусматривается строительство магистральной ВОЛП на

участке г. Чита - г. Якутск с прокладкой кабеля марки ОКЛ-01-6-24-10/125-

0,36/0,22-3,5/18-2,7 в грунт. На территории городов прокладка кабеля данной

марки осуществляется непосредственно в существующих кабельных

канализациях. Протяженность трассы составляет

2104 км. В качестве

аппаратуры системы передачи WDM используется

OptiX OSN

8800

фирмы Huawei. В качестве аппаратуры SDH используется Alcatel Lucent

1660 SM.

Наибольший удельный вес капитальных затрат на строительство

ВОЛП занимает строительство линейных сооружений связи.

Стоимость объекта связи в целом определяется по формуле:

где С_смр

- стоимость строительно-монтажных работ

(СМР) на

объекте;

С_обор - стоимость технологического оборудования, включая затраты

на его доставку и монтаж;

С_прочие - стоимость прочих затрат на объекте.

Сначала рассчитывается стоимость строительно-монтажных работ на

объекте по следующей формуле [12]:

где Q_смр - объем СМР на объекте;

C_пр - прочие затраты, связанные с производством СМР

Объем СМР определяется как:

где С/С_смр - себестоимость СМР

Пн

- плановые накопления

(плановая прибыль строительно-

монтажной организации);

М - затраты на строительные материалы, включая их доставку на

строительную площадку;

ОЗП

- затраты на основную заработную плату рабочих,

выполняющих СМР;

Эм - затраты на эксплуатацию строительных машин и механизмов;

Нр - сумма накладных расходов;

Лист

ФЗО.210404.001 ПЗ

132

Изм.

Лист

№ докум.

Подпись

Дат

тольк

Пн

- плановые накопления

(плановая прибыль строительно-

монтажной организации).

Районный коэффициент к заработной плате в Читинской области

в районах строительства составляет 1,4.

Перевод затрат на основную заработную плату ОЗП,

эксплуатацию машин ЭМ осуществляется

путем

перемножения

соответствующих значений

(в ценах

2001 года) на коэффициенты

повышения.

Коэффициенты повышения для Читинской области области:



на основную заработную плату (ОЗП) — 10.91;



на эксплуатацию машин (ЭМ) — 7.1;



на заработную плату механизаторов (ЗПМ) — 10.91

Лист

ФЗО.210404.001 ПЗ

133

Изм.

Лист

№ докум.

Подпись

Дат

тольк

Расчет затрат на материалы производится в текущих ценах отдельно в

таблице 7.2. Основными материалами при строительстве ВОЛП являются

волоконно-оптический кабель, оптические муфты. Стоимость этих

материалов взята из прайс-листов поставщиков без НДС.

Стоимость прочих материалов составляет 10% от стоимости

основных материалов. Расходы на доставку материалов на стройку берутся в

размере 25% стоимости материалов.

Таблица 7.2 - Стоимость материалов в текущих цена без НДС.

№

Наименование затрат

Количество

Стоимость, тыс.

руб.

Еденица

Всего

Волоконно-оптический кабель марки

2099

69.1

145040.9

ОКЛ-01-6-24-10/125-0,36/0,22-

3,5/18-2,7, км

Волоконно-оптический кабель ПОК-

5.2

78.5

408.2

400

Муфты для кабеля, шт.

421

1.6

673.6

Итого основные затраты

146122.7

Неучтенные материалы, %

14612.27

Итого с прочими материалами

160734.97

Транспортные расходы, %

40183.74

Итого по смете

200918.71

Стоимость оконечного оборудования, включая его настройку и

монтаж без НДС, определяется путем составления локальной сметы

приведенной в таблице

7.3. Расходы на доставку оборудования до

стройплощадки составляют 15% от стоимости оборудования. А расходы на

монтаж и настройку оборудования составляют

25% от стоимости

оборудования с учетом доставки.

Таблица 7.3 - Локальный сметный расчет 2 на приобретение, монтаж и

настройку оборудования без НДС

Стоимость, тыс.

руб.

Наименование

Количество

за

всего

единицу

Оконечный мультиплексор OptiX OSN

2320.0

18560.0

8800, шт.

Мультиплексор ввода/вывода OptiX OSN

1800.0

9000.0

8800, шт.

Продолжение таблицы 7.3

Наименование

Количество

Стоимость, тыс. руб.

Лист

ФЗО.210404.001 ПЗ

134

Изм.

Лист

№ докум.

Подпись

Дат

тольк

За еденицу

всего

Мультиплексор Alcatel Lucent 1660 SM,

1530.0

3060.0

шт.

Статив ETSI с кроссовым

40.0

1280.0

оборудованием, шт.

Оборудование оптического линейного

1560.0

26520.0

усилителя OSN 8800, шт.

Ethernet - коммутатор ISCOM2648G-

80.0

2160.0

4C, шт

ИБЭП-220/60B-80A 6U, шт

150.0

4650.0

Оптический кросс

2.5

20.0

Стоимость неучтённого оборудования,

6275.0

Итого

69025.0

Транспортные расходы, %

10353.75

Монтаж, настройка, %

17256.25

Итого

96635

Далее составляется объектная смета на основе рассчитанных

локальных смет 1 и 2 (таблица 7.4). Прочие затраты берутся в размере 13% от

объема СМР.

Таблица 7.4 - Расчет стоимости ВОСП на участке г. Чита - г. Якутск

Форма

Сметная стоимость, тыс. руб.

Наименование

сметных

Оборуд

работ (затрат)

СМР

Прочие

Всего

расчетов

Локальная

Прокладка и

1065916.9

138569.2

1204486.1

смета 1

монтаж ВОК

Приобретение,

Локальная

монтаж и

96635

смета 2

настройка

оборудования

1065916.9

138569.2

Итого

96635

1301121.1

Временные здания и сооружения

50098.09

(4,7% от стоимости СМР)

Непредвиденные расходы (1,5%

15988.75

от стоимости СМР)

Итого с временными зданиями и

1132003.7

138569.2

96635

1367207.99

непредвиденными расходами

НДС (18%)

246097.438

Итого по смете с учетом НДС

1613305.43

Лист

ФЗО.210404.001 ПЗ

135

Изм.

Лист

№ докум.

Подпись

Дат

тольк

Таким образом капитальные затраты, как общая стоимость без НДС,

составят 1367207.99тыс. руб., а требуемые инвестиции 1613305.43тыс. руб.

7.2 Выбор метода организации работ на объекте

Выполнение

строительно-монтажных

работ

на

объекте

осуществляется специализированными бригадами. При использовании

специализированных бригад возможно применение трех методов

организации работ на объекте: последовательный, параллельный и поточный.

При поточном методе организации работ на объекте одноименные

работы выполняются последовательно, а разноименные работы

параллельно. Данный метод включает достоинства и последовательного и

параллельного метода. Выполнение всех работ поточным методом требует

меньше времени, чем последовательным методом и меньше количества

одновременно потребляемых ресурсов, чем при параллельном методе.

Поэтому при строительстве магистральной ВОЛП будет использоваться

поточный метод организации работ на объекте.

Применение поточного метода дает возможность наиболее

рационально использовать рабочие кадры и материальные ресурсы,

повышает производительность рабочих и машин, сокращает

продолжительность строительства и снижает себестоимость работ.

Разобьем трассу строительства на 4 участка:

1 участок: г. Чита - п. Ключевский(517 км);

2 участок: п. Ключевский - г. Тында (546 км);

3 участок: г. Тында - г. Томмот(456 км);

4 участок: г. Томмот- г. Якутск (452 км).

Распределение трудовых затрат между специализированными

бригадами и участками приводится в таблице 7.5. Распределение трудозатрат

по

участкам

производится

пропорционально

протяженности

соответствующих участков (их доле в общей протяженности трассы).

В составе каждой ПМК организуется

4 специализированных

бригады, выполняющих следующие работы:

1. Измерение затухания кабеля на кабельной площадке.

2. Прокладка кабеля.

(Прокладка кабеля кабелеукладчиком,

разработка траншей вручную с обратной засыпкой, устройство переходов

через автомобильные, водные преграды, прокладка кабеля в канализации.

3. Измерение и монтаж муфт. (Монтаж муфт с учетом измерений

рефлектометром в процессе монтажа, измерение на смонтированном

участке волоконно-оптического кабеля, настройка линейного цифрового

тракта и синхронизация одной системы передачи).

4. Контрольные и приемо-сдаточные испытания.

Распределение трудовых затрат между специализированными

бригадами и участками представлено в таблице

7.5. Распределение

трудозатрат по участкам производится пропорционально протяженности

соответствующих участков.

Трудозатраты

на

контрольные и

Лист

ФЗО.210404.001 ПЗ

136

Изм.

Лист

№ докум.

Подпись

Дат

тольк

приемосдаточные испытания для каждого объекта строитель распределяются

отдельно.

Таблица 7.5 - Распределение трудовых затрат между участками и бригадами

Участки

Длина

Наименование комплексов работ бригад

Итого

трассы,

Измерение

Прокладка

Измерение

Контрольные

км

затухания

кабеля

и монтаж

и приемо-

кабеля на

муфт

сдаточные

кабельной

испытания

площадке

517

1191.69

9126.24

5365.38

20.5

12703.81

546

1257.74

9592.63

5662.66

21.65

16534.68

456

1055.7

8029.31

4739.8

18.11

13842.92

452

1045.29

7947.22

4691.34

21.14

13704.99

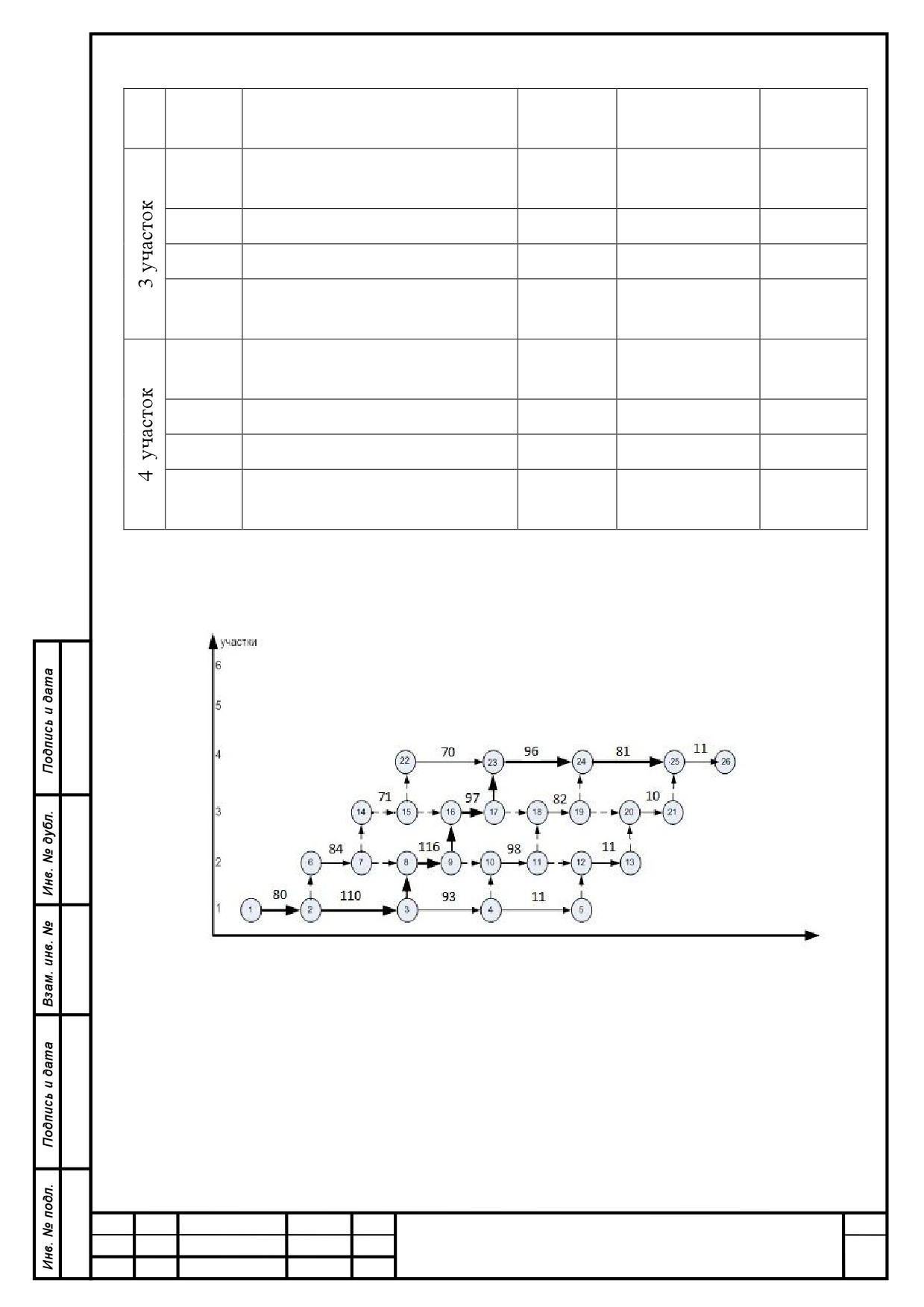

7.3 Построение сетевого графика и расчет его параметров

Для построения сетевого графика в первую очередь, составляется

карточка определитель работ сетевого графика в таблице

7.6

Продолжительность работ рассчитывается как отношение величины

трудозатрат к численности бригады и округляется до целых в большую

сторону.

Таблица 7.6 - Карточка определитель работ сетевого графика

Труд.

Продолж

Код

Численность

Наименование работ

затраты,

. работ,

работ

бригады, чел.

чел-дни

дн.

1-2

Измерение затухания

1191.63

кабеля

2-3

Прокладка кабеля

9126.24

110

3-4

Измерение и монтаж муфт

5365.38

4-5

Контрольные и приемо-

20.5

сдаточные испытания

6-7

Измерение затухания

1257.74

кабеля

8-9

Прокладка кабеля

9592.63

116

10-11

Измерение и монтаж муфт

5662.66

Лист

ФЗО.210404.001 ПЗ

137

Изм.

Лист

№ докум.

Подпись

Дат

тольк

12-13

Контрольные и приемо-

21.65

сдаточные испытания

14-15

Измерение затухания

1055.7

кабеля

16-17

Прокладка кабеля

8029.31

18-19

Измерение и монтаж муфт

4739.8

20-21

Контрольные и приемо-

18.11

сдаточные испытания

22-23

Измерение затухания

1045.29

кабеля

23-24

Прокладка кабеля

7947.22

24-25

Измерение и монтаж муфт

4691.34

25-26

Контрольные и приемо-

21.14

сдаточные испытания

На рисунке 7.1 изображен сетевой график (СГ) производства работ

бригадами

Рис 7.1 Сетевой график работ

Вертикальные фиктивные работы на СГ показывают переход бригады с

участка на участок. Горизонтальные фиктивные работы нужны для

соблюдения логической взаимосвязи между работами. Критический путь

выделяется жирной линией. Нумерация событий

- снизу вверх, слева

направо.

Лист

ФЗО.210404.001 ПЗ

138

Изм.

Лист

№ докум.

Подпись

Дат

тольк

Параметры работ СГ рассчитаны табличным методом и приведены в

таблице 7.7 и 7.8. В таблицах приняты следующие обозначения:

Tij -продолжительность работ;

Tij РН - срок раннего начала работ;

Tij РО - срок раннего окончания работ;

Tij ПН - срок позднего начала работ;

Tij ПО- срок позднего окончания работ;

- полный резерв времени работы, рассчитывается по следующей

формуле:

(7.4)

ij = Tij ПН − Tij РН = Tij ПО − Tij РО

ij - частный резерв времени работы, рассчитывается по следующей

формуле:

(7.5)

Таблица 7.7 - Расчет параметров работ сетевого графика обьекта

строительства

Код

t_ij

TijРН

TijРО

TijПН

TijПО

R_ij

r_ij

работ

1-2

2-3

110

190

2-6

106

3-4

190

283

224

317

3-8

190

4-5

283

294

548

559

4-10

283

317

5-12

294

559

165

6-7

164

106

190

7-8

164

190

7-14

164

235

8-9

116

190

306

190

306

9-10

306

317

9-16

306

10-11

306

404

317

415

11-12

404

559

155

11-18

404

415

12-13

404

415

559

570

155

Лист

ФЗО.210404.001 ПЗ

139

Изм.

Лист

№ докум.

Подпись

Дат

тольк

содержание .. 8 9 10 11 ..
