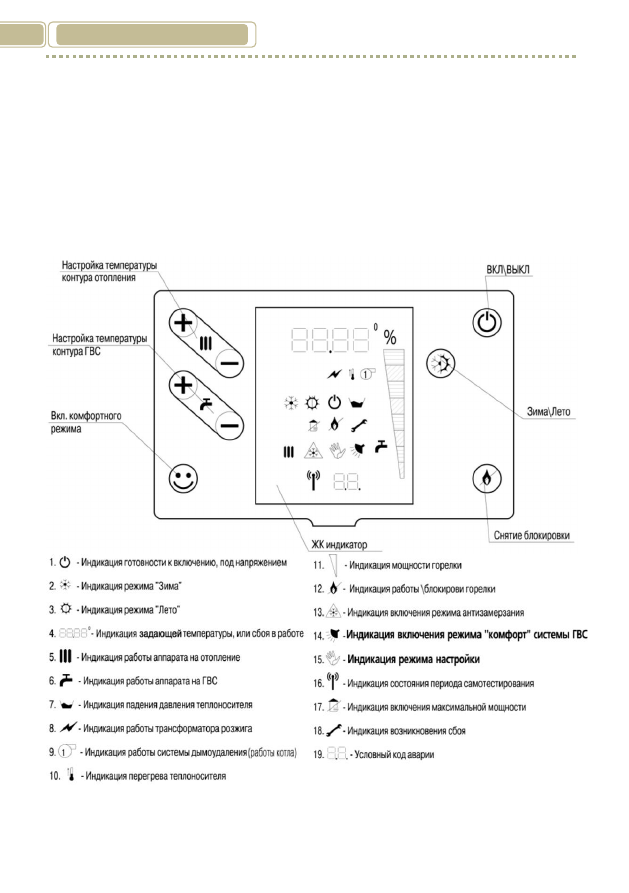

1.6.7. Внешний вид лицевой панели пульта управления, назначения

кнопок управления, описание символов, индицирующихся на жидкокри-
сталлическом дисплее, приведены на рисунке 22.

Рисунок 22. Лицевая панель пульта управления, назначение кнопок управления, символы

индикации дисплея

КСКТ 00.00.000-02 РЭ

2.1.1. Котел является изделием с повышенной опасностью, эксплуатация

которого требует соблюдения специальных правил по безопасности.

2.1.2. Установку котла и его подключение к газопроводу должна выполнять

специализированная организация согласно проектных решений, учи-
тывающих нормативные требования и привязанного к конкретным
условиям установки котла. Проект должен быть согласован в соответ-
ствии требованиям действующего законодательства.

2.1.3. Проверку дымохода перед подсоединением к нему котла (соответствие

проектным  решениям,  качество  и  правильность  монтажа,  аэродина-
мические  характеристики,  газоплотность,  и  др.)  должна  выполнять
специализированная  организация,  имеющая  право  на  проведение  пе-
речисленных работ.

2.1.4. Котлы следует устанавливать на расстоянии не менее 10 см от стены

из  негорючих  материалов  и  от  стен  из  трудногорючих  материалов,
изолированных  негорючими  материалами  (кровельной  сталью  по
листу  асбеста  толщиной  не  менее  3  мм,  штукатуркой  и  т.п.)  на  рас-
стоянии не менее 7 см от стен. Изоляция предусматривается от пола и
должна выступать за габариты котлов не менее, чем на 10 см с каждой
стороны и не менее 80 см сверху.

2.1.5. Допускается установка котлов у стен из трудногорючих и горючих

материалов без защиты на расстоянии не менее 25 см от стен.

2.1.6. При установке котлов на пол с деревянным покрытием последний

должен

быть

изолирован

негорючими

материалами,

обес-

печивающими предел огнестойкости конструкции не менее 0,75 часа.
Изоляция пола должна выступать за габариты корпуса оборудования
не менее, чем на 10 см.

2.1.7. Для притока воздуха в помещения, где размещаются котлы, следует преду-

сматривать в нижних частях дверей или стен, выходящих в смежные нежи-
лые помещения, решетку или зазор между дверью и полом, или решетку,
установленную в наружной стене помещения. В последнем случае устрой-
ство для забора воздуха должно соответствовать требованиям СНиП 41-01-

2. Использование по назначению

2.1 Требования к безопасности

КСКТ 00.00.000-02 РЭ

2003. Размеры поперечного сечения приточного устройства должны опре-
деляться расчетом.

2.1.8. В помещениях, где установлен котел, не допускается устройство вы-

тяжной вентиляции с искусственным побуждением, не компенсиро-
ванной притоком с искусственным побуждением, для предотвращения
явления «опрокидывания тяги».

2.1.9. В квартирах котлы можно устанавливать в кухнях, коридорах, в нежи-

лых помещениях, а во встроенных помещениях общественного назна-
чения - в помещениях без постоянного пребывания людей.

2.1.10.Отвод продуктов сгорания от котлов, в общем случае, следует предусмат-

ривать по обособленному дымоходу. В существующих зданиях допускает-
ся предусматривать присоединение к одному дымоходу не более двух кот-
лов на разных уровнях, не ближе 0,5 м один от другого, или на одном уров-
не с устройством в дымоходе рассечки на высоту не менее 0,5 м.

2.1.11.Дымоход должен иметь вертикальное направление и не иметь суже-

ний. Запрещается прокладывать дымоходы через жилые помещения.

2.1.12.Дымоходы должны быть выполнены гладкими и газоплотными класса

П из конструкций и материалов, способных противостоять без потери
герметичности и прочности механическим нагрузкам, температурным
воздействиям, коррозионному воздействию продуктов сгорания и
конденсата. Тепловую изоляцию дымоходов и дымоотводов следует
выполнять из негорючих материалов.

2.1.13.Площадь сечения дымохода не должна быть меньше площади сечения пат-

рубка котла, присоединяемого к дымоходу. При присоединении к дымохо-
ду котла нескольких газовых приборов, печей и т.п. сечение дымохода сле-
дует определять с учетом одновременной их работы. Конструктивные раз-
меры дымоходов должны определяться расчетом.

2.1.14.Площадь сечения дымоходов и соединительных труб должны определяться

расчетом, исходя из условия одновременной работы всех котлов и прибо-
ров, присоединенных к дымоходу.

2.1.15.В помещениях, где установлен котел, следует предусматривать обще-

обменную вентиляцию по расчету, но не менее одного  воздухообмена
в 1 час. При этом следует учитывать также расход воздуха на горение
топлива. Система вентиляции не  должна  допускать  разряжения внут-
ри  помещения,  влияющего  на  работу  системы  дымоудаления  от  кот-
лов.

2.1.16.Пользоваться котлом разрешается лицам, изучившим настоящее Ру-

ководство и прошедшим инструктаж.

КСКТ 00.00.000-02 РЭ

2.1.17.Во избежание несчастных случаев и выхода котла из строя ЗАПРЕЩА-

ЕТСЯ:



использовать в качестве топлива горючие газы, не соответствую-
щие требованиям к газу, указанным в разделе 1 настоящего Руко-
водства;



обслуживать котел лицам, не прошедшим инструктаж;



пользоваться котлом при неисправностях автоматики или пилот-
ной горелки, при засоренной основной горелке, при наличии уте-
чек газа;



блокировать  циркуляцию  воды  через  котел,  прерывать  связь  сис-
темы  отопления  с  атмосферой  через  открытый  расширительный
бак  или,  применяя  закрытый  расширительный  мембранный  бак  -
прерывать связь системы отопления с баком;



использовать  котел  без  установки  на  линии  подачи  воды  предо-
хранительного  клапана  до  запорных  устройств,  применяя  закры-
тый расширительный мембранный бак;



использовать в системе отопления вместо воды другую жидкость;



включать котел с незаполненной системой отопления и при отсут-
ствии тяги в дымоходе;



устанавливать шибер в дымоходе;



разбирать и ремонтировать газовую аппаратуру лицам, не имею-
щим разрешение на проведение таких работ;



размещать на поверхности кожуха котла посторонние предметы, а
также сушить одежду;



эксплуатировать котел с отсоединенным дымоходом;



использовать котел для нагрева проточной воды и выработки па-
ра;



эксплуатировать котел в запыленных помещениях, в том числе
при проведении строительно-монтажных работ в помещении, где
установлен котел во время его эксплуатации;



использовать котел без защитного кожуха.

2.1.18.Обращайте внимание на безопасность Ваших детей, не подпускайте их

к котлу. При необходимости используйте дополнительное ограждение
на расстоянии 0,3…0,5 м от котла.

2.1.19.При неработающем котле кран на линии подачи газа должен быть

закрыт.

2.1.20.Рекомендуется использовать в месте установки котла устройство,

автоматически извещающее о загазованности помещения и автомати-
чески блокирующее подачу газа на котел (на все газовые приборы).
Таким устройством может быть, например, сигнализатор загазованно-
сти в комплекте с газовым клапаном.

КСКТ 00.00.000-02 РЭ

2.1.21.При появлении запаха газа в помещении необходимо:



закрыть газовый кран подачи газа в котел;



немедленно погасить все источники открытого огня, не курить и не
зажигать спички, избегать включения электроприборов;



тщательно проветрить помещение;



тщательно проветрить помещение;



вызвать аварийную службу газового хозяйства.

2.1.22.При появлении запаха, признаков отравления угарным газом необхо-

димо:



закрыть газовый кран подачи газа в котел;



тщательно проветрить помещение;



вызвать специалистов Сервисного Центра.

Котел устанавливается и подключается к инженерным коммуникациям

в соответствии с проектными решениями, учитывающими нормативные
требования и привязанными к конкретным условиям установки котла. Про-
ект должен быть согласован и утвержден в установленном порядке согласно
требованиям действующего законодательства.

Проектные решения по размещению котлов и устройству коммуника-

ций должны предусматривать выполнение требований раздела 2.1. и, в зави-
симости от применения, требования следующих нормативных документов:



СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;



СНиП 31-01-2001 «Дома жилые одноквартирные»;



СНиП 31-01-2003 «Дома жилые многоквартирные»;



Правила безопасности в газовом хозяйстве..

Внимание! Признаками отравления угарным газом являются: тя-

жесть  в  голове,  сильное  сердцебиение,  общая  слабость,  может  появ-
ляться  тошнота,  рвота,  одышка,  нарушение  двигательных  функций,
потеря сознания. Для оказания первой помощи пострадавшим необхо-
димо:  вывести  пострадавшего  на  свежий  воздух,  расстегнуть  одежду,
дать понюхать нашатырный спирт, тепло укрыть (но не дать заснуть)
и вызвать скорую помощь. При отсутствии дыхания у пострадавшего -
вынести его на свежий воздух и делать искусственное дыхание до при-
бытия врача.

2.2 Монтаж котла

КСКТ 00.00.000-02 РЭ

При принятии проектных решений по размещению котлов и устройству

коммуникаций рекомендуется выполнение положений следующих докумен-
тов, в зависимости от применения:



СП 41-104-2000 «Проектирование автономных источников тепло-
снабжения»;



СП 31-106-2002 «Проектирование и строительство инженерных
систем одноквартирных жилых домов».

Установленный в соответствии с проектом котел должен быть подсое-

динен в общем случае к трубопроводам системы отопления, к канализации, к
газопроводу и к дымоходу с соблюдением действующих норм и правил вы-
полнения соответствующих работ.

Подключение котла к газопроводу производится в соответствии с тех-

ническими условиями на подключение газа, полученными в местной газо-
снабжающей организации.

Рекомендации по обустройству системы отопления, системы ГВС и сис-

темы дымоудаления приведены в разделах 2.3, 2.4 и 2.5.

Котлы могут работать в системах водяного отопления с естественной

или  принудительной  циркуляцией  теплоносителя  с  рабочим  давлением  во-
ды до 0,3 МПа (3 бар) и максимальной температурой воды на выходе из кот-
ла  до  80°С.  Причем,  в  системах  отопления  с  принудительной  циркуляцией
теплоносителя  для  компенсаций  температурных  расширений  теплоносите-
ля могут применяться открытые расширительные баки и герметичные мем-
бранные  расширительные  баки.  Системы  отопления  могут  быть  однотруб-
ными и двухтрубными.

Выбор типа системы отопления конкретного объекта зависит от эконо-

мических,  технологических  и  эстетических  требований.  Среди  многих  кри-
териев,  предъявляемых  к  любой  инженерной  системе,  общими  критериями
для  всех  видов систем являются  надежность и работоспособность. Поэтому,
выполнение  проектных  решений  должно  осуществляться  специалистами  в
области отопления.

Внимание! Запрещается для перемещения котла использовать кон-

структивные элементы горелки и теплообменника.

2.3 Рекомендации по системе отопления

Внимание! Ошибочные проектные решения или монтаж системы

отопления без соответствия проектной документации может привести к
некачественному теплоснабжению объекта, некорректной работе котла
и выходу из строя его элементов.

КСКТ 00.00.000-02 РЭ

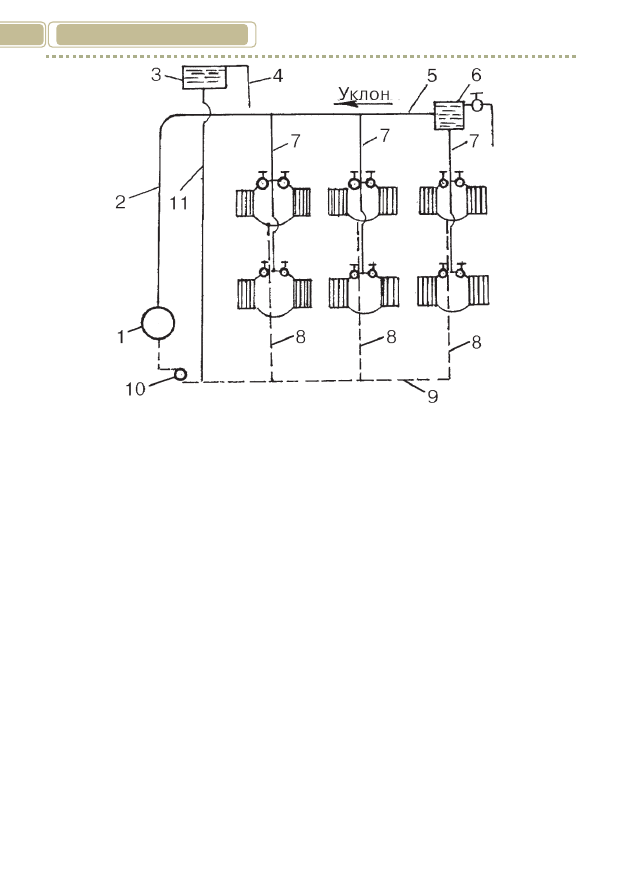

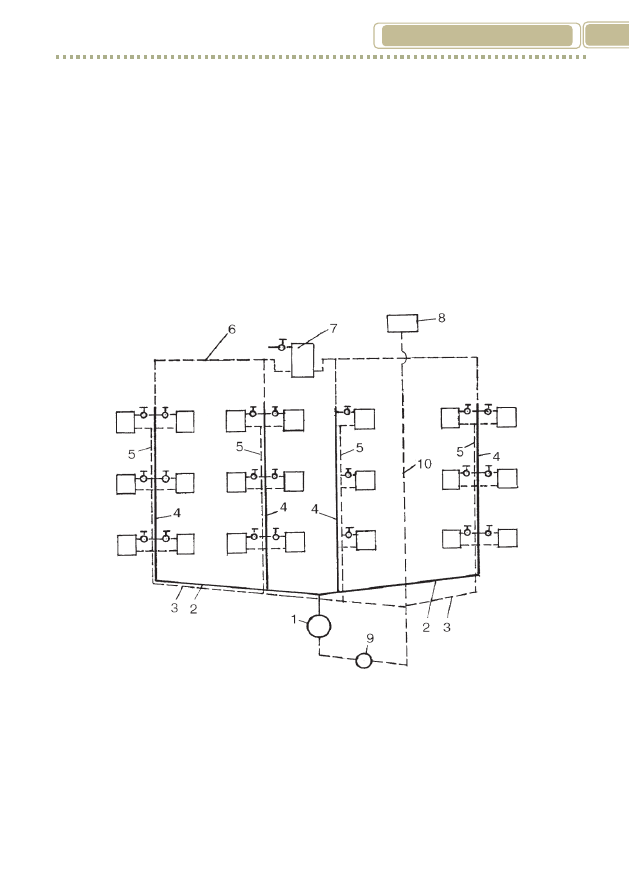

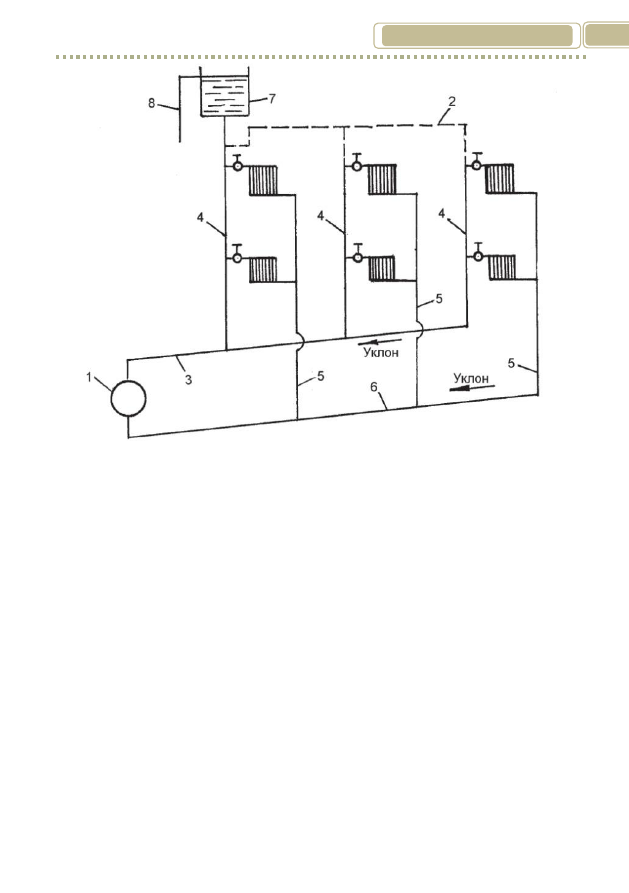

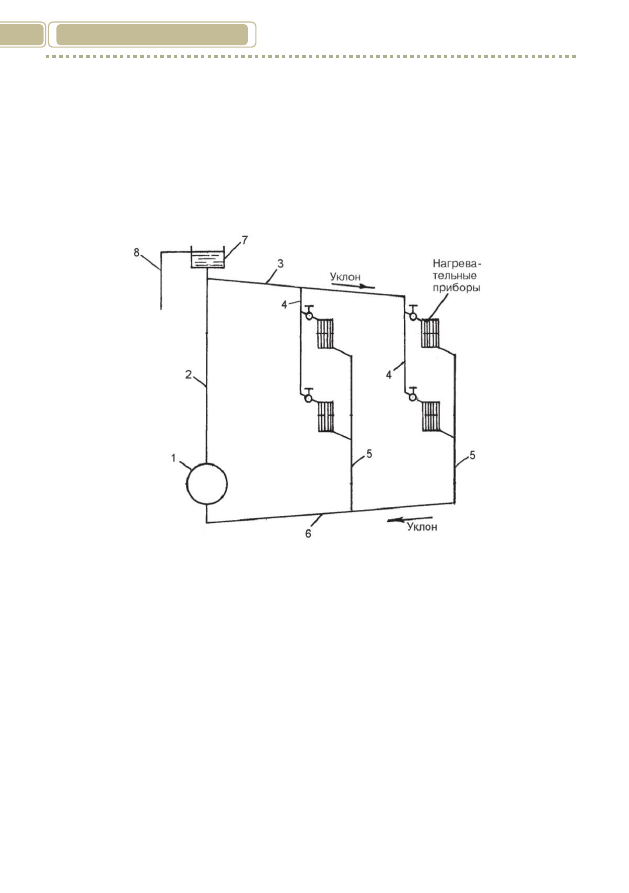

Системы водяного отопления с естественной циркуляцией тепло-

носителя.  Принципиальные  схемы  системы  водяного  отопления  с  естест-
венной  циркуляцией  теплоносителя  показаны  на  рисунках  23  и  24.  Вода  от
котла к приборам теплообменника и обратно двигается под действием гид-
ростатического  напора,  возникающего  благодаря  различной  плотности  ох-
лажденной и нагретой жидкости (теплоносителя).

Рисунок 23. Система водяного отопления с естественной циркуляцией (верхняя развод-

ка)

1 — котел; 2 — главный стояк; 3 — разводящая линия; 4 — горячие стояки; 5 — обрат-
ные стояки;6 — обратная линия; 7 — расширительный бак; 8 — сигнальная линия

Месторасположение котла определяет проектная организация, произ-

водившая  расчет  системы  отопления  с  естественной  циркуляцией.  При
этом, протяженность и диаметры подающего и обратного трубопроводов, а
также их уклоны в значительной степени обуславливаются как расположе-
нием котла в плане, так и отметкой (расположение по высоте относительно
отопительных  приборов)  его  установки.  Гидравлический  расчет  системы
отопления,  как  правило,  совмещается  с  тепловым  расчетом  и  подбором
отопительных приборов (радиаторов).

КСКТ 00.00.000-02 РЭ

Рисунок 24. Система водяного отопления с естественной циркуляцией (нижняя развод-

ка)

1 — котел; 2 — воздушная линия; 3 — разводящая линия; 4 — горячие стояки; 5 — об-
ратные стояки; 6 — обратная линия; 7 — расширительный бак; 8 — сигнальная линия

Запорная арматура, предусмотренная в системе отопления с естествен-

ной  циркуляцией  должна  иметь  минимальное  гидравлическое  сопротивле-
ние.  Могут  применяться  шаровые  краны,  пробко-сальниковые  краны  и  за-
движки.  Для  улавливания  механических  частиц,  как  правило,  используются
грязевики,  а  не  механические  сетчатые  фильтры;  применение  запорно-
регулирующей арматуры перед отопительными приборами или непосредст-
венно на них, как правило, малоэффективно или даже вредно.

Важным элементом открытой системы отопления с естественной цир-

куляцией теплоносителя является открытый расширительный бак, типовая
конструкция и схемы подключения которого в систему отопления представ-
лены  на  рисунках  25  и  26.  Расширительные  баки  служат  для  компенсации
температурного  расширения  воды  при  повышении  или  понижении  ее  тем-
пературы.  Открытые  расширительные  баки  устанавливают  над  верхней
точкой  системы  отопления.  Контрольная  и  переливная  трубы  от  бака
(должны быть выполнены с разрывом струи) выведены в канализацию. Бак
должен  быть  защищен  от  замерзания  с  помощью  теплоизоляции  и  за  счет
обеспечения циркуляции теплоносителя в нем.

КСКТ 00.00.000-02 РЭ

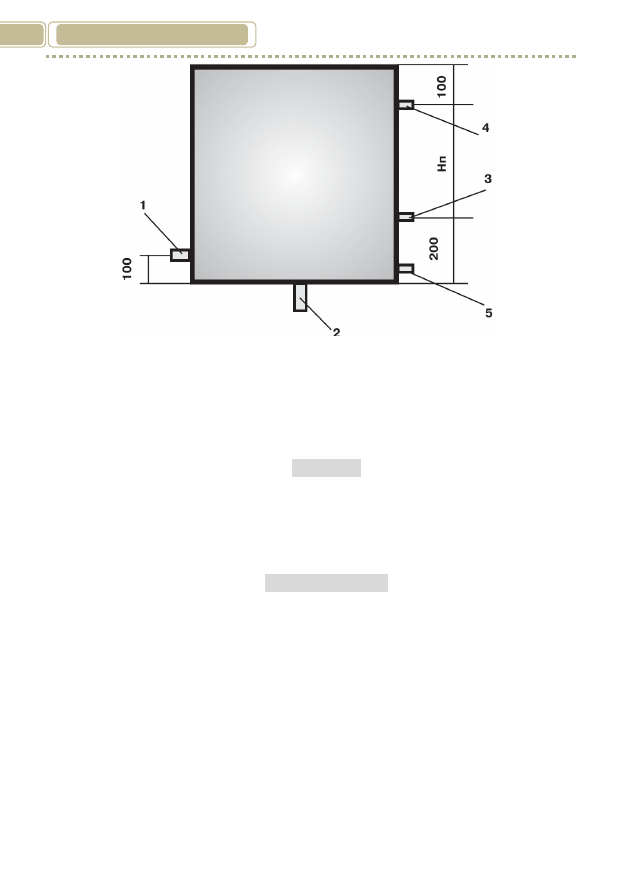

Рисунок 25. Типовая конструкция открытого расширительного бака

1 — к расширительному трубопроводу; 2 — к циркуляционному трубопроводу; 3 — к
контрольному трубопроводу; 4 — к переливному трубопроводу; 5 — к реле уровня (при
наличии такового); Н

– полезная высота бака

Полезный объем такого бака, в зависимости от расчетной температуры

воды в системе определяется по формуле:

, л,

где A – коэффициент, учитывающий расчетную температуру воды в сис-
теме. Для значения температуры не более 95

С коэффициент А=0,045;

– объем воды в системе отопления, л.

Полезная высота круглого бака определяется по формуле:

/(785

), м,

где D – диаметр бака, м.

В гравитационной системе отопления с верхней разводкой можно ис-

пользовать схему в), представленную на рисунке 14, предусматривающую
присоединение открытого расширительного бака к верхней точке подающей
магистрали.

При размещении расширительного бака в отапливаемом помещении

циркуляционный трубопровод может не устанавливаться.

КСКТ 00.00.000-02 РЭ

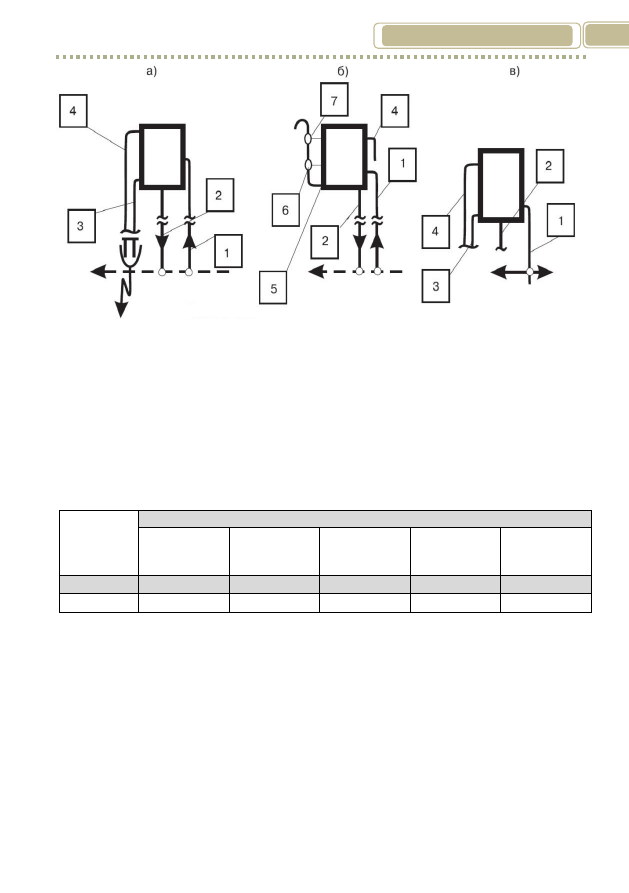

Рисунок 26. Схемы присоединения открытых расширительных баков

а) к обратной магистрали в насосной системе отопления с ручным контролем;

б) к обратной магистрали в насосной системе с автоматизированной сигнализацией и

регулированием воды в баке;

в) к подающей магистрали в гравитационной системе отопления.

Рекомендуемые диаметры соответствующих патрубков открытого рас-

ширительного бака и трубопроводов приведены в таблице 5.

Таблица 5

Объем

бака, л

Диаметры патрубков для присоединения к трубопроводам, Ду

расшири-

тельный

циркуляци-

онный

контроль-

ный

переливной

реле уровня

До 500

Свыше 500

Смонтированная система отопления должна быть тщательно промыта

проточной водой для удаления механических частиц, и подвергнута гидрав-
лическому испытанию собственным гидростатическим давлением в течение
суток  или,  при  технической  возможности,  давлением  до  1,5  бар  в  течение
6…10  часов  для  выявления  возможных  утечек.  Между  промывкой  системы,
гидравлическим  испытанием  и  заполнением  рабочим  теплоносителем
должны быть минимальные промежутки времени, т.к. незаполненная водой
система  подвергается  интенсивной  коррозии.  По  этой  же  причине  опорож-
нять  работающую  систему  нужно  только  в  случаях  крайней  необходимости
на  минимально  возможные  промежутки  времени.  Перед  работой  система
отопления должна быть заполнена водой. Желательно заполнение произво-
дить через самую нижнюю точку системы для равномерного вытеснения из

КСКТ 00.00.000-02 РЭ

нее  воздуха.  Заполнение  должно  производиться  через  подпиточный  трубо-
провод  системы  отопления.  Заполнение  системы  проводят  до  начала  выте-
кания  воды  через  контрольную  трубку  расширительного  бака.  Только  убе-
дившись  в  отсутствии  утечек  воды  из  системы  отопления  и  в  отсутствии
утечек газа из газопровода, приступают к запуску котла в работу.

В системах с естественным побуждением в зданиях небольшой этажно-

сти величина циркуляционного давления невелика, и поэтому  в них  нельзя
допускать больших скоростей движения воды в трубах; следовательно, диа-
метры  труб  должны  быть  большими.  Система  может  оказаться  экономиче-
ски  невыгодной.  Поэтому  применение  систем  с  естественной  циркуляцией
допускается лишь для небольших зданий и помещений.

Перечислим недостатки систем отопления с естественной циркуляци-

ей воды:

• ограничен радиус действия (до 30 м по горизонтали) из-за неболь-

шого циркуляционного давления;

• повышенная стоимость в связи с применением труб большого диа-

метра;

• увеличенный расход металла и повышенные затраты труда на мон-

таж системы;

• замедлено включение системы в действие;
• возможность замерзания воды в трубах, проложенных в неотапли-

ваемых помещениях.

Вместе с тем, отметим преимущества системы с естественной циркуля-

цией воды, определяющие в отдельных случаях ее выбор:

•  относительная простота устройства и эксплуатации;
•  отсутствие насоса, а соответственно, шума и вибраций;
•  сравнительная  долговечность (при правильной эксплуатации систе-

ма может действовать 35–40 лет и более без капитального ремонта);

• саморегулирование, обуславливающее выравнивание температур в

отапливаемых помещениях.

В системе при изменении температуры и плотности воды изменяется и

расход  вследствие  возрастания  или  уменьшения  естественного  циркуляци-
онного  давления.  Одновременное  изменение  температуры  и  расхода  воды
обеспечивает  теплопередачу  приборов,  необходимую  для  поддержания  за-
данной  температуры  помещений,  т.  е.  придает  системе  тепловую  устойчи-
вость.

Системы водяного отопления с принудительной циркуляцией теп-

лоносителя. В системах водяного отопления с естественной циркуляцией
циркуляционные давления измеряются всего лишь десятками миллиметров
водяного столба. Столь малые давления не позволяют устраивать данные
системы в зданиях, имеющих большую протяженность, кроме того, они тре-

КСКТ 00.00.000-02 РЭ

буют применения труб значительных диаметров, что ведет к большому рас-
ходу металла.

Перечисленных недостатков лишены системы водяного отопления с

принудительной  циркуляцией  (насосные  системы).  В  них  циркуляция  воды
создается  центробежными  насосами.  Насосы,  действующие  в  замкнутых
кольцах  системы  отопления,  заполненных  водой,  воду  не  поднимают,  а
только перемещают, создавая циркуляцию, и поэтому называются циркуля-
ционными.  Циркуляционный  насос  включают,  как  правило,  в  обратную  ма-
гистраль  системы  отопления  для  увеличения  срока  службы  деталей,  взаи-
модействующих  с  горячей  водой  (впрочем,  для  современных  насосов,  рас-
считанных  для  работы  с  теплоносителем  с  температурой  110

С…140

С это

положение – не актуально). На рисунках 27 и 28 представлены схемы систем
водяного отопления с принудительной циркуляцией.

Рисунок 27. Системы водяного отопления с принудительной циркуляцией (нижняя раз-

водка)

1 — котел; 2 — подающая линия; 3 — обратная линия; 4 — подающие стояки; 5 — обрат-
ные стояки; 6 — воздушная линия; 7 — воздухосборник; 8 — расширительный бак; 9 —
насос; 10 — расширительная труба

КСКТ 00.00.000-02 РЭ

Рисунок 28. Системы водяного отопления с принудительной циркуляцией (верхняя

разводка)

1 — котел; 2 — главный стояк; 3 — расширительный бак; 4 — сигнальная линия; 5 —
подающая линия; 6 — воздухосборник; 7 — подающие стояки; 8 — обратные стояки; 9 —
обратная линия; 10 — насос; 11 — расширительная труба

В насосной системе отопления малоэтажного здания можно использо-

вать  схему  а),  представленную  на  рисунке  26,  предусматривающую  присое-
динение  открытого  расширительного  бака  к  обратной  магистрали  вблизи
всасывающего  патрубка  циркуляционного  насоса.  При  этом  расширитель-
ный и циркуляционный трубопроводы присоединяются к обратной магист-
рали на расстоянии не менее 2 м друг от друга. Вывод контрольной и пере-
ливной труб необходимо осуществить к раковине (канализации) с разрывом
струи.  Рекомендуемые  диаметры  соответствующих  патрубков  открытого
расширительного бака и трубопроводов приведены в таблице 5.

В насосной системе отопления многоэтажного здания можно использо-

вать  схему  б),  представленную  на  рисунке  26,  предусматривающую  присое-
динение  открытого  расширительного  бака  к  обратной  магистрали  вблизи
всасывающего  патрубка  циркуляционного  насоса.  При  этом  для  зданий
этажностью в 9 этажей и более, расширительный и циркуляционный трубо-
проводы  могут  присоединяться  к  обратной  магистрали  на  небольшом  рас-
стоянии  друг  от  друга,  определяемом  лишь  конструктивной  необходимо-
стью.  В  этом  случае  допускается  уменьшать  диаметру  расширительной  и
циркуляционной труб до Ду15…Ду20. Вывод переливной трубы необходимо
осуществить  в  водосточный  стояк.  Вместо  контрольной  трубы  необходимо

КСКТ 00.00.000-02 РЭ

установить электрическую сигнализацию с автоматическим управлением
подпитки системы с помощью двух реле, установленных на соединенной с
атмосферой трубе 5. Рекомендуемые диаметры соответствующих патрубков
открытого расширительного бака и трубопроводов приведены в таблице 5.

При размещении расширительного бака в отапливаемом помещении

циркуляционный трубопровод может не устанавливаться.

Применение насосных систем отопления позволяет существенно увели-

чить  протяженность  трубопровода  и  уменьшить  металлоемкость  системы
отопления за счет уменьшения диаметров разводящих  трубопроводов. Кро-
ме  того,  с  установкой  циркуляционного  насоса  появляется  возможность
применения  новых  схемных  решений  системы  отопления,  например,  отказ
от  верхней  разводки  трубопроводов.  Однако  применение  насосных  систем
отопления возможно только при условии надежного электроснабжения.

На рисунках 27 и 28 представлена схема подключения котла в систему

водяного  отопления  с  принудительной  циркуляцией  с  применением  герме-
тичного мембранного расширительного бака.  Основное отличие этой схемы
в том, что на линии «обратной» воды перед котлом установлены циркуляци-
онный  насос  и  закрытый  (мембранный)  расширительный  бак.  Расшири-
тельный бак и насос устанавливаются в одном помещении вместе с котлом,
что  упрощает  монтаж  системы  и  не  требует  дополнительного  утепления.
Также отпадает необходимость устанавливать  трубы увеличенного диамет-
ра и соблюдать уклоны при монтаже горизонтальных участков труб. Однако
необходимо  заметить,  что  не  следует  сильно  уменьшать  диаметр  труб,  так
как при уменьшении диаметра происходит повышение сопротивления, сни-
жается объём теплоносителя проходящего через радиаторы за единицу вре-
мени  и,  следовательно,  резко  повышается  требуемая  мощность  насоса.  Так
как система является закрытой (герметичной), то не происходит испарения
теплоносителя и отпадает необходимость контролировать его уровень.

Расширительные мембранные баки разделены мембраной на две каме-

ры: водяную и газовую. При нагреве системы расширяющаяся вода попадает
в водяную камеру, а после охлаждения – выдавливается в систему отопления
газом, находящимся под давлением в газовой камере. Водяная и газовая ка-
меры в связи с герметичностью и подвижностью мембраны постоянно нахо-
дятся под равным давлением.

На практике герметичные расширительные баки подбирают в зависи-

мости  от  водяной  емкости  системы,  температурного  режима,  рабочего  дав-
ления  системы,  характеристик  оборудования  и  наличия  в  воде  антифриза.
Подбор  бака,  способ  его  установки  и  подсоединения  к  системе  отопления
осуществляется  специалистами  на  основании  нормативных  требований,
учитывая рекомендации изготовителей баков.

КСКТ 00.00.000-02 РЭ

На рисунках 29 и 30 представлены схемы подключения котла к систе-

ме  отопления  с  естественной  циркуляцией  (гравитационной  системе)  и  к
системе  ГВС.  Горячая  вода  приготавливается  во  внешнем  емкостном  тепло-
обменнике  (бойлере).  На  рисунке  29  представлена  схема  подключения  бой-
лера  в  систему  отопления  без  насоса,  т.е.,  циркуляция  теплоносителя  по
змеевику  теплообменника  происходит  подобно  циркуляции  теплоносителя
в  отопительных  приборах.  Достоинством  такой  схемы  есть  то,  что  системы
отопления  и  ГВС  работают  без  внешнего  подвода  электрической  энергии.
Недостатком  такой  системы  есть  невозможность  автоматизации,  большая
инерционность. Для нагрева воды в неотопительный сезон необходимо пре-
дусмотреть  возможность  отключения  системы  отопления  от  котла.  Кроме
того,  следует  помнить,  что  работа  котла  на  нужды  отопления  и  ГВС  одно-
временно в пиковых режимах не позволяет обеспечить отопление объекта в
полной мере, если мощность котла выбрана без учета мощности бойлера.

Интенсифицировать и автоматизировать процесс приготовления го-

рячей воды для системы ГВС в бойлере возможно, применив для обеспече-
ния циркуляции через змеевик теплообменника циркуляционный насос, как
показано на рисунке 30. В этом случае, без внешнего подвода электрической
энергии, система ГВС будет неработоспособна. В общем случае мощность
бойлера ограничена теплопроизводительностью котла.

На рисунках 31 и 32 представлены схемы подключения котла к систе-

ме отопления с принудительной циркуляцией (насосной системе) и к систе-
ме ГВС. Горячая вода приготавливается во внешнем емкостном теплообмен-
нике (бойлере). На рисунке 31 представлена схема подключения бойлера с
помощью обособленного циркуляционного насоса. На рисунке 32 представ-
лена схема подключения бойлера с помощью трехходового клапана.

2.4 Рекомендации по системе ГВС

Внимание! Прогрев системы отопления с естественной циркуля-

цией происходит  медленно. При этом вначале повышается температу-
ра главного стояка, потом ближайших стояков и отопительных прибо-
ров, и, наконец, наиболее удаленных стояков и приборов. В  зависимо-
сти  от  внешних  метеорологических  факторов,  во  время  прогрева  сис-
темы  отопления  возможно  обильное  образование  конденсата  с  воз-
можным его вытеканием за пределы котла, что само по себе не являет-
ся признаком некачественного изготовления. После полного  прогрева
системы отопления процесс образования конденсата прекратится.

КСКТ 00.00.000-02 РЭ

Ри

су

. С

хе

од

лю

че

бой

ле

ра

рави

ацио

ой

сте

ме

Котлы водогрейные газовые напольные КТН. РУКОВОДСТВО 00.00.000-02 РЭ - часть 3
