Котлы водогрейные газовые напольные КТН. РУКОВОДСТВО 00.00.000-02 РЭ - часть 2

КСКТ 00.00.000-02 РЭ

Котлы состоят из следующих основных частей:



теплообменник с топкой и сборником продуктов сгорания;



газогорелочное устройство с газовой автоматикой;



декоративный кожух.

Основные узлы, части и детали котлов КТН 50 СЕ, КТН 100 СЕ и КТН 1

100 СЕ представлены на рисунках 12, 13 и 14 соответственно. Котлы КТН 50
СЕ(Т), КТН 100 СЕ(Т) и КТН 1 100 СЕ(Т) отличаются лишь наличием установ-
ленных на патрубки дымовых газов и подключенных к электрической схеме
котла турбоприставок. Устройство турбоприставок приведено в комплект-
ной документации ТП 00.00.000 РЭ «Турбоприставка ТП. Руководство по экс-
плуатации»

Котел выполнен в виде коробчатой конструкции, предназначенной для

установки  на  полу.  Все  основные  элементы  котла  смонтированы  в  едином
корпусе котла, конструктивно объединяющий жаротрубный теплообменник
1,  топку  2,  сборник  продуктов  сгорания  3  и  газогорелочное  устройство  4.
Теплообменник  котла  представляет  собой  сварную  конструкцию  из  листо-
вой  стали  и  отрезков  труб,  которые  образуют  две,  не  соединенные  между
собой полости. В одной из них находится вода (нагреваемая  среда), а в дру-
гой  газо-воздушной  перемещаются  продукты  сгорания  (греющая  среда).
Теплообменник  изготовлен  так,  что  в  нижней  его  части  имеется  большой
свободный  объем,  ограниченный  с  тыльной  стороны  и  по  бокам,  образую-
щий  топку  2.  Над  топкой  расположен  пучок  трубок  теплообменника,  кото-
рый соединяет топку с верхней частью газо-воздушного тракта – сборником
продуктов сгорания 3. В котлах КТН 1 100 СЕ над теплообменником закреп-
лена  распределительная  пластина.  В  верхней  части  сборника  котлов  КТН
1 100 СЕ для организованного отвода продуктов сгорания в дымоход имеет-
ся специальный патрубок 14.  Для котлов КТН  50  СЕ и КНТ 100 СЕ патрубок
для  организованного  отвода  продуктов  сгорания  в  дымоход  выполнен  над
боковым  коробом  28,  соединенным  со  сборником  сбоку.  Газогорелочное
устройство 4 представляет собой металлическую пластину  5 (фронтальный
лист)  на  котором  с  наружной  стороны  закреплен  газовый  коллектор  с  со-
плами 7, а на внутренней стороне против сопел размещены основные горел-
ки  19.  На  фронтальном  листе  также  закреплен  блок  запальника  (пилотная
горелка)  6,  состоящий  из  собственно  запальника  и,  расположенных  по  обе
стороны от него электрода розжига и ионизационного электрода, контроли-
рующего  наличие  пламени.  Фронтальный  лист  присоединен  к  теплообмен-
нику  таким  образом,  что  горелки  и  рабочие  части  блока  запальника  разме-
щаются в топке, а коллектор с соплами и выводы ионизационного электрода
и  электрода  розжига  находятся  вне  топки.  Подвод  газа  к  коллектору  с  со-
плами  производится  через  газовый  редуктор  (газовую  автоматику)  8.  Газо-
вый редуктор присоединен трубопроводами к коллектору и к запальнику.

КСКТ 00.00.000-02 РЭ

-те

пл

оо

нн

;

-то

пка

;

-с

ов

сг

я;

-г

зо

го

ое

ст

ств

о;

-фр

нт

ьн

ст

га

зог

о-

но

го

стр

ой

ст

ва

;

-б

ок

за

ьн

;

-г

зов

л-

то

оп

;

-г

зо

вы

то

(

ок

но

в)

;

око

вы

те

нк

ор

вн

ог

ож

ха

;

-пе

ня

сте

нк

ти

но

го

ож

;

-ве

няя

ст

нк

вн

ог

ож

ха

;

-па

тр

юч

сте

то

пл

е-

ни

;

-п

ок

тво

од

ов

сг

;

-б

ок

ва

ог

те

ст

;

-с

та

за

ор

яг

;

-д

тяг

(те

ос

та

т)

;

-пл

сти

ов

ор

вн

шк

;

-г

ор

;

-ж

(д

га

)

;

ту

за

то

;

-п

сте

нк

ти

но

го

ож

у-

ха

;

-те

ома

номе

;

-р

гу

ят

ор

те

ос

та

;

см

тр

ово

ок

но

;

-г

ьз

тч

те

пе

ту

;

шк

вл

ни

; 2

-б

око

во

ко

Ри

су

. О

сн

ов

зл

ы,

ча

сти и де

та

ли

тл

ов

КСКТ 00.00.000-02 РЭ

-те

пл

оо

нн

; 2

-то

пка

; 3

-с

ов

сг

я;

га

зо

-г

ое

стр

ой

ство

;

-ф

он

та

ьн

ст

зо

го

е-

оч

ог

стр

ой

ства

;

-б

ок

за

па

ьни

;

-г

зов

ол

к-

то

со

пл

;

-г

зов

то

(б

ок

нов

);

око

вы

те

нк

ор

вн

ог

ож

ха

;

-пе

яя

те

нк

ти

но

го

ож

;

-ве

няя

сте

нк

вн

ог

ож

ха

;

-п

по

юч

сте

от

оп

е-

ни

;

-па

ок

тво

од

ов

сг

я;

-б

ок

ва

ог

те

ст

;

-с

та

за

то

тя

ги

;

-д

тяг

(

те

ст

);

-пл

ст

ва

вн

шк

;

го

;

-ж

ов

(д

ог

)

;

ту

за

то

;

-п

сте

нк

ти

но

го

ож

у-

ха

;

-те

ома

номе

;

-р

гу

ят

ор

те

ос

та

;

см

тр

ов

ое

окн

о;

-г

ьз

тч

те

пе

ту

;

шк

вл

ни

; 2

-б

око

во

ко

Ри

су

. О

сн

ов

зл

ы,

ча

сти и де

та

ли

тл

ов

КСКТ 00.00.000-02 РЭ

-те

пл

оо

нн

;

-т

оп

;

-с

ор

ни

ов

сг

;

-г

зо

го

оч

ное

стр

ой

ст

во

;

-фр

нт

ьн

ст

га

зог

ор

оч

ног

ст

ст-

ва

;

-б

ок

за

па

ни

;

-г

зов

ол

оп

;

-г

зовы

к-

то

(б

ок

ов)

;

-б

оков

сте

нк

ти

но

го

ож

ха

;

пе

няя

те

нк

ор

вн

ог

ож

ха

;

-ве

хн

яя

те

нк

ти

о-

го

ож

;

-п

од

юч

си

сте

от

оп

я;

па

ок

от

од

пр

од

то

сг

ор

я;

-б

ва

ог

ст

а-

та

;

-с

та

за

то

тяг

;

-д

тч

яг

(те

ос

та

т)

;

-пл

сти

ва

ти

на

шк

;

-г

;

-ж

ов

(

га

)

;

ту

за

то

;

-п

ор

на

сте

нк

ор

ног

ож

ха

;

те

ом

оме

;

-р

гу

то

те

ст

та

;

-с

ов

ое

но;

ги

ьз

тч

те

пе

ту

; 27

-б

об

шк

тч

вл

ни

Ри

су

. О

сн

ов

зл

ы,

ча

сти и де

та

ли

тл

ов

КСКТ 00.00.000-02 РЭ

Теплообменник с топкой покрыт эффективной теплоизоляцией с фоль-

гированной наружной поверхностью. Материал теплоизоляции при нагреве
не выделяет токсичных веществ.

Декоративный кожух котла состоит из двух боковых 9, передней 10,

верхней  11  и  приборной  22  стенок.  Органы  управления  газовой  арматурой
выведены  через  верхнюю  стенку  в  передней  ее  части.  Доступ  к  органам
управления  в  котлах  КТН  50  СЕ,  КТН  100  СЕ  и  КТН  1  100  СЕ  ограничивает
открывающаяся пластиковая декоративная крышка 18. Под крышкой распо-
ложена  лицевая  панель  пульта  управления  24  с  кнопками  управления  и
жидкокристаллическим  дисплеем  23.  Под  приборной  стенкой  за  пластико-
вой вставкой расположен корпус пульта управления 28.

Для подключения котла к внешним трубопроводам отопления от соот-

ветствующих элементов котла выведены патрубки 12 и 13.

Продукты сгорания, образовавшиеся в топке, проходят через теплооб-

менник, состоящий из нескольких рядов жаровых труб 20, в которых для
интенсификации теплообмена размещены турбулизаторы из нержавеющей
стали 21.

Над теплообменником котлов КТН 1 100 СЕ в боковой части сборника

продуктов  сгорания  расположен  стабилизатор  тяги  16  со  смонтированным
на  нем  датчиком  тяги  17.  У  котлов  КТН  50  СЕ  и  КТН  100  СЕ  стабилизатор
тяги со смонтированным на нем датчиком тяги располагается в нижней час-
ти бокового короба под патрубком для отвода продуктов сгорания. Стабили-
затор  тяги  предназначен  для  снижения  влияния  внешних  метеорологиче-
ских  факторов  (температуры,  влажности,  скорости  ветра)  на  величину  раз-
режения в топке.

Визуальный контроль работы запальника 6 и горелки 19 осуществля-

ется через смотровое окно 25, которое расположено на фронтальном листе 5
газогорелочного устройства. Через переднюю стенку теплообменника в
верхней ее части выведена гильза для установки датчиков температуры 26 и
бобышка для датчика давления 27. Под приборной стенкой закреплен блок
аварийного термостата 15.

Для котлов КТН 100 СЕ все вышеописанные элементы, кроме стенок де-

коративного кожуха 9, 10 и 11, повторяются для каждой из секций. Стенки
декоративного кожуха являются общими для обеих секций.

Котлы используют для горения воздух помещения, в котором они уста-

новлены (имеют открытую камеру сгорания). Для котлов КТН СЕ приток
воздуха и удаление дымовых газов осуществляется естественным образом -

1.5 Конструктивные особенности

КСКТ 00.00.000-02 РЭ

за счет разности их плотностей. Котлы КТН СЕ снабжены стабилизаторами
тяги и имеют систему контроля отвода продуктов сгорания.

Для котлов КТН СЕ(Т) удаление дымовых газов осуществляется прину-

дительно  -  за  счет  работы  дымососа,  установленного  после  стабилизатора
тяги.  За  счет  искусственно  создаваемого  в  топочной  камере  разрежения
обеспечивается  приток  воздуха  на  горение  из  помещения,  где  установлен
котел.  Котлы  КТН  СЕ(Т)  снабжены  стабилизаторами  тяги  и  имеют  систему
контроля отвода продуктов сгорания.

Стальной теплообменник выполнен из цельнокатаных котловых тол-

стостенных  труб  со  встроенными  турбулизаторами,  выполненными  из  не-
ржавеющей  стали,  что  увеличивает  срок  службы  котла  и  долговременное
поддержание  его  эксплуатационных  характеристик.  За  счет  оригинальной
конструкции  теплообменника  и  оптимальной  организации  подачи  воздуха
для горения,  работа котла  бесшумна.

В котлах предусмотрена возможность регулирования температуры во-

ды на выходе из котла с помощью задания соответствующей уставки на дис-
плее платы управления. При подключении дополнительных приборов дис-
танционного управления (например, комнатного термостата), существует
возможность поддерживать значение температуры воздуха в помещении,
установливаемое Пользователем.

Котлы КТН 100 СЕ, выполненные на базе двух теплообменников, по-

зволяют  независимо  эксплуатировать  каждую  из  секций.  Котлы  КТН  100
СЕ В и КТН 100 СЕ(Т) В с платами каскадного управления поставляются с
секциями,  готовыми  работать  «в  каскаде».  То  есть,  котел  КТН  100  СЕ  В
или КТН 100 СЕ(Т) В представляет собой «каскад» из двух секций.

Конструкция котла обеспечивает:



автоматическое поддержание заданной температуры теплоносителя;



автоматическую корректировку задания температуры теплоносите-
ля в зависимости от текущей температуры наружного воздуха или
температуры воздуха в отапливаемом помещении;



автоматический электронный розжиг;



управление внешними устройствами (циркуляционным насосом,
вентилятором, трехходовым клапаном);



модуляцию пламени горелок (изменение мощности котла в установ-
ленном диапазоне);



блокировку подачи газа при кратковременном прекращении подачи
газа или при погасании горелки;



блокировку подачи газа к котлу по превышению значения макси-
мально допустимой температуры теплоносителя или при выходе из
строя датчика температуры котла;

КСКТ 00.00.000-02 РЭ



блокировку подачи газа к котлу при попадании продуктов сгорания
в помещение, где установлен котел;



для котлов КТН СЕ(Т) блокировку подачи газа к котлу при выходе из
строя дымососа турбоприставки;



возможность диспетчеризации (дистанционного управления и дис-
танционной передачи данных о работе котла).

1.6.1. Для работы автоматики безопасности и регулирования режимами

работы котлов КТН СЕ, а также для работы подключенного к котлу внешнего
оборудования с потреблением электроэнергии требуется подключить котел
к внешней сети электропитания. В обязательном порядке котел и подклю-
ченное к нему оборудование должно быть заземлено.

Схема выполнения подключения к сети электропитания и заземления

для котлов КТН СЕ А, КТН СЕ Б, КТН СЕ(Т) А и КТН СЕ(Т) Б представлена на
рисунке 15.

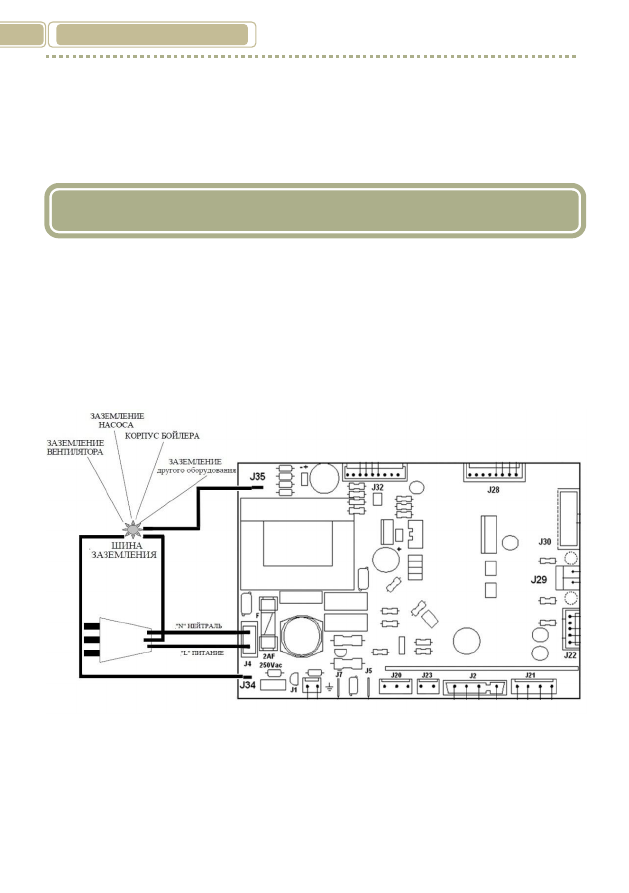

Рисунок 15. Схема подключения к сети электропитания и заземления котлов КТН СЕ А,

КТН СЕ Б, КТН СЕ(Т) А и КТН СЕ(Т) Б

Схема выполнения подключения к сети электропитания и заземления

для котлов КТН СЕ В, КТН СЕ Г, КТН СЕ(Т) В и КТН СЕ(Т) Г с платой каскадно-
го управления представлена на рисунке 16.

1.6 Электрическая схема

КСКТ 00.00.000-02 РЭ

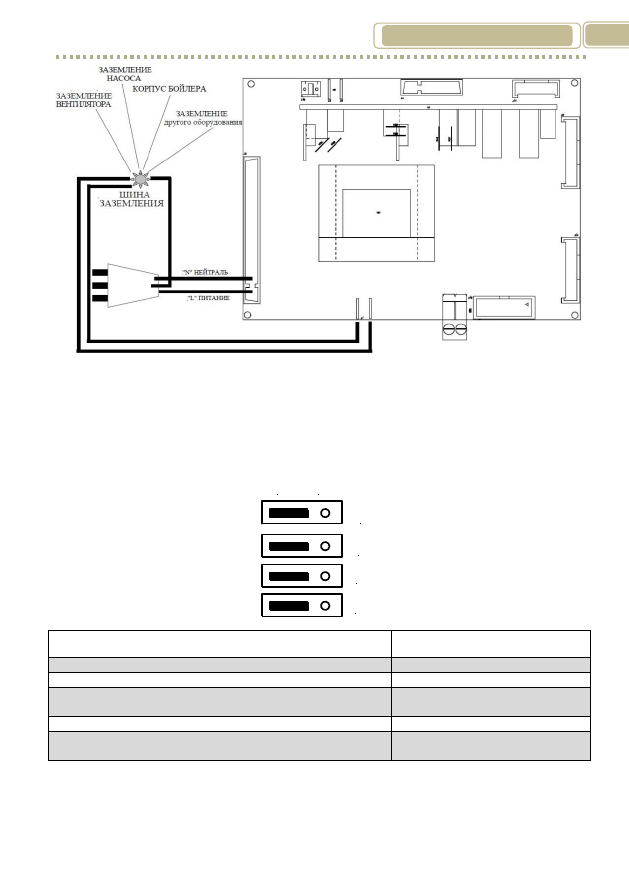

Рисунок 16. Схема подключения к сети электропитания и заземления котлов КТН СЕ В,

КТН СЕ Г, КТН СЕ(Т) В и КТН СЕ(Т) Г с платой каскадного управления

На платах пультов управления котлами расположены группы переклю-

чателей (джамперов) режимов работы котла. Назначение DIP - переключате-
лей представлено на рисунке 17.

JP 7

JP 8

JP 9

JP 10

Разомкнут (0) /замкнут (1)

Переключатели

Тип топлива: природный газ / сжиженный газ

JP1

Тип топочной камеры: закрытая / открытая

JP7

Исключение часто повторяющихся операций /останов по
времени работы

JP8

Один газовый клапан / Два газовых клапана

JP9

ГВС: подготовка воды в баке запаса воды/непрерывное
приготовление воды на ГВС по запросу датчика протока

JP10

Рисунок 17. Назначение DIP - переключателей

Схема внешних подключений элементов управления, регулирования,

индикации, датчиков, а также исполнительных механизмов и предохрани-

КСКТ 00.00.000-02 РЭ

тельных устройств к управляющему контроллёру котлов серии КТН СЕ(Т)
(плата 384 РСМ) представлена на рисунке 18.

На рисунке 19 представлена схема внешних подключений котлов КТН

СЕ В, КТН СЕ Г с платой каскадного управления 960KV2, а на рисунке 20
представлена схема внешних подключений контроллеров котлов КТН СЕ(Т)
В, КТН СЕ(Т) Г с платой каскадного управления 960KV2.

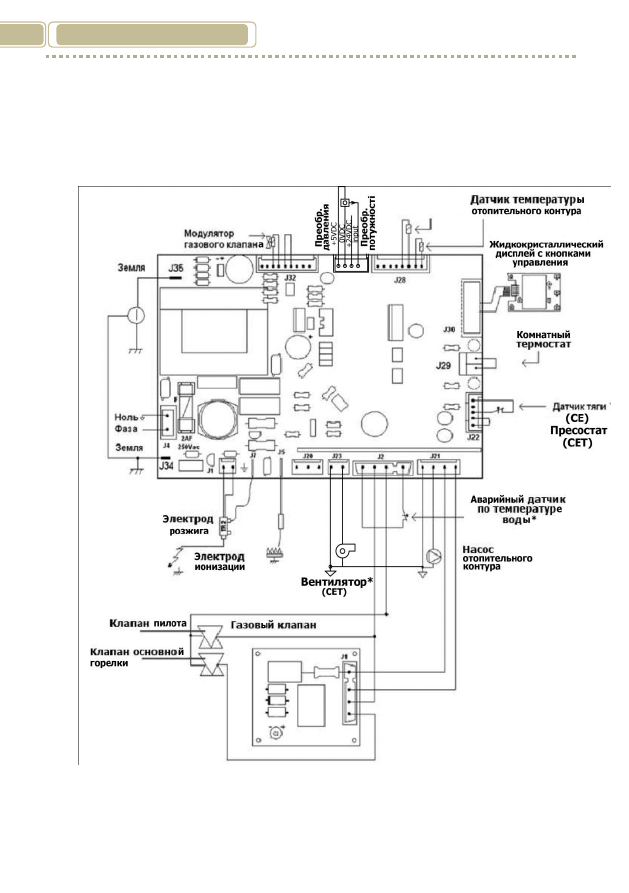

Рисунок 18. Схема возможных подключений для платы 384 РСМ

КСКТ 00.00.000-02 РЭ

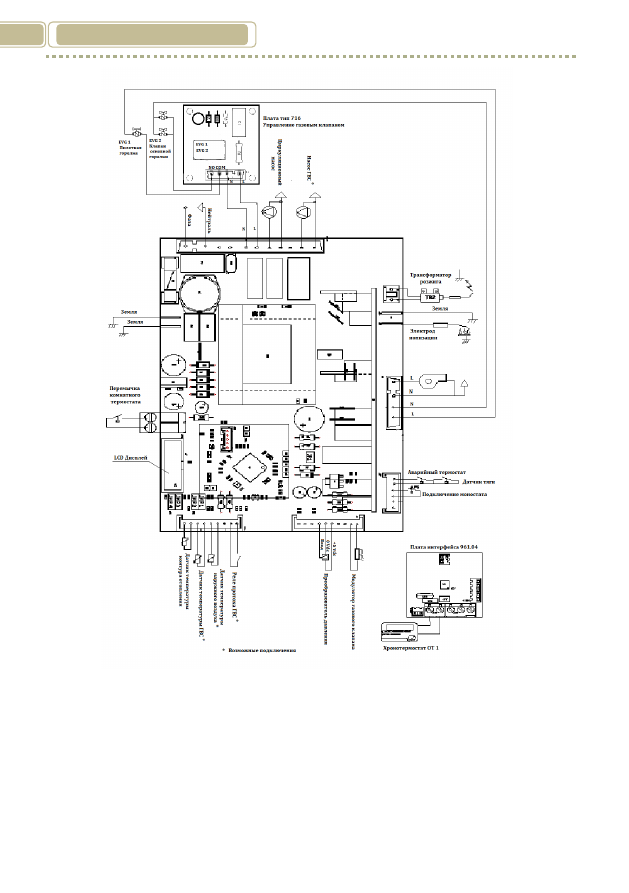

Рисунок 19. Схема возможных подключений для платы 960KV2 с котлами КТН СЕ В,

КТН СЕ Г.

КСКТ 00.00.000-02 РЭ

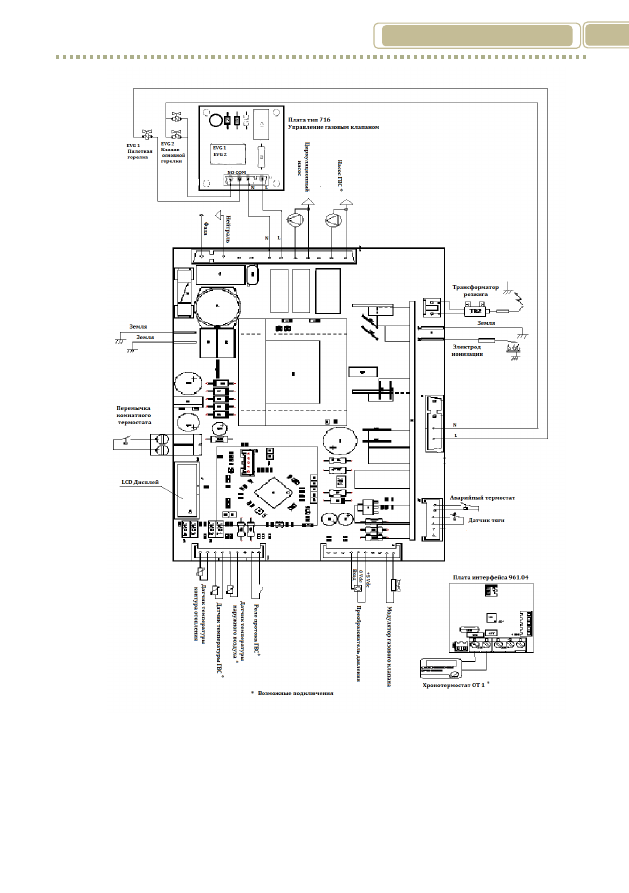

Рисунок 20. Схема возможных подключений для платы 960KV2 с котлами КТН СЕ(Т)

В, КТН СЕ(Т) Г.

1.6.2. Электроника управления котлов КТН СЕ, КТН СЕ(Т) включает в

себя плату управления 960KV2 с функцией электронной модуляции произ-
водительности горелки котла.

Плата управления 960KV2 предназначена для управления работой газо-

вых котельных агрегатов с возможностью контроля параметров их функ-
ционирования для различных конфигураций. Выбор конкретной конфигу-

КСКТ 00.00.000-02 РЭ

рации системы и настройка параметров при этом осуществляется при помо-
щи DIP-переключателей, установленных на плате управления.

Предусматривается следующие базовые конфигурации управлением

котлом:
- одноконтурный котел с атмосферной газовой горелкой с закрытой либо
открытой камерой сгорания.
- одноконтурный котел с атмосферной газовой горелкой с закрытой либо
открытой камерой сгорания с использованием накопительного или проточ-
ного теплообменника для ГВС.

Данная плата управления обеспечивает выполнение следующих функ-

ций:



одновременное независимое выполнение функций защиты и регу-
лирования температуры теплоносителя на основе использования
двух независимых микроконтроллеров;



автоматический  розжиг  с  использованием  моно-  или  сдвоенного
электрода розжига с контролем процесса горения на основе исполь-
зования  контрольного  электрода  ионизации;  при  этом  высоко-
вольтный  трансформатор  розжига  монтируется  отдельно  на  безо-
пасном  расстоянии  от  платы  управления,  содержащей  слаботочные
микроконтроллерные компоненты и цепи;



автоматический алгоритм последовательного розжига, состоящий из
3-х последовательных попыток;



автоматическое управление режимами работы всех компонентов ко-
тельного агрегата;



ручной сброс (с сохранением текущего статуса работы котла в моду-
ле безопасности);



использование  для  измерения  температурных  параметров  наклад-
ных  или  погружных  температурных  сенсоров  (датчиков)  с  отрица-
тельной  температурной  характеристикой  (NTC  –  Negative  Tempera-
ture Coefficent) (3 датчика)



регулирование температуры теплоносителя на выходе из котла,
управление розжигом и непрерывный контроль процесса горения
(контроль пламени) с использованием микроконтроллеров;



пространственное  размещение  электронных  компонентов  и  разъё-
мов  на  поверхности  печатных  плат,  трассировка  печатных  провод-
ников, в целом обеспечивающие надёжную электрическую изоляцию
напряжению  не  менее  4  кВ;  обеспечение  пространственного  зазора
не менее 8 мм между компонентами, подключаемыми  к силовой пи-
тающей сети и слаботочными управляющими элементами печатного
монтажа и соответствующими электронными компонентами;



микроконтроллерное управление процессом горения по ПИД-
алгоритму;

КСКТ 00.00.000-02 РЭ



обеспечение возможности независимой настройки различных зна-
чений уставок температуры воды на отопление и горячее водоснаб-
жение (ГВС);



приоритет  автоматического  перехода  на  режим  ГВС  при  поступле-
нии  сигнала  от  реле  протока  о  наличии  протока  воды  в  линии  ГВС
(признак начала отбора горячей воды потребителем) или при посту-
плении  сигнала  от  датчика  температуры  в  бойлере  косвенного  на-
грева ( при его наличии);



задержку  выключения  циркуляционного  насоса  при  останове  котла
(защита  от  вскипания  теплоносителя)  и  периодическое  включение
этого  насоса  при  длительном  неактивном  состоянии  системы  ото-
пления (защита от заклинивания подвижных частей насоса) ;



ограничение максимальной температуры теплоносителя в теплооб-
менном узле (зоне нагрева) до безопасного значения;



встроенная функция подключения термостатов безопасности;



функции диагностики: наличие запроса на тепло, авария котла, об-
рыв и размыкание короткозамкнутых контактов цепей датчиков,
недостаток давления теплоносителя в системе, отсутствие тяги;



эффективные  схемные  решения  в  конструкции  системы    обеспечи-
вают  требуемый  минимально  допустимый  уровень  электромагнит-
ных  помех,  производимых  в  процессе  работы,  в  соответствии  с  тре-
бованиями стандарта  EN298-2003;



настройка по умолчанию на работу с газовыми клапанами с полной
электронной модуляцией;



варисторная защита устройства при превышении входным напря-
жением максимально допустимого значения;



подключение к сети 220 В , не зависящее от полярности контактов
«Фаза»-«Нейтраль»;



возможность подключения нескольких контроллёров (котлов) в
каскад при наличии дополнительных интерфейсных плат 961.04.

1.6.3. Подготовка плат управления к включению.

Для обеспечения корректного функционирования системы необ-

ходимо:



Придерживаться требований действующих национальных и евро-
пейских

стандартов

по

электробезопасности

(EN60335-

1/prEN50165)



Правильно  подключить  провод  «Фаза»и  «Нейтраль».  Несоблюдение
фазово-нейтральной  полярности  может  быть    причиной  возникно-
вения  опасной  ситуации.  Необходимо  соблюдать  полярность  даже  в
случае, если версия платы управления полярно независима.



Контакты цепи «Земля» на плате управления не являются защитным
заземлением  (РС),  эти  цепи  выполняют  роль  функционального  за-
земления  (контроль  наличия  пламени,  экранирование  элементов
схемы от воздействия наведённых электромагнитных помех).

КСКТ 00.00.000-02 РЭ



Перед включением в сеть внимательно проверьте соединительные
кабели, так как повреждённый кабель или кабель некорректного ти-
па может быть причиной выхода из строя компонентов системы.



Соединение и разъединение компонентов платы необходимо вы-
полнять ТОЛЬКО ПРИ ВЫКЛЮЧЕННОМ ПИТАНИИ.



Избегать попадания влаги на компоненты платы управления.

1.6.4. Установку, подключение и обеспечение соединительными кабе-

лями  к  комнатному  термостату  обеспечивает  специалист  Сервисного  Цен-
тра.  Соединительные  кабели  должны  обеспечивать  выполнение  условия
минимально - возможного сопротивления. Сопротивление провода соеди-
няющего  комнатный  термостат  с  котлом  не  должно  превышать  0,035  Ом,
провода  должны  быть  экранированными  и  не  должны  прокладываться
вблизи электропроводки. Прокладка должна быть выполнена по кратчай-
шему пути. Варианты экранирования приведены на рисунке 21.

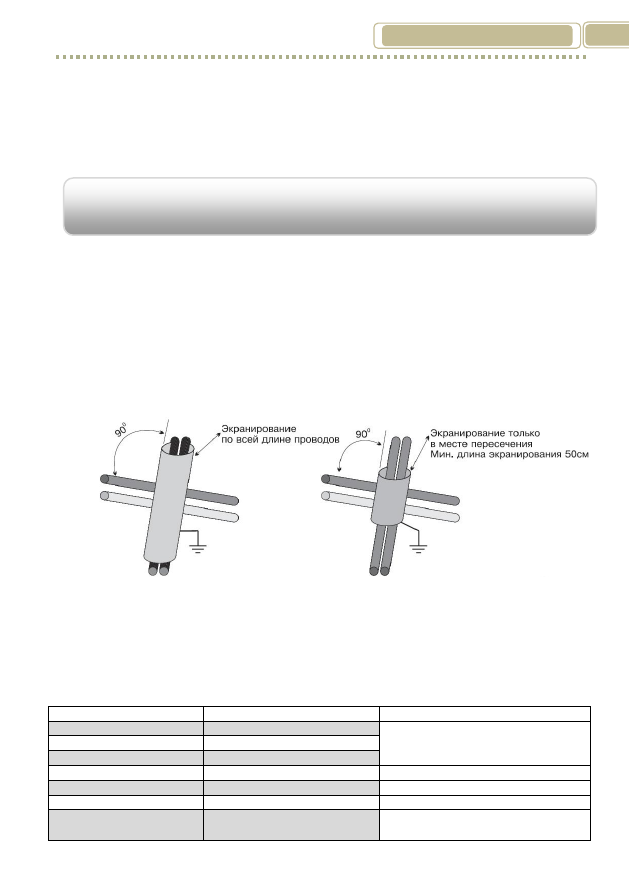

Рисунок 21. Схема экранирования кабелей подключения комнатного термостата

В таблице 2 представлены высоковольтные внешние соединения, а в

таблице 3 – низковольтные внешние соединения.

Таблица 2

Наименование

№ контакта на схеме

Тип разъема

Сеть 220 В

1, 2

STELVIO 11-ти контактный (J5)

Насос

7, 8

3-х ходовой клапан

9, 10, 11

TR1

12, 13

MOLEX 2-х контактный (J18)

Заземление

55, 56, 14

Fast-on 6,35 x 0,8 (J1, J20, J3)

Электрод ионизации

Fast-on 4,8 x 0,8 (J9)

Вентилятор
Газовый клапан

19, 20
21, 22

STELVIO 4-х контактный (J4)

Внимание! Необходимо избегать совместной прокладки сигналь-

ных и контрольных кабелей с силовыми и другими кабелями.

КСКТ 00.00.000-02 РЭ

Таблица 3

Наименование

№ контакта на схеме

Тип разъема

Комнатный термостат

53, 54

J7 2-х контактный

Датчик  температуры  воды  на
отопление
Датчик  температуры  воды  на
ГВС
Датчик  температуры  наружно-
го воздуха
Датчик наличия протока (ГВС)

51, 52
50, 49
47, 48
44, 45

LUMBERG 9-ти контактный (J14)

Аварийный термостат
Датчик

наличия

тяги

Датчик

наличия

пламени

(котроль горения)

28, 29
30, 32

30, 31

LUMBERG 6-контактный (J17)

Проточный выключатель
Преобразователь

давления

воды (аналоговый)
Модулятор газового клапана

36, 37

38, 39, 40

34, 35

LUMBERG 10-контактный (J2)

Сопротивление, длина и площадь сечения провода связаны формулой:

R=γ

L/S, Ом,

где: R - сопротивление, Ом;
γ - удельное сопротивление (для меди γ =0,017 Ом*мм

/м, для алюми-

ния γ =0,028 Ом*мм

/м);

L - длина, м;
S - площадь сечения, мм

1.6.5. Заводские уставки параметров функционирования.

Заводские уставки параметров функционирования представлены в

таблице 4.

Таблица 4

Диапазон модуляции газового клапана – работа на природном газе
(один клапан)

0 – 135 мA



5 %

Диапазон модуляции газового клапана – работа на сжиженном газе
(один клапан)

0 – 175 мA



5 %

Диапазон модуляции газовых клапанов – работа на природном газе
(два клапана)

0 – 270 мA



5 %

Диапазон модуляции газовых клапанов - работа на сжиженном газе
(два клапана)

0 – 350 мA



5 %

Температура включения функции «антизамерзания»

+ 5 °C

Температура выключения функции «антизамерзания»

+ 30°C

Производительность горелки в режиме «антизамерзания»

Минимальная

КСКТ 00.00.000-02 РЭ

Запуск антиблокировки циркуляционного насоса

Через 24 часа простоя

Время работи циркуляционного насоса в режиме антиблокировки

5 сек

Время задержки выключения насоса после снятия запроса на отопле-
ние

5 сек

Время задержки выключения насоса после снятия запроса ГВС

30 сек

Время выдержки «антицикличность»

150 сек

Диапазон регулирования температуры на отопление

30 °C - 80 °C

Диапазон регулированиятемпературы воды на ГВС (режим непосред-
ственной подачи воды через скоросной проточный теплообменник)

30 °C - 60°C

Диапазон регулирования температуры воды на ГВС (Режим с баком
запаса воды)

30 °C - 65°C

Температура теплоносителя при останове котла (работа на отопле-
ние)

(Температура  уставки)
+  (значение  верхней
границы  регулирова-
ния)    (настраиваемый
параметр)

Температура теплоносителя при запуске котла (работа на отопление)

(Температура  уставки)
–  (значение  нижней
границы  регулирова-
ния)  (настраиваемый
параметр)

Останов котла при работе на ГВС при температуре в баке

Значение уставки + 2°C

Запуск котла при работе на ГВС при температуре в баке

Значение уставки - 3°C

Останов котла при работе на ГВС при непосредственном приготовле-
нии воды

Значение уставки + 8°C

Запуск котла при работе на ГВС при непосредственном приготовле-
нии воды

Значение уставки - 7°C

Температура теплоносителя на подогрев воды в баке ГВС

75 °C

Производительность плавного запуска котла

0% - 99% макс. произ-
водительности

(на-

страиваемый

пара-

метр)

Максимальная производительность работы на отопление

0% - 99% макс. произ-
водительности

(на-

страиваемый

пара-

метр)

Температурный гистерезис при останове котла

1- 20 °C

Температурный гистерезис при запуске котла

1– 20 °C

1.6.6. Встроенные функции защиты и блокировки.

Модуль защит и блокировок (SRM) предназначен для контроля выпол-

нения  всех  условий  безопасного  функционирования  горелочного  блока
(управление  газовыми  клапанами,  контроль  наличия  пламени,  контроль  ра-
боты вентилятора, термостата безопасности, контроль наличия тяги в топке);
данный  модуль  установлен  непосредственно  на    плате  960  KV2  с  помощью
пайки, что существенно снижает количество проводных соединений.

Данный модуль в случае необходимости обеспечивает безусловный и

энергонезависимый останов котла при нештатных обстоятельствах; перевод
котла в рабочий режим после его остановки по условиям безопасности возмо-
жен только при помощи ручного перезапуска с нажатым кнопки RESET. Опи-
