Котлы водогрейные газовые напольные КТН. РУКОВОДСТВО 00.00.000-02 РЭ

КСКТ 00.00.000-02 РЭ

Ри

су

. С

хе

од

лю

че

бой

ле

ра

рави

ацио

ой

сте

ме

ом

ью

ци

рк

ляц

ог

ас

ос

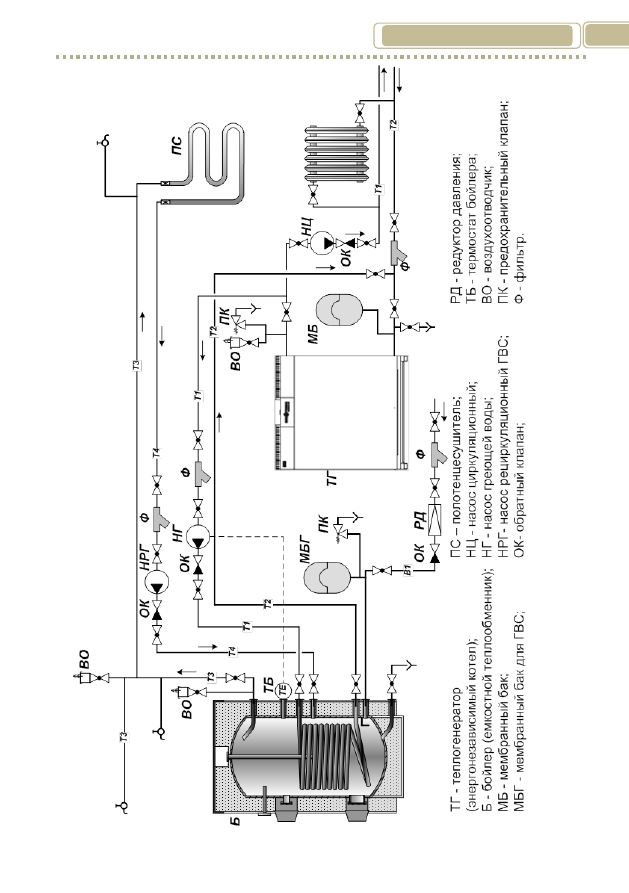

КСКТ 00.00.000-02 РЭ

Ри

су

. С

хе

од

лю

че

бой

ле

ра

ас

ос

ой

сте

ом

ощ

ью

ци

рк

ляц

ог

сос

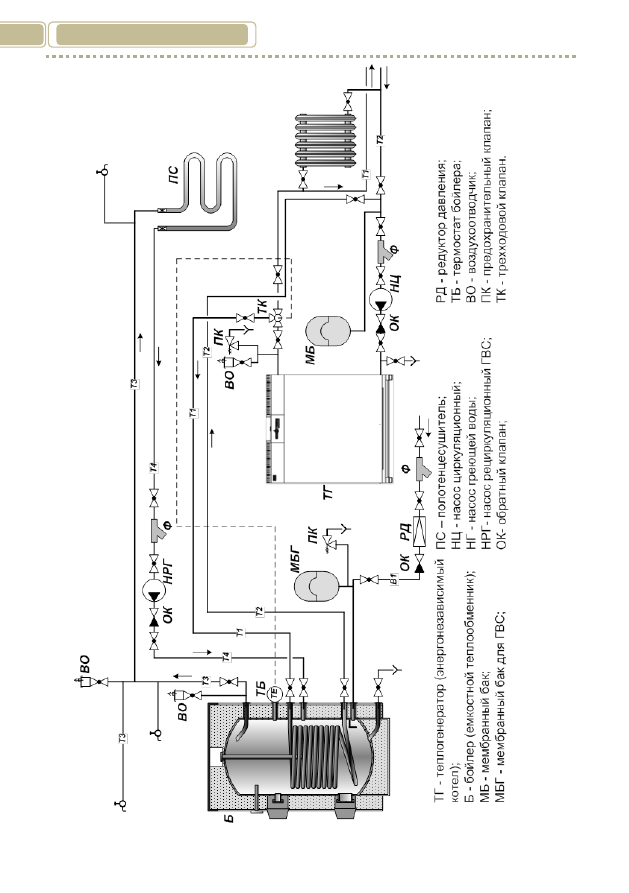

КСКТ 00.00.000-02 РЭ

Ри

су

. С

хе

од

лю

че

бой

ле

ра

ас

ос

ой

сте

ом

ощ

тр

хх

одо

го

ла

КСКТ 00.00.000-02 РЭ

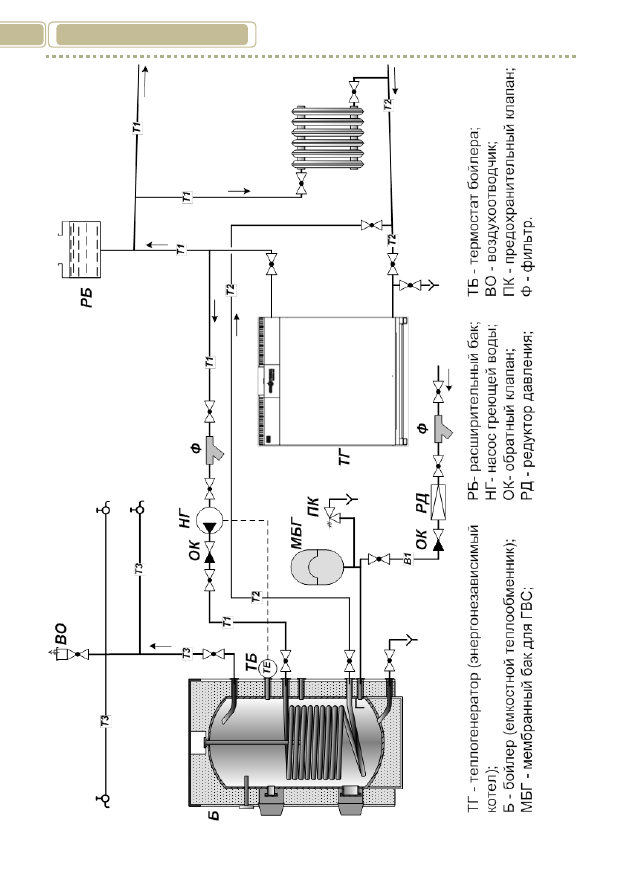

В последнем случае циркуляционный насос является общим и для сис-

темы  отопления  и  для  греющего  контура  бойлера.  При  срабатывании  трех-
ходового  клапана  циркуляция  теплоносителя  осуществляется  только  по
змеевику  теплообменника  бойлера.  Такая  система  называется  «с  приорите-
том ГВС». Она может применяться для нормально и хорошо утепленных объ-
ектов  с  большой  тепловой  инерцией  ограждающих  конструкций  или  в  слу-
чаях  нагрева  большого  количества  воды  в  мощных  бойлерах,  соизмеримых
по мощности с теплопроизводительностью котла.

Дымоходы, как правило, должны быть устроены во внутренних (теп-

лых)  стенах  или  в  приставных  к  ним  каналах  с  принятием  мер  по  исключе-
нию образования конденсации, сечение их не  должно быть меньше сечения
патрубка для подключения к дымоходу. Дымоходы должны быть изготовле-
ны из морозостойкого или глиняного кирпича, жаростойкого бетона в мно-
гоэтажных  зданиях  и  из  асбоцементных  труб  в  одноэтажных  зданиях.  Кон-
струкции  дымовых  каналов  в  наружных  стенах  и  из  отдельно  стоящих  ме-
таллических и асбоцементных труб должны обеспечивать температуру газов
на  выходе  из  них  выше  точки  росы.  Внутренняя  поверхность  дымохода
должна  быть  оштукатурена,  или,  что  еще  лучше,  выполнена  из  металла
(внутренняя  гильза-вкладыш).  Запрещается  устраивать  дымоходы  из  шла-
кобетонных и других пористых материалов.  Проверку дымохода перед под-
соединением  к  нему  котла  (соответствие  проектным  решениям,  качество  и
правильность монтажа, аэродинамические характеристики, газоплотность, и
др.)  должна  выполнять  специализированная  организация,  имеющая  право
на проведение перечисленных работ.

Рекомендуемая тяга над стабилизатором тяги котла должна быть в об-

щем случае в пределах 3…5 Па. Отрезок дымохода над стабилизатором тяги
должен иметь вертикальный участок не менее 0,5 м, а остальной путь дымо-
вых газов должен быть как можно короче. Примерная схема подключения
котла к кирпичному дымоходу представлена на рисунке 33.

Рекомендуется для каждого котла обустраивать обособленный дымо-

ход.  В  существующих  зданиях  допускается  предусматривать  присоединение  к
одному дымоходу не более двух котлов к единому дымоходу на разных уровнях,
не ближе 0,5 м один от другого, или на одном уровне с устройством в дымоходе
рассечки на высоту  не  менее 0,5 м.  Рекомендуемые  схемы  подключения  двух
котлов к общему дымоходу представлены на рисунке 34. Размер А при этом,
не  должен  быть  меньше  0,5  м.  Сечение  сборного  участка  не  должно  быть
меньше суммарного сечения дымовых патрубков обоих котлов.

2.5 Рекомендации по системе дымоудале-
ния

КСКТ 00.00.000-02 РЭ

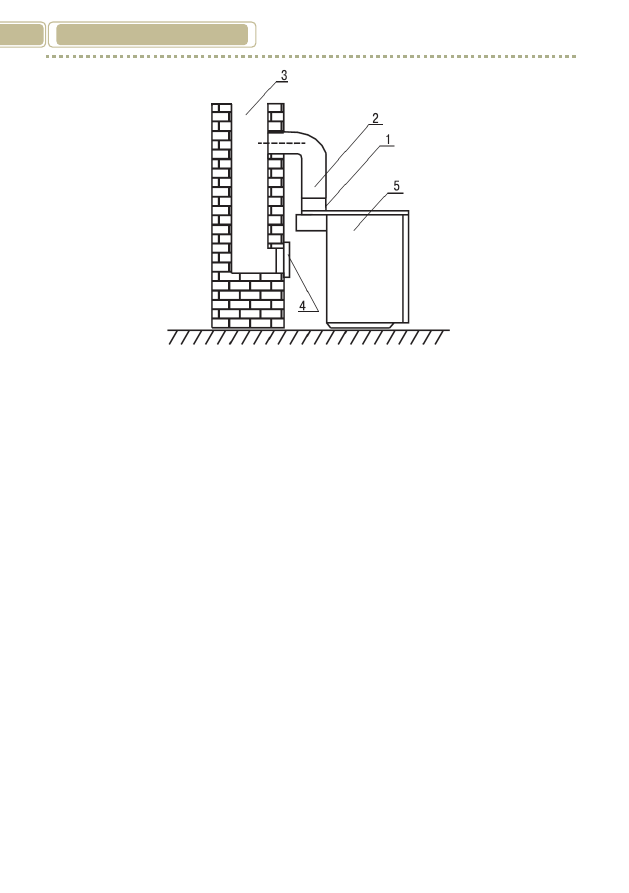

Рисунок 33. Примерная схема подключения котла к кирпичному дымоходу

1. Дымоотводящий патрубок котла; 2. Соединительный патрубок; 3. Дымоход; 4. Дверца
для чистки; 5. Котел.

Дымоходы должны быть вертикальными, без уступов. Допускается ук-

лон дымохода от вертикали до 30

отклонением в сторону до 1 м. При этом

площадь  сечения  наклонных  участков  должна  быть  не  меньше,  чем  верти-
кальных.  Присоединение  дымоотводящих  патрубков  котлов  к  дымоходам
следует  производить  соединительными  трубами,  изготовленными  из  кро-
вельной  или  оцинкованной  стали.  Соединительная  дымоотводящая  труба
должна  иметь  вертикальный  участок.  Суммарная  длина  горизонтальных
участков соединительных труб не должна превышать 3 м. Уклон трубы дол-
жен быть не менее 0,01 в сторону котла. На дымоотводящих трубах допуска-
ется  предусматривать  не  более  3  поворотов  с  радиусом  закругления  не  ме-
нее диаметра трубы.

Дымовые трубы от котлов в зданиях должны быть выведены:



выше зоны ветрового подпора, но не менее чем на 0,5 м выше гребня
крыши при расположении их (считая по горизонтали) не дальше 1,5
м от гребня крыши;



на уровне гребня крыши при расстоянии от него от 1,5 до 3 м;



не ниже прямой, проведенной от гребня крыши вниз под углом 10

горизонту, при расположении труб на расстоянии более 3 м от греб-
ня крыши.

КСКТ 00.00.000-02 РЭ

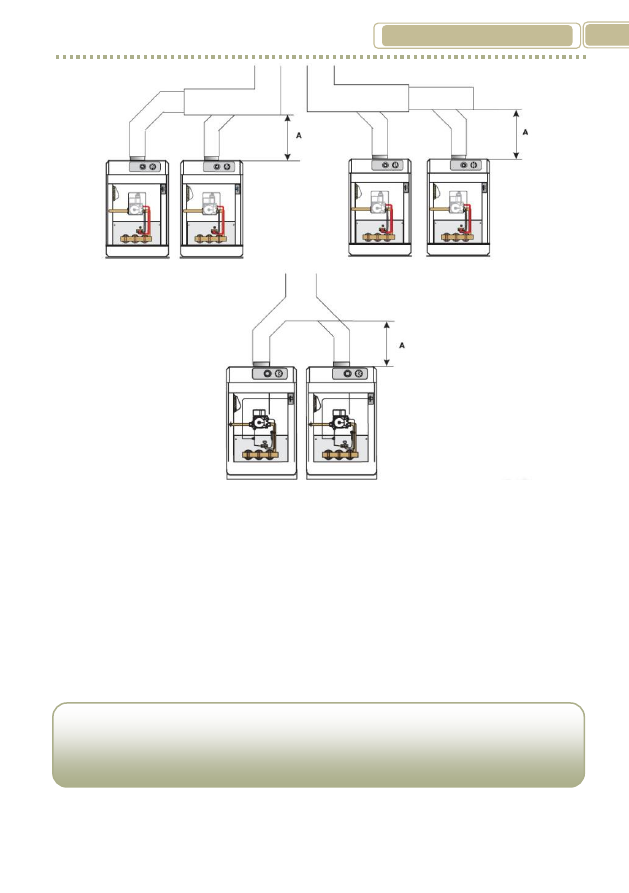

Рисунок 34. Схемы подключения двух котлов к общему дымоходу

Зоной ветрового подпора дымовой трубы считается пространство ниже

линии, проведенной под углом 45

к горизонту от наивысших точек, распо-

ложенных поблизости сооружений и деревьев.

Схема выводов дымовых труб в зависимости от расположения их отно-

сительно гребня крыши представлена на рисунке 35.

При проходе дымовых труб через плоскую кровлю желательно, чтобы

оголовок трубы возвышался над поднятым по периметру кровли парапетом
не менее, чем на 1м. Схема вывода дымовой трубы через плоскую кровлю
представлена на рисунке 36.

Внимание! Неправильное устройство и использование дымохода

или отклонение от правил подключения к нему котла, может стать при-
чиной неудовлетворительной работы котла, привести к загазованности
помещения или к возникновению пожара.

КСКТ 00.00.000-02 РЭ

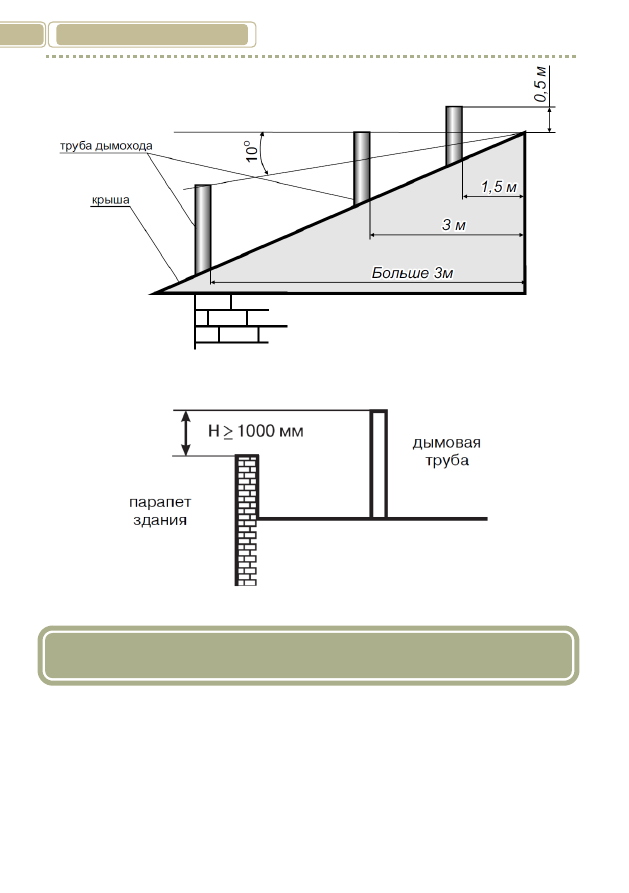

Рисунок 35. Схема выводов дымовых труб в зависимости от расположения их относи-

тельно гребня крыши

Рисунок 36. Схема вывода дымовой трубы через плоскую кровлю

2.6.1. Запуск котла осуществляется после поступления запроса на тепло

с  выхода  комнатного  термостата  (режим  работы  на  отопление)  либо  в  слу-
чае, когда датчик температуры воды в баке ГВС  показывает
значение  температуры  ниже  соответствующей  уставки.  Запускается  цирку-
ляционный насос  (только для отопления и ГВС в монотермических котлах)
и,  если  температура  воды  ниже  уставки,  подаётся  команда  на  розжиг  запа-
льника.

2.6 Пуск котла в работу

КСКТ 00.00.000-02 РЭ

Для котельного агрегата с топочной камерой открытого типа с венти-

лятором  блок  управления  включает  вентилятор  лишь  в  том  случае,  когда
датчик  давления  воздуха  выдает  сигнал  “без  воздушного  потока”;  при  пос-
туплении с его выхода сигнала «с воздушным потоком» производится отсчет
времени  предварительной  продувки  камеры  сгорания  (TW),  по  истечении
времени  продувки  открывается  газовый  клапан,  активируется  устройство
поджига и начинается отсчет времени интервала безопасности TS.

Для котельного агрегата с топочной камерой открытого типа блок

управления,  посля  проверки  выключенного  состояния  термостата  горения,
начинает  отсчет    времени  предварительной  продувки  (TW),  по  истечении
которого  открывается  газовый  клапан,  активируется  устройство  поджига  и
начинается отсчет времени интервала безопасности TS.

На этой стадии мощнсть горелки поддерживается на минимальном уро-

вне  для  обеспечения  плавного  запуска  котла.  При  появлении  сигнала  о  на-
личии пламени до завершения интервала безопасности TS, стартует процесс
регулирования  температуры    теплоносителя  в  соответствии  с  предварите-
льно установленным значением за счет модулирования пламени горелки. В
случае, если  процесс горения не начался в интервале безопасности (TS), га-
зовый клапан закрывается и дальнейшие попытки розжига возобновляются
по  истечении  отсчета  нового  времени  предварительной  продувки    (TW).
Блок управления выполняет три попытки розжига, и если по окончании этих
попыток  розжиг  не  происходит,  происходит  останов  котла.  Соответствую-
щий  символ  на  панели  управления  индицирует    это  состояние  блокировки;
для  снятия  блокировки  и  активации  повторного  цикла  розжига  оператору
необходимо  нажать  соответствующую  управляющую  кнопку  на  панели
управления.  Затем,  при  сохранении  наличия  запроса  на  тепло,  котельный
агрегат начнет новый цикл розжига; при отсутствии условий розжига котел
снова перейдет в состояние блокировки. Котел продолжает работу до снятия
запроса  на  тепло,  либо  до  срабатывания  одного  из  приборов  безопасности,
либо до снятия сигнала наличия пламени.

2.6.2. Режим отопления
Если котел работает в зимнем режиме, запрос на тепло от комнатного

термостата снят, а температура воды от котла ниже уставки, то в таком слу-
чае котельний агрегат начинает розжиг по алгоритму плавного пуска. Начи-
нается работа 3-х ходового клапана и циркуляционного насоса, начавшийся
процесс  модуляции  горелки  переводит  котел  в  рабочий  режим.  При  дости-
жении  температурой  воды  значения  уставки,  котел  выключится  при  сохра-
нении  работы  циркуляционного  насоса.  Повторный  пуск  котла  будет  выпо-
лнен  при  снижении  температуры  теплоносителя  ниже  соответствующией
уставки.  (Следует  отметить,  что  повторный  пуск  котла  будет  выполнен  не
ранее  истечения  интервала  времени  предотвращения  излишне  частого  по-
вторения циклических операцій (заводская уставка – 150 сек). Максимальная

КСКТ 00.00.000-02 РЭ

производительность работы котла в режиме отопления устанавливается
наладчиком при помощи пульта управления в процессе инсталляции.

2.6.3. Режим горячего водоснабжения
Режим работы системы с аккумуляторным баком активируется перево-

дом микропереключате-лем JP10  в положение ВЫКЛ (OFF), при этом в акку-
муляторном  баке    установлен  и  подключен  к  плате  управления  погружной
датчик температуры воды на ГВС.
Запрос  на  поддержание  температуры  в  баке  ГВС  для  котельного  агрегата
имеет  больший  приоритет,  чем  запрос  на  отопление;  запрос  работы  на  ГВС
вырабатывается  при  снижении  значения  температуры  в  баке  запаса  ниже
уставки.  Наличие  запроса  на  ГВС  приводит  к  запуску  котла,  включению  в
работу  регулирующего  3-х  ходового  клапана,  включению  циркуляционного
насоса  в  составе  контура  теплообмена  ГВС.  При  достижении  температурой
воды  в  баке  значения  уставки  котельный  агрегат  прекращает  работу.  При
снижении температуры в баке ниже уставки указанный цикл повторяется.

2.6.4. Функция подавления легионеллеза

Функция  подавления  возбудителей  легионеллеза  активируется  только  для
котельных агрегатов, оборудованных аккумуляторными баками запаса воды
на ГВС. В основу алгоритма работы подавления возбудителей входит посто-
янный  контроль  температуры  воды  в  баке  запаса.  При  первичном  включе-
нии  системы  котельного  агрегата  в  работу  счетчику  учета  работы  системы
ГВС присваевается значение равное 3 часам. Если при работе системы ГВС за
указанные  3  часа  температура  в  баке  не  достигает  значения  63  град.С  то
запускается  функция  подавления  возбудителей.  В  дальнейшем  значению
счетчика  присваевается  значение  7  дней.  В  случае,  если  за  7  дней  работы
температура воды достигает значения 63 град.С, уставка значения счетчика
7  дней  реинициализируется.  Суть  алгоритма  подавления  возбудителей  сос-
тоит в автоматическом изменении уставки температуры воды в баке запаса
до значения 65 град.С и продолжении работы с этой уставкой до достижения
значения температуры воды 63 град.С.

При неудовлетворительной работе системы подавления возбудителей

(не достижения температурой воды в баке значения 63 град.С), текущее зна-
чение счетчика работы будет автоматически уменшаться.

2.6.5. Подготовка воды на ГВС в непрерывном режиме

Режим подготовки воды на ГВС в непрерывном режиме активируется пере-
водом микропереключателя JP10 в положение ВКЛ (ON).

Запрос на розжиг в режиме ГВС для системы имеет высший приоритет

по сравнении с режимом  работы на отопление. Запросом работы на ГВС яв-
ляется  срабатывание  датчика  протока  или  термостата  бойлера  в  линии  Т3.
В  этом  случае  котел  будет  стараться  поддерживать  значение  температуры
воды на ГВС к потребителям равное уставке. При достижении температурой

КСКТ 00.00.000-02 РЭ

воды выше значения уставки котельный агрегат прекращает работу. При
снижении температуры ниже уставки указанный цикл повторяется.

2.6.6. Работа в режиме только на отопление

Если микропереключатель JP10 установлен в положение ВЫКЛ (OFF) и дат-
чик температуры воды на ГВС не подключен к плате управления то система
управления котельным агрегатом работает только в режиме отопления.

2.6.7. Работа в режиме поддержания температуры теплоносителя в

отопительной системе в зависимости от температуры наружного возду-
ха

Система управления котельным агрегатом по умолчанию предусматри-

вает  возможность  подключения  датчика  температуры  наружного  воздуха  с
NTC  характеристикой  (Negative  Temperature  Coefficient),  т.е.  такого  же  типа,
как  и  остальные  температурные  датчики  в  системе.  В  режиме  работы  на
отопление  для  изменения  доступны  следующие  настройки:  требуемая  тем-
пература  в  помещении  и  коэффициент  теплопотерь  обогреваемого  здания.
Текущая  температура  теплоносителя  от  котла  в  этом  режиме  отображается
на  дисплее  пульта  управления  и  ее  значение  зависит  от  двух  вышеописан-
ных  уставок  и  текущего  значения  температуры  окружающего  наружного
воздуха. По мере погодных изменений в соответствии с  изменением наруж-
ной температуры будет пропорционально меняться и температура теплоно-
сителя от котла.

Формула расчета температуры теплоносителя:

T i = [( T_Room – T e) * K e ] + T_Room

T i : текущая расчетная температура теплоносителя

T_Room : заданная температура в помещении

T e : температура окружающего воздуха

K e : коэффициент теплопотерь здания

Рисунок 37. Пример расчета текущей температуры для T_Room = 20°C

-20

-15

-10

-5

3,5 3,0 2,5

2,0

1,5

1,0

0,8

0,5

КСКТ 00.00.000-02 РЭ

2.6.8. Задержка выключения циркуляционного насоса при останове

котла

При каждом останове котла циркуляционный насос продолжает свою

работу на протяжении короткого времени для предотвращения перегрева
котловой воды.

Предупреждение заклинивания циркуляционного насоса котла.
В случае, когда котельный агрегат не выполнил ни одного цикла розжи-

га на протяжении 24 часов, циркуляционный насос запускается на несколько
секунд для предотвращения заклинивания его подвижных элементов.

Функция антизамерзания.
В том случае, если значение температуры теплоносителя в системе ста-

новится  ниже  значения  уставки  включения  режима  антизамерзания,  то  ко-
тельный агрегат принудительно переходит в режим отопления и работает в
течение  времени,  пока  температура  теплоносителя  не  достигнет  значения,
соответствующего  выключению  режима  антизамерзания.  При  поступлении
в систему запросов на тепло или ГВС режим антизамерзания автоматически
останавливается.

26.9. Функция проверки производительности котла
При активации этой функции котельный агрегат переходит во вспомо-

гательный служебный режим, при котором обычный автоматический режим
управления производительностью котла останавливается и оператор имеет
возможность  вручную  проверить  режим  работы  агрегата  во  всем  реальном
диапазоне  его  производительности  от  минимального  до  максимального
значения.  Эта  функция  используется  в  момент  инсталляции  и  первичного
запуска  оборудования,  проведении  измерений  состава  продуктов  сгорания
на выходе из топочной камеры и проведения других измерений и проверок в
соответствии с требованиями стандартов и нормативов. Перевод котельного
агрегата  в  штатный  режим  работы  осуществляется  оператором  с  помощью
пульта или автоматически при поступлении запроса на отопление или ГВС.

Диапазон значений параметров, устанавливаемых на дисплее пульта

управления котлом приведён в таблице 6.

Таблица 6

Диапазон

регулирования

температуры

воды

на

ГВС

(режим проточный теплообменник ГВС)

30 °C - 60°C

Диапазон

регулирования

температуры

воды

на

ГВС

(режим с накопительным баком)

30 °C - 65°C

Диапазон регулирования температуры контура отопления

30 °C - 80°C

Диапазон регулирования температуры в помещении
(с использованием комнатного термостата)

10 °C - 30°C

Коэффициент теплопотерь

0.5 – 3.5

Максимальная тепловая производительность в режиме работы на
отопление

0% - 99% макс. про-
изводительности

Производительность горелки в режиме розжига
(плавный пуск)

0% - 99% макс. про-
изводительности

Нижняя граница диапазона регулирования температуры

1 – 20°C

Верхняя граница диапазона регулирования температуры

1 – 20°C

КСКТ 00.00.000-02 РЭ

На рисунке 22 изображен пульт управления с кнопками, имеющими

символические изображения и жидкокристаллический дисплей с изобра-
женными пиктограммами используемые при индикации различных режи-
мов работы.

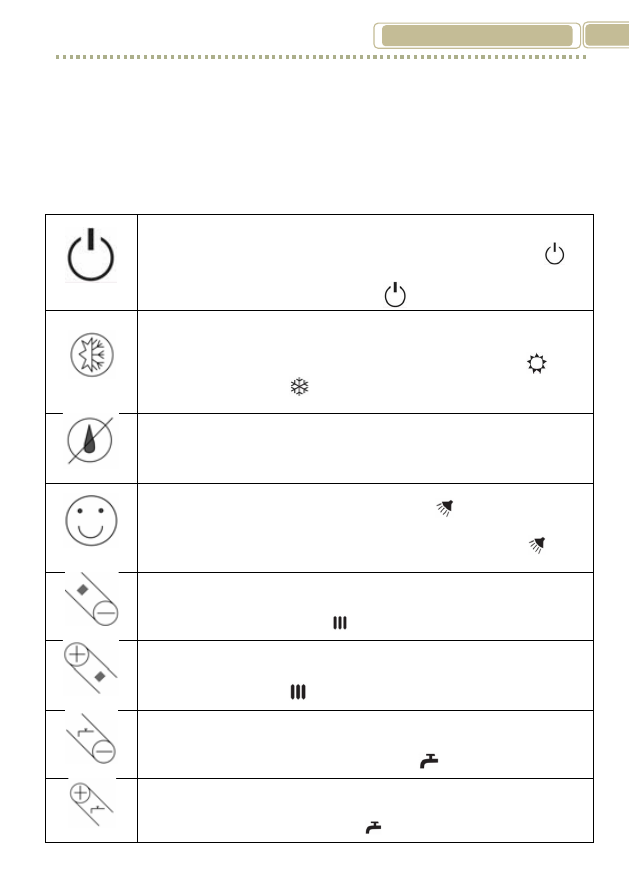

В таблице 7 приведены функции, обеспечиваемые платой управления

при нажатии соответствующих кнопок на пульте управления.

Таблица 7

SW8

Включено/выключено: с помощью этой кнопки котел может бать включен и
выключен (при этом аппарат останется подключенным к электросети). При

выключении панель полностью отключается, за исключением символа

Как только панель будет включена снова, на жидкокристаллическом дисплее

появятся символы, в то время как символ

исчезнет.

SW6

Лето/Зима: нажатие этой кнопки приводит к выбору зимнего или летнего
режимов. Для лета (в этом режиме вводится заданная температура, если посту-
пает запрос на горячую бытовую воду, то

выводится температура датчика этой воды) активизируется символ

, а в

зимнем режиме – символ

. В случае появления сообщения Err.E5 на дис-

плее, эта кнопка используется для разблокировки аппарата

SW2

Разблокировка: После неудачных розжигов и появления на дисплее сообщений
Err.2, Err. E8 сопровождающегося блокировкой работы аппарата нажатие этой
кнопки разблокирует аппарат и приводит его в исходное состояние. В других
случаях нажатие кнопки не вызывает никаких действий.

SW5

Режим выработки горячей воды: нажатие этой кнопки приводит к выбору

режима выработки горячей воды (появится символ

) и возможности

уменьшить диапазон заданных значений температуры горячей воды. Повтор-

ное нажатие кнопки приводит к выходу из данного режима (символ

исчезнет)

SW7

(-) Охлаждение: нажимая кнопку один раз, выводим ранее заданную темпера-
туру нагрева отопительного контура, удерживая кнопку нажатой ,значение
температуры можно уменьшить. В процессе вывода заданного значения темпе-

ратуры нагрева мерцает символ.

SW3

(+) Нагрев: нажимая кнопку один раз, выводим ранее заданную температуру
нагрева отопительного контура, удерживая кнопку нажатой, значение темпе-
ратуры можно увеличить. В процессе вывода заданного значения температуры

нагрева мерцает символ.

SW4

(-) Охлаждение ГВС: нажимая кнопку один раз, выводим ранее заданную тем-
пературу ГВС, удерживая кнопку нажатой ,значение температуры можно
уменьшить. В процессе вывода заданного

значения температуры нагрева мерцает символ .

SW1

(+) Нагрев ГВС: нажимая кнопку один раз, выводим ранее заданную температу-
ру ГВС, удерживая кнопку нажатой ,значение температуры можно увеличить. В
процессе вывода заданного значения
температуры нагрева мерцает символ.

КСКТ 00.00.000-02 РЭ

SW6+SW8 Функция проверки производительности котла: одновре-

менное нажатие кнопок SW6

и SW8

при котле в состоянии ВЫКЛ

(OFF) активирует функцию проверки производительности котла, на дисплее

отражается температура воды от котла, символ 6

начинает мерцать.

После  выполнения  цикла  нормального  запуска,  котел  переходит  в  режим
отопления с максимальной производительностью. Этот процесс происходит
до  тех  пор,  пока  температура  воды  в  контуре  нагрева  не  достигнет  порога
безопасности,  после  чего  котел  отключается.  Котел  запустится  снова  тогда,
когда  указанная  температура  снизится  до  безопасного  значения.  Любой  за-
прос на тепло выключает эту функцию. Другим способом эту функцию мож-

но отключить с пульта вручную нажатием кнопки SW8

, при этом сим-

вол 6

выключается. По нажатию SW7

котел работает на минималь-

ной мощности, при нажатии кнопки SW3

котел переходит на работу на

максимальной мощности.

SW4+SW7 Меню датчика температуры наружного воздуха: при

включенном состоянии котла (ВКЛ) одновременное нажатие кнопок SW4

и SW7

активирует меню датчика температуры наружного воздуха,

при этом его показания высвечиваются на дисплее пульта. В этом режиме
можно проверить текущее значение уставки температуры в помещении,
рассчитанное по алгоритму погодозависимого управления по нажатию кно-

пки SW5

. Этот параметр отображается на дисплее на протяжении 5 се-

кунд.

SW4+SW1+SW6 Время работы: при включенном состоянии котла

(ВКЛ) одновременное нажатие кнопок SW4

SW1

SW6

позволя-

ет увидеть текущее значение общего времени работы горелки котла. Значе-
ния  тысяч  рабочих  часов  отражаются  на  позициях  1,2  индикатора,  осталь-
ные  значения  -  на  позициях  5,6,7,  за  которыми  индицируется  символ  “h”
(“часы”).  Значение  времени  общей  наработки  сохраняется  в  энергонезави-
симом  постоянном  запоминающем  устройстве  с  сохранением  его  при  вык-
лючении напряжения питания. При достижении предельного значения счет-
чика, равного 65535 ч он начинает мерцать. Оператор в любой момент может

перезапустить счетчик с нуля одновременным нажатим кнопок SW1

SW5

и SW6

КСКТ 00.00.000-02 РЭ

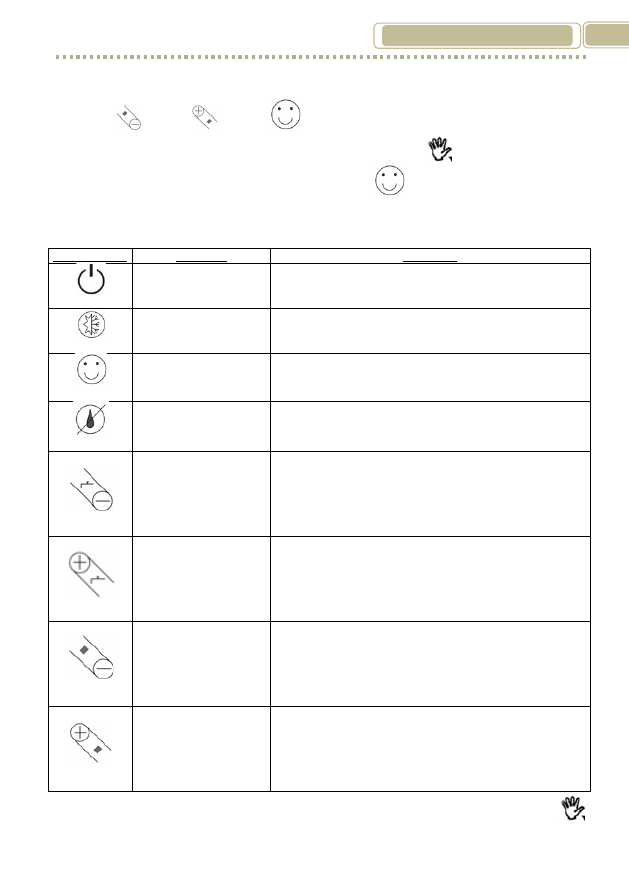

2.6.10. Функции кнопок управления в режиме «Настройка».

Для активации режима «Настройка» следует одновременно нажать кно-

пки SW7

+ SW3

и SW5

при условии, что котел находится в сос-

тоянии ВКЛ.; следует также убедиться, что символ 10

и “In:1” отобража-

ются на дисплее пульта. Нажатие кнопки SW5

позволяет переключать-

ся между наборами настроечных параметров In:1 и In:2.

В данном режиме кнопки пульта имеют следующие функции:

Обозначение

Функция

Описание

SW8

On / Off

Подготовка к переходу в режим «Настройка»

SW6

Зима/Лето

См. режим «Пользователь»

SW5

Комфорт

Переключение между наборами параметров “In:1” –
“In:2”

SW2

Reset

См. режим «Пользователь»

SW4

(-)Тепловая произво-

дительность или
Верхняя граница

диапазона регулиро-

вания

При “In:1” возможно вывести на дисплей и  уменьшить
максимальную  мощность  котла  в  режиме  отопления.

При “In:2” возможно вывести на дисплей и уменьшить
значение  верхней  границы  диапазона  регулирования
температуры на отопление

SW1

(+)Тепловая произво-

дительность

или

Верхняя граница

диапазона регулиро-

вания

При  “In:1”  возможно  вывести  на  дисплей  и  увеличить
максимальную  мощность  котла  в  режиме  отопления.

При  “In:2”  возможно  вывести  на  дисплей  и  увеличить
значение  верхней  границы  диапазона  регулирования
температуры на отопление

SW7

(-)Параметры мягкого

пуска котла

или

Нижняя граница диа-

пазона регулирования

При “In:1” возможно вывести на дисплей и  уменьшить
производительность  горелки  котла  в  режиме  розжига.

При “In:2” возможно вывести на дисплей и уменьшить
значение  нижней  границы  диапазона  регулирования
температуры на отопление

SW3

(+)Параметры мягкого

пуска котла

или

Нижняя граница диа-

пазона регулирования

При  “In:1”  возможно  вывести  на  дисплей  и  увеличить
производительность  горелки  котла  в  режиме  розжига.

При  “In:2”  возможно  вывести  на  дисплей  и  увеличить
значение  нижней  границы  диапазона  регулирования
температуры на отопление

Нажатие оператором кнопки SW8 приводит к выходу из режима «Настройка», символ 10

на дисплее при этом исчезает.

КСКТ 00.00.000-02 РЭ

2.6.11. Включение рабочего цикла

После  подключения  котла  к  электросети  нужно  выждать  10  секунд  перед
тем,  как  пульт  управления  начнет  реагировать  на  запрос  о  нагреве  или  на
неисправность  системы.  После  на  ЖКД  выводятся  четыре  черточки  «----»  и

мерцает. Включение аппарата начинается после того, как от комнатного

термостата  (в  режиме  отопления),  или  от  реле  протока  (в  режиме  ГВС)  по-
ступает запрос на нагрев. При этом в режиме отопления включается в работу
циркуляционный  насос  и,  если  температура  воды  окажется  ниже  установ-
ленного значения, то поступает команда на включение горелки. Если котел с
принудительным  выбросом  уходящих  газов,  то  блок  управления  включает
вентилятор только тогда, когда моностат (реле давления воздуха) находится
в состоянии «поток воздуха открыт», то начинается отсчет времени продув-

ки TW (высвечивается символ

), в конце которого включается газовый

клапан, устройство зажигания и начинается отсчет времени режима безо-
пасности TS (высвечивается символ

). При розжиге мощность нагрева

горелки  удерживается  на  низком  уровне  (мягкий  старт).  Если  в  конце  вре-
менного интервала TS плата обнаруживает сигнал от пламени, то начинает-
ся  процесс  регулирования  температуры,  и  мощность  горелки  (вертикаль-
ная шкала справа) будет отрегулирована таким образом, чтобы обеспечить
ту  температуру  воды,  которая  была  задана  ранее.  Если  в  пределах  времени
режим безопасности сигнала об обнаружении пламени не будет, то по окон-
чании  времени  TS  газовый  клапан  закроется  и  будет  сделана  еще  одна  по-
пытка  зажигания.  Плата  управления  выполняет  три  попытки  зажигания,  а
после этого, если пламя обнаружено не будет, происходит блокировка котла.

Блокировка котла выводится на ЖКД (высвечивается символ

), что-

бы повторить попытку розжига должна быть произведена разблокировка
нажатием соответствующей кнопки. При сохранении запроса на нагрев воды
автоматика произведет новый цикл зажигания. Если условия, приведшие к
блокировке, все еще будут, то котел опять заблокируется. Котел работает до
тех пор, пока не прекратится поступление запросов на обогрев, не включится
одно из предохранительных устройств, либо не погаснет пламя.

Режим ГВС (на дисплее высвечивается

)

Режим  ГВС  обладает  приоритетом  в  использовании  системы  розжига  по
сравнению  с  режимом  отопления.  Зажигание  горелки  котла  происходит  в
том случае, когда происходит отбор горячей воды,  при этом автоматика бу-
дет  стремиться  обеспечить  пользователю  горячую  воду,  имеющую  ранее
заданную  температуру.  Если  температура  воды  ГВС  окажется  при  работе
котла  с  минимальной  теплопроизводительностью  выше  ранее  заданной
величины,  то  горение  прекращается.  Как  только  температура  воды  умень-
шится, горелки включатся снова.

При подключении датчика ГВС на котлы нужно переустановить джам-

пер JP 10 на плате (см. рис. 17).

КСКТ 00.00.000-02 РЭ

Режим отопления (на дисплее высвечивается

)

Если котел включен на зимний режим, и у включенного комнатного

термостата  температура  воздуха  окажется  ниже  ранее  заданной  величины,
то произойдет розжиг  котла на пониженной мощности, регулировка пламе-
ни будут продолжаться до тех пор, пока котел не выйдет на рабочий режим.
Если  температура  выходящей  воды  окажется  выше  величины,  ранее  задан-
ной  пользователем  при  работе  котла  на  минимальной  мощности,  то  котел
отключится,  но  насос  продолжит  работать.  При  этом  повторное  зажигание
произойдет  после  того,  как  температура  воды  упадет  ниже  ранее  заданной
величины,  но  при  условии,  что  после  отключения  котла  прошло  время  «ан-
тицикличности»  2,5  минуты.  Максимальная  мощность  котла  в  режиме  ото-
пления  может  быть  изменена  сервисным  специалистом  в  соответствии  с
тепловой нагрузкой конкретного здания (заводская настройка 99%) .

Работа циркуляционного насоса после отключения аппарата
Каждый раз, когда аппарат отключается по комнатному термостату (в

режиме отопления), циркуляционный насос еще некоторое время продолжа-
ет работать, чтобы не допустить перегрева воды в теплообменнике контура
отопления.

Предотвращение блокировки (заклинивания) циркуляционного

насоса

Если насос аппарата в течении 24 часов не разу не включался, то это

происходит автоматически на 5 сек. в сутки, благодаря чему устраняется
возможность его заклинивания, вызванная длительным бездействием

Функция, защищающая систему отопления от замерзания (на экра-

не высвечивается

)

Если датчик температуры отопительного контура определяет, что тем-

пература воды 5°С то начинает работать насос и включается в работу горел-
ка в режиме отопления. Это состояние сохраняется до тех пор, пока не будет
достигнута температура воды порядка 30°С, после чего горение прекращает-
ся.

Возможности автоматики по самопроверке и функциям защиты
Система оснащена функциями встроенной диагностики; контроль за те-

кущим состоянием котла оператор может призводить по следующим кодо-
вым сигналам, отображающимся на дисплее пульта управления:

Текущая температура воды от котла:
отображение температуры в °C (от 0°C до 99°C) на отопление или ГВС
Остановка (неисправность):



в случае отсутствия пламени по результатам трех попыток розжига,

плата управления блокирует работу котла; на дисплее пульта управления

начинает мерцать код ошибки Err F002 и символ 13

Недостаточное давление воды в первичном гидравлическом конту-

ре котла (неисправность):

Котлы водогрейные газовые напольные КТН. РУКОВОДСТВО 00.00.000-02 РЭ - часть 4
