OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 16

Краткая информация об ASON



113



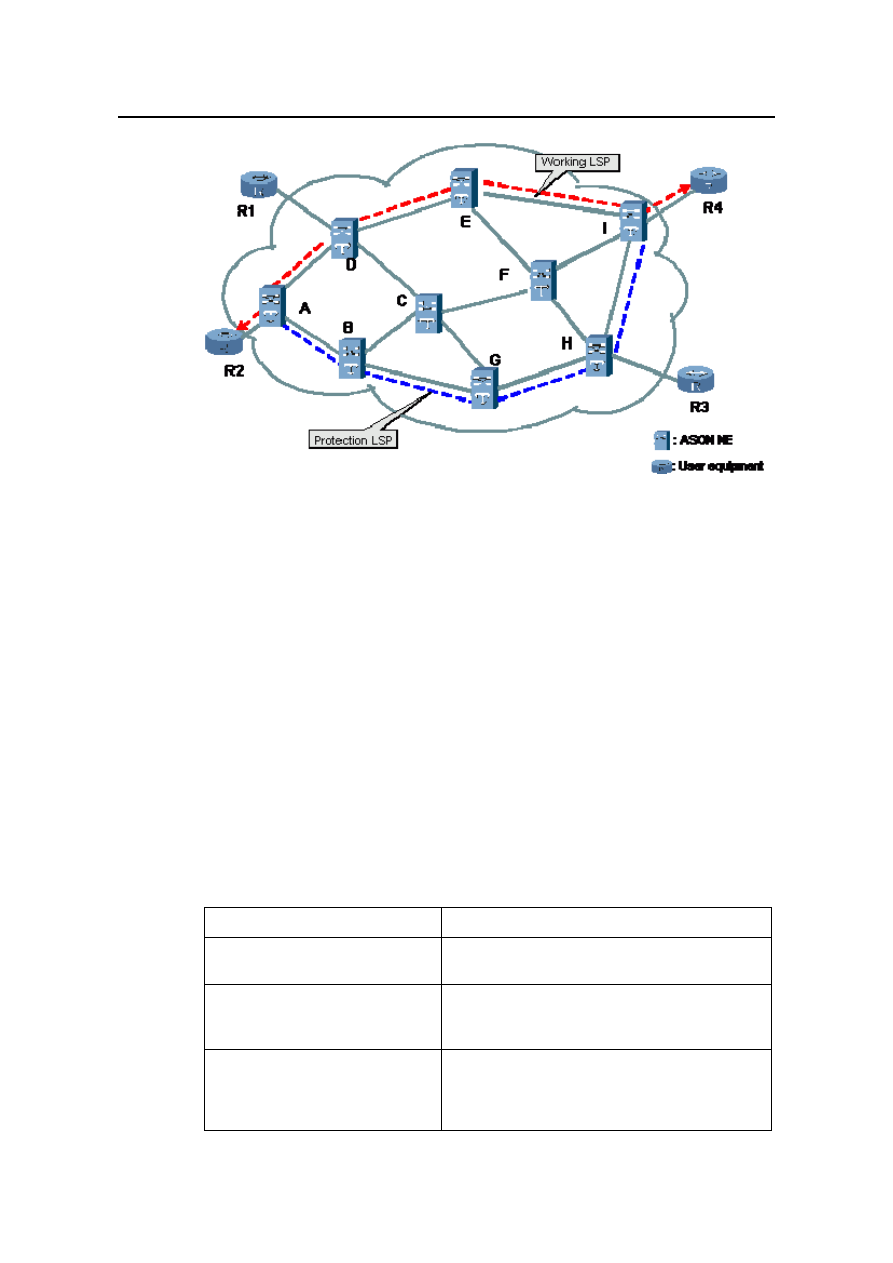

Рис. 9-17

Услуги уровня «diamond»

Существует три типа услуг уровня «diamond»:

z



Постоянная защита 1+1 для услуг уровня «diamond»: повторная маршрути-
зация запускается при сбое LSP;

z



Повторная  маршрутизация 1+1 для  услуг  уровня «diamond»: повторная
маршрутизация запускается при сбое обоих LSP;

z



Услуги уровня «diamond»: повторная маршрутизация никогда не запускает-
ся.

В Табл. 9-4 приводится список атрибутов для постоянной защиты 1+1 для услуг
уровня «diamond».

В Табл. 9-5 приводится список атрибутов для повторной маршрутизации для ус-
луг уровня «diamond» с защитой 1+1 .

В Табл. 9-6 приводится список атрибутов для услуг уровня «diamond» с защитой
1+1 без активации повторной маршрутизации.

Табл. 9-4

Атрибуты постоянной защиты 1+1 услуг уровня Diamond



Параметр

Постоянная защита  1+1 услуг уровня Diamond

Требования для создания

Между узлом источником и узлом получателем имеет-

ся большой объём ресурсов без защиты.

Тип защиты

Защита между платами по схеме 1+1 Защита с дубли-
рованным вводом внутри блока OTU и защита дубли-

рованного ввода OTU+OLP.

Защита и восстановление

Если в системе достаточно ресурсов 1+1, для постоян-

ной защиты 1+1 всегда имеются два LSP. Один LSP -

рабочий, другой  LSP -резервный.
Если ресурсов не достаточно, один LSP резервируется

Краткая информация об ASON



114

Параметр

Постоянная защита  1+1 услуг уровня Diamond

для  постоянной  защиты 1+1 услуг  уровня «diamond»,

чтобы обеспечить живучесть системы.

Повторная маршрутизация

Поддрежка блокировки повторной маршрутизации
Поддержка приоритета повторной маршрутизации
Поддержка трёх типов потилики повторной маршрути-

зации:
Использование существующих маршрутов
Без использования существующих маршрутов
Наилучший маршрут

Обатное переключение

Поддержка обратного переключения в ручном режиме

на исходный маршрут.

Миграция услуг

Поддержка  миграции  между  услугами  уровня diamond

и обычными услугами с защитой 1+1

Переключение услуг

Поддержка переключения в ручном режиме.

Оптимизация услуг

Поддержка оптимизации услуг.

Аварии,  запускающие  повторную  мар-

шрутизацию

FIU обнаруживает аварии MUT_LOS или FIU не рабо-

чает.

Табл. 9-5

Атрибуты повторной маршрутизации для услуг уровня diamond с защитой 1+1

Атрибут

Повторная маршрутизация для услуг уровня

«diamond» с защитой 1+1

Требования для создания

Между узлом источником и узлом получателем имеет-

ся большой объём ресурсов без защиты.

Тип защиты

Защита между платами по схеме 1+1 Защита с дубли-
рованным вводом внутри блока OTU и защита дубли-

рованного ввода OTU+OLP.

Защита и восстановление

При  сбое  резервного LSP, услуги  не  переключаются.

Повторная маршрутизация не запускается.
При  сбое  активного LSP, услуги  переключаются  на
резервный LSP. Повторная  маршрутизация  не  запус-

кается.
При сбое рабочего и резервного LSP, запсукается по-

вторная  маршрутизация  для  создания  нового LSP и

восстановления услуг.

Повторная маршрутизация

Поддрежка блокировки повторной маршрутизации
Поддержка приоритета повторной маршрутизации
Поддержка трёх типов потилики повторной маршрути-

зации:
Использование существующих маршрутов
Без использования существующих маршрутотов
Наилучший маршрут

Обатное переключение

Поддержка обратного переключения в ручном режиме

Краткая информация об ASON



115

Атрибут

Повторная маршрутизация для услуг уровня

«diamond» с защитой 1+1

на исходный маршрут.

Миграция услуг

Поддержка  миграции  между  услугами  уровня diamond

и обычными услугами 1+1

Переключение услуг

Поддержка переключения в ручном режиме.

Оптимизация услуг

Поддержка оптимизации услуг.

Аварии,  запускающие  повторную  мар-

шрутизацию

FIU обнаруживает аварию MUT_LOS или сбой FIU.

Табл. 9-6

Атрибуты для услуг уровня «diamond» с защитой 1+1 без активации повторной

маршрутизации

Атрибут

Услуг уровня «diamond» с защитой 1+1 без актива-

ции повторной маршрутизации

Требования для создания

Между узлом источником и узлом получателем имеет-

ся большой объём ресурсов без защиты.

Тип защиты

Защита между платами по схеме 1+1 Защита с дубли-
рованным вводом внутри блока OTU и защита дубли-

рованного ввода OTU+OLP.

Защита и восстановление

При  сбое  активного LSP, услуги  переключаются  на

резервный  LSP. Rerouting is not triggered.
При  сбое  резервного LSP, услуги  не  переключаются.

Повторная маршрутизация не запускается.
При сбое рабочего и резервного LSP, повторная мар-

шрутизация не запускается.

Миграция услуг

Поддержка  миграции  между  услугами  уровня

«diamond» и обычными услугами 1+1

Переключение услуг

Поддержка переключения в ручном режиме.

Оптимизация услуг

Поддержка оптимизации услуг.

9.8.5  Услуги уровня «Silver» (серебряный)

Восстановление  услуг  происходит  за  несколько  секунд.  Услуги  уровня «Silver»
применяются для услуг передачи данных или Интернет услуг с низким требова-
нием к режиму реального вермени.

Услуги  уровня «Silver» называют  услугами  с  повторной  маршрутизацией.  При
сбое LSP, выполняется повторная маршрутизация. Если ресурсов не достаточно,
услуги будут прерваны.

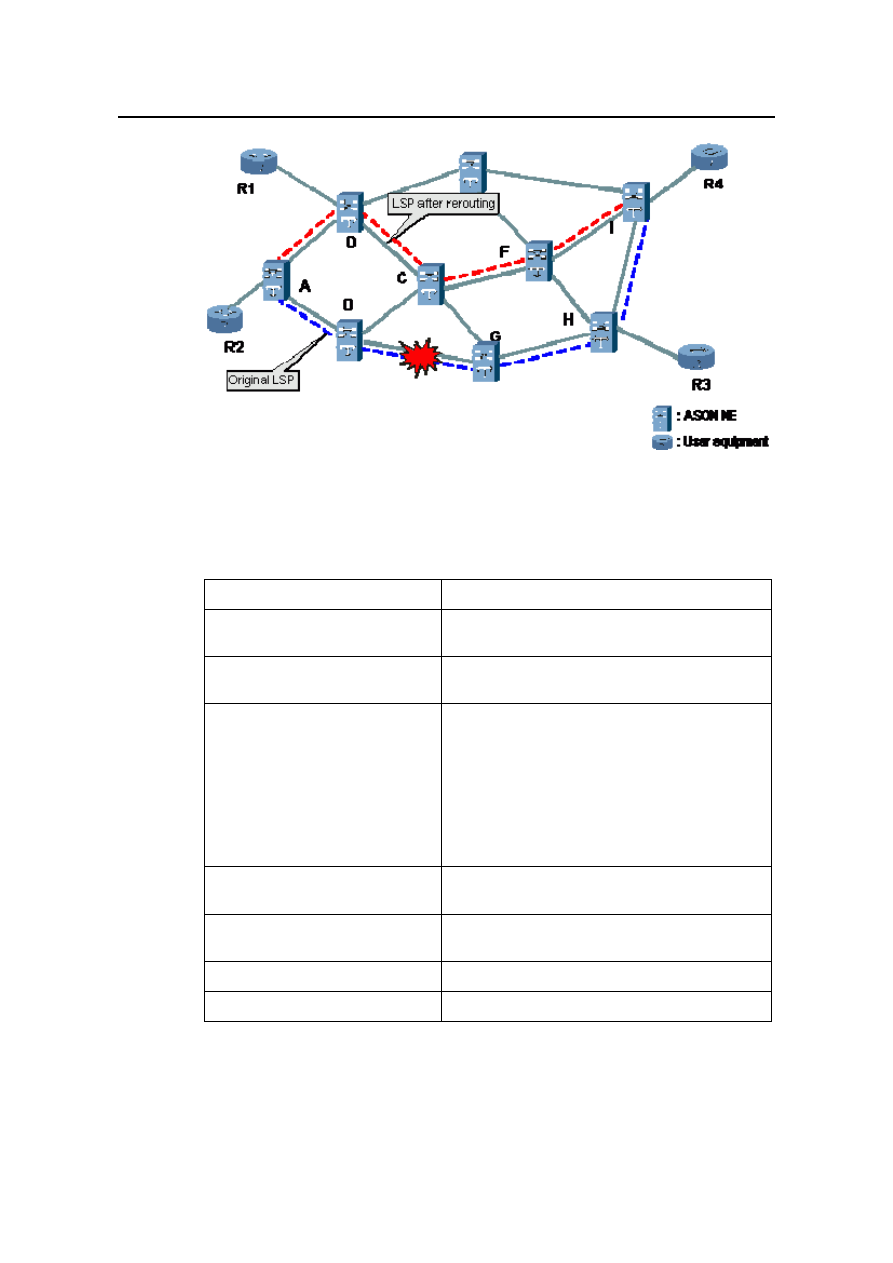

Как показано на Рис. 9-18, A-B-G-H-I это маршрут услуг уровня «Silver». При об-
рыве волокна между B и G, сеть ASON запускает повторную маршрутизацию с
узла A, чтобы создать новый LSP, который не будет проходить через участок об-
рыва. Таким образом, обеспечивается защита услуг.

Краткая информация об ASON



116



Рис. 9-18

Услуги уровня «Silver»

В Табл. 9-7 перечислены атрибуты услуг уровня «Silver».

Табл. 9-7

Атрибуты услуг уровня «Silver»

Атрибут

Услуги уровня «Silver»

Требования для создания

Между узлом источником и узлом получателем имеет-

ся большой объём ресурсов без защиты.

Восстановление услуг

При  сбое  исходного LSP, запускается  повторная  мар-

шрутизация для создания нового  LSP.

Повторная маршрутизация

Поддержка блокировки повторной маршрутизации
Поддержка приоритета повторной маршрутизации
Поддержка трёх типов политики повторной маршрути-

зации:
Использование существующих маршрутов
Без использования существующих маршрутов
Наилучший маршрут

Обратное переключение

Поддержка обратного переключения в ручном режиме

на исходный маршрут

Миграция услуг

Поддержка  миграции  обычных  услуг  без  защиты  на

услуги услуг  «Silver».

Переключение услуг

Поддержка оптимизации услуг

Оптимизация услуг

FIU обнаруживает аварию MUT_LOS или сбой FIU

9.8.6  Услуги уровня «Copper» (медный)

Услуги уровня «Copper» (медный) используются редко. Как правило, это услуги,
которые конфигурируются на короткий период времени, например, на празднич-

Краткая информация об ASON



117

ные дни.

Услуги уровня «Copper» (медный) считаются услгами без защиты. При сбое LSP,
услуги прерываются. В Табл. 9-8 перечислены атрибуты услуг уровня «Copper».

Табл. 9-8

Атрибуты услуг уровня «Copper»

Атрибут

Услуги уровня Silver

Требования для создания

Между узлом источником и узлом получателем имеет-

ся большой объём ресурсов без защиты

Восстановление услуг

Повторная маршрутизация не поддреживается

Миграция услуг

Поддержка  миграции  обычных  услуг  без  защиты  на

услуги услуг  «copper »

Оптимизация услуг

Поддержка оптимизации услуг

9.8.7  Оптимизация услуг

После  неоднократных  изменений  топологии, ASON располагает  меньшим  чис-
лом маршрутов. Возникает необходимость оптимизации услуг. Оптимизация ус-
луг подразумевает создание нового LSP, переключение оптимизированных услуг
на  новый LSP, удаление  исходного LSP для  изменения  и  оптимизации  услуг.
Маршрут услуг будет ограниченным при оптимизации услуг.



 Внимание:

В продукции NG WDM коммутация LSP должна быть заменена на оптимизацию маршрутов спек-

тральных каналов, которая включает переключение элемента WSS. Из-за чего при оптимизации
услуг возможно прерывание их передачи. Будьте внимательны при использовании этой функции.



Оптимизация LSP имеет следующие характеристики.

z



Поддерживается только оптимизация вручную;

z



Оптимизация не изменяет уровень защиты услуг;

z



При оптимизации, не допускаются такие операции, как: повторная маршру-
тизация, обновление или удаление;

z



При создании, не допускаются такие операции, как: повторная маршрутиза-
ция, обновление или удаление;

z



Услуги уровня diamond, silver и copper поддерживают оптимизацию.

9.8.8  Миграция услуг

OptiX GCP поддерживает  преобразование  услуг ASON и  традиционных  услуг.

Краткая информация об ASON



118

Преобразование услуг без прерывания обслуживания.

I. Миграция услуг между маршрутами ASON и постоянными соединениями

В настоящее время Huawei's OptiX GCP поддерживает:

z



Миграцию между статическими услугами с защитой 1+1 и услугами уровня
diamond;

z



Миграцию между статическими услугами без защиты и услугами уровня sil-
ver;

z



Миграцию  между  статическими  услугами  без  защиты  и  услугами  уровня
copper.

9.8.9  Обратное переключение услуг на исходные маршруты

После изменений в сети ASON, маршруты услуг будут отличаться от исходных
маршрутов.  Вы можете переключить все усулги на исходные маршруты.

I. Исходный маршрут

Маршрут при создании услуг ASON является исходным маршрутом. Если после
повторного  переключения  услуг ASON исходный  маршрут  будут  восстановлен,
услуги могут быть переключены на исходный маршрут вручную. После повтор-
ной  маршрутизации  используемый  маршрут  может  быть  переключен  на  исход-
ный маршрут.

II. Описание обратного переключения услуг

Подробное описание переключения услуг приводится в Табл. 9-9.

Табл. 9-9

Описание обратного переключения услуг

Атрибут

Описание

Условия обратного переключения

Если исходный маршрут не в норме, имеются свобод-
ные ресурсы.

Режим переключения

Ручной

Переключение групп

Поддерживается

Изменение исходного маршрута

Поддерживается

9.8.10  Выравнивание трафика

Сеть ASON распределяет трафик по маршрутам.

ASON  вычисляет  лучший  маршрут  согласно  алгоритму CSPF. При  наличии
большого числа услуг между двумя узлами, несколько услуг могут использовать
один и тот же маршрут.  Чтобы не допустить этой ситуации, используется функ-

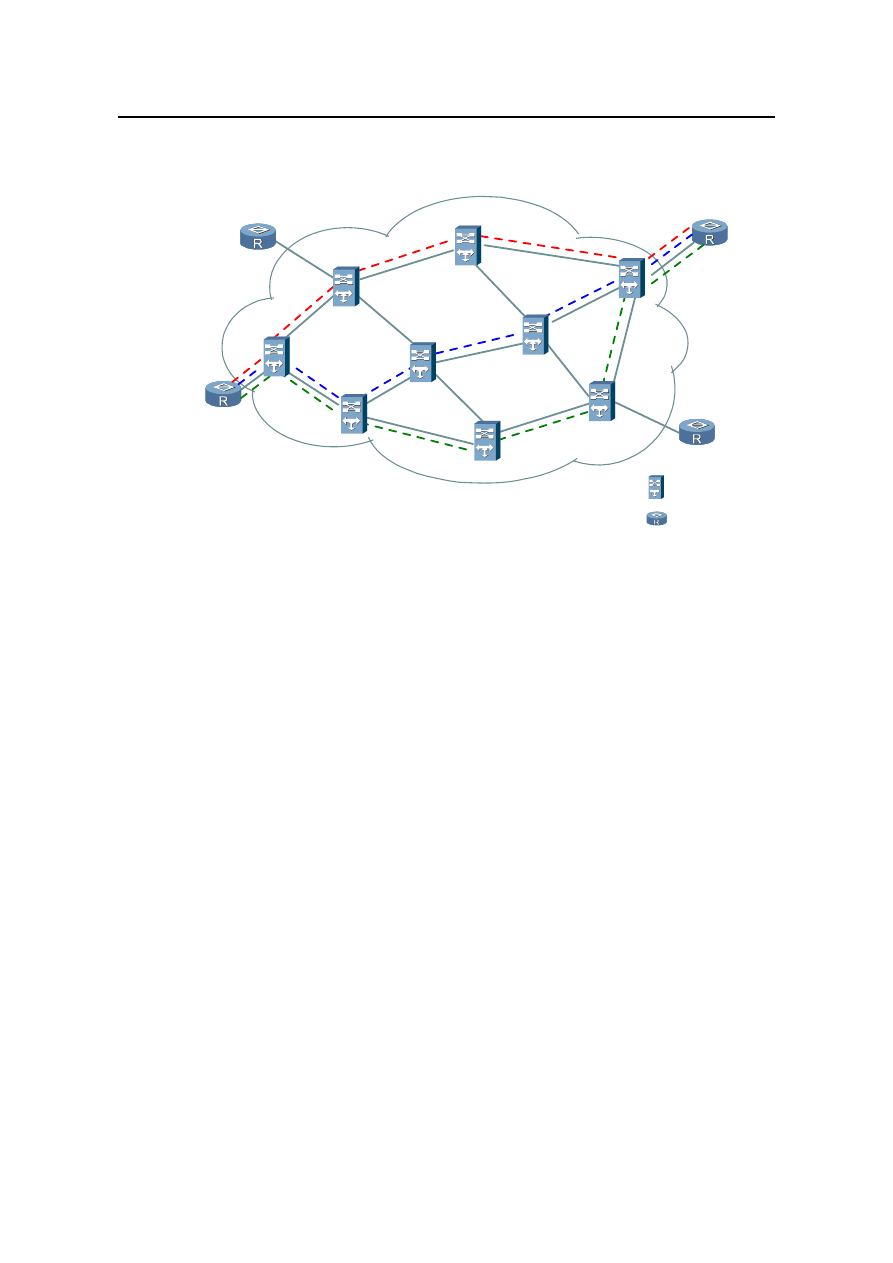

ция выравнивания трафика. Согласно рис. 9-19 между узлами R2 иR4 имеется
большое  количество  услуг  уровня silver. Чтобы  обеспечить  надёжность  и  безо-

Краткая информация об ASON



119

пасность сети,  ASON распределяет услуги равномерно по маршрутам A-D-E-I,
A-B-C-F-I и A-B-G-H-I.

R1

R2

R3

R4

A

B

C

D

E

F

G

H

I

: ASON NE

: User equipment



Рис. 9-19

Выравнивание трафика

9.8.11  Группа маршрутов с одинаковым риском

В сети ASON прописывают SRLG, если в оптическом кабеле имеется группа оп-
тических волокон.

SRLG - это  группа  маршрутов  с  одинаковым  риском.  Волокна  в  этом  кабеле
подвержены одинаковому риску, в случае обрыва кабеля. В этом случае, услуга
ASON не переключает на другой маршрут.

Необходимо правильно прописать SRLG для маршрутов с одинаковым риском,
а также для того, чтобы в случае, повторной маршрутизации LSP и неисправный
канал не работали по неисправному маршруту, и для сокращения времени вос-
становления при повторной маршрутизации услуг ASON. Для этого прописывают
SRLG.



120

Глава 10  Защита

В таблице представлено содержание данной главы.

Раздел

Описание

9.1  Защита  на  уровне  обо-

рудования

Принципы  и  организация  резервирования  системы  питания,  за-
щита  интегрированного  источника  питания,  защита 1+1 платы

SCC и защита 1+1 платы кросс-коммутации.



10.2  Защита на уровне сети   Принципы и организация резервирования оптической линии, за-

щита 1+1 внутри платы, защита 1+1 на стороне клиента, и защи-

та SNCP.

9.3 Канал управления сетью  Канал  управления  сетью  и  взаимодействие  каналов  передачи

управляющей информации.

10.1  Защита на уровне оборудования

OptiX OSN 6800 предусматривает четыре типа защиты на уровне оборудования:

z



Защита подачи питания постоянного тока;

z



Защита системы питания;

z



Защита 1+1 платы SCC;

z



Защита 1+1 платы кросс-коммутации.

10.1.1  Защита системы постоянного тока

Обеспечивается взаимное резервирование двух вводов питания постоянного то-
ка –48В/–60В.  Это  гарантирует  бесперебойную  работу  оборудования  при  сбое
одного из двух вводов питания постоянного тока.

10.1.2  Защита системы электропитания

Система укомплектована распределённым источником питания и интегрирован-
ной защитой вторичных источников питания всех блоков, за исключением XCS.

Плата SCC имеет блок PBU и обеспечивает защиту системы питания по схеме
1:N.  Плата SCC обеспечивает  интегрированную  защиту  системы  питания  и  за-
щиту вторичного источника питания +3,3В всех блоков питания каждого подста-
тива, за исключением XCS.

Когда система обнаруживает сбой в каком-либо элементе системы питания (по-
вышенное напряжение или пониженное напряжение) PBU платы SCC обеспечи-
вает  напряжение  в  течение 600 мкс,  после  возникновения  сбоя,  чтобы  обеспе-
чить стабильную работу OTU.
