OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 14

Краткая информация об ASON

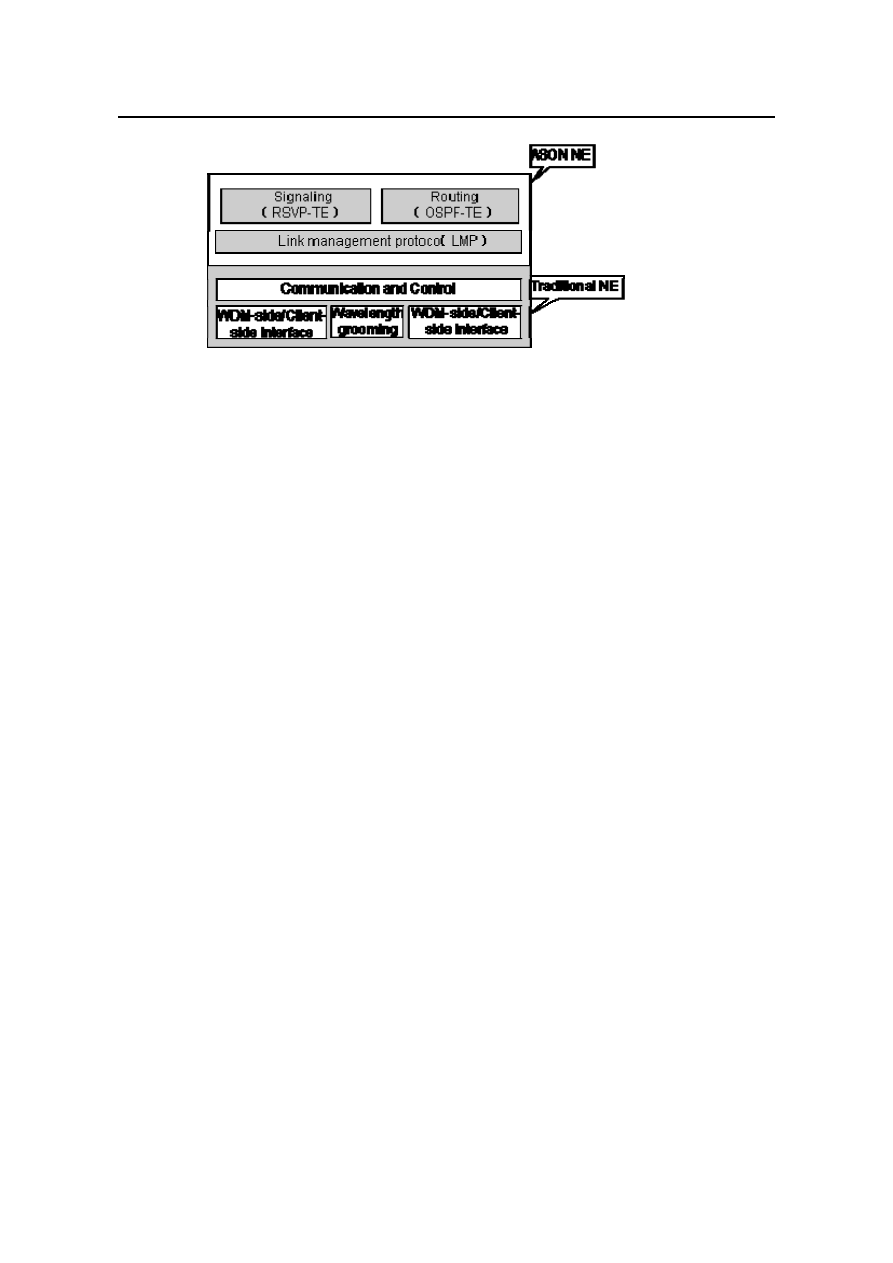

Рис. 9-5

ASON NE

ID узла - это уникальный идентификатор уровня управления. Формат ID анало-
гичен формату IP–адреса. Но ID и IP-адрес NE должны относится к разным сег-
ментам сети.

Будучи уникальным идентификатором NE транспортного уровня, ID NE имеет
важное значение в сетях ASON и традиционных сетях.

ID, NE ID и IP-адрес NE независимы друг от друга.

II. Каналы TE

Канал ТЕ является каналом диспетчеризации трафика. NE сети ASON отправ-
ляет информацию о полосу пропускания на другие NE по каналу ТЕ для обеспе-
чения данных при расчёте маршрута. Между двумя платами FIU двух станций
прописывается один канал ТЕ.

В оборудовании WDM ASON, все каналы ТЕ являются незащищёнными ресур-
сами.

III. Домены ASON

Домен ASON –это область сети, с определённым набором функций для выбора
маршрута и управления. Домен ASON состоит из нескольких NE и каналов TE.
Один NE принадлежит к домену ASON.

IV. SPC

SPC - это  служебное  соединение,  отличное  от  постоянного  соединение (PC) и
непостоянного  соединения (SC). Для SPC соединение  между  пользователем  и
сетью передачи с конфигурируется на NM. Соединение в сети передачи запра-
шивается  с NM и  затем  создается  уровнем  контроля NE через  сигнализацию.
При упоминании услуги ASON имеют в виду SPC.

PC - это служебное соединение, которое рассчитывается заблаговременно на
NM при помощи команду для нескольких NE.

SC - это служебное соединение, которое запрашивается с терминал пользова-

Краткая информация об ASON

теля и создаётся на уровне контроля ASON с использованием сигнализации.

Внимание:

ПО OptiX GCP работает с SPC и PC. SC не поддерживается.

9.2.2 Защита сети и восстановление

С развитием технологий сетей передачи, живучесть становится определяющим
фактором при проектировании, эксплуатации и обслуживании сетей. Сеть ASON
должна иметь гибкие и эффективные механизмы защиты и восстановления.

I. Различие между защитой и восстановлением

Защита охватывает ёмкость сети между NE. Защита обеспечивается для NE и
не имеет отношения к системе управления. Защитное переключение, как прави-
ло, не превышает 50 мс. Зарезервированные ресурсы в системе не могут ис-
пользоваться совместно.

При восстановлении полностью используются ресурсы между NE. Дополнитель-
но, при восстановлении может быть задействована ёмкость более низкого уров-
ня. При сбое тракта услуги, сеть начинает автоматический поиск нового маршру-
та и переключает услуги. Алгоритм восстановления аналогичен алгоритму вы-
бора тракта. Восстановление требует задействия свободных ресурсов для по-
вторной маршрутизации услуг. При повторной маршрутизации выполняется рас-
чёт маршрутов для услуг. Обычно, восстановление занимает несколько секунд.

II. Защита в сетях ASON

В сетях ASON применяются традиционные схемы защиты. При возникновении
сбоя, на транспортном уровне выполняется защитное переключение. При этом
защитное переключение не затрагивает уровень контроля.

III. Восстановление в сетях ASON

Для восстановления услуг в сети ASON применяется механизм повторной мар-
шрутизации. При сбое LSP, узел источник рассчитывает наилучший маршрут пе-
редачи услуг. Для создания LSP применяется сигнализация. По созданному
тракту передаются услуги. После создания LSP, исходный LSP удаляется.

Преимущества повторной маршрутизации:

Быстрое восстановление услуг в автоматическом режиме;

При использовании современных технологий в сетях ASON, требуется
меньший объём ресурсов при восстановлении сети. Использование полосы

Краткая информация об ASON

пропускания улучшается. Если в сети имеет большое количество узлов,
маршруты более сложные и задействованы все ресурсы.

IV. Восстановление услуг

Схемы  восстановления  сети  подразделяются  на  централизованное  восстанов-
ление  и  распределённое  восстановление,  в  зависимости  от  используемого  ме-
ханизма  контроля.  В Huawei OptiX GCP применяется  схема  распределённого
восстановления.

При использовании схемы централизованного восстановления центральная сис-
тема контроля обеспечивает управление всей сетью. Центральная система кон-
троля представляет собой огромную сетевую базу данных, в которой хранится
информация о всех узлах, каналах и свободных ресурсах. При сбое канала или
узла информация о сбое передаётся в центральную систему контроля по другим
маршрутам. На основе информации базы данных, центральная система контро-
ля рассчитывает маршрут, который заменит неисправный маршрут. Централь-
ная система контроля создаёт команды управления для каждого узла. Для вос-
становления услуг создаётся маршрут.

Схема  распределённого  восстановления  не  зависит  от  центральной  системы
контроля. При сбое канала узлы на обеих сторонах неисправного маршрута об-
наруживают неисправность и распространяют информацию о неисправности по
всей  сети.  При  отказе  узла,  сопряжённый  узел  обнаруживает  неисправность  и
распространяет информацию о неисправности по всей сети. Все LSP или узлы,
соединённые  с  неисправным  каналом  перенаправляются  на  новые LSP для
восстановления услуг.

9.2.3 Краткая информация об ASON

Концепция и стандарты ASON разработаны на основе опыта широкого внедре-
ния системы WDM. Необходимы продуманные схемы внедрения системы. Про-
думанные схемы внедрения системы требуются для реализации постоянно раз-
вивающихся технологий и стандартов ASON.

I. Общая схема

Далее рассматриваются две схемы внедрения системы:

Для создания сети ASON потребуется:
Сеть ASON создаётся при расширении мегаполисных сетей.

Преобразование сети WDM до сети ASON.
При преобразовании существующей сети в сеть ASON и использовании
оборудования линейки OptiX OSN загружается новое ПО. В этом случае не
добавляется новое оборудование.

Краткая информация об ASON

100

9.3 ПО сетей ASON

9.3.1 Размещение ПО сети ASON

ПО ASON состоит из ПО NE.

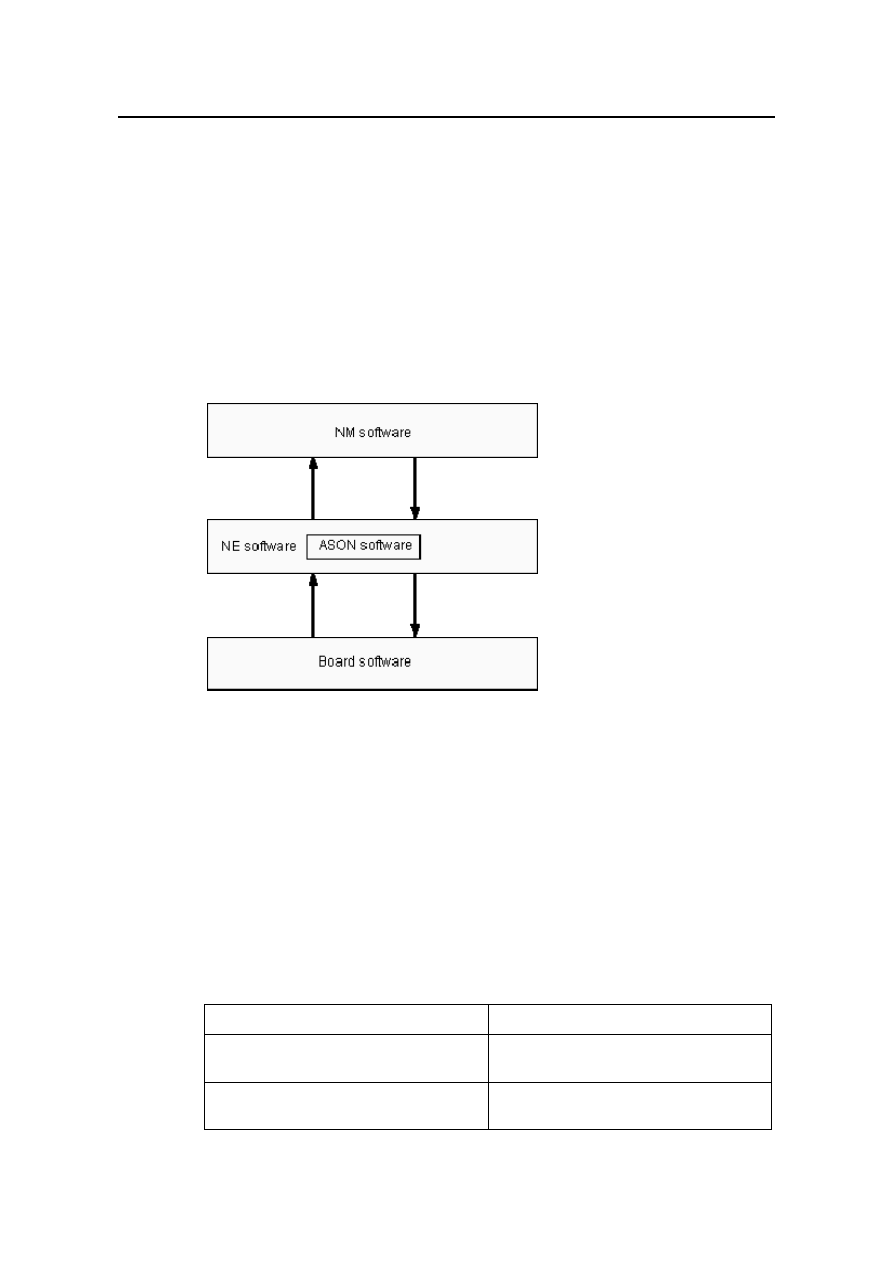

На Рис. 9-6 показано расположение ПО OptiX GCP в системе. ПО сети ASON и
ПО NE работает на плате SCC, а ПО плат и системы NM работает на платах и
на ПК системы NM соответственно. ПО, используемое для всей линейки обору-
дования OptiX OSN одинаковое. Обновление версий используемого ПО до вер-
сии сети ASON выполняется путём загрузки ПО NE сети ASON. Потребуется об-
новить некоторые платы.

Рис. 9-6

Структура ПО линейки оборудования OptiX OSN

9.3.2 Структура ПО сети ASON

ПО сети ASON состоит из нескольких модулей. Каждый модуль выполняет опре-
делённую функцию.

Согласно рекомендациям ITU-T выделяют три уровня сети ASON: уровень кон-
троля, уровень управления и транспортный уровень. Уровень управления отно-
сится к уровню NM, транспортный уровень относится к уровню сети WDM. ПО
ASON применяется на уровне контроля с использованием LMP, OSPF-TE и
RSVP-TE.

Табл. 9-2

Сокращения и обозначения

Сокращение

Расшифровка

RSVP-TE

Протокол резервирования ресурсов- диспетче-

ризации трафика

OSPF-TE (Первоочередное открытие кратчайшего мар-

шрута) -диспетчеризации трафика

Краткая информация об ASON

101

Сокращение

Расшифровка

LMP

Протокол управления каналом

CSPF

Первоочередное использование кратчайшего

маршрута

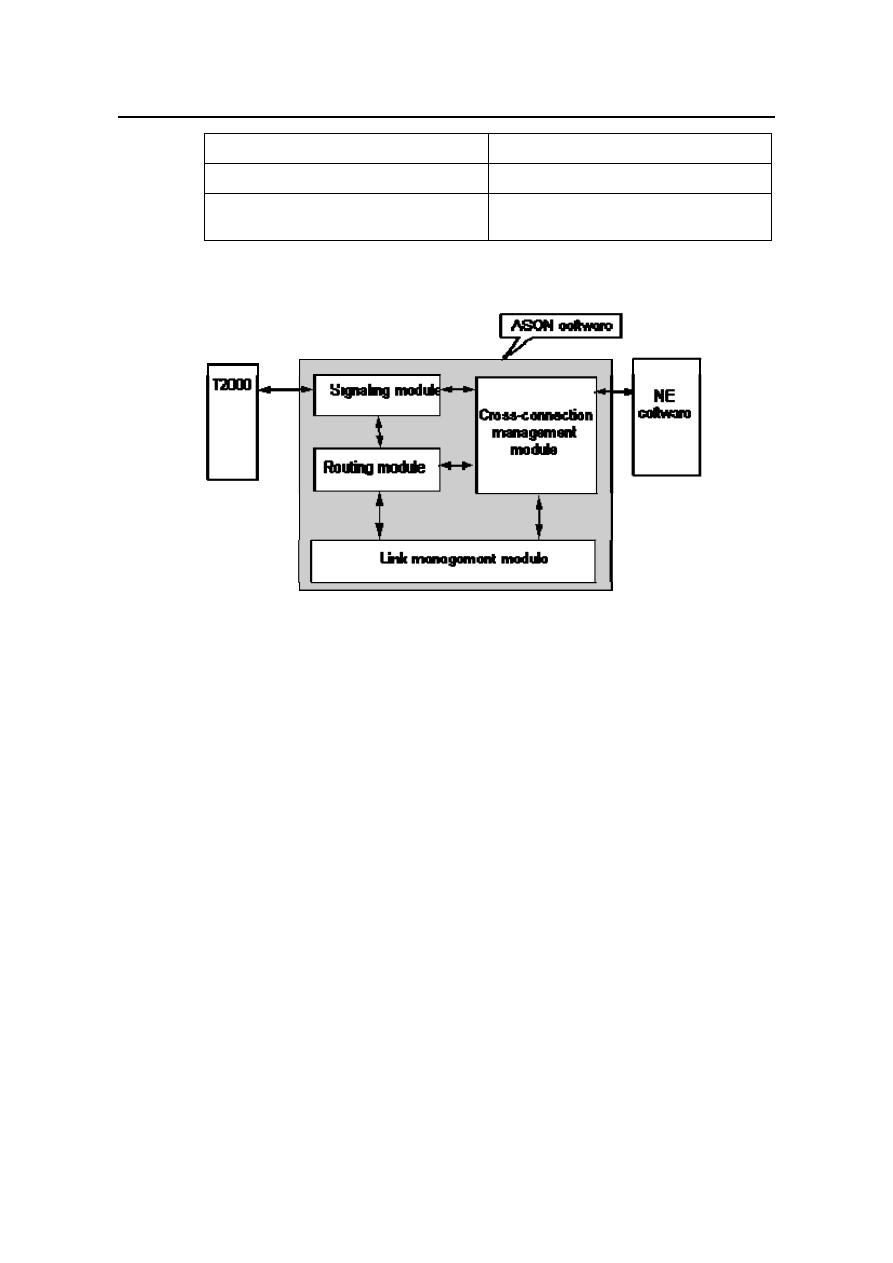

На Рис. 9-7 показана структура ПО сети ASON, которое состоит из модуля сиг-
нализации, модуля маршрутизации и модуля управления кросс-коммутацией.

Рис. 9-7

Структура ПО сети ASON

I. Модуль управления каналом

В модуле управления каналом используется протокол LMP для выполнения
следующих функций.

Создание и обслуживание каналов управления;

Проверка каналов TE.

II. Модуль сигнализации

Модуль сигнализации использует протокол RSVP-TE при создании или удалении
услуг, а также синхронизирует и восстанавливает услуги.

III. Модуль маршрутизации

Модуль маршрутизации использует протокол OSPF-TE при выполнении сле-
дующих функций.

Сбор и распространение информации каналов ТЕ;

Сбор и распространение информации каналов управления;

Расчёт маршрута услуги и маршрута управления.

IV. Модуль управления кросс-коммутацией

Модуль управления кросс–коммутацией выполняет следующие функции:

Краткая информация об ASON

102

Создание кросс-соединений;

Сообщение аварий и информации о состоянии канала.

9.4 Протокол ASON

Для OptiX GCP применяется протокол управления каналом LMP, протокол
управления маршрутизацией OSPF-TE и протокол сигнализации RSVP-TE.

В следующем разделе рассматриваются функции этих протоколов в сети ASON.

9.4.1 LMP

LMP выполняет следующие функции в сети ASON:

Создание и обслуживание каналов управления между соседними узлами.

Далее рассматривается процедура создания каналов управления.

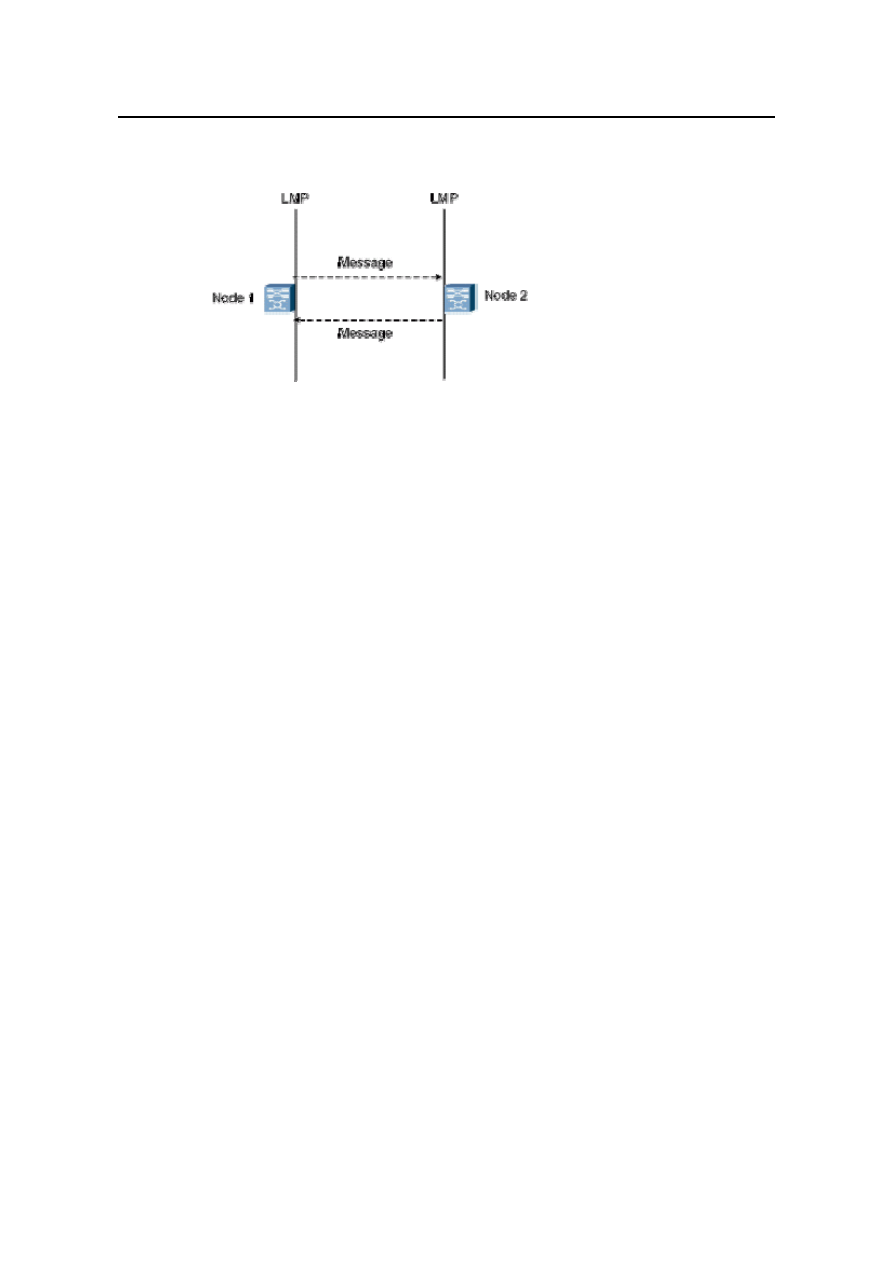

- См. Рис. 9-8. Когда два соседних NE в сети ASON начинают работу, LMP от-
правляет сообщение при помощи байтов D4~D12 DCC или Ethernet. Узел 1 пе-
редает сообщения на узел 2, который выполняет проверку полученных сообще-
ний. Если сообщение проходит проверку, узел 2 возвращает сообщение на узел
1 и создаёт канал управления. Если сообщение не проходит проверку, узел 2
возвращает сообщение на узел 1. Узел 2 ожидает следующее сообщение. Та-
ким образом, создаётся канал управления между соседними узлами;
- После создания канала управления два узла сохраняют информацию о канале
управления и распознают канал управления по ID.

Рис. 9-8

Создание канала управления

Проверка компонентов каналов и каналов ТЕ.

Процедура проверки каналов ТЕ.

- После того, как каналы управления сконфигурированы, выполняется проверка
последовательности атрибутов каналов ТЕ, чтобы определить идентичность
информации с обеих сторон каналов ТЕ. Если проверка успешная, при помощи
протокола OSPF информация передаётся другим каналам ТЕ в сети.

Краткая информация об ASON

103

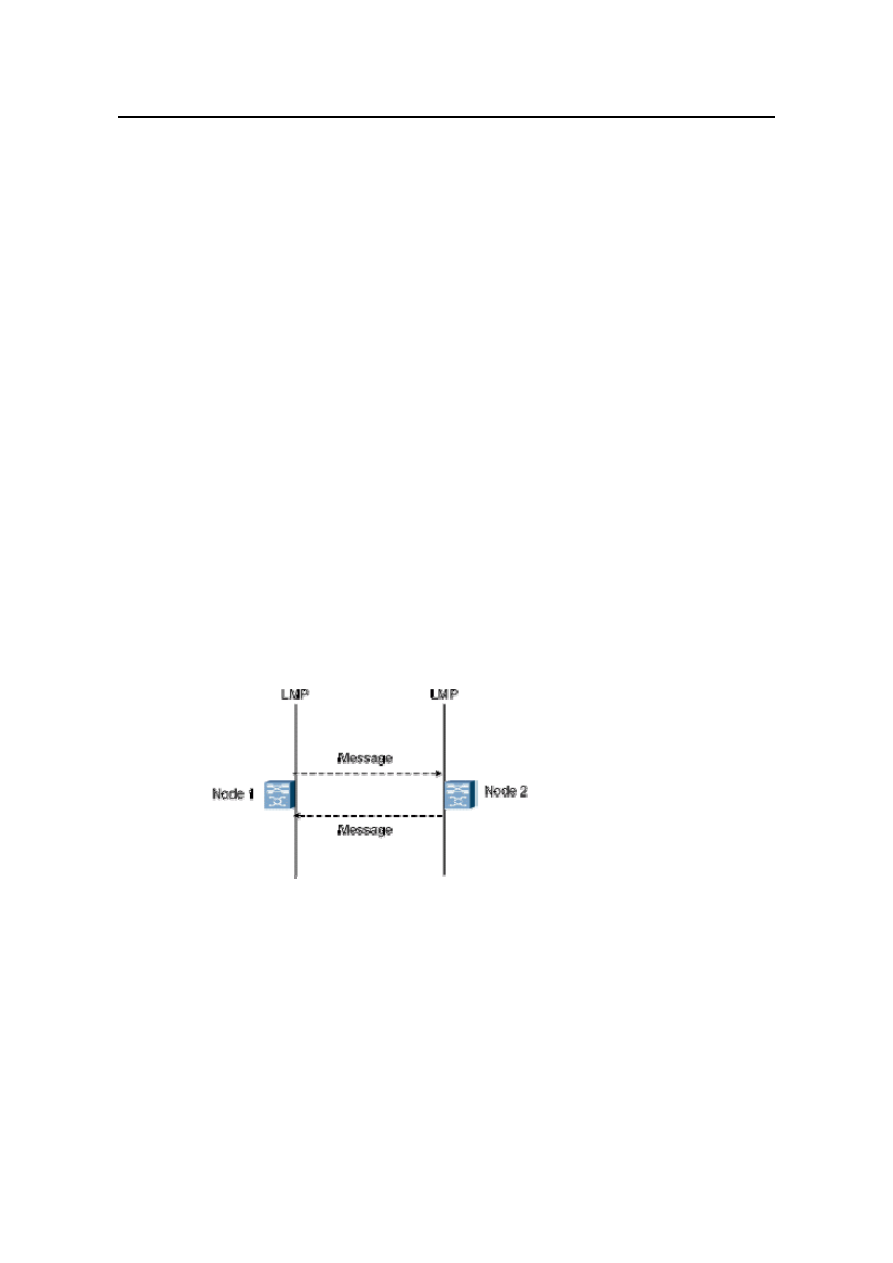

- Как показано на Рис. 9-9 узел 1 передаёт сообщения и содержание для про-
верки на узел 2. После проверки информация возвращается на узел 1.

Рис. 9-9

Проверка каналов TE

I. OSPF-TE

На уровне контроля применяется протокол OSPF-TE, который выполняет сле-
дующие функции:

Создаёт связь между соседними элементами;

Создаёт и обслуживает каналы управления;

Собирает и распространяет информацию о каналах управления на уровне
контроля. На основе этой информации, протокол генерирует информацию о
маршрутах, которая требуется для передачи сообщений;

Собирает и распространяет информацию о каналах TE транспортного
уровня. Затем, протокол генерирует информацию о топологиях для расчёта
трактов услуг.

II. RSVP-TE

RSVP-TE протокол, отвечающий за резервирование ресурсов. Это тип сигнали-
зации. Протокол RSVP-TE поддерживает создание, удаление и изменение LSP.
RSVP-TE поддерживает следующие функции:

Создание LSP;

Удаление LSP;

Изменение атрибутов LSP;

Повторная маршрутизация LSP;

Оптимизация маршрута LSP.

9.5 Каналы ASON

Каналы ASON включают туннели управления, каналы управления, каналы ТЕ.

I. Туннели управления

LMP создает и обслуживает каналы контроля между NE. Канал контроля обес-

Краткая информация об ASON

104

печивает  физические  каналы  для  пакетов LMP. Каналы  контроля  классифици-
руются на волоконные каналы и виртуальные канлы. Волоконные каналы авто-
матически  определяют  и  используют  байты D4-D12 DCC. Виртуальные  каналы
используют  каналы Ethernet, которые  конфигурируются  вручную.  Проверка  ка-
налов  ТЕ  осуществляется  при  доступности  каналов  контроля  между  двумя  со-
седними узлами.

Между двумя узлами должен быть установлен один канал контроля. При нали-
чии нескольких волокон между двумя узлами, LMP генерирует канал контроля
для каждого порта OCS, который соединён с FIU. Для передачи пакетов LMP ис-
пользует один канал.

II. Каналы управления

Каналы управления создают между двумя объектами протоколов (NE) для связи.

Каналы управления создаются и обслуживаются протоколом OSPF между двумя
узлами. Информация каналов управления OSPF распространяется по всей сети.
Таким образом, каждый NE получает информацию и создаёт топологию управ-
ления. Протокол OSPF каждого NE рассчитывает кратчайший маршрут для каж-
дого NE, согласно топологии управления. Маршруты записываются в таблицу.
RSVP использует маршруты для передачи пакетов сообщений.

Каналы управления создаются в волокнах (D4-D12). Если активирован протокол
OSPF на портах Ethernet, каналы управления создаются за пределами волокон.

Примечание:

Хотя каналы контроля и канала управления создают в каналах DCC (байты D4-D12) канала OSC,
они отличаются функционально и независимы друг от друга. OSPF-TE обеспечивает распростра-
нение информации о каналах управления в сети. Каждый NE сети ASON содержит информацию о
каналах контроля. NE сети ASON не распространяют информацию о каналах контроля в сети. Ка-
ждый NE хранит и обрабатывает информацию о собственных каналах контроля.

III. Каналы TE

Каналы TE являются  каналами  диспетчеризации  трафика. NE сети ASON от-
правляет информацию о полосе пропускания на другие NE по каналу ТЕ, чтобы
предоставить данные для расчёта маршрута. Канала ТЕ это своего рода воло-
конные  ресурсы,  несущие  информацию  о  полосе  пропускании  и  атрибутах  за-
щиты. Однако каналы ТЕ не всегда соответствуют волокнам. Между FIU пропи-
сывается один канал TE.

В оборудовании WDM сети ASON все каналы TE не имеют защиты.

содержание .. 12 13 14 15 ..
