8.2.2 Распределённый груминг

Как показано в Табл. 8-2, OptiX OSN 6800 поддерживает семь парных слотов:
IU1 и IU2, IU3 и IU4, IU5 и IU6, IU7 и IU8, IU11 и IU12, IU13 и IU14, IU15 и IU16.

OptiX OSN 6800 поддерживает распределённый груминг услуг GE, любые услуги
или сигналы ODU1:

Для услуг GE поддерживает максимальную кросс-коммутацию 5 Гбит/с;

Для любых услуг поддерживает максимальную кросс-коммутацию 10 Гбит/с;

Для сигналов ODU1 услуг GE поддерживает максимальную кросс-
коммутацию 10 Гбит/с.

В Табл. 8-2 приводится перечень услуг, которые поддерживаются распределен-
ным грумингом платы OTU.

Табл. 8-2

Услуги, которые поддерживаются распределенным грумингом платы OTU

Плат

Распределённый груминг

L4G

Услуги GE

LDGS/LDGD

Услуги GE

LQMS/LQMD

Любые услуги

NS2

Сигналы ODU1

TDG

Услуги GE
Сигналы ODU1

TQS

Сигналы ODU1

TQM

Сигналы ODU1
Любые услуги

8.2.3 Приложения груминга электрического уровня

Три типа приложений, поддерживаемых грумингом электрического уровня:

Транзитная передача на клиентской стороне: услуги вводятся через порт
клиентской стороны локальной станции и выводятся через другой порт кли-
ентской стороны. Другими словами, услуги не передаются по оптической
линии;

Ввод и вывод на клиентской стороне: услуги других станций передаются по
волокну на локальную станцию, затем выводятся или услуги клиента вво-
дятся на локальной станции и передаются на другую станцию по волокну;

Транзитная передача на линейной стороне: услуги не вводятся/не выводят-
ся на локальной станции. Локальная станция выступает в качестве регене-
раторной станции и передает услуги с одной стороны оптической линии на
другую.

Краткая информация об ASON

Глава 9 Краткая информация об ASON

ASON - оптические сети с автоматической коммутацией. Это новое поколение
оптических сетей, сети ASON. В разделе представлены основные концепции се-
тей ASON и применение ПО ASON.

9.1 Обзор

OptiX GCP это программное обеспечение ASON, разработанное Huawei, которое
применяется для серии оборудования OptiX OSN и поддержки перехода тради-
ционных сетей к сетям ASON. GCP означает уровень управления GMPLS.

Далее перечислено оборудование, поддерживающее функции ASON.

OptiX OSN 6800;

OptiX OSN 3800.

9.1.1 Основные сведения о технологии и преимущества

По сравнению с сетями WDM, сети ASON обладают преимуществами при кон-
фигурировании услуг. В сетях ASON применяются многочисленные схемы защи-
ты, и эффективность использования полосы пропускания достаточно высокая.

В  традиционных  сетях  оборудование WDM обеспечивает  функции  волокна.  В
настоящее  время  оборудование WDM передаёт  услуги.  Постоянно  растут  тре-
бования  к  производительности  оборудования WDM. Традиционные  сети  имеют
следующие недостатки:

Сложность конфигурирования услуг и наращивание ёмкости и услуг требу-
ет много времени;

Использование полосы пропускания не достаточно эффективное. В сети
топологии «кольцо» требуется резервирование половины полосы пропус-
кания;

Не большой выбор способов защиты и механизмы самовосстановления не
эффективны.

Технология ASON позволяет улучшить перечисленные показатели. Эта техноло-
гия позволяет реализовать коммутацию сигнализации и уровня управления в
целях управления соединениями и улучшением живучести сетей. Сквозное кон-
фигурирование услуг и функция согласования уровней (SLA).

I. Конфигурация услуг

Для сетей WDM используются топологии «кольцо» и «цепь». Тракты и времен-
ные интервалы прописываются вручную, что требует времени и внимания. При
взаимодействии оборудования разных производителей требуется значительно

Краткая информация об ASON

больше времени на конфигурирование услуг. Сети становятся сложными и кон-
фигурирование услуг также усложняется и не отвечает современным требова-
ниям пользователей.

Технология ASON успешно решает трудности, связанные с сквозной конфигура-
цией услуг. При конфигурировании услуги, потребуется указать лишь источник,
получатель и тип защиты, остальные операции сеть выполняет автоматически.

II. Использование полосы пропускания

В традиционных сетях оптической передачи резервируется большой объём ре-
сурсов и механизмы защиты и самовосстановления не совершены. Технология
ASON обеспечивает защиту с использованием меньшего объёма ресурсов.

III. Защита и восстановление

Для сетей WDM используются топологии «кольцо» и «цепь». Защита оптической
линии и защита на уровне платы – это основные способы защиты услуг. Для се-
тей ASON используется смешанная топология. В сетях ASON также использует-
ся функция динамического восстановления услуг. При многочисленных сбоях и
неполадках в сети, обеспечивается максимальное восстановление услуг.

Для сетей ASON определены несколько типов услуг на основе времени, необхо-
димого на восстановление услуг.

9.1.2 Базовая концепция ASON

Технология ASON базируется на трёх концепциях: три уровня, путь коммутации
по метке (LSP) и повторяя маршрутизацию.

На Рис. 9-1 показаны уровни ASON: уровень контроля, транспортный уровень и
уровень управления.

Рис. 9-1

Три уровня ASON

Краткая информация об ASON

I. ASON

ASON -это новое поколение сетей оптической передачи, которое характеризует-
ся:

Динамическое размещение запроса услуги;

Автоматический выбор маршрутизатора;

Контроль создания и удаления соединений;

Сетевые соединения создаются автоматически и динамически;

Коммутация и передача объединены в одну систему.

II. Уровень контроля

Уровень управления включает группы объектов связи. Он реализует управление
вызовом и управление соединением, включая автоматическую установку соеди-
нения, освобождение, мониторинг и обслуживание соединений. Уровень контро-
ля автоматически восстанавливает утраченные соединения посредством точки
сигнализации.

III. Транспортный уровень

Традиционная сеть WDM- это сеть транспортного уровня. Она передаёт оптиче-
ские сигналы, конфигурирует кросс-срединения и защиту для оптических сигна-
лов с гарантией надёжности всех оптических сигналов.

IV. Уровень управления

Уровень управления является добавлением к уровню контроля. Он обслуживает
транспортный уровень, уровень контроля и всю систему. Его основные функции:
управление рабочими характеристиками, управление сбоями, управление кон-
фигурацией и управление безопасностью.

V. LSP

LSP это путь, по которому проходят услуги ASON. Чтобы создать услуги в сети
ASON потребуется создать LSP.

VI. Повторная маршрутизация

Повторная маршрутизация – это способ возобновления передачи услуг. Если
соединение LSP не доступно, узел источник определяет наилучий маршрут для
восстановления услуг. Затем, исходный узел создаёт LSP для передачи услуг.
После создания нового LSP, узел источник удаляет исходный LSP.

Внимание:

После возврата повторной маршрутизации, исходный LSP удаляется.

Краткая информация об ASON

Примечание:

Более подробная информация приводится в разделе 9.2.2.

VII. Блокирование повторной маршрутизации

В некоторых случаях повторная маршрутизация не требуется, после сбоя LSP.

VIII. Политика повторной маршрутизации

Для «бриллиантовых» и «серебряных» услуги поддерживается три типа полити-
ки повторной маршрутизации.

Перекрывающая политика: при повторной маршрутизации маршрут нового
LSP перекрывает исходный маршрут;

Политика разделения: при повторной маршрутизации маршрут нового LSP
отделяется от исходного маршрута;

Политика лучшего маршрута: при повторной маршрутизации для LSP вы-
бирается лучший маршрут.

9.1.3 Характеристики ASON

ASON – это новая технология, которая характеризуется:

Автоматическим конфигурированием сквозных услуг;

Автоматическим определением топологии;

Использование смешанной топологии, которая гарантирует живучесть сети;

Обеспечение различных уровней защиты для услуг;

Диспетчеризация трафика и динамическое изменение топологии в реаль-
ном времени для оптимизации сетевых ресурсов.

9.1.4 Решение ASON компании Huawei

Huawei обеспечивает решение ASON для разных уровней.

Решение ASON компании Huawei охватывает следующие продукты:

Уровень контроля ПО: OptiX GCP;

ПО планирования и моделирования: OptiX MDS 6600;

ПО системы сетевого управления: iManager T2000;

Оборудование транспортного уровня: серия OptiX OSN.

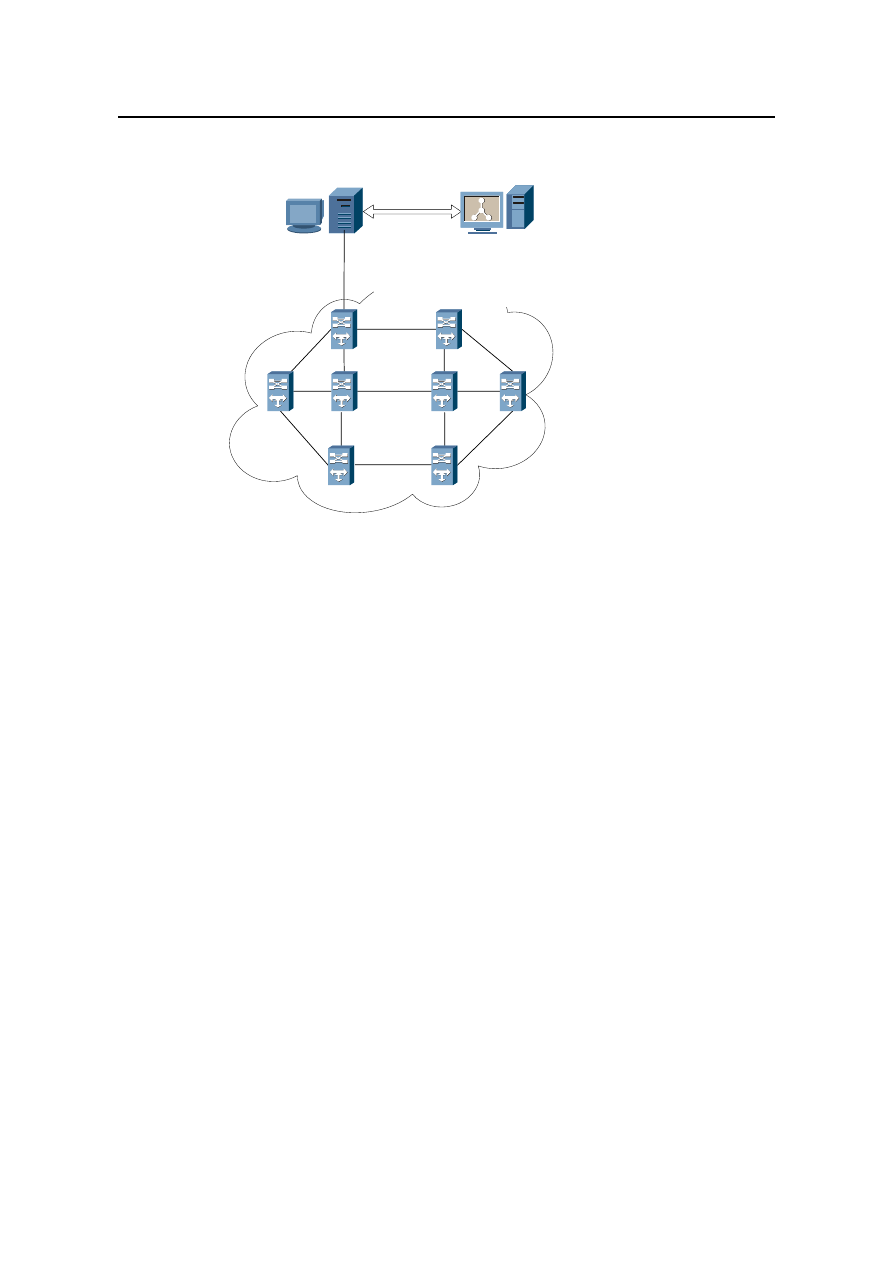

На Рис. 9-2 приводится иллюстрация взаимосвязи между перечисленными про-
дуктами.

Краткая информация об ASON

T2000 management system

OptiX MDS 6600 planning

and simulation system

Contol plane supported by

OptiX GCP software

ASON composed

of OSN series

equipment

Рис. 9-2

Решение ASON компании Huawei

Huawei предлагает интегрированное решение по мегаполисным транспортным
сетям ASON, на базе оборудования OptiX OSN 6800 и OptiX OSN 3800. См.
Рис. 9-3. Чтобы обеспечить гибкий груминг при передаче на дальние расстояния,
применяется смешанная с

сетевая топология. Обратитесь к Табл. 9-1, в которой приводятся продукты
ASON для разных уровней сети.

Краткая информация об ASON

OptiX OSN 6800

OptiX OSN 3800

Area backbones

Short long-hual

Local networks and

metropolitan core layers

Metropolitan convergence

layers and metropolitan

access layers

ASON NE

центр данных Internet

Multi-многоквартиный дом

интеллектуальный жилой

район

корпорация

банки и финансовые учре-

ждения

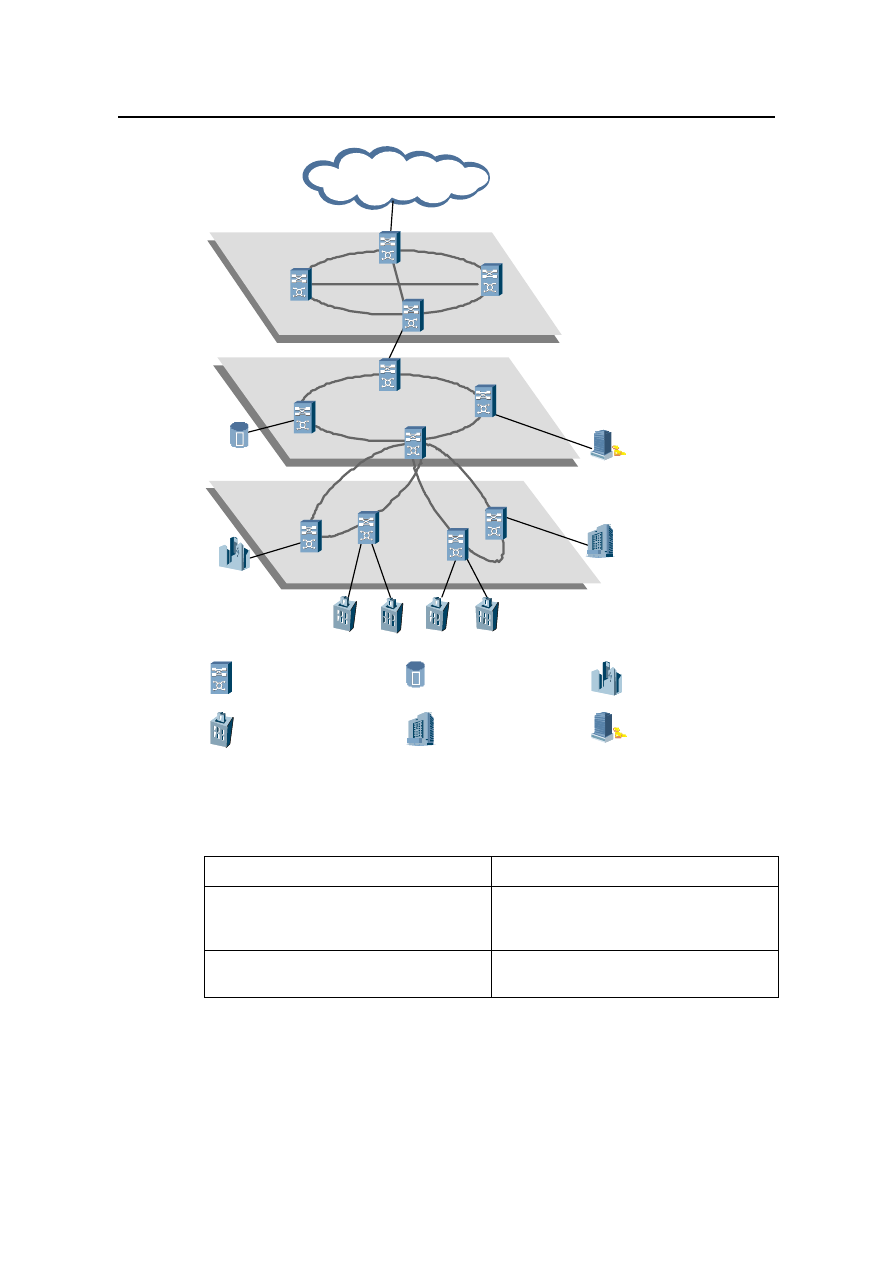

Рис. 9-3

Решение для мегаполисных сетей ASON

Табл. 9-1

ASON WDM NE в серии OptiX OSN

ASON NE

Примечание

OptiX OSN 6800

ASON NE в локальной сети и в мегаполисной
сети опорного уровня/сети передачи на даль-

ние расстояния

OptiX OSN 3800

Уровень конвергенции мегаполисных сетей и

уровень доступа мегаполисных сетей

Краткая информация об ASON

Примечание:

При создании сетей с использованием серии оборудованияASON WDM, потребуется сконфигури-
ровать платы WSS или платы ROAM, чтобы обеспечить гарантировать автоматический груминг и
восстановление услуг ASON.

9.2 Структура сетей передачи ASON

Структура сетей передачи, способы защиты и способы восстановления сетей
ASON отличаются от структуры сетей передачи, способов защиты и способов
восстановления сетей WDM.

9.2.1 Структура сетей ASON

Сети ASON состоят из NE, каналов TE, доменов и постоянных соединений
(SPC).

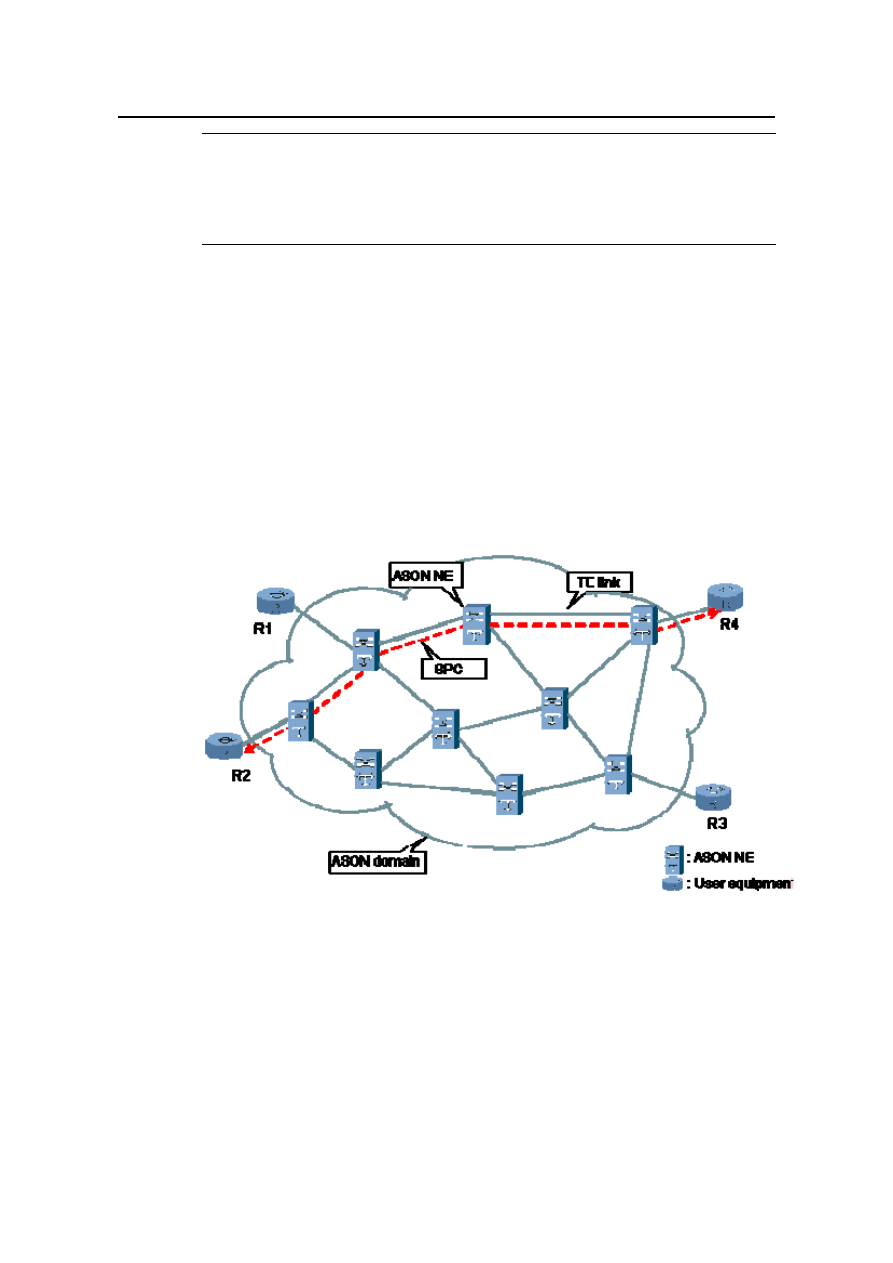

См. Рис. 9-4

Рис. 9-4

Структура сетей ASON

I. ASON NE

NE-это один из элементов топологии сетей ASON. NE сетей ASON поддержива-
ют функцию управления каналом, сигнализацией и функции маршрутизации. См.
Рис 9-5.
