III. Структура узлов

Один узел ROADM состоит из двух плат WSD9 и двух плат RMU9, как показано
на Рис. 8-6. Сигналы основного оптического тракта западного направления уси-
ливаются и вводятся через порт IN платы WSD9.

Спектральные  каналы,  выводимые  локально,  выводятся  на  портах,  прописан-
ных  в  конфигурации.  Выводимые  мультиплексированные  сигналы  демультип-
лексируются в отдельные спектральные каналы до отправки на локальное кли-
ентское  устройство  через OTU. Выводимые  отдельные  спектральные  каналы
напрямую отправляются на локальное клиентское устройство через OTU.

Оптические  спектральные  каналы,  которые  не  добавляются/выделяются  ло-
кально, выводятся на порт EXPO платы WSD9.

Вводимые локально оптические сигналы мультиплексируются на плате RMU9 и
выводятся через порт TOA.

Транзитные оптические сигналы вводятся через порт EXPI платы RMU9. забло-
кировать порт TOA и порт ROA. Спектральные каналы вводятся через порт ROA,
мультиплексируются со спектральными каналами, вводимыми через порт EXPI,
и выводятся через порт OUT. Сигналы основного оптического тракта усиливают-
ся и отправляются в линию для передачи.

Груминг  спектральных  каналов,  передаваемых  с  восточного  на  западное  на-
правление, выполняется по аналогии.

Запад

Восток

RMU9

WSD9

RMU9

DCM

O A

O A

O A

O A

DCM

OD

OD

OM

OM

OUT

IN

IN

OUT

WSD9

DM1

DM8

DM1

DM8

AM8

AM1

AM1

AM8

EXPO

EXPO

TOA

EXPI

EXPI

ROA

TOA

ROA



Рис. 8-6

Узел ROADM с установленными платами WSD9 и RMU9

спектральных каналов и услуг



74

IV. Поток сигналов

На Рис. 8-7 показан проекта кольцевой сети Т, включающей станции A, B, C и D.
Все станции представляют собой узлы ROADM, с установленными на них пла-
тами WSD9 и RMU9.

Предположим, что услуга X вводится на узле A, проходит транзитно узел B и вы-
водится на узле С. Процесс груминга выглядит так:

z



Услуга Х вводится на узле А и выводится в восточном направлении;
Услуга  Х  вводится  на  узле  А.  Она  вводится  через  порт  добавления  платы
RMU9  и  мультиплексируется  до  вывода  через  порт TOA. Заблокировать
порт TOA и порт ROA, после этого услуга выводится через порт OUT. Опти-
ческие  сигналы  с  сигналами  услуги  Х  усиливаются  и  выводятся  на  узле  А
восточного направления.

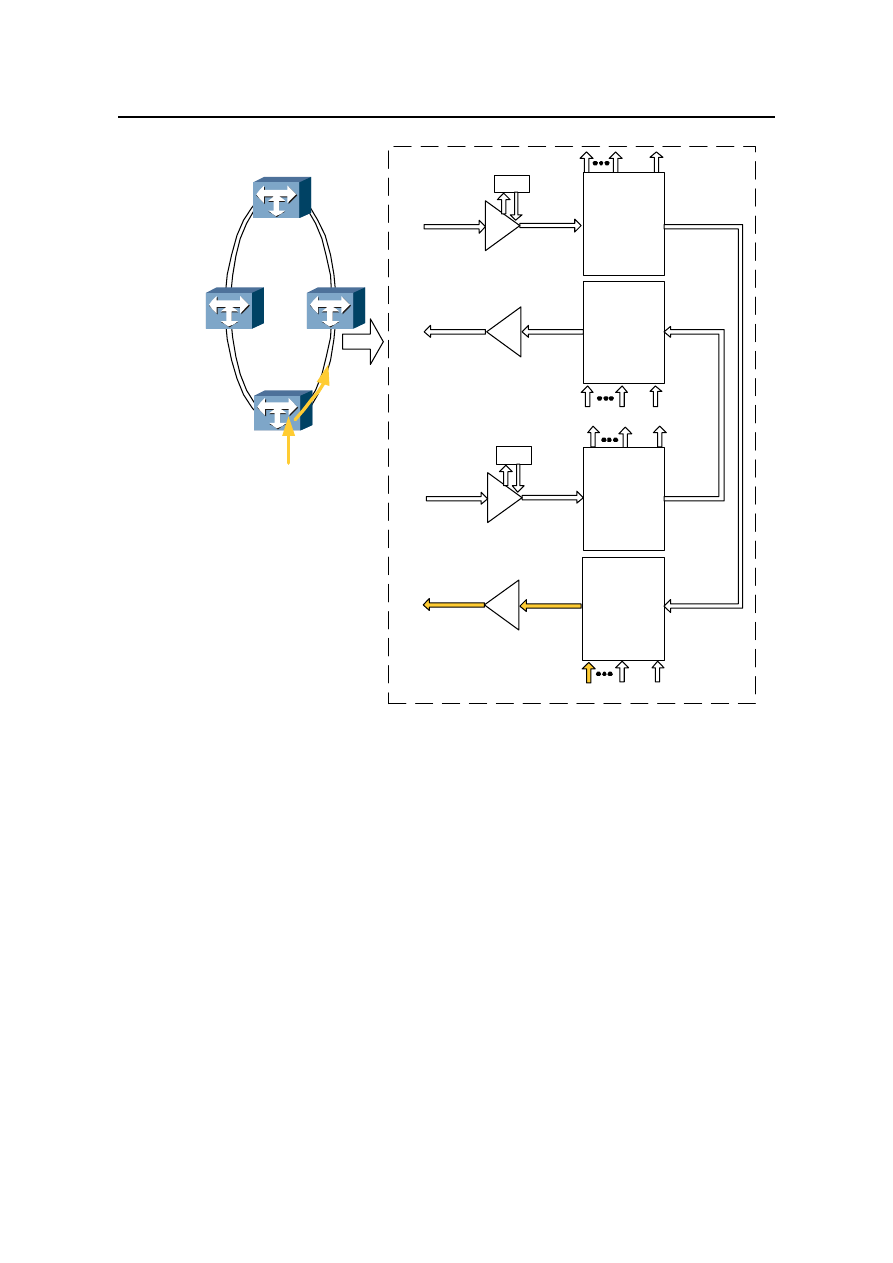

На Рис. 8-7 показан поток сигналов узла А.

Услуга X

Запад

Восток

RMU9

RMU9

DCM

O A

O A

IN

OUT

DCM

O A

O A

IN

WSD9

OUT

WSD9

DM1

DM8

DM1

DM8

AM1

AM8

AM1

AM8

AM7

DM7

AM7

DM7

EXPO

EXPO

ROA

TOA

ROA

TOA

EXPI

EXPI

A

B

D

C

Запад

Восток

Услуга X



Рис. 8-7

Груминг услуг на узле A

z



Услуга Х вводится на узле В и выводится в восточном направлении;

спектральных каналов и услуг



75

Услуга X вводится на узле B с западного направления и усиливается до от-
правки  на  порт IN платы WSD9. Затем  она  передаётся  транзитно  и  выво-
дится через порт EXPO.
Услуга Х передаётся транзитно, вводится через порт EXPI платы RMU9 вос-
точного  направления  и  выводится  через  порт OUT. Оптические  сигналы  с
сигналами услуги Х усиливаются и выводятся на узле B восточного направ-
ления.

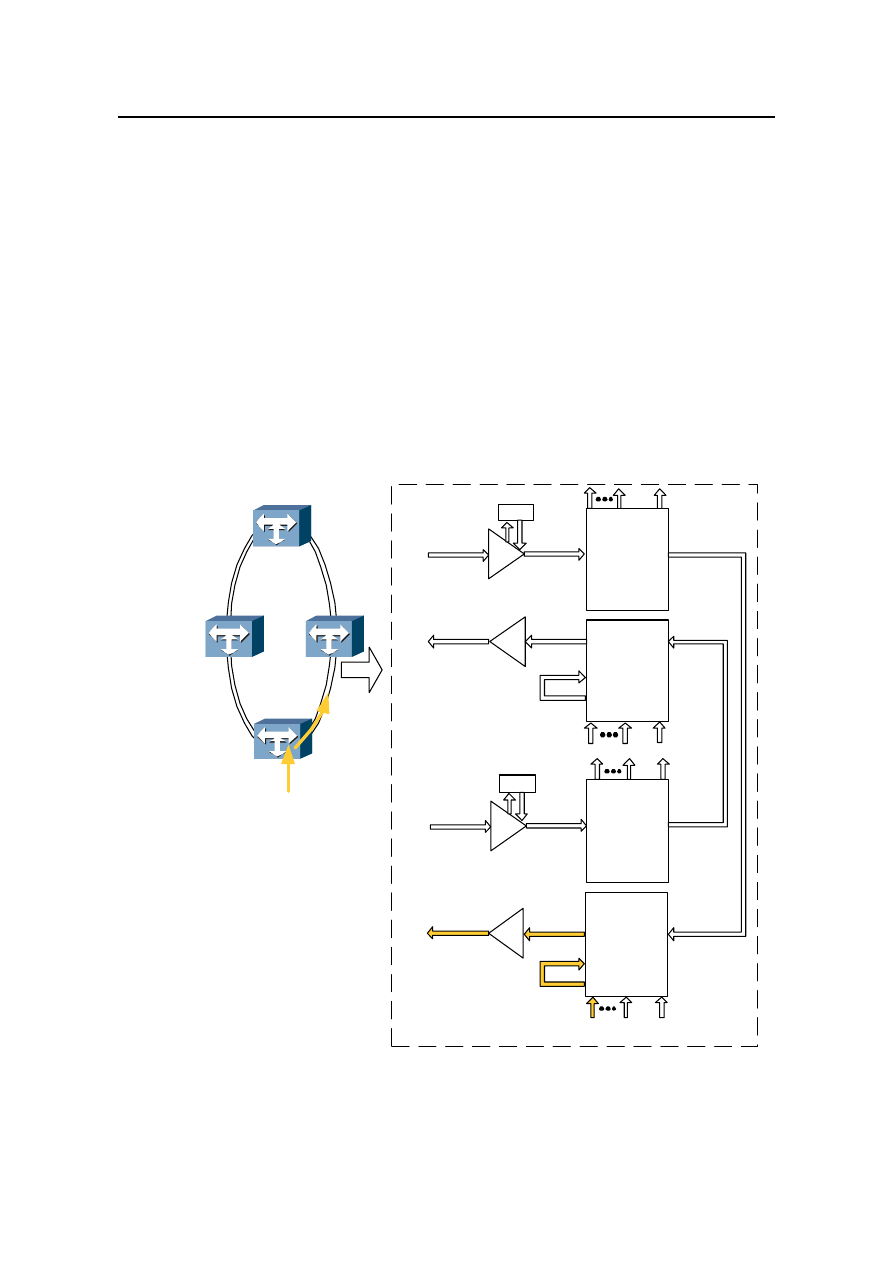

На Рис. 8-8 показан поток сигналов на узле B.

Услуга X

Запад

Восток

RMU9

RMU9

DCM

O A

O A

IN

OUT

DCM

O A

O A

IN

WSD9

OUT

WSD9

DM1

DM8

DM1

DM8

AM1

AM8

AM1

AM8

AM7

DM7

AM7

DM7

EXPO

EXPO

EXPI

EXPI

ROA

TOA

ROA

TOA

A

B

D

C

Услуга X

Запад

Восток



Рис. 8-8

Груминг услуг на узле B

z



Услуга вводится на узле С западного направления, затем выводится.
Оптические сигналы с услугой X вводятся на узле C западного направления.
Сигналы основного оптического тракта усиливаются и вводятся на порт IN
платы WSD9. Услуга Х для выделения выводится через порт выделения ка-
налов и терминируются на плате WSD9.

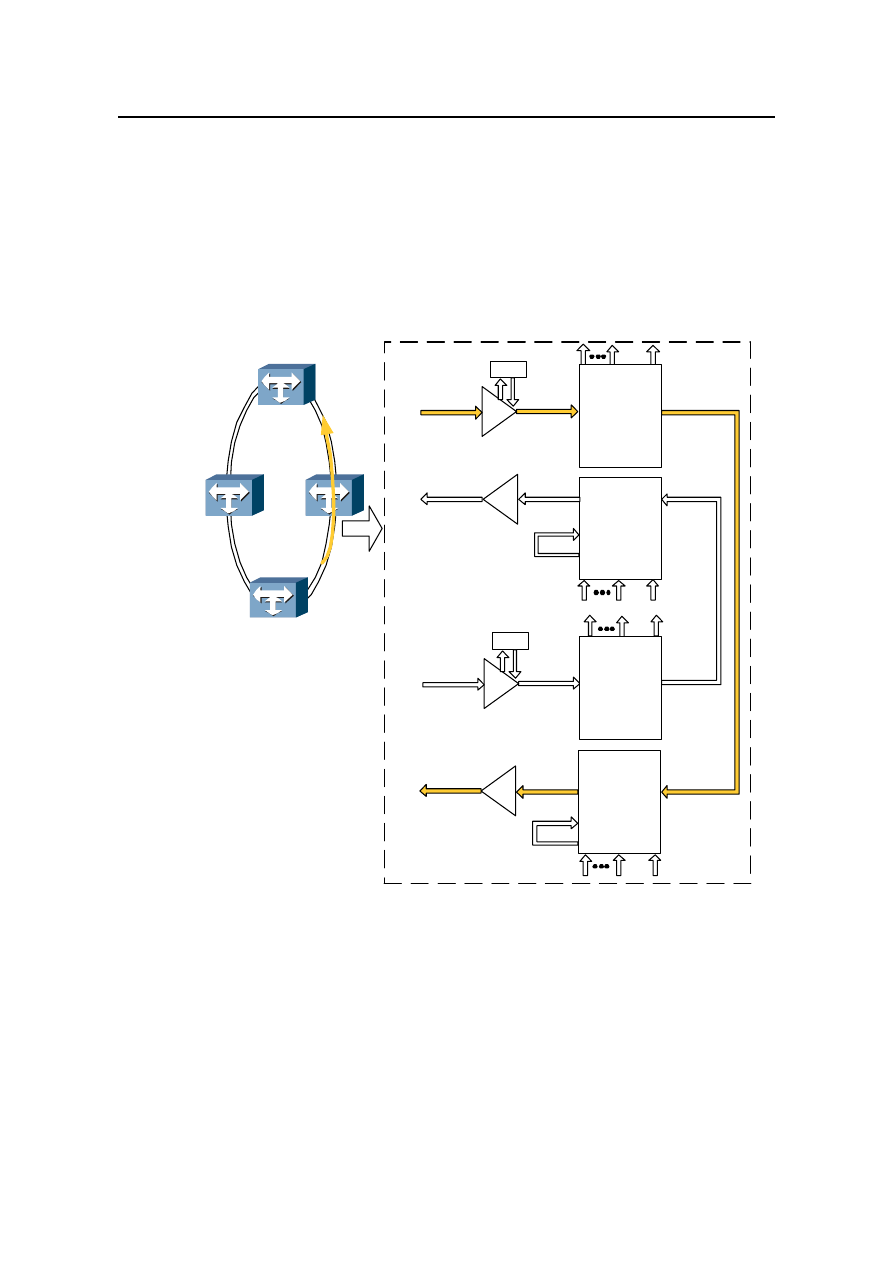

На Рис. 8-9 показан поток сигналов на узле C.

спектральных каналов и услуг



76

Услуга X

Запад

Восток

RMU9

RMU9

DCM

O A

O A

IN

OUT

DCM

O A

O A

IN

WSD9

OUT

WSD9

DM1

DM8

DM1

DM8

AM1

AM8

AM1

AM8

AM7

DM7

AM7

DM7

EXPO

EXPO

ROA

TOA

ROA

TOA

EXPI

EXPI

A

B

D

C

Услуга X

Запад

Восток



Рис. 8-9

Груминг услуг на узле C

V. Динамический груминг

Предположим, что требования изменились. Услуга X вводится на узле A, пере-
даётся  транзитно  через  узел B и  узел C, и  выводится  на  узле D. Потребуется
изменить конфигурацию в Т2000.

8.1.3  Груминг спектральных каналов между структурами колец на

основе платы WSD9 и платы WSM9

I. Функции

Узлы ROADM с установленными платами WSD9 и WSM9 обеспечивают полный
динамический груминг спектральных каналов в сети топологии кольца. Эти пла-
ты  обеспечивают  динамическую  и  удалённую  настройку  ввода/вывода  спек-
тральных  каналов  и  их  сквозную  передачу  с  использованием  программного
обеспечения NE.

спектральных каналов и услуг



77

II. Применение

ROADM  с  платами WSD9 и WSM9 рекомендуется  использовать  на  узлах,  где
может потребоваться многомерное обслуживание (груминг).

III. Структура узлов

Один узел ROADM укомплектован двумя платами WSD9 и двумя платами WSM9,

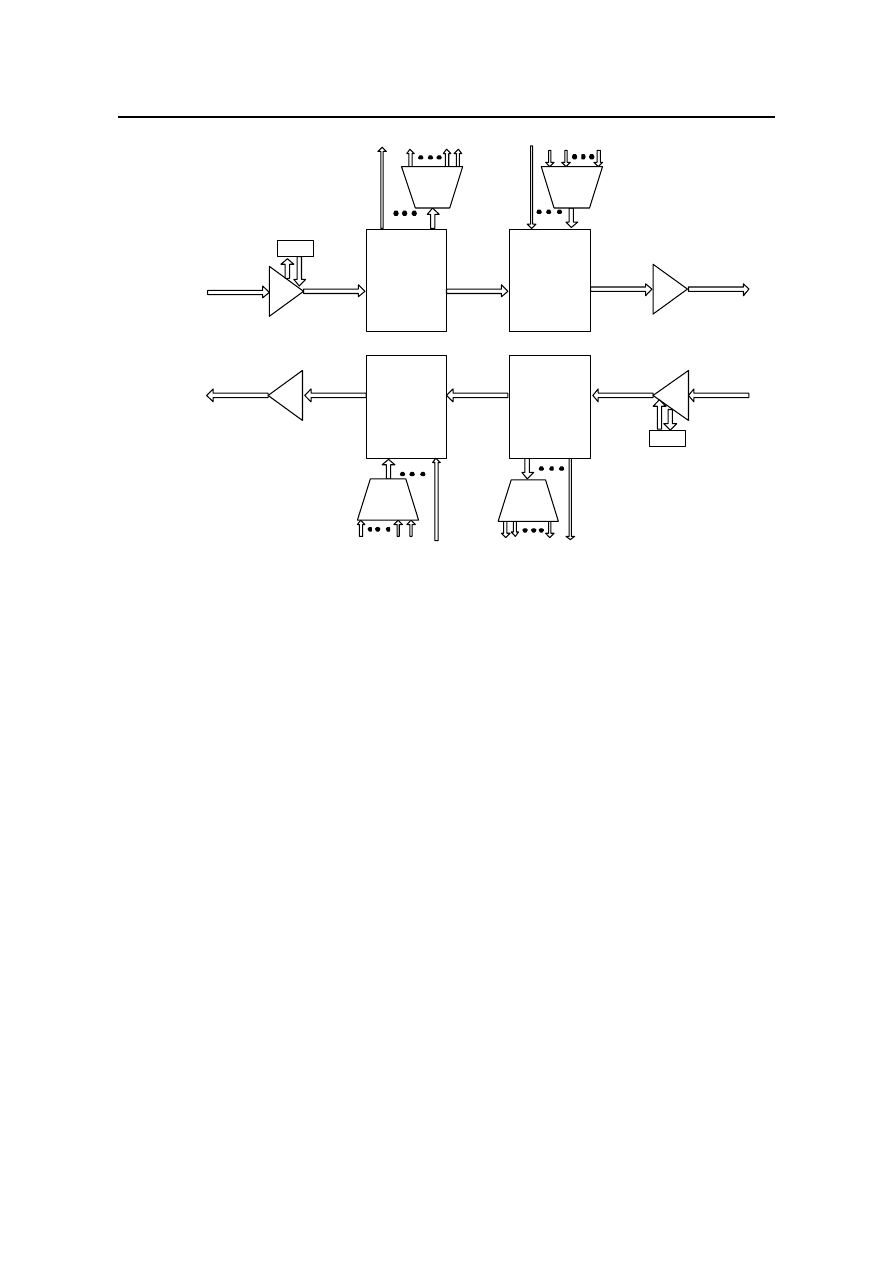

как показано на Рис. 8-10.

Сигналы  основного  оптического  тракта  западного  направления  усиливаются  и
вводятся через порт IN платы WSD9.

Спектральные  каналы,  выводимые  локально,  выводятся  на  портах DM1~DM8,
как прописано в конфигурации. Выводимые мультиплексированные сигналы де-
мультиплексируются  демультиплексором  в  отдельные  спектральные  каналы.
Затем  эти  спектральные  каналы  проходят OTU и  отправляются  на  локальное
клиентское оборудование. Выводимые отдельные спектральные каналы напря-
мую отправляются на локальное клиентское оборудование.

Оптические спектральные каналы, которые не добавляются/не выделяются ло-
кально, выводятся через порт EXPO платы WSD9.

Оптические сигналы, вводимые локально, вводятся через порты AM1 - AM8 пла-
ты WSM9. Транзитные  оптические  сигналы  вводятся  через  порт EXPI платы
WSM9.  Спектральные  каналы  вводимые  через  порты AM1~AM8 мультиплекси-
руются  с  спектральными  каналами,  которые  вводятся  через  порт EXPI и  выво-
дятся через порт OUT. Сигналы основного оптического тракта усиливаются и от-
правляются в линию для передачи.

Груминг  спектральных  каналов,  передаваемых  с  восточного  на  западное  на-
правление, выполняется по аналогии.

спектральных каналов и услуг



78

Запад

Восток

WSM9

WSD9

WSM9

DCM

O A

O A

O A

O A

DCM

OD

OD

OM

OM

OUT

IN

IN

OUT

WSD9

DM1

DM8

DM1

DM8

AM8

AM1

AM1

AM8

EXPI

EXPO

EXPO

EXPI



Рис. 8-10

Узел ROADM с установленными платами WSD9 и WSM9

IV. Поток сигналов

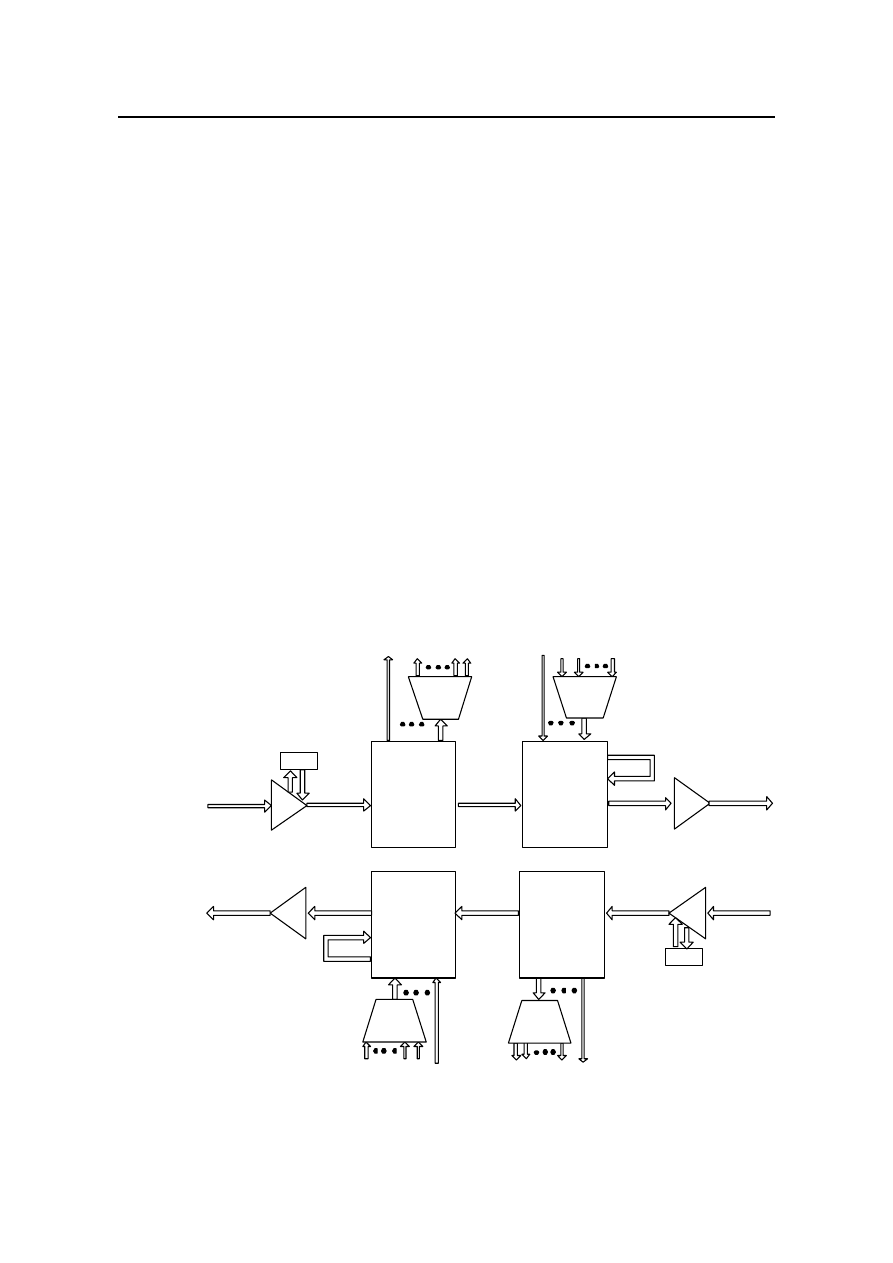

На Рис. 8-11 показан проект кольцевой сети Т, включающей станции A, B, C и D.
Все станции представляют собой узлы ROADM с платами WSD9 и WSM9.

Предположим, что услуга X вводится на узле A, проходит транзитно узел B и вы-
водится на узле С. Процесс груминга выглядит так:

z



Услуга Х вводится на узле А и выводится в восточном направлении;
Услуга  Х  вводится  на  узле  А.  Она  вводится  через  порт  добавления  платы
WSM9 и мультиплексируется до вывода через порт OUT. Оптические сигна-
лы с сигналами услуги Х усиливаются и выводятся на узле А восточного на-
правления.

На Рис. 8-11 показан поток сигналов на узле A.

спектральных каналов и услуг



79

Услуга X

Запад

Восток

WSM9

WSM9

DCM

O A

O A

IN

EXPO

EXPI

OUT

DCM

O A

O A

IN

WSD9

OUT

WSD9

DM1

DM8

DM1

DM8

AM1

AM8

AM1

AM8

AM7

DM7

AM7

DM7

EXPO

EXPI

A

B

D

C

Запад

Восток

Услуга X



Рис. 8-11

Груминг услуг на узле A

z



Услуга Х вводится на узле В и выводится в восточном направлении;
Услуга X вводится на узле B с западного направления и усиливается до от-
правки  на  порт IN платы WSD9. Затем  она  передаётся  транзитно  и  выво-
дится через порт EXPO.
Услуга  Х  передаётся  транзитно,  вводится  через  порт EXPI платы WSM9
восточного направления и выводится через порт OUT. Оптические сигналы
с  сигналами  услуги  Х  усиливаются  и  выводятся  на  узле B восточного  на-
правления.

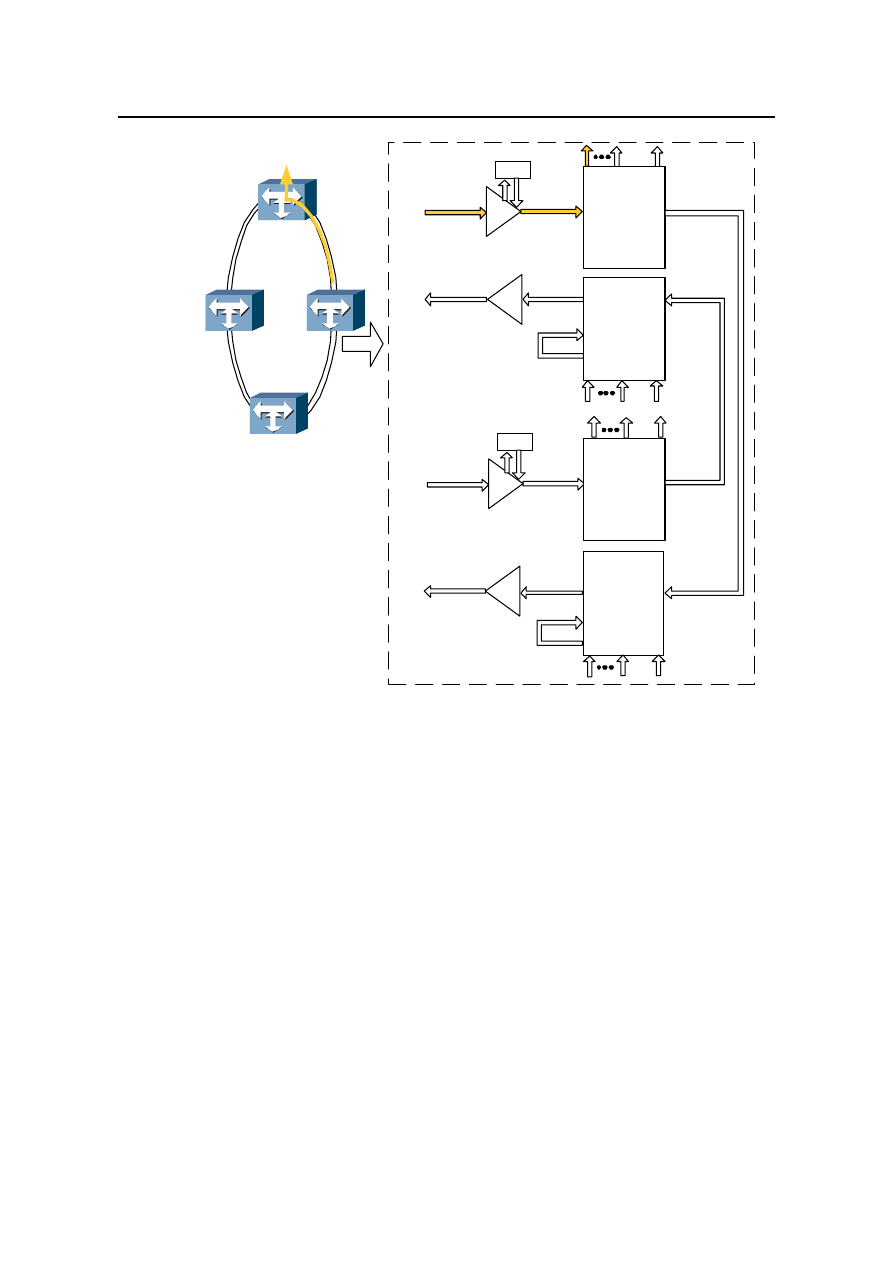

На Рис. 8-12 показан поток сигналов на узле B.

спектральных каналов и услуг



80

Услуга X

Запад

Восток

WSM9

WSM9

DCM

O A

O A

IN

OUT

DCM

O A

O A

IN

WSD9

OUT

WSD9

DM1

DM8

DM1

DM8

AM1

AM8

AM1

AM8

AM7

DM7

AM7

DM7

EXPI

EXPO

EXPO

EXPI

A

B

D

C

Услуга X

Запад

Восток



Рис. 8-12

Груминг услуг на узле B

z



Услуга вводится на узле С западного направления, затем выводится;
Оптические сигналы с услугой X вводятся на узле C с западного направле-
ния. Сигналы основного оптического тракта усиливаются и вводятся на порт
IN платы WSD9. Услуга X для выделения выводится через порт вывода.

На Рис. 8-13 показан поток сигналов на узле C.
