OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 10

Конфигурация CWDM системы



65

Глава 7  Конфигурация CWDM системы

В таблице представлено содержание данной главы.

Раздел

Описание



7.1  OTM

Функции, функциональные блоки и поток сигналов OTM в CWDM системе.



7.2  FOADM

Функции, функциональные блоки и поток сигналов FOADM в CWDM системе.

Конфигурация узла CWDM достаточно проста так, как:

z



Технология CWDM не поддерживает оптические усилители;

z



OptiX OSN 6800 (CWDM) обычно использует электрический канал управле-
ния (ESC) в целях экономии.

OptiX OSN 6800 (CWDM) конфигурируется в виде двух типов узлов:

z



Оптический терминальный мультиплексор (OTM);

z



Фиксированный оптический мультиплексор ввода/вывода (FOADM).

7.1  OTM

В OptiX OSN 6800 оборудование станции OTM формируется платами OADM.

7.1.1  Функции

OTM устанавливается на оконечных станциях, которые логически можно разде-
лить на направление приёма и направление передачи. В направлении передачи
OTM  преобразует  и  конвергирует  сигналы  клиентской  стороны.  Затем  сигналы
мультиплексируются с сигналами управляющего канала и передаются в линию.
В направлении приёма OTM выполняет обратное преобразование.

7.1.2  Функциональные блоки

Узел OTM OptiX OSN 6800 CWDM имеет следующие функциональные блоки:

z



Блок оптического транспондера (OTU);

z



Фиксированный оптический мультиплексор ввода/вывода (OADM);

z



Блок системного контроля и связи (SCC).

Подробная информация о каждом блоке находится в Главе 4.

7.1.3  Поток сигналов

CWDM OTM применяется  на  терминальной  станции  и  логический  разделяется
на:

z



Направление передачи;

Конфигурация CWDM системы



66

z



Направление приёма.

В направлении передачи, сигналы конвергируются/преобразуются блоками OTU
в сигналы спектральных каналов CWDM, согласно стандарту ITU-T G.694.2. По-
сле этого сигналы мультиплексируются блоком OADM в сигнал основного опти-
ческого тракта и передаются в линию.

В направлении приема, линейный сигнал демультиплексируется блоком OADM в
сигналы  различных  спектральных  каналов,  и  затем,  будучи  преобразован-
ным/разделенным  модулями OTU, направляется  на  соответствующее  оборудо-
вание клиентской стороны.

Принципиальная схема узла OTM CWDM приведена на Рис. 7-1.

Блок

OADM

OTU

OTU

OTU

OTU

Об

ору

довани

е

клиент

ск

ой

 с

тороны

ODF

 линей

ной

ст

ор

оны



Рис. 7-1

Принципиальная схема узла CWDM OTM

7.2  FOADM

OptiX OSN 6800 работает  как  оборудование FOADM при  использовании  плат
OADM.

7.2.1  Функции

FOADM  обеспечивает  ввод/вывод  фиксированных  спектральных  каналов  из/в
мультиплексный сигнал.

7.2.2  Функциональные блоки

Узел FOADM OptiX OSN 6800 CWDM имеет следующие функциональные блоки:

z



Блока оптического транспондера (OTU);

z



Фиксированный оптический мультиплексор ввода/вывода (OADM);

z



Блок системного контроля и связи (SCC).

Подробная информация о каждом блоке находится в главе 4.

Конфигурация CWDM системы



67

7.2.3  Поток сигналов

Узел FOADM CWDM отвечает за обработку сигналов с двух направлений пере-
дачи.

Он принимает и посылает линейные сигналы в блок оптического мультиплексо-
ра ввода/вывода, где некоторые спектральные каналы выводятся на OTU и за-
тем на оборудование клиента.

Другие спектральные каналы проходят дальше через блок OADM и мультиплек-
сируются с другими спектральными каналами, добавленными локально.

И  затем,  мультиплексированные  спектральные  каналы  отправляются  в  линию
для передачи.

Принципиальная схема узла FOADM CWDM приведена на Рис. 7-2.

Блок

OADM

O

T

U

O

T

U

Блок

OADM

O

T

U

O

T

U

Западная клиентская сторона

ODF

западной

линейной

стороны

ODF

восточной

линейной

стороны

Восточная клиентская сторона

Транзитная

передача



Рис. 7-2

Принципиальная схема узла CWDM FOADM

спектральных каналов и услуг



68

Глава 8  Груминг спектральных каналов и услуг

В таблице представлено содержание данной главы.

Раздел

Описание



8.1  Динамический  груминг  опти-

ческого уровня

Два способа реализации динамического груминга оптическо-
го уровня. Груминг внутри структуры кольца, груминг между

структурами колец.

8.2 Груминг электрического уров-

ня

Два  способа  реализации  груминга  электрического  уровня.

Централизованный груминг и распределённый.

8.1  Динамический груминг оптического уровня

Динамический  груминг  оптического  уровня  подразделяется  на:  груминг  внутри
структуры  кольца,  груминг  между  структурами  колец,  или  двумерный  груминг
или многомерный груминг.

Под  измерением  понимается  направление  передачи.  Двумерный  груминг - это
груминг  спектральных  каналов  в  двух  направлениях  передачи.  Многомерный
груминг - это груминг спектральных каналов в нескольких направлениях переда-
чи.

Динамический  груминг  оптического  уровня  реализуется  платами ROAM, WSD9,
WSM9 и RMU9. Подробная информация приводится в руководстве "Интеллек-
туальная  оптическая  платформа  передачи OptiX OSN 6800" Описание  аппа-
ратной части.

8.1.1  Груминг спектральных каналов внутри кольца на плате ROAM

I. Функции

Узлы ROADM реализуются на основе плат ROAM, которые добавляют/выделяют
40  спектральных  каналов  на  определённом  порту.  Платы ROAM обеспечивает
такие функции как: динамический добавление/выделение, транзитную передачу,
блокирование,  выравнивание  оптической  мощности  сигнала  каналов  и  опреде-
ление оптической мощности для динамического груминга спектральных каналов
кольцевой сети.

Узлы ROADM реализуются на основе плат ROAM, которые динамически в уда-
лённом режиме настраивают статус добавления/выделения спектральных кана-
лов  или  их  транзитной  передачи  при  помощи  программного обеспечения  плат-
формы Т2000.

спектральных каналов и услуг



69

II. Применение

На  узлах  выполняется  добавление/выделение  большого  объёма  спектральных
каналов, рекомендуется груминг внутри структуры кольца на основе плат ROAM

III. Структура узлов

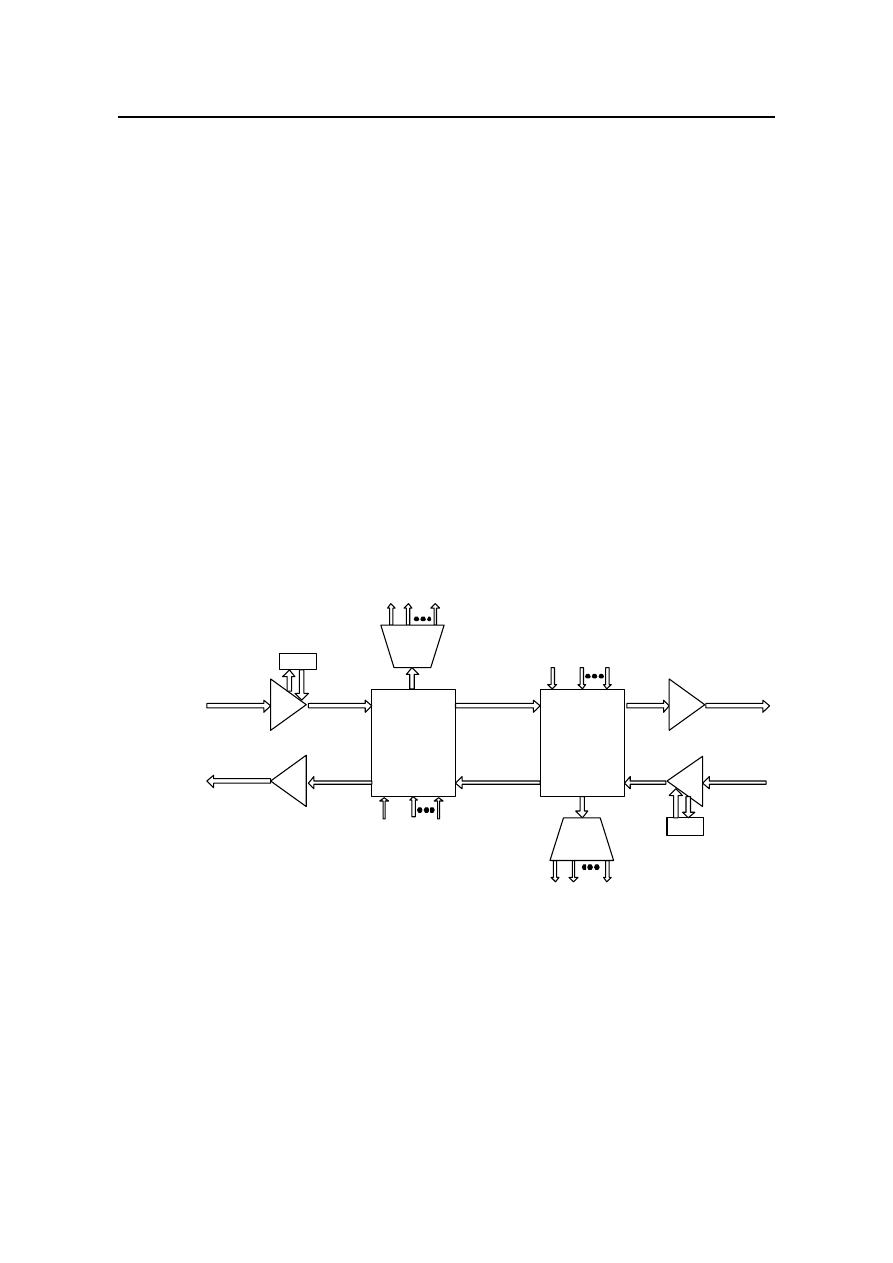

Как показано на Рис. 8-1, на узле ROADM установлены платы ROAM.

Сигналы основного тракта с западного направления усиливаются и вводятся на
порт IN платы 1 ROAM. Сигналы для вывода отправляются на порт DM. Сигналы
для транзитной передачи выводятся на порт EXPO.

Сигналы после транзитной передачи проходят плату 1 ROAM и вводятся на пор-
ту EXPI платы 1 ROAM. Спектральные каналы, добавленные локально, вводят-
ся  через  порт  от M01 на M40. Выделяемые  спектральные  каналы  на  плате 1
ROAM блокируются на плате 2 ROAM. Иначе, произойдёт мультиплексирование
спектральных каналов добавленных с восточного направления. Они выводятся
через порт OUT. Сигналы основного канала усиливаются и  отправляются в ли-
нию для передачи.

Груминг  спектральных  каналов,  передаваемых  с  восточного  на  западное  на-
правление, выполняется по аналогии.

ROAM

OD

IN

OUT

DM

EXPI

EXPO

IN

OUT

EXPI

EXPO

DM

DCM

O A

O A

O A

O A

DCM

ROAM

1

2

M01

M40

M01

M40

M02

M02

Запад

Восток

OD



Рис. 8-1

Узел ROADM с установленными платами ROAM

IV. Поток сигналов

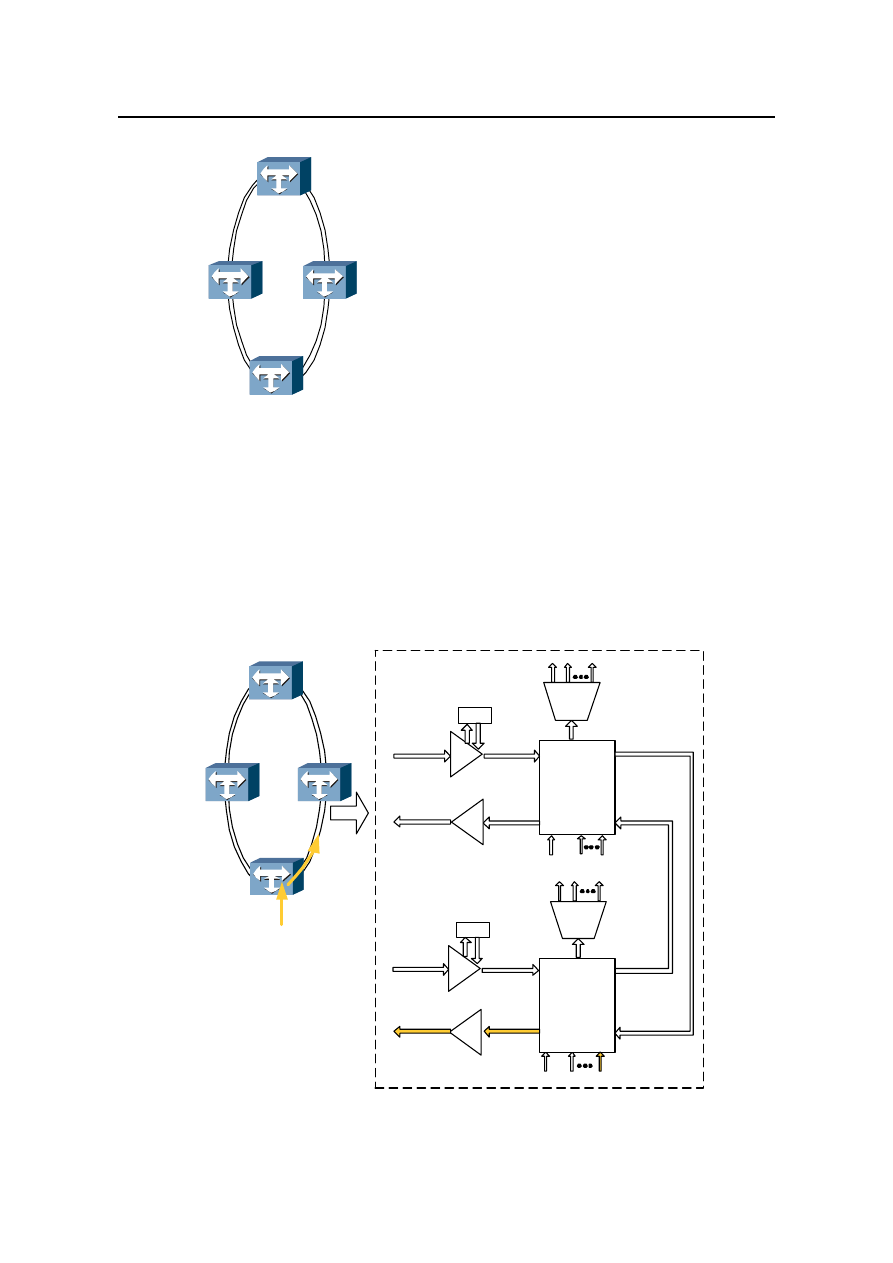

На Рис. 8-2 показан проект кольцевой сети Т, включающей станции A, B, C и D.
Все  станции  представляют  собой ROADM, с  установленными  на  них  платами
ROAM.

спектральных каналов и услуг



70

Запад

Восток

A

B

D

C



Рис. 8-2

Груминг спектральных каналов внутри кольца

Предположим, что услуга X вводится на узле A, транзитно проходит узел B и вы-
водится на узле С. Процесс груминга выглядит так:

z



Услуга Х вводится на узле А и выводится в восточном направлении;
Услуга X вводится на узле A и поступает на порт M01~M40 плат ROAM. За-
тем услуга выводится с порта OUT. Сигналы основного оптического тракта с
услугой Х усиливаются и выводятся на узле А восточного направления. На
Рис. 8-3 показан поток сигналов на узле А.

Услуга X

Запад

Восток

ROAM

OD

IN

OUT

DM

EXPI

EXPO

EXPI

EXPO

DCM

O A

O A

IN

OUT

DCM

O A

O A

OD

DM

ROAM

M01

M40

M01

M40

M02

M02

A

B

D

C

Запад

Восток

Услуга X



Рис. 8-3

Груминг услуг на узле A

спектральных каналов и услуг



71

z



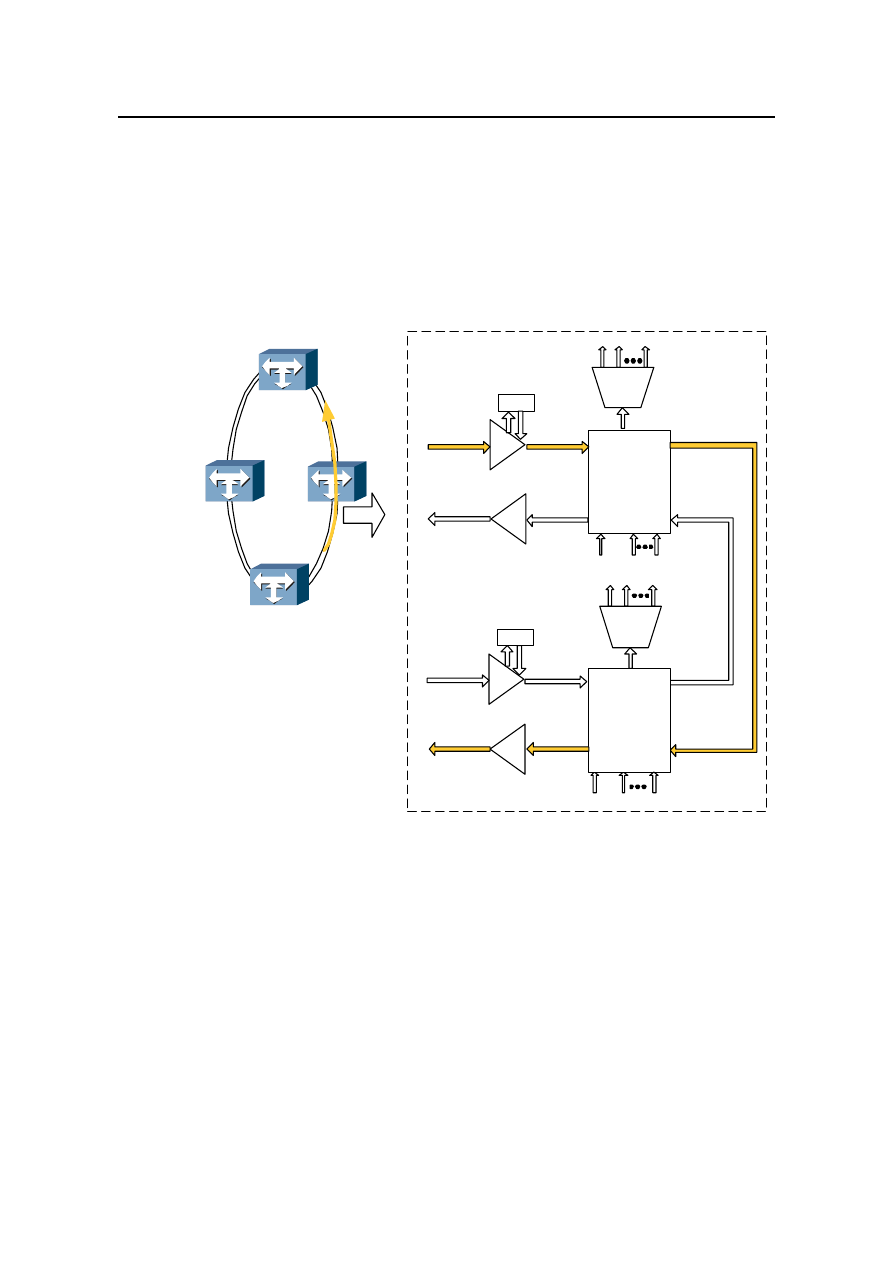

Услуга Х вводится на узле В и выводится в восточном направлении;
Услуга X вводится на узле B с западного направления и усиливается до от-
правки  на  порт IN платы ROAM. Затем EXPO она  передаётся  транзитно  и
выводится через порт EXPO.
Услуга Х передаётся транзитно, вводится на порту EXPI платы ROAM вос-
точного  направления  и  выводится  через  порт OUT. Сигналы  основного  оп-
тического тракта с услугой Х усиливаются и выводятся на узле В восточного
направления. На Рис. 8-4 показан поток сигналов на узле В.

Услуга X

Запад

Восток

ROAM

OD

IN

OUT

DM

EXPI

EXPO

EXPI

EXPO

DCM

O A

O A

IN

OUT

DCM

O A

O A

OD

DM

ROAM

M01

M40

M01

M40

M02

M02

A

B

D

C

Услуга X

Запад

Восток



Рис. 8-4

Груминг услуг на узле B

z



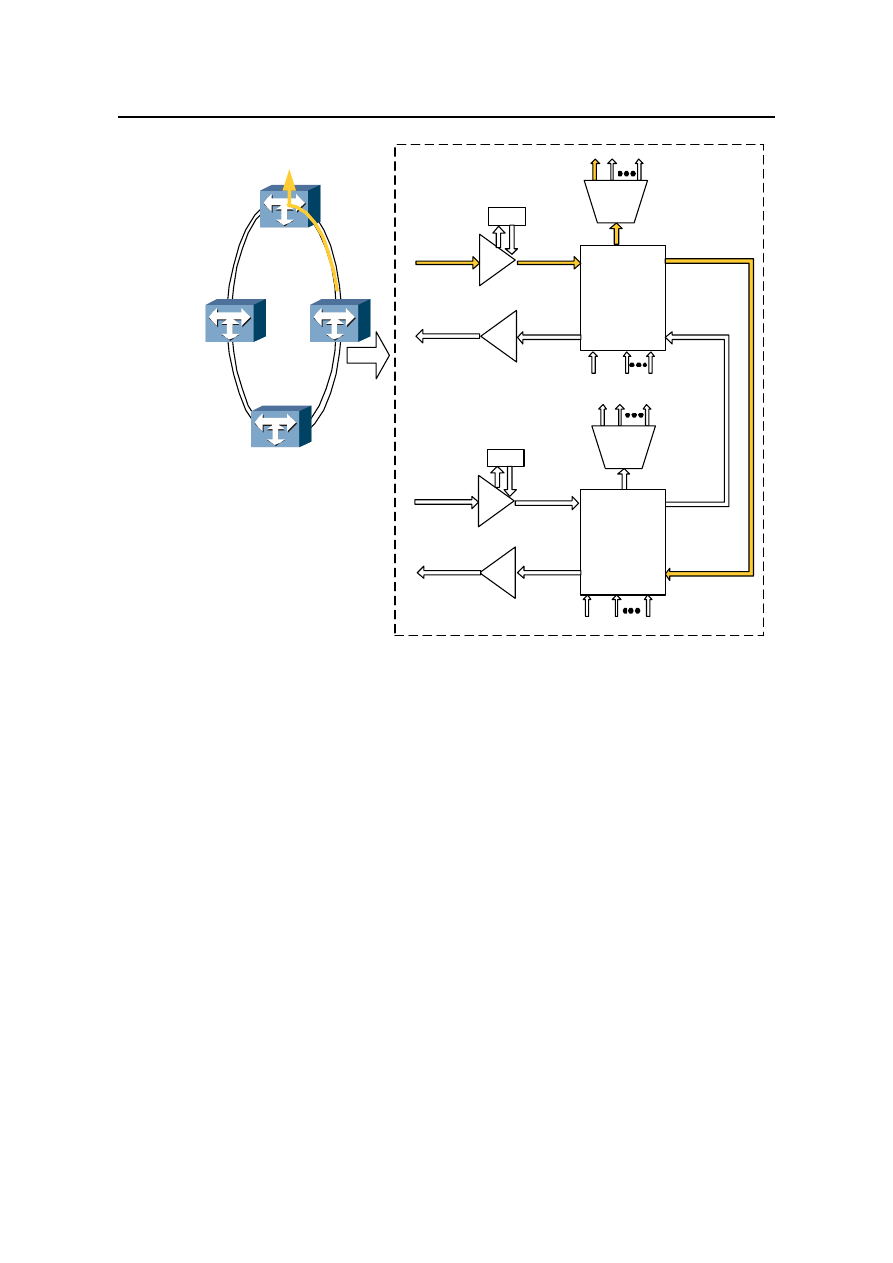

Услуга вводится на узле С западного направления, затем выводится.
Оптические сигналы с услугой X вводятся на узле C западного направления.
Сигналы основного оптического тракта усиливаются и вводятся на порт IN
платы ROAM. Услуга X для выделения выводится через порт DM. Транзит-
ные сигналы вводятся через порт EXPI платы ROAM восточного направле-
ния,  которая  блокирует  спектральный  канал  услуги  Х.  На  Рис. 8-5 показан
поток услуг на узле С.

спектральных каналов и услуг



72

Услуга X

Запад

Восток

ROAM

OD

IN

OUT

DM

EXPI

EXPO

EXPI

EXPO

DCM

O A

O A

IN

OUT

DCM

O A

O A

OD

DM

ROAM

M01

M40

M01

M40

M02

M02

A

B

D

C

Услуга X

Запад

Восток



Рис. 8-5

Груминг услуг на узле C

V. Динамический груминг

Предположим, что требования изменились. Услуга X вводится на узле A, пере-
даётся  транзитно  через  узел B и  узел C, и  выводится  на  узле D. Потребуется
изменить конфигурацию в Т2000.

8.1.2  Груминг спектральных каналов между структурами колец на

основе платы WSD9 и платы RMU9

I. Функции

Узлы ROADM с установленными платами WSD9 и RMU9 обеспечивают полный
динамический  груминг  спектральных  каналов  между  структурами  колец.  Эти
платы обеспечивают динамическую и удалённую настройку ввода/вывода спек-
тральных  каналов  и  их  сквозную  передачу  с  использованием  программного
обеспечения NE.

II. Применение

Узлы ROADM с установленными платами WSD9 и RMU9 используются для до-
бавления/выделения спектральных каналов, не связанных с оптическим портом.
