Конфигурация DWDM системы

Глава 6 Конфигурация DWDM системы

В таблице представлено содержание данной главы.

Раздел

Описание

6.1 OTM

Функции, функциональные блоки и поток сигналов OTM в системе DWDM.

6.3 FOADM Функции, функциональные блоки и поток сигналов FOADM в системе DWDM.

6.4 ROADM Функции, функциональные блоки и поток сигналов ROADM в системе DWDM.

6.4 OLA

Функции, функциональные блоки и поток сигналов OLA в системе DWDM.

Будучи модульной системой OptiX OSN 6800 состоит из плат, выполняющих
разные функции.

Путём комбинирования различных плат получают разные типы оборудования.

OptiX OSN 6800 (DWDM) имеет следующие конфигурации:

Оптический терминальный мультиплексор (OTM);

Фиксированный оптический мультиплексор ввода/вывода (FOADM);

Реконфигурируемый оптический мультиплексор ввода/вывода (ROADM);

Оптический линейный усилитель (OLA).

6.1 OTM

OptiX OSN 6800 конфигурируется как OTM при помощи оптических мультиплек-
соров и демультиплексоров.

6.1.1 OTM с оптическим мультиплексором и оптическим
демультиплексором

I. Функции

DWDM OTM применяется на оконечной станции и логический разделяется на:

Направление передачи;

Направление приема.

В направлении передачи OTM усиливает сигналы клиентской стороны после их
конвергирования и преобразования. В завершении сигналы мультиплексируются
с обработанными оптическими управляющими сигналами и выполняется линей-
ная передача. В направлении приёма OTM выполняет обратное преобразование.

Данное оборудование OTM применяется для станций с количеством спектраль-
ных каналов более 16. Оборудование поддерживает увеличение спектральных
каналов без прерывания связи до 40.

Конфигурация DWDM системы

II. Функциональные блоки

OTM состоит из:

Блока оптического транспондера (OTU)

Блока оптического усилителя (OA)

Блока оптического мультиплексирования (OM)

Блока оптического демультиплексирования (OD)

Блок однонаправленного оптического управляющего канала (SC1)

Блок оптических интерфейсов (FIU)

Блок системного контроля и связи (SCC)

Подробная информация о каждом блоке находится в Главе 4".

III. Поток сигналов

В  направлении  передачи,  через OTU, оборудование OTM конвергиру-
ет/преобразует передаваемые сигналы в сигналы с длинами волн DWDM, соот-
ветствующими рекомендациям ITU-T G.694.1. После этого сигналы мультиплек-
сируются  блоком  оптического  мультиплексирования  в  основной  оптический  ка-
нал.  Затем,  оптические  сигналы  основного  оптического  канала  усиливаются  и
мультиплексируются с оптическим управляющим сигналом. После этого мульти-
плексированные сигналы отправляется в линию передачи.

В направлении приема, оптический управляющий сигнал и сигналы основного
оптического канала разделяются. Затем, оптический управляющий сигнал от-
правляется для обработки в блок оптического управляющего канала, а сигналы
основного оптического канала демультиплексируется в блоке оптического муль-
типлексора с функцией ввода/вывода в сигналы различных длин волн, после че-
го отправляются на соответствующее оборудование клиентской стороны, после
выполнения преобразования /разделения блоками OTU.

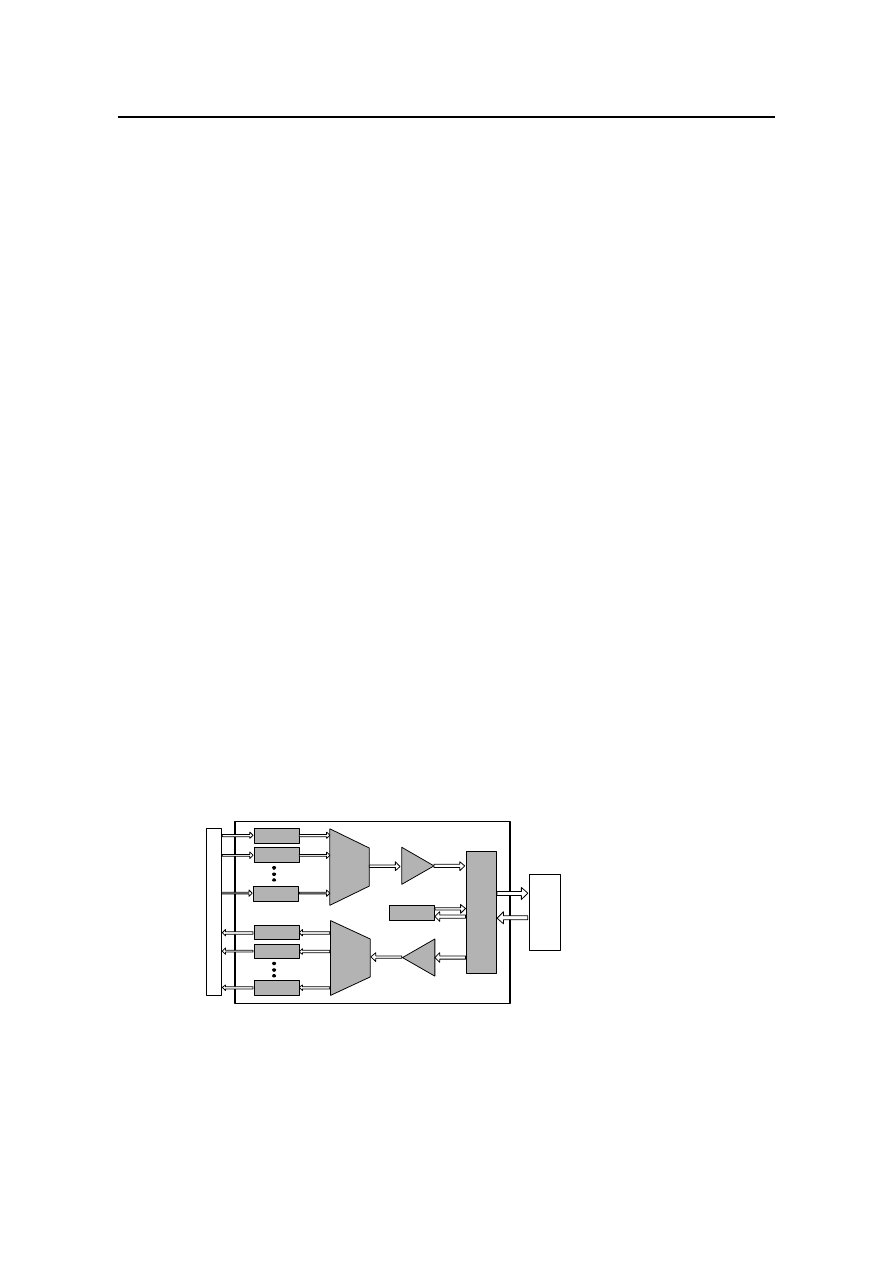

На Рис. 6-1 приводится принципиальная схема узла.

ли

не

йн

ой

стор

он

FIU

SC1

OTU

Кли

ен

тска

стор

он

OTU: блок оптического транспондера

OM: блок оптического мультиплексирования

SC1: блок однонаправленного канала OSC

OD: блок оптического демультиплексирования

FIU: блок оптических интерфейсов

OA: блок оптического усилителя

Рис. 6-1

Принципиальная схема узла DWDM OTM

Конфигурация DWDM системы

6.1.2 OTM с блоком мультиплексирования, блоком
демультиплексирования и платой чередования (80 спектральных
каналов)

I. Функции

DWDM OTM применяется на оконечной станции и логический разделяется на:

Направление передачи;

Направление приема.

В направлении передачи OTM усиливает сигналы клиентской стороны после
конвергирования и преобразования. В завершении сигналы мультиплексируются
с обработанными оптическими управляющими сигналами, и выполняется ли-
нейная передача. В направлении приёма OTM выполняет обратное преобразо-
вание.

Данное оборудование OTM применяется для станций с количеством спектраль-
ных каналов более 40. Оборудование поддерживает увеличение спектральных
каналов без прерывания связи до 80.

II. Функциональные блоки

OTM состоит из:

Блока оптического транспондера (OTU);

Оптического усилителя (OA);

Оптического мультиплексора (OM);

Оптического демультиплексора (OD);

Однонаправленный модуль оптического канала управления (SC1);

Плата чередования (ITL);

Блок мониторинга длины волны (WMU);

Блок оптических интерфейсов (FIU);

Блок системного контроля и связи (SCC).

Подробная информация о каждом блоке находится в Главе 4.

III. Поток сигналов

В  направлении  передачи,  через OTU, оборудование OTM конвергиру-
ет/преобразует передаваемые сигналы в сигналы с длинами волн DWDM, соот-
ветствующими рекомендациям ITU-T G.694.1. После этого, сигналы мультиплек-
сируются  на  оптическом  мультиплексоре.  Затем,  два  канала  мультиплексиро-
ванных сигналов (с чётными и не чётными длинами волн) отправляются на ITL
для мультиплексирования длины волны. В результате образуется один канал из
80  мультиплексированных  длин  волн  С  диапазона. Интервал  между  каналами
составляет 50 ГГц.  Затем,  оптические  сигналы  основного  оптического  канала
усиливаются  и  мультиплексируются  с  оптическим  управляющим  сигналом.  По-
сле этого, мультиплексированные сигналы отправляется в линию передачи.

Конфигурация DWDM системы

В  направлении  приема,  оптический  управляющий  сигнал  и  сигналы  основного
оптического  канала  разделяются.  Затем,  оптический  управляющий  сигнал  от-
правляется на OSC для обработки. После усиления, оптические сигналы основ-
ного канала демультиплексируются в два канала мультиплексированных сигна-
лов (с чётными и не чётными каналами) с интервалом 100 ГГц ITL. После этого,
каждый  канал  мультиплексированных  сигналов  демультиплексируется  в  один
канал  оптических  сигналов,  затем  отправляется  на  клиентское  оборудование,
после преобразования, которое выполняется блоками OTU.

Примечание:

Интервал между каналами в группе 100 ГГЦ, т.е. интервал между каналами на каждом мультп-
лексоре/демультиплексоре 100 ГГЦ. Интервал между двумя смежными каналами, например, ка-
налом 1 и 2- 50 ГГц. Чередование применяется для получения интервала 50 ГГц.
Например, частота мультиплексируемых сигналов 192,1 TГц, 192,2 TГц …196,0 TГц, с общим чис-
лом каналов -40. Частота других мультиплексируемых сигналов 192,15 TГц, 192,25 TГц …196,05
TГц, с общим числом каналов 40. После чередования получаемые частоты: 192,1 TГц z, 192,15
TГц, 192,2 TГц, 192,25 TГц …196,05 TГц, с разносом каналов 50 ГГц. Таким образом, происходит
мультиплексирование/демультиплексирование чётных и не чётных каналов.

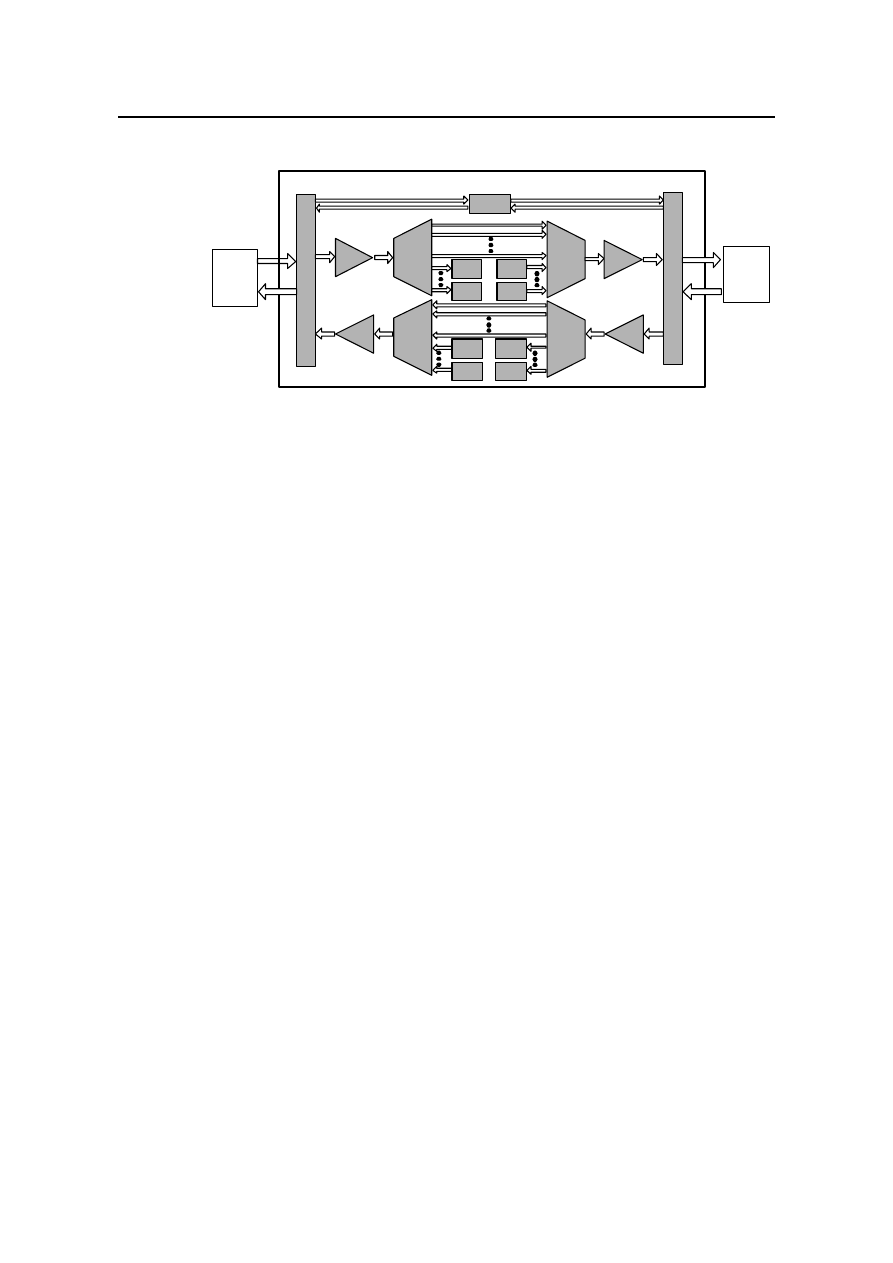

На Рис. 6-2 приводится схема оборудования OTM .

FIU

SC2

OTU

FIU

OTU

ODF

западной

линейной

стороны

ODF

восточной

линейной

стороны

OTU: блок оптического транспондера

OM: блок оптического мультиплексирования

SC2: блок двунаправленного канала OSC OD: блок оптического демультиплексирования

FIU: блок оптических интерфейсов

OA: блок оптического усилителя

Рис. 6-2

Схема оборудования DWDM OTM с использованием оптического

мультиплексора, оптического демультиплексора и платы ITL (80 спектральных каналов)

Конфигурация DWDM системы

6.2 OLA

OptiX OSN 6800 работает как OLA.

I. Функции

OLA DWDM используется для усиления оптических сигналов с двух направлений
передачи.

II. Функциональные блоки

OLA состоит из:

Оптического усилителя (OA);

Двунаправленного модуля оптического канала управления (SC2);

Блока оптических интерфейсов (FIU);

Блок системного контроля и связи (SCC).

Подробная информация о каждом блоке находится в Главе 4.

III. Поток сигналов

Он отделяет оптический управляющий сигнал от сигналов основного оптическо-
го канала и направляет первый из них в блок OSC для обработки.

Сигналы основного оптического канала усиливаются блоком усилителя и муль-
типлексируются с сигналами оптического управляющего канала, которые к тому
времени были уже обработаны, и направляются для передачи в оптоволокон-
ную линию. На Рис. 6-3 показана схема OLA DWDM.

FIU

SC2

FIU

ODF

западной

линейной

стороны

ODF

восточной

линейной

стороны

FIU: блок оптических интерфейсов

OA: блок оптического усилителя

SC2: блок однонаправленного оптического управляющего канала OSC

Рис. 6-3

Схема OLA DWDM

Конфигурация DWDM системы

6.3 FOADM

В OptiX OSN 6800 используется два типа оборудования FOADM:

FOADM, составленное из оптических мультиплексоров/демультиплексоров;

FOADM, образованное несколькими OADM.

6.3.1 FOADM с блоком оптического мультиплексора/демультиплексора

I. Функции

FOADM обеспечивает ввод/вывод фиксированных спектральных каналов в/из
мультиплексного сигнала. Это оборудование OADM применяется на централь-
ных сайтах. Оно состоит из двух OTM, которые работают в разных направлениях.

II. Функциональные блоки

OADM состоит из:

Блока оптического транспондера (OTU);

Блока оптического усилителя (OA);

Блока оптического мультиплексирования (OM);

Блока оптического демультиплексирования (OD);

Блок двунаправленного оптического управляющего канала (SC2);

Блок оптических интерфейсов (FIU);

Блок системного контроля и связи (SCC).

Подробная информация о каждом блоке находится в Главе 4.

III. Поток сигналов

DWDM OADM обеспечивает обработку оптических сигналов в двух направлени-
ях передачи.

Он выделяет сигнал оптического управляющего канала из сигнала основного
оптического тракта и направляет его в блок OSC для обработки.

Сигналы основного оптического тракта после усиления отправляются на де-
мультиплексор OADM. Отдельные спектральные каналы выводятся и поступают
на OTU для отправки на локальное клиентское устройство. Другие спектраль-
ные каналы локально не демультиплексируются. Они проходят транзитом, муль-
типлексируются с добавлением других спектральных каналов, затем выполняет-
ся оптическое усиление. В завершение сигналы мультиплексируются с сигнала-
ми оптического управляющего канала и посылаются для передачи в линию.

При большой протяжённости сказывается снижение показателей, влияющих на
качество передачи: дисперсия, шумы, нелинейные эффекты оптического волок-
на и поляризационно-модовая дисперсия. В этих случаях применяются OTU с
функцией 3R: восстановление формы сигнала, регенерацию и восстановление
синхронизации электрических сигналов при передаче.

Конфигурация DWDM системы

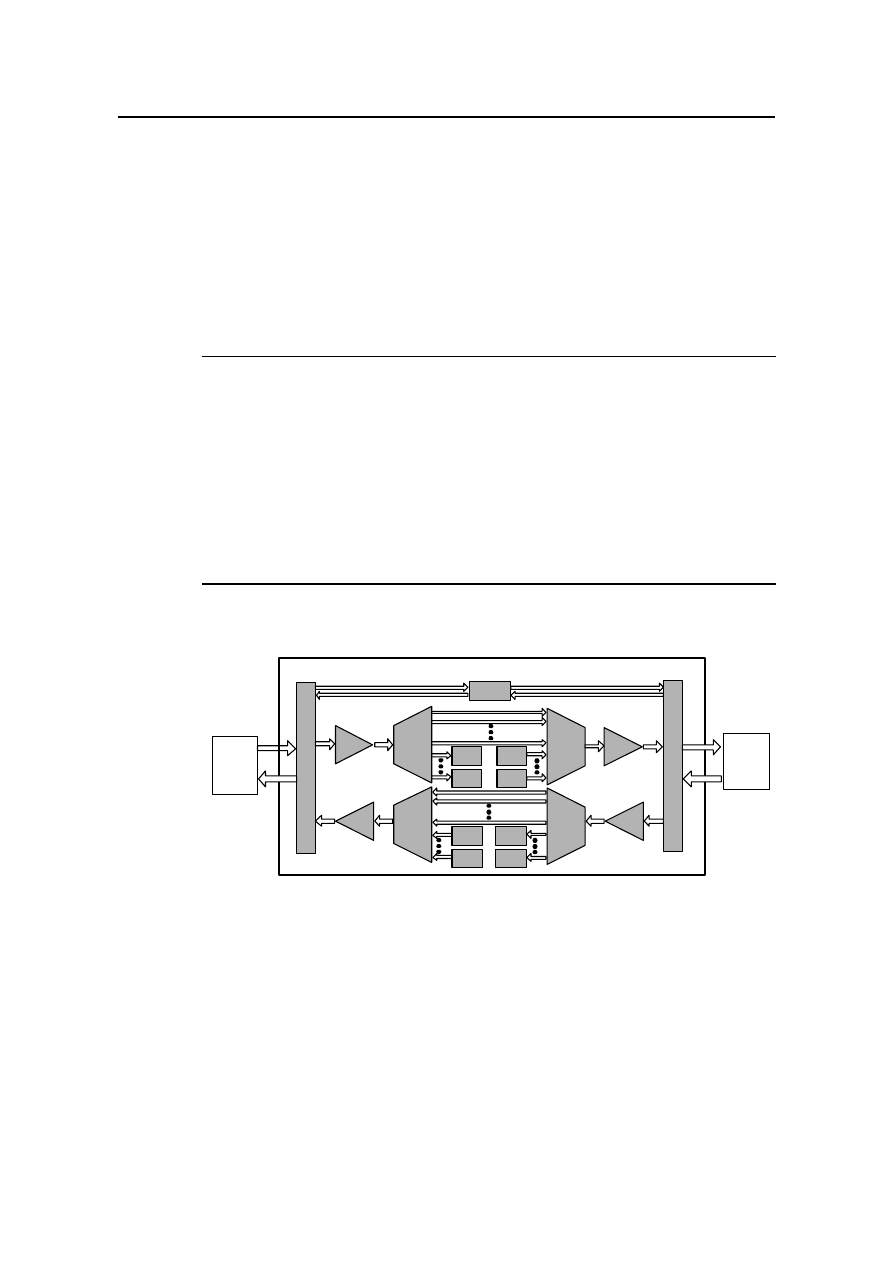

На Рис. 6-2 приводится принципиальная схема OADM.

FIU

SC2

OTU

FIU

OTU

ODF

западной

линейной

стороны

ODF

восточной

линейной

стороны

OTU: блок оптического транспондера

OM: блок оптического мультиплексирования

SC2: блок двунаправленного канала OSC

OD: блок оптического демультиплексирования

FIU: блок оптических интерфейсов

OA: блок оптического усилителя

Рис. 6-4

Принципиальная схема OADM DWDM с блоком оптического

мультиплексирования и блоком оптического демультиплексирования

6.3.2 Оборудование FOADM с блоками OADM

I. Функции

FOADM обеспечивает ввод/вывод фиксированных спектральных каналов из/в
мультиплексного сигнала. Оборудование OADM используется на граничных сай-
тах сети. Оно характеризуется:

Небольшими вносимыми потерями;

Гибкостью наращивания;

Низкими первоначальными капиталовложениями.

II. Функциональные блоки

Мультиплексоры OTM состоят из:

Блока оптического транспондера (OTU);

Блока оптического усилителя (OA);

Фиксированного оптического мультиплексора ввода/вывода (OADM);

Блока двунаправленного оптического управляющего канала (SC2);

Блок оптических интерфейсов (FIU);

Блока системного контроля и связи (SCC).

Подробная информация о каждом блоке содержится в главе 4.

III. Поток сигналов

Узел OADM DWDM отвечает за обработку оптических сигналов в двух направ-
лениях передачи.

содержание .. 6 7 8 9 ..
