OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 9

Конфигурация DWDM системы



57

Он выделяет сигналы оптического управляющего канала из сигналов основного
оптического тракта и направляет их в блок OSC для обработки.

Сигналы  основного  оптического  тракта  усиливаются  и  посылаются  на  модуль
OADM, где некоторые спектральные каналы выводятся на транспондеры OTU, а
затем  на  клиентское  оборудование.  Другие  спектральные  каналы  проходят
дальше через блок OADM и мультиплексируются с другими спектральными ка-
налами, добавленными локально.

Затем мультиплексированные спектральные каналы усиливаются и мультиплек-
сируются с OSC, затем происходит последующая передача в линию.

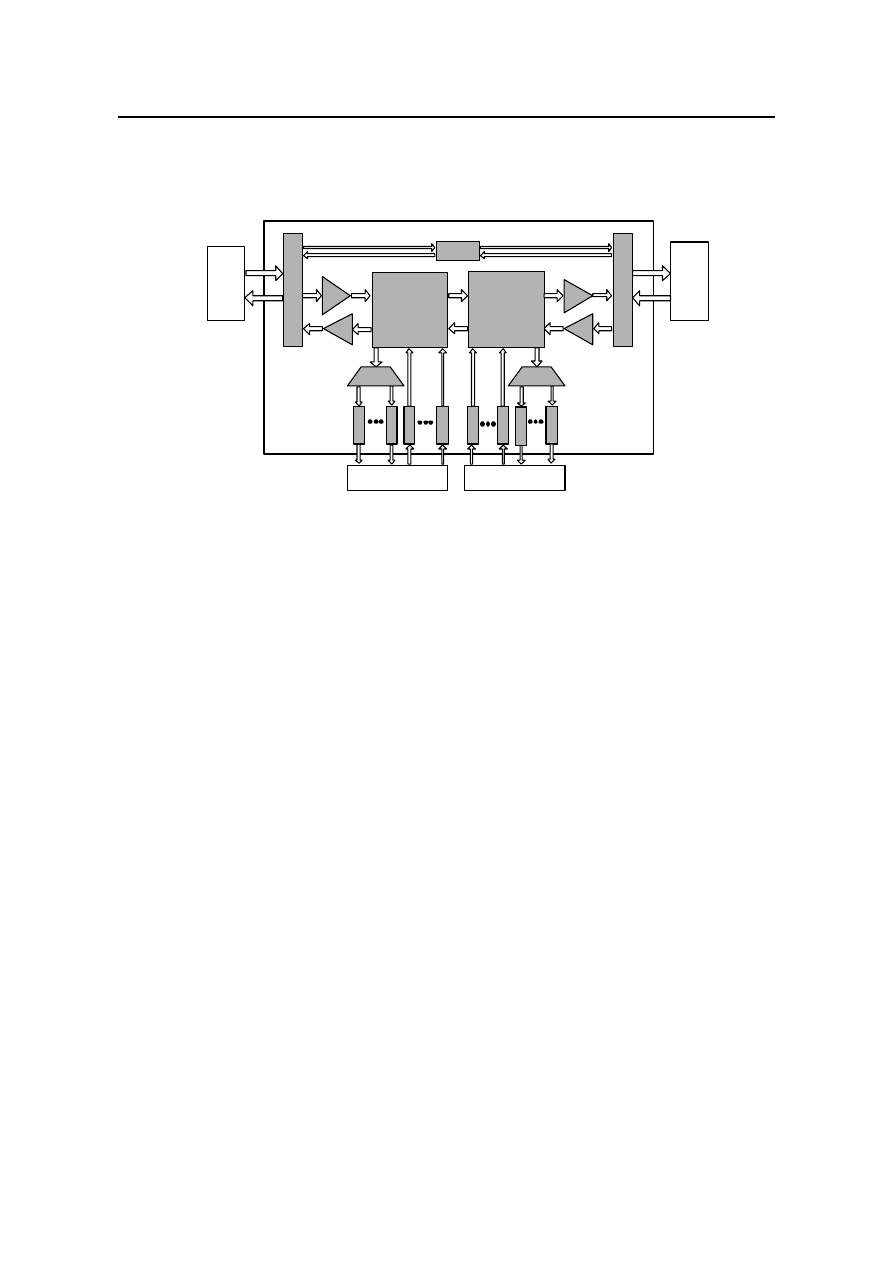

На Рис. 6-3 приводится принципиальная схема OADM.

FIU

SC2

FIU

OADM

OADM

OA

OA

OA

OA

O

T

U

O

T

U

O

T

U

O

T

U

Западная

клиентская сторона

Восточная

клиентская сторона

ODF

 за

па

дн

ой

ли

не

йн

ой

стороны

ODF

 вос

точной

ли

не

йн

ой

стороны



OTU: блок оптического транспондера FIU:

блок оптических интерфейсов

SC2: блок двунаправленного канала OSC

OA: блок оптического усилителя

OADM: блок OADM

Рис. 6-5

Принципиальная схема OADM DWDM с платами OADM

6.4  ROADM

Три типа оборудования ROADM OptiX OSN 6800:

z



ROADM, состоящее из плат WSD9 и WSM9;

z



ROADM, образованный несколькими ROAM;

z



ROADM, состоящее из плат WSD9 и RMU9.

6.4.1  Оборудование ROADM с платой WSD9 и платой WSM9

I. Функции

Реконфигурируемый  оптический  мультиплексор  ввода/вывода (ROADM) с  ис-

Конфигурация DWDM системы



58

пользованием технологии WSS обеспечивает динамический ввод/вывод каналов
в  кольцевой  сети.  Это  оборудование  также  позволяет  наращивать  кольцевые
сети до восьми уровней.

WSD9 обеспечивает динамическое и конфигурируемое демультиплексирование
любого спектрального канала на любой порт. Плата выводит любую группу спек-
тральных  каналов  на  любом  из  узлов  кольцевой  сети  или  сети  с  топологией
"цепь". Затем плата распределяет спектральные каналы по портам, таким обра-
зом, реализуется динамическое распределение спектральных каналов.

WSD9  обеспечивает  динамическое  и  конфигурируемое  мультиплексирование
любого спектрального канала на любой порт. Плата вводит любую группу спек-
тральных  каналов  на  любом  из  узлов  кольцевой  сети  или  сети  с  топологией
"цепь". Затем плата распределяет спектральные каналы по портам, таким обра-
зом, реализуется динамическое распределение спектральных каналов.

Мультиплексор ROADM с платами WSD9 и WSM9 используется на граничных и
центральных сайтах сети. Это оборудование обладает следующими преимуще-
ствами:

z



Гибкое наращивание без прерывания услуг;

z



Низкие затраты на эксплуатацию;

z



Настройка через программное обеспечение NM ввода/вывода и транзитной
передачи спектральных каналов и динамическое управление их состоянием.

II. Функциональные блоки

ROADM состоит из плат OADM (плат оптического мультиплексора и плат опти-
ческого демультиплексора) и плат WSD9 и WSM9 и в нем можно выделить сле-
дующие блоки:

z



Блок оптического транспондера (OTU);

z



Блок оптического усилителя (OA);

z



Блок двунаправленного оптического управляющего канала (SC2);

z



Блок оптических интерфейсов (FIU);

z



Фиксированный  оптический  мультиплексор  ввода/вывода  или  оптический
мультиплексор/демультиплексор;

z



9-портовая  плата  выборочного  мультиплексирования  и  коммутации  спек-
тральных каналов (WSM9);

z



9-портовая плата выборочного демультиплексирования и коммутации спек-
тральных каналов (WSD9);

z



Блок системного контроля и связи (SCC).

Подробная информация о каждом блоке содержится в главе 4.

III. Поток сигналов

ROADM обрабатывает оптические сигналы в двух направлениях.

ROADM,  также,  выделяет  сигналы  управляющего  канала  из  принимаемого  ли-

Конфигурация DWDM системы



59

нейного сигнала основного тракта. Сигналы управляющего канала отправляются
на  блок  оптического  управляющего  канала  для  обработки.  Сигналы  основного
тракта усиливаются и отправляются на плату WSD9.

Спектральные  каналы,  выводимые  локально,  выводятся  на  портах,  прописан-
ных  в  конфигурации.  Выводимые  мультиплексированные  сигналы  демультип-
лексируются  на  отдельные  каналы,  затем  поступают  на OTU и  дальше  на  ло-
кальное  клиентское  устройство.  Выводимые  отдельные  спектральные  каналы
напрямую отправляются на локальное клиентское устройство.

Остальные  спектральные  каналы  не  вводятся/не  выводятся  локально.  Они  пе-
редаются  транзитно,  мультиплексируются  со  спектральными  каналами,  вводи-
мыми WSM9, затем  выполняется  оптическое  усиление.  В  завершении  сигналы
мультиплексируются  с  обработанными  сигналами  оптического  управляющего
канала и дальше передаются в линию.

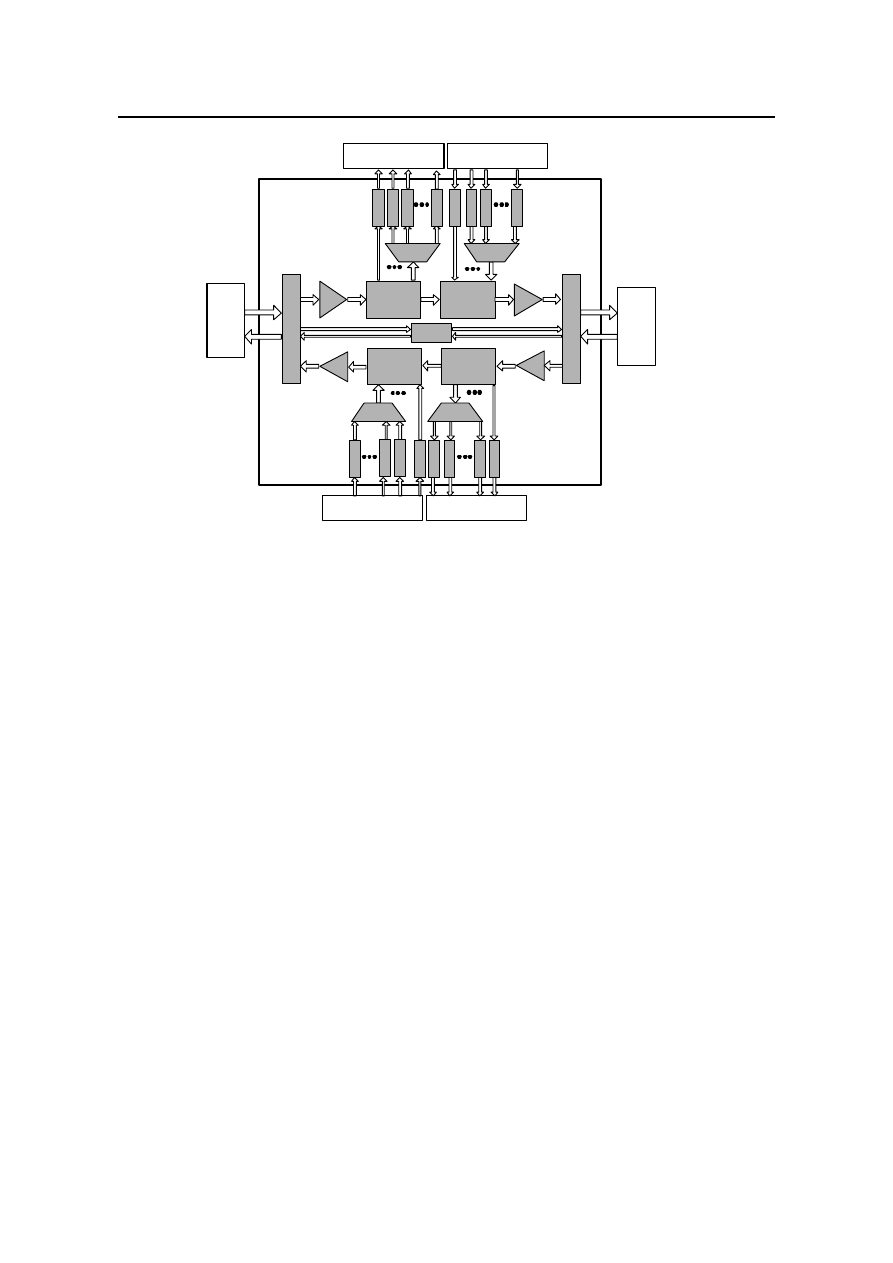

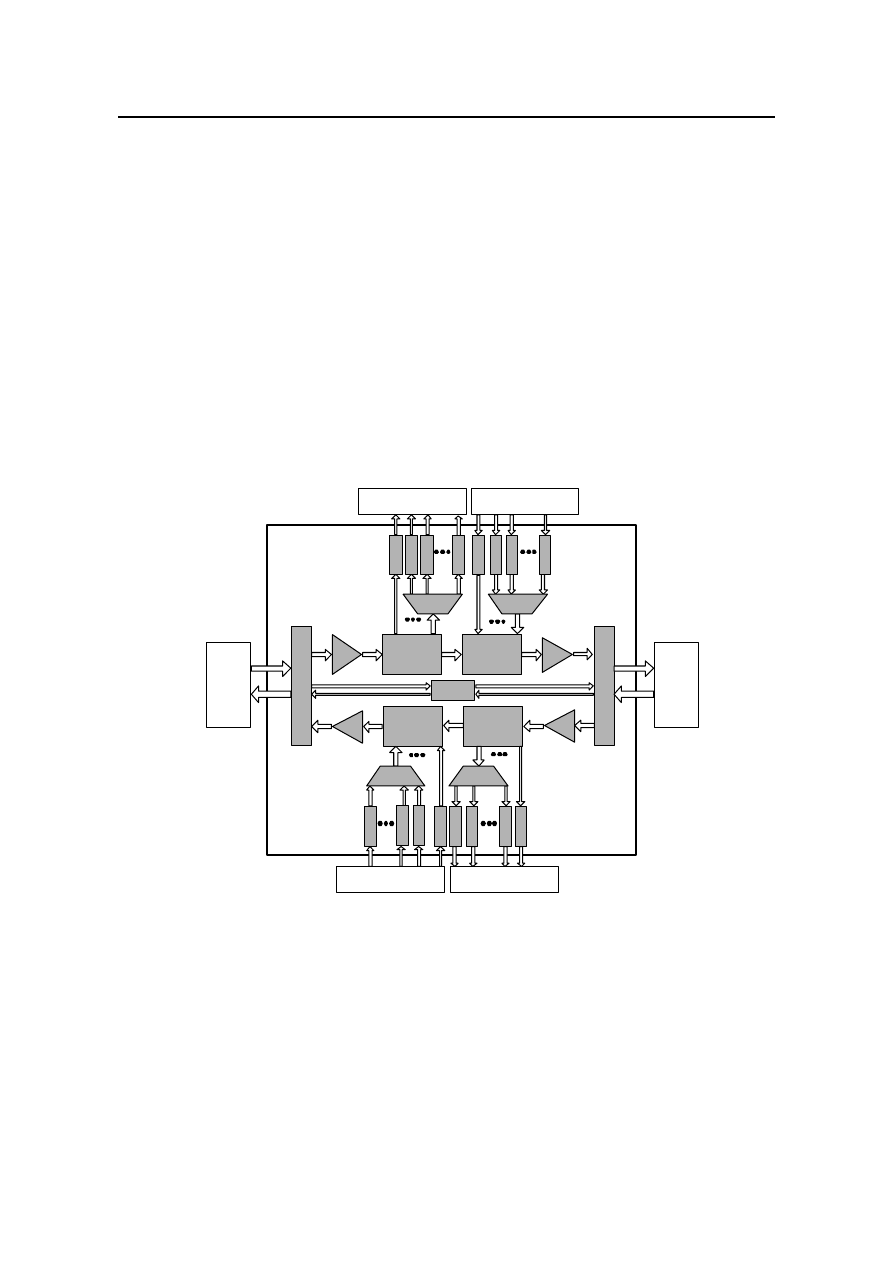

На Рис. 6-4 показаны функциональные модули данного ROADM.

FIU

SC2

FIU

WSM9

WSD9

OA

OA

OA

OA

WSM9

WSD9

OM

OD

OM

OD

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

Западная

клиентская сторона

ODF

зап

ад

но

й

ли

ней

ной

ст

ор

он

ы

OD

F

во

сто

чно

й

ли

ней

ной

ст

оро

ны

Западная

клиентская сторона

Восточная

клиентская сторона

Восточная

клиентская сторона





FIU: блок оптических интерфейсов OA:

блок оптического усилителя

SC2:  блок  двунаправленного  оптического
управляющего канала OSC

OD: оптический демультиплексор

OM: блок оптического мультиплексора OTU:

блок оптического транспондера

WSD9: 9-портовая  плата  выборочного  де-
мультиплексирования  и  коммутации  спек-

тральных каналов

WSM9: 9-портовая  плата  выборочного  муль-
типлексирования  и  коммутации  спектральных

каналов

Рис. 6-6

Принципиальная схема ROADM с платой WSM9 и платой WSD9

Конфигурация DWDM системы



60

6.4.2  Оборудование ROADM с платами ROAM

I. Функции

Оборудование ROADM, с установленными платами ROAM, обеспечивает одно-
временный ввод/вывод всех спектральных каналов на прописанные оптические
порты.  Плата ROAM обеспечивает  такие  функции,  как:  динамический  ввод/
вывод,  транзитную  передачу,  блокирование,  выравнивание  оптической  мощно-
сти  сигнальных  каналов  и  определение  уровня  оптического  сигнала  для  дина-
мического груминга спектральных каналов в кольцевой сети.

Мультиплексор ROADM с установленными платами ROAM используется на гра-
ничных  и  центральных  сайтах  сети.  Это  оборудование  обладает  следующими
преимуществами:

z



Гибкое наращивание без прерывания услуг;

z



Низкие затраты на эксплуатацию;

z



Настройка ввода/вывода и транзитной передачи спектральных каналов че-
рез программное обеспечение NM.

II. Функциональные блоки

ROADM состоит из плат OADM (платы оптического мультиплексора и оптическо-
го  демультиплексора)  и  плат ROAM. В ROADM можно  выделить  следующие
блоки:

z



Блок оптического транспондера (OTU);

z



Блок оптического усилителя (OA);

z



Блок двунаправленного оптического управляющего канала (SC2);

z



Блок оптических интерфейсов (FIU);

z



Фиксированный  оптический  мультиплексор  ввода/вывода  или  оптический
демультиплексор;

z



Плата реконфигурируемого модуля оптического ввода (ROAM);

z



Блок системного контроля и связи (SCC).

Подробная информация о каждом блоке содержится в Главе 4.

III. Поток сигналов

ROADM обрабатывают оптические сигналы в двух направлениях.

ROADM выделяет сигналы управляющего канала из сигналов основного тракта
линии.  Сигналы  управляющего  канала  отправляются  на  блок  оптического
управляющего канала для обработки.

Сигналы основного тракта усиливаются и отправляются на плату ROAM. Сигна-
лы, которые надо вывести, демультиплексируются и поступают на OTU и далее
передаются на локальное клиентское устройство. Остальные спектральные ка-
налы не вводятся/не выводятся локально. Они мультиплексируются с локально
добавляемыми  каналами  и  передаются  транзитно.  Затем  выполняется  оптиче-

Конфигурация DWDM системы



61

ское усиление. В завершении сигналы мультиплексируются с обработанным оп-
тическим управляющим каналом и далее передаются в линию.

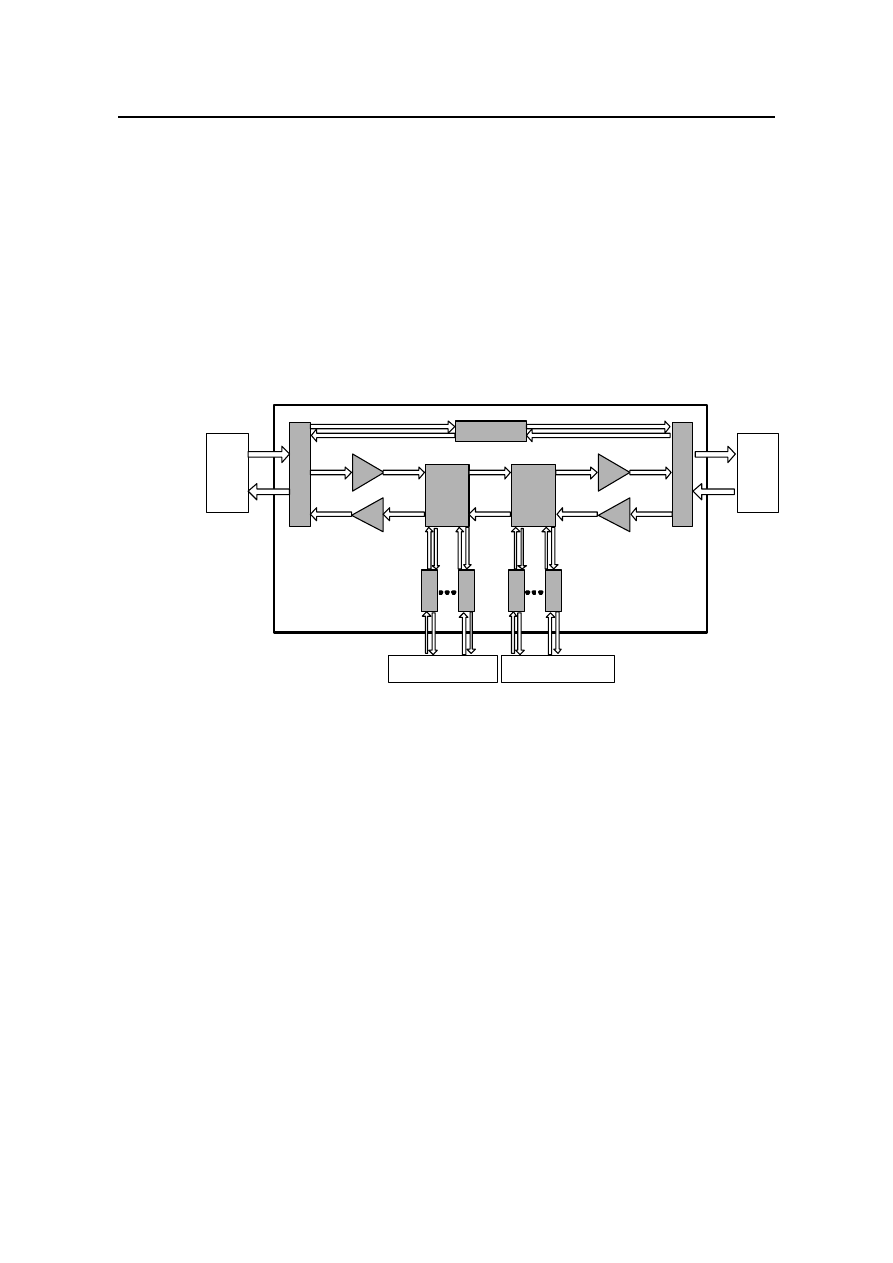

На Рис. 6-5 показаны функциональные модули ROADM данного типа.

FIU

SC2

FIU

OA

OA

OA

OA

ROAM

ROAM

OD

OD

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

ODF

 зап

адной

ли

не

йн

ой

ст

ороны

Западная

клиентская сторона

ODF

 вос

точной

ли

не

йн

ой

ст

ороны

Восточная

клиентская сторона



FIU: блок оптических интерфейсов OA:

блок оптического усилителя

SC2:  блок  однонаправленного  оптического  управ-

ляющего канала OSC

OD: блок оптического демультиплексора

OTU: блок оптического транспондера ROAM:

плата  реконфигурируемого  модуля  оптиче-

ского ввода

Рис. 6-7

Принципиальная схема ROADM с установленными платами ROAM

6.4.3  Оборудование ROADM с платой WSD9 и платой RMU9

I. Функции

Реконфигурируемый  оптический  мультиплексор  ввода/вывода (ROADM) с  уста-
новленными  платами WSD9 и RMU9 обеспечивает  динамический  ввод/вывод
каналов в кольцевой сети. Это оборудование также позволяет наращивать коль-
цевые сети до восьми уровней.

WSD9 обеспечивает динамическое и конфигурируемое демультиплексирование
любого спектрального канала на любой порт. Плата может вывести любую груп-
пу  спектральных  каналов  на  любом  узле  в  кольцевой  сети  и  в  сети  топологии
"цепь". Затем плата распределяет спектральные каналы по портам, таким обра-
зом, реализуется динамическое распределение оптических каналов.

RMU9 обеспечивает ввод спектральных каналов. Порт ввода взаимодействует с
перестраиваемым OTU, чтобы обеспечить динамический ввод восьми каналов.
Каждый порт ввода RMU9 может соединяться с мультиплексором. Сигналы кли-
ентской  стороны  мультиплексируются  и  вводятся  через  порты  ввода  платы
RMU9.

Мультиплексор ROADM с установленными платами WSD9 и RMU9 используется
на граничных и центральных сайтах сети. Это оборудование обладает следую-

Конфигурация DWDM системы



62

щими преимуществами:

z



Гибкое наращивание без прерывания услуг;

z



Низкие затраты на эксплуатацию;

z



Настройка ввода/вывода и транзитной передачи спектральных каналов че-
рез программное обеспечение NM.

II. Функциональные блоки

ROADM состоит из плат OADM (плат оптического мультиплексора и плат опти-
ческого  демультиплексора)  и  платы WSD9 и  платы WSM9. Можно  выделить
следующие блоки

z



Блок оптического транспондера (OTU);

z



Блок оптического усилителя (OA);

z



Блок двунаправленного оптического управляющего канала (SC2);

z



Блок оптических интерфейсов (FIU);

z



OADM или оптический мультиплексор и демультиплексор;

z



9-портовая плата выборочного демультиплексирования и коммутации спек-
тральных каналов (WSD9);

z



ROADM плата мультиплексирования (RMU9);

z



Блок управления и связи (SCC).

Подробная информация о каждом блоке содержится в Главе 4.

III. Поток сигналов

ROADM обрабатывает оптические сигналы в двух направлениях.

ROADM выделяет сигналы управляющего канала из сигналов основного тракта
линии.  Сигналы  управляющего  канала  отправляются  на  блок  оптического
управляющего канала для обработки. Сигналы основного тракта усиливаются и
отправляются на плату WSD9.

Спектральные  каналы,  которые  надо  вывести  локально,  выводятся  через  про-
писанные  в  конфигурации  порты.  Выведенный  мультиплексный  сигнал  демуль-
типлексируется в отдельные каналы, затем поступают на OTU и далее переда-
ются на локальное клиентское устройство. Выведенные отдельно спектральные
каналы напрямую отправляются на локальное клиентское устройство.

Остальные  спектральные  каналы  не  вводятся/не  выводятся  локально.  Они
мультиплексируются  с  локально  добавляемыми  каналами  и  передаются  тран-
зитно, затем выполняется оптическое усиление. В завершении сигналы мульти-
плексируются с обработанными сигналами оптического управляющего канала и
передаются в линию.

На Рис. 6-6 показаны функциональные модули ROADM.

Конфигурация DWDM системы



63

FIU

SC2

FIU

RMU9

WSD9

OA

OA

OA

OA

RMU9

WSD9

OM

OD

OM

OD

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

O

T

U

ODF

 за

па

дн

ой

ли

не

йн

ой

стороны

Западная

клиентская сторона

ODF

 вос

точной

ли

не

йн

ой

ст

ороны

Восточная

клиентская сторона

Западная

клиентская сторона

Восточная

клиентская сторона



FIU: блок оптических интерфейсов

OD: оптический демультиплексор

OM: оптический мультиплексор

OA: блок оптического усилителя

OTU: блок оптического транспондера

RMU9: плата мультиплексирования ROADM

SC2: Блок однонаправленного оптического управляющего канала OSC

WSD9: 9-портовая плата выборочного демультиплексирования и коммутации спектраль-

ных каналов

Рис. 6-8

Принципиальная схема ROADM с установленными платами RMU9 и WSD9

6.5  OLA

В OptiX OSN 6800 применяется оборудование OLA.

6.5.1  Функции

OLA DWDM применяется для усиления оптических сигналов от двух направле-
ний.

6.5.2  Функциональные блоки

OLA состоит из:

z



Блока оптического усилителя (OA);

z



Блока двунаправленного оптического управляющего канала (SC2);

z



Блока оптических интерфейсов (FIU);

Конфигурация DWDM системы



64

z



Блок системного контроля и связи (SCC).

Подробная информация о каждом блоке содержится в Главе 4.

6.5.3  Поток сигналов

OLA выделяет сигналы оптического управляющего канала из сигналов основно-
го оптического канала и направляет их в блок OSC для обработки.

Сигналы основного оптического канала усиливаются блоком усилителя и  муль-
типлексируются с сигналами оптического управляющего канала, которые к тому
времени  были  уже  обработаны,  и  направляются  для  передачи  в  оптоволокон-
ную линию.

Принципиальная схема узла OLA DWDM приведена на Рис. 6-7.

FIU

SC2

FIU

OA

OA

ODF

западной

линейной

стороны

ODF

восточной

линейной

стороны



FIU: блок оптических интерфейсов

OA: блок оптического усилителя

SC2: блок однонаправленного оптического управляющего канала OSC

Рис. 6-9

Принципиальная схема OLA DWDM
