OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 6

Структура оборудования



33

I

U

5

I

U

4

I

U

6

I

U

7

I

U

8

X

C
S

X

C

S

I

U
1
2

I

U

1
3

I

U
1
4

I

U

1
5

I

U

1
6

S

C
C

S

C
C

P
I
U

P

I
U

A

U

X

I

U

3

I

U

2

I

U

1

I

U

1
1

I

U

I

U

9 1

0

1
7

1
8

/

/

I

U

I

U

/

/



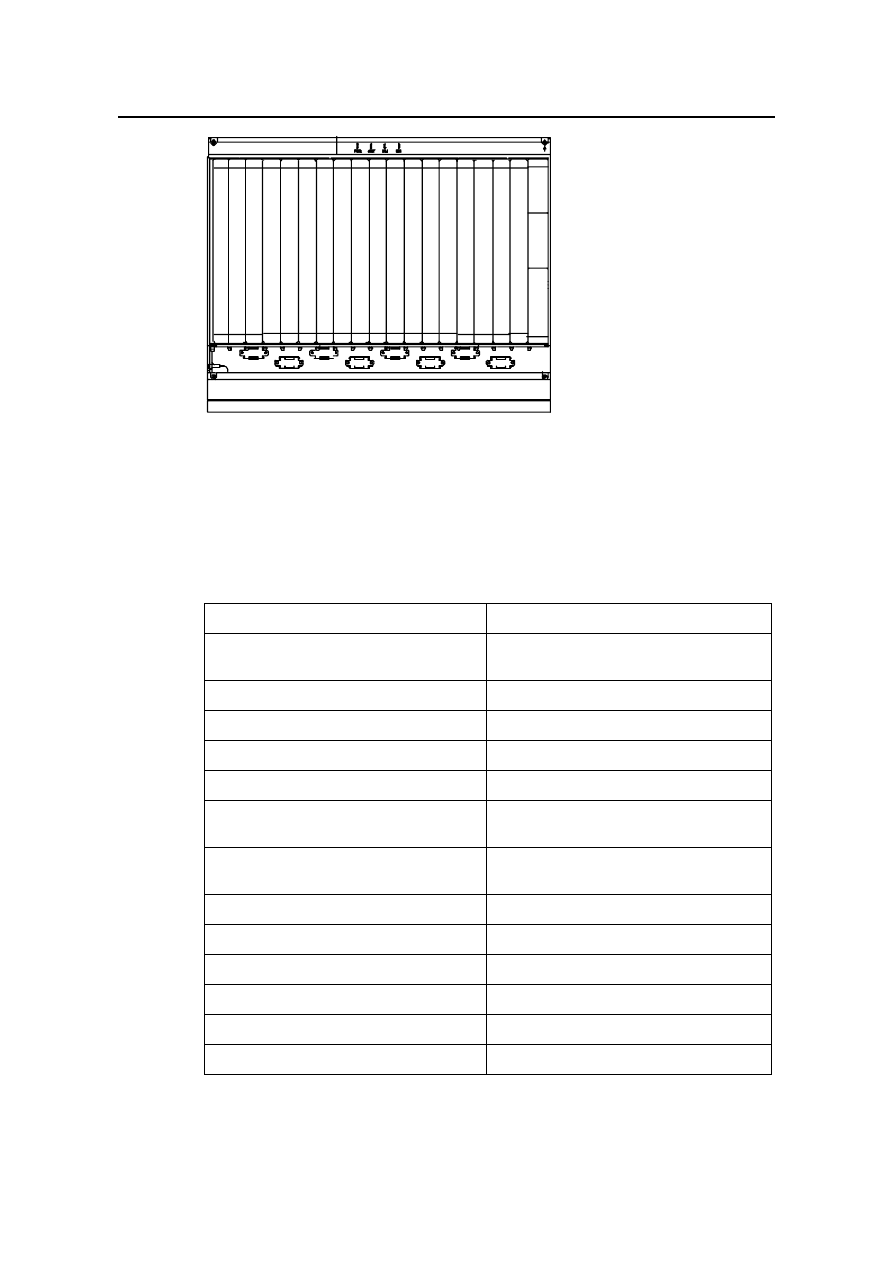

Рис. 4-3

Слоты подстатива

4.3  Функциональные блоки

Платы  подразделяются  на  тринадцать  функциональных  блоков,  как  показано  в
Табл. 4-2.

Табл. 4-2

Функциональные блоки

Функциональные блоки

Платы

Блок оптического транспондера

L4G, LDGD, LDGS, LQMD, LQMS, LSX, LSXR,

LWX2, LWXD, LWXS

Трибутарный блок

TDG, TQM, TQS

Линейный блок NS2

Блок кросс-коммутации XCS

Оптический мультиплексор/демультиплексор   D40, D40V, FIU, M40, M40V,

Блок  оптического  мультиплексора  вво-

да/вывода

CMR2, CMR4, MR2, MR4, MR8,

Реконфигурируемый  оптический  мультиплек-

сор ввода/вывода

RMU9, ROAM, WSD9, WSM9

Блок оптического усилителя CRPC,

OAU1,

OBU1

Блок системного контроля и связи AUX,

SCC

Оптический канал управления (OSC)

SC1, SC2

Оптической блок защиты

DCP, OLP, SCS

Анализатор спектра MCA4,

MCA8

Регулируемый оптический аттенюатор

VA1, VA4

Структура оборудования



34

4.3.1  Блок оптического транспондера

Оптический  транспондер (OTU) обеспечивает  передачу  одного  или  нескольких
каналов.

Он объединяет или преобразует сигналы, которые затем выводятся.

z



Стандартная  длина  волны DWDM, согласно  рекомендации ITU-T G.694.1
или,

z



Стандартная длина волны DWDM, согласно рекомендации ITU-T G.694.2.

Таким образом, данное устройство помогает реализовать волновое мультиплек-
сирование сигналов различных длин волн.

Все OTU системы OptiX OSN 6800 являются приёмопередатчиками и выполняют
прямое и обратное преобразование сигналов одновременно.

OTU включают:

z



L4G:  блок  преобразования  длины  волны  с  ёмкостью  линии 4 x Gigabit
Ethernet;

z



LDGD: блок 2 x Gigabit Ethernet, с двойным вводом и выборочным приёмом;

z



LDGS: блок 2 x Gigabit Ethernet, с вводом одного сигнала и приёмом одного
сигнала;

z



LQMD: 4-канальный  блок  преобразования  длины  волны  разных  скоростей
передачи (100 Мбит/с~2,5  Гбит/с),  с  двойным  вводом  и  выборочным  приё-
мом;

z



LQMS: 4-канальный  блок  преобразования  длины  волны  разных  скоростей
передачи (100 Мбит/с~2,5 Гбит/с), с вводом одного сигнала и приёмом одно-
го сигнала;

z



LSX: блок преобразования длины волны 10 Гбит/c;

z



LSXR: релейный блок преобразования длины волны 10 Гбит/c;

z



LWX2:  блок  преобразования  двойной  длины  волны  с  произвольной  скоро-
стью передачи (16 Мбит/с~2,5 Гбит/с);

z



LWXD:  блок  преобразования  двойной  длины  волны  с  произвольной  скоро-
стью передачи (16 Мбит/с~2,5 Гбит/с);

z



LWXS:  блок  преобразования  длины  волны  (с  двойной  передачей)  с  произ-
вольной скоростью передачи (16 Мбит/с~2,5 Гбит/с).

На Рис. 4-4 показано расположение модулей OTU в системе.

Структура оборудования



35

: OTU

Ли

не

йна

я

ст

ор

она

 ODF

OM

OA

OA

FIU

SC1

OTU

OD

OTU

OTU

OTU

OTU

OTU

Кл

и

ент

ск

ая

 с

торона



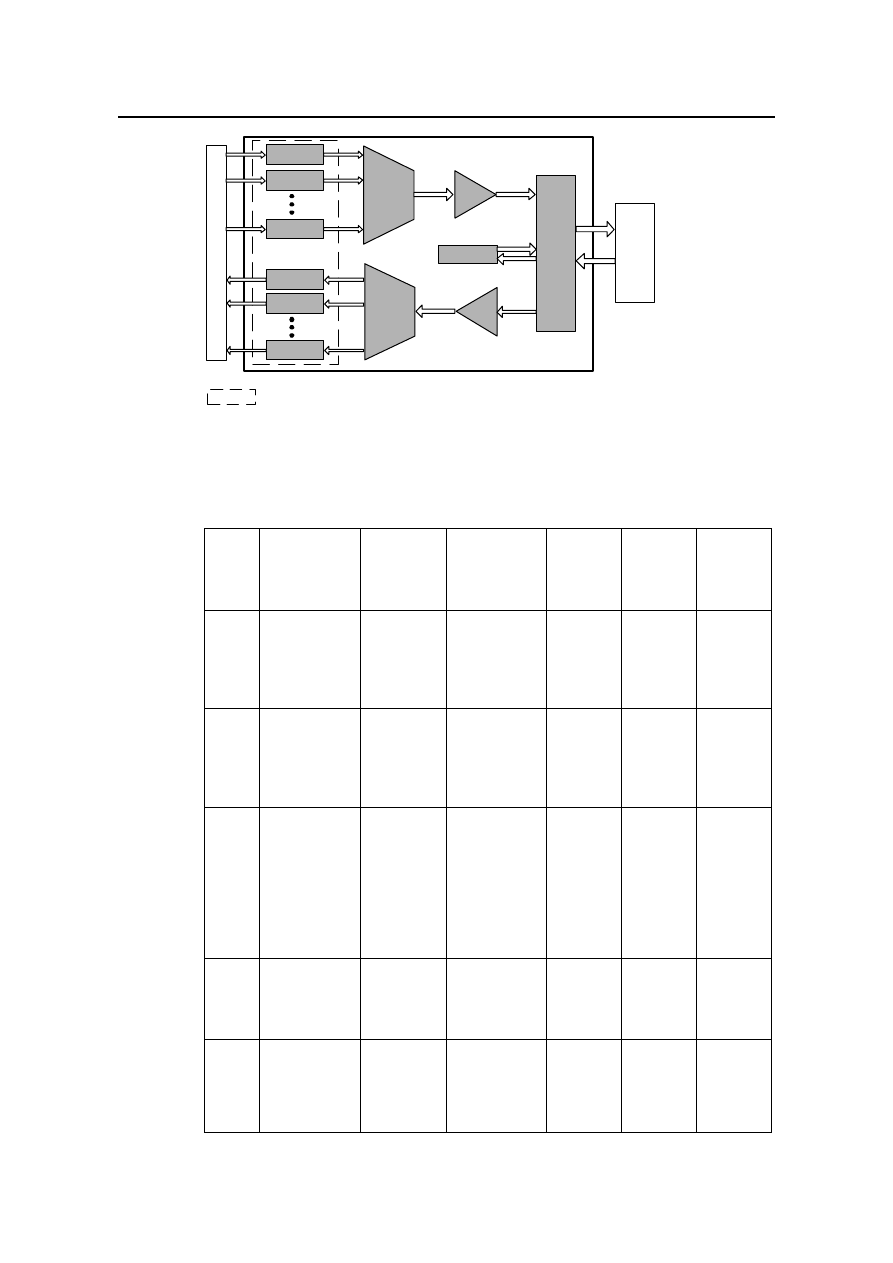

Рис. 4-4

Расположение модулей OTU в системе OptiX OSN 6800

В Табл. 4-3 перечислены функции OTU.

Табл. 4-3

Функции OTU

Плата

Функция

Макс.

количество

клиентских

сигналов

Тип /скорость

сигналов

клиентской

стороны

Тип

сигналов

на сторо-

не WDM

Плата

регенера-

тора

Специфи-

кация

WDM

L4G

Конвергенция  и
преобразова-
ние длины вол-

ны  и  кросс-

коммутация

6 GE  OTU

5G

FEC 5G

- DWDM

LDGD/

LDGS

Конвергенция  и
преобразова-

ние длины вол-
ны  и  кросс-

коммутация

2 GE  OTU1/STM-

16

- DWDM

CWDM

LQMD/

LQMS

Конвергенция  и
преобразова-

ние длины вол-

ны

4

GE, FE, FICON,
FICON Express,

FC50, FC100,
FC200, ESCON,

DVB-ASI,

STM1/OC3,

STM4/OC12,

STM16/OC48

OTU1 -

DWDM
CWDM

LSX

Преобразова-
ние длины вол-

ны

1 STM-64,

OC-

192, 10GE LAN,

10GE WAN,

OTU2

OTU2 LSXR DWDM

LWX2

Преобразова-
ние длины вол-

ны

2 16

Мбит/с~

2,5 Гбит/с

Такой  же
тип  как  у
оптических

сигналов  с

клиентской

- DWDM

CWDM

Структура оборудования



36

Плата

Функция

Макс.

количество

клиентских

сигналов

Тип /скорость

сигналов

клиентской

стороны

Тип

сигналов

на сторо-

не WDM

Плата

регенера-

тора

Специфи-

кация

WDM

стороны.

LWXD/

LWXS

Преобразова-
ние длины вол-

ны

1 16

Мбит/с~

2,5 Гбит/с

Такой  же
тип  как  у

оптических

сигналов  с
клиентской

стороны.

- DWDM

CWDM

4.3.2  Трибутарный блок

К трибутарным блокам относят:

z



TDG: блок обработки 2-x трибутарных услуг GE;

z



TQM: блок обработки 4-x трибутарных услуг разной скорости;

z



TQS: блок обработки 4-x трибутарных услуг STM-16/OC48/OTU1.

В Табл. 4-4 перечислены функции трибутарных блоков.

Табл. 4-4

Функции трибутарных блоков

Плата

Функция

TDG

Преобразование двух оптических сигналов GE в два электрические сигнала GE или
мультиплексирование  двух  оптических  сигналов GE в  один  электрический  сигнал

ODU1.  Затем  выполняется  отправка  сигналов  на  объединительную  панель  для

кросс-коммутации.
Обратный процесс аналогичен.

TQM

Преобразование  четырёх  оптических  сигналов (100 Мбит/с~2,5  Гбит/с)  в  четыре
электрические  сигнала  или  мультиплексирование  этих  сигналов  в  электрические

сигналы ODU1. Затем,  сигналы  отправляются  на  объединительную  панель  для

кросс-коммутации.
Обратный процесс аналогичен.

TQS

Преобразование четырёх оптических сигналов STM-16/OC48/OTU1 в сигналы ODU1

и их отправка на объединительную панель для кросс-коммутации.
Обратный процесс аналогичен.

4.3.3  Линейный блок

К линейным блокам относят:

NS2: оптический интерфейсный блок мультиплексирования 4 x ODU1 в OTU2.

В Табл. 4-5 перечислены функции линейного блока.

Структура оборудования



37

Табл. 4-5

Функции линейного блока

Плата

Функция

NS2

Отображает  четыре  сигналы ODU1, отправленные  с  платы  кросс-коммутации  или
платы,  установленной  в  парных  слотах,  в  сигналы OTU2 и  преобразование  этих

сигналов в сигналы, соответствующие ITU-T G.694 для DWDM.
Обратный процесс аналогичен.

4.3.4  Блок кросс-коммутации

XCS: это блок кросс-коммутации и синхронизации.

В Табл. 4-6 перечислены функции блока кросс-коммутации.

Табл. 4-6

Функции блока кросс-коммутации

Плата

Функция

XCS

Поддержка интегрированного груминга сигналов ODU1 или услуг GE.
Поддержка  максимальной  ёмкости  кросс-коммутации  и  груминга  сигналов ODU1

320 Гбит/с.
Поддержка  максимальной  ёмкости  кросс-коммутации  и  груминга  услуг GE

160 Гбит/с.

4.3.5  Блок мультиплексирования и демультиплексирования

Блок  мультиплексирования  и  демультиплексирования  выполняет  мультиплекси-
рование и демультиплексирование оптических сигналов различных длин волн.

Далее перечислены блоки мультиплексирования и демультиплексирования:

z



D40: 40-канальный демультиплексор;

z



D40V: 40-канальный блок демультиплексирования с VOA;

z



FIU: Блок оптических интерфейсов;

z



M40: 40-канальный мультиплексор;

z



M40V: 40-канальный блок мультиплексирования с VOA.

На Рис. 4-5 показано расположение мультиплексора и демультиплексора в сис-
теме.

Структура оборудования



38

:

Блок мультиплексирования и демультиплексирования

ODF

 ли

не

йн

ой

ст

ор

он

ы

OM

OA

OA

FIU

SC1

OTU

OD

OTU

OTU

OTU

OTU

OTU

Клиент

ск

ое

 о

б

ору

дов

ани

е



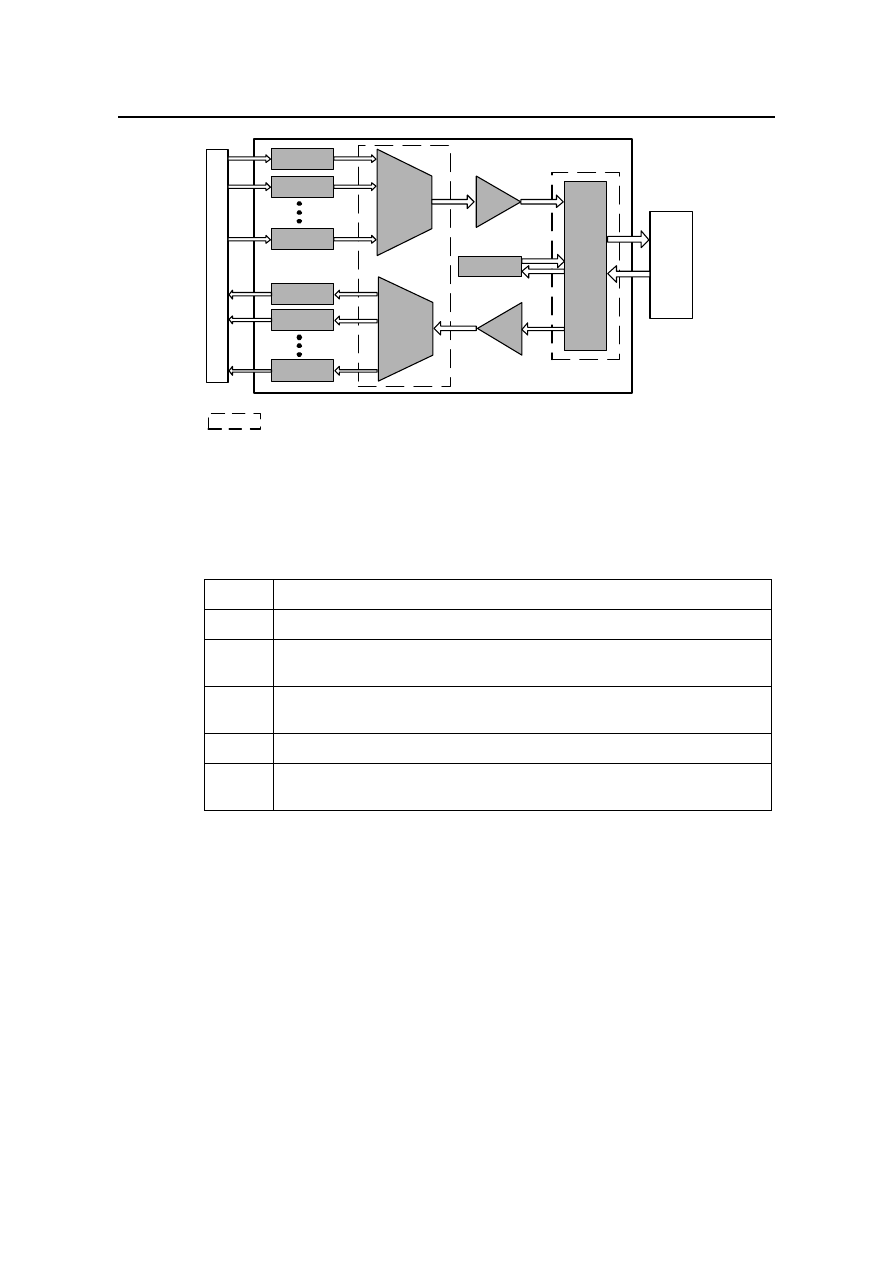

Рис. 4-5

Расположение блока мультиплексирования и демультиплексирования в системе

В Табл. 4-7 представлены функции блока мультиплексирования и демультиплек-
сирования.

Табл. 4-7

Функции блока мультиплексирования и демультиплексирования

Плата

Функция

D40

Демультиплексирует сигнал основного тракта в 40 каналов передачи услуг.

D40V

Демультиплексирует  один  канал  в 40 каналов  и  регулирует  оптическую  мощность

на выходе каждого из каналов.

FIU

Мультиплексирует  и  демультиплексирует  сигналы,  передаваемые  по  основному

оптическому тракту и каналу управления.

M40

Мультиплексирует 40 каналов для передачи по одному волокну.

M40V

Мультиплексирует 40 каналов для передачи по одному волокну и регулирует опти-

ческую мощность на входе каждого канала.

4.3.6  Блок оптического мультиплексирования и

демультиплексирования с функцией ввода/вывода

В  блоке  мультиплексирования  и  демультиплексирования  с  функцией  вво-
да/вывода происходит ввод/вывод из мультиплексированного канала оптических
сигналов определённой длины волны и последующая передача к транспондерам
OTU.

Одновременно,  сигналы  определённой  длины  волны,  полученные  транспонде-
рами с OTU, добавляются в мультиплексированные сигналы.

Далее  перечислены  блоки  мультиплексирования  и  демультиплексирования  с
функцией ввода/вывода:

Структура оборудования



39

z



CMR4: 4-канальный  блок  мультиплексирования CWDM с  функцией  вво-
да/вывода;

z



CMR2: 2-канальный  блок  мультиплексирования CWDM с  функцией  вво-
да/вывода;

z



MR4: 4-канальный блок мультиплексирования с функцией ввода/вывода;

z



MR2: 2-канальный  блок  оптического  мультиплексирования  с  функцией  вво-
да/вывода;

z



MR8: 8-канальный  блок  оптического  мультиплексирования  с  функцией  вво-
да/вывода.

Рис. 4-6 показывает  размещение  оптического  мультиплексора  с  функцией  вво-
да/вывода в системе.

FIU

SC2

FIU

OADM

OADM

OA

OA

OA

OA

O

T

U

O

T

U

O

T

U

O

T

U

: Блок оптического мультиплексирования
и демультиплексирования

Западная клиентская

сторона

Восточная клиентская

сторона

-

Западная

сторона

ODF

Восточная

сторона

ODF



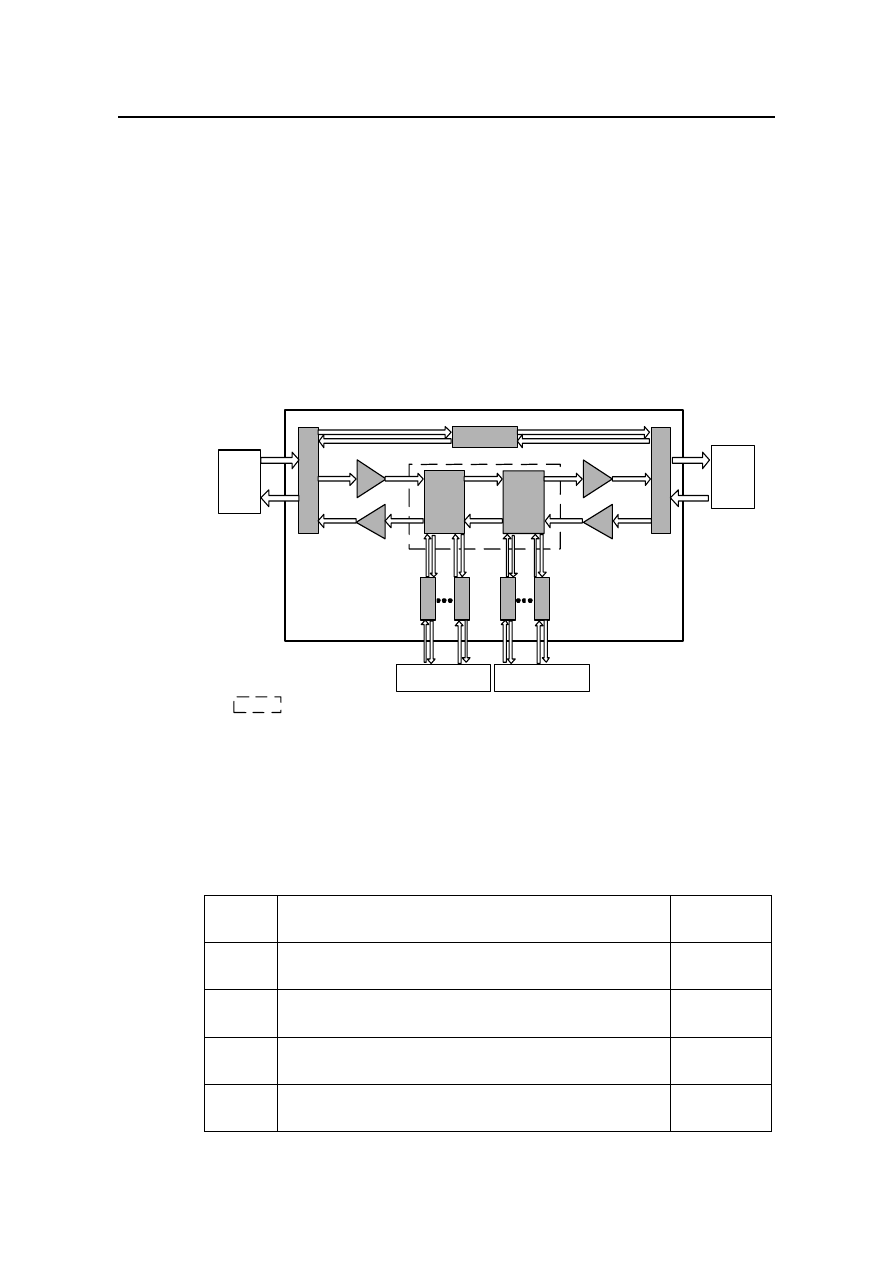

Рис. 4-6

Размещение оптического мультиплексора с функцией ввода/вывода в системе

В  Табл. 4-8 перечислены  функции  блока  мультиплексирования  и  демультиплек-
сирования с функцией ввода/вывода.

Табл. 4-8

Функции блока мультиплексирования и демультиплексирования с функцией

ввода/вывода

Плата

Функция

Спецификация

WDM

CMR2

Ввод/вывод  и  мультиплексирование  двух  каналов  из/в  мультип-

лексированный сигнал.

CWDM

CMR4

Ввод/вывод  и  мультиплексирование  четырёх  каналов  из/в  муль-

типлексированный сигнал.

CWDM

MR2

Ввод/вывод  и  мультиплексирование  двух  каналов  из/в  мультип-

лексированный сигнал.

DWDM

MR4

Ввод/вывод  и  мультиплексирование  четырёх  каналов  из/в  муль-

типлексированный сигнал.

DWDM

Структура оборудования



40

Плата

Функция

Спецификация

WDM

MR8

Ввод/вывод и мультиплексирование восьми каналов из/в мульти-

плексированный сигнал.

DWDM

4.3.7  Реконфигурируемый блок оптического мультиплексирования и

демультиплексирования

Реконфигурируемый  блок  оптического  мультиплексирования  и  демультиплекси-
рования с функцией ввода/вывода демультиплексирует сигнал одной длины вол-
ны из мультиплексированных сигналов и отправляет эти сигналы на OTU. Также,
этот блок мультиплексирует сигнал одной длины волны в мультиплексированные
сигналы.

Реконфигурируемые  блоки  оптического  мультиплексирования  с  функцией  вво-
да/вывода:

z



RMU9: блок мультиплексирования ROADM;

z



ROAM: реконфигурируемый оптический блок ввода;

z



WSD9: 9-портовый блок демультиплексирования с выборочной коммутацией
спектральных каналов;

z



WSM9:9-портовый  блок  мультиплексирования  с  выборочной  коммутацией
спектральных каналов.

В Табл. 4-9 приведены функции реконфигурируемого блока оптического мультип-
лексирования ввода и вывода каналов.

Табл. 4-9

Функции реконфигурируемого блока оптического мультиплексирования

ввода/вывода

Плата

Функция

RMU9

Осуществляет ввод восьми одноканальных или многоканальных сигналов в основ-
ной канал передачи.
Применяется OTU с настраиваемой длиной волны, RMU9 обеспечивает динамиче-

ский ввод восьми каналов сигналов.

ROAM

Реализует  динамический  ввод/вывод,  сквозную  передачу  и  блокирование  до 40

спектральных каналов, а также динамический груминг спектральных каналов коль-

цевой сети.

WSD9

Конфигурирует любой спектральный канал на любой интерфейс. Узел в кольце или

цепи  может  передавать  любую  комбинацию  спектральных  каналов  на  любой  ин-

терфейс. Таким образом, реализуется динамическое распределение спектральных

каналов.

WSM9

Конфигурирует любой спектральный канал на любой интерфейс. Узел в кольце или

цепи  может  передавать  любые  спектральные  каналы  на  локальной  станции  по

любому  интерфейсу.  Таким  образом,  реализуется  динамическое  распределение
спектральных каналов.
