OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 5

Особенности оборудования

OUT

Отсутствует ввод

оптического сигнала

OTU

OUT

OTU

Сторона WDM

Сторона клиента

Функция ALS

активирована

OUT

(a) Конфигурация оптических интерфейсов

(b) Не получают сигналы на

стороне WDM

стороне клиента

Автоматическое

отключение лазера

Сторона клиента

Сторона WDM

OTU

Функция ALS

активирована

Функция ALS

активирована

Функция ALS

активирована

Функция ALS

активирована

Функция ALS

активирована

Автоматическое

отключение лазера

Отсутствует ввод

оптического сигнала

Рис. 3-1 Реализация функции ALS (плата OTU без функции конвергенции услуг)

Особенности оборудования

Функция ALS

активирована

OUT

Tx
Tx
Tx

OUT

Tx
Tx
Tx

OUT

Tx
Tx
Tx

OUT

Tx
Tx
Tx

OUT

Tx
Tx
Tx

Отсутствует

ввод оптического

сигнала

Автоматическое

отключение

лазера

OTU

Сторона клиента

Сторона WDM

(a) Конфигурация оптических интерфейсов

Сторона

клиента

Сторона

клиента

Сторона

клиента

Сторона

клиента

Сторона

WDM

Сторона

WDM

Сторона

WDM

Сторона

WDM

на стороне WDM

(b) Отсутствует ввод оптического

сигнала на удалённой стороне

Функция ALS

активирована

Функция ALS

активирована

Функция ALS

активирована

Функция ALS

активирована

Функция ALS

активирована

Отсутствует

ввод оптического

сигнала

Автоматическое

отключение

лазера

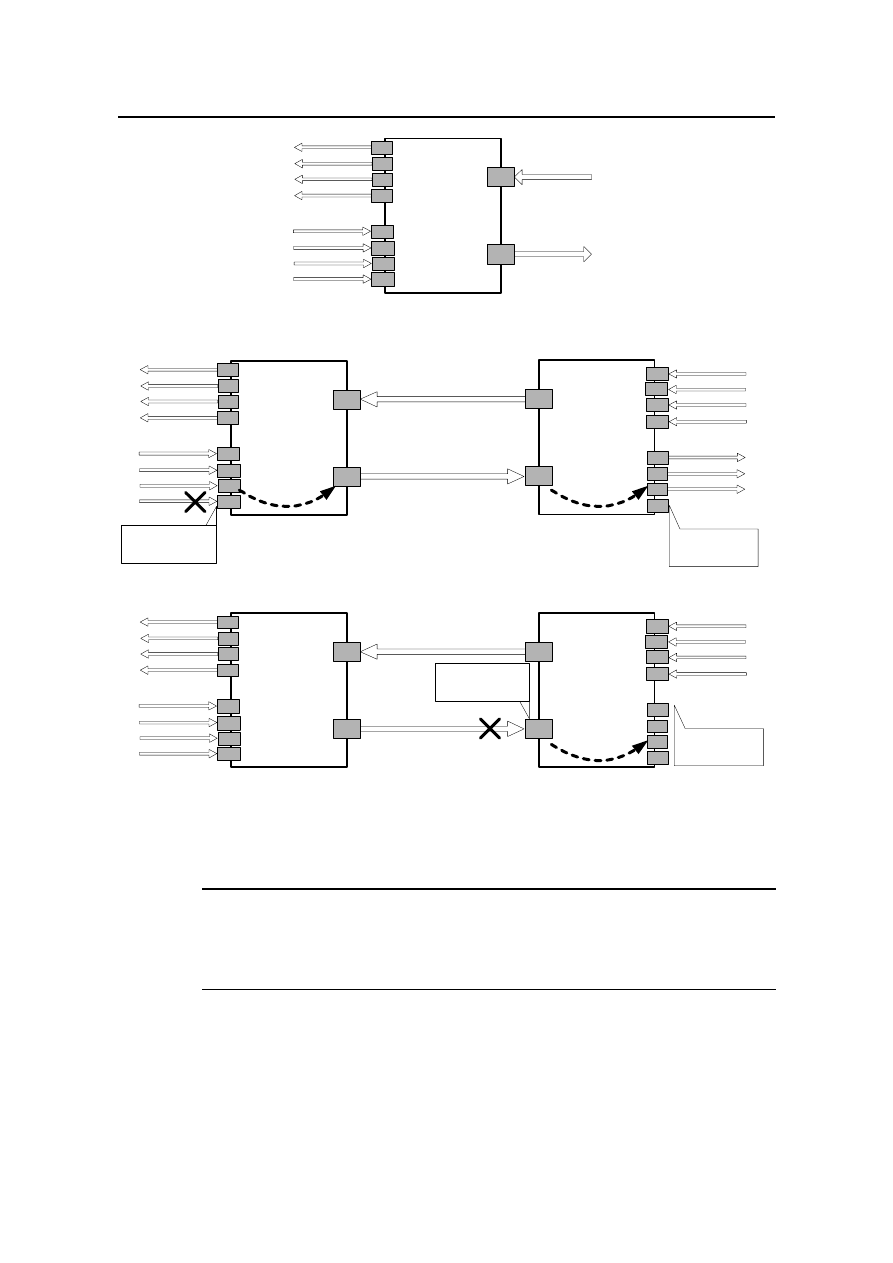

Рис. 3-2 Реализация функции ALS (плата OTU с функцией конвергенции услуг)

Примечание:

Функция ALS оборудования OptiX WDM и не имеет связи с функцией ALS, указанной в рекомен-
дациях ITU-T G.664. Совпадение названий и сокращений является случайным.

3.2.9 Управление оптической мощностью

I. Интеллектуальное управление оптической мощностью

OptiX OSN 6800 предусматривает функцию интеллектуального управления

Особенности оборудования

мощностью (IPA).

При падении мощности оптических сигналов или потере участков оптического
маршрута, система обнаруживает потерю оптического сигнала в канале. Систе-
ма мгновенно отключает оптический усилитель восходящего направления в це-
лях безопасности персонала.

При восстановлении оптического сигнала, возобновляется работа оптического
усилителя.

Причины потери оптического сигнала:

Обрыв волокна;

Ухудшение рабочих характеристик оборудования;

Отсоединение соединителя.

II. Автоматическое управление уровнем мощности

В системе DWDM, оптическое волокно стареет, стареют оптические соединители
или человеческий фактор может привести к возрастанию затухания линии пере-
дачи. В случае возрастания затухания на линейном участке, все уровни мощно-
сти на входе и выходе уменьшаются на всех усилителях нисходящего направле-
ния. Уровень OSNR системы ухудшится. В то же время, принимаемая оптиче-
ская мощность снижается. Качество приёма сильно ухудшится. Чем ближе уча-
сток затухания к стороне передачи, тем сильнее влияние на OSNR.

OptiX OSN 6800 обеспечивает функцию автоматической настройки уровня мощ-
ности (ALC).

При активизации функции ALC перечисленные выше отрицательные явления
сводятся к минимуму. При возрастании затухания линейного участка, вводимая
мощность на усилителе уменьшится. Однако, при использовании функции ALC,
выходная мощность, а также входная и выходная мощность усилителей нисхо-
дящего направления изменится. Следовательно, воздействие на OSNR будет
меньше. Оптическая мощность на приёме не изменится. Это улучшает качество
сигнала и работу оборудования передачи.

III. Автоматическое выравнивание уровня мощности

Когда расстояние передачи достигает определённого значения, мощности кана-
лов DWDM сильно различаются, что влияет на качество принимающей системы.
OptiX OSN 6800 обеспечивает функцию автоматического выравнивания уровня
мощности (сокращённо APE). При помощи этой функции регулируется мощность
каждого оптического канала на стороне передачи и обеспечивается оптимиза-
ция OSNR на принимающей стороне.

3.2.10 Управление ведущим/ведомым подстативом

OptiX OSN 6800 реализует управление ведущим/ведомым подстативом. Если на

Особенности оборудования

NE установлено несколько подстативов, то, чтобы обеспечить управление, по-
требуется организовать режим ведущий/ведомый статив. При этом, в режиме
ведущий/ведомый на NE на Т2000 отображаются несколько подстативов.

В оборудовании OptiX OSN 6800 предусмотрена конфигурация из семи ведомых
стативов и одного ведущего. Как правило, подстатив, на котором установлены
платы оптического уровня или служебные платы считается ведущим.

Примечание:

• Ведомые подстативы нельзя модернизировать до уровня ведущего;
• Режим HUB также нельзя модернизировать в режим ведомого/ведущего подстатива.

3.3 Обновление и техобслуживание

OptiX OSN 6800 имеет функцию загрузки пакета программного обеспечения,
функцию установки программных заплаток в "горячем" режиме, а также сменные
оптические модули.

3.3.1 Загрузка пакета программного обеспечения

OptiX OSN 6800 обеспечивает функцию установки программных заплаток в "го-
рячем" режиме.

В режиме загрузки программных заплаток, все новые возможности содержатся в
пакете программного обеспечения. Программное обеспечение это общее поня-
тие. Оно не означает, что все комплекты программного обеспечения содержать-
ся в одном файле. Все пакеты нового программного обеспечения, необходимые
для установки на NE, собраны в один логический набор при помощи файла опи-
сания программного обеспечения.

3.3.2 Установка программных заплаток в "горячем" режиме

Функция установки программных заплаток в "горячем" режиме позволяет модер-
низировать программное обеспечение без прерывания услуг.

3.3.3 Сменные оптические модули

OptiX OSN 6800 работает с двумя типами сменных оптических модулей: улуч-
шенный модуль SFP и сменный модуль XFP 10 Гбит/с.

Структура оборудования

Глава 4 Структура оборудования

В таблице представлено содержание данной главы.

Раздел

Описание

4.1 Статив

Структура и конфигурация статива OptiX OSN 6800.

4.2 Подстатив

Структура и распределение слотов подстатива OptiX OSN 6800.

4.3 Функциональные блоки Функциональные блоки OptiX OSN 6800.

4.1 Статив

Оборудование OptiX OSN 6800 состоит из: статива, подстатива, полки DCM, плат
и области для разводки кабелей.

Подстатив является основным функциональным элементом в структуре оборудо-
вания. Подстатив OptiX OSN 6800 оборудован независимым питанием и устанав-
ливается в статив ETSI 300 мм (вариант для установки в середине ряда стати-
вов), стандартный статив ETSI 300 мм или открытый 23-дюймовый статив.

В обычной конфигурации OptiX OSN 6800 устанавливается в статив ETSI глуби-
ной 300 мм (вариант для установки в середине ряда стативов).

4.1.1 Структура

Статив ETSI 300 мм представляет собой стойку с открывающейся спереди две-
рью, задней панелью с вентиляционными отверстиями и съёмными боковыми
дверями. На Рис. 4-1 показан внешний вид статива ETSI 300 мм (вариант для ус-
тановки в середине ряда стативов).

Структура оборудования

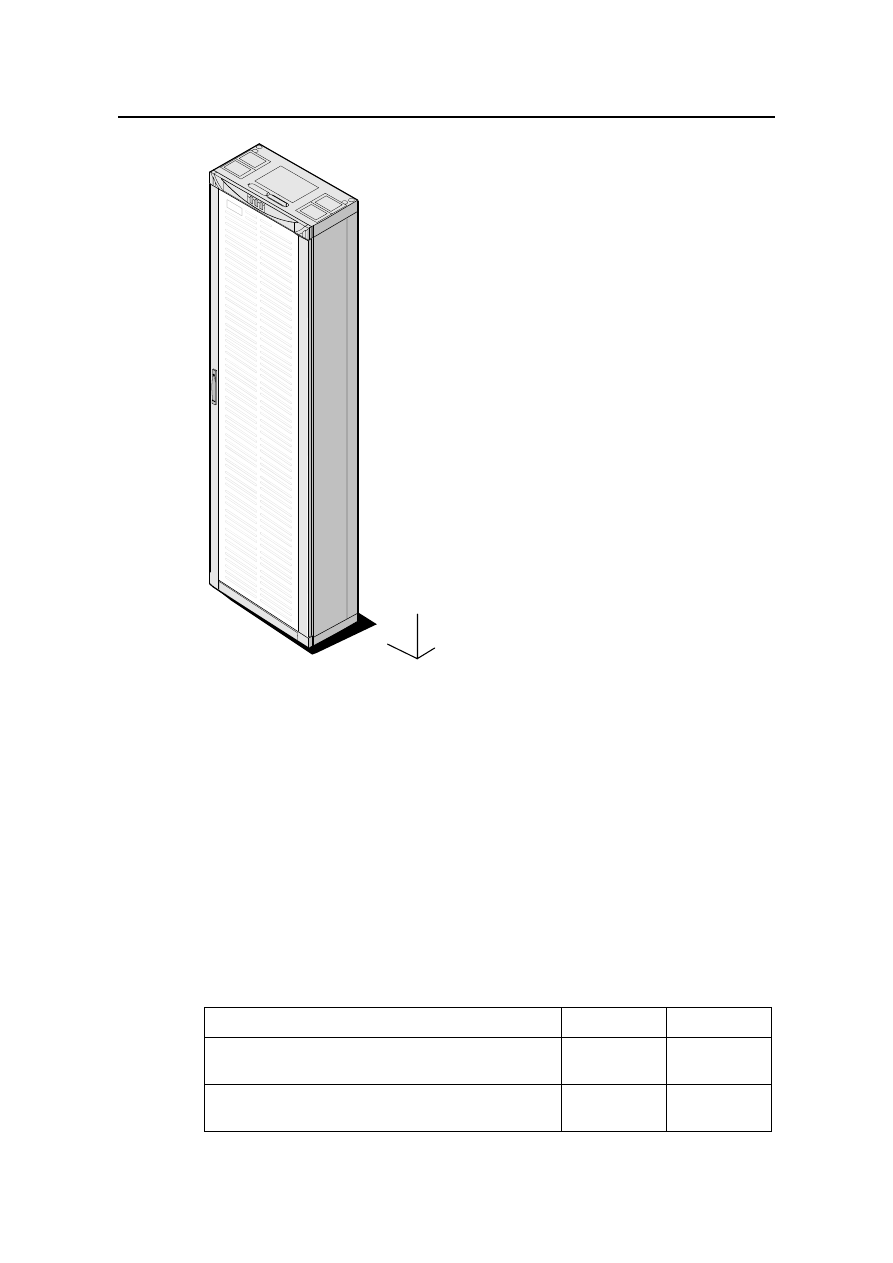

Рис. 4-1 Внешний вид статива ETSI 300 мм (вариант для установки в середине ряда

стативов)

4.1.2 Конфигурация интегрированного статива

Стативы ETSI различаются по высоте. Стативы различной высоты вмещают раз-
ное количество подстативов OptiX OSN 6800.

В открытом 23-дюймовом стативе размещается четыре подстатива OptiX OSN
6800.

В Табл. 4-1 показана полная конфигурация стативов разной высоты. Если статив
укомплектован оборудованием не полностью, следует устанавливать подстативы
снизу вверх.

Табл. 4-1 Полная конфигурация стативов разной высоты

Параметр

Статив 2,2 м

Статив 2,6 м

Количество устанавливаемых подстативов в стативе ETSI

300 мм (вариант для установки в середине ряда стативов)

4 4

Количество устанавливаемых подстативов в стандартном

стативе ETSI 300 мм

3 4

Структура оборудования

4.2 Подстатив

Подстатив является основным функциональным элементом в структуре оборудо-
вания. Подстатив OptiX OSN 6800 имеет независимое питание.

4.2.1 Структура

На Рис. 4-2 приводится структура подстатива OptiX OSN 6800.

1 - Индикаторы

2 - Плата интерфейсов электропитания (PIU)

3 - Область установки плат

4 - Область укладки оптических кабелей

5 - Блок вентиляторов

6 - Воздушный фильтр

7 - Катушка для оптического волокна

8 - Монтажная скоба

9 - Область интерфейсов

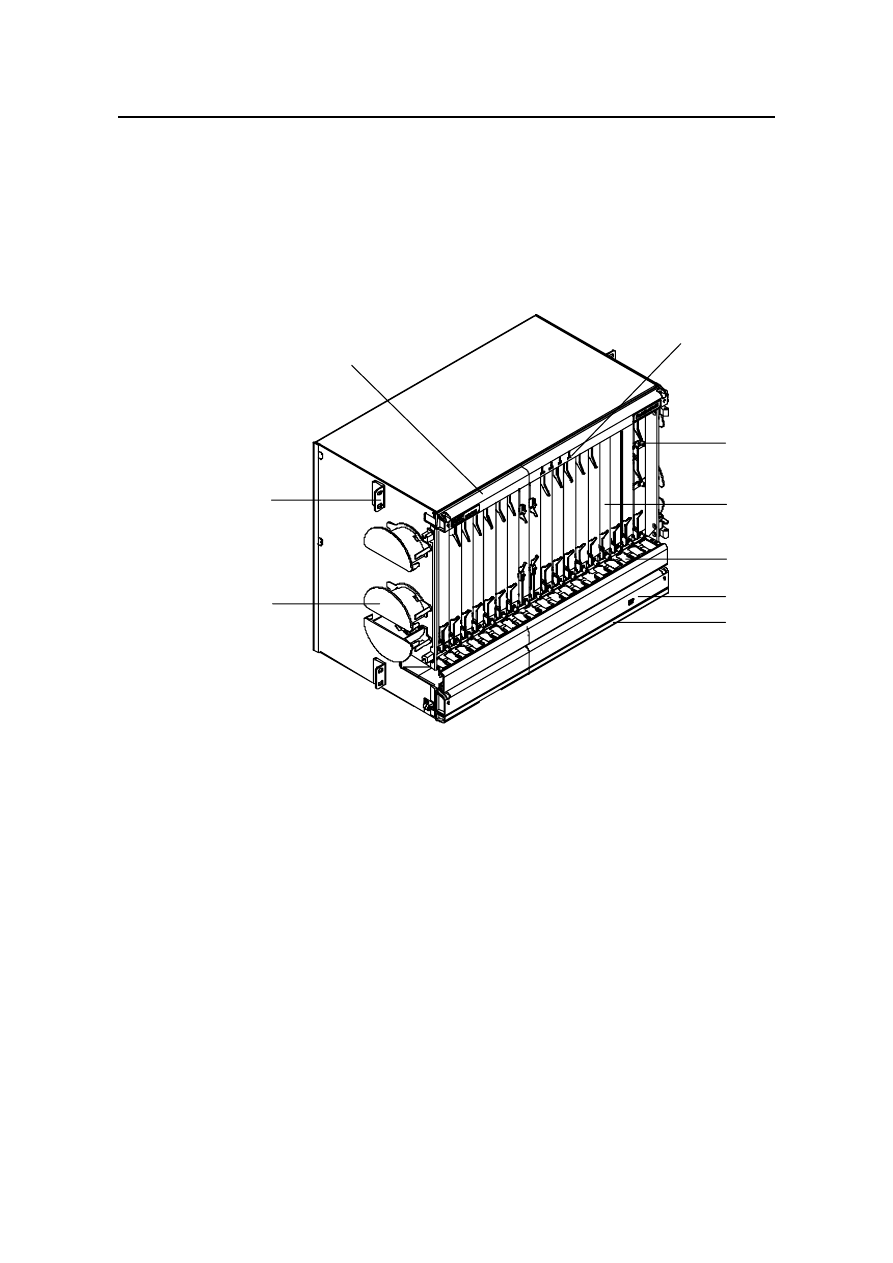

Рис. 4-2 Структура подстатива OptiX OSN 6800

Индикаторы: они показывают рабочее состояние и аварийную информацию
подстатива;

Блок интерфейсов питания: обеспечивает интерфейс DB3 для источников
питания переменного тока –48В или –60В. Для взаимного резервирования
каждый подстатив OptiX OSN 6800 укомплектован двумя платами PIU;

Структура оборудования

Область установки плат: в этой области устанавливаются платы услуг. Об-
щее число слотов: 21;

Область укладки кабелей: оптические шнуры прокладываются в области ук-
ладки кабелей от портов на передней панели плат до соответствующей точ-
ки подключения. В этой области также устанавливают аттенюаторы VOA;

Блок вентиляторов: Содержит 10 вентиляторов для вентиляции подстатива
и рассеивания тепла;

Воздушный фильтр: защищает подстатив от попадания пыли. Необходимо
выполнять периодическую чистку воздушного фильтра;

Катушка для оптического волокна: применяется для намотки излишков опти-
ческого волокна. Катушки крепятся по обеим сторонам подстатива. Оптиче-
ские волокна с катушек выводятся для подключения к другому подстативу;

Монтажные скобы: используется для крепления подстатива внутри статива;

Область  интерфейсов:  располагается  за  панелью  индикаторов  подстатива,
и  обеспечивает  функциональные  интерфейсы:  интерфейс  управления,  ин-
терфейс  связи  между  подстативами,  интерфейс  каскадного  соединения  и
вывода аварийной сигнализации, интерфейс ввода и вывода аварийной ин-
формации.

4.2.2 Распределение слотов

В области установки плат подстатива имеется 21 слотов, обозначенные как IU1
до IU14 слева направо, как показано на Рис. 4-3.

IU1–IU17 для плат услуг;

IU21 для платы AUX;

IU19 и IU20 для PIU;

IU18 для SCC;

IU17 используется для установки резервного блока SCC или других плат ус-
луг;

IU9 применяется для установки активной XCS или других плат услуг;

IU10 используется для установки резервной XCS или других плат услуг.
