OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 12

спектральных каналов и услуг



81

Запад

Восток

A

WSM9

WSM9

DCM

O A

O A

IN

OUT

DCM

O A

O A

IN

WSD9

OUT

WSD9

DM1

DM8

DM1

DM8

AM1

AM8

AM1

AM8

AM7

DM7

AM7

DM7

EXPI

EXPO

EXPO

EXPI

B

D

C

Услуга X

Запад

Восток

Услуга X



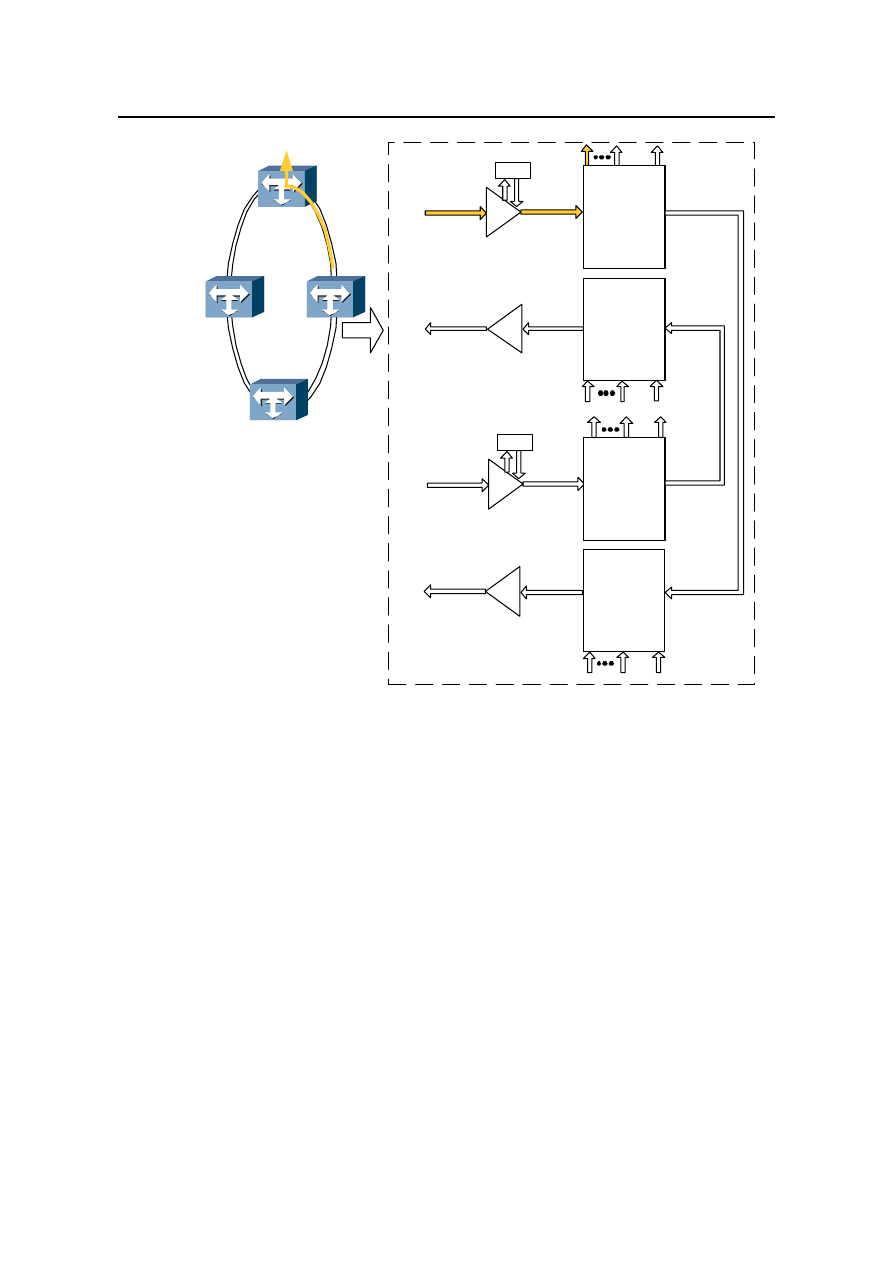

Рис. 8-13

Груминг услуг на узле C

V. Динамический груминг

Предположим, что требования изменились. Услуга X вводится на узле A, пере-
даётся  транзитно  через  узел B и  узел C, и  выводится  на  узле D. Потребуется
изменить конфигурацию в Т2000.

8.1.4  Груминг спектральных каналов между структурами колец на

основе платы WSD9 и платы RMU9

I. Функция

Узлы ROADM с платами WSD9 и RMU9 обеспечивают четырёхмерный динами-
ческий  груминг  спектральных  каналов  между  структурами  колец.  Эти  платы
обеспечивают  динамическую  и  удалённую  настройку  ввода/вывода  спектраль-
ных каналов и их сквозную передачу с использованием программного обеспече-
ния NE.

спектральных каналов и услуг



82

II. Применение

Для  узлов,  на  которых  требуется  реализовать  груминг,  включающий  менее  че-
тырёх направлений, рекомендуется использовать платы WSD9 и RMU9.

Для узлов, на которых требуется реализовать груминг, включающий более четы-
рёх направлений, рекомендуется использовать платы WSD9 и RMU9.

III. Структура узлов

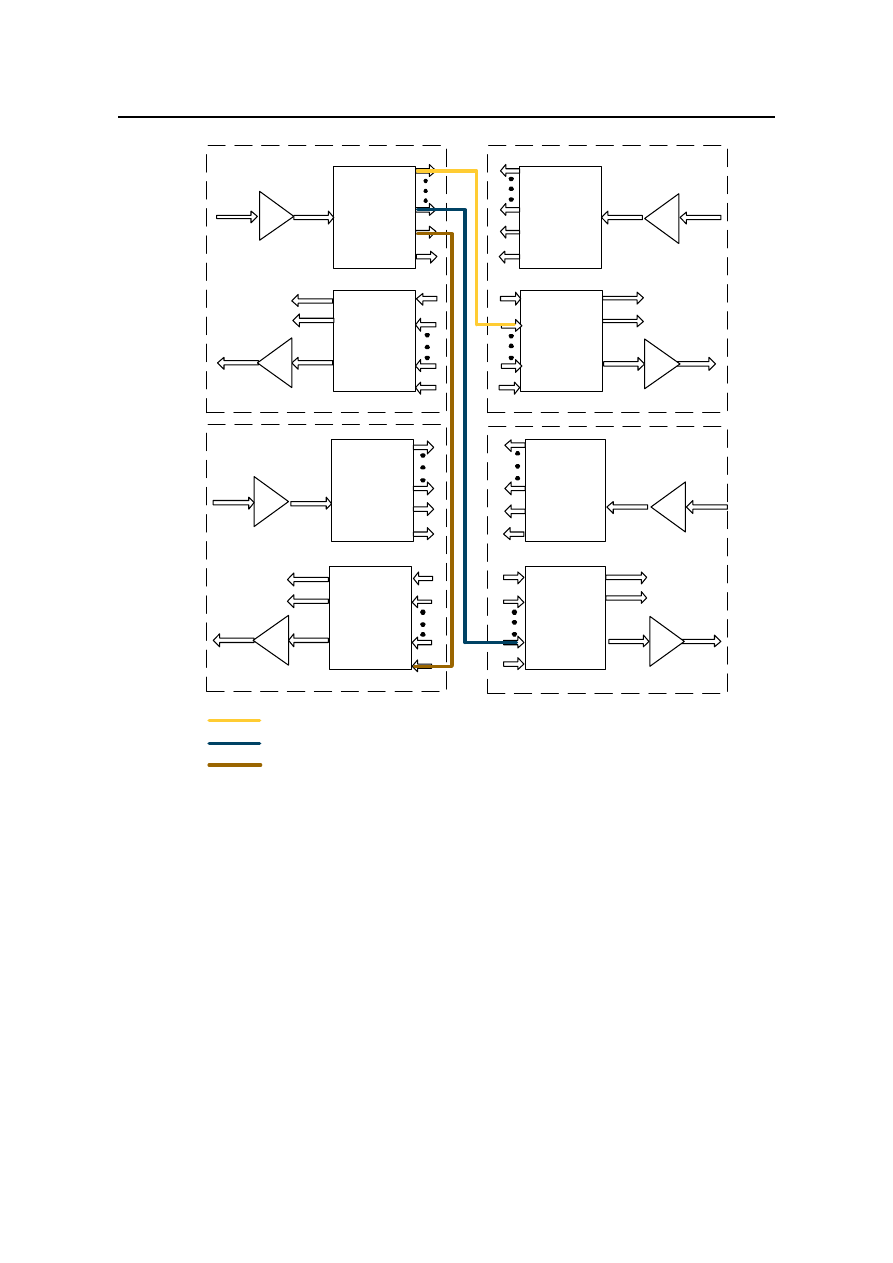

Один узел ROADM состоит из четырёх плат WSD9 и четырёх плат RMU9, как по-
казано на Рис. 8-14. Для примера рассматривается груминг сигналов с западно-
го  на  восточное  направление,  и  с  южного  на  северное.  Груминг  сигналов  с  за-
падного на восточное и южное направление реализуется по аналогии.

Сигналы  основного  оптического  тракта  западного  направления  усиливаются  и
вводятся  через  порт IN платы WSD9. Спектральные  каналы,  для  которых  вы-
полняется  груминг,  выводятся  на  порт EXPO или  любой  из  портов (DM1~DM8)
платы WSD9.

Если требуется выводить сигналы на восточное направление, сигналы вводятся
с западного направления через порты (AM1~AM8) платы RMU9. Вводимые опти-
ческие  сигналы  мультиплексируются  на  плате RMU9 и  выводятся  через  порт
TOA. Сигналы усиливаются и выводятся в восточном направлении.

Если требуется выводить сигналы услуг в южном и северном направлении, по-
ток  сигналов  будет  аналогичен  потоку  сигналов,  выводимых  в  восточном  на-
правлении.

спектральных каналов и услуг



83

WSD9

O A

IN

WSD9

IN

O A

IN

RMU9

O A

OUT

IN

RMU9

IN

OUT

O A

DM1

DM1

DM7

DM7

IN WSD9

DM1

DM7

WSD9

DM1

DM8

AM1

AM8

AM1

AM8

O A

RMU9

O A

OUT

AM1

AM7

RMU9

OUT

AM1

AM7

O A

O A

O A

DM8

DM8

AM8

AM8

DM8

DM7

AM7

AM7

EXPO

EXPO

EXPO

EXPO

ROA

TOA

ROA

TOA

ROA

TOA

ROA

TOA

EXPI

EXPI

EXPI

EXPI

С запада на восток

Запад

Восток

Юг

Север

С запада на север

С запада на юг



Рис. 8-14

Груминг между структурами колец на узле ROADM

IV. Поток сигналов

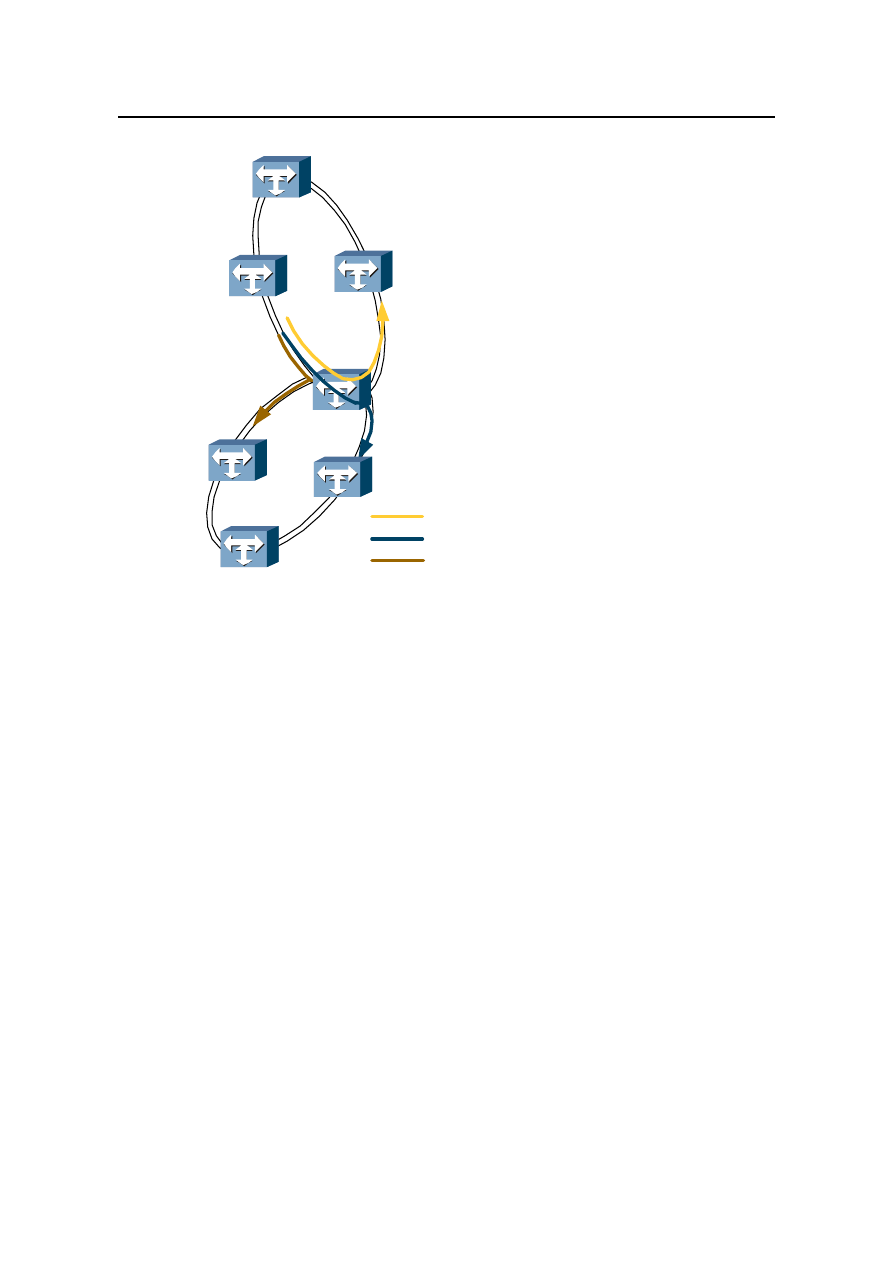

На  Рис. 8-15 показан  проект  сети  Т  с  топологией  "соприкасающиеся  кольца",
включающей станции A, B, C, D, E, F и G. Все станции представляют собой узлы
ROADM, с установленными на них платами WSD9 и RMU9.

спектральных каналов и услуг



84

С запада на восток

Запад

Восток

Юг

Север

С запада на север

С запада на юг

A

B

D

C

F

E

G



Рис. 8-15

Груминг между структурами колец

z



Предположим, что услуга X вводится на узле A с западного направления и
выводится на восточное направление;

Основные  сигналы,  которые  содержат  услугу  Х,  вводятся  на  узле  А  западного
направления. Сигналы основного тракта усиливаются и вводятся на порт IN пла-
ты WSD9. Спектральные каналы, для которых выполняется груминг, выводятся
на порт EXPO или любой из портов (DM1~DM8) платы WSD9.

Если требуется выводить сигналы на восточное направление, сигналы вводятся
с западного направления через порты (AM1~AM8) платы RMU9. Вводимые опти-
ческие  сигналы  мультиплексируются  на  плате RMU9 и  выводятся  через  порт
TOA. Сигналы усиливаются и выводятся в восточном направлении.

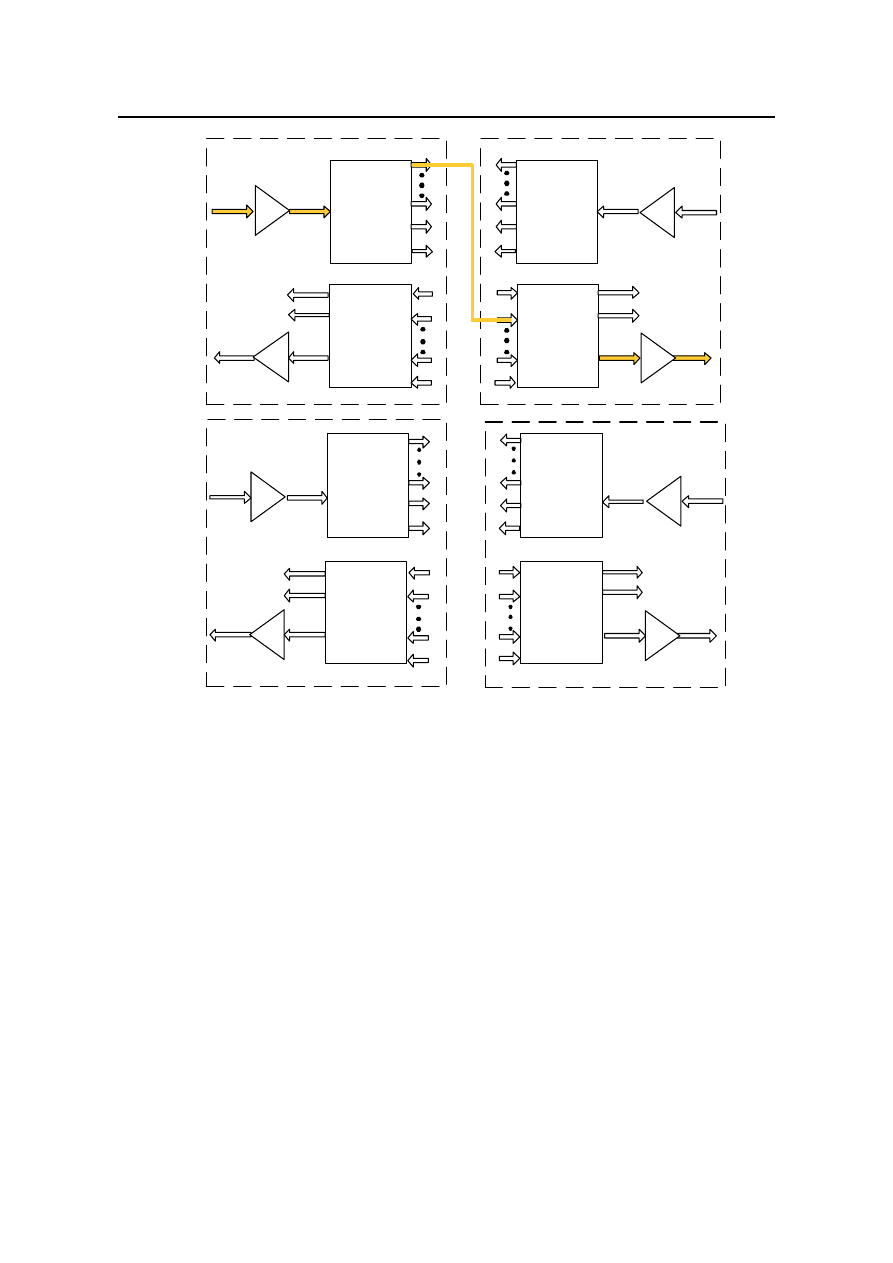

На Рис. 8-16 показан поток сигналов.

спектральных каналов и услуг



85

WSD9

O A

IN

WSD9

IN

O A

IN

RMU9

O A

OUT

IN

RMU9

IN

OUT

O A

DM1

DM1

DM7

DM7

IN WSD9

DM1

DM7

WSD9

DM1

DM8

AM1

AM8

AM1

AM8

O A

RMU9

O A

OUT

AM1

AM7

RMU9

OUT

AM1

AM7

O A

O A

O A

DM8

DM8

AM8

AM8

DM8

DM7

AM7

AM7

EXPO

EXPO

EXPO

EXPO

ROA

TOA

ROA

TOA

ROA

TOA

ROA

TOA

EXPI

EXPI

EXPI

EXPI

Запад

Восток

Юг

Север



Рис. 8-16

Груминг услуг с западного на восточное направление

z



Предположим, что услуга X вводится на узле A с западного направления и
выводится на северное направление;

Основные  сигналы,  которые  содержат  услугу  Х,  вводятся  на  узле  А  западного
направления. Сигналы основного оптического тракта усиливаются и вводятся на
порт IN платы WSD9. Спектральные каналы, для которых выполняется груминг,
выводятся на порт EXPO или любой из портов (DM1~DM8) платы WSD9.

Если требуется выводить сигналы на северное направление, сигналы вводятся
с западного направления через порты (AM1~AM8) платы RMU9. Вводимые опти-
ческие  сигналы  мультиплексируются  на  плате RMU9 и  выводятся  через  порт
TOA. Сигналы усиливаются и выводятся в северном направлении.

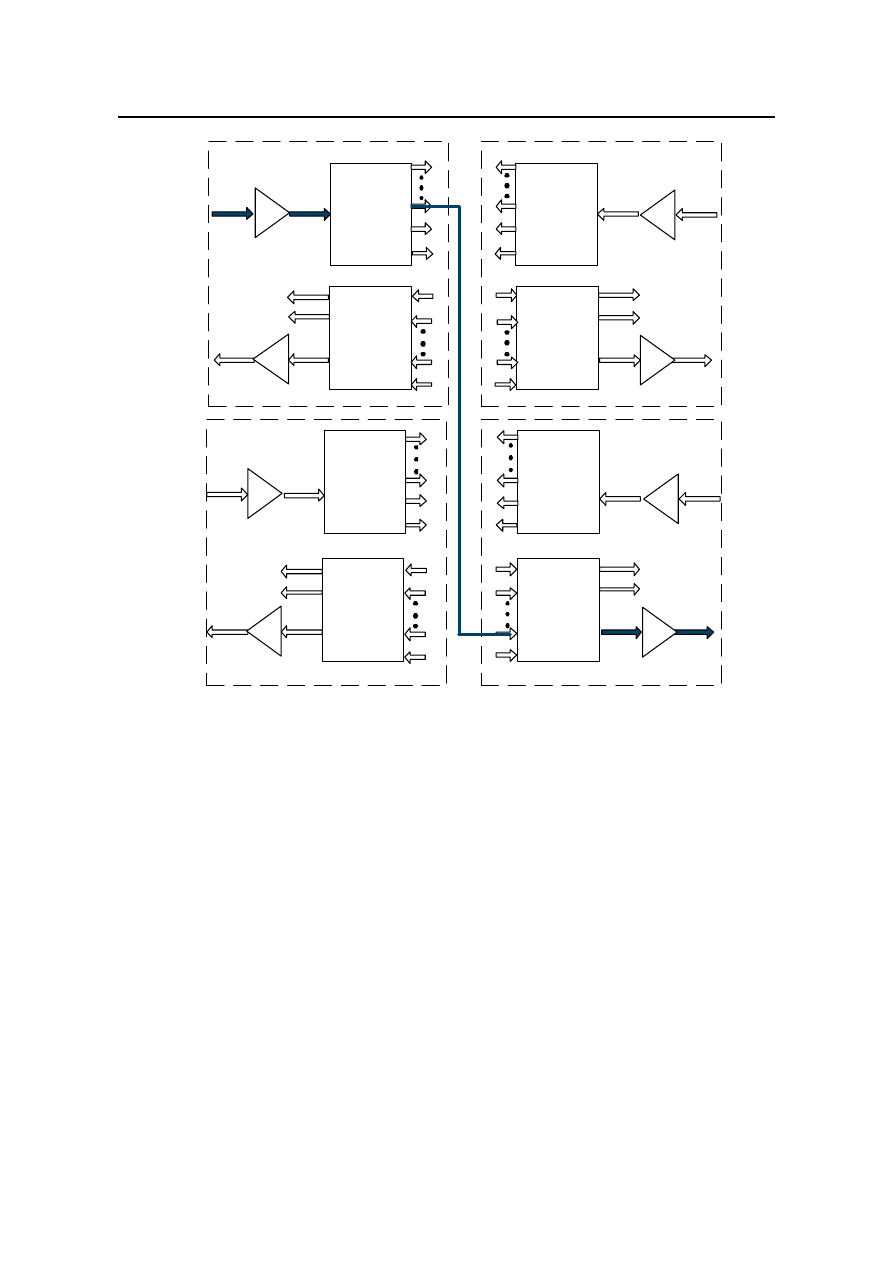

На Рис. 8-17 показан поток сигналов с западного на северное направление.

спектральных каналов и услуг



86

WSD9

O A

IN

WSD9

IN

O A

IN

RMU9

O A

OUT

IN

RMU9

IN

OUT

O A

DM1

DM1

DM7

DM7

IN WSD9

DM1

DM7

WSD9

DM1

DM8

AM1

AM8

AM1

AM8

O A

RMU9

O A

OUT

AM1

AM7

RMU9

OUT

AM1

AM7

O A

O A

O A

DM8

DM8

AM8

AM8

DM8

DM7

AM7

AM7

EXPO

EXPO

EXPO

EXPO

ROA

TOA

ROA

TOA

ROA

TOA

ROA

TOA

EXPI

EXPI

EXPI

EXPI

Запад

Юг

Север

Восток



Рис. 8-17

Груминг услуг с западного на северное направление

z



Предположим, что услуга X вводится на узле A с западного направления и
выводится на южное направление;

Основные сигналы, которые содержат услугу Х, вводятся на узле А южного на-
правления.  Сигналы  основного  оптического  тракта  усиливаются  и  вводятся  на
порт IN платы WSD9. Спектральные каналы, для которых выполняется груминг,
выводятся на порт EXPO или любой из портов (DM1~DM8) платы WSD9.

Если  требуется  выводить  сигналы  на  южное  направление,  сигналы  вводятся  с
западного  направления  через  порты (AM1~AM8) платы RMU9. Вводимые  опти-
ческие  сигналы  мультиплексируются  на  плате RMU9 и  выводятся  через  порт
TOA. Сигналы усиливаются и выводятся в южном направлении.

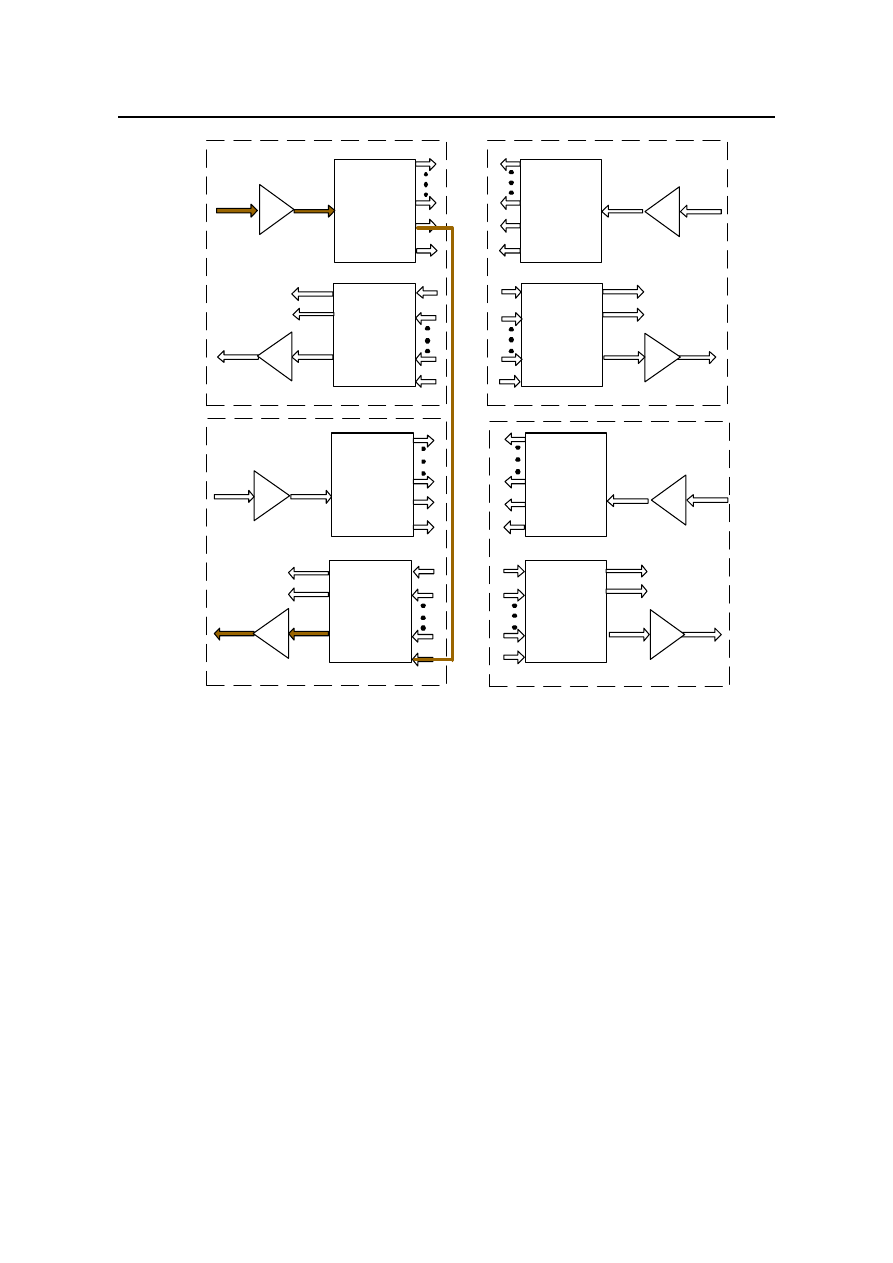

На Рис. 8-18 показан поток сигналов с западного на южное направление.

спектральных каналов и услуг



87

WSD9

O A

IN

WSD9

IN

O A

IN

RMU9

O A

OUT

IN

RMU9

IN

OUT

O A

DM1

DM1

DM7

DM7

IN WSD9

DM1

DM7

WSD9

DM1

DM8

AM1

AM8

AM1

AM8

O A

RMU9

O A

OUT

AM1

AM7

RMU9

OUT

AM1

AM7

O A

O A

O A

DM8

DM8

AM8

AM8

DM8

DM7

AM7

AM7

EXPO

EXPO

EXPO

EXPO

ROA

TOA

ROA

TOA

ROA

TOA

ROA

TOA

EXPI

EXPI

EXPI

EXPI

Запад

Восток

Юг

Север



Рис. 8-18

Груминг услуг с западного на южное направление

V. Динамический груминг

Предположим, что требования изменились. Требует осуществить ввод услуги Х
с  восточного  направления  и  вывод  услуги  с  северного  направления.  Для  этого
необходимо  выполнить  изменения  в  конфигурации  программного  обеспечения
на Т2000.

Узлы ROADM с установленными платами WSD9 и WSM9 обеспечивают полный
динамический груминг между структурами колец на восьми уровнях. Эти платы
обеспечивают  динамическую  и  удалённую  настройку  ввода/вывода  спектраль-
ных каналов и их сквозную передачу с использованием программного обеспече-
ния NE. Груминг реализуется по аналогии с грумингом на узлах ROADM с уста-
новленными платами WSD9 и RMU9.

8.2  Груминг электрического уровня

OptiX OSN 6800 поддерживает два типа электрического груминга.

спектральных каналов и услуг



88

z



Интегрированный  груминг  услуг GE и  сигналов,  которые  обеспечивает
XCS 1;

z



Распределённый груминг услуг GE, сигналов ODU1 и любых услуг.

8.2.1  Интегрированный груминг

Как показано на Рис. 8-19 плата XCS, установленная в подстативе, обеспечива-
ет полную кросс-коммутацию между слотами IU1~IU8 и IU11~IU16.

OptiX OSN 6800 обеспечивает интегрированный груминг услуг GE или сигналов
ODU1, которые обеспечиваются платой XCS:

z



Для услуг GE поддерживается максимальную кросс-коммутацию 160 Гбит/с;

z



Для  сигналов ODU1 услуг GE поддерживается  максимальную  кросс-
коммутацию 320 Гбит/с.

IU

1

O

TU

IU

2

O

TU

IU

3

O

TU

IU

4

O

TU

IU

5

O

TU

IU

6

O

TU

IU

7

O

TU

IU

8

O

TU

IU

9

X

C

S

IU

1

0

X

C

S

IU

1

1

OT

U

IU

1

2

O

T

U

IU

1

3

O

T

U

IU

1

4

O

T

U

IU

1

5

O

T

U

IU

1

6

O

T

U

IU

1

7

S

C

C

IU

1

8

S

C

C

PI

U

PI

U

AU

X



Рис. 8-19

Слоты подстатива OptiX OSN 6800

В  Табл. 8-1 перечислены  услуги,  которые  поддерживаются  интегрированным
грумингом платы OTU.

Табл. 8-1

Услуги, которые поддерживаются платой OTU.

Плата

Интегрированный груминг

L4G

Услуги GE

LDGS/LDGD

Услуги GE

NS2

Сигналы ODU1

TDG

Услуги GE
Сигналы ODU1

TQS

Сигналы ODU1

TQM

Сигналы ODU1
