Краткая информация об ASON

105

9.6 Автоматическое обнаружение топологии

Автоматическое обнаружение топологии включает автоматическое обнаружение
каналов контроля и каналов ТЕ.

9.6.1 Автоматическое обнаружение каналов контроля

При помощи протокола OSPF-TE сеть ASON автоматически обнаруживает кана-
лы контроля.

После  завершения  конфигурирования  волоконных  соединений  в  сети ASON
(включая  автоматическое  обнаружение  волоконных  соединений  между  стан-
циями  и  конфигурирование  волоконных  соединений  на  станциях),  каждый NE
ASON  при  помощи  протокола OSPF обнаруживает  каналы  контроля  и  распро-
страняет  информацию  о  каналах  контроля  по  всей  сети.  Каждый NE плучает
информацию  о  каналах  контроля  и  информацию  о  топологии  управления.  На
Рис. 9-10. приведена  подробная  иллюстрация.  Каждый NE рассчитывает  наи-
кратчайший маршрут до любого NE и записывает результат в таблицу маршру-
тизации, которая используется RSVP для передачи и приёма пакетов.

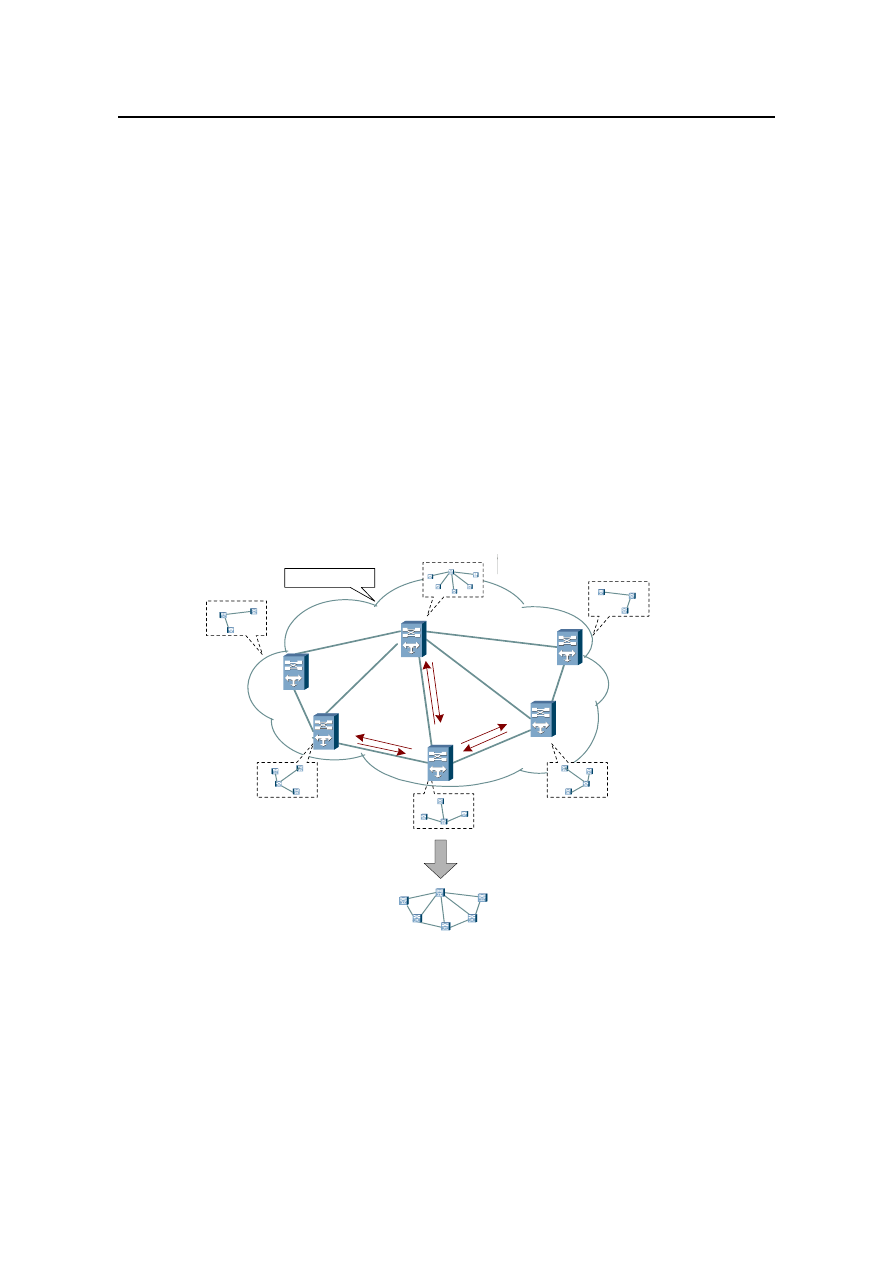

ASON domain

Рис. 9-10

Автоматическое обнаружение каналов контроля

После завершения конфигурирования волоконных соединений сети, NE сети
ASON автоматически обнаруживает сетевую топологию управления и передаёт
информацию управления в систему управления в реальном времени.

Краткая информация об ASON

106

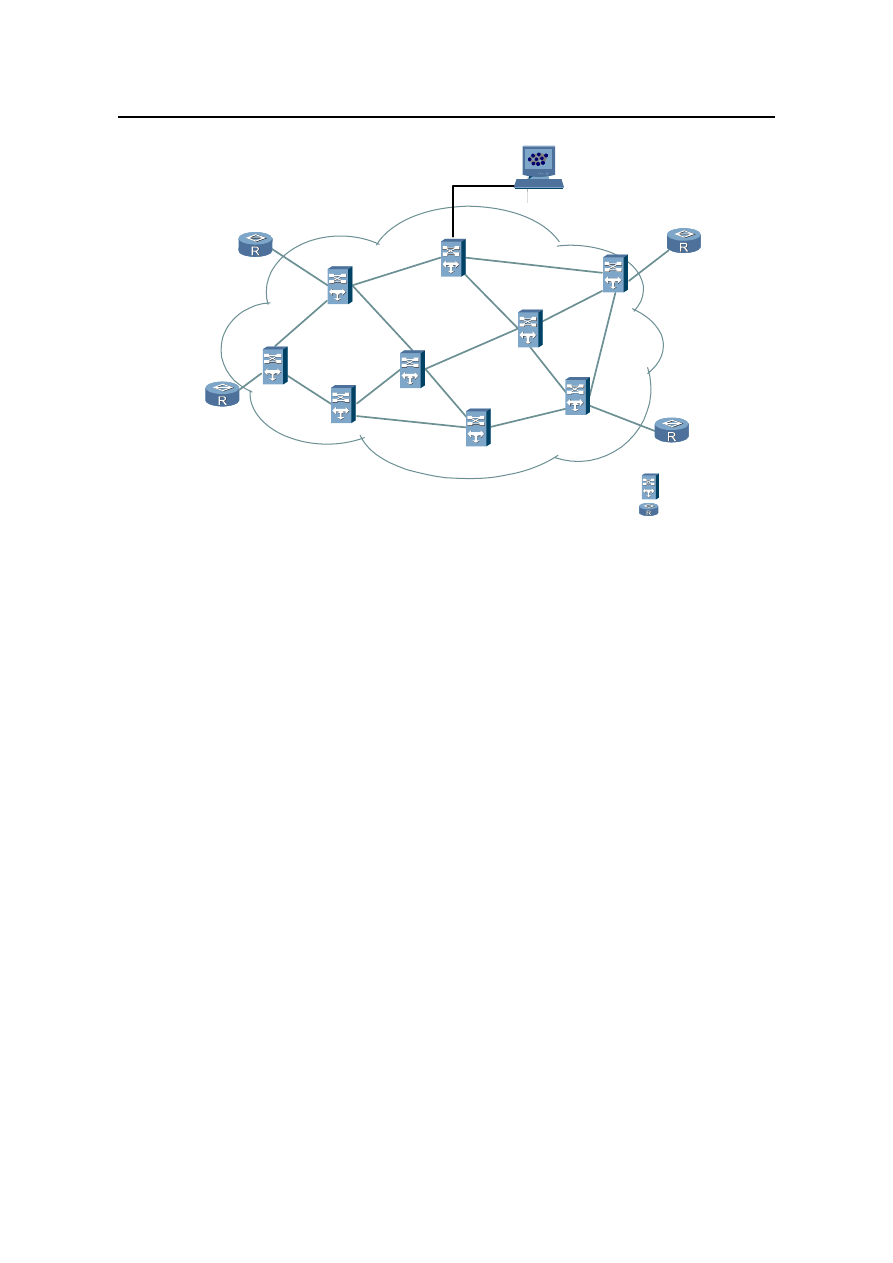

: ASON NE

: User equipment

Рис. 9-11

Управление топологией

9.6.2 Автоматическое обнаружение каналов TE

Сеть ASON распределяет каналы TE по сети, используя протокол OSPF-TE.

После создания сетевыми элементами сети ASON каналов контроля между со-
седними узлами, при помощи LMP можно начать проверку каналов TE. Каждый
элемент сети ASON при помощи функции OSPF-TE вводит в общую сеть данные
о своих каналах TE. Далее, каждый элемент сети получает данные об общесе-
тевых каналах ТЕ, т.е. топологию общесетевых ресурсов.

Программное обеспечение сети ASON может в режиме реального времени от-
слеживать изменения топологии ресурсов, включая удаление и добавление ка-
налов, а также изменения их параметров. Затем сообщает эти данные в систему
Т2000, которая, в свою очередь, производит обновление информации в режиме
реального времени.

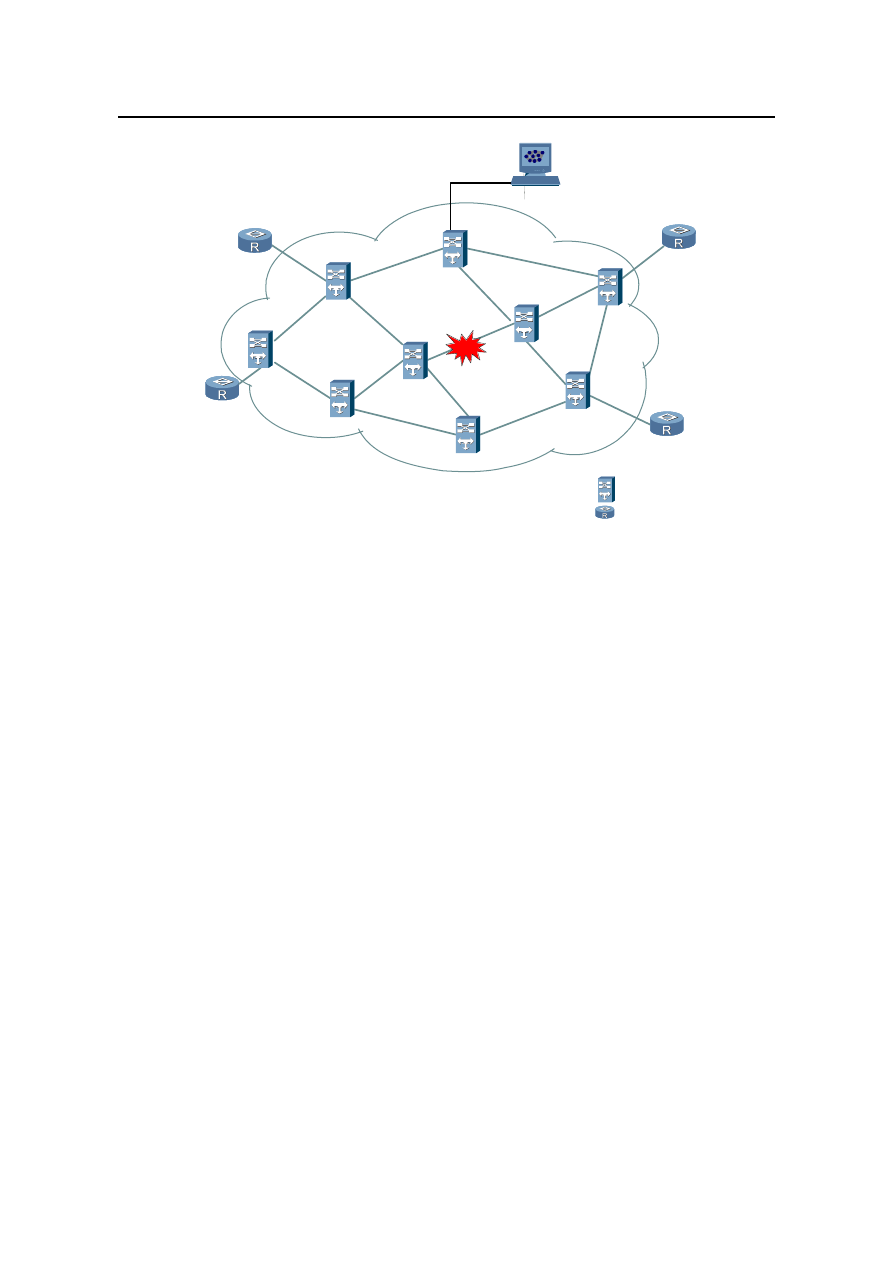

Как показано на Рис. 9-12, при неисправности канала TE, система сетевого
управления обновляет отображаемую на NM топологию ресурсов в режиме ре-
ального времени.

Краткая информация об ASON

107

: ASON NE

: User equipment

Рис. 9-12

Автоматическое обнаружение каналов TE

9.7 Создание и удаление трактов ASON

Сигнализация RSVP-TE используется при создании, удалении и повторно мар-
шрутизации трактов ASON.

9.7.1 Создание LSP

При создании тракта ASON создают LSP. В разделе рассматривается услуга
конфигурирования трактов WDM сети ASON и создание LSP.

I. Конфигурация маршрутов

Конфигурация услуги WDM сети ASON:

Поддержка сквозных двунаправленных услуг на основе маршрута OCh. Ис-
точником и получателем услуг будут оптические интерфейсы платы OTU
стороны WDM;

При конфигурировании сквозных услуг прописывают источник и получатель;

Либо указать узел назначения, канал, транзитный узел при сокращённом
маршруте услуги;

При расчёта маршрута ПО ASON учитывает расстояние, количество узлов,
ресурсы полосы пропускания, согласно параметрам, указанным пользова-
телями при определении наилучшего маршрута.

На Рис. 9-13 приводится иллюстрация двунаправленного маршрута между NE1
и NE3.

Краткая информация об ASON

108

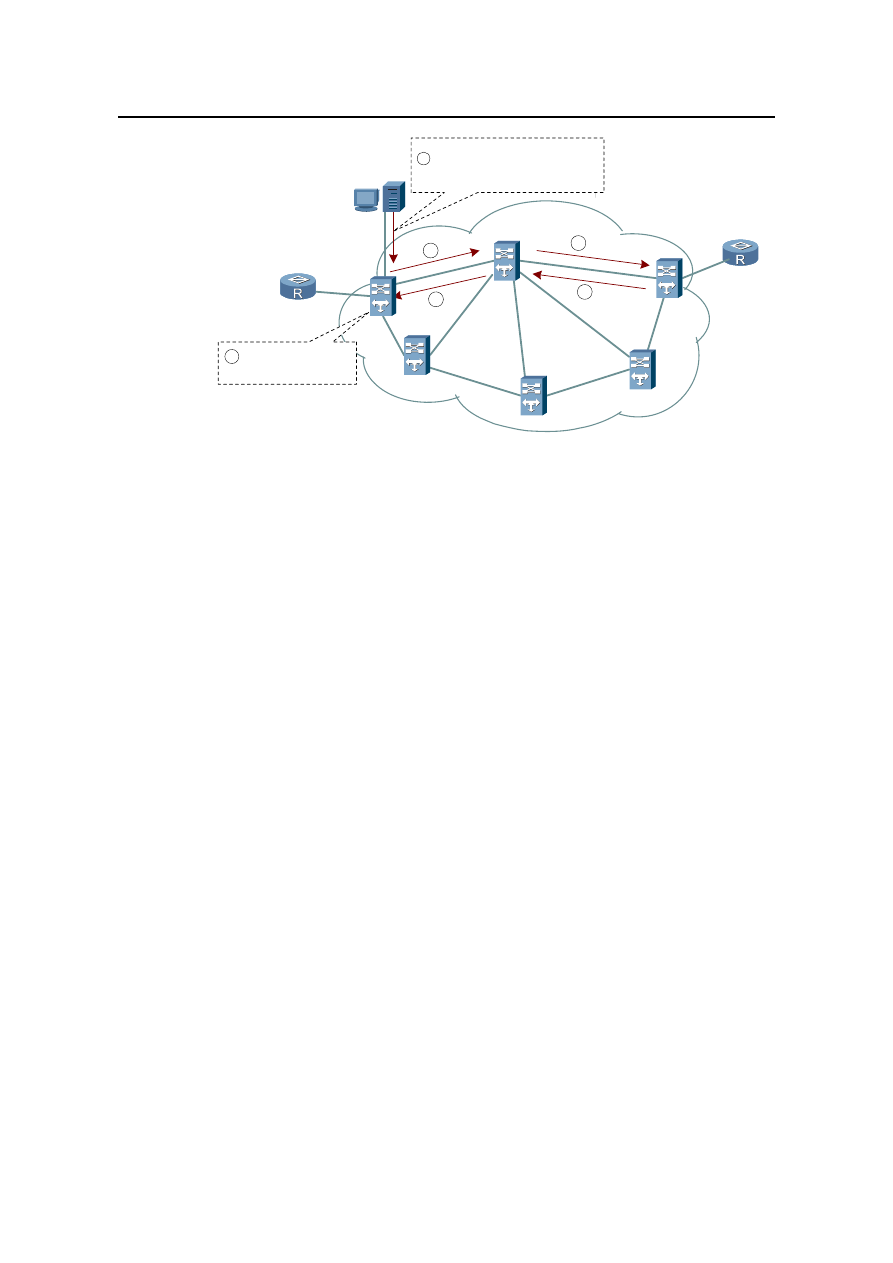

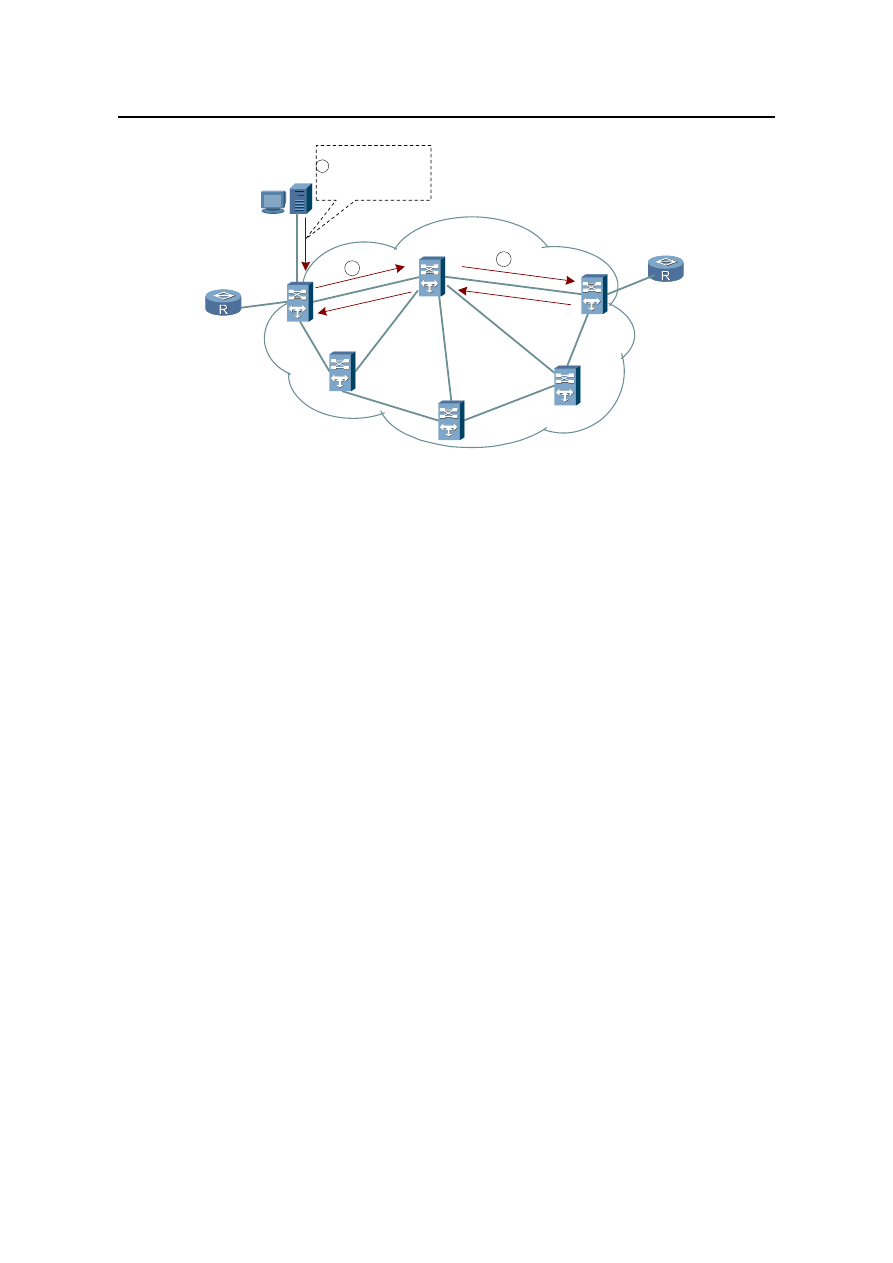

NE 1

NE 3

NE 2

1 A bi-directional service is to

be created from NE1 to NE3

2 Compute the route

from NE1 to NE3

Рис. 9-13

Создание LSP

Процесс создания LSP:

В NM выбрать уровень услуг, узел источник и узел получатель NE1 и NE3.
Выбрать оптические интерфейсы на стороне WDM на платах OUT и на-
строить параметры маршрутов, согласно фактическим требованиям. После
подтверждения конфигурации NM создаёт команду создания услуг на узле
NE1;

NE1 запускает алгоритм CSPF для расчёта наилучшего маршрута услуги,
согласно топологии управления и топологии услуг, полученных OSPF-TE в
результате конвергенции. Например, маршрут услуги: NE1-NE2-NE3;

NE1 использует протокол маршрутизации RSVP-TE для передачи сообще-
ния на NE2, согласно маршруту услуги. NE1 запрашивает NE2 зарезерви-
ровать ресурсы и создать кросс-коммутацию;

NE2 использует протокол сигнализации RSVP-TE при передаче сообщений
на NE3. NE2 запрашивает NE3 зарезервировать ресурсы и создать кросс-
коммутацию;

После создания кросс-коммутации NE3 передаёт ответное сообщение на
NE2;

NE2 передаёт ответное сообщение на NE1;

NE1 получает ответное сообщение и хранит содержащую информацию;
NE2 сообщает на NM об успешном создании маршрута LSP.

9.7.2 Удаление LSP

При удалении LSP удаляется маршрут ASON.

На Рис. 9-14 показано удаление двунаправленной услуг от NE1 - NE3.

Краткая информация об ASON

109

NE 1

NE 3

NE 2

1 Delete a service

from NE1 to NE3

Рис. 9-14

Удаление LSP

Процесс удаления LSP:

Система управления генерирует команду на NE1. Требуется удалить дву-
направленную услугу от NE1 до NE3;

NE1 удаляет ресурсы, используемые LSP и использует сигнализацию
RSVP-TE, чтобы передавать сообщение на NE2;

После получения сообщения от NE1, NE2 удаляет ресурсы, используемые
LSP и использует сигнализацию RSVP-TE, чтобы передавать сообщение на
NE3;

После получения сообщения от NE2, NE3 удаляет ресурсы, используемые
LSP.

9.7.3 Повторная маршрутизация LSP

Повторная маршрутизация LSP – это создание LSP и удаление исходного LSP.

При сбое LSP этот LSP отправляет запрос на повторную маршрутизацию на уро-
вень управления. Затем создаётся новый LSP. После получения запроса, узел
источник рассчитывает маршрут и распределяет ресурсы для нового LSP. Узел
источник создает новый LSP. Более подробная информация о создании LSP,
приводится в пункте 9.7.1.

После создания LSP, исходный LSP удаляется. Более подробная информация
об удалении LSP, приводится в пункте 9.7.2.

9.7.4 Изменение LSP

Изменение LSP выполняется с целью улучшения маршрута ASON.

Процесс изменения LSP:

Краткая информация об ASON

110

Система управления передаёт команду об изменении LSP на узел источник.
После получения команды, узел источник создаёт новый LSP. Обратитесь к
пункту 9.7.1;

После того, как LSP создан, узел источник и узел назначения переключают
кросс-коммутацию с исходного LSP на новый LSP.

После переключения, узел источник удаляет исходный LSP. Обратитесь к
пункту 9.7.2 .

9.8 Сетевые функции

После загрузки ПО OptiX GCP, оборудование WDM OptiX OSN выполняет функ-
ции ASON.

9.8.1 Сквозная конфигурация услуг

Сеть ASON поддерживает сквозную конфигурацию услуг.

ASON поддерживает как постоянные соединения WDM и сквозные услуги ASON.
Для конфигурирования услуги ASON достаточно указать ее узел источник, узел
получатель, требование полосы пропускания и уровень защиты. Маршрутизация
услуги и кросс-коммутация на промежуточных узлах выполняется сетью автома-
тически. Также, можно ограничить диапазон маршрутизации услуг, задав откры-
тые узлы, исключаемые узлы, открытые соединения и исключаемые соединения.

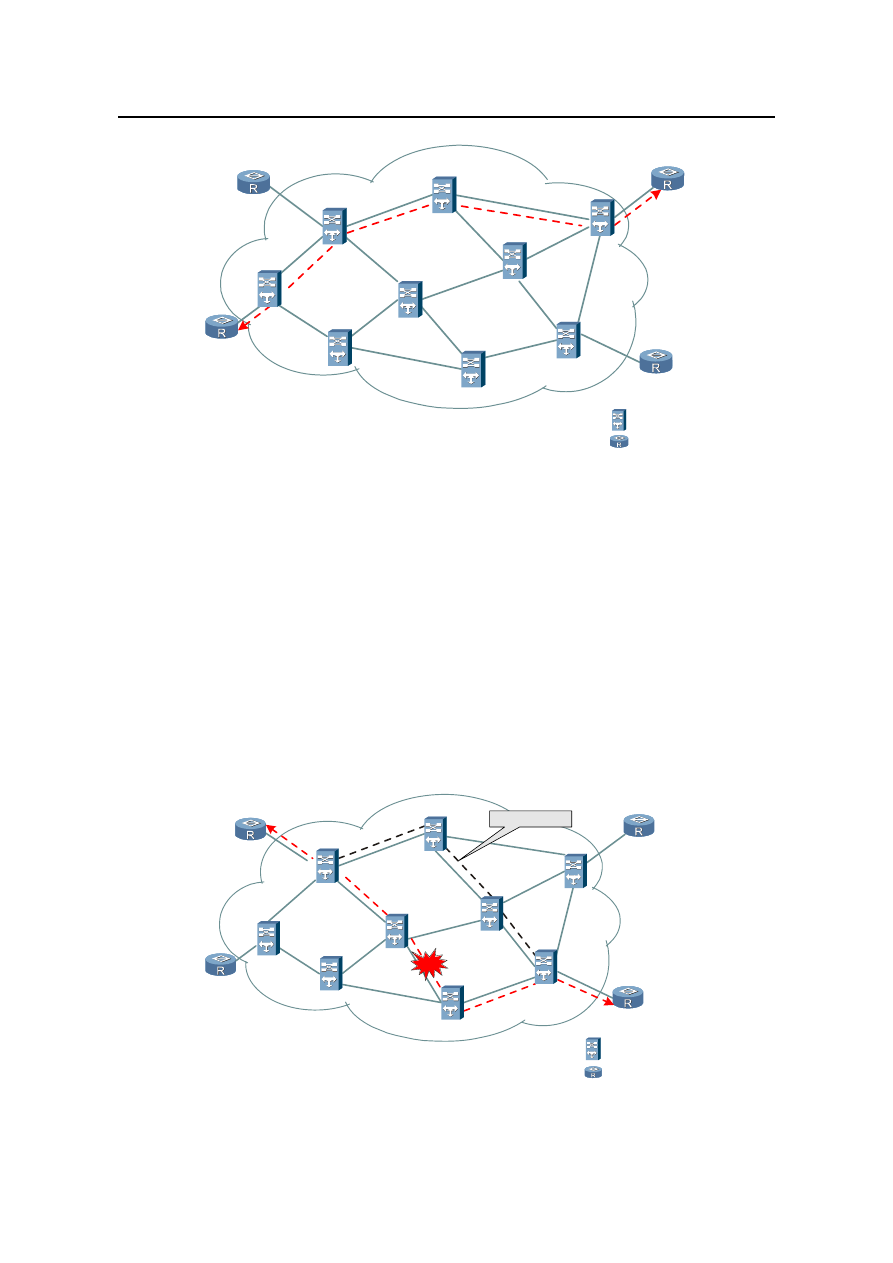

Например,  рассмотрим  конфигурацию  услуг ASON между A и I. См.  Рис.9-15.
Сеть  автоматически  находит  маршрут A-D-E-I и  конфигурирует  кросс-
коммутацию на узлах A, D, E и I. Хотя маршрутов от А до I более одного, сеть
вычислит  лучший  маршрут  в  соотвествии  с  алгоритмом  конфигурации. Здесь
предполагается, что A-D-E-I - это лучший маршрут.

Услуга создается следующим образом:

Выбирается уровень сервера;

Выбирается узел источник;

Выбирается узел получатель;

Создается услуга.

Краткая информация об ASON

111

: ASON NE

: User equipment

Рис. 9-15

Сквозная конфигурация услуг

9.8.2 Восстановление и защита смешанных сетей

ASON предоставляет защиту смешанных сетей для повышения безотказности
услуг и безопасности сети.

Основной способ построения сети ASON заключается в объединении таких ха-
рактеристик как гибкость и масштабируемость. По сравнению с сетями WDM, в
смешанных сетях организуется более одного маршрута для восстановления ус-
луг, что повышает надёжность сети и эффективность использования сетевых
ресурсов.

На Рис. 9-16 показано: При обрыве линии на участке C-G, сеть вычисляет дру-
гой маршрут от D к H и создает новый маршрут LSP для передачи услуг.

Recovery route

: ASON NE

: User equipment

Рис. 9-16

Восстановление маршрута

Краткая информация об ASON

112

9.8.3 SLA

ASON может предоставлять услуги различного качества (QoS) для разных кли-
ентов.

Функция SLA применяется для классификации услуг согласно уровням защиты.
См. Табл. 9-3.

Табл. 9-3

Уровень услуг

Услуга

Схемы восста-

новления и

защиты

Способы

реализации

Время

переключения

Повторная мар-

шрутизация

Услуги

уровня

«diamond» (брил-

лиантовый)

Защита и восста-

новление

Защита 1+1 и по-
вторная маршрути-

зация

Менее 50 мс

Несколько секунд

Услуги

уровня

«silver» (серебря-

ный)

Восстановление Повторная маршру-

тизация

Несколько секунд

Услуги

уровня

«copper» (медный)

Без защиты
Без восстановле-

ния

- -

9.8.4 Услуги уровня «diamond» (бриллиантовый)

Услуги данного уровня обладают самыми совершенными возможностями защи-
ты. Если в сети достаточно ресурсов услуги уровня «diamond» обеспечивают по-
стоянную защиту 1+1. Услуги уровня «diamond» применяются при передаче го-
лоса и данных, для частной линии VIP, для банковских учреждений, крцпных
корпораций и т.д.

К бриллиантовым услугам относятся услуги, для которых обеспечивается защи-
та по схеме 1+1 от узла источника до узла получателя. Они также называются
услуги 1+1. Для услуг уровня «diamond» между узлом источником и узлом полу-
чателем доступны два маршрута LSP. LSP должны быть полностью изолирован-
ными. Один маршрут называется рабочим LSP, а другой защитным LSP. Одна и
та же услуга одновременно передается по рабочему LSP и по защитному LSP.
Если рабочий LSP работает нормально, узел получатель получает услугу от ра-
бочего LSP, в противном случае, от защитного LSP.

На Рис. 9-17 приводится иллюстрация услуг уровня «diamond».
