OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 17



121

  Примечание:

SCC обеспечивает переключение питания одной платы OTU. Подача напряжения осуществляет-
ся с PBU. Рабочее напряжение также обеспечивает PBU.



10.1.3  Защита 1+1 платы SCC

Защита SCC по схеме 1+1. При нормальной работе основной платы SCC, дуб-
лирующая SCC в резервном состоянии. Когда дублирующая плата SCC получа-
ет сообщение о сбое основной платы, SCC или система NM передаёт команду о
переключении,  дублирующая SCC начинает  работать  и  передаёт  сообщение  о
выполненном переключении.

10.1.4  Защита 1+1 платы кросс-коммутации

Защита XCS по схеме 1+1. При нормальной работе основной платы XCS, дуб-
лирующая XCS в  резервном  состоянии,  в  одной  и  той  же  матрице  кросс-
коммутации. Когда дублирующая плата XCS получает сообщение о сбое основ-
ной платы, XCS или система NM передаёт команду о переключении, дублирую-
щая XCS начинает работать и передаёт сообщение о выполненном переключе-
нии.

10.2  Защита на уровне сети

OptiX OSN 6800 предлагает  несколько  типов  защиты  на  уровне  сети.
В Табл. 10-1 перечислены все схемы защиты.

Табл. 10-1

Классификация защиты на уровне подсети

Тип

Схема

Защита оптической линии

Защита оптической линии

Защита внутри платы по схеме 1+1

Защита оптического канала

Защита на стороне клиента по схеме 1+1

Защита SW SNCP

Защита ODUk SNCP

Защита SNCP

Защита VLAN SNCP

В Табл. 10-2 перечислены различные типы защиты системы.



122

Табл. 10-2

Типы защиты, которые обеспечивает оборудование OptiX OSN 6800

Тип защиты

Способ восстановления

Функция

Защита  оптиче-

ской линии

Необратимый
Обратимый
По  умолчанию:  необрати-

мый

Использование  функции  дублированного  ввода
сигнала  и  выборочного  приема  платы OLP, для

защиты  волоконных  линий  между  соседними

станциями  с  использованием  обходной  маршру-

тизации.

Защита  клиент-

ской

стороны

1+1

Необратимый
Обратимый
По  умолчанию:  необрати-

мый

Использование  функции  дублированного  ввода

сигнала

и

выборочного

приема

платы

OLP/DCP/SCS, для защиты платы OTU и волокон

OCh.

Защита  внутри

платы  по  схеме

1+1

Необратимый
Обратимый
По  умолчанию:  необрати-

мый

Использование  функции  дублированного  ввода

сигнала

и

выборочного

приема

платы

OTU/OLP/DCP,  для  защиты  волокон OCh с  ис-

пользованием обходной маршрутизации.

Защита SW

SNCP

Необратимый
Обратимый
По  умолчанию:  необрати-

мый

Использование  функции  дублированного  ввода

сигнала и выборочного приема груминга электри-
ческого  уровня,  для  защиты  линейной  платы  и

волоконных  каналов OCh. Гранулярность  кросс-

коммутации  это  услуги GE или  любые  виды  ус-

луг.

Защита ODUk

SNCP

Необратимый
Обратимый
По  умолчанию:  необрати-

мый

Использование  функции  дублированного  ввода
сигнала и выборочного приема груминга электри-

ческого  уровня,  для  защиты  линейной  платы  и

волоконных  каналов OCh. Гранулярность  кросс-

коммутации это сигналы ODU1.

Защита VLAN

SNCP

Необратимый
Обратимый
По  умолчанию:  необрати-

мый

Использование  функции  дублированного  ввода

сигнала  и  выборочного  приема  модуля L2, для
защиты  линейной  платы  и  волокон OCh. Грану-

лярность  защиты  это  услуги  с VLAN на  порте

стороны клиента.

10.2.1  Защита оптической линии

I. Функциональность

Защита  оптической  линии - это  защита  волокон  между  смежными  станциями  с
использованием функции двойного ввода и выборочного приёма платы OLP.

II. Платы, обеспечивающие защиту

В Табл. 10-3 перечислены платы, обеспечивающие защиту оптической линии.

Табл. 10-3

Платы, обеспечивающие защиту оптической линии

Плата

Функция

OLP

Разделяет и выбирает линейные сигналы.
Определяет оптическую мощность.



123

Плата

Функция

Осуществляет  переключение,  когда  разница  оптической  мощности  между  ра-

бочим и защитным каналом превысит допустимый порог или в случае возник-

новения аварии LOS.

III. Принцип работы

В оптической линии для передачи используется две пары волокон. Одна пара –
это рабочий канал, для передачи услуг при нормальных условиях. Другая пара –
защитный канал, для передачи сигналов защитного переключения, при обрыве
волокна или сильном затухании оптического сигнала.

Эта схема защиты использует принцип двойного ввода и выборочного приёма и
однонаправленного переключения. Как показано на Рис. 10-1 оптические порты
RI1 и TO1 соединены волокнами рабочей линии и RI2 и TO2 соединены волок-
нами защитной линии.

Более  подробное  описание  принципа  работы  платы OLP приводится  в  руково-
дстве  "Интеллектуальная  оптическая  платформа  передачи OptiX OSN 6800"
Описание аппаратной части.

OD

OA

OA

F

I

U

O

L

P

OD

OM

OA

OA

F

I

U

OTU1

O

L

P

OTUn

OTU1

OTUn

OTU1

OTU1

OTUn

SC1

SC1

RO

TI

TO2

RI2

TO1

RI1

RI1

TO1

RO

RI2

TO2

TI

OTUn

OM



: направление потока рабочих сигналов

: направление потока защитных сигналов

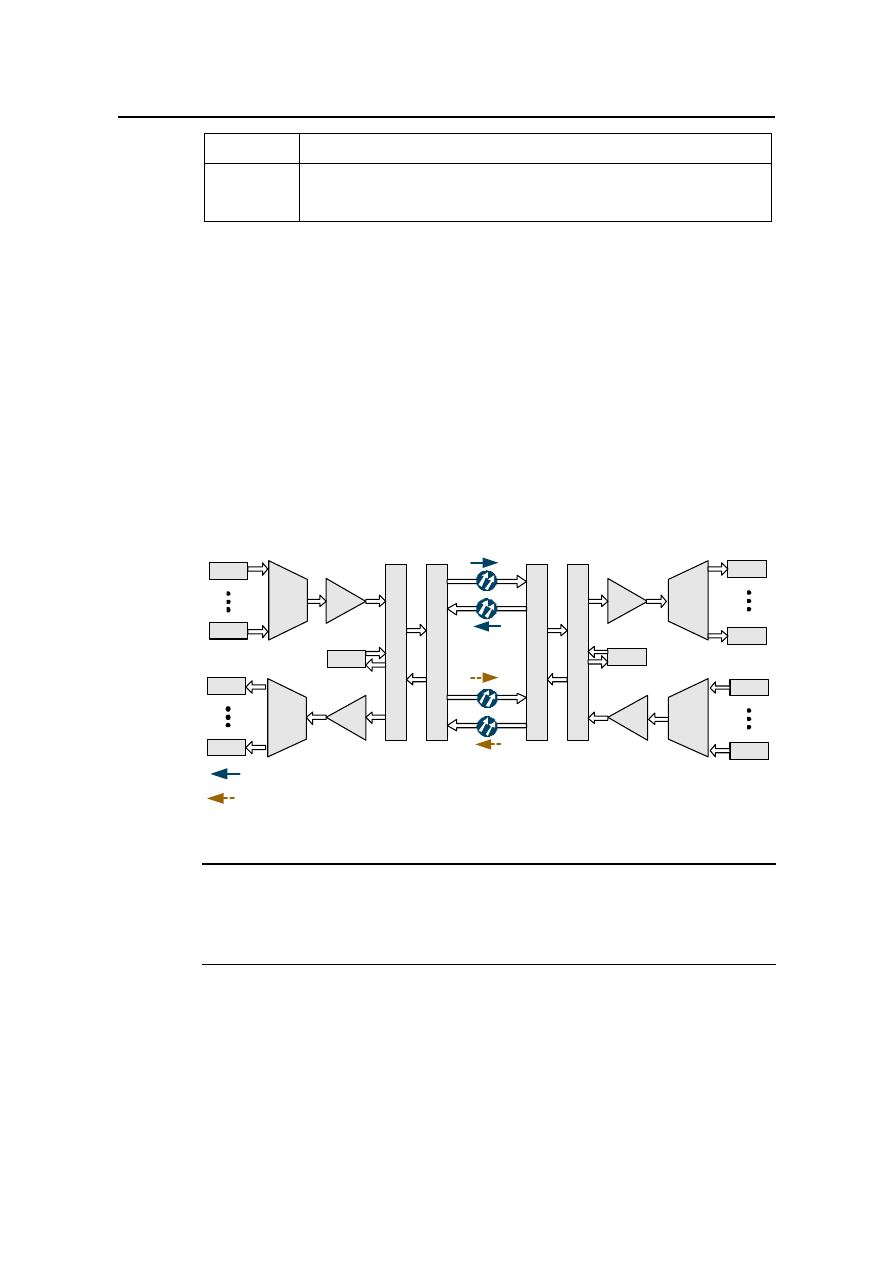

Рис. 10-1

Принцип работы защиты оптической линии

  Примечание:

OTU  одновременно  обрабатывает  принимаемые  и  передаваемые  спектральные  каналы.  Пере-
дающая и принимающая OTU физически является одной платой на станции.



z



В направлении передачи мультиплексированные сигналы вводятся на порт
TI.  Плата OLP одновременно  отправляет  сигналы  в  рабочую  линию  через
порт TO1 и отправляет сигналы в защитную линию через порт TO2;

z



В направлении приёма те же мультиплексированные сигналы принимаются
в рабочей линии и защитной линии. Эти сигналы вводятся через порты RI1



124

и RI2. OLP определяет и сравнивает оптическую мощность двух сигналов и
управляет защитным переключением рабочего и защитного канала;

z



При нормальных условиях OLP отправляет рабочие сигналы с порта RI1 на
плату FIU. При возникновении аварии LOS в рабочем канале или если раз-
ница между оптической мощностью рабочего и защитного канала превыша-
ет допустимый уровень, OLP отправляет сигналы с порта RI2 на плату FIU.
Затем  линейные  сигналы  автоматически  переключаются  на  защитную  ли-
нию;

z



После  восстановления  рабочей  линии  передачи, OLP на  принимающей
стороне  определяет,  что  оптическая  мощность  сигналов,  передаваемых  в
рабочей линии в норме. Линейные сигналы переключаются обратно на ра-
бочую линию или остаются на защитной линии, согласно предварительной
конфигурации на системе NM.

IV. Применение

Как показано на Рис. 10-2 станция А и станция В проекте Т образуют структуру
точка-точка. A и B являются станциями OTM. Между двумя станциями применя-
ется защита оптической линии. На каждой станции сконфигурирована плата OLP.

O

L

P

O

L

P

OTM A

OTM B



: направление потока рабочих сигналов

: направление потока защитных сигналов

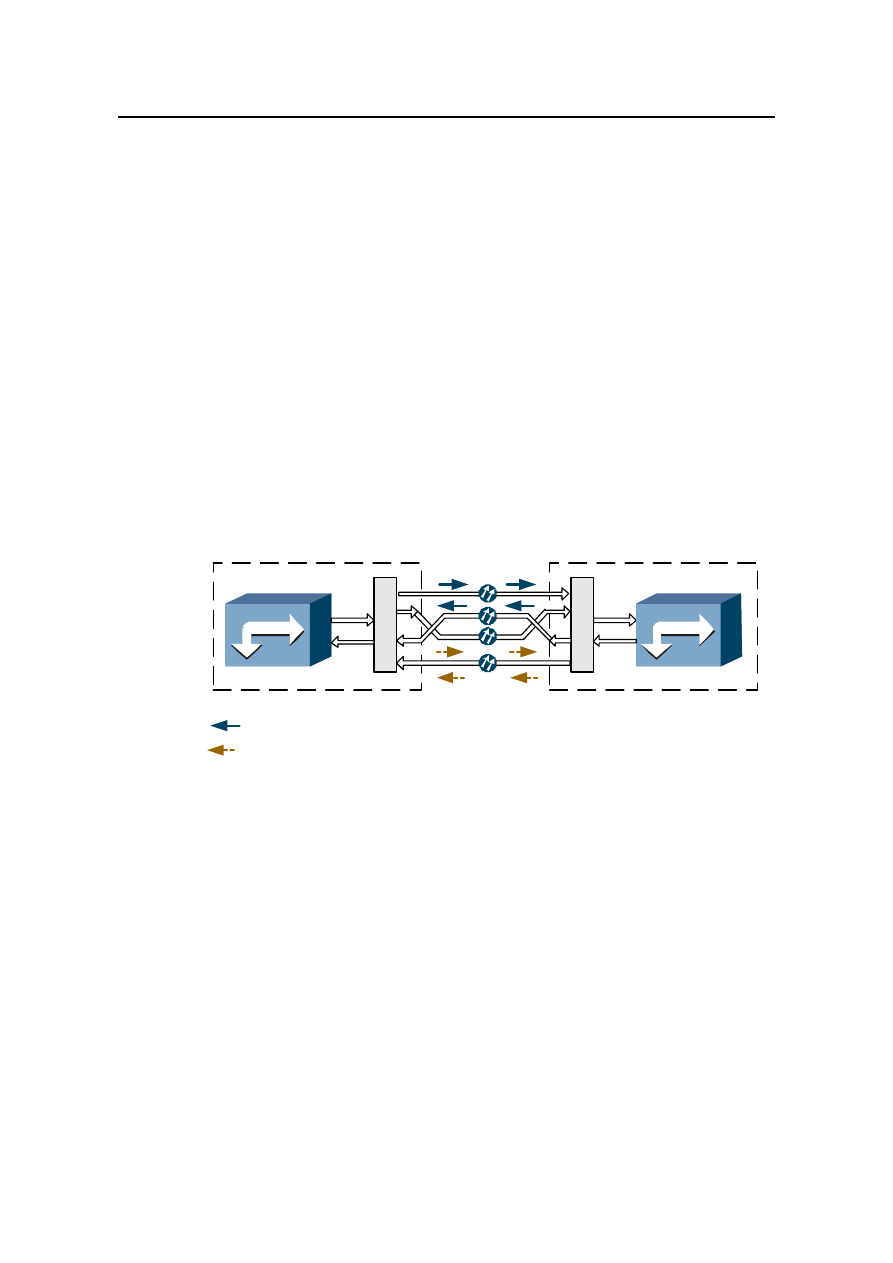

Рис. 10-2

Применение защиты оптической линии (нормальные условия)

См. Рис. 10-2.

Когда сигналы передаются со станции А на станцию B, плата OLP на станции А
отправляет сигналы по рабочей линии и защитной линии одновременно. Плата
OLP на станции выбирает сигналы, передаваемые по рабочей линии.

Когда сигналы передаются со станции B на станцию А, плата OLP на станции B
отправляет сигналы по рабочей линии и защитной линии одновременно. Плата
OLP на станции A выбирает сигналы, передаваемые по рабочей линии.



125

O

L

P

O

L

P

OTM A

OTM B



: направление потока рабочих сигналов

: направление потока защитных сигналов

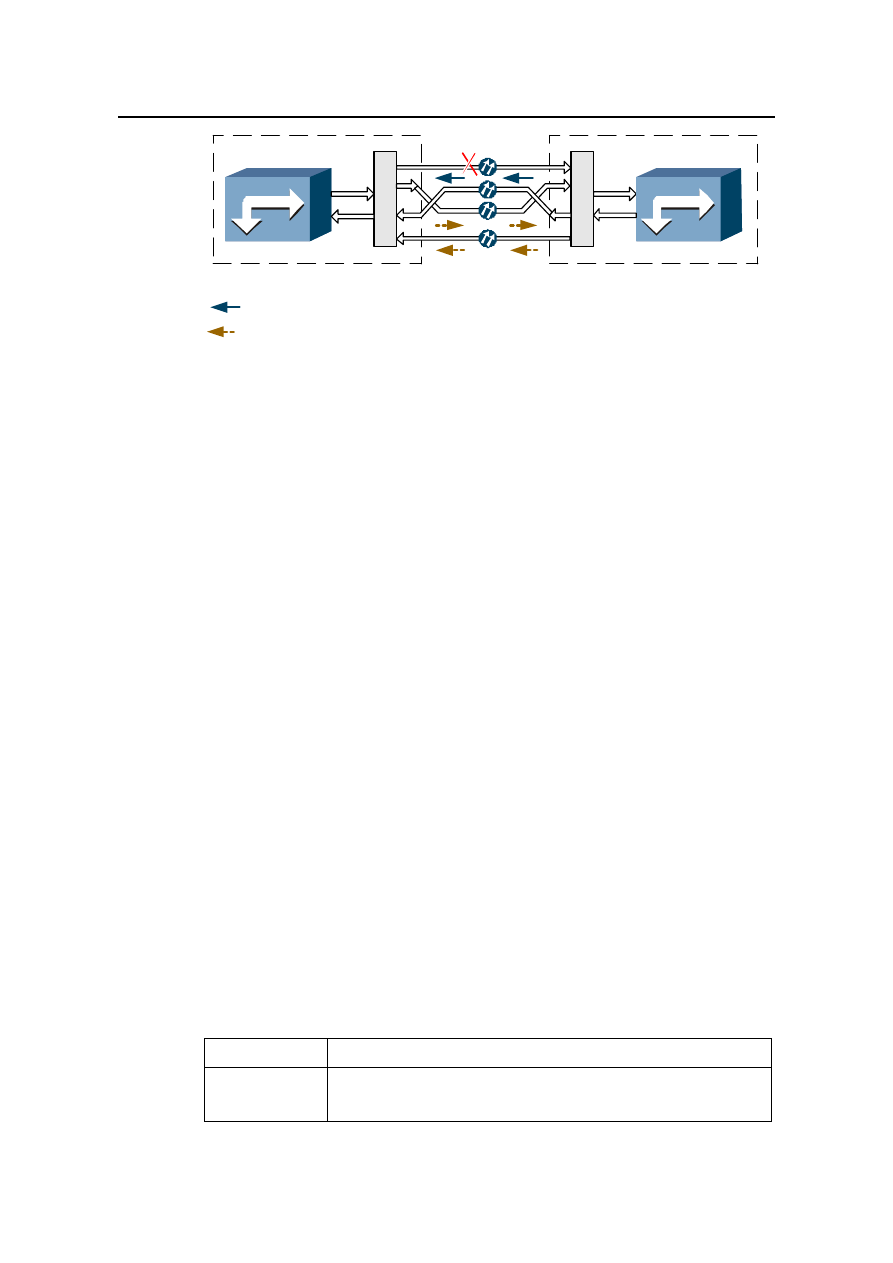

Рис. 10-3

Применение защиты оптической линии (при переключении)

См. Рис. 10-3.

В направлении приёма от станции А на станцию В:

При обрыве рабочего оптического волокна, плата OLP на станции B определяет,
что  в  рабочем  направлении  сигналы  не  принимаются.  Плата  выполняет  пере-
ключение. Она выбирает сигналы, передаваемые по защитной линии.

В направлении приёма от станции В на станцию А:

Переключение не выполняется так, как оптическая мощность в норме, маршрут
передачи сигналов остаётся без изменений.

10.2.2  Защита внутри платы по схеме 1+1

I. Функциональность

Защита  внутри  платы  по  схеме 1+1 реализуется  на  основе  функции  двойного
ввода и выборочного приёма OTU, OLP или DCP. При этом обеспечивается за-
щита волокон OСh путём обходной маршрутизации.

OptiX OSN 6800 обеспечивает два типа защиты внутри платы по схеме 1+1.

z



Для  защиты  услуг  клиента  используется  функция  двойного  ввода  и  выбо-
рочного приёма OTU. (для 2,5 Гбит/с OTU);

z



Для  защиты  услуг  клиента  используется  функция  двойного  ввода  и  выбо-
рочного приёма OLP или DCP. (для 5 Гбит/с и 10 Гбит/с OTU).

II. Платы, обеспечивающие защиту

В Табл. 10-4 перечислены платы, обеспечивающие защиту внутри платы по схе-
ме 1+1.

Табл. 10-4

Платы, обеспечивающие защиту внутри платы по схеме 1+1

Плата

Функция

OTU

Разделяет и выбирает линейные сигналы.
Определяет сигналы.



126

Плата

Функция

Выполняет переключение при определении сигналов сбоя.

OLP  или DCP (до-

полнительно)

Разделяет и выбирает сигналы услуг.
Определяет сигналы
Осуществляет переключение, когда разность оптической мощности между

рабочим и защитным каналом превышает допустимый порог или при воз-

никновении аварии LOS.

III. Принцип работы

Защита внутри платы по схеме 1+1 основана на принципе двойного ввода, вы-
борочного приёма и однонаправленного переключения в сети с топологией цепь
и  кольцо.  Защита  внутри  платы  по  схеме 1+1 OTU аналогична  защите  оптиче-
ской линии, и оба типа защиты требуют использования обходного маршрута на
смежных  станциях.  В  защите  внутри  платы  по  схеме 1+1 OTU сети  топологии
кольца используется обходной маршрут, при этом услуги направляются по часо-
вой стрелке или против часовой стрелки в кольце, чтобы достигнуть узла назна-
чения.

На Рис. 10-4 показана защита внутри платы по схеме 1+1, которая реализована
на основе функции двойного ввода и выборочного приёма OTU.



127

OA

OA

OA

OA

SC2

OA

OA

OA

OA

F

I

U

F

I

U

F

I

U

F

I

U

OADM

OADM

OADM

OADM

A

B

OTUn

SC2

OTUn

Восток

Запад

Восток

Запад



: направление потока рабочих сигналов

: направление потока защитных сигналов

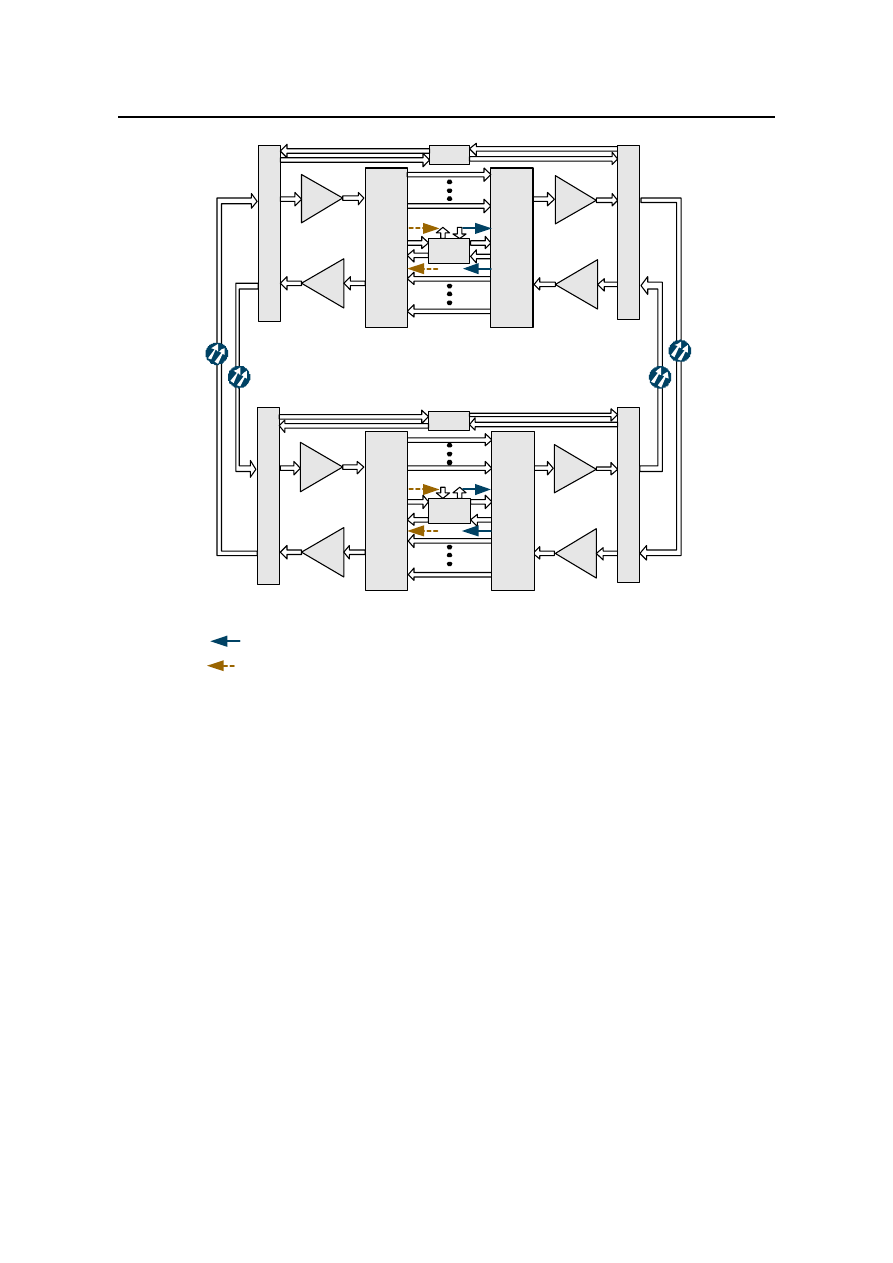

Рис. 10-4

Принцип работы защиты внутри платы по схеме 1+1 (OTU)

z



В направлении передачи OTU с функцией двойного ввода и выбора сигна-
ла на стороне WDM делит услуги клиентской стороны на два сигнала и на-
правляет  их  на  восточный OADM и  западный OADM. На  сторону  приёма
сигналы передаются по разным оптическим маршрутам;

z



В направлении приёма OTU определяет сигналы, поступающие с восточно-
го  и  западного  направления.  Если  сигналы  в  рабочем  маршруте  в  норме,
рабочий сигнал выбирается OTU и отправляется на клиентскую сторону;

z



Когда OTU на принимающей стороне определяет сбой в рабочем сигнале,
OTU выбирает защитный сигнал и отправляет на клиентскую сторону;

z



После  восстановления  маршрута  рабочего  сигнала,  сигналы  услуг  пере-
ключаются  обратно  на  рабочий  маршрут  или  на  маршрут,  не  указанный  в
предварительной конфигурации на NM.

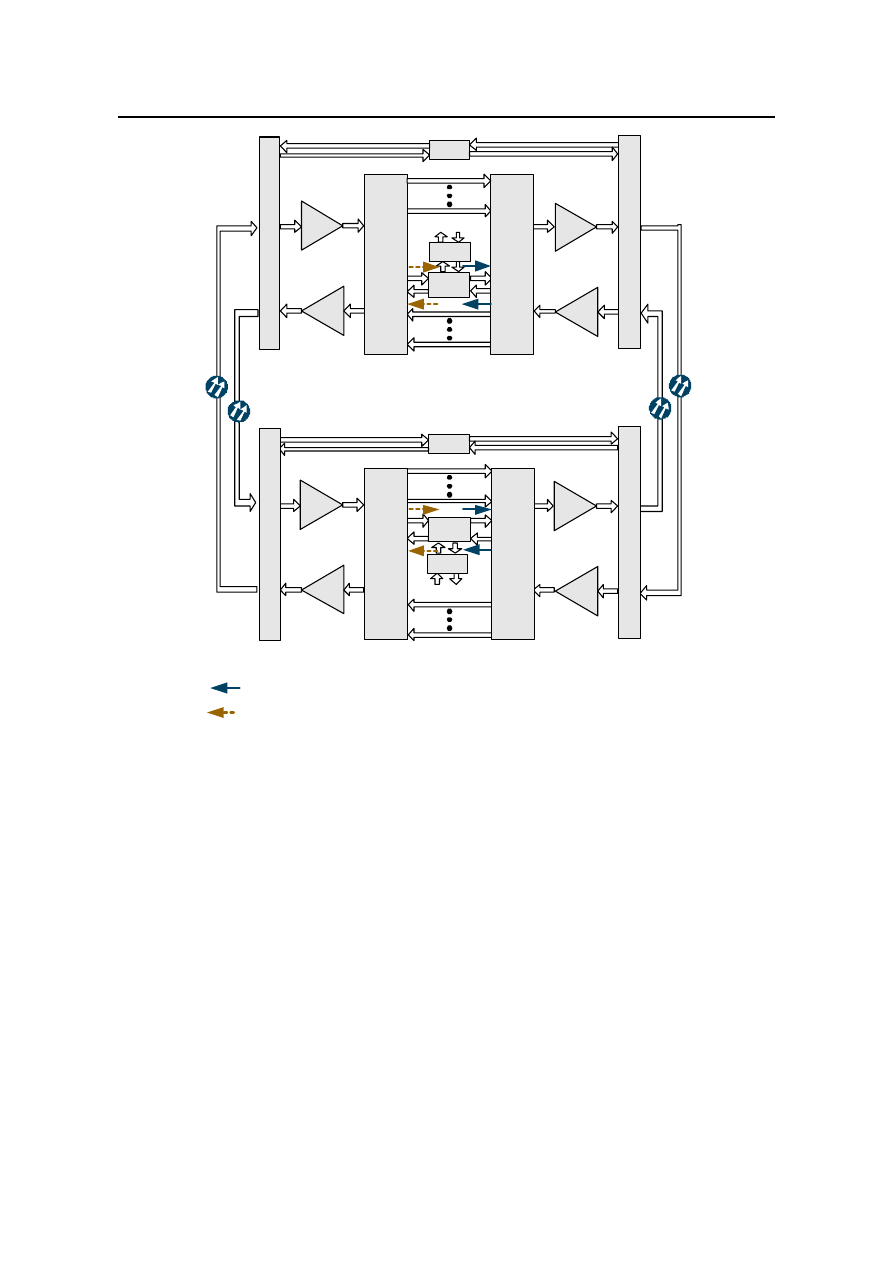

На Рис. 10-5 показана реализация защиты внутри платы по схеме 1+1 на основе
функции двойного ввода и выборочного приёма OLP или DCP. Более подробное
описание принципа работы платы OLP или DCP приводится в руководстве "Ин-
теллектуальная оптическая платформа передачи OptiX OSN 6800" Описание
аппаратной части.



128

Восток

Запад

Восток

OA

OA

OA

OA

SC2

OA

OA

OA

OA

F

I

U

F

I

U

OADM

OADM

OADM

OADM

A

B

OLP

SC2

OLP

OTUn

F

I

U

F

I

U

OTUn

Запад



: направление потока рабочих сигналов

: направление потока защитных сигналов

Рис. 10-5

Реализация защиты внутри платы по схеме 1+1 (OLP)

z



В направлении передачи платы OLP или DCP делят на две части сигналы,
поступающие  с  клиентской  стороны  и  направляют  эти  сигналы  на  восточ-
ный OADM и западный OADM. На сторону приёма сигналы передаются по
разным оптическим маршрутам;

z



В направлении приёма OLP или DCP определяет сигналы, поступающие с
восточного  и  западного  направления.  Если  сигналы  в  рабочем  канале  в
норме, рабочие сигналы выбираются OLP или DCP и отправляется на кли-
ентскую сторону;

z



При возникновении аварии LOS в рабочем канале или если разница между
оптической  мощностью  рабочего  и  защитного  канала  превышает  допусти-
мый порог, защитные сигналы, выбранные OLP или DCP, отправляются на
клиентскую сторону;

z



После  восстановления  маршрута  рабочего  сигнала,  сигналы  услуг  пере-
ключаются  обратно  на  рабочий  маршрут  или  на  маршрут,  не  указанный  в
предварительной конфигурации на NM.
