SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 9

03.96

Рабочая зона Станок

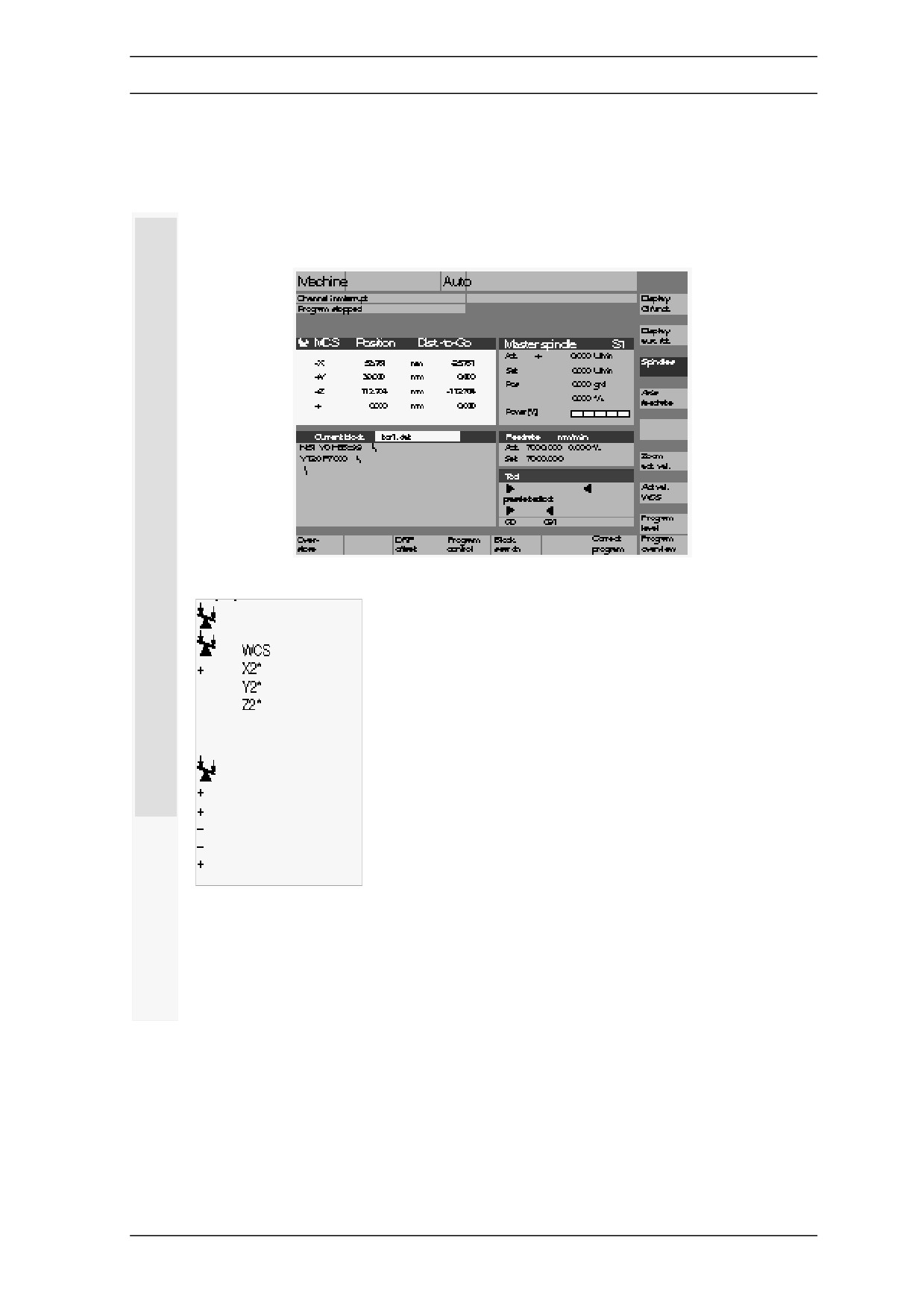

3.4.2 Основной дисплей режима Автомат

В основном дисплее "Automatic (Автомат)" отображаются значения

позиции, скорости подачи, шпинделя, инструмента и текущий блок

или кадр программы.

Объяснения

базового дисплея

Символ перемещения, т.е. оси не точно в окне останова

Показывает адреса существующих осей с координатами

оси станка (MCS (КСС)) или координатами детали (WCS

(КСД)).

Если идентификатор может отображаться на дисплее

только сокращенным, он заменяется знаком *.

Если Вы пересечете ось в положительном (+) или

отрицательном (-) направлении, в соответствующем поле

будет знак минус или плюс.

Если в позиции дисплея нет ни минуса, ни плюса, то ось в

позиции.

3-37

03.96

Рабочая зона Станок

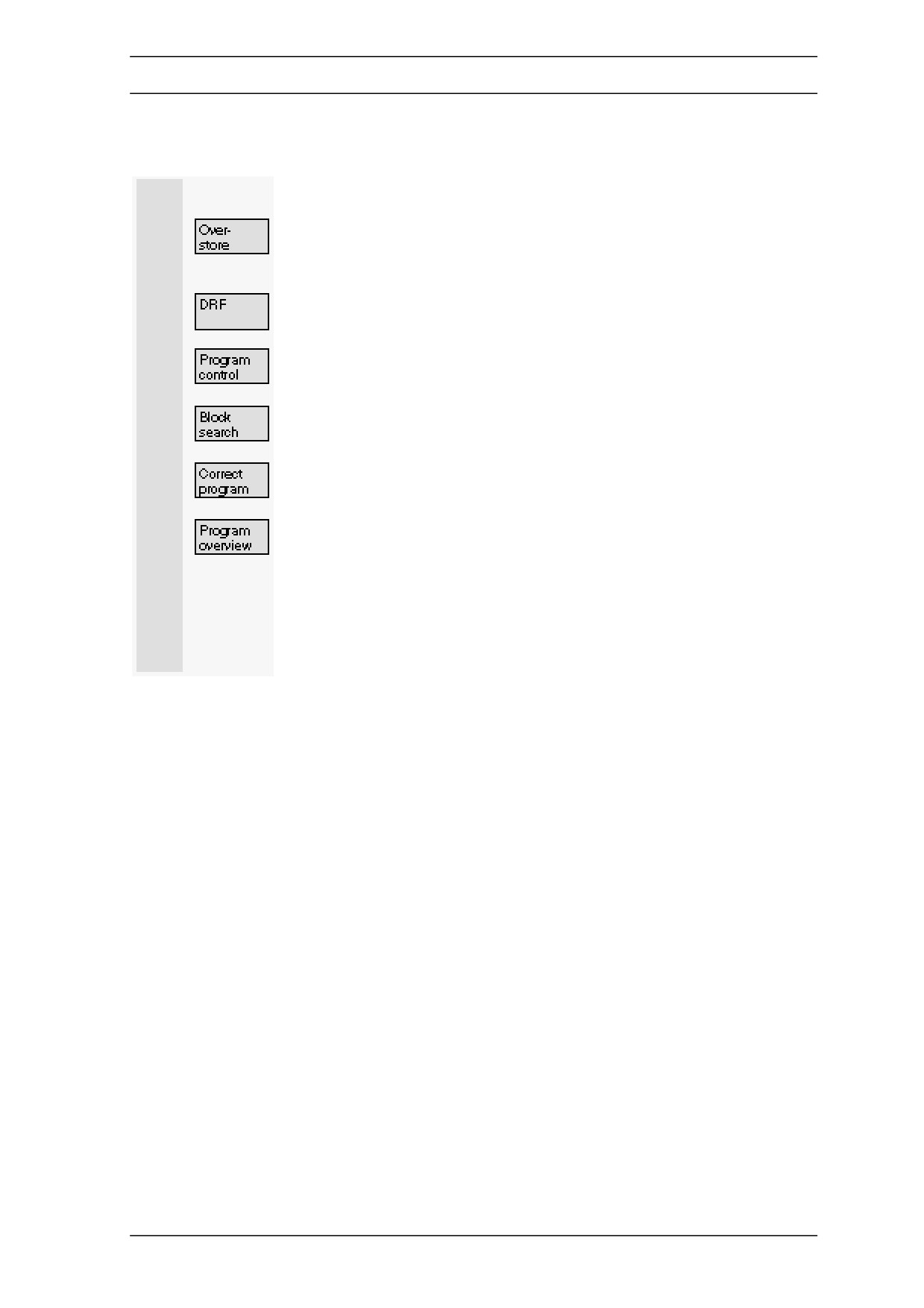

Горизонтальные программные кнопки

Пересохраняются технологические функции (осевые

функции, скорости подач, скорость шпинделя ...). Можно

также ввести и выполнить любой блок NC (полный

контекст языка NC).

Дополнительное смещение геометрических и осевых

значений.

Режим обработки программы может быть сменен во

время работы (т.е. пропуск блока, тест программы).

Прогоняют программу вперед или назад на нужное место

в программе детали.

Блоки текущей программы детали, которые содержат

ошибки, могут быть скорректированы в окне "Correct

program (Коррекция программы)".

На дисплее отображается просмотр детали или

программы. В этом месте можно выбрать программу

для выполнения.

Только для MMC 102 :

Информация в нижнем колонтитуле окна всегда

включает число свободной памяти на жестком диске и

NCU.

3-39

Рабочая зона Станок

03.96

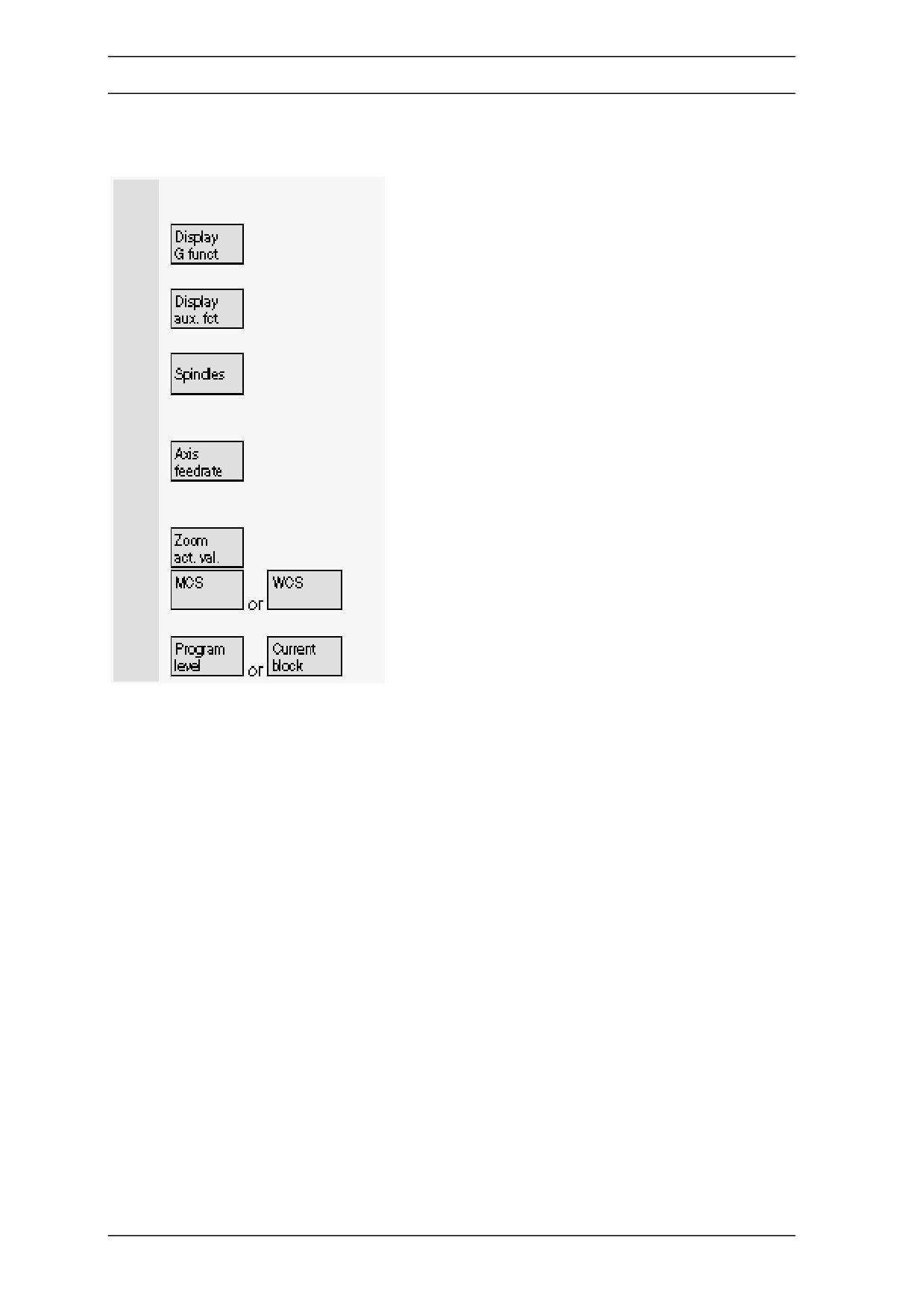

Вертикальные программные кнопки

Отображается окно "G function (Gфункции)", в

котором имеется перечень всех G-функций. Можно

перелистывать вперед или назад при помощи кнопки

"Page (Страница)".

Отображается окно "Auxiliary functions (Осевые

функции)" на дисплее, в котором приводится

перечень всех действующих осевых функций.

В окне "Spindle (Шпиндель)" отображаются все

действующие функции. Можно перелистывать вперед

или назад при помощи кнопки "Page (Страница)".

В окне "Axis feedrate (Подача оси)" отображаются все

действтующие скорости подачи оси. Можно

перелистывать вперед или назад при помощи кнопки

"Page (Страница)".

Увеличивает размер дисплея действительного

значения.

Выбираются значения системы координат станка

(или детали), изменяется маркировка кнопок на "WCS

(КСД)" (или "MCS (КСС)").

Функция работает в соответствии с программой

пользователя PLC.

При работе программы можно переключать между

дисплеем "Program level (Уровень программы)" или

"Current block

(Текущий блок)".

3-40

03.96

Рабочая зона Станок

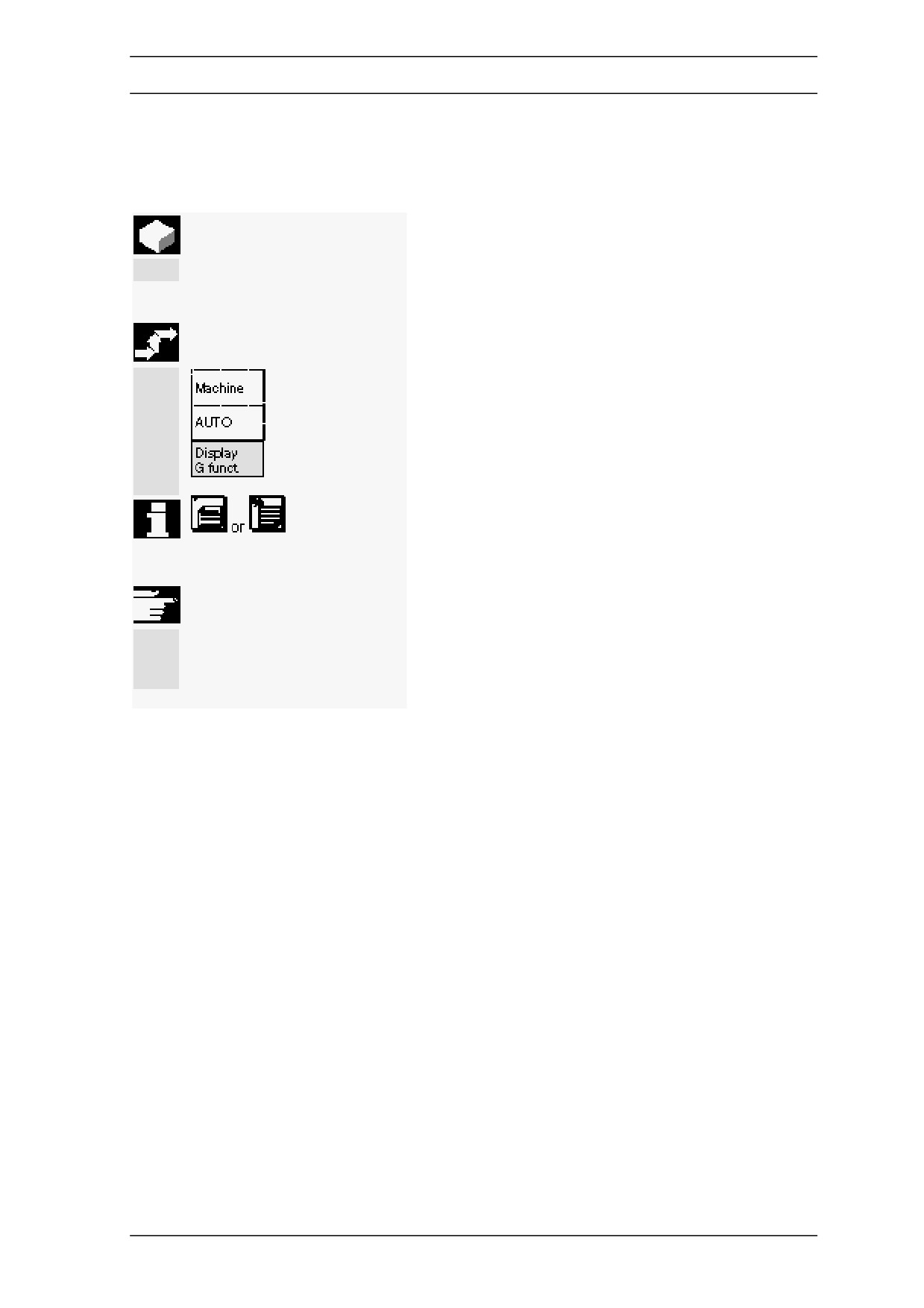

3.4.3 Дисплей G-функций

Функция

Действующие G-функции в текущей программе могут

отображаться на дисплее.

Последовательность выполнения

Выбирается режим "AUTO (АВТОМАТ)" в рабочей

зоне "Machine (Станок)".

Окно "G functions (G функции)" c действующими

функциями отображается на дисплее.

Можно перелистывать вперед или назад при помощи

кнопки "Page (Страница)".

Прочие замечания

Каждая группа G имеет свое фиксированное место.

Номер группы (No) и текущая функция G из G группы

отображается на дисплее только при действии

функций G.

3-41

Рабочая зона Станок

03.96

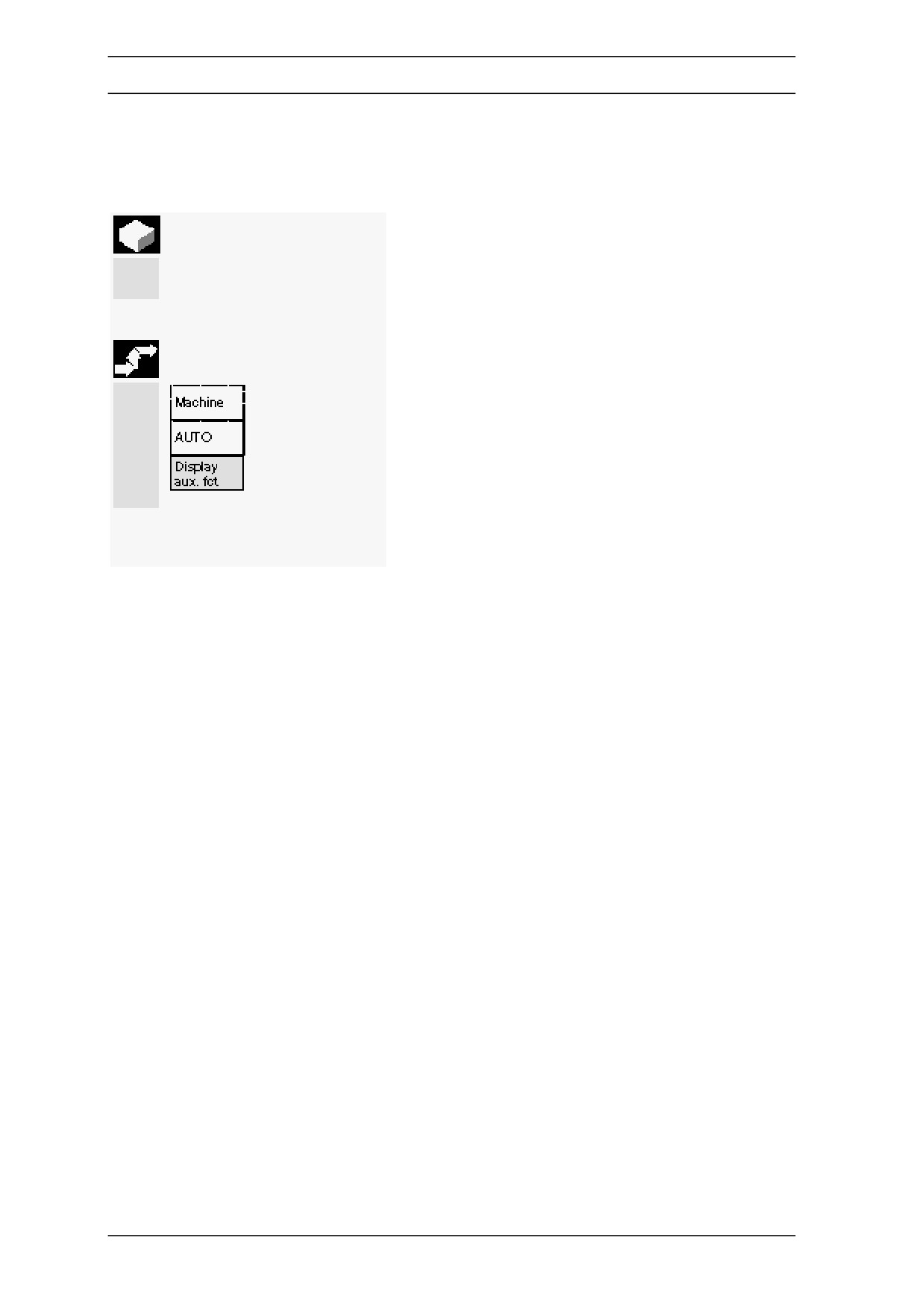

3.4.4 Дисплей осевых функций

Функция

Осевые функции, действующие в блоке при

выполнении, могут отображаться на дисплее.

Последовательность выполнения:

Выбирается режим "AUTO (АВТОМАТ)" в рабочей

зоне "Machine (Станок)".

На дисплее отображается окно "Auxiliary functions".

Могут отображаться на дисплее до 5 М-функций и до

3 Н-функций.

3-42

03.96

Рабочая зона Станок

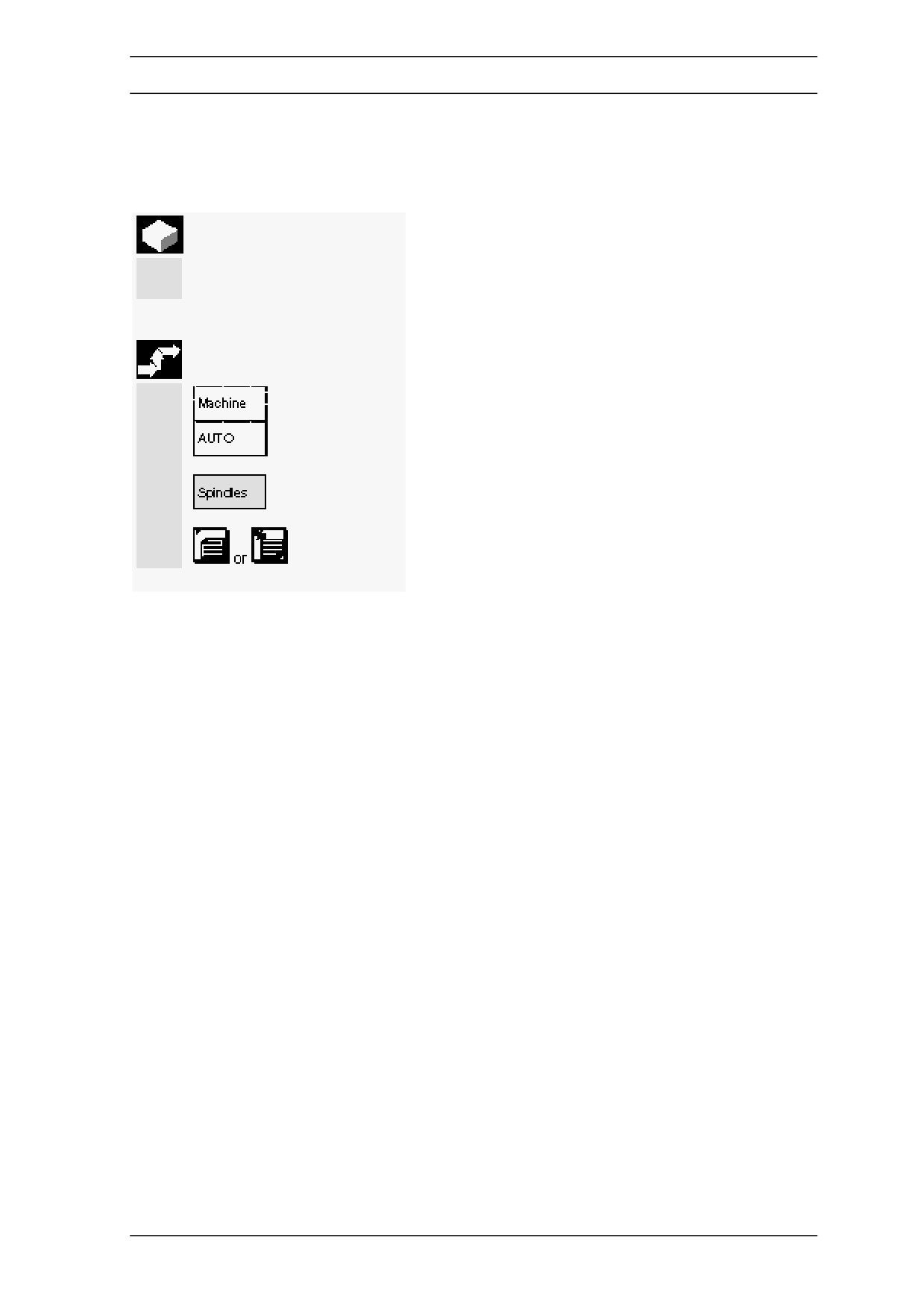

3.4.5 Дисплей шпинделей

Функция

Текущие значения шпинделя (действительная

скорость, установка скорости, позиция с

ориентированным остановом шпинделя и

ограничение

скорости шпинделя) могут быть отражены на

дисплее.

Последовательность выполнения

Выбирается режим "AUTO (АВТОМАТ)" в рабочей

зоне "Machine (Станок)".

Отображается на дисплее окно "Spindle (Шпиндель)".

При помощи кнопки "Page (Страница)" можно

перелистывать вперед или назад для выбора других

шпинделей, если они имеются.

3-43

Рабочая зона Станок

03.96

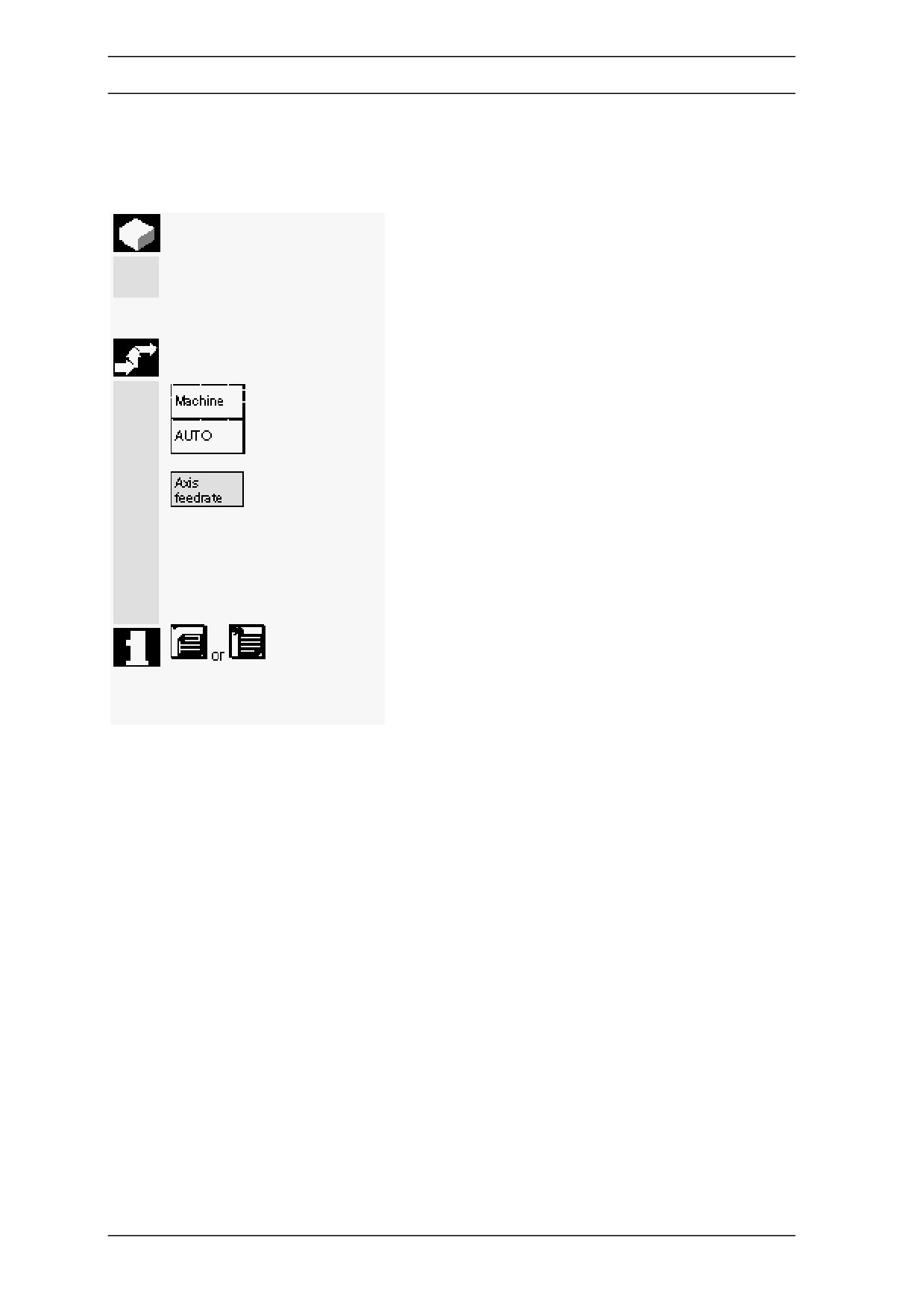

3.4.6 Скорость подачи оси

Функция

На дисплее могут быть отражены текущие скорости

подач и сооветствующий данные перебега.

Последовательнсоть выполнения

Выбирается режим "AUTO (АВТОМАТ)" в рабочей

зоне "Machine (Станок)".

После нажатия программной кнопки "Axis feedrate"

• при MCS (КСС) окно скорости подач отображается

с текущими скоростями подачи и соответствующим

перебегом.

• при WCS (КСД) окно скорости подач осей в

интерполяции, текущая скорость подачи с перебегом

пути и для оставшихся осей, текущие скорости подач

с перебегом единичной оси отображаются на

дисплее.

При помощи кнопки "Page (Страница)" можно

перелистывать вперед или назад для выбора других

осей, если они имеются.

3-44

03.96

Рабочая зона Станок

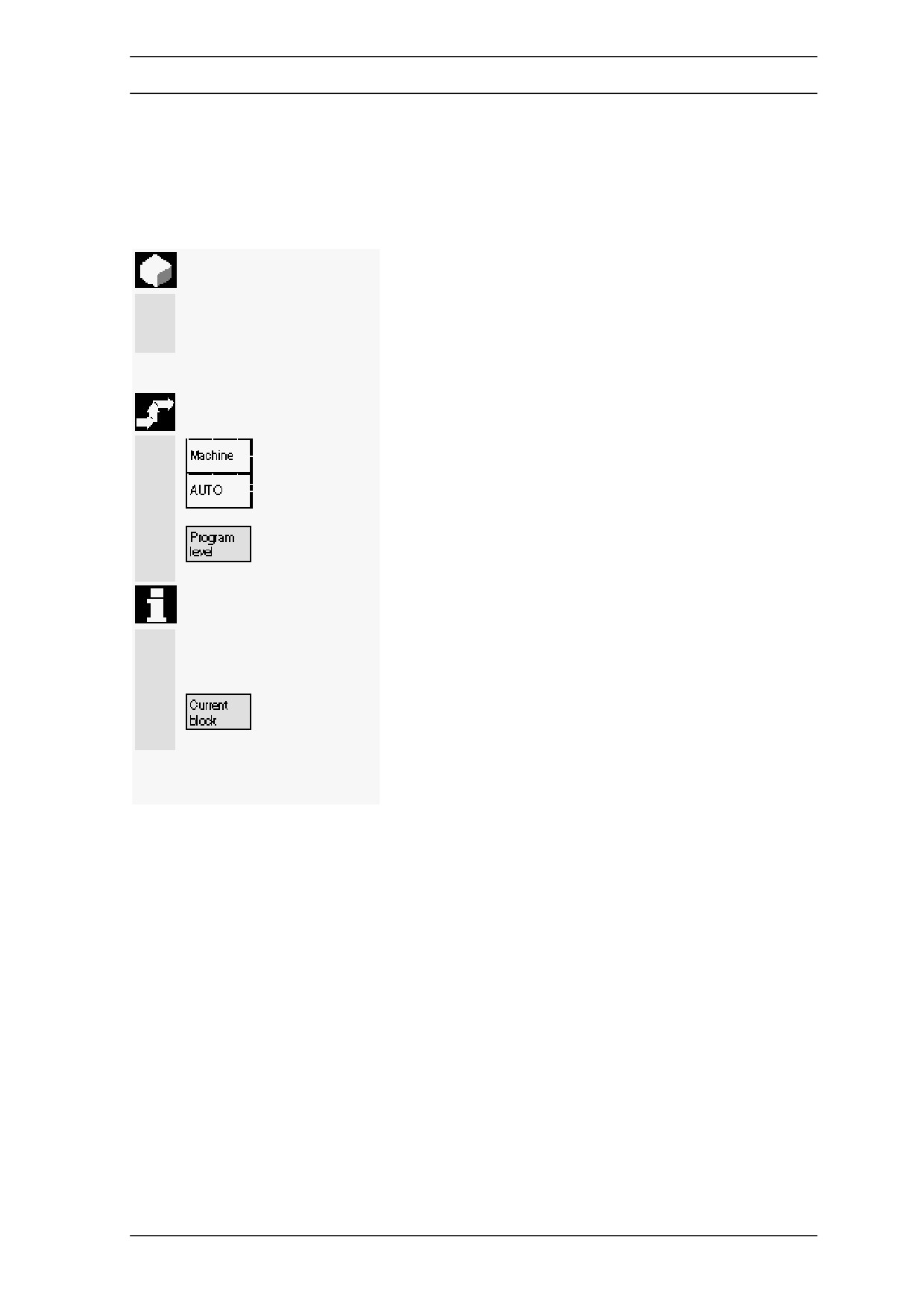

3.5 Обработка программы

3.5.1 Дисплей уровня программы

Функция

Во время выполнения программы детали номера блоков

для главных программ и подпрограмм могут

отображаются на дисплее номером (Р).

Последовательнсоть выполнения

Выбирается режим "AUTO (АВТОМАТ)" в рабочей зоне

"Machine (Станок)".

Нажав на программную кнопку "Program level (Уровень

программы)" на дисплее будет отображаться окно

"Program level (Уровень программы)" вместо "Current

block (Текущий блок)". Метка сменится на "Current block

(Текущий блок)".

Во время выполнения программы детали, номера блоков

главных программ и подпрограмм могут отображаться на

дисплее вместе с их номером (Р) в окне "Programm

level". Главный уровень всегда виден, глубина

вложенности может отображать до 12 подпрограмм.

Если нажать на кнопку "Current block (Текущий блок)",

вновь появившееся окно "Current block (Текущий блок)",

отображает на дисплее блоки текущей программы.

3-45

Рабочая зона Станок

03.96

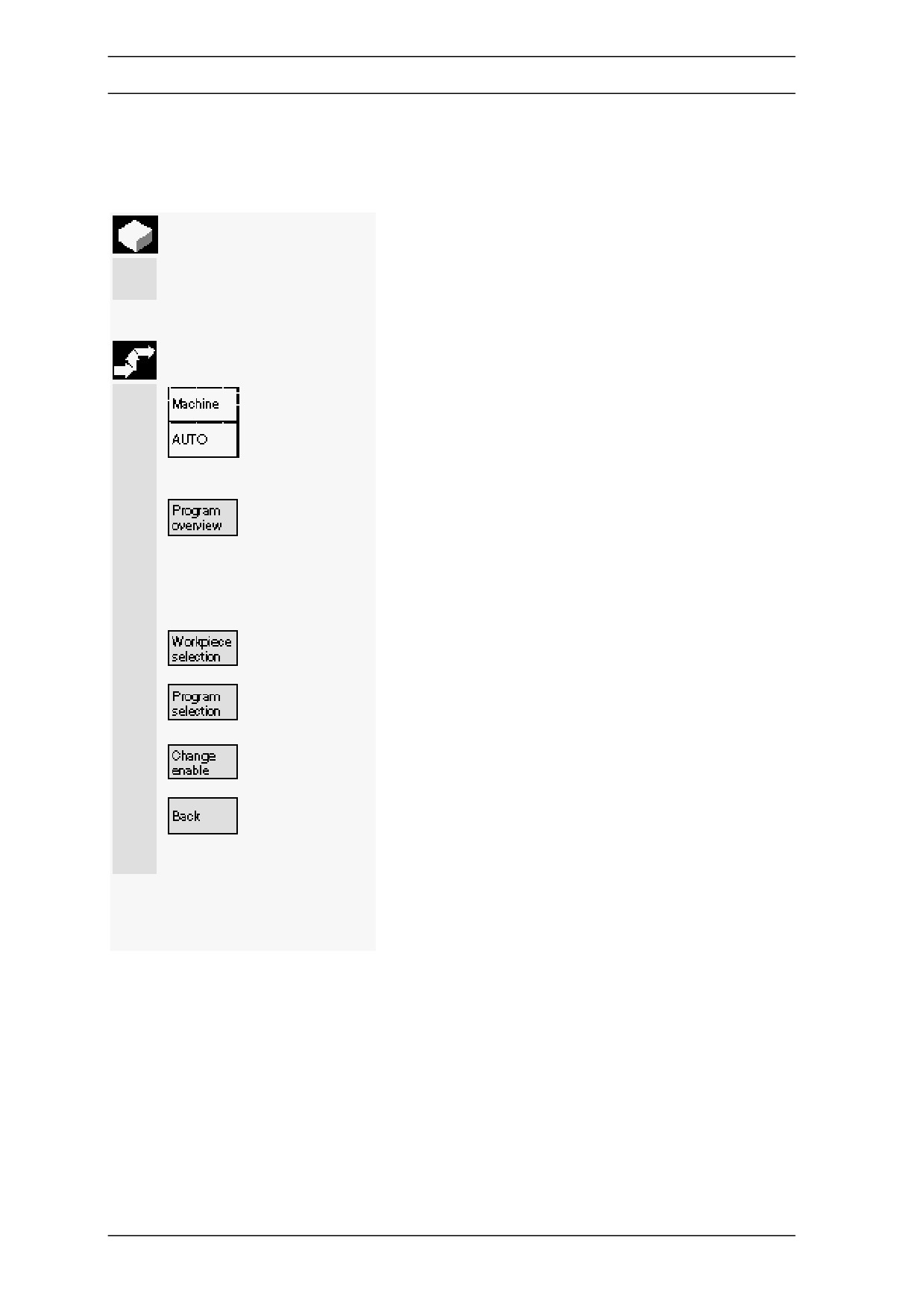

3.5.2 Выбор детали / программы

Функция

После выбора просмотра детали или программы

отдельные детали или программы могут или не могут

быть выполнены.

Последовательнсоть выполнения

Выбрать режим "AUTO (АВТОМАТ)" в рабочей зоне

"Machine (Станок)".

Выбирается соответствующий канал.

Канал находится в состоянии сброса.

Деталь / программа выбирается в памяти.

Отображается обзор всех существующих директориев

детали / программ.

Установить курсор на нужную деталь / программу.

Выбрать деталь / программу для выполнения:

Имя выбранной детали отображается на дисплее в

поле "Workpiece name (Имя детали)".

Имя выбранной программы отображается на дисплее в

поле "Program name (Имя программы)".

Разрешается или запрещается выбранная деталь /

программа.

Назначение программной кнопки на ММС 100:

Кнопкой "Back (Назад)" можно вернуться в обзор

детали / программы.

3-46

03.96

Рабочая зона Станок

Прочие замечания

Если ошибка не может быть скорректирована в

состоянии "Channel aborted (Отмена канала)", на

дисплее выдается соответствующее сообщение при

нажатии на кнопку "Correct program (Коррекция

программы)".

В этом случае выполнение должно быть прервано с

"NC reset (Сброс NC)". После этого программа может

быть скорректирована программированием.

3-47

Рабочая зона Станок

03.96

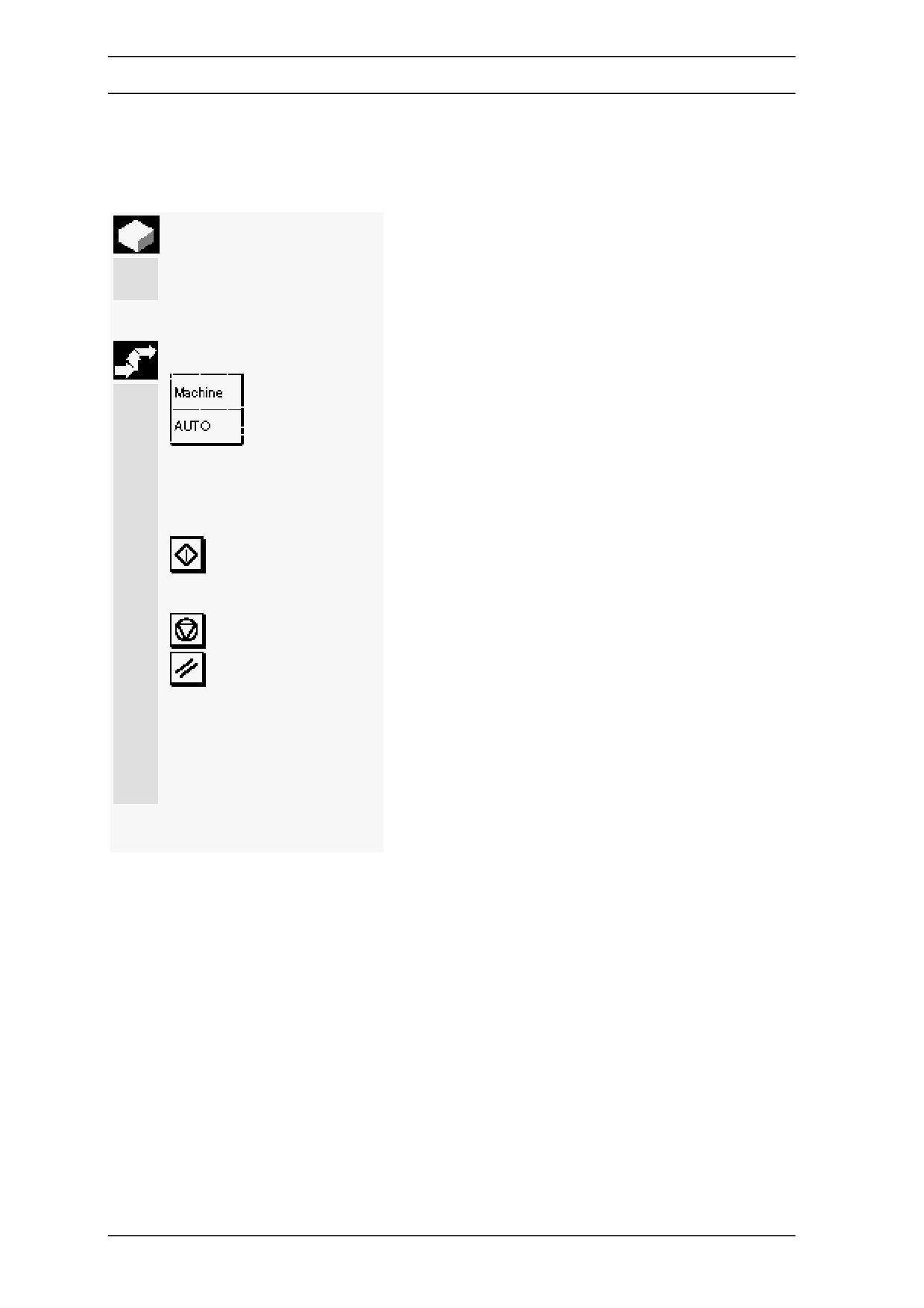

3.5.3 Старт/Стоп/Прерывание/Выход из программы детали

Функция

Здесь Вы узнаете, как запускать и останавливать

программы детали и резюмировать программы, после

их прерывания.

Последовательность выполнения

Выбирается режим "AUTO (АВТОМАТ)" в рабочей

зоне "Machine (Станок)".

Нет ожиданий аварий.

Программа выбрана.

Разрешена скорость подачи.

Разрешен шпиндель.

Старт программы детали:

Программа детали запускается и обрабатывается.

Стоп / Старт программы детали:

Обработка прервана, но может быть продолжена

через "NC start (Пуск NC)".

Текущая программа прервана.

Резюмирование программы детали:

После прерывания программы ("NC Stop") можно

вывести инструмент из контура в ручном режиме

("Jog"). Управление сохраняет координаты места

прерывания. Пересеченное расстояние отображается

на дисплее.

3-48
