3.2.9 (Безопасность): согласие пользователя
Функция
Если опция "SI" (безопасность) установлена на NC, необходимо
активизировать или дезактивизировать согласие пользователя в
режиме "Reference point approach" (подвод реф.точки), в
зависимости от позиции переключателя с ключом.
Согласие SI может действовать только если есть право доступа
при позиции 3 переключателя с ключом.
В этом случае система координат всегда MCS (КСС), т.е.
значение на дисплее всегда соотносится к системе координат
станка.
Последовательность работы
Выбирается режим "Jog (Ручной)" или "MDA (Преднабор)" в
рабочей зоне "Machine (Станок)".
Выбирается канал для выхода в референтную точку.
Нажать на программную кнопку "User agreement (Согласие
пользователя)". Появится окно "Confirm machine positions"
(подтвердить позиции станка). На дисплее появятся оси станка
в MCS (КСС), вместе с текущей позицией и программной кнопкой
для активизации / дезактивизации согласия пользователя.
Только для ММС 102:
Оси станка, которые не должны достигать референтную точку,
отображаются на дисплее в инверсионном формате с их текущей
позицией, но без контрольной коробки.
Позиция курсора на нужной оси станка.
Активизировать или дезактивизировать согласие пользователя
для выбранной оси станка при помощи кнопки "Toggle".
Проверить обнуление оси. Если нет, выдается сообщение о
ошибке "Please first reference axis" (Просим сначала обнулить
ось). Согласие пользователя не может действовать для оси, пока
она не у референтной точки.
3-25
Рабочая зона Станок
03.96
Прочие замечания
Функция "SI" предлагается только если требуется согласие SI
хотя бы для одной оси канала.
Просим прочитать соответствующие руководства по установке и
настройке для более подробной информации.
3-26
03.96
Рабочая зона Станок
3.2.10 ММС 100: скорости подач оси
Функция
В режиме "Jog" можно увидеть текущую скорость подачи,
информацию о расстоянии перемещения и
соответствующие данные ограничения скорости.
Последовательность выполнения
Выбирается режим "Jog (Ручной)" или "MDA (Преднабор)"
в рабочей зоне "Machine (Станок)".
Нажать на программную кнопку "Axis feedrate (Скорость
подачи оси)”.
При MCS (КСС) появляется окно скорости подач с
текущей скоростью подачи, информация о расстоянии
перемещения и соответствующие данные перебега.
При WCS (КСД) на дисплее появляется окно скорости
подач осей в интерполяции и расстояние перемещения,
текущие скорости подачи с перебегом траектории и
оставшихся осей, текущие скорости подачи с одним
перебегом оси
Нажать на "Page (Страница)" для обзора информации о
применяемых осях.
3-27
Рабочая зона Станок
03.96
3.3 Режим MDA (ПРЕДНАБОР)
3.3.1 Общие замечания
В режиме "MDA (Преднабор)" можно записать и запустить программу
детали поблочно. Можно ввести необходимые перемещения как
блоки единичной программы детали в управление при помощи
панели
управления оператора.Управление выполняет блоки, введенные
нажатием кнопки "NC start"(Пуск NC).
Внимание !
И в автоматической работе должны применяться одинаковые
блокировки безопасности. Для автоматической работы должны
выполняться одинаковые условия

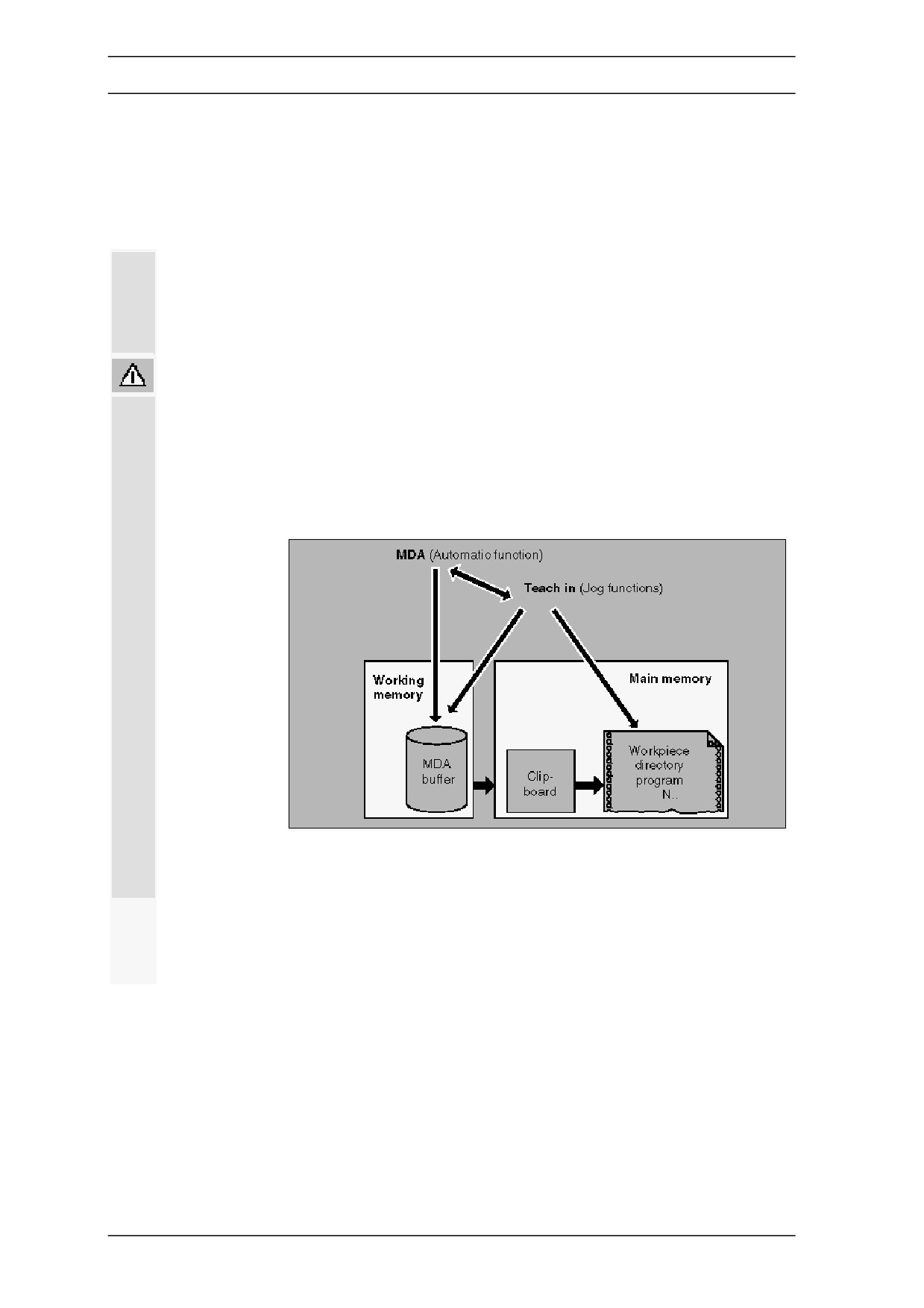

Примечание В режиме "MDA (ПРЕДНАБОР)" действуют автоматические функции
(блоки перемещения).
В функции "Teach in (Обучение)" действуют функции "Jog
(Ручной)".Это значит, что изменением "MDA (Преднабор)" и
"Teach in (Обучение)" можно записать и сохранить программу
в режиме ввода и ручном. Перелистывая назад можно
перелистать блоки, которые уже выполнены. Невозможно
редактировать блоки, которые уже выполнены. С "Input
(Вводом)" они увеличиваются. Работа и ввод возможны
только в состояниях "Channel reset (Сброс канала)”
или "Channel interrupted (Прервание канала)”. Программа,
записанная в режиме Преднабор может сохраняться в буфере
промежуточного вызова.
3-28
03.96
Рабочая зона Станок
3.3.2 Основной дисплей режима Преднабор

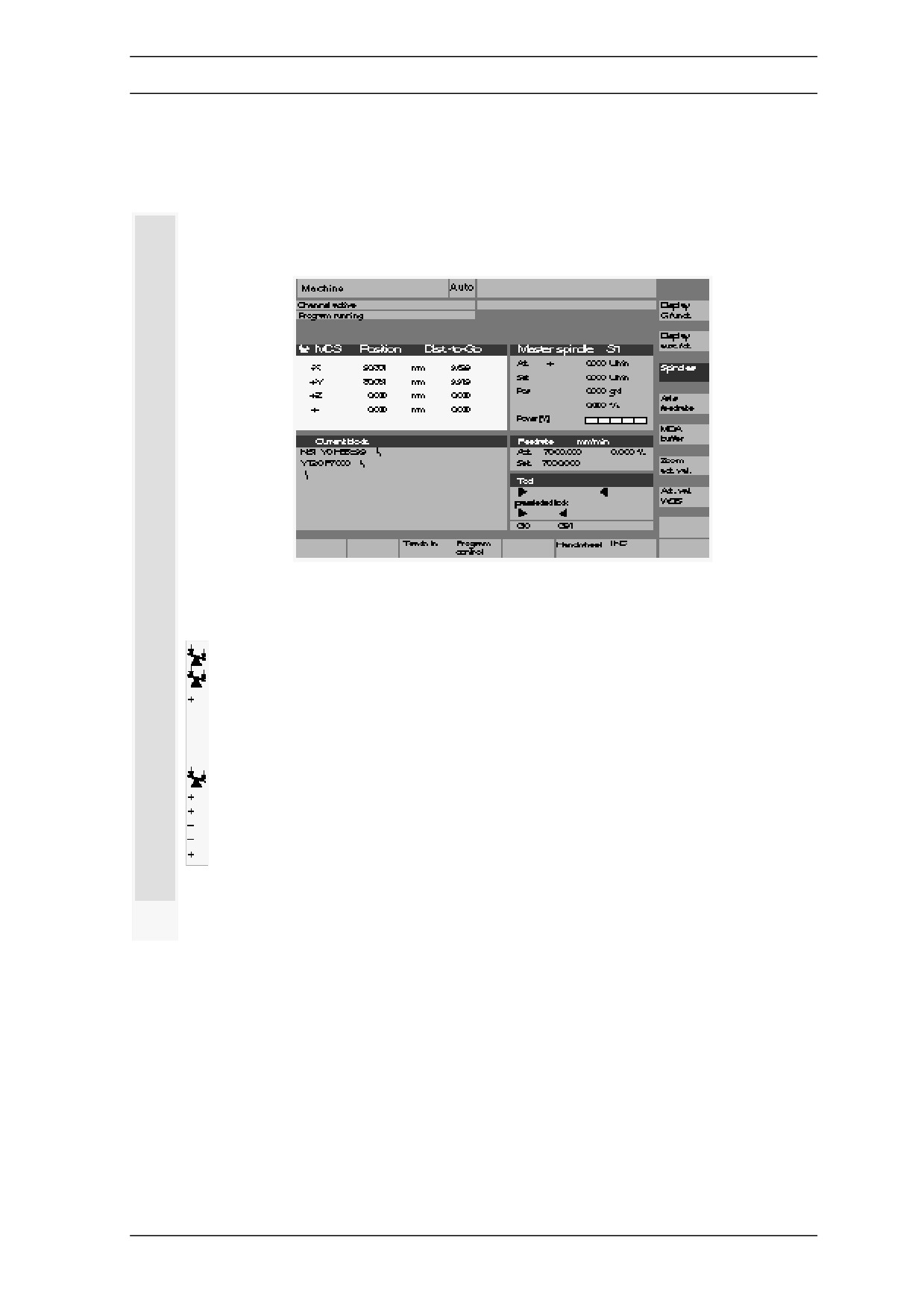

В основном дисплее режима Преднабор появляются позиция,
скорость подачи, шпиндель, значения инструмента и содержание
памяти MDA буфера.
Объяснение основного
дисплея режима Преднабор
Символ движения, т.е. оси не точно в окне останова.
WCS Указывает позицию существующих осей с идентичными осями станка
X2*
КСС или идентичными осями детяли КСД.
Y2*
Z2*
Если идентификатор оси может быть отображен на дисплее только в
сокращенном виде, он заменяется знаком *.
Если Вы пересечете ось в положительном (+) или отрицательном (-)
направлении, в соответствующем поле будет знак минус или плюс.
Если в отображении позиции нет ни минуса, ни плюса, то ось в позиции.
3-29
Рабочая зона Станок
03.96
Position
На этих полях позиция в КСС или КСД отображается только
для существующей оси.
0.0
0.1
Знак отображается на дисплее только для отрицательных
значений.
-0.1
1.1
0.0
Repos. offset
Если оси переместились в режиме "Jog (Ручной)" в состоянии
0.0
"Programm interrupted (Программное прерывание)", расстояние
перемещения каждой оси со ссылкой на место прерывания
0.1
отображается в смещении Repos.
-0.1
1.1
0.0
Шпиндель
Отображает установившуюся точку и действительное значение
об/мин
скорости шпинделя, позицию шпинделя, позицию
перключателя скорости шпинделя и мощность шпинделя.
Скорость подачи
Отображает установившуюся точку и действительное значение
мм/мин
скорости подачи и позиции переключателя скорости
подачи. Действительная позиция перемещения отображается
от референтного выключателя.
Инструмент
Отображает действующую коррекцию зажатого в шпиндель
инструмента, инструмента предварительно настроенного (для
фрезерных станков) и команды движения, т.е. G01, SPLINE ...
не действие коррекции радиуса инструмента, т.е. G40.
MDA буфер
При помощи кнопки "MDA buffer" можно сохранить записанную
в режиме "MDA (Преднабор)" программу детали в буфере.
Горизонтальные программные кнопки
Окно отображает выбор управления программы (т.е.
пропуск блока, тест программы).
Отображается окно "Teach in (Обучение)”.
Отображается окно "Handwheel (Штурвал)”.
3-30
03.96
Рабочая зона Станок
Отображается окно "INC (инкремент)”.

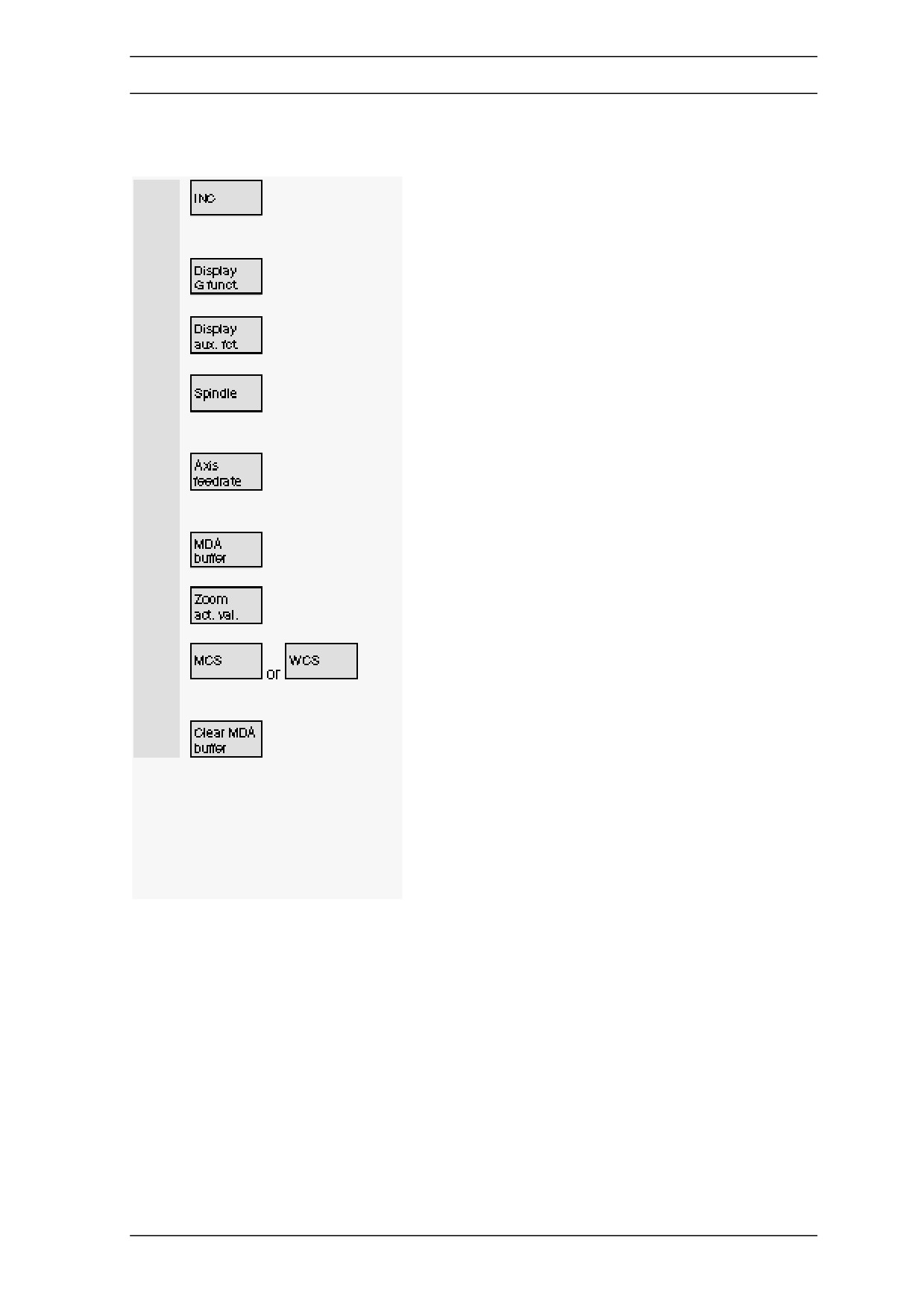

Вертикальные программные кнопки
Отображает окно "G functions (G функции)" , в
котором имеется перечень всех G-функций.
Отображает окно "Auxiliary functions (Осевые
функции)", в котором приводится перечень всех
действующих осевых функций.
Отображает окно "Spindle (Шпиндель)" , в котором
имеется перчень всех действующих функции. Можно
перелистывать вперед или назад при помощи кнопки
"Page (Страница)".
Отображает окно "Axis feedrate (Подача осей)"
скоростей подачи всех действтующих осей. Можно
перелистывать вперед или назад при помощи кнопки
"Page (Страница)".
Отображает окно "Store MDA buffer in clipboard
(Содержимое MDA буфера)".
Увеличивает размер дисплея действительного
значения.
Выбираются значения системы координат станка (или
детали), маркировка кнопок изменяется на "WCS
(КСД)" (или "MCS(КСС)").
Функция работает в соответствии с программой
пользователя PLC.
Текущее содержание буфера MDA автоматически
стирается.
3-31
Рабочая зона Станок
03.96
3.3.3 Буфер MDA
Функция
Вы имеете возможность сохранения в промежуточной
памяти программы написанной в "MDA".
Последовательность выполнения
Выбирается режим "MDA (Преднабор)" в рабочей зоне
"Machine (Станок)".
Отображается окно "Store buffer in clipboard
(Содержимое MDA буфера)". Курсор позиционируется в
поле ввода имени программы.
Ввести имя программы при помощи клавиатуры с
буквами и цифрами.
Если имя программы не введено, появится ошибка
OSTORE1.MPF.
Буфер MDA не стерт при сохранении.
Буфер MDA стерт при изменении режима или при
нажатии на кнопку "Clear MDA buffer (Очистить MDA
буфер)".
Прочие замечания
Редактируется только та часть программы, которая
еще не выполнена.
Это проблема может быть устранена при помощи "NC
reset (Сброс NC)".
3-32
03.96
Рабочая зона Станок
3.3.4 Обучение
Функция
При помощи функции "Teach in (Обучение)" можно
записать программу детали (главные программы и
подпрограммы) для движения частями или просто
детали через подвод и сохранение позиции функцией
"MDA (Преднабор)".
Имеются два способа записи программы с "Teach in
(Обучение)" и "MDA (Преднабор)".
1. Позиционирование вручную
2. Ручной ввод координат и осевой информации.
Таким образом ввод блоков (ввод, стирание, вставка) и
автоматическая вставка ручным подводом позиций
возможны только в местах, которые еще не выполнены.
Последовательность выполнения
1. Ручное позиционирование
Выбирается режим "MDA (Преднабор)" в рабочей зоне
"Machine (Станок)".
Выбирается функция "Teach in (Обучение)".
После выбора функции курсор спозиционировать в
первой пустой строчке буфера Teach in / MDA окна
"Teach in program".
3-33
Рабочая зона Станок
03.96
Токарные станки:
Нажать на "Axis (Оси)"
Фрезерные станки:
Выбрать ось для перемещения
и затем нажать на кнопку "+" или "-".
Название оси и путь перемещения изображается в
окне "Teach in program" на дисплее. Название и
позиции оси сохраняются в буфере как значения
системы координат детали.
Сохранение значений позиции:
Значение позиции оси можно изменять в буфере при
помощи записи этого блока программной кнопкой
"Save block (Запись блока)".
При использовании функции "Save block" впервые у
Вас запросится ввести имя программы обучения.
Программа обучения теперь установится на
продолжение процесса MDA/Teach in. Программа
обучения может быть снова установлена после
выбора "Jog (Ручной)" или "AUTO (Автомат)".
Дополнительные функции:
Спозиционировать курсор в нужной точке в окне "Buffer
(Буфер)". Ввести дополнительные функции (например
скорости подачи, вспомогательные функции и т.д.) в
программу (если разрешено).
Функции сохраняются.
3-34
03.96
Рабочая зона Станок
Стирание / вставка блока:
Спозиционировать курсор в нужной точке.
Блок сотрется автоматически.
Блок, сохраненный в памяти стирания автоматически
вставится перед строчкой, на которой расположен
курсор.
При включении режима "MDA (Преднабор)" и нажатии
на "NC start (Пуск NC)" движения и дополнительные
функции, введенные Вами, выполняются как блоки
программы. Во время выполнения программы на
дисплее отображается текущий блок в окне "Current
block (Текущий блок) (Текущий блок)".
2. Ручной ввод координат
Выбрать режим "MDA (Преднабор)" в рабочей зоне
"Machine (Станок)".
Сохранение значений позиции/дополнительных
функций:
Ввести координаты позиций перемещения и
дополнительные функции (подготовительные функции,
осевые функции и т.д.) в окне "MDA buffer".
Пустая строчка может быть вставлена нажатием
кнопки "Input (Ввод)".
Прочие замечания
Если смещение нуля изменено, оси осуществляют
компенсационные перемещения после пуска NC. Если
запрограммирован G64 в программе обработки детали
в режиме "Automatic (Автомат)", используется другая
конечная точка. Можно перелистывать через буфер с
"Direction keys (Кнопки направления)". Могут быть
использованы все G-функции
3-35
Рабочая зона Станок
03.96
3.4 Режим Автомат
3.4.1 Общие замечания
В режиме “Automatic (Автомат)” можно программу детали
выполнять полностью автоматически, т.е. это режим для
обычной обработки детали. Программа детали может быть
введена через V.24 интерфейс, непосредственно через
панель управления оператора или в режиме "MDA
(Преднабор)".
Предварительные Следующие условия должны быть выполнены перед
условия
выполнением программы детали:
• ссинхронизирована система измерения управления со
станком (подвод к референтной точке).
• сохранена программа детали для выполнения в
управлении.
• проверены необходимые значения коррекции или введены,
т.е. смещения нуля или инструмента.
• задействованы необходимые защитные блокировки.
3-36
содержание .. 6 7 8 9 ..
