Рабочая зона Станок

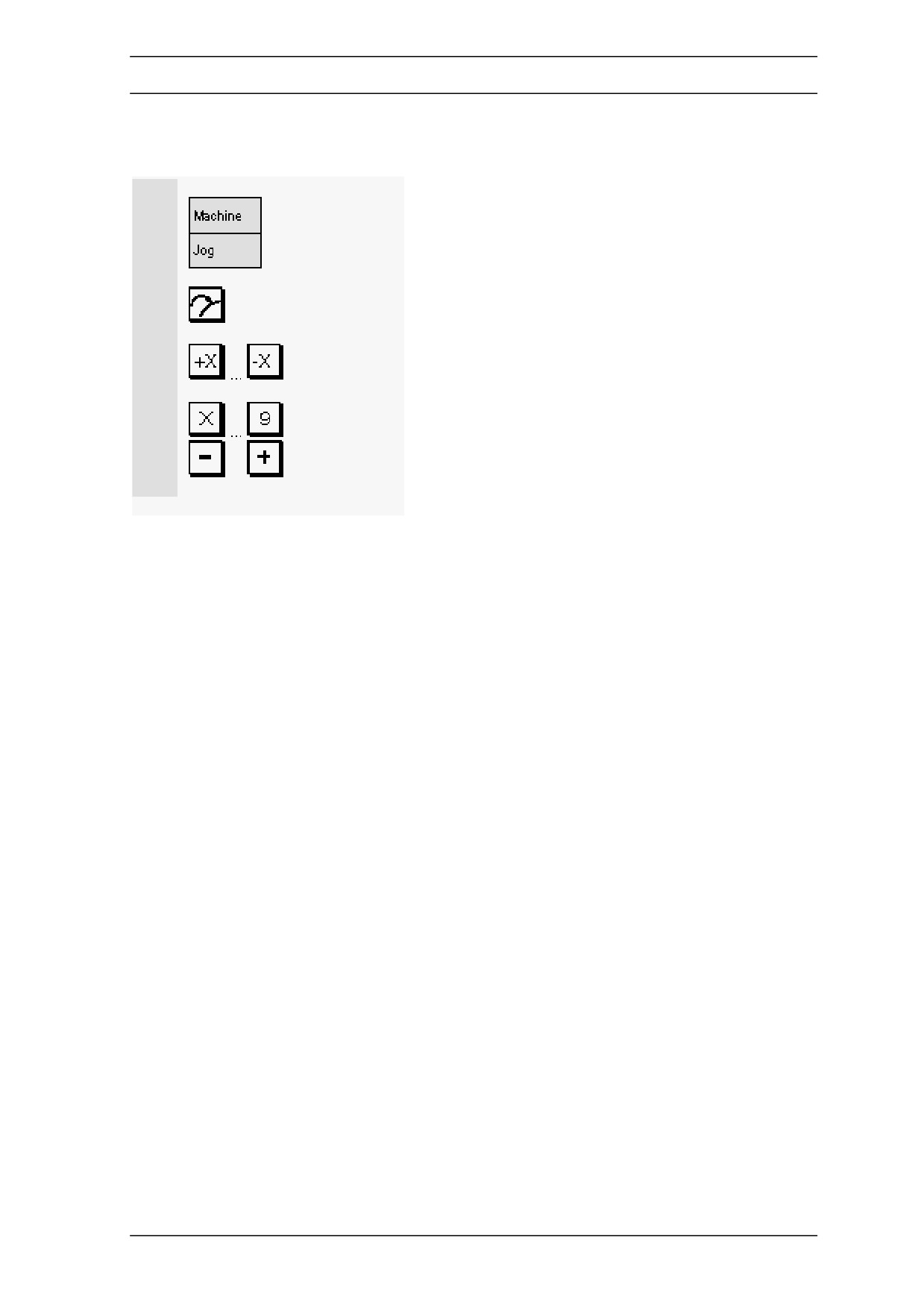

Повторный подвод

Выбрать рабочую зону "Machine (Станок)".

Выбрать режим "Jog (Ручной)".

Нажать на "Repos" для подвода контура.

Токарный станок:

Нажать на "+" или "-".

Фрезерный станок:

Выбрать нужную ось для перемещения и

затем нажать на "+" или "-".

Переместить ось на место прерывания.

3-49

Рабочая зона Станок

03.96

3.5.4 Корректировка программы

Функция

Как только управлением будет выявлена ошибка

синтаксиса в программе детали, обработка программы

прервется и ошибка синтксиса будет отображаться на

дисплее в строчке аварий.

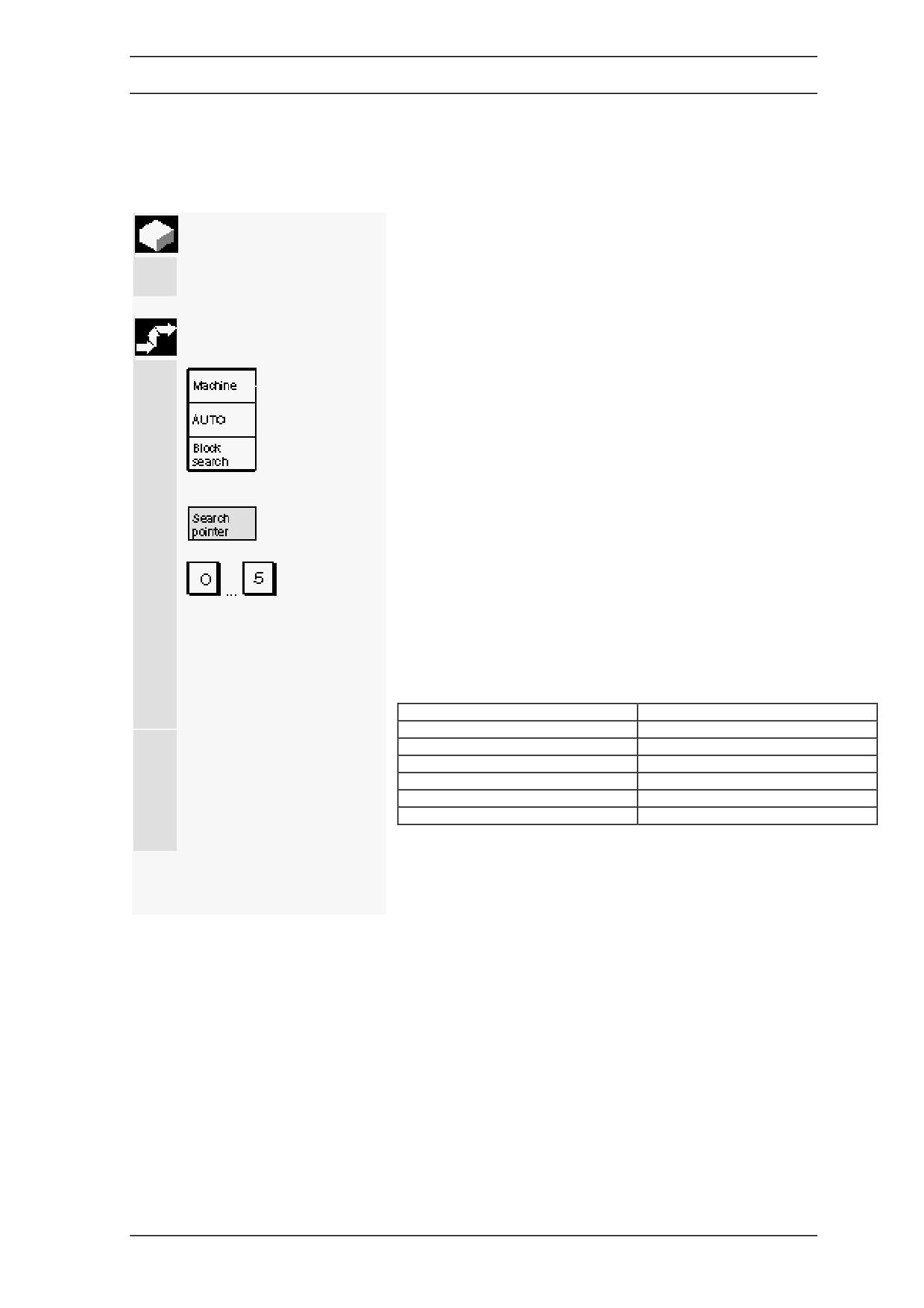

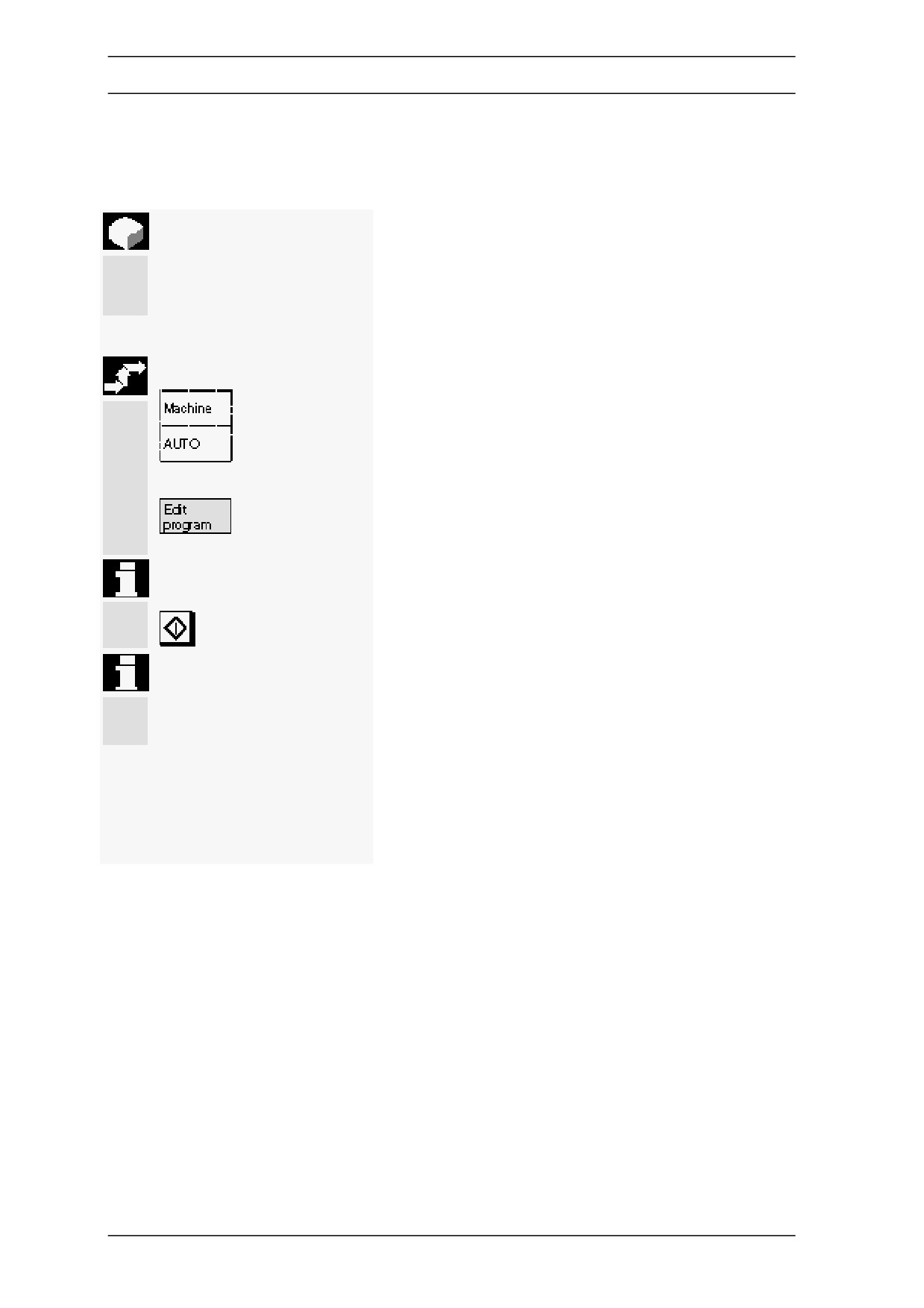

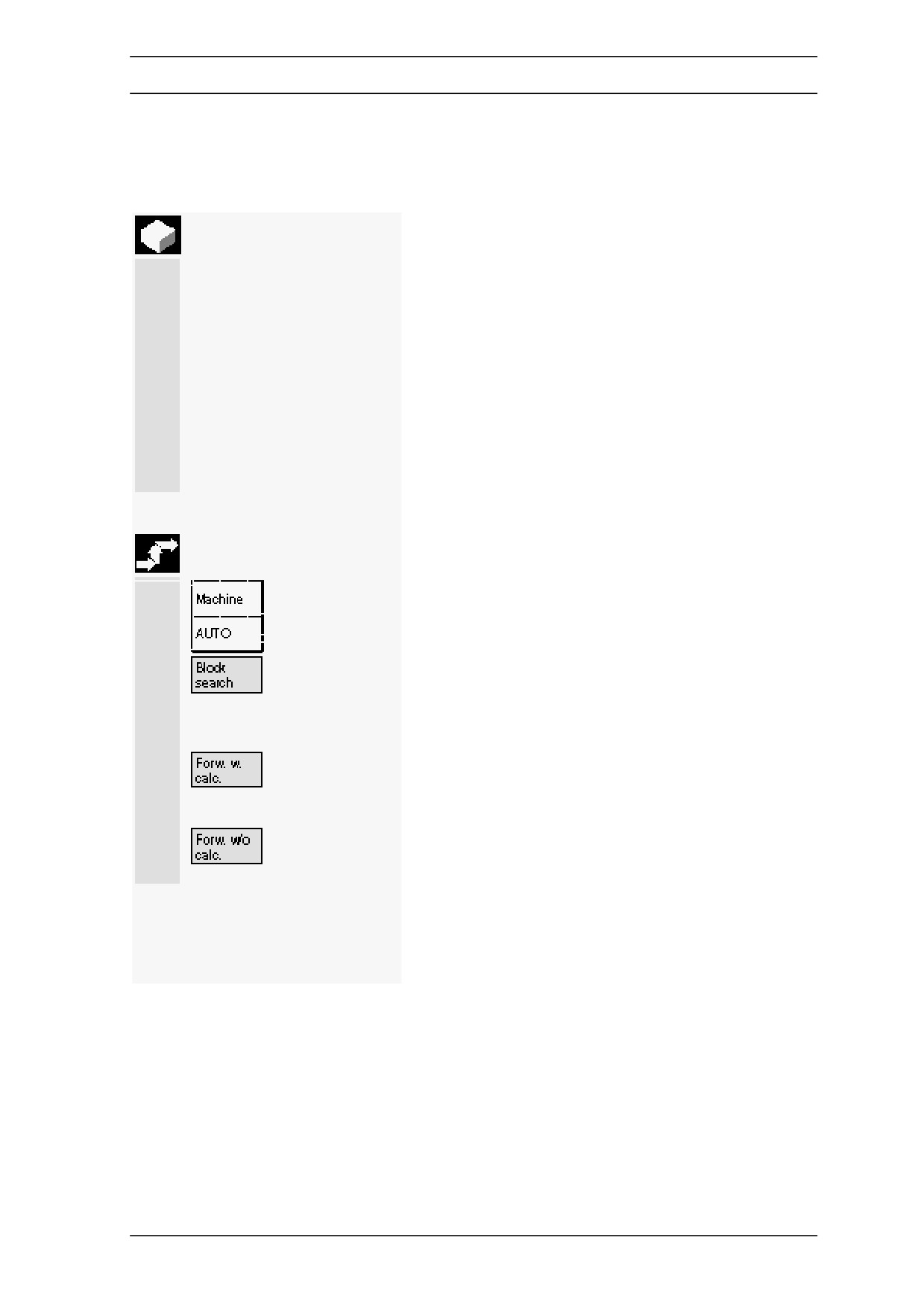

Последовательность выполнения

Выбрать режим "AUTO (АВТОМАТ)" в рабочей зоне

"Machine (Станок)".

Невозможно перешагнуть место прерывания.

Действует выключатель перебега скорости подачи.

Если можно исправить ошибку программирования,

дисплей сменится. Появится окно с неправильной

программой детали. Неправильный блок высветится и

может быть отредактирован.

Только те строчки могут быть отредактированы,

которые еще не выполнены.

После редактирования обработка может быть

продолжена кнопкой "NC start".

Если ошибка не может быть исправлена в состоянии

"Channel aborted (Отмена канала)", будет выдано

соответствующее сообщение при нажатии кнопки

"Correct porgram (Коррекция программы)".

В этом случае обработка должна быть прервана с "NC

reset". После этого программа детали может быть

откорректирована в программировании.

3-50

03.96

Рабочая зона Станок

3.5.5 Поиск блока

Функция

Поиск блока позволяет перемещать вперед или назад

программу детали к определенному месту. Имеются

три способа поиска:

1. Вперед вычислением

2. Вперед без вычисления

3. Назад без вычисления

Назначение поиска может определяться:

• прямым позиционированием или

• косвенно вводом номера блока, уровеня, имени

программы или строкой - поиском точки.

Последовательность выполнения

Выбрать режим "AUTO (АВТОМАТ)" в рабочей зоне

"Machine (Станок)".

Канал в состоянии сброса.

Выбирается программа, в которой должен

осуществляться поиск блока.

Действует функция "Block search (Поиск блока)".

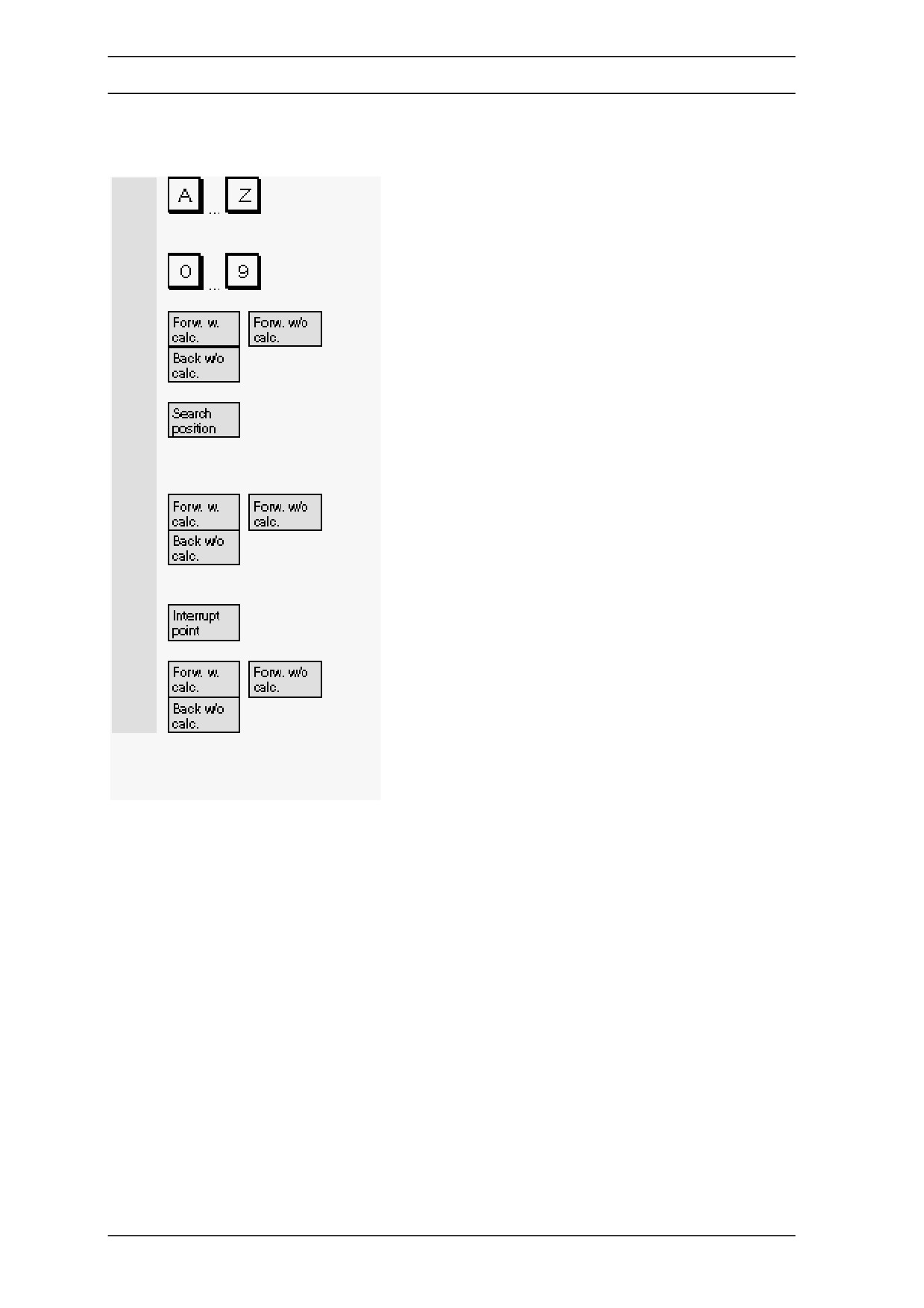

Поиск начинается, если нажата одна из следующих

программных кнопок:

Запуск поиска вперед с вычислением

В поиске с вычислением осуществляются те же

вычисления, что и в обычной работе программы, но

оси не перемещаются.

Запуск поиска вперед без вычисления

Поиск блока осуществляется без вычисления.

3-51

Рабочая зона Станок

03.96

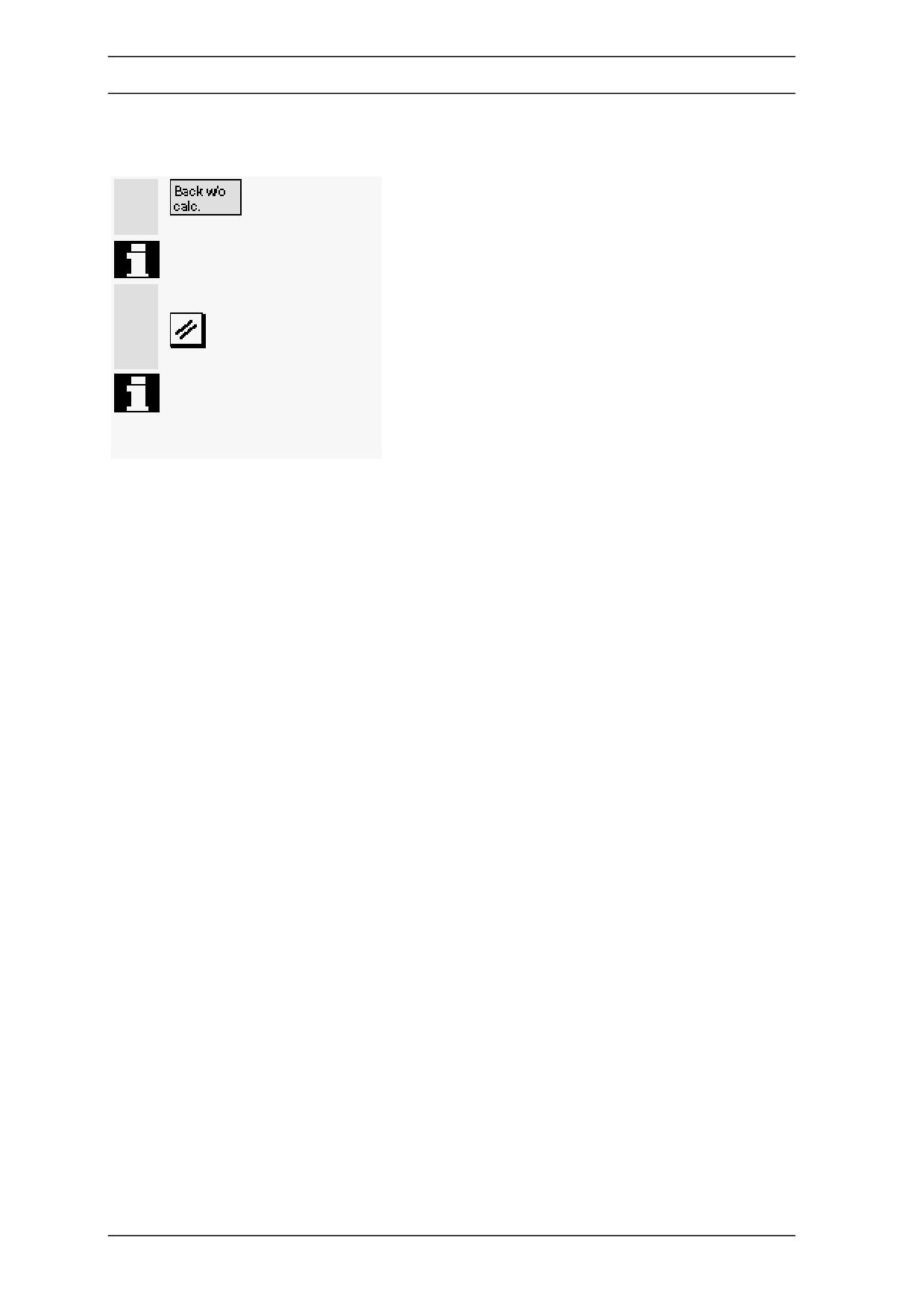

Поиск блока назад без вычисления

При поиске блока вычисления не осуществляются.

Если найдена нужный блок, этот блок станет

текущим

При нажатии на кнопку пуска NC, программа будет

запущена и обработка будет резюмировать в этом

найденном блоке.

Прервать работу можно кнопкой “Reset (Сброс)”

Если запущен поиск блока без вычисления, все

другие поиски должны быть также без вычислений.

3-52

03.96

Рабочая зона Станок

3.5.6 Определение назначения поиска

Функция

Можно искать для различных типов и назначений поиска

в программе.

Последовательность выполнения

Выбрать режим "AUTO (АВТОМАТ)" в рабочей зоне

"Machine (Станок)".

Вызвать функцию "Block search (Поиск блока)".

Определение назначения поиска в указателе поиска

При нажатии кнопки "Search pointer (Точка поиска)"

указатель программы отображается на дисплее и можно

войти в назначение поиска.

Тип поиска должен быть введен для назначения поиска

в поле ввода "Type (Тип)".

Информация о типе поиска обеспечивается в

диалоговой строке.

Различные типы поиска могут быть специальными для

различных уровней программы.

Могут быть введены следующие типы поиска:

Тип поиска

Значение в поле типа поиска

№ поиска

0

№ блока

1

Уровень

2

Любая строка символов

3

Имя программы

4

№ строки

5

3-53

Рабочая зона Станок

03.96

Необходимое назначение поиска (в соответствии с

типом поиска) может быть определено в поле "Search

destination (Назначение поиска)". Если тип и

назначение поиска не соответствуют, ввод не

принимается.

Соответствующее число ходов может быть введено в

поле "P" (счетчик ходов).

Можно начать поиск блока, выбрав "Search option

(Опция поиска)".

Также возможен поиск блока во вложенных

подпрограммах.

Определение назначения поиска в редакторе

программ:

Отображается выбранная текущая главная

программа.

Позиция курсора устанавливается в нужном месте в

программе детали.

Поиск блока начнется при выборе "Search option

(Опция поиска)".

Предварительное присвоение назначения поиска

с

места прерывания последней программы:

Указатель поиска присваивает данные с места

прерывания последней программы.

После начала поиска он идет к последнему месту, где

программа была прервана.

3-54

03.96

Рабочая зона Станок

Прочие замечания

При помощи "NC start (Пуск NC)" осуществляется

корректировочное перемещение осей между

текущей

актуальной позицией и позицией, перемещенной

поиском.

Текущая позиция определяется состоянием

программы (все поизиции осей, действующие осевые

функции) в начале выбранного блока.

Поиск может осуществляться поэтапно (повторно

на уровне или в

иерархии от уровня до уровня

программы).

3-55

Рабочая зона Станок

03.96

3.5.7 Сохранение

Функция

В режиме "AUTO (АВТОМАТ)" можно сохранить

технологические параметры (осевые функции, все

программируемые инструкции ...) в рабочей памяти

NC, в зависимости от позиции перключателя с

ключом. Можно также ввести и выполнить любой NC

блок.

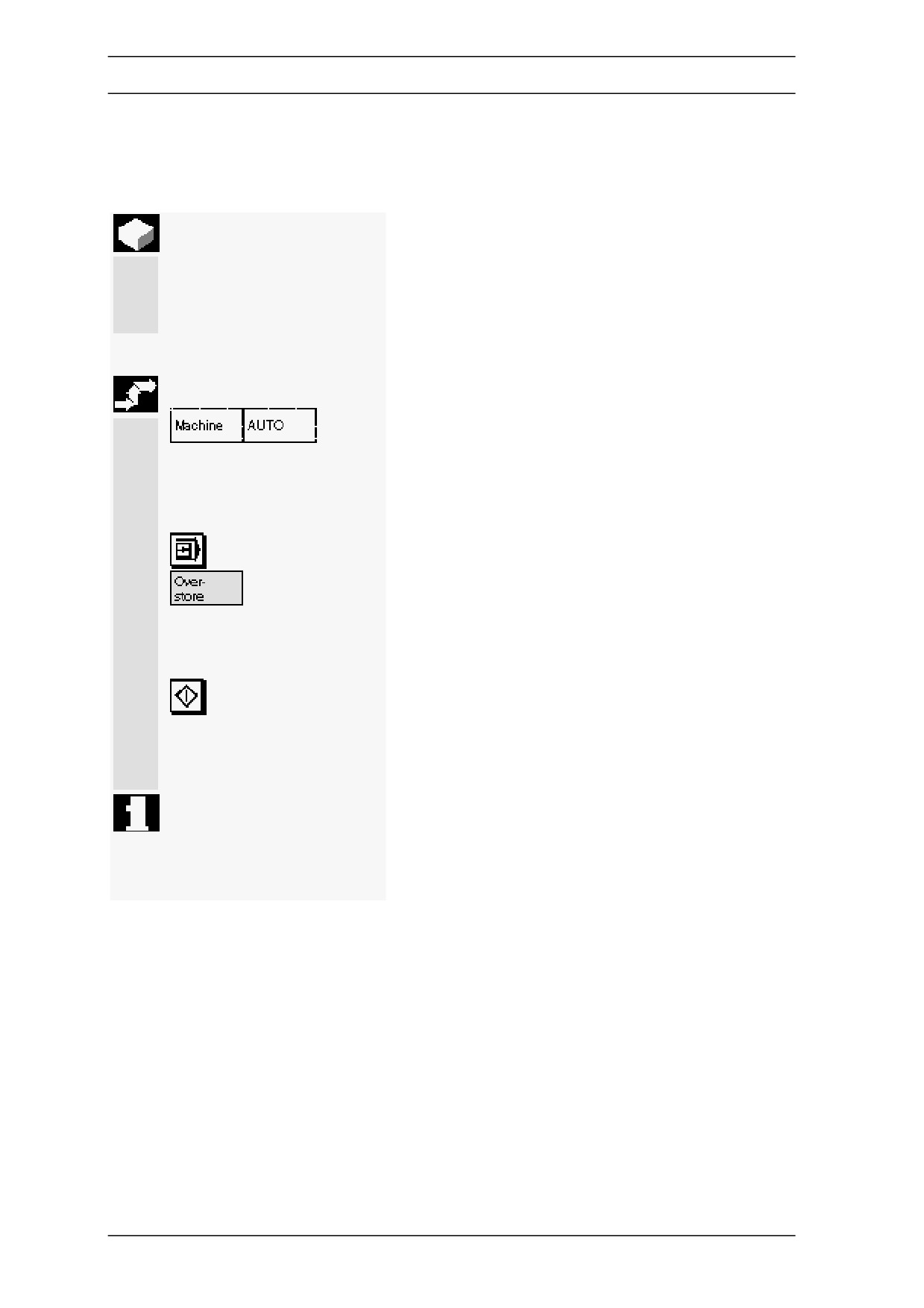

Последовательность выполнения

Выбирается режим "AUTO (АВТОМАТ)" в рабочей

зоне "Machine (Станок)".

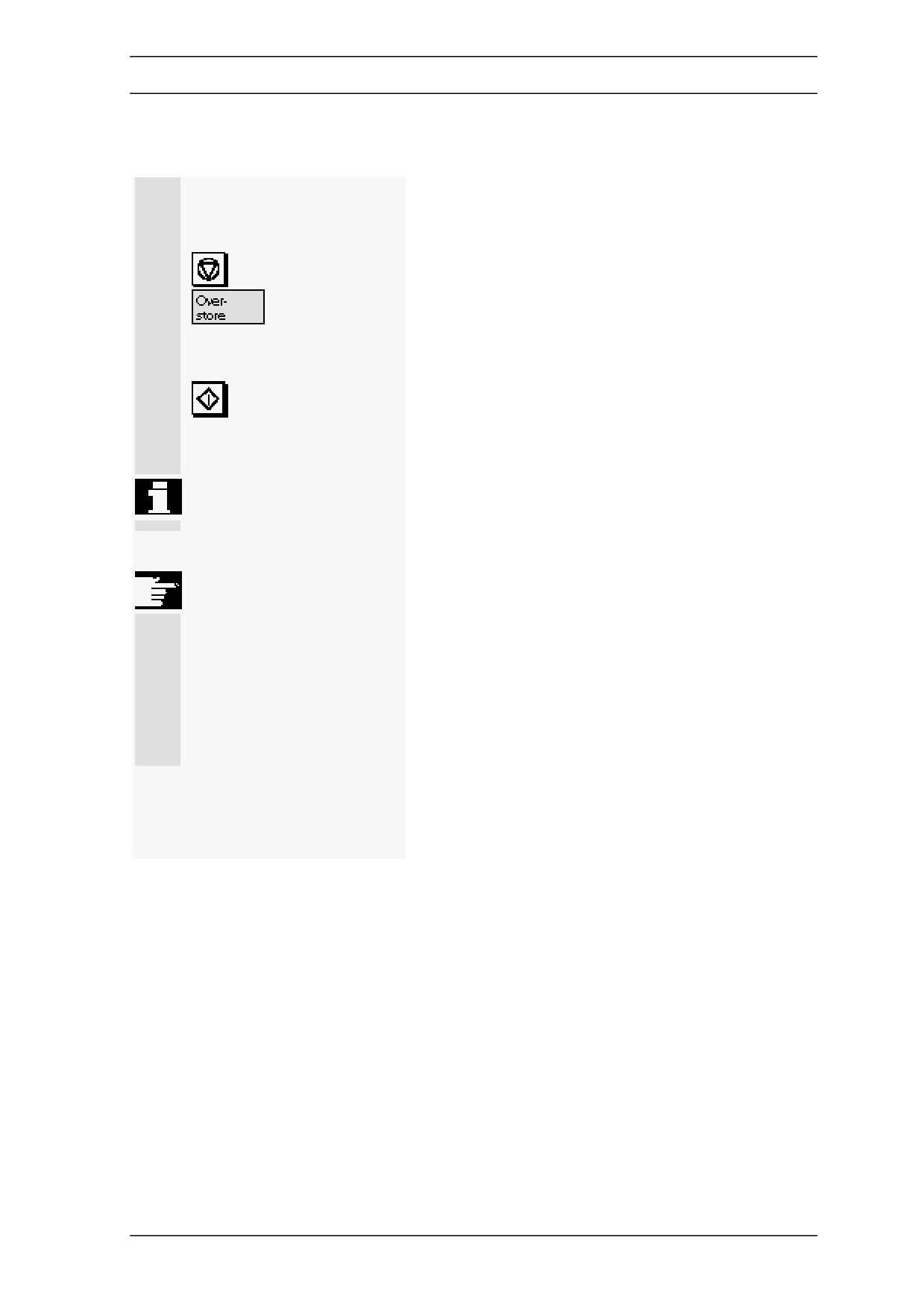

Сохранение единичным блоком

Программа автоматически останавливается на

границе следующего блока.

Открывается окно "Overstore (Сохранение)".

Программные кнопки маскируются.

В этом окне можно теперь ввести NC блоки для

обработки.

Выполняются введенные блоки, открывается окно

"Current block (Текущий блок)" и маскируются кнопки.

Окно "Overstore (Сохранение)" и соответствующие

кнопки не отображаются на дисплее снова, пока

"Channel interrupted (Прерывание канала)", "NC stop

(Стоп NC)" или "NC reset (Сброс NC)" снова

действуют.

Может быть добавлено больше блоков (в буфер

памяти), если эти блоки обработаны.

3-56

03.96

Рабочая зона Станок

Сохранение без единичного блока

Выбирается основное меню режима "AUTO

(АВТОМАТ)".

Программа останиваливается при помощи "NC Stop".

Открывается окно "Overstore (Сохранение)".

Программные кнопки маскируются

В этом окне можно теперь вводить блоки NC для

обработки.

Введенные блоки выполняются, открывается окно

"Current block (Текущий блок)" и кнопки маскируются.

Окно "Overstore (Сохранение)" и соответствующие

кнопки не отображаются на дисплее, пока "Channel

interrupted (Прерывание канала)", "NC stop" или "NC

reset" снова не задействуют.

Может быть добавлено больше блоков (в буфер

памяти), если эти блоки обработаны.

Прочие замечания

До нажатия кнопки "NC start" можно закрыть окно

кнопкой "Recall (Повторный вызов)".

Функция сохранения не осуществляется.

В режиме "AUTO (АВТОМАТ)" выбранная программа

может продолжает работать до сохранения при

повторном нажатии на "NC start".

Сохранение не влияет на программы в памяти

программ.

Можно только сменить режимы после снятия выбора

функции "Overstore (Сохранение)" при помощи кнопки

"Recall (Повторный вызов)".

3-57

Рабочая зона Станок

03.96

3.5.8 Инкрементное смещение нуля, DRF

Функция

При помощи смещения DRF резольвера) может быть

установлено дополнительное смещение через штурвал. Оно

действует в системе координат детали для геометрических

осей и специальных осей. При помощи этой функции

возможно, например, скорректировать износ инструмента в

запрограммированном блоке.

Включение/

Смещение DRF может включаться или выключаться в

выключение

соответствии с функцией "Program control".

Остаются сохраненными:

• после включения питания для всех осей

• после выключения DRF (снятие выбора DRF в программе

детали)

• после PRESETON (изменение действительного значения в

настройке).

Изменение DRF

Смещение DRF может быть изменено работой станка в

ручном режиме при помощи штурвала (действительное

значение на дисплее не изменяется).

Последовательность выполнения

Выбирается режим "AUTO (АВТОМАТ)" в рабочей

зоне "Machine (Станок)". Определяется назначение

обычных осей.

На дисплее появляется окно "DRF".

Переместить нужные оси при помощи маховичка.

С той же последовательностью выполнения можно

вернуть смещение DRF на значение "0".

3-58

Рабочая зона Станок

03.96

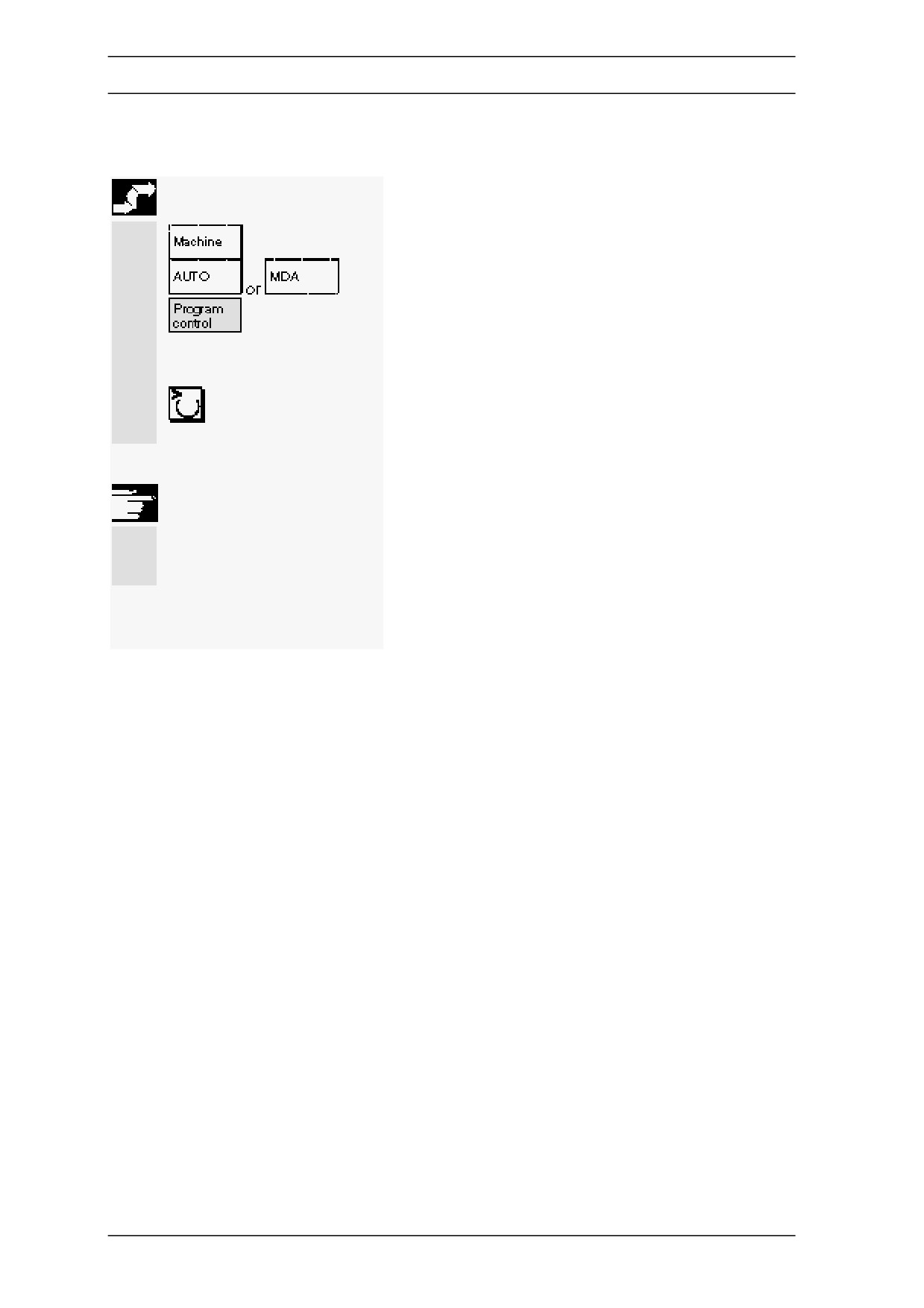

Последовательность работы

Выбирать режим “MDA (ПРЕДНАБОР)” или “AUTO

(АВТОМАТ)” в режиме “Machine (Станок)”

Отобразится окно “Programm control (Управление

программой)”

Установить курсор на нужное место

Каждый раз нажимая на кнопку “Toggle” Вы

активизируется или дезактивизируете выбранную

функцию.

Прочие замечания

Произведенные действия влияют на дисплей статуса

канала (см. раздел 2.3)

Дисплей статуса канала отображается независимо от

выбранного меню.

3-60
