Генеральная схема санитарной очистки территории муниципального образования город Ирбит (2016 год) - часть 10





Данный реагент используется в Европейских странах и сравнительно недавно поя-
вился на рынке России. Химический реагент изготовлен в соответствии с междуна-
Титульный список улиц, площадей и проездов МО город Ирбит, подлежащих механизированной
уборке,
родным стандартом SNS-EN ISO 9001: 2000, отличается длительным эффектом
воздействия и соответствует современным требованиям безопасности.
Способы борьбы с зимней скользкостью
При зимнем содержании автомобильных дорог применяют химический,
комбинированный, фрикционный и физико-химический способы борьбы с зимней
скользкостью.
Химический способ основан на использовании химических материалов, об-
ладающих способностью при контакте со снежно-ледяными отложениями перево-
дить их в раствор, не замерзающий при отрицательных температурах.
При химическом способе распределяют чистые ПГМ в твердом или жидком
виде, с целью предупреждения (профилактический метод) образования зимней
скользкости или ликвидации уже образовавшихся снежно-ледяных отложений
(снежный накат, стекловидный лед).
Применяют химический способ в различных регионах на дорогах I - II кате-
горий, а также с учетом народнохозяйственного и социального значения дороги.
Комбинированный способ (химико-фрикционный) предусматривает совме-
стное применение химических и фрикционных ПГМ.
Комбинированный способ применяют при необходимости ликвидации
снежно-ледяных отложений и повышения коэффициента сцепления на них. При
применении этого способа результат борьбы с зимней скользкостью получается
такой же, как и при использовании химических ПГМ.
Фрикционный способ применяют на дорогах (участках) III - IV - V катего-
рий, а также на дорогах, расположенных в регионах с продолжительными и устой-
чивыми низкими температурами (ниже -20 - -25°С), или где использование от-
дельных химических ПГМ запрещено.
Физико-химический способ заключается в придании противогололедных
свойств асфальтобетонному покрытию путем введения в асфальтобетонную смесь
антигололедного наполнителя «Грикол», который на поверхности покрытия созда-
ет гидрофобный слой, снижающий адгезию снежно-ледяных отложений к покры-
тию или предотвращающий их образование.
Применяют этот способ на участках дорог, подверженных частому гололе-
дообразованию (участках в горнойместности, у водоемов, ТЭЦ, на мостах, путе-
проводах, эстакадах и др.).
«Грикол» представляет собой тонкодисперсный порошок от светло-серого
до темно-серого цвета, растворимый вводе, спирте, не смешивается с углеводоро-
дами. По своим физико-химическим показателям должен удовлетворять ТУ 5718-
003-052-04773-95 «Антигололедный наполнитель «Грикол».
146
Титульный список улиц, площадей и проездов МО город Ирбит, подлежащих
механизированной уборке, а так же очередность их уборки в летний и зимний пе-
риоды года представлены в Приложении 3.
6.2. Количество технологических материалов, спецмашин и оборудования
Классификация подметально-уборочных машин
Подметально-уборочные машины предназначены для удаления загрязнений с
твердых дорожных и аэродромных покрытий, очистки территорий, сбора и транс-
портирования смета. Загрязнения на дорожном покрытии увеличивают проскаль-
зывание колес автомобильного транспорта, особенно в сырую погоду. Качествен-
ная очистка дорожных покрытий может повысить коэффициент сцепления колес с
дорогой на 12 -15 % и среднюю скорость движения транспорта, снизить непроиз-
водительные потери энергии на пробуксовывание колес. В загрязнениях на по-
верхности дороги 10 - 40 % составляют мелкодисперсные пылеватые частицы, ко-
торые при движении транспорта взвешиваются в воздухе, преимущественно на вы-
соте до 1,5 - 2 м. Скорость осаждения частиц диаметром 0,1 мм составляет 0,3 м/с,
а диаметром 10-3 мм уменьшается до 3×10-5 м/с. Запыленность воздуха над дорогой суще-
ственно снижает долговечность автомобильных двигателей и ухудшает санитарно-
гигиенические дорожные условия. Современные подметально-уборочные машины
должны обеспечивать также обеспыливание воздушной среды в полосе дороги.
Классификация подметально-уборочных машин показана на рис. 6.8. Подме-
тальные машины отделяют и перемещают смет без его подборки косоустановлен-
ной цилиндрической щеткой в сторону от направления движения машины. Поэто-
му их используют преимущественно для подметания внутридворовых территорий
и для уборки снега в зимний период.

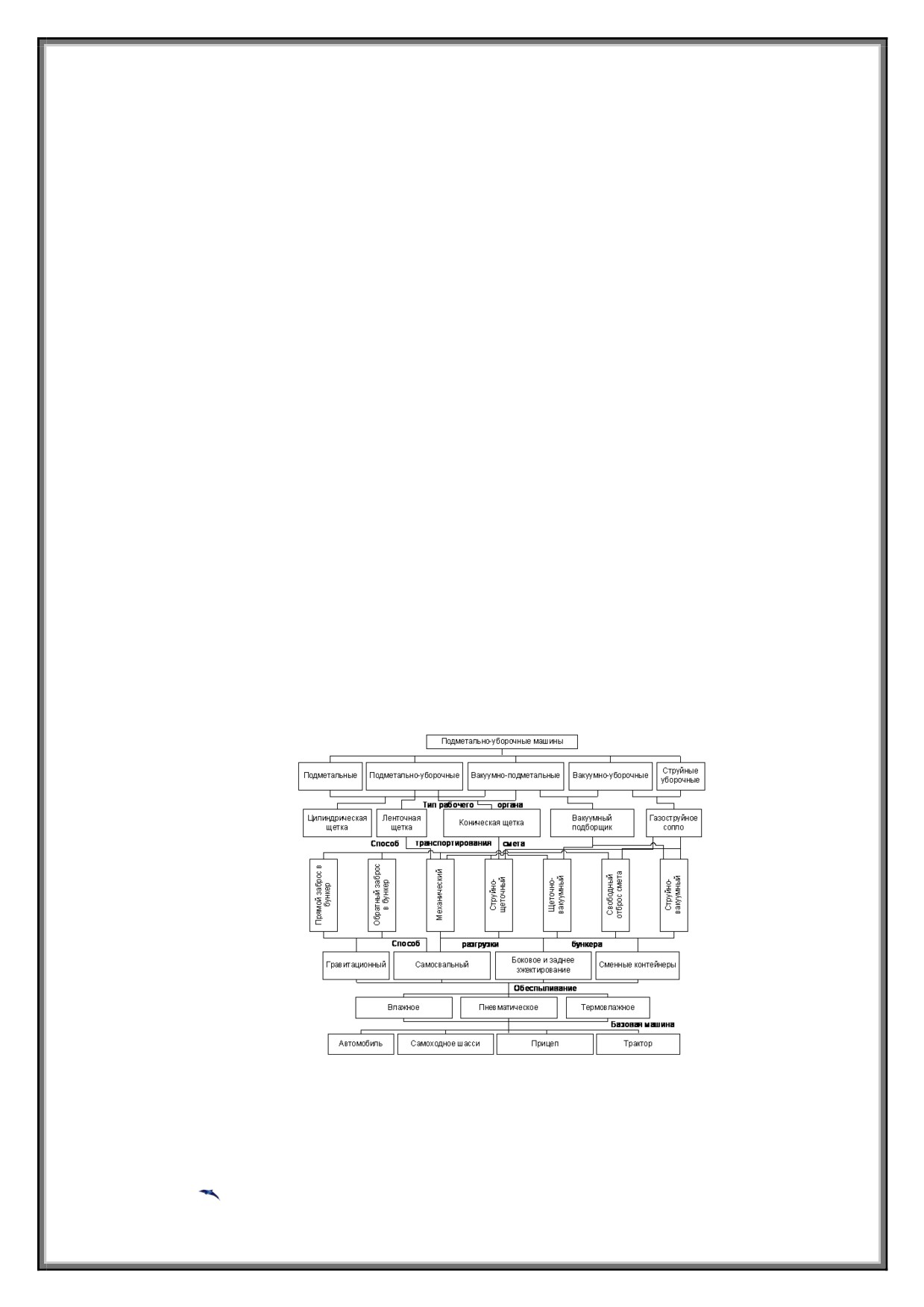

Рис. 6.8. Классификация подметально-уборочных машин
Более высокое качество очистки обеспечивают вакуумно-уборочные маши-
ны, оснащенные вакуумным подборщиком и пневматической системой транспор-
тирования смета в бункер-накопитель, и вакуумно-подметальные машины, на ко-
торых вакуумный подборщик используют в комбинации с подметальными щетка-
147
ми. По качеству очистки вакуумно-подметальные машины имеют преимущество,
так как щетки эффективно подают смет в вакуумный подборщик. Однако вакуум-
но-уборочные машины могут работать на более высоких скоростях с большей про-
изводительностью, поскольку скорость их движения не ограничена максимальной
скоростью взаимодействия ворса щеток с дорогой. Мощные вакуумно-уборочные
машины применяют для летней очистки аэродромов наряду со струйными убороч-
ными машинами, оснащенными газоструйным соплом и аналогичным по конст-
рукции газоструйным снегоочистителем. Общим недостатком машин с вакуумным
подборщиком или газоструйным соплом является высокая энергоемкость рабочего
процесса.
Рабочими органами подметально-уборочных машин бывают цилиндриче-
ские, конические (лотковые) и ленточные щетки. Цилиндрические щетки диамет-
ром окружности вращения до 1 м имеют горизонтальную ось вращения. Кониче-
ские (лотковые) щетки с расположением ворса по образующей поверхности конуса
с углом при вершине примерно 60° и осью вращения, наклоненной под углом 5 - 7°
к вертикали, предназначены для направленного отброса смета. Наименее распро-
странены вследствие малой надежности и эффективности ленточные щетки в виде
бесконечной цепи с закрепленными на ней щеточными секциями, которые одно-
временно с отделением смета от дороги транспортируют его в бункер.
На малогабаритных машинах для уборки тротуаров, особенно с навесным и
прицепным рабочим оборудованием, используют одноступенчатую систему транс-
портирования смета в бункер непосредственно ворсом щетки - прямым забросом
или когда бункер расположен позади щетки (рис. 6.9), обратным забросом «через
себя». Для этих способов характерна малая вместимость бункера (до 1 м3). Кроме
того, последний способ требует более высокой окружной скорости щетки и ком-
пенсации износа ворса. Наиболее широко используют многоступенчатое механиче-
ское транспортирование смета с параллельным оси вращения цилиндрической
щетки шнековым подборщиком и цепочно-скребковым транспортером. Недостаток
такой системы заключается в ее низкой надежности и большой металлоемкости.

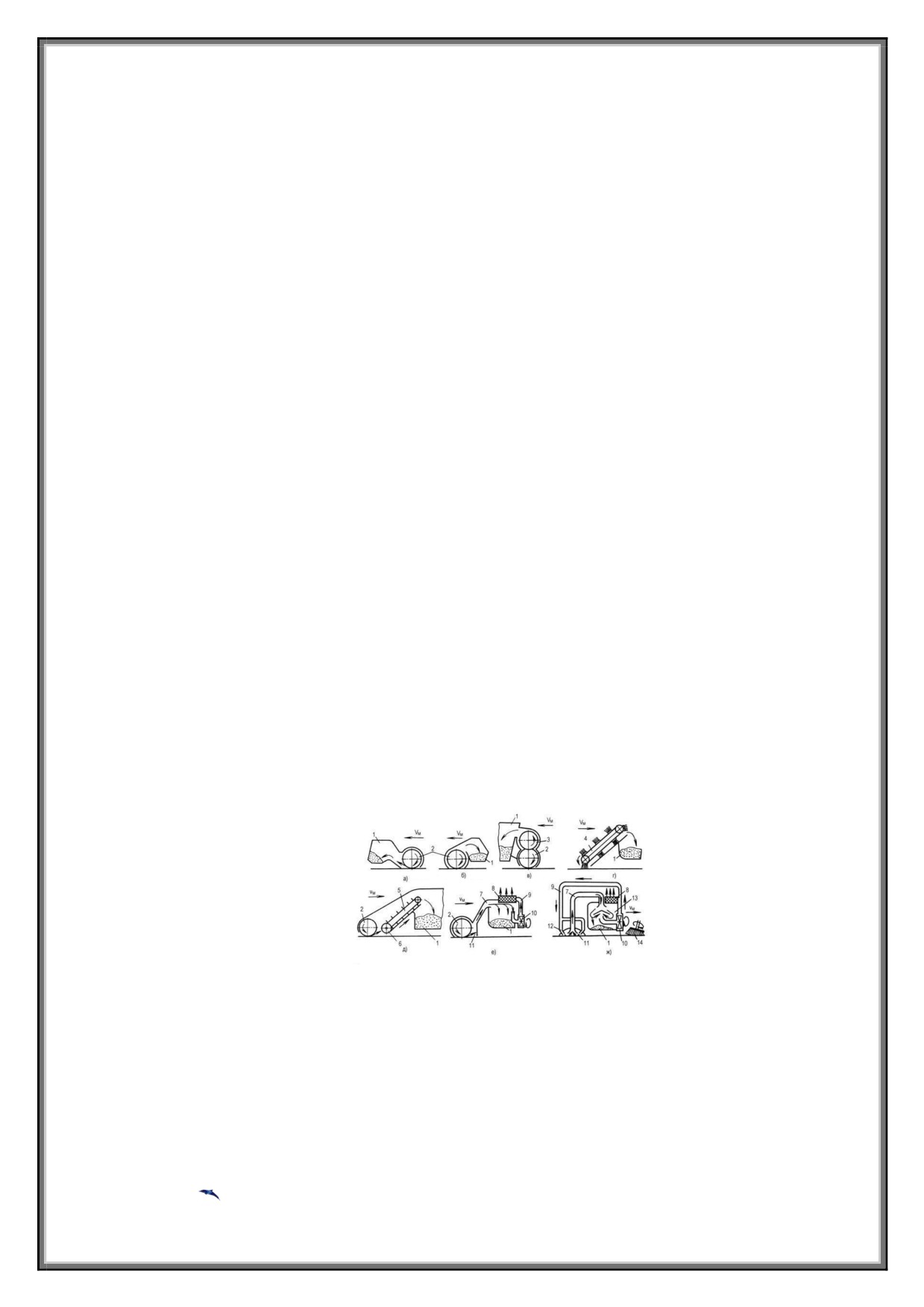

Рис. 6.9. Схемы рабочего оборудования подметально-уборочных машин:
а - с прямым забросом смета; б - с обратным забросом смета; в - с забросом смета лопастным метателем;
г - с забросом смета ленточной щеткой; д - со шнековым и цепочно-скребковым транспортерами; е - со
щеточно-вакуумным подборщиком и гравитационным отделением смета; ж - со струйно-вакуумным под-
борщиком и инерционным отделением смета; 1 - бункер; 2 - цилиндрическая щетка; 3 - лопастной мета-
тель; 4 - ленточная щетка; 5 - скребковый транспортер; 6 - шнек; 7 - всасывающий трубопровод; 8 -
фильтр; 9 - напорный трубопровод; 10 - вакуумный вентилятор; 11 - вакуумный подборщик; 12 - сду-
вающие сопла; 13 - циклон; 14 - коническая щетка
148
Перспективным является механическое транспортирование смета в бункер
промежуточным лопастным метателем. При щеточно-вакуумном (пневматическом)
транспортировании вспомогательная цилиндрическая щетка уменьшенного диа-
метра подает смет в вакуумный подборщик; на машинах может быть также уста-
новлен промежуточный транспортер. В струйно-вакуумном подборщике щеточный
ворс заменен сдувающими соплами, воздушные потоки которых обеспечивают от-
рыв загрязнений от дорожного покрытия и перемещение их к всасывающему тру-
бопроводу. Отделение крупного смета в бункере обеспечивается гравитационным
способом. Пылеватые частицы задерживаются тканевыми фильтрами с устройст-
вами для их периодической регенерации встряхиванием, вибрацией, обратной про-
дувкой и др. При струйно-вакуумной системе транспортирования через фильтр в
атмосферу выбрасывается не более 20-25% воздуха, остальная его часть без очист-
ки от пыли подается в сдувающие сопла, частично замыкая систему циркуляции
воздуха.
Способы разгрузки подметально-уборочных машин бывают:
гравитационный, когда смет высыпается из бункера под действием собственного
веса при открытии люка или задвижек;
самосвальный - поворотом бункера или контейнера;
принудительный - эжектированием вбок или назад с помощью подвижной стенки -
выталкивателя с механическим или гидравлическим приводом.
При небольшой вместимости бункера (до 2-3 м3) целесообразна разгрузка
смета непосредственно на обслуживаемом участке. Поэтому некоторые машины
оборудуют сменными стандартными контейнерами, а также механизмами выгрузки
смета в контейнеры или приемный бункер мусоровоза. В качестве дополнительно-
го оборудования подметально-уборочных машин используют выносной вакуумный
подборщик для уборки опавших листьев и загрязнений из труднодоступных мест,
электромагнитный брус для подбора металлического мусора на шоссейных дорогах
и аэродромах и др.
По способу обеспыливания воздушной среды при подметании различают
влажное обеспыливание путем мелкодисперсного разбрызгивания воды под давле-
нием 0,2 - 0,3 МПа через форсунки перед подметальными щетками и пневматиче-
ское обеспыливание, совмещенное с вакуумной системой транспортирования сме-
та. Норма расхода воды при влажном обеспыливании 0,02 - 0,025 кг на 1 м2 по-
верхности дороги; при увеличении расхода происходит прилипание смета к щетке
и дорожному покрытию и резкое снижение качества подметания. Перспективным
является термовлажное обеспыливание подачей водяного пара в зоны интенсивно-
го пылеобразования.
В качестве базовых машин для монтажа подметально-уборочного оборудова-
ния применяют маневренные автомобили малой и средней грузоподъемности, са-
моходные шасси, колесные тракторы и одноосные или двухосные прицепы.
Классификация поливо-моечных машин
Поливочно-моечные машины предназначены для поливки и мойки дорожных
покрытий, поливки зеленых насаждений, тушения пожаров, подвоза воды и других
149
специальных видов работ. В зимнее время поливочно-моечные машины использу-
ют в качестве базовых машин для навески плужно-щеточного оборудования снего-
очистителей.

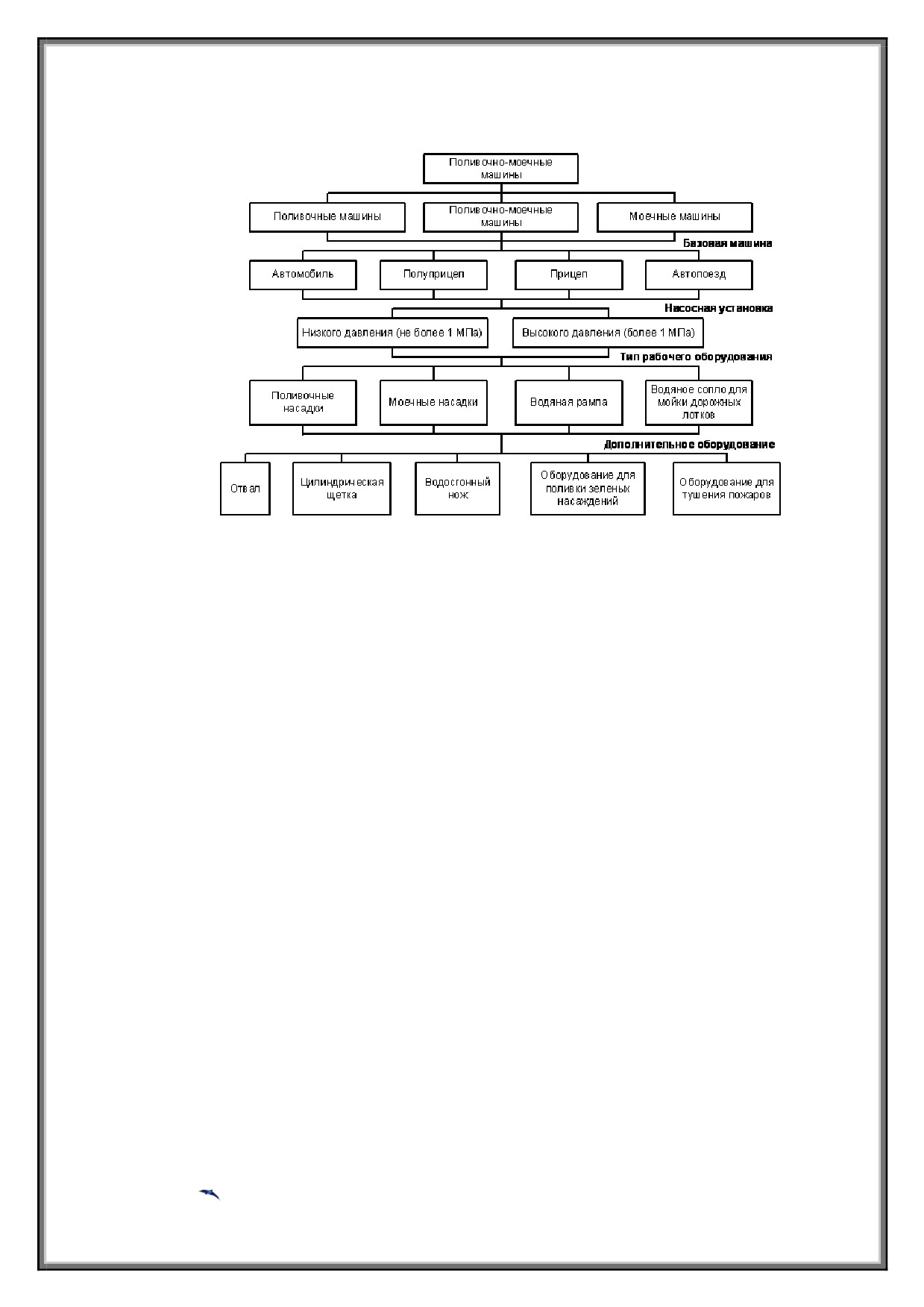

Рис. 6.10. Классификация поливочно-моечных машин
По назначению поливочно-моечные машины разделяют (рис. 6.10) на спе-
циализированные поливочные и моечные и наиболее распространенные универ-
сальные поливочно-моечные. Поливочно-моечные машины базируются на автомо-
бильных шасси, а также на грузовых полуприцепах и прицепах. По типу насосной
установки поливочно-моечные машины можно разделить на машины с низким (до
1,0 МПа) и с высоким давлением воды (более 1,0 МПа). Повышенное давление во-
ды при мойке дорожных покрытий позволяет уменьшить расход воды на единицу
площади покрытия вследствие более высокой кинетической энергии водяных
струй, однако требует дополнительных конструктивных мер, предупреждающих
преждевременное дробление этих струй и их аэродинамическое торможение.
Поливочно-моечные машины оборудованы сменными рабочими органами в
виде щелевых поливочных и моечных насадков. Поливочные насадки обычно ус-
танавливают симметрично относительно продольной оси машины, повернутыми
вверх под углом 15-20° и более к горизонту и разворачивают в стороны на угол
10°.

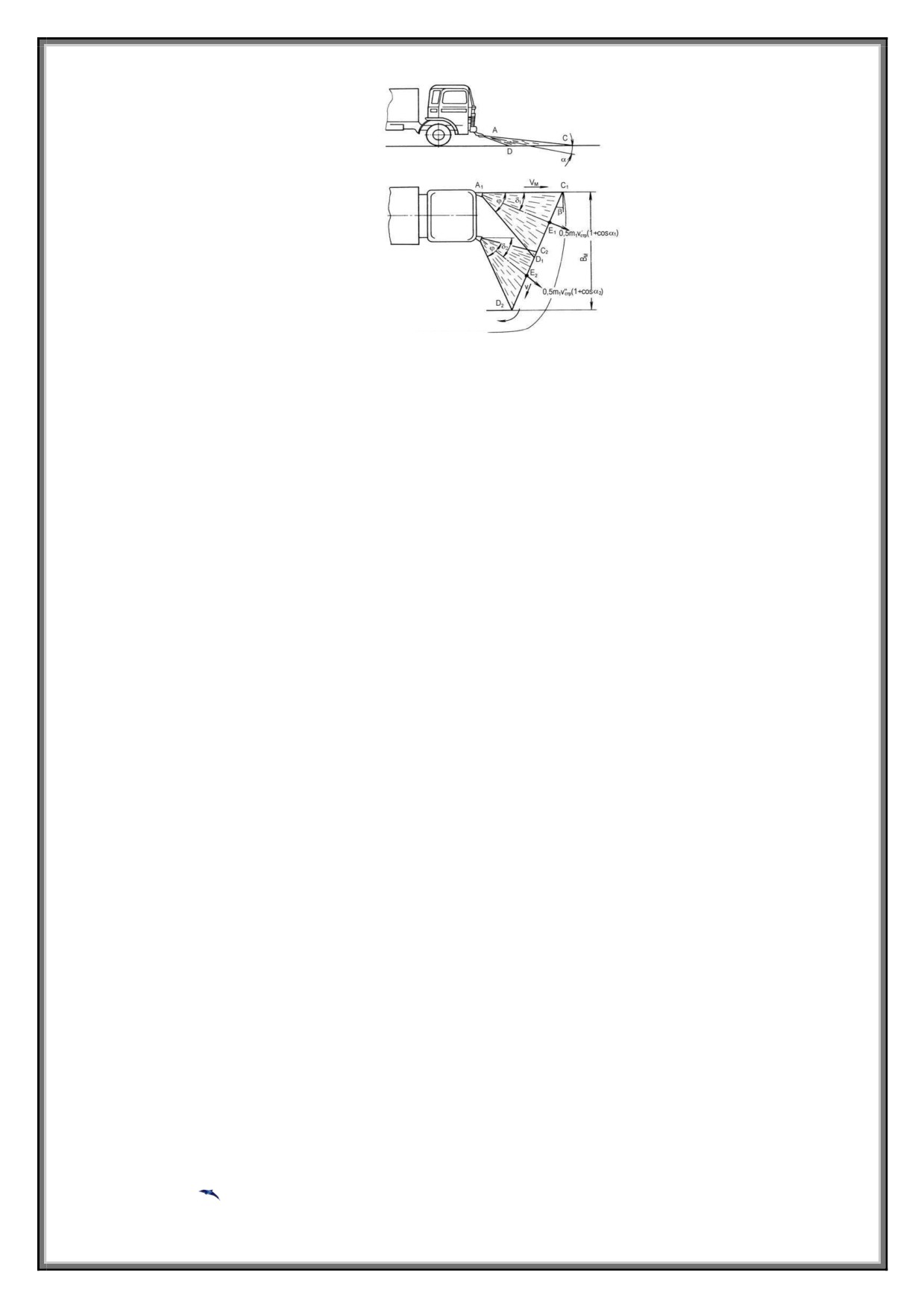

Моечные насадки обычно устанавливают повернутыми вниз под углом 10-
12° к горизонту (рис. 6.11) и несимметрично повернутыми вправо относительно
продольной оси машины для перемещения смываемых загрязнений с проезжей
части дороги в сторону дорожного лотка, откуда загрязнения удаляются с помо-
щью подметально-уборочных машин. Поливочно-моечные машины снабжают
двумя передними или двумя передними и одним боковым моечными насадками;
последний вариант позволяет значительно увеличить ширину мойки дорожного
покрытия.
150
Рис. 6.11. Схема взаимодействия моечного оборудования с дорожным покрытием
Кроме того, к основным видам рабочих органов относится водяная моечная
рампа в виде горизонтальной трубы с форсунками, установленной под углом в
плане, равным 70-80°, к продольной оси машины. Угол установки форсунок водя-
ной рампы относительно горизонтального дорожного покрытия существенно
больше, чем у моечных насадков, а длина моющих секторов меньше, что обеспечи-
вает более высокую скорость водяных струй на линии встречи с дорожным покры-
тием и соответственно меньший расход воды на единицу площади дорожного по-
крытия. Главный недостаток водяной рампы заключается в том, что ширина мойки
обычно не превышает габаритной ширины машины, тогда как при использовании
моечных насадков ширина мойки в 1,5-2,5 раза больше габаритной ширины маши-
ны и достигает 6-8 м.
В последнее время на поливочно-моечных машинах применяют принципи-
ально новый вид рабочего органа - водяное сопло для мойки дорожных лотков. Та-
кое сопло позволяет создать при движении машины вдоль лотка перемещающийся
водяной вал. Накапливающийся избыток воды с мусором периодически уходит в
сточные колодцы ливневой канализации.
Дополнительное оборудование поливочно-моечных машин включает перед-
ний косоустановленный отвал снегоочистителя, цилиндрическую подметальную
щетку со стальным или синтетическим ворсом. Некоторые зарубежные модели по-
ливочно-моечных машин оборудованы водосгонным косоустановленным ножом,
что улучшает качество очистки сильно загрязненных поверхностей и позволяет
уменьшить удельный расход воды. Дополнительным также является оборудование
для поливки зеленых насаждений и тушения пожаров. Рабочее оборудование поли-
вочно-моечной машины содержит сварную цистерну с верхней горловиной и ниж-
ним центральным клапаном с механическим, гидравлическим и электрогидравли-
ческим управлением из кабины водителя для перекрытия подачи воды к насосу.
Центральный клапан оборудован сетчатым фильтром. Центробежный водяной на-
сос с приводом от коробки отбора мощности устанавливают на раме автомобиля.
Сечение трубопроводов должно обеспечивать скорость воды не менее 0,2 - 0,3 м/с
при минимальных местных сопротивлениях. Поливочные и моечные насадки име-
ют шарнирное или конусное крепление для установки под необходимыми углами
во взаимно перпендикулярных плоскостях.
151
Машины для зимней уборки дорог
Для обеспечения нормальных условий работы и безопасного движения авто-
транспортных средств и пешеходов в зимний период предусматривается проведе-
ние работ по снегоочистке проезжей и пешеходной части дорог, бульваров и тро-
туаров, по уборке валов и удалению снежно-ледяных образований, а также устра-
нению гололеда. Указанные виды работ выполняют распределителями технологи-
ческих материалов, плужно-щеточными и роторными снегоочистителями, а также
автогрейдерами легкого и среднего типов, льдоскалывателями и снегопогрузчика-
ми.
Распределители технологических материалов ведут обработку дорожных по-
крытий обычно в зимнее время года. С их помощью по снежному покрову дорог и
тротуаров распределяют химические материалы, растворы которых имеют низкие
температуры эвтектик. Это способствует сохранению снегом сыпучего состояния,
что препятствует уплотнению и позволяет довольно легко сдвигать и сметать его с
дороги основными уборочными машинами (плужно-щеточными снегоочистителя-
ми). При этом наивысший эффект достигается при качественном перемешивании
реагентов со снегом, что обеспечивается большой интенсивностью движения авто-
транспорта или пешеходов. В качестве жидких реагентов используют растворы
хлористого кальция и хлористого магния, которые распределяются после неболь-
шой доработки поливомоечными машинами. К основным, вносимым в снег твер-
дым сыпучим материалам, относятся пескосоляная, пескореагентная и неслежи-
вающаяся смеси, а также реагент ХКФ в виде чешуек и гранул. Распределение сы-
пучих материалов по поверхности снега производится в основном с помощью вра-
щающегося разбрасывающего диска, подача материала на который из кузова осу-
ществляется путем перемещения кузова в наклонное положение, использования
вибрационных устройств или различных конструкций шнековых, ленточных и, в
основном, скребковых конвейеров.
Машины для распределения технологических материалов имеют одинаковые
конструкции, устанавливаются на шасси автомобилей, имеют вместимость кузова
2,2«6,5 м3, ширину посыпки 4« 10,5 м и производительность 120«237,5 тыс.
м2/ч. В общем случае универсальный разбрасыватель состоит (рис 6.12) из разбра-
сывающего диска, редуктора привода конвейера, бункера, рычага шибера, скребко-
вого конвейера, кузова машины, решетки, механизма натяжения конвейера, пульта
управления, насоса, надрамника, гидросистемы.

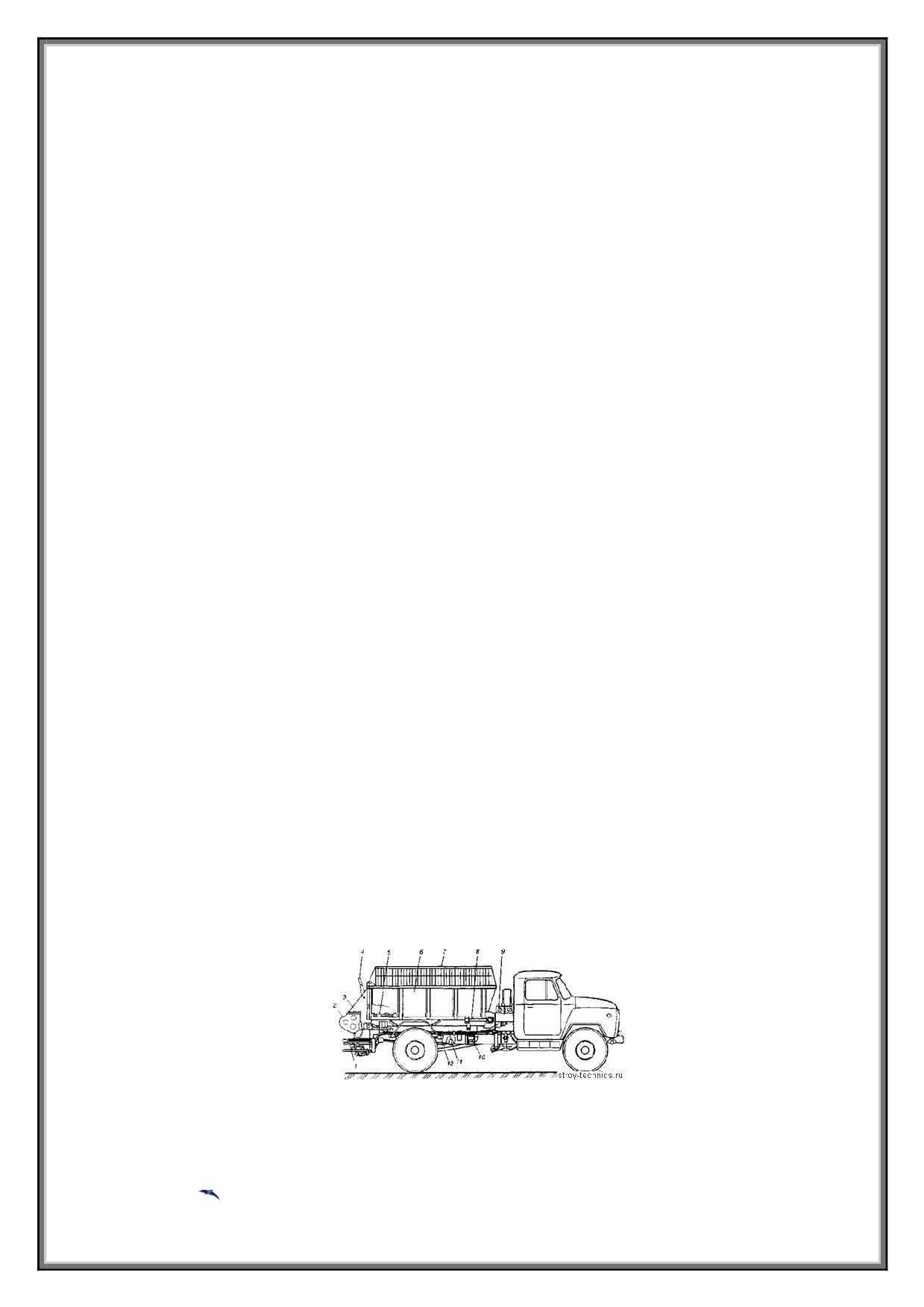

Рис. 6.12 Универсальный разбрасыватель
152

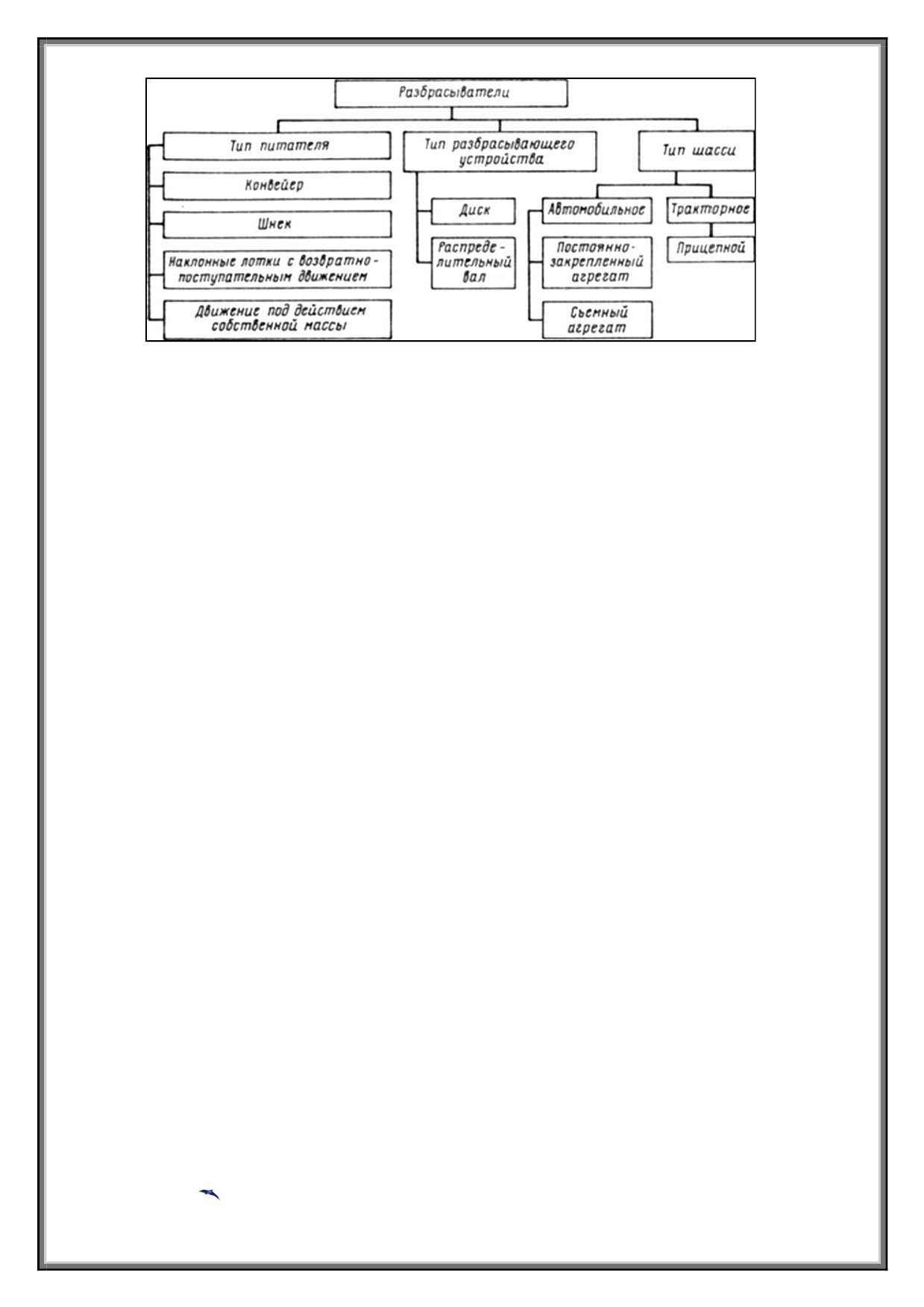

Рис. 6.13. Классификация распределителей минеральных и химических материалов
Распределители технологических материалов ведут обработку дорожных по-
крытий обычно в зимнее время года. С их помощью по снежному покрову дорог и
тротуаров распределяют химические материалы, растворы которых имеют низкие
температуры эвтектик. Это способствует сохранению снегом сыпучего состояния,
что препятствует уплотнению и позволяет довольно легко сдвигать и сметать его с
дороги основными уборочными машинами (плужно-щеточными снегоочистителя-
ми). При этом наивысший эффект достигается при качественном перемешивании
реагентов со снегом, что обеспечивается большой интенсивностью движения авто-
транспорта или пешеходов. В качестве жидких реагентов используют растворы
хлористого кальция и хлористого магния, которые распределяются после неболь-
шой доработки поливомоечными машинами. К основным, вносимым в снег твер-
дым сыпучим материалам, относятся пескосоляная, пескореагентная и неслежи-
вающаяся смеси, а также реагент ХКФ в виде чешуек и гранул. Распределение сы-
пучих материалов по поверхности снега производится в основном с помощью вра-
щающегося разбрасывающего диска, подача материала на который из кузова осу-
ществляется путем перемещения кузова в наклонное положение, использования
вибрационных устройств или различных конструкций шнековых, ленточных и, в
основном, скребковых конвейеров.
Для очистки городских дорожных покрытий от снега во время и после его
выпадения применяют плужно-щеточные снегоочистители. Работы выполняют по
специальной технологии, обеспечивающей качественную очистку дорог. Вначале
снежный покров обрабатывают реагентами, предотврашающими уплотнение снега
колесами автотранспорта и сохраняюшими его сыпучие свойства, а затем в работу
включается, в зависимости от ширины дорожного покрытия односторонней поло-
сы, несколько плужно-щеточных снегоочистителей. Они движутся друг за другом
«веером» от осевой линии или разделительного бордюра дороги, причем ширина
перекрываемой полосы для второй машины составляет 0,5 м, для третьей 0,35«0,4
м и т. д.
Рабочий
процесс
машины разделен
на
две
операции:
1) отделение отвалом (плугом) от дороги слоя снега со сдвиганием его в сторону;
153
2) дальнейшие разрушение и отбрасывание его в сторону цилиндрической щеткой
с образованием продольных валов. При этом резиновые ножи должны иметь рав-
номерную высоту и плотно прилегать к дорожному покрытию по длине отвала при
его опускании.
В соответствии с этим в зимнее время на поливомоечные, универсальные
машины и пескоразбрасыватели устанавливают сменные рабочие органы, состоя-
щие из плужного и щеточно-подметальноге оборудования.
Плужно-шеточные снегоочистители устанавливают в основном на шасси ав-
томобиля или на тракторе. Плужное оборудование снегоочистителя включает в се-
бя отвал с частично радиусной поверхностью и закрепленным на нем болтами сек-
ционным резиновым ножом, поворотную раму, механизм подъема отвала, сцепную
раму, соединенную с валом с толкающими штангами и толкающую раму. Отвал
может устанавливаться под углом 35 и 40° в обе стороны относительно оси маши-
ны путем перестановки крепежных пальцев в отверстиях дуги поворотной рамы.
Две трубчатые телескопические толкающие штанги служат амортизатором между
сцепной и толкающей рамами. Подъем плуга осуществляется гидроцилиндром.
В состав подметального оборудования входит цилиндрическая щетка с гид-
равлическим механизмом подъема-опускания, коническим редуктором, работаю-
щим через карданный вал от раздаточной коробки и цепной передачи с демпфи-
рующим устройством натяжения цепи. Все оборудование щетки закреплено на
специальной раме, а ось щетки установлена под углом 60«62° к продольной оси
машины.
Отечественные плужно-щеточные снегоочистители имеют ширину отвала
2160«3060 мм, ширину щетки 1600«2700 мм, диаметр щетки 500«600 мм. Они
перемещаются с рабочей скоростью 11«30 км/ч и имеют производительность
15000«75000 м2/ч.
Для очистки дорожных покрытий от свежевыпавшего снега, для перемеще-
ния его валов на свободные территории (газоны площадки и т. п.), а также для по-
грузки снега в автосамосвалы наряду с плужно-щеточными используют роторные
снегоочистители. В общем случае рабочий процесс этих машин состоит из отделе-
ния снега от основной массы или вала снега и сообщения последнему скорости, со-
ответствующей длине его отбрасывания или погрузки в транспортные средства. В
соответствии с этим указанные виды работ выполняют раздельно двумя или одним
рабочим органом совмещенного типа.
Роторные снегоочистители. Они используются при переброске свежевыпав-
шего и слежавшегося снега в сторону или погрузке в транспортные средства из
снежных валов и куч, образованных после работы плужно-щеточных снегоочисти-
телей. При этом роторным снегоочистителем отрывают слои снега от массива ре-
жущими органами, транспортируют его в метатель и отбрасывают в сторону или
по направляющему патрубку (аппарату) в транспортное средство. Следовательно, в
отличие от плужного снегоочистителя, который выбрасывает снег за счет движе-
ния машины вперед, в роторном снегоочистителе используется для этой цели вра-
щающийся рабочий орган. Конструкция и типы этих машин достаточно разнооб-
разны (рис. 6.14).
154

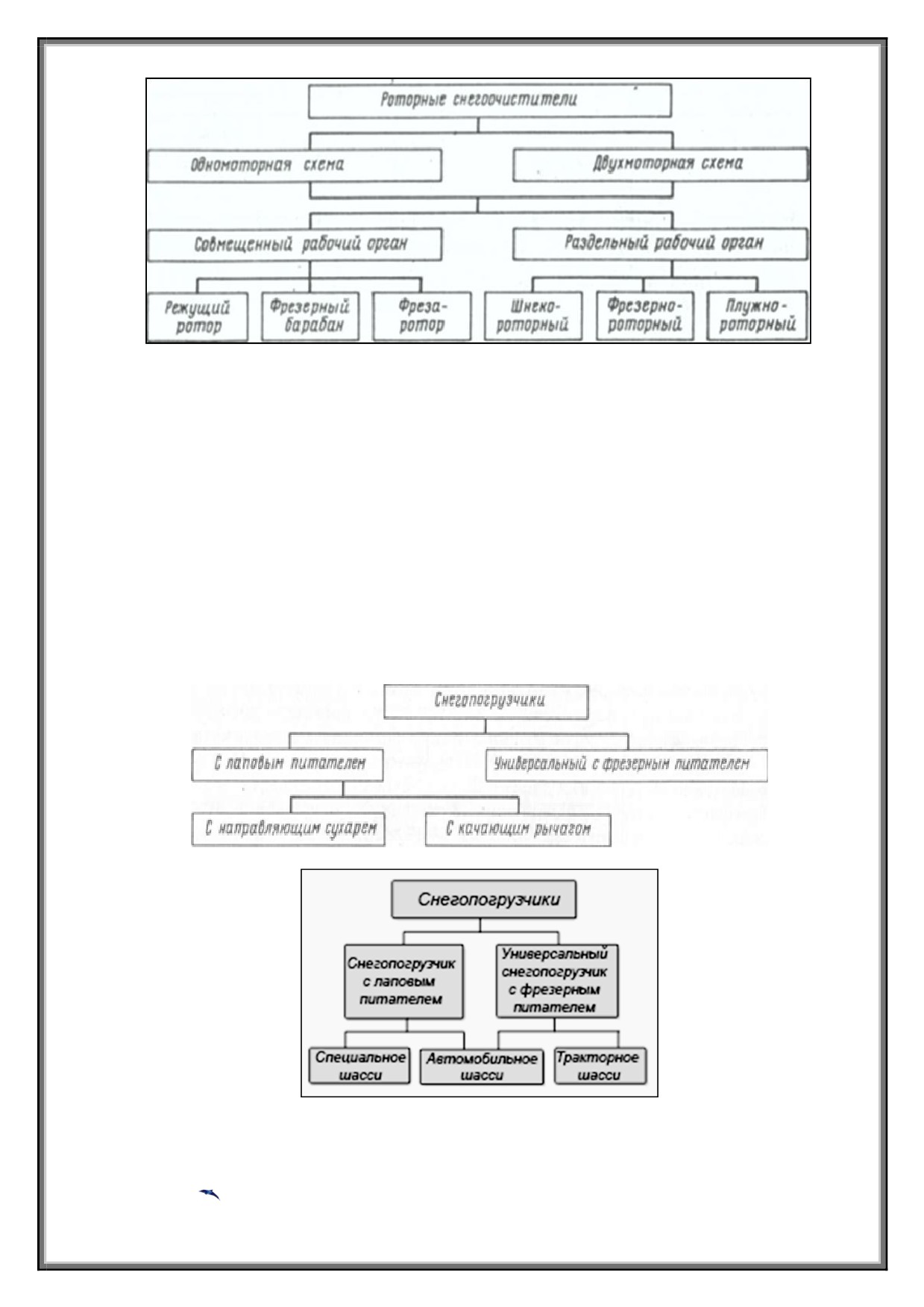

Рис. 6.14. Классификация роторных снегоочистителей
Из питателей снегопогрузчиков (рис. 6.15) наибольшее распространение по-
лучили лаповые питатели, устанавливаемые на лопате (раме питателя) перед ма-
шиной. Они состоят из рамы, диска, балансира и двух лап одинаковой конструк-
ции. На диске эксцентрично установлена ось балансира, который своим П-
образным пазом входит в направляющий сухарь, установленный на лопате. При
вращении диска балансир совершает колебательные, а лапа — захватывающие
движения. В последних конструкциях машин применяют лаповые питатели, у ко-
торых балансир шарнирно соединен с качающимся рычагом. Погрузчики с лапо-
выми питателями используют обычно при снегопогрузке. Двигаясь вперед, снего-
погрузчик отделяет из вала лапами питателя снег, который подает на скребковый
конвейер и загружает в транспортные средства.
Рис. 6.15. Классификация снегопогрузчиков
Рис. 6.16. Классификация снегопогрузчиков
155
Тротуароуборочные машины. Они предназначены для механизированной
уборки зимой и летом тротуаров, проездов, дворов, и заводских территорий с ас-
фальто- и цементобетонным покрытием.

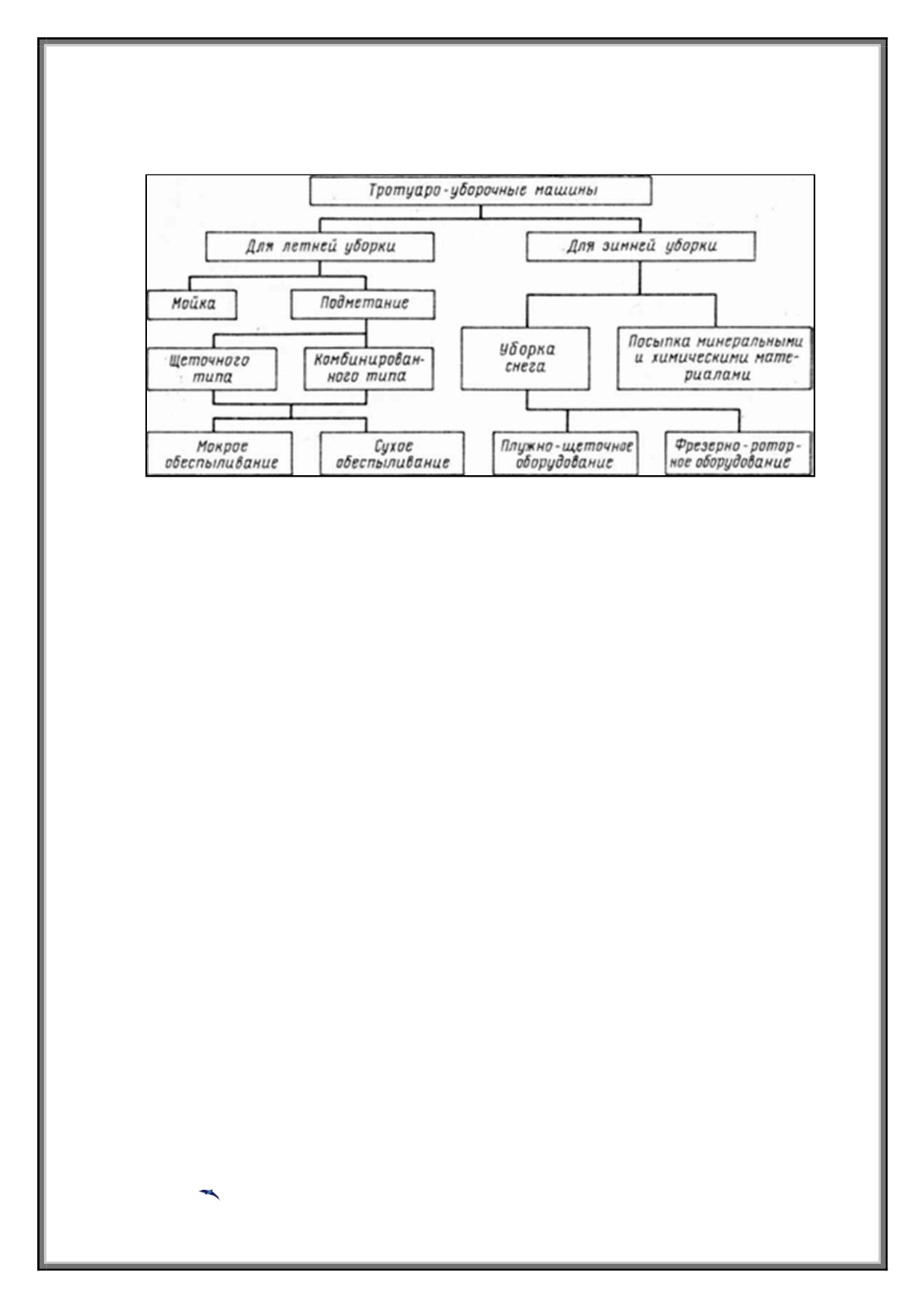

Рис. 6.17. Классификация тротуароуборочных машин
Расчет необходимого количества уборочных машин и механизмов на первую
очередь (5 лет) и расчетный срок (20 лет) для механизированной уборки террито-
рий
Летние уборочные работы
Расчет потребности в подметально-уборочных машинах для уборки дорог
Расчет потребности в подметально-уборочных машинах расчет велся для 4
видов машин ПУМ-99(ПУМ 473847), КО-326 (ОАО Мценский «Коммаш»), НПК
«Коммаш» КМ 23001, ВПМД-01 (ОАО «Дормаш»). Три последние марки машин
характеризуются вакуумной загрузкой смета.
Время работы на одной заправке водой:
TР1зв = Vв /(g × U × B)
где:
Vв - емкость бака для воды, л;
g - расход воды для увлажнения смета в зоне работы щеток, л/м².
U - рабочая скорость движения машины, км/ч;
В - ширина подметания, м;
156
Таблица 6.10. Характеристики спецтехники
Характеристика
ПУМ-
КО-326 (ОАО
«Коммаш»
ВПМД-01
99(ПУМ
Мценский
КМ 23001
(ОАО «Дор-
473847)
«Коммаш»)
маш»)
Емкость бака воды, Vв (л)
900
1200
1500
1800
Расход воды для увлажне-
0,05
0,05
0,05
0,05
ния смета в зоне работы ще-
ток, g - л/м²
Рабочая скорость движения
7,8
8
7
10
машины, U - км/ч;
Ширина подметания, В м;
2,9
2,5
2,3
3,2
Время работы на 1 заправке
0,80
1,20
1,86
1,13
водой TР1зв, час
Время работы до заполнения бункера сметом:
tСмСм/ (Q × B × U × Кп)
МСм -масса загружаемого смета, кг/м³;
Q - уровень засоренности покрытия, принимается 100 г/м²;
В - ширина подметания, м;
U - рабочая скорость движения машины, км/ч;
Кп - коэффициент качества уборки.
Данные расчета представлены в табл. 6.11
Таблица 6.11. Характеристики спецтехники
Характеристика
ПУМ-
КО-326 (ОАО
«Коммаш»
ВПМД-01 (ОАО
99(ПУМ
Мценский
КМ 23001
«Дормаш»)
473847)
«Коммаш»)
Масса загружаемого смета, кг
3000
5300
4500
7000
Рабочая скорость движения
7,8
8
7
10
машины, U - км/ч;
Ширина подметания, В м;
2,9
2,5
2,3
3,2
Коэффициент качества убор-
0,8
0,95
0,95
0,95
ки, Кп
Время работы до заполнения
1,66
2,79
2,94
2,30
бункера сметом, tсм, час
Расчетное число заправок во-
2,06
2,32
1,55
2,04
дой на загрузку бункера со
сметом, m
Время, затрачиваемое на поездку к месту заправки бункера и заполнение бункера
водой:
ТЗв= tв + 2× lВ/V
где
157
ТЗв- время затрачиваемое на поездку к месту заправки бункера и заполнение бун-
кера водой;
tв - время заправки бака водой, ч;
lВ
- среднее расстояние до пункта заправки водой, принимается равным - 10 км;
V - транспортная скорость движения машины, принимается одинаковой для всех
видов машин - 40 км/ч.
Расчетные данные представлены в табл. 6.12
Таблица 6.12. Время на поездку к месту заправки бункера и заполнение бункера водой
Характеристика
ПУМ-99
КО-326 (ОАО
«Коммаш»
ВПМД-01
(ПУМ
Мценский
КМ 23001
(ОАО «Дор-
473847)
«Коммаш»)
маш»)
Время заправки водой tв,
0,15
0,2
0,25
0,3
час
Среднее расстояние до
12
12
12
12
пункта заправки водой, lв,
км
Транспортная скорость
40
40
40
40
движения машины, V,
км/час
Время, затрачиваемое на
0,75
0,8
0,85
0,9
поездку к месту заправки
бункера и заполнение бун-
кера водой, Тзв, час
Время, затрачиваемое на поездку к месту разгрузки бункера со сметом:
TСм= tСм + 2× lСм/V
где
TСм- время, затрачиваемое на поездку к месту разгрузки бункера со сметом и раз-
грузку бункера со сметом;
tСм - время разгрузки смета, ч;
lСм
- среднее расстояние до пункта разгрузки смета, км;
V - транспортная скорость движения машины, км/ч.
Таблица 6.13. Время, затрачиваемое на поездку к месту разгрузки бункера со сметом
Характеристика
ПУМ-99
КО-326 (ОАО
«Коммаш»
ВПМД-01
(ПУМ
Мценский
КМ 23001
(ОАО «Дор-
473847)
«Коммаш»)
маш»)
Время разгрузки смета tсм,
0,05
0,1
0,15
0,2
час
Среднее расстояние до мес-
10
10
10
10
та разгрузки смета, lсм, км
Транспортная скорость дви-
40
40
40
40
жения машины, V, км/час
Время, затрачиваемое на по-
0,55
0,6
0,65
0,7
ездку к месту разгрузки и
разгрузку смета, Тсм, час
158
Чистое время уборки:
Т
Т
m
Р1Зв
Т
mnТ
уб
Р1Зв
m(Т
Т
) Т
Р1Зв
Зв
см
где Туб- чистое время уборки,
Т - чистое время работы при полуторосменном режиме -11,5 ч;
n - число полных циклов работы;
m - число расчетное заправок водой на загрузку бункера со сметом.
Чистое время уборки при организации пунктов разгрузки смета в местах заправки
водой:
Т
Т
m
Р1Зв
Т
mnТ
уб
Р1Зв
m(Т
Т
)
t
Р1Зв
Зв
см
Эксплуатационная производительность подметально-уборочной машины опреде-
ляется при полуторасменном режиме работы:
ПЭксп= ТУборки ×В ×U
где:
ТУборки - чистое время уборки,
В - ширина подметания, м;
U - рабочая скорость движения машины, км/ч.
Необходимое количество подметально-уборочных машин определяется по форму-
ле:
N = S/ ПЭксп ×KВых× r
Где,
S -убираемая площадь, м²;
KВых- коэффициент выхода машин на линию;
ПЭксп- эксплутационная производительность 1 машины,
r - количество рабочих дней необходимых для уборки всей территории (принима-
ется равным 5)
KВых=0,9
При организации перегрузки смета в пунктах заправки водой (табл. 6.14):
Таблица 6.14. Эксплуатационная производительность спецтехники
Характеристика
ПУМ-
КО-326 (ОАО
«Коммаш»
ВПМД-01
99(ПУМ
Мценский
КМ 23001
(ОАО «Дор-
473847)
«Коммаш»)
маш»)
Чистое время уборки Туб, час (по-
5,05
6,11
6,84
5,46
лут. раб. день)
Чистое время уборки Туб, час (од-
3,51
4,25
4,76
3,80
носм. раб.день)
Эксплуатационная производитель-
114191
122198
110128
174821
ность, Пэксп, м²/сут, (полут. раб.
день)
Эксплуатационная производитель-
79437
85008
76611
121615
ность, Пэксп, м²/сут, (односм. раб.
день)
159
Ввиду наибольшей производительности машины ВПМД-01 (ОАО «Дормаш») рас-
чет необходимого количества машин производился для спецтехники указанной
марки.
Основные достоинства автомобиля ВПМД-01
- Прочная конструкция и высококачественные материалы гарантируют длительный
срок службы, а также обеспечивают максимальную экономичность и
функциональность машины
- Самая современная технология двигателей
- Высокая всасывающая способность
- Удобство обслуживания и технического ухода
- Высокая экономичность.

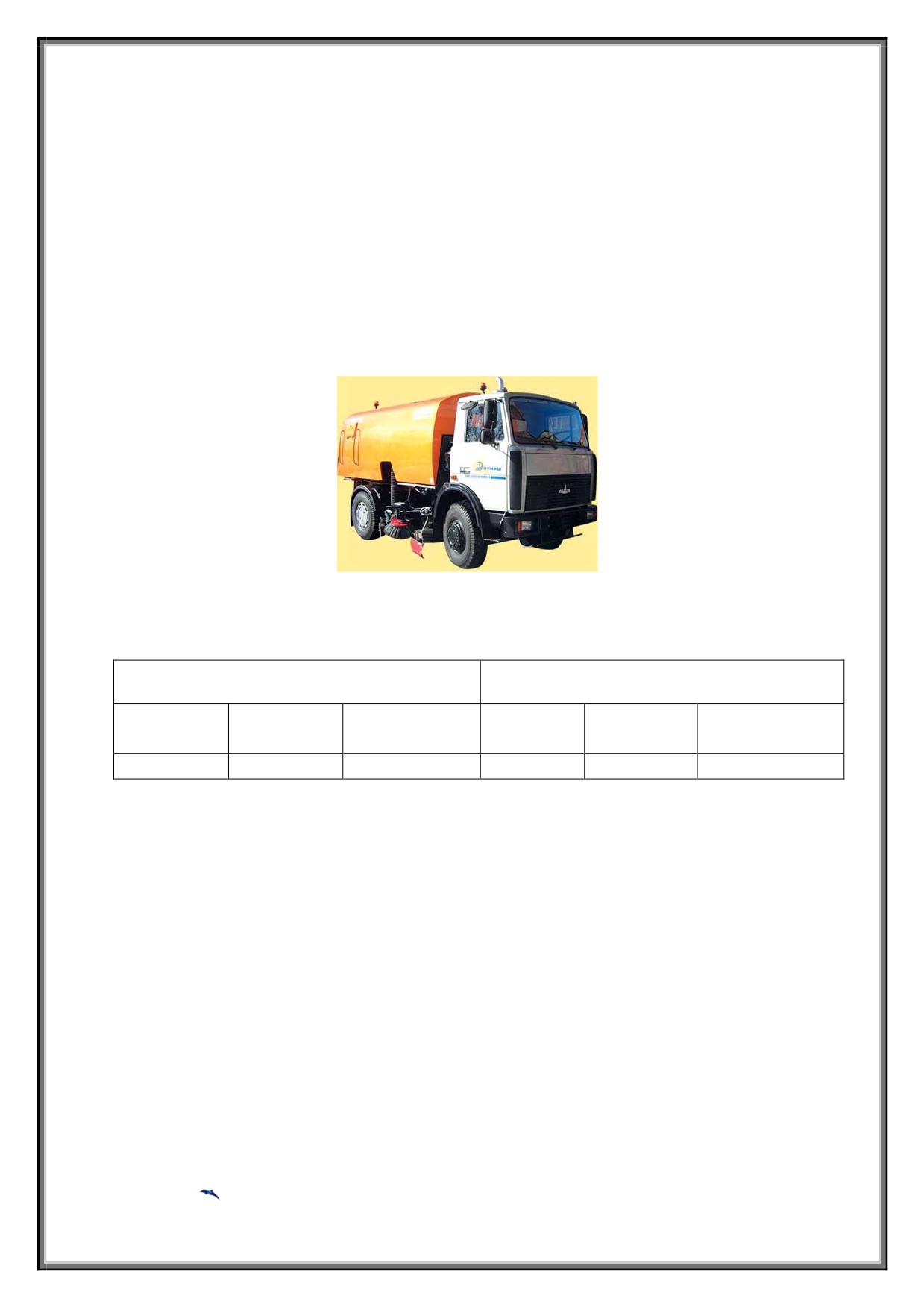

Рис. 6.18. Вакуумная подметально-уборочная машина ВПМД-01.
Таблица 6.15. Необходимое количество подметально-уборочных машин для уборки проез-
жей части в МО город Ирбит
Площадь механизированной уборки, кв. м.
Потребное количество машин ВПМД-01,
шт.
Существ.
На первую
На расчетный
Существ.
На первую
На расчетный
положение
очередь
срок
положение
очередь
срок
678000
900000
960000
1,2
1,6
1,8
Принимаем N=2 машины марки ВПМД-01 при прогнозируемых объемах
уборки, на первую очередь и N=2 машины на расчетный срок.
Расчет количества машин для мойки дорожных покрытий.
Эксплуатационная производительность поливомоечных машин при мойке
проезжей части:
Пп= U ×T × [(l-t3 /(tм +t3)]
где:
U- рабочая скорость движения, км/ч;
Т- чистое время работы на линии, ч;
tм - время мойки (поливки) при одной заправке цистерны водой, ч;
t3 - время на заправку цистерны водой, ч;
Время, затрачиваемое на мойку(поливку) при одной заправке цистерны:
160
tм= Vц/(1000 × g × U × В)
Для МКДС 4107 установим численные выражения величин, входящих в формулу:
VцМКДС4107 = 10800 л;
Вмойки = 8,5 м;
Вполив= 20 м;
gм =0,8 л/м²
gп= 0,2 л/м²
UМ= 10 км/ч;
UП= 20 км/ч;
Время, затрачиваемое на мойку (поливку) при одной заправке цистерны (при сред-
ней ширине обрабатываемой полосы 8,5м):
tМ МКДС 4107= 10800/(1000 × 0,8 × 10 × 8,5) = 0,16 ч
tП МКДС 4107= 10800/(1000 × 0,2 × 20 × 20) = 0,135 ч
Время, на заполнение цистерны водой tм= 0,3 ч; время на заправку цистерны водой:
t3= tм+ 2Lв/V
t3= 0,3 + 2 × 5/40 = 0,55 ч
Производительность при мойке при 1,5-сменном режиме:
ПМ МКДС 4107= 10×10,8×[1-0,55/(0,55 + 0,1)] = 16,61 км/смену;
Производительность при поливке:
ПП МКДС 4107= 20×10,8 ×[1-0,55/(0,55 + 0,08)] = 27,43 км/смену

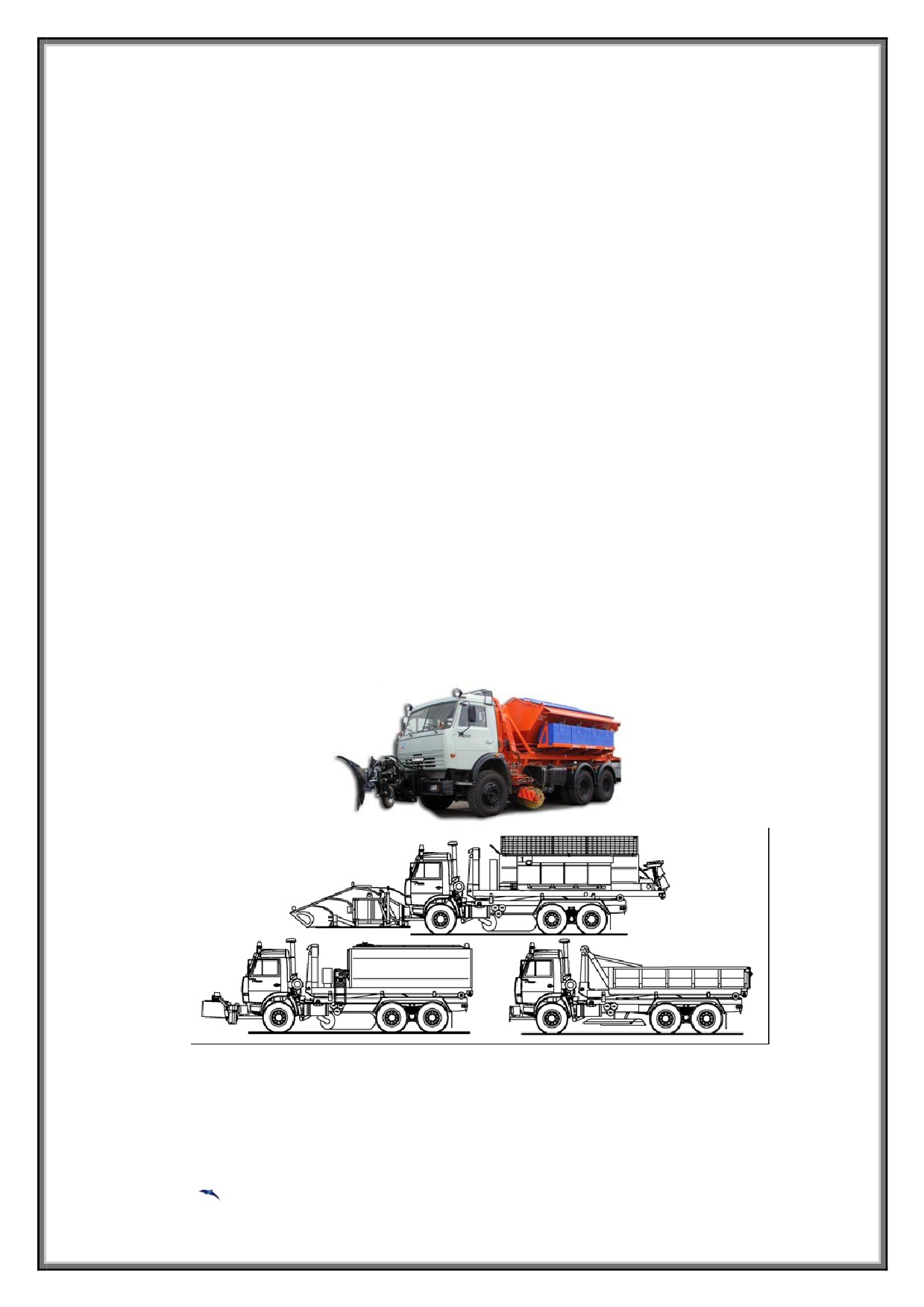

Рис. 6.20. Комбинированная машина МКДС-4107.
Машина комбинированная дорожная МКДС-4107 с крюковым механизмом
«Мультилифт» предназначена:
161















содержание      ..     8      9      10      11     ..









источник - Ростехнадзор http://16.rospotrebnadzor.ru/
