Генеральная схема очистки территорий муниципального образования «город Мценск Орловской области» (2013 год) - часть 13





материала (природного или синтетического) толщиной около 20 см;
-
сбор и обработку дождевой воды, которая выпадает на активный уча-
сток свалки (и становится загрязненной), и отвод дождевой воды для исключе-
ния ее стока на полигон, чтобы минимизировать загрязнение чистой воды.
-
регулярный мониторинг газовыделения, а также качества
грунтовых и поверхностных вод;
Для изоляции ТБО может использоваться грунт от устройства котлована по-
лигона, шлак от местной котельной, минеральный грунт при производстве раз-
личных земляных работ и строительный мусор. Также в качестве изолирующего
материала разрешается использовать отходы производства: извести, мела, соды,
гипса, графита, асбоцемента и т.д.
На полигонах разрешается захоронение бытового мусора, отходов объ-
ектов инфраструктуры, уличного смета, строительного мусора, нетоксичных и
слаботоксичных отходов промышленных предприятий в соответствии с СанПиН
2.1.7.1322-03.
После введения в эксплуатацию мусоросортировочной линии на полигоне
предусматривается захоронение «хвостов» после сортировки ТБО.
Учитывая значительные капитальные вложения, необходимые при строитель-
стве и рекультивации полигонов ТБО, рассматривается как целесообразное прес-
сование балластных фракций в специализированных прессах с дальнейшим транс-
портированием на участки захоронения.
Согласно п.2.4. санитарных правил "Гигиеническими требованиями к устрой-
ству и содержанию полигонов для твердых бытовых отходов. СП 2.1.7.1038-01",
утвержденным постановлением Главного государственного санитарного врача РФ
от 30.05.2001 № 16, на полигоны твердых бытовых отходов принимаются отходы
из жилых домов, общественных зданий и учреждений, предприятий торговли, об-
щественного питания, уличный, садово - парковый смет, строительный мусор и не-
которые виды твердых промышленных отходов 3 - 4 класса опасности, а также не-
опасные отходы, класс которых устанавливается экспериментальными методами.
Основными конструктивными элементами современного полигона являются:
- размер участка размещения полигона устанавливается, исходя из условия
срока его эксплуатации не менее 20 лет;
- соблюдение нормативных углов откосов бортов полигона;
- наличие противофильтрационного экрана;
- полигон должен быть оборудован дренажной системой для перехвата, сбора
и удаления фильтрата;
- полигон должен быть оборудован сооружениями для перехвата и сбора био-
газа (скважины, горизонтальные дренажи);
- по периметру всей территории полигона устраивается легкое ограждение;
- на въезде на полигон предусматриваются радиационный и весовой контроль;
- предусматриваются устройства и сооружения по контролю состояния под-
земных и поверхностных вод, атмосферного воздуха, почвы, уровней шума в зоне
возможного влияния полигона.
194
При строительстве полигона ТБО выполняются работы по подготовке участка
к захоронению ТБО:
- рытье котлована и устройство защитного экрана основания полигона;
- обваловка участка захоронения;
- благоустройство территории вокруг полигона.
Требования к защитному экрану основания полигона должны соответствовать
требованиям, предусмотренным "Инструкцией по проектированию, эксплуатации и
рекультивации полигонов для твердых бытовых отходов", утвержденной Мин-
строем РФ 02.11.1996 г.
Защитный экран не должен пропускать фильтрат в почву, необходимо преду-
сматривать систему по сбору фильтрата для дальнейшей очистки в специальной
современной установке. Глубина котлована и его вместимость определяются по
результатам проведения инженерно-геологических изысканий.
На новом участке полигона ТБО предусматривается устройство и размещение
следующих объектов:
- планировочные работы по дну оврага;
- отсыпка ограждающего вала;
- контрольные колодцы фильтрата;
- наблюдательные скважины грунтовых вод;
- устройство металлического ограждения полигона высотой не менее 2 м;
- устройство нагорных канав;
- обеспечение освещения полигона.
4.16.Мероприятия по закрытию и последующей рекультивации нару-
шенных территорий
Рекультивация закрытых полигонов - комплекс работ, направленных на вос-
становление продуктивности и народнохозяйственной ценности восстанавливае-
мых территорий, а также на улучшение окружающей среды.
Кроме полигонов, на практике встречается большой количество несанкцио-
нированных свалок, которые устраивались и эксплуатировались без выполнения
каких-либо требований органов санэпиднадзора и охраны природы.
Рекультивация таких свалок требует выполнения большого объема подгото-
вительных работ, а именно:
- проведения комплекса экологических исследований (гидрогеологических, геоло-
гических, почвенных, исследования атмосферы, проверки отходов на радиоактив-
ность и т.п.);
- решения вопросов по утилизации отходов, консервации фильтрата, использова-
ния биогаза, устройства экранов и т.д.
Рекультивация проводится по окончании стабилизации закрытых полигонов
- процесса упрочнения свалочного грунта, достижения им постоянного устойчиво-
го состояния. Сроки процесса стабилизации приведены в таблице 4.72.
195
Таблица 4.72. Сроки стабилизации закрытых полигонов для различных климатических зон
Сроки стабилизации закрытых полигонов для различ-
Вид рекультивации
ных климатических зон, год
южная
средняя
северная
Посев многолетних трав, создание пашни,
1
2
3
сенокосов, газонов
Посадка кустарников, сеянцев
2
2
Посадка деревьев
2
2
3
Создание огородов, садов
10
10
15
В конце процесса стабилизации производится завоз грунта автомобильным
транспортом для засыпки и планировки образовавшихся провалов.
Направления рекультивации определяют дальнейшее целевое использование
рекультивируемой территории в народном хозяйстве. Наиболее приемлемы для за-
крытых полигонов сельскохозяйственное, лесохозяйственное, рекреационное и
строительное направление рекультивации.
Сельскохозяйственное направление рекультивации закрытых полигонов
осуществляется в случае расположения полигона в зоне землепользования того или
иного сельскохозяйственного предприятия. Оно имеет целью создание, на нару-
шенных в процессе заполнения полигона землях, пахотных и сенокосно-
пастбищных угодий, площадей для поливного высокопродуктивного овощеводст-
ва, коллективного садоводства. При осуществлении сельскохозяйственного на-
правления рекультивации выращивание овощей и фруктов, а также коллективное
садоводство допускается через 10-15 лет, создание сено косно-пастбищных угодий
- через 1-3 года после закрытия полигона.
Лесохозяйственное направление рекультивации - создание на нарушенных
полигонами землях лесных насаждений различного типа. Лесоразведение преду-
сматривает создание и выращивание лесных культур мелиоративного, противоэро-
зионного, полезащитного, ландшафтно-озеленительного назначения.
Строительное направление рекультивации закрытых полигонов - приведение
территории закрытого полигона в состояние, пригодное для промышленного и
гражданского строительства. Строительное направление осуществляется двумя
способами: строительство объектов на территории закрытого полигона без вывоза
свалочного грунта и с вывозом свалочного грунта.
Вопрос о капитальном строительстве на закрытых полигонах без вывоза сва-
лочного грунта решается после проведения соответствующих исследований.
Гражданское строительство с подвальными помещениями (жилые здания, детские
и лечебно-профилактические учреждения) на территории закрытого полигона без
вывоза свалочного грунта не допускается. При вывозе свалочного грунта жилищ-
ное строительство может быть разрешено только после проведения соответствую-
щих санитарно-бактериологических исследований.
Рекультивация полигона выполняется в два этапа: технический и биологиче-
ский. Технический этап рекультивации включает исследования состояния свалоч-
ного тела и его воздействия на окружающую природную среду, подготовку терри-
тории полигона (свалки) к последующему целевому использованию. К нему отно-
сятся: получение исчерпывающих данных о геологических, гидрогеологических,
196
геофизических, ландшафтно-геохимических, газохимических и других условий
участка размещения полигона (свалки), создание рекультивационного многофунк-
ционального покрытия, планировка, формирование откосов, разработка, транспор-
тировка и нанесение технологических слоев и потенциально-плодородных почв,
строительство дорог, гидротехнических и других сооружений.
Для выработки решений по исключению влияния газохимического загрязне-
ния атмосферы определяют состав и свойства образующегося биогаза, содержания
органики, влажность и др. данные. С учетом полученных данных и анализа клима-
тических и геологических условий расположения полигона составляется прогноз
образования биогаза и выбирается метод дегазации и конструкция рекультиваци-
онного покрытия полигона.
Биологический этап рекультивации включает мероприятия по восстановле-
нию территории закрытых полигонов для их дальнейшего целевого использования
в народном хозяйстве. К нему относится комплекс агротехнических и фитомелио-
ративных мероприятий, направленных на восстановление нарушенных земель.
Биологический этап осуществляется вслед за техническим этапом рекультивации.
Работы по рекультивации закрытых полигонов составляют систему меро-
приятий, осуществляемых как в период эксплуатации, так и в процессе самого
производства работ. Для определения объемов работ, выбора технологии и обору-
дования в период подготовки к проведению рекультивации производится паспор-
тизация полигона по отчетным данным спецавтохозяйства, комбинатов благоуст-
ройства и т.д. по подчиненности, за весь период эксплуатации закрытого полигона.
Организация работ
Рекультивацию территории закрытого полигона проводит организация, экс-
плуатирующая полигон, после получения предварительного разрешения на прове-
дение работ в органах санитарно-эпидемиологического надзора и Минприроды
(района, города, области, края) с участием предприятия, выполняющего дальней-
шее целевое использование земель.
В обязанность спецавтохозяйства и других предприятий по санитарной очи-
стке города входит своевременное проведение рекультивации и передача участка
для его дальнейшего целевого использования. Технический этап рекультивации
проводится самим предприятием. Биологический этап целесообразно проводить
специализированными предприятиями коммунального, сельскохозяйственного или
лесохозяйственного профиля за счет средств предприятия, проводящего рекульти-
вацию.
Для проведения рекультивации разрабатывается проектно-сметная докумен-
тация. Обязательной документацией проекта являются:
- исходный план полигона на начало рекультивации;
- генплан полигона после рекультивации;
- схема перемещения свалочного грунта;
- технология проведения рекультивации;
- пояснительная записка, в которой отражается характеристика:
свалочного грунта на всю глубину;
почв и пород, завозимых для рекультивации;
197
материалов и технических изделий, применяемых в системе дегазации;
- качественный и количественный подбор ассортимента растений и удобрений;
- сметы на проведение работ.
Основными исходными данными для проведения рекультивации являются:
- год открытия полигона;
- год закрытия полигона;
- вид вывозимых отходов (бытовые, промышленные, строительные);
- расстояние от полигона до ближайших градостроительных объектов, в км;
- общая площадь отчуждения, га;
- общий объем накопления отходов, тыс. м3;
- объем поступления отходов по годам эксплуатации, тыс. м3;
- высота слоя отходов, м;
- в т.ч. над уровнем земли, м;
- верхний слой изолирующего материала (грунт, шлак, строительные отходы и т.д.)
- толщина верхнего слоя изоляции, м;
- местность, на которой расположен полигон (лес, болото, поле, овраг, карьер, се-
литебная зона, район новостройки и т.д..);
- ведомственная принадлежность прилежащих земель;
- предполагаемое использование данной территории в дальнейшем;
- расстояние от места погрузки растительного грунта до закрытого полигона, км;
- самозарастание полигона, %;
- вид растений;
- вид кустарников;
- вид деревьев;
- густота травостоя, %;
- возраст деревьев, лет.
Технология рекультивации
Технологическая схема рекультивации закрытых свалок без переработки
свалочного грунта приведена на рис. 4.84. По данной схеме производится выпола-
живание откосов (1) бульдозером (2), погрузка и доставка автотранспортом расти-
тельного грунта и потенциально плодородных земель (4), которые разравниваются
бульдозером (5) по поверхности полигона (6), чем создается рекультивационный
слой (7) и закачивается технический этап. В дальнейшем проводится биологиче-
ский этап (8) и осуществляется одно из выбранных направлений рекультивации (9).
К процессам технического этапа рекультивации относятся стабилизация тела
полигона, выполаживание и террасирование, сооружение системы дегазации, соз-
дание рекультивационного многофункционального покрытия, передача участка для
проведения биологического этапа рекультивации. Технический этап рекультивации
закрытых полигонов включает следующие операции:
- завоз грунта для засыпки трещин и провалов, его планировка;
- создание откосов с нормативным утлом наклона. Операции производятся сверху
вниз при высоте полигона над уровнем земли более 1,5 м;
- строительство дренажных (газотранспортных) систем дегазации
198

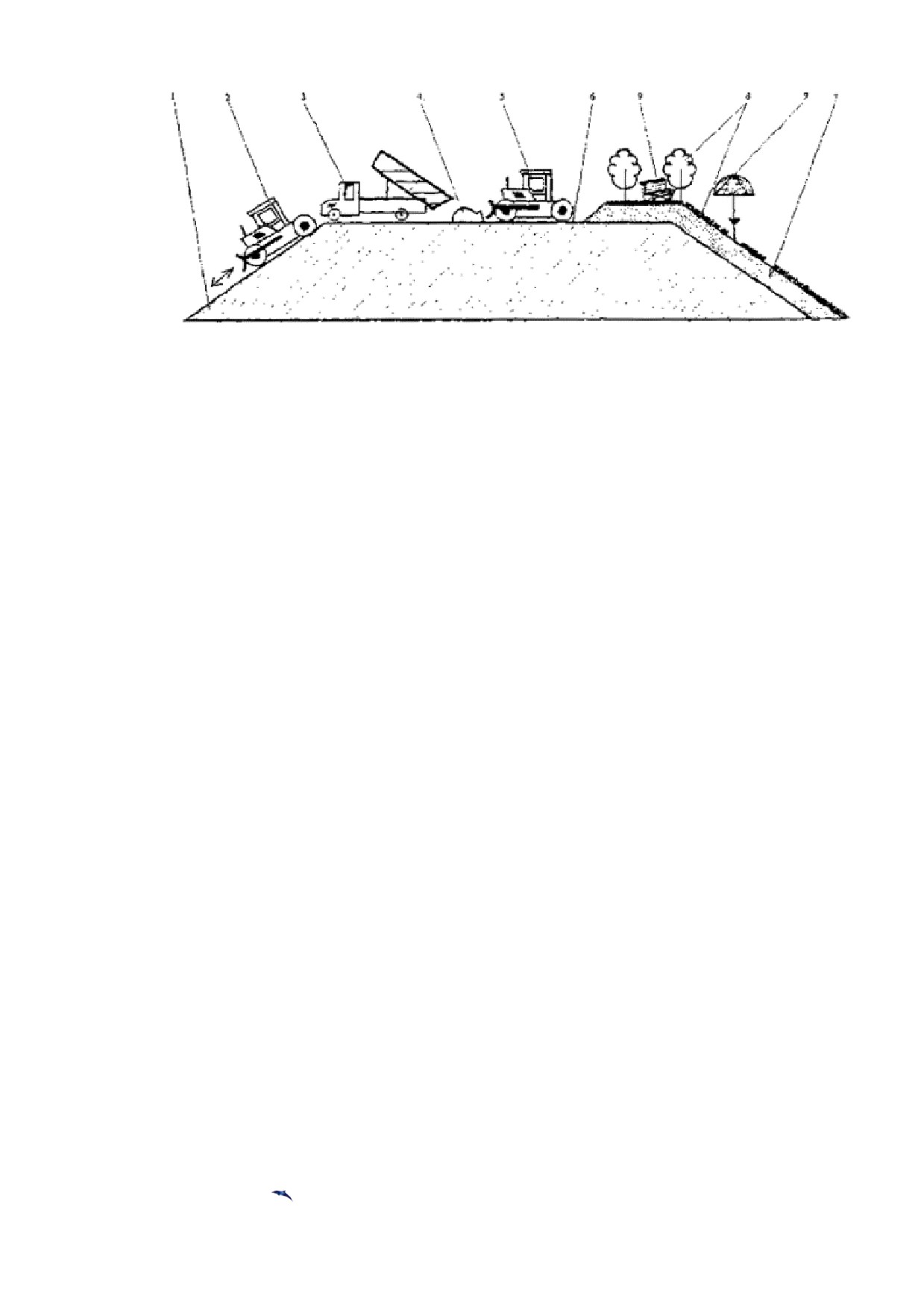

Рис. 4.82. Технологическая схема рекультивации закрытых свалок без переработки сва-
лочного грунта
1 - выположенный откос свалки; 2, 5 - бульдозер; 3 - автотранспорт; 4 - насыпная почва; 6 - закрытая
свалка; 7 - рекулътивационный слой закрытой свалки; 8 - биологический этап рекультивации; 9 - рекреа-
ционное, сельскохозяйственное, лесохозяйственное направление рекультивации.
- погрузка и транспортировка материалов для устройства многофункционального
покрытия;
- планировка поверхности;
- укладка и планировка плодородного слоя.
Материалы и технические изделия, предусматриваемые для сооружения сис-
тем дегазации, должны соответствовать требованиям государственных стандартов
или технических условий.
Конструкции и применяемые материалы газовых скважин должны обеспе-
чить их надежную эксплуатацию без капитальных ремонтов и замены основных
узлов в течение 15 лет.
Для промежуточных и магистрального газопроводов должны применяться
трубы из полиэтилена низкого давления с маркировкой "ГАЗ", изготовленные в со-
ответствии с ТУ 6-19-051-538-85 типа "Т". Соединительные детали (втулки под
фланцы, переходы, отводы, тройники и др.) для полиэтиленовых труб предусмат
риваются по ТУ-6-19-051-539-85. При выборе запорной арматуры следует учиты-
вать условия ее эксплуатации по давлению газа и температуре.
При отсутствии полиэтиленовых труб могут быть применены стальные тру-
бы. Стальные трубы должны быть прямошовные, спиральношовные или бесшов-
ные, изготовленные из хорошо сваривающейся стали, содержащей не более 0,25%
углерода, 0,056% серы и 0,046% фосфора.
Защиту труб от коррозии необходимо предусматривать в соответствии с тре-
бованиями ГОСТ 9.015-74.
В случае, если полигон выступает над уровнем земли выше 1,5 м, произво-
дится его выполаживание и при необходимости (для высотных полигонов) терра-
сирование.
199
Выполаживание производится бульдозером сверху вниз перемещением сва-
лочного грунта с верхней бровки полигона на нижнюю путем последовательных
заходок.
При рекультивации высотных полигонов производится совместное терраси-
рование и выполаживание поверхности полигонов.Террасирование производится
через 10-12 м высоты полигона. Ширина террасы 5-7 м.
Нормативный угол откоса устанавливается в зависимости от целевого ис-
пользования и имеет следующие уклоны:
- для возделывания сельскохозяйственных культур, в т.ч. в полеводстве не более 2-
3;
- для лугов и пастбищ не более 5-7,
- для садов не более 11;
- для посадки леса (кустарников и деревьев) не более 18;
- для организации зон отдыха, лыжных горок и т.д. не более 25-30.
Верхний рекультивационный слой закрытых полигонов состоит из слоя под-
стилающего грунта и насыпного слоя плодородной почвы.
В качестве искусственного подстилающего слоя (слабопроницаемое покры-
тие) применяются: плотные суглинки и глины толщиной слоя не менее 200 мм и с
коэффициентом фильтрации не более 10-3см /с; песчаное основание толщиной не
менее 150 мм, связанное битумом III- IV категории; другие нетоксичные материа-
лы, имеющие коэффициент фильтрации 10-3см/с.
Использование материалов, не оговоренных настоящей инструкцией в каче-
стве слабопроницаемого покрытия при рекультивации, возможно только со согла-
сованию с отделом санитарной очистки и утилизации отходов Академии комму-
нального хозяйства им. К. Д. Памфилова и местными органами санэпиднадзора и
охраны природы.
Плодородные земли на закрытые полигоны завозятся из мест временного
складирования почвенного грунта или других возможных мест их образования. За-
воз плодородных земель производится автотранспортом. Планировка поверхности
до нормативного угла наклона производится бульдозером.
По окончании технического этапа участок передается для проведения биоло-
гического этапа рекультивации закрытых полигонов. Биологический этап рекуль-
тивации продолжается 4 года и включает следующие работы: подбор ассортимента
многолетних трав, подготовку почвы, посев и уход за посевами.
В первый год проведения биологического этапа производится подготовка
почвы, включающая в себя дискование на глубину до 10 см, внесение основного
удобрения в соответствии с нормой, приведенной в приложении 6, с последующим
боронованием в 2 следа и предпосевное прикатывание.
200

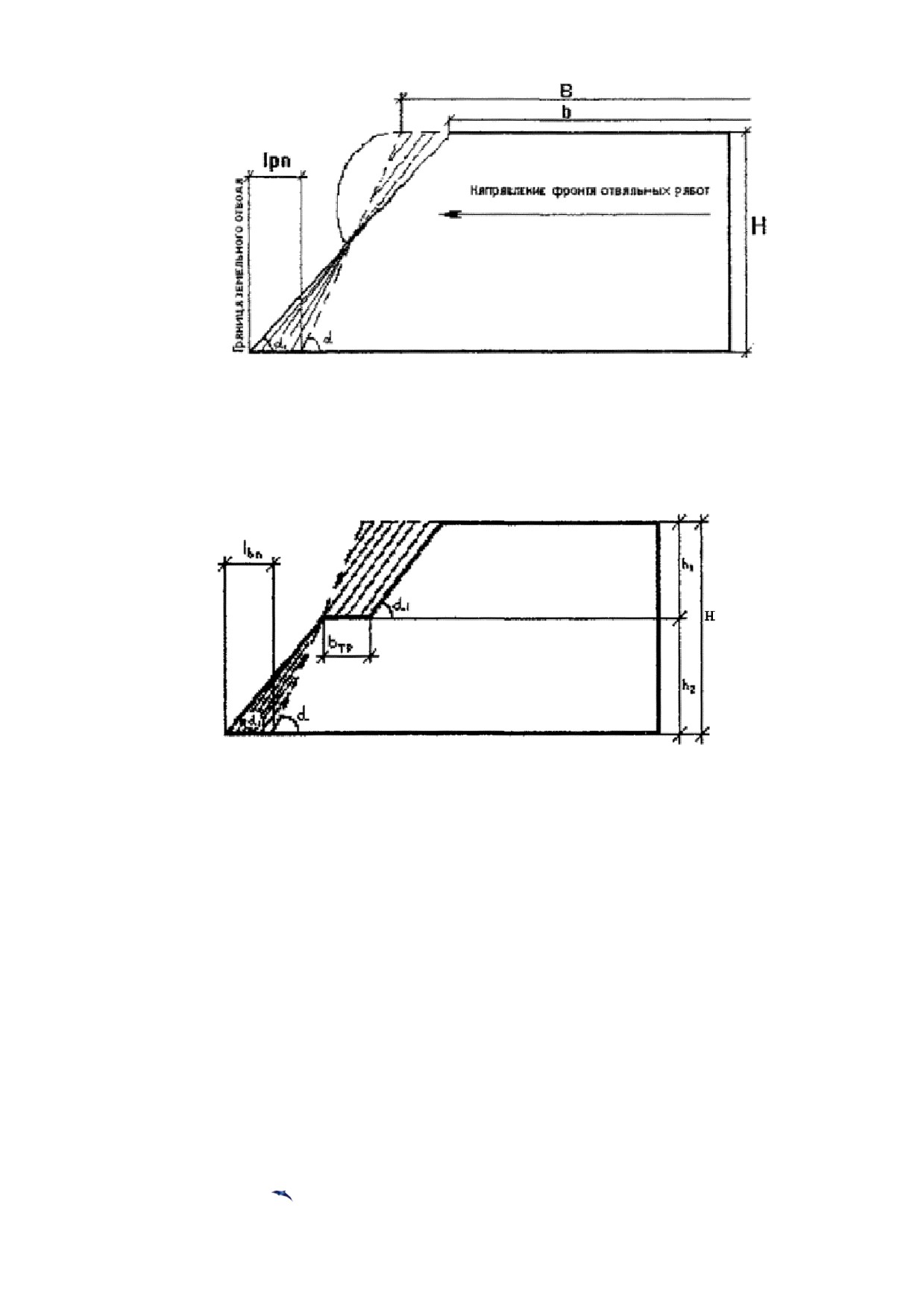

Рис. 4.83. Технологическая схема выполаживания откоса свалок
1 b .п. - приращение горизонтальной проекции линии откоса; a - угол естественного откоса отходов; a 1 -
угол откоса после выполаживания; В - берма безопасности; в - ширина горизонтальном поверхности свал-
ки; Н - высота свалки отходов.
Рис. 4.84. Технологическая схема террассирования и выполаживания закрытой свалки
1 b .п. - приращение горизонтальной проекции линии откоса; a - угол естественного откоса отходов; a 1 -
угол откоса после выполаживания; b тр - ширина горизонтальной поверхности террасы; h 1 , h 2 , - высота
яруса; Н - высота свалки отходов.
Затем производится раздельно-рядовой посев подготовленной травосмеси.
Травосмесь состоит из двух, трех и более компонентов. Подбор трав для травосме-
си должен обеспечивать хорошее задернение территории рекультивируемого поли-
гона, морозо- и засухоустойчивость, долговечность и быстрое отрастание после
скашивания.
При посеве травосмеси из двух компонентов норма высева снижается на
35%, а при посеве трехкомпонентной травосмеси - на 50% от нормы высева по ви-
дам трав. Указанные нормы высева трав для северной зоны увеличивают в 2 раза.
Глубина заделки семян 1 -1 ,25 см, а крупных семян - 3-4 см. Расстояние ме-
жду одноименными рядками 45 см, а между общими рядками 22,5 см.
201
Таблица 4.73. Высота верхнего рекультивационного слоя
Высота рекультивационного слоя, см
Вид рекультивации
высота подстилаю-
высота насыпного слоя плодородной почвы по зонам, см
щего слоя, см
южная
средняя
северная
1
2
3
4
5
Посев многолетних трав
15-20
15
15
15
Пашня
15-20
25-30
20-25
15-20
Огороды
15-20
30-35
25-30
20-25
Луга
15-20
10-15
10-15
10-15
Сады*
20-25
Кустарники
20
25-30
20-25
15-20
Деревья*
20-25
* В числителе - высота слоя в посадочной яме, в знаменателе - высота слоя на рекультивируемом участке.
Уход за посевами включает в себя полив из расчета обеспечения 35-40%
влажности почвы, повторность полива зависит от местных климатических условий,
скашивание на высоте 10-15 см и подкормку минеральными удобрениями в соот-
ветствии с нормой подкормки с последующим боронованием на глубину 3-5 см.
В последующем на 2, 3 и 4 годы выращивания многолетних трав производит-
ся их подкормка азотными удобрениями в весенний период, бронирование на глу-
бину 3-5 см, скашивание на высоту 5-6 см и подкормка полным минеральным
удобрением из расчета 140-200 кг/га с последующим боронованием на глубину 3-5
см и поливом из расчета 200 куб. м/га при одноразовом поливе.
Через 4 года после посева трав территория рекультивируемого полигона пе-
редается соответствующему ведомству для осуществления сельскохозяйственного,
лесохозяйственного или рекреационного направлений работ для последующего це-
левого использования земель.
202
5.
ЖИДКИЕ БЫТОВЫЕ ОТХОДЫ
Жидкие бытовые отходы - отходы, образующиеся в результате жизнедея-
тельности населения (приготовление пищи, уборка и текущий ремонт жилых по-
мещений, фекальные отходы нецентрализованной канализации и др.).
Юридической основой для классификации ЖБО служит Федеральный клас-
сификационный каталог отходов (ФККО), утвержденный Приказом МПР России
от 02.12.2002 г. № 786. ФККО классифицирует отходы по происхождению, агре-
гатному состоянию и опасности. В ФККО используется термин «Отходы (осадки)
из выгребных ям и хозяйственно-бытовые стоки» код раздела 95100000 00 00 0.
5.1. Сбор и вывоз жидких бытовых отходов
В настоящий момент в г. Мценск вывоз ЖБО осуществляет МУП «Комму-
нальщик» и несколько частных лиц. Вывоз осуществляется ассенизационными ма-
шинами.

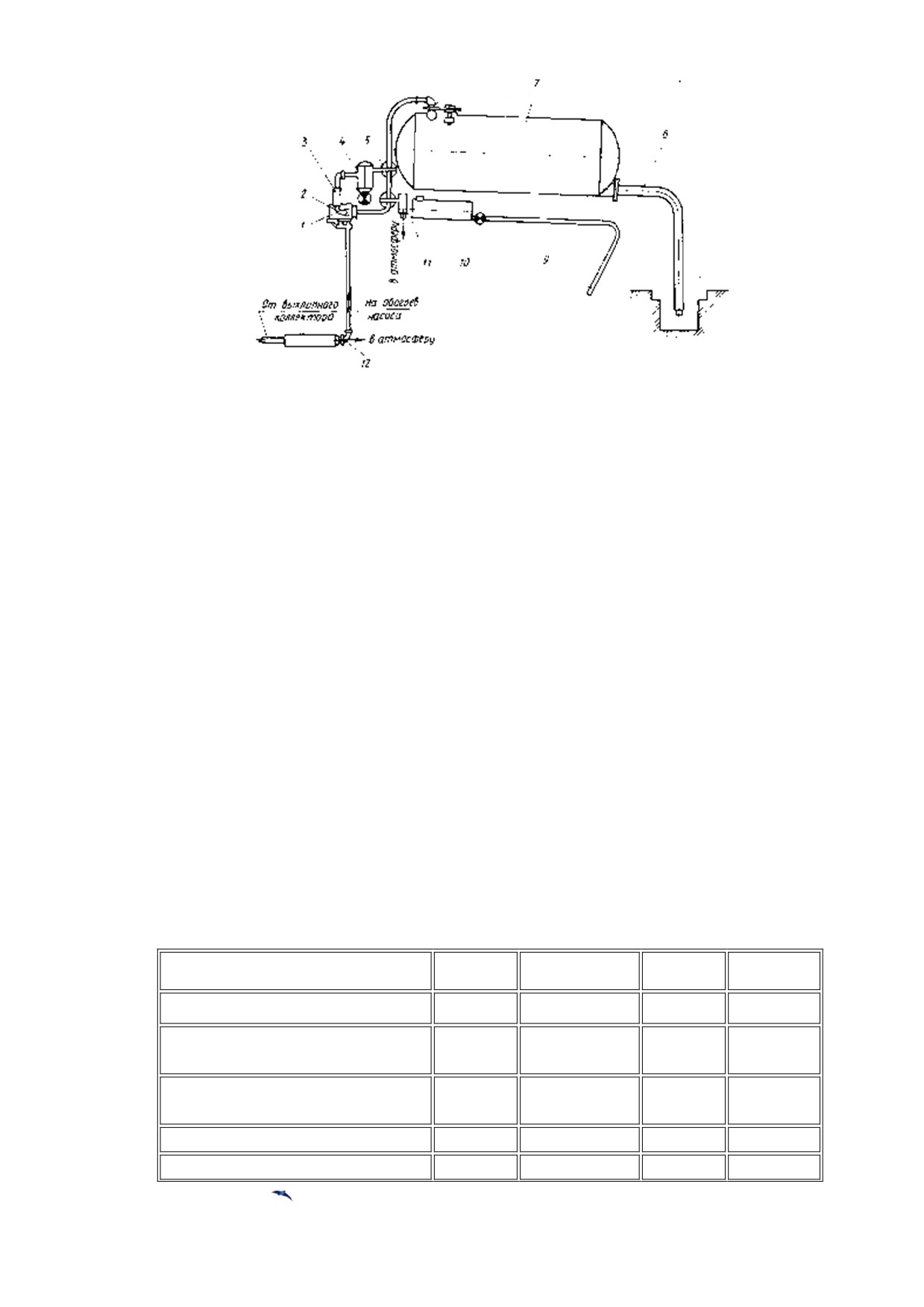

Специальное оборудование машин состоит из цистерны, вакуумного насоса с
приводом, сигнально-предохранительного устройства, приемного лючка с высасы-
вающим шлангом, кранов управления с трубоприводом, площадок и дополнитель-
ного электрооборудования. Заполнение цистерны осуществляется под действием
вакуума, создаваемого вакуумным насосом, опорожнение цистерны - самотеком
или давлением воздуха от вакуумного насоса.

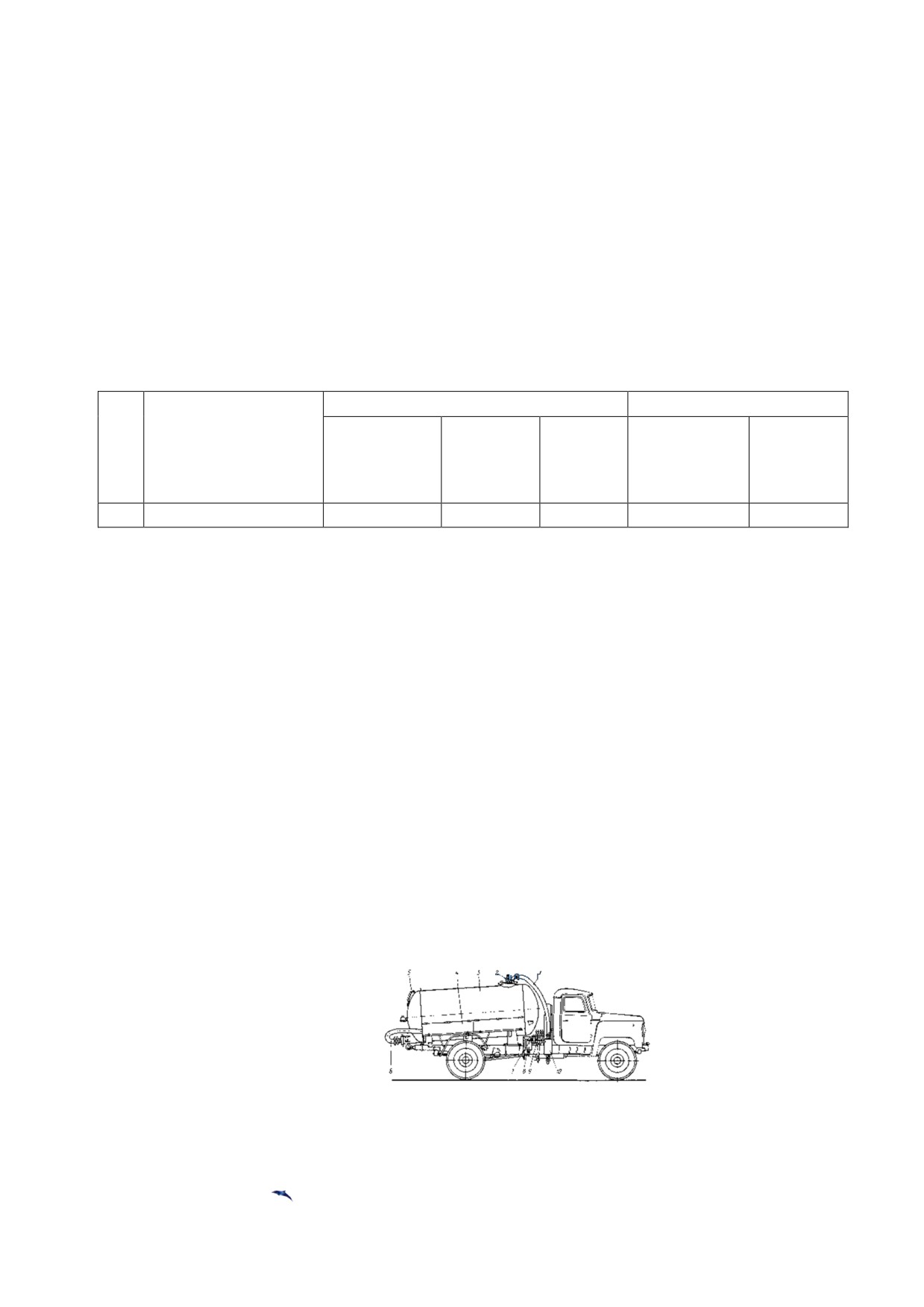

Таблица 5.1. Спецтехника по сбору, транспортировке ЖБО МУП «Коммунальщик»
Наименование тех-
Марка шасси и оборудова-
Кол-во
п/п
ники
ния

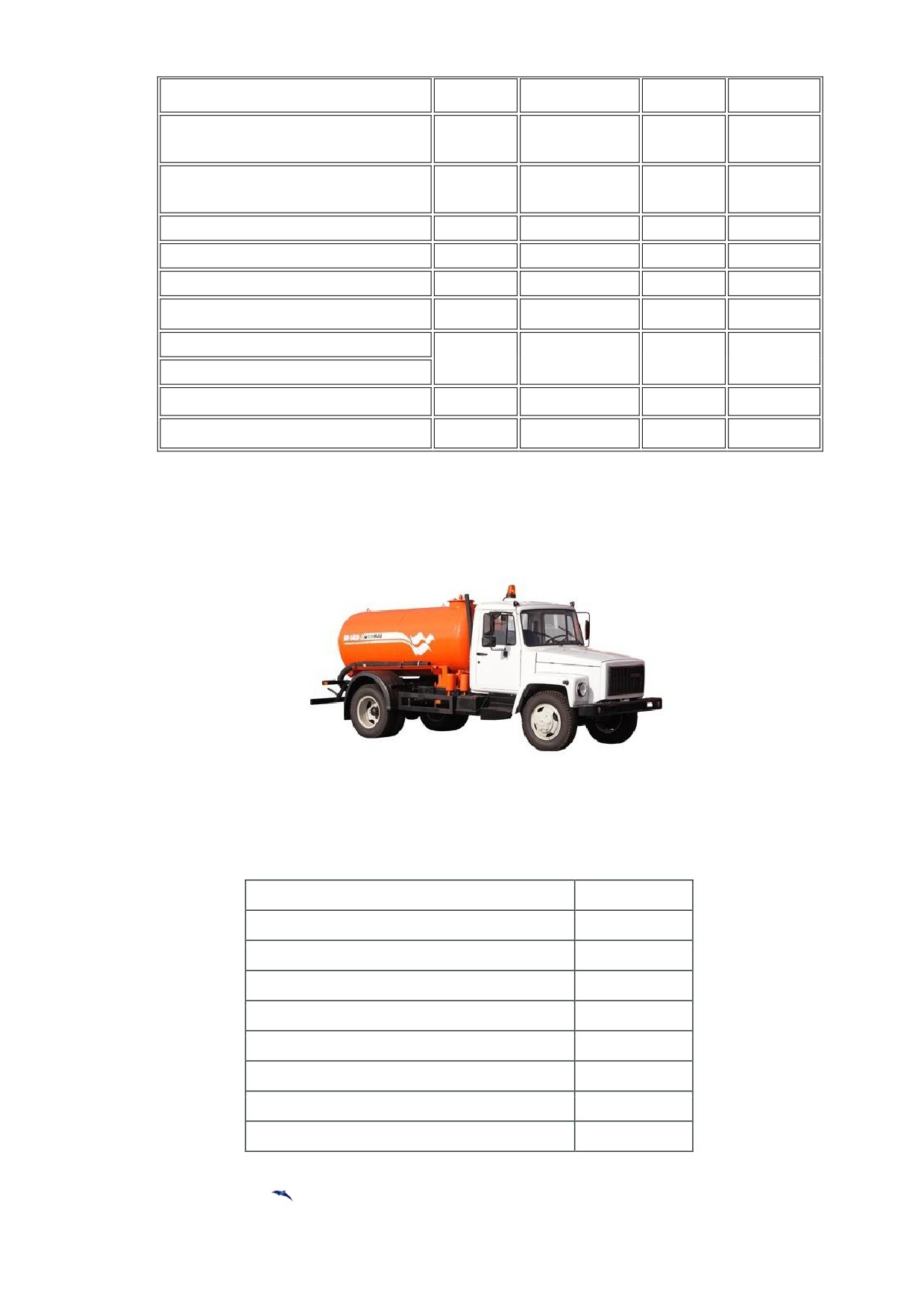

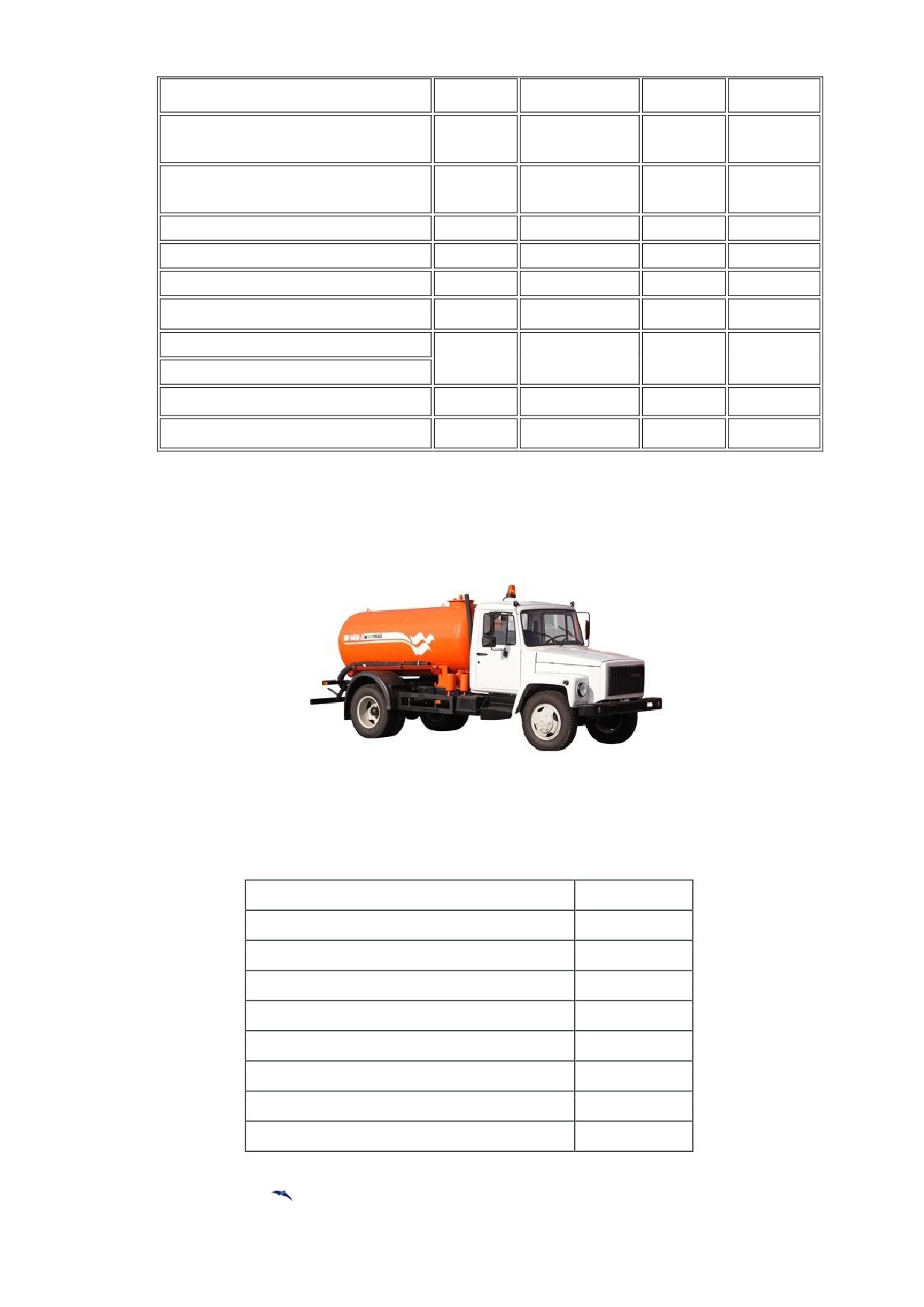

Ассенизационная
1
1
ГA3 3307 KO-503В-2
машина
В соответствии с СанПиН 42-128-4690-88 «Санитарные правила содержания
территорий населенных мест" (утв. Минздравом СССР 5 августа 1988 г. №4690-88)
для сбора жидких отходов в неканализованных домовладениях устраиваются дво-
ровые помойницы, которые должны иметь водонепроницаемый выгреб и наземную
часть с крышкой и решеткой для отделения твердых фракций. Для удобства очист-
ки решетки передняя стенка помойницы должна быть съемной или открывающей-
ся. При наличии дворовых уборных выгреб может быть общим.
Дворовые уборные должны быть удалены от жилых зданий, детских учреж-
дений, школ, площадок для игр детей и отдыха населения на расстояние не менее
20 и не более 100 м.
На территории частных домовладений расстояние от дворовых уборных до
домовладений определяется самими домовладельцами и может быть сокращено до
8-10 метров. В конфликтных ситуациях место размещения дворовых уборных оп-
ределяется представителями общественности, административных комиссии адми-
нистрации муниципального района. В условиях децентрализованного водоснабже-
203
ния дворовые уборные должны быть удалены от колодцев и каптажей родников на
расстояние не менее 50 м.
Дворовая уборная должна иметь надземную часть и выгреб. Надземные по-
мещения сооружают из плотно пригнанных материалов (досок, кирпичей, блоков и
т.д.). Выгреб должен быть водонепроницаемым, объем которого рассчитывают ис-
ходя из численности населения, пользующегося уборной.
Глубина выгреба зависит от уровня грунтовых вод, но не должна быть более
3 м. Не допускается наполнение выгреба нечистотами выше, чем до 0,35 м от по-
верхности земли. Выгреб следует очищать по мере его заполнения, но не реже од-
ного раза в полгода.
Помещения дворовых уборных должны содержаться в чистоте. Уборку их
следует производить ежедневно. Не реже одного раза в неделю помещение необхо-
димо промывать горячей водой с дезинфицирующими средствами. Наземная часть
помойниц и дворовых уборных должна быть непроницаемой для грызунов и насе-
комых.
Неканализованные уборные и выгребные ямы дезинфицируют растворами
состава: хлорная известь (10%), гипохлорид натрия (3-5%), лизол (5%), нафтализол
(10%), креолин (5%), метасиликат натрия (10%). (Эти же растворы применяют для
дезинфекции деревянных мусоросборников. Время контакта не менее 2 мин.).
Запрещается применять сухую хлорную известь (исключение составляют пищевые
объекты и медицинские лечебно-профилактические учреждения).
Вывоз ЖБО осуществляется от объектов, не имеющих централизованной ка-
нализации.
Сбор жидких отходов от предприятий, организаций, учреждений, неканали-
зованных домовладений осуществляется согласно СанПин 42-128-4690-88 и СП
2.1.7/3.4.016-99 исполнителем услуг в канализационную сеть с последующей очи-
сткой на очистных сооружениях, предварительно согласовав с организацией, осу-
ществляющей очистку канализационных стоков, место слива жидких отходов
В случае отсутствия канализационной сети отвод бытовых стоков допускает-
ся в выгреб (септик). Строительство выгребов производится с соблюдением уста-
новленных требований. Вывоз жидких отходов производится исполнителем услуг
на договорной основе в течение трех дней с момента оформления заявки.
Заключение договора на вывоз жидких отходов для всех юридических и фи-
зических лиц, использующих в качестве накопителя стоков выгребные ямы, явля-
ется обязательным.
Специализированный транспорт для перевозки жидких отходов должен со-
держаться в соответствии с требованиями «Санитарных правил содержания терри-
тории населенных мест».
Транспортировка жидких отходов допускается только на специально обору-
дованных и снабженных знаками транспортных средств (ассенизационных вакуум-
ных автомашинах) при наличии следующих документов:
- лицензии на деятельность по перемещению (транспортированию) отходов
соответствующего вида, класса опасности;
- паспорта опасных отходов.
204
5.2. Расчет общего количества жидких бытовых отходов (ЖБО).
Расчет общего количества ЖБО осуществлен от неканализованного жилого
фонда, с учетом прогнозной численности населения.
Нормы накопления ЖБО в городе не утверждены.
В соответствии с «Методическими рекомендациями о порядке разработки
генеральных схем очистки территории населенных пунктов РФ», утвержденными
постановлением Госстроя России от 21 августа 2003 г. № 152 норма накопления
ЖБО в неканализованном жилом фонде в зависимости от местных условий колеб-
лется от 1,5 до 4,5 м3/год на 1 человека. С учетом этого, в расчетах была принята
норма 3 м3/год.
Таблица 5.3. Расчет объемов образования ЖБО от жилищного фонда на первую оче-
редь (2017 г.) и расчетный срок (2032 г.) от населения, проживающего в неканализованном
жилом фонде
Муниципальное
I очередь
Расчетный срок
п/п
образование
Норма на-
Числен-
Объем
Числен-
Объем
копления
ность на-
вывоза
ность насе-
вывоза
ЖБО,
селения,
ЖБО,
ления, чел.
ЖБО,
м3/год
чел.
м3/год
м3/год
1
г. Мценск
3
4000
12000
4000,00
12000
Рекомендуется провести работу по экспериментальному и расчетному опре-
делению норм накопления жидких бытовых отходов.
5.3.Расчет количества спецтранспорта для вывоза ЖБО.
Для сбора и вывоза жидких бытовых отходов предназначены вакуум-
машины, которые обеспечивают извлечение жидких бытовых отходов из выгреб-
ных ям и их транспортирование к местам обеззараживания. Машины этого назна-
чения имеют общую принципиальную схему работы - в емкости для нечистот соз-
дается вакуум, в результате которого нечистоты по всасывающему рукаву, опу-
щенному в яму, поступают в цистерну.
В настоящее время изготовляют два основных типа вакуум-машин, разли-
чающихся грузоподъемностью базового шасси и конструктивным оформлением.
Наиболее распространенным типом машины, составляющим в основном
парк этих технических средств, являются машины КО-503 на базе автомобиля
ГАЗ-53А (рис. 5.1). Машина состоит из цистерны, вакуум-насоса, трубопроводов,
заборного рукава, механизмов привода насоса и двух ящиков, одновременно яв-
ляющихся облицовкой машины.
Рис. 5.1 Вакуум-машина КО-503:
1 - трубопровод; 2 - сигнально-предохранительное устройство; 3 - цистерна; 4 - яшик шланга; 5 ~ смот-
ровое окно; б - всасывающий шланг; 7 - вакуум-насос; 8 - глушитель вакуум-насоса; 9 ~ четырехходовой
кран; 10 - промежуточный бачок
205
Цистерна цилиндрической формы со сферическими днищами имеет в верх-
ней передней части горловину, на крышке которой установлено сигнально-
предохранительное устройство и к которой подведен патрубок трубопровода от
вакуум-насоса. На заднем днище цистерны в нижней его части установлен прием-
ный лючок с запорным устройством. Цистерна прикреплена с помощью стремянок
к лонжеронам базового шасси с уклоном в 30° в сторону слива. Приемный лючок
служит для присоединения к цистерне заборного всасывающего рукава. Доступ из
рукава в цистерну перекрывается запором, управляют которым с помощью руко-
ятки-рычага.
Вакуум-насос - лопастного типа, в его корпусе эксцентрично установлен ро-
тор, в пазах которого перемещается шесть лопаток. Вакуум-насос работает от дви-
гателя автомобиля с помощью коробки отбора мощности, прифланцованной с
правой стороны коробки передач, карданного вала и клиноременной передачи. На
корпусе насоса, размещенном на специальной раме за кабиной водителя, закреп-
лен масляный бак, служащий для смазывания подшипников и рабочей поверхно-
сти корпуса насоса. Масло из бака подается под давлением воздуха, поступающе-
го из напорного патрубка насоса, который снабжен глушителем.
Трубопровод машины служит для соединения всасывающего или напорного
патрубка вакуум-насоса с цистерной (рис. 5.2). Трубопровод снабжен четыреххо-
довым краном, при изменении положения рукоятки которого цистерна соединяет-
ся с всасывающим или напорным патрубком вакуум-насоса. В первом случае в
цистерне образуется разрежение, необходимое для перемещения нечистот из вы-
гребной ямы в цистерну, а во втором - давление, служащее для опорожнения цис-
терны. Трубопровод имеет промежуточный бачок, служащий для улавливания
конденсата, образующегося при эвакуации воздуха из цистерны вакуум-насосом.
Сигнально-предохранительное устройство обеспечивает остановку вакуум-
насоса при заполнении цистерны до заданного уровня, перекрытие всасывающего
трубопровода во избежание поступления нечистот в трубопровод и вакуум-насос,
ограничение давления и разрежения в цистерне. Для этого устройство имеет дат-
чик уровня, который при заданном уровне наполнении цистерны останавливает
двигатель. Ограничение давления и разрежения в цистерне достигается с помо-
щью предохранительных клапанов.
Заборный всасывающий рукав снабжен на одном конце накидной гайкой для
присоединения к приемному лючку цистерны, а на другом металлическим нако-
нечником, опускаемым в выгребную яму.
206
Рнс. 5.2. Принципиальная схема машины КО-503:
1 - вакуум-насос: 2 - всасывающий патрубок насоса; 3 - масляный бачок; 4 -Промежуточный бачок; 5 - трехходовой
кран; 6 - сигнально-предохранительное устройство; 7 - цистерна; 8 - всасывающий шланг; 9 - промывочный шланг;
10 - промывочный бачок; 11 - глушитель насоса; 12- газоотборпая коробка.
На корпусе лючка имеется кран, который после заполнения цистерны откры-
вается, в результате чего снимается разрежение во всасывающем шланге и запол-
няющие его нечистоты сливаются в выгребную яму.
Облицовка машины выполнена в виде двух ящиков, расположенных с пра-
вой и левой сторон цистерны. В эти ящики укладываются заборный рукав, скребок
для удаления из цистерны твердых осадков, попадающих в цистерну с нечистота-
ми, а также необходимый инструмент. Кроме того, в левом ящике установлен ба-
чок с водой и рукавом, служащими для обмыва заборного рукава от остатков не-
чистот. Съем всасывающего, заборного рукава, его установка и подъем из выгреб-
ной ямы, а также укладка на машину осуществляются вручную.
Для механизации этого процесса имеется несколько устройств, одно из кото-
рых используют на машине КО-508. Эту машину изготовили небольшой партией
путем доукомплектования вакуум-машины КО-503 указанным устройством, уста-
новленным на цистерне с правой ее стороны. Устройство состоит из направляю-
щих, закрепленных вдоль цистерны на ее обечайке, по которым может переме-
щаться барабан с рукавом, пневмоцилиндра, канатной системы манипулятора и
всасывающего рукава.
Таблица 5.4. Техническая характеристика вакуум-машин
Показатель
КО-503
КО-505
КО-508
УК-19
Базовое шассн
ГАЗ-53А
КамАЗ-53213
ГАЗ-53А
ГАЗ-53А
Полезная вместимость цистер-
3,25
10
3,55
3,2
ны, м
Наибольшая высота всасыва-
3,5
4,5
4
3,5
ния, м
Всасывающий рукав, мм:
Длина
4500
6000
4500
4000-8000
207
внутренний диаметр
100
100
100
200-150
Наибольшее разрежение, созда-
50
75
75
75
ваемое в цистерне, %
Наибольшее давление, создавае-
0,06
0,06
0,06
0,04
мое в цистерне, МПа
Подача вакуум-насоса, м/ч
165
240
240
165
Размеры, м:
Длина
6,6
8,2
6,4
6,6
Ширина
2,2
2,5
2,2
2,2
Высота
Масса, кг:
2,6
2,83
2,6
2,8
Машины
3700
10500
3750
4200
специального оборудования
950
3120
1000
1450
Первоначально был рассмотрен вариант использования ассенизационных
машин только марки КО-503В-2 на базе ГАЗ - 3309 с цисцернами емкостью 3,75
м3.
Однако с целью снижения эксплуатационных затрат более целесообразно ис-
пользовать спецавтомобили большей емкости КО-505А(10 м3).
Рис. 5.3. Вакуумная машина КО-503В-2 на шасси ГАЗ-3309
Вакуумная машина КО-503В-2 на шасси дизельной модели ГАЗ-3309 -
используется для откачки и перевозки жидких отходов.
Таблица 5.5. Характеристики машины КО-503В-2
Базовое шасси
ГАЗ-3309
Двигатель:
- модель
ММЗ Д-245.7
- тип/мощность, л.с.
дизельный/117
Вместимость цистерны, м3
3,75
Глубина очищаемой ямы, м
4
Максимальное разрежение в цистерне, Мпа
0,08
Производительность вакуум-насоса, м3/час
240
Время наполнения цистерны, мин.
3-6
208
Полная масса, кг
8180
Габаритные размеры, м:
- длина
7
- ширина
2,2
- высота
2,6

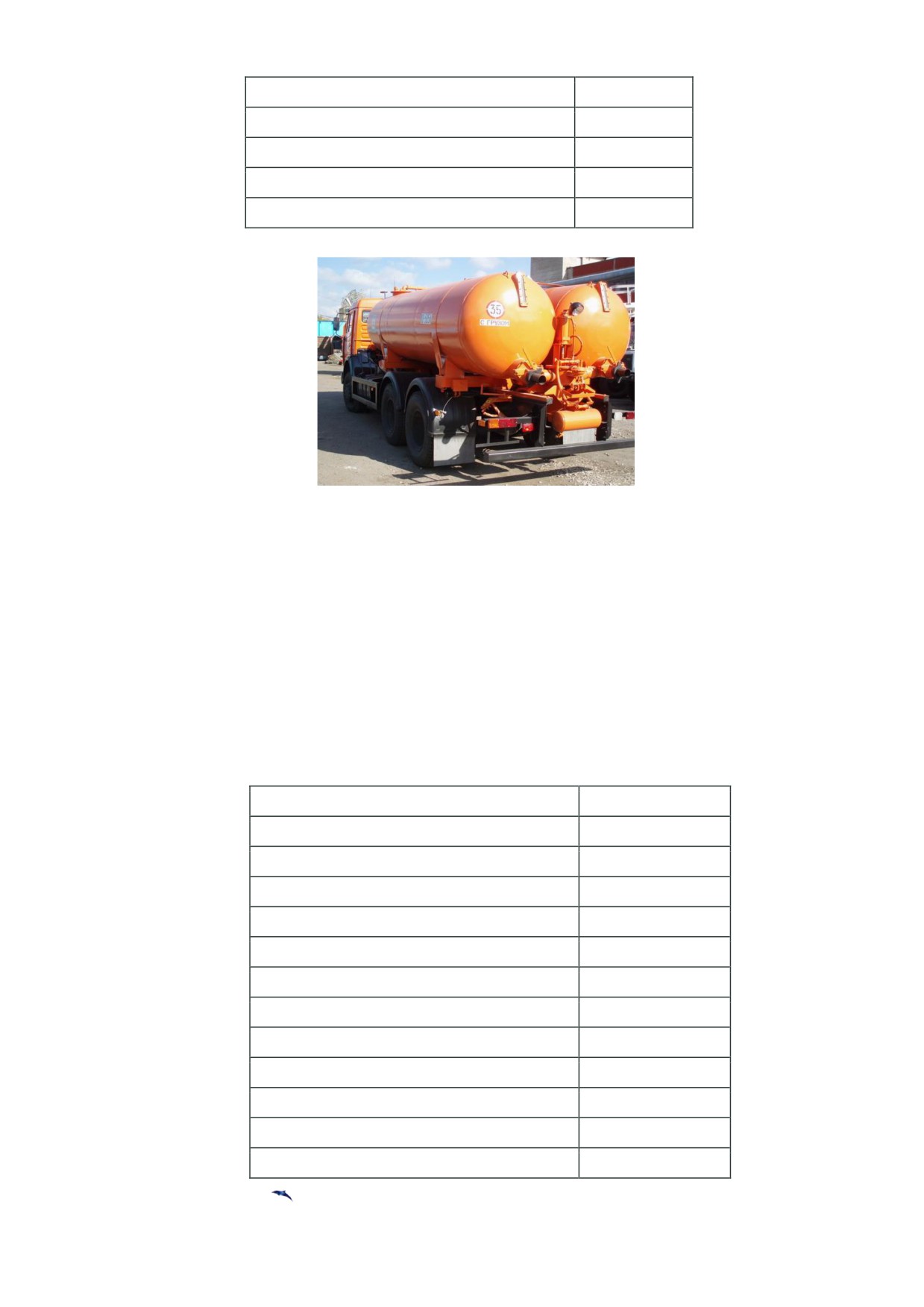

Рис. 5.4. Вакуумная машина КО-505А на шасси КамАЗ-65115-71
Вакуумная машина КО-505А используется для вакуумной очистки выгреб-
ных ям и перевозки фекальных жидкостей к месту утилизации. В состав специаль-
ного оборудования КО-505А входят две цистерны, насос с вакуумно-
нагнетательной системой, механизм выдачи и укладки шланга, пневматическая и
электрическая системы. Управление всасывающим шлангом при выполнении тех-
нологических операций ведѐтся с пульта.
При наполнении цистерн в КО-505А сигнально-предохранительное устрой-
ство автоматически ограничивает заполнение цистерны перекрытием всасывающе-
го трубопровода.
Таблица 5.6. Технические характеристики машины КО-505А:
Базовое шасси
КамАЗ-65115-71
Двигатель:
- модель
740.62-280 Euro 3
- тип/мощность, л.с.
дизельный/280
Вместимость цистерны, м3
10
Глубина очищаемой ямы, м
4
Максимальное разрежение в цистерне, Мпа
0,085
Производительность вакуум-насоса, м3/час
310
Время наполнения цистерны, мин.
7-10
Полная масса, кг
20500
Габаритные размеры, м:
- длина
8,3
- ширина
2,5
209















содержание      ..     11      12      13      14     ..









источник - Ростехнадзор http://16.rospotrebnadzor.ru/
