Аскон. Система проектирования спецификаций. Руководство - часть 5





Часть II.
Приемы работы со спецификацией
деталь с таким обозначением уже есть в спецификации, система располагает новый
объект!деталь под существующим объектом с аналогичным обозначением. Система
«понимает», что номер позиции нового объекта должен быть таким же, как у
предыдущего объекта (т.к. они описывают одну и ту же деталь) и поэтому выключает для
нового объекта признак Позиция объекта возрастает. Одна и та же деталь не должна
упоминаться в спецификации дважды, поэтому автоматически выключается и признак
Показывать объект в таблице. Признак Показывать позицию не отключается.
Благодаря этому в режиме показа всех объектов (см. раздел 10.15 на с. 109) будет виден
номер позиции скрытого объекта.
Таким образом, новый объект не будет показан в таблице спецификации, и каждый раз
при простановке позиций он будет получать тот же номер позиции, что и предыдущий
объект.
Объект создан при помощи команды Вставка — Исполнение (см. раздел 6.3.3).
Вне зависимости от того, включен ли показ только номера исполнения или обозначения
полностью, внутри объекта хранится его полное обозначение. Сразу после создания объ!
екта производится сортировка, и в соответствии с этим обозначением объект располага!
ется сразу после исходного объекта, имеющего такое же, но без суффикса, обозначе!
ние. У объекта активизируются переключатели Объект является исполнением
(благодаря этому объект «помнит» свое полное обозначение) и Показывать объект в
таблице (спецификация «понимает», что судя по новому обозначению, такого объекта
в разделе еще нет).
Вообще говоря, необходимость присвоения объекту!исполнению нового номера пози!
ции и показ этой позиции в таблице зависят от конкретного случая применения объекта!
исполнения. Например, если в одной сборочной единице применяются разные исполне!
ния одной детали, то в колонке Позиция соответствующих им объектов спецификации
должны быть показаны отличающиеся номера.
Если же разные исполнения детали используются в разных исполнениях сборочной еди!
ницы, то в групповой спецификации они должны иметь один и тот же номер позиции,
который показывается только для основного исполнения.
Спецификация может реализовать оба способа нумерации объектов!исполнений.
Если при настройке спецификации (Формат — Настройка спецификации —
Блоки исполнений) опция Позиции возрастают выключена (см. рис. 6.2 на
с. 55), то при создании объектов!исполнений переключатели Позиция объекта
возрастает и Показывать позицию неактивны. В результате объекты!исполне!
ния оказываются не пронумерованными, а следующий за ними объект имеет но!
мер позиции на единицу больше номера позиции исходного объекта, для которого
были сформированы исполнения.
Если при настройке спецификации опция Позиции возрастают включена, то при
создании объектов!исполнений у них активизируются переключатели Позиция
объекта возрастает и Показывать позицию. В результате объекты!исполне!
ния оказываются пронумерованными по возрастанию.
1. Это может потребоваться для подключения геометрии из разных листов сборочного чертежа к од!
ной и той же детали в спецификации.
70
Глава 6. Работа с документом=спецификацией
Действие опции Проставлять позиции распространятся только на вновь создаваемые
объекты спецификации. Если объект!исполнение был создан при включенной опции
Проставлять позиции, то выключение этой опции не приведет к исчезновению или из!
менению номера его позиции. Номер позиции можно будет скрыть (или сделать невоз!
растающим) только при помощи переключателей на Панели свойств. Однако все объек!
ты, создаваемые после выключения опции Проставлять позиции, не будут
пронумерованы.
6.6.2.
Дополнительные колонки
Объект спецификации может содержать сведения, дополняющие информацию, включа!
емую в стандартный бланк. Эти сведения хранятся в так называемых «дополнительных
колонках» объекта спецификации. Они могут быть просмотрены или отредактированы в
любой момент, однако в бланке спецификации они не видны и на печать не выводятся.
Примером информации в дополнительных колонках могут служить масса и стоимость
объекта.
В дополнительные колонки вводят и любую другую информацию об объекте (код ОКП,
материал, текстовый комментарий и т.д.). Их количество и состав определяются потреб!
ностями пользователя и хранятся в стиле спецификации (см. главу 16).

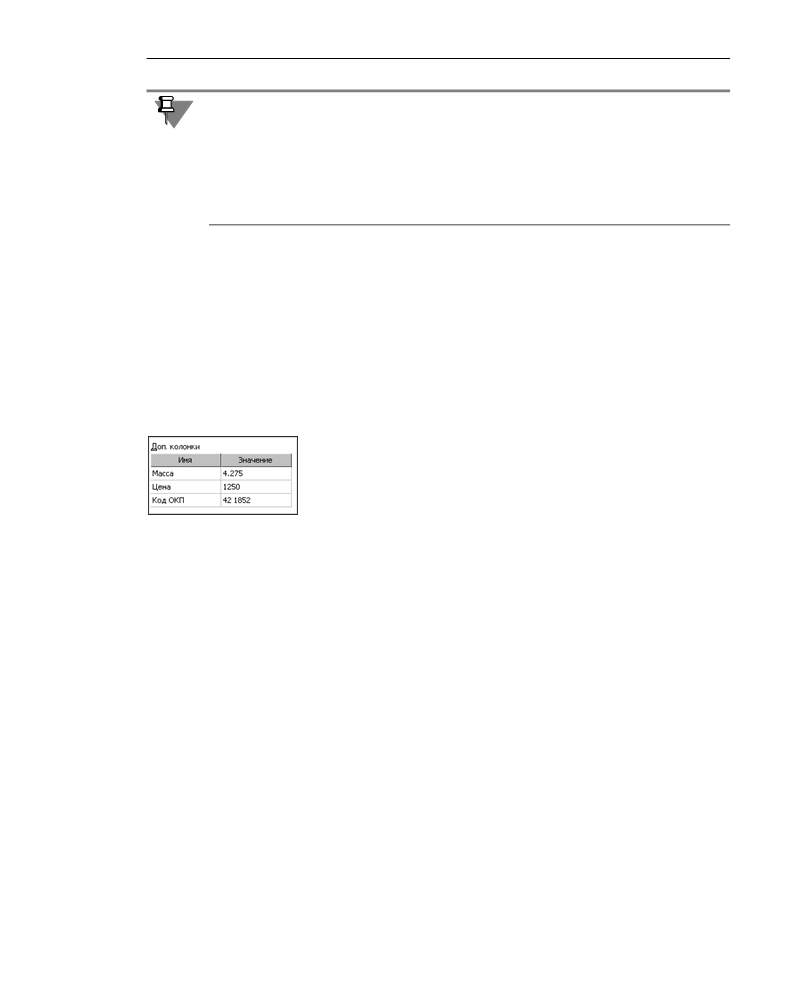

Данные в дополнительных колонках объекта спецификации можно
просмотреть и отредактировать на разворачивающейся панели До%
полнительные колонки, расположенной на вкладке Параметры
(рис. 6.14).
Панель содержит список возможных для данной спецификации типов
Рис. 6.14. Дополнительные
дополнительных колонок и их значений, относящихся к текущему объ!
колонки
екту спецификации.
Для ввода или редактирования значения в дополнительной колонке щелкните мышью в
соответствующем поле списка и введите нужные данные.
Сервисные команды позволяют сложить числовые значения дополнительных парамет!
ров, при этом может учитываться количество одинаковых объектов в сборке и даже ко!
личество объектов в ее различных исполнениях. О порядке вычисления суммы значений
в дополнительных колонках можно прочитать в разделе 10.2 на с. 93.
71
Часть II.
Приемы работы со спецификацией
6.6.3.
Подключение документов к объекту спецификации
Объект спецификации можно
связать с документами КОМ!
ПАС!3D. Эта связь является
двусторонней и ассоциатив!
ной и позволяет передавать
данные об объекте специфи!
кации в подключенный доку!
мент, или наоборот, данные из
документа в соответствующий
ему объект спецификации.
Документы подключаются к
объекту спецификации на
вкладке Панели свойств До%
кументы. Она содержит раз!
ворачивающуюся панель До%
кументы (рис. 6.15).

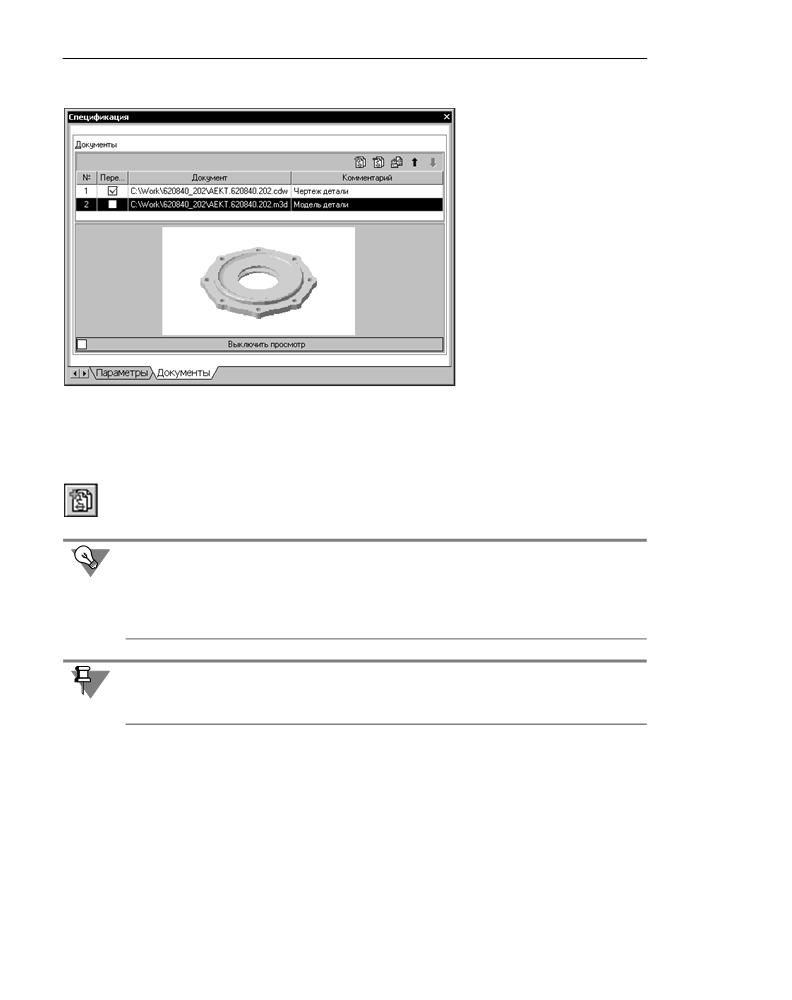

Рис. 6.15. Документы, подключенные к объекту спецификации
Панель содержит список подключенных к объекту документов. Выделив название любо!
го из них, в нижней части панели можно просмотреть его уменьшенное изображение
(при условии, что не включена опция Выключить просмотр).
Для подключения документа к объекту спецификации нажмите на панели Документы
кнопку Добавить документ. В появившемся диалоге укажите путь к файлу документа
и его имя.
Если объект спецификации — документ, подключите к нему собственно этот документ
(например, сборочный чертеж, спецификацию, пояснительную записку, схему и т.д.).
Если объект спецификации — сборочная единица, подключите к нему соответствующий
сборочный чертеж и спецификацию.
Если объект спецификации — деталь, подключите к нему рабочий чертеж этой детали.
Трехмерная модель детали или сборки обычно подключается к объекту автоматически
(см. раздел 7.4.2 на с. 80). Ее можно подключить и вручную (тем же способом, что и до!
кументы других типов).

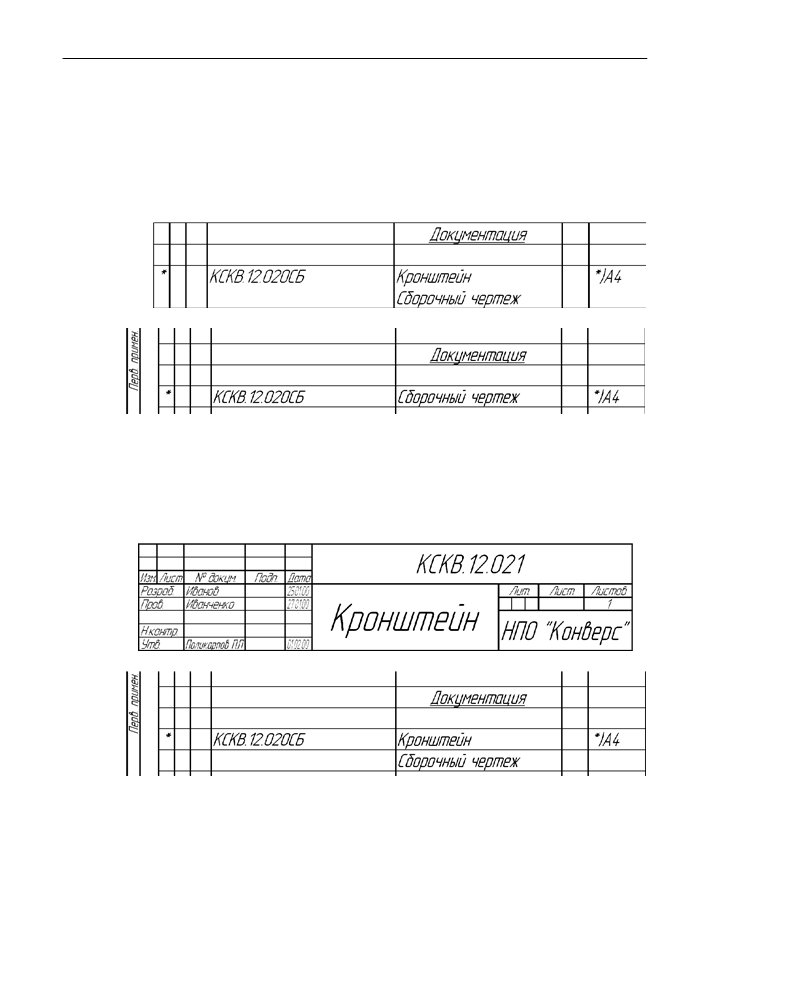

В результате подключения документа в соответствующие колонки объекта специфика!
ции автоматически будут переданы наименование и обозначение из модели или основ!
ной надписи чертежа, а также обозначение формата, на котором выполнен подключен!
ный чертеж.
Информация из подключенного документа может передаваться не только в колонки
бланка спецификации, но и в дополнительные колонки. Например, в дополнительную
колонку объекта может быть автоматически передана масса детали из модели или из со!
ответствующей графы основной надписи.
72
Глава 6. Работа с документом=спецификацией
Вообще говоря, передача данных из подключенного к объекту документа является час!
тью стиля спецификации. При формировании стиля можно отключить передачу данных
или настроить ее параметры (например, изменить ячейку штампа, данные из которой
должны передаваться в конкретную колонку объекта спецификации).
Если к объекту спецификации подключено несколько документов, то в объект передают!
ся данные из первого подключенного документа. Вы можете изменить порядок подклю!
ченных к объекту документов, перемещая их по списку при помощи кнопок Перемес%
тить документ в списке вверх и Переместить документ в списке вниз.

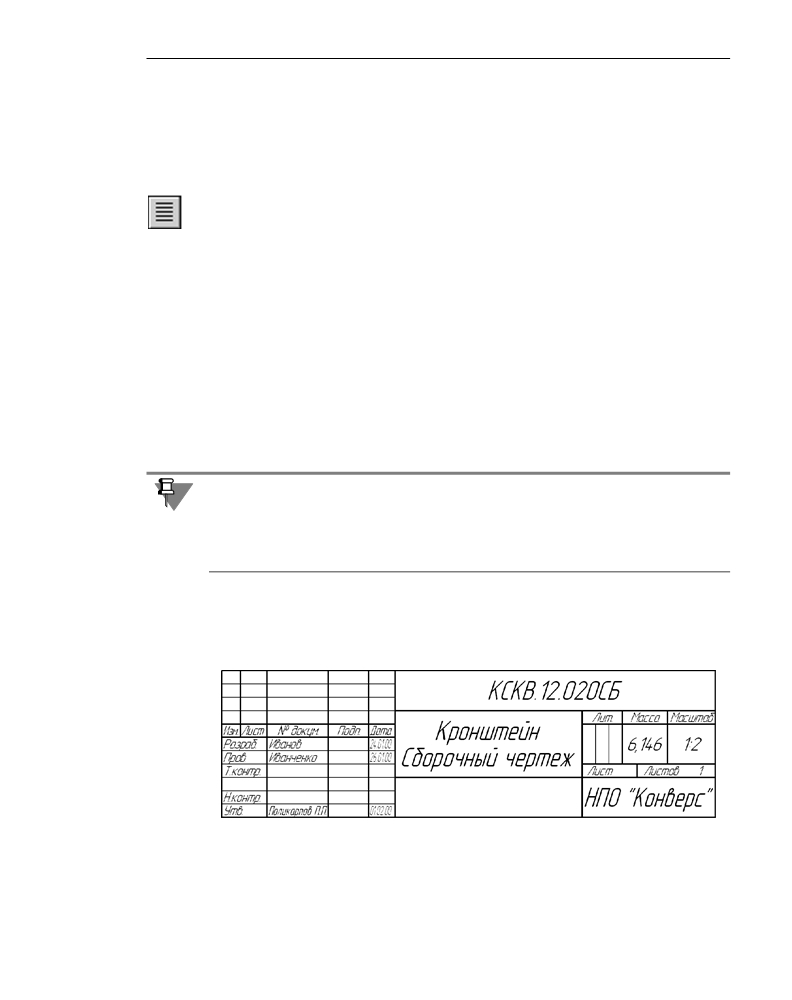

Если отредактировать подключенную к объекту модель или данные в основной надписи
подключенного документа, а также изменить его формат, то при сохранении этого доку!
мента будет выдан запрос на подтверждение передачи данных в спецификацию. Вы мо!
жете отказаться от передачи данных.
После изменения наименования или обозначения объекта в документе!спецификации
новые данные могут быть переданы в основную надпись подключенного документа. Что!
бы включить передачу данных из объекта спецификации в подключенный документ,
включите рядом с названием документа опцию Передавать изменения в документ.
Если после этого изменить данные в колонках объекта и сохранить спецификацию, из!
менения будут переданы в подключенный документ. При этом дополнительный запрос
на подтверждение передачи изменений выдаваться не будет. Вы получите лишь сообще!
ние о том, что документ изменен.
Для отключения документа от объекта спецификации выделите в списке его название и
нажмите кнопку Отключить документ.
Если требуется открыть подключенный к объекту документ, выделите в списке его на!
звание и нажмите кнопку Редактировать документ.
6.7.
Сортировка объектов
Автоматическая сортировка базовых объектов производится только в тех разделах спе!
цификации, при настройке которых включена сортировка (см. раздел 17.2 на с. 176) и
указаны ее правила — колонка, по которой должна производиться сортировка, и тип
сортировки.
Чтобы быстро включить или выключить автоматическую сортировку в текущем разделе,
пользуйтесь кнопкой Автоматическая сортировка на панели Текущее состояние.
Нажатая кнопка означает, что автоматическая сортировка в текущем разделе включена,
отжатая — выключена.
Отключение автоматической сортировки распространяется на вновь создаваемые в раз!
деле объекты и не нарушает порядок уже отсортированных объектов.
Если автоматическая сортировка в разделе выключена, вы можете располагать его объ!
екты в произвольной последовательности, перемещая их вверх и вниз.
Для перемещения объекта в разделе выделите его и вызовите команду Редактор —
Сдвинуть объект вверх или — Сдвинуть объект вниз. Для быстрого вызова этих ко!
манд можно воспользоваться комбинациями клавиш <Shift>+< > и <Shift>+< > соот!
ветственно.
73
Часть II.
Приемы работы со спецификацией
Автоматическая сортировка вспомогательных объектов спецификации не производится.
Их можно вручную перемещать вверх и вниз даже в тех разделах, где включена автома!
тическая сортировка базовых объектов.
6.8.
Простановка позиций
Числа, автоматически возникающие в колонке Позиция новых объектов, не являются но!
мерами позиций. Они представляют собой порядковые номера объектов и отражают
последовательность их создания.
Для присвоения объектам номеров позиций, соответствующих их положению в специ!
фикации, вызовите команду Сервис — Расставить позиции.
В результате действия команды в колонке Позиция появятся номера позиций объектов.
Чтобы быстро включить или выключить простановку номеров позиций в текущем разде!
ле, пользуйтесь кнопкой Проставлять позиции на панели Текущее состояние.
Нажатая кнопка означает, что простановка позиций в текущем разделе включена, отжа!
тая — выключена.
При простановке позиций в каждом разделе учитывается количество резервных строк в
предыдущем разделе.
Например, раздел Детали заканчивается позицией 46 и содержит три резервные строки.
Тогда следующий за ним раздел Стандартные изделия будет начинаться с позиции 50,
т.к. номера позиций 47, 48 и 49 зарезервированы для последующих изменений.
Даже после ввода в раздел Детали новых или удаления существующих объектов коли!
чество резервных строк в нем останется неизменным, а команда автоматической проста!
новки позиций обеспечит «соблюдение дистанции» между номерами позиций в сосед!
них разделах.
Для быстрого изменения количества резервных строк в текущем разделе служит поле
Количество резервных строк на панели Текущее состояние.
6.9.
Режимы работы с документом%спецификацией
При создании и заполнении текстовой части объектов документа!спецификации на эк!
ране вы видите стандартную таблицу спецификации и вводите данные в ее графы. Такой
режим работы называется нормальным режимом заполнения спецификации. Он анало!
гичен нормальному режиму заполнения текстового документа.
В этом режиме также редактируются дополнительные параметры объектов специфика!
ции, к объектам подключается геометрия, производится сортировка объектов, проста!
новка позиций и другие операции с объектами.
Основная надпись документа!спецификации в нормальном режиме не видна и не до!
ступна для редактирования.
Для заполнения основной надписи требуется перейти в режим разметки страницы. Этот
режим при работе со спецификацией похож на режим разметки страницы текстового до!
кумента.
Для перехода в режим разметки страницы вызовите команду Вид — Разметка страниц
или нажмите кнопку Разметка страниц на панели Вид.
74
Глава 6. Работа с документом=спецификацией
В этом режиме страницы спецификации показываются так, как они будут выводиться на
печать. Видны и доступны для редактирования таблицы основной надписи документа!
спецификации.
Объекты спецификации в режиме разметки страницы недоступны для редактирования.
Для редактирования объектов требуется вернуться в нормальный режим.
Для перехода из режима разметки страницы в нормальный режим вызовите команду
Вид — Нормальный режим или нажмите кнопку Нормальный режим на панели
Вид.
По умолчанию система находится в нормальном режиме работы со спецификацией.
6.10.
Отображение объектов, содержащих
код и наименование документа
Показ наименования изделия в текстовой части объекта спецификации, содержащего
код и наименование документа, может быть автоматически отключен.
Отключение происходит, если содержимое ячеек Обозначение (без учета стандартного
кода) и Наименование (без учета стандартного наименования документа) объекта специ!
фикации полностью совпадает с содержимым соответствующих ячеек основной надпи!
си этой спецификации. Полный текст в ячейке Наименование объекта спецификации ви!
ден только в режиме редактирования текстовой части этого объекта.
Перечень стандартных кодов и наименований документов содержится в файле кодов и
наименований — graphic.kds (см. раздел 10.16 на с. 110).
Если используются нестандартный код и/или наименование, содержимое ячейки Наиме/
нование отображается полностью даже при условии совпадения обозначения и наиме!
нования изделия.
Рассмотрим механизм отключения показа наименования изделия на примере объекта
раздела Документация. Предположим, этот объект соответствует сборочному чертежу
изделия. Целесообразно подключить к нему сборочный чертеж и взять данные из его ос!
новной надписи (рис. 6.16).
Рис. 6.16. Основная надпись сборочного чертежа, подключаемого к объекту спецификации
В ячейки Обозначение и Наименование объекта спецификации будут переданы строки
«КСКВ.12.020СБ» и «Кронштейн Сборочный чертеж» соответственно (рис. 6.17, а).
75
Часть II.
Приемы работы со спецификацией
Пусть графы Обозначение и Наименование основной надписи спецификации содержат
строки «КСКВ.12.020» и «Кронштейн» соответственно.
В этом случае содержимое ячейки Наименование данного объекта спецификации зави!
сит от режима работы. Наименование изделия — «Кронштейн» — показывается только
в режиме редактирования этого объекта (рис. 6.17, а). После выхода из этого режима, а
также в режиме разметки страниц отображение наименования изделия отключается и в
ячейке Наименование остается только наименование документа (рис. 6.17, б).
а) Режим редактирования
б) Режим разметки страниц
Рис. 6.17.
Пусть теперь графа Обозначение основной надписи спецификации содержит строку
«КСКВ.12.021» (рис. 6.18, а). В этом случае в ячейке Наименование данного объекта спе!
цификации отображается полное наименование документа в любом режиме работы
(рис. 6.18, б).
а) Основная надпись спецификации
б) Объект спецификации; режим разметки страниц
Рис. 6.18.
76
Глава 7. Работа с объектами спецификации в чертежах и моделях
Глава 7.
Работа с объектами спецификации
в чертежах и моделях
Объекты спецификации можно создавать не только в документах!спецификациях, но и
в чертежах, и в моделях.
Приемы создания и редактирования объектов спецификации в различных типах доку!
ментов практически одинаковы. Например, копирование и редактирование базовых и
вспомогательных объектов спецификации, создание исполнений объектов, редактиро!
вание дополнительных параметров объектов и подключение к ним документов произво!
дятся точно так же, как при работе с объектами в документе!спецификации (см. главу 6).
Кнопки вызова команд работы с объектами спецификации в режимах работы с графи!
ческими документами и моделями по умолчанию находятся на инструментальной пане!
ли Спецификация (рис. 5.3 на с. 51).
7.1.
Создание объектов спецификации в чертеже
В сборочном чертеже нужно создавать те объекты спецификации, изображения которых
содержатся в этом чертеже. Как правило, это объекты из разделов Сборочные единицы,
Детали, Стандартные изделия.
Для создания объекта спецификации выполните следующие действия.
1.
Находясь в режиме редактирования чертежа, выделите графические объекты, составля!
ющие изображение детали или подсборки, в том числе позиционную линию!выноску.
Включение позиционной линии!выноски в состав геометрии объекта спецификации
обеспечит автоматическое заполнение колонки спецификации Зона и передачу номера
позиции из спецификации на полку линии!выноски.
2.
Вызовите команду Спецификация — Добавить объект…
3.
В появившемся на экране диалоге выберите раздел для размещения объекта, а при
необходимости — шаблон заполнения его текстовой части.
4.
В появившемся на экране окне введите текстовую часть объекта спецификации (см.
раздел 6.4 на с. 57).
5.
При необходимости на вкладках Панели свойств Параметры и Документы задайте до!
полнительные параметры объекта (см. разделы 6.6.1 на с. 67 и 6.6.2 на с. 71) и подклю!
чите к нему документы (см. раздел 6.6.3 на с. 72).
6.
Подтвердите создание объекта спецификации, нажав в окне ввода текстовой части кноп!
ку OK или комбинацию клавиш <Ctrl>+<Enter>.
Если при создании объекта в его состав не были включены графические объекты (в том
числе позиционная линия!выноска), их можно добавить к объекту спецификации на лю!
бом этапе работы с ним (см. раздел 6.5.2 на с. 65).
77
7.1.1.
Объекты спецификации из прикладных библиотек
При вставке в чертеж изображения стандартного изделия из прикладной библиотеки
(например, Конструкторской библиотеки) в диалоге выбора параметров изделия может
присутствовать опция Создать объект спецификации (см. рис. 4.1 на с. 46). Если
включить эту опцию, то после указания положения библиотечного изображения на экра!
не появляется окно для ввода текстовой части объекта спецификации (такое же, как при
создании объекта спецификации в чертеже).
После подтверждения создания объекта требуется указать существующую или создать
новую позиционную линию!выноску, указывающую на изделие. Эта линия!выноска и
графические объекты библиотечного изображения будут включены в состав объекта
спецификации.
Объект спецификации расположится в разделе, предусмотренном логикой работы при!
кладной библиотеки. Например, объекты, соответствующие крепежным изделиям из
Конструкторской библиотеки, будут созданы в разделе Стандартные изделия.
7.1.2.
Объекты спецификации из вставленных фрагментов
Во фрагменте можно создать такие же объекты спецификации, как в чертеже. Они со!
здаются и редактируются по тем же правилам, что и объекты спецификации в чертеже.
Фрагмент не подключается к спецификации. Поэтому напрямую передать объекты из не!
го в спецификацию невозможно.
Однако фрагмент можно вставить в чертеж. При этом объекты спецификации, также как
и графические объекты, попадут из фрагмента в чертеж (с сохранением всех их
свойств). Такая передача объектов происходит при любом способе вставки — ссылкой,
телом или россыпью.
Порядок работы с объектами, полученными таким способом, не отличается от порядка
работы с объектами спецификации, созданными непосредственно в чертеже.
Если в состав объектов спецификации во фрагменте входят позиционные линии!вынос!
ки, то при вставке фрагмента в чертеж после сортировки всех объектов спецификации в
этом чертеже на линиях!выносках появятся новые номера позиций, соответствующие
месту появившихся из фрагмента объектов среди объектов спецификации чертежа.
Проще говоря, если во фрагменте номера позиций 1, 2 и 3, то после вставки этого фраг!
мента в чертеж и пересчета позиций в нем позиции во фрагменте могут получить, напри!
мер, номера 10, 28 и 46 (при условии, что позиционные линии!выноски входят в состав
объекта спецификации, включены расчет позиций и их простановка).
Если фрагмент содержит несколько описаний спецификаций (см. раздел 10.14 на
с. 109) и объекты, созданные для каждого описания, то при вставке в чертеж этого фраг!
мента в чертеже появятся все описания спецификаций, содержащиеся во фрагменте, и
все объекты спецификации из фрагмента.
Если при выпуске различных сборочных чертежей (схем, чертежей общего вида и т.д.)
вы используете типовые решения, создайте соответствующие фрагменты с объектами
спецификации и любым способом вставляйте их в чертежи.
78
Глава 7. Работа с объектами спецификации в чертежах и моделях
1.
Начертите типовую деталь (или узел) во фрагменте.
2.
Создайте в этом фрагменте объект спецификации, соответствующий детали (или объек!
ты спецификации, соответствующие деталям узла).
3.
Сохраните фрагмент.
4.
Вставляйте фрагмент в сборочные чертежи.
Вместе с изображением в них будут «приходить» объекты спецификации.
Вы также можете создать библиотеки фрагментов, содержащих объекты спецификации,
и вставлять фрагменты в чертежи из них. При работе в библиотеке фрагменты, содер!
жащие объекты спецификации, ничем не отличаются от других фрагментов.
7.2.
Создание объектов спецификации в модели.
Общие сведения
Использование объектов спецификации при создании трехмерных моделей (деталей и
сборок) позволяет автоматически сформировать спецификацию в процессе построения
сборки.
Для корректного формирования объектов спецификации в модели рекомендуется пред!
варительно сохранить ее на диске.
7.3.
Создание объектов спецификации в детали
Как правило, в детали создают единственный объект спецификации, содержащий ее на!
именование и обозначение и принадлежащий разделу Детали.
Как и при работе с графическими документами, для создания в детали объектов специ!
фикации требуется вызвать команду Спецификация — Добавить объект…. Выделять
какие!либо формообразующие и конструктивные элементы перед вызовом команды не
требуется.
Дальнейшие действия (выбор раздела для размещения объекта, ввод текстовой части и
задание дополнительных параметров) выполняются так же, как при создании объекта
спецификации в чертеже (см. раздел 7.1).
Если перед вызовом команды создания объекта спецификации в Дереве построения бы!
ла выделена текущая деталь (самый первый элемент Дерева), то колонки Обозначение,
Наименование и дополнительная колонка Масса заполняются автоматически, а текущий
документ!деталь подключается к создаваемому объекту спецификации.
Автоматическое заполнение текстовой части объекта спецификации предпочтительнее,
чем ручной ввод данных, так как позволяет избежать случайных ошибок.
7.4.
Создание объектов спецификации в сборке
В сборке можно создать внутренние и внешние объекты (см. раздел 3.2.2 на с. 38).
79
Часть II.
Приемы работы со спецификацией
7.4.1.
Внешние объекты
Как правило, в сборке создают единственный внешний объект спецификации, содержа!
щий ее наименование и обозначение и принадлежащий разделу Сборочные единицы.
Этот объект автоматически передается в сборку, в которую текущая входит в качестве
подсборки (сборочной единицы).
Чтобы создать в сборке внешний объект спецификации, вызовите команду Специфи%
кация — Добавить объект — Внешний.
Дальнейшие действия (выбор раздела для размещения объекта, ввод текстовой части и
задание дополнительных параметров) выполняются так же, как при создании объекта
спецификации в чертеже (см. раздел 7.1).
Если перед вызовом команды создания внешнего объекта спецификации в Дереве пос!
троения была выделена текущая сборка (самый первый элемент Дерева), то колонки
Обозначение, Наименование и дополнительная колонка Масса заполняются автомати!
чески, а текущий документ!сборка подключается к создаваемому объекту
спецификации.
7.4.2.
Внутренние объекты
Внутренние объекты спецификации возникают в сборке при вставке в нее деталей, со!
держащих объекты спецификации, и подсборок, содержащих внешние объекты специ!
фикации. Иными словами, при вставке в сборку компонентов объекты спецификации
деталей и внешние объекты спецификации подсборок становятся внутренними объекта!
ми главной сборки.
Ко всем внутренним объектам спецификации, сформированным таким способом, авто!
матически подключаются документы!модели, из которых «пришли» эти объекты. Под!
робнее о подключении документов к объектам спецификации рассказано в разделе 6.6.3
на с. 72.
Если вы создавали объекты спецификации во всех деталях и подсборках текущей сбор!
ки, то в ней оказываются все объекты, необходимые для внесения в спецификацию на
эту сборку. Их достаточно просто передать в спецификацию, подключенную к сборке.
В некоторых случаях в сборке требуется создать внутренние объекты, которые по какой!
либо причине не могут быть созданы в моделях ее компонентов. Например, при сборке
изделия используется какой!либо материал. Данные о нем должны попасть в специфи!
кацию (т.е. в сборке должен быть соответствующий внутренний объект). Однако создать
и вставить в сборку модель этого материала невозможно, т.е. внутренний объект специ!
фикации не может возникнуть в сборке автоматически. Его нужно создать вручную.
Чтобы создать в сборке внутренний объект спецификации, вызовите команду Специ%
фикация — Добавить объект — Внутренний.
Дальнейшие действия (выбор раздела для размещения объекта, ввод текстовой части и
задание дополнительных параметров) выполняются так же, как при создании объекта
спецификации в чертеже (см. раздел 7.1).
Внутренний объект спецификации, созданный с помощью команды Добавить
объект — Внутренний, принадлежит только данной сборке и не связан ни с одним вне!
шним файлом.
80
Глава 7. Работа с объектами спецификации в чертежах и моделях
7.4.3.
Объекты спецификации из прикладных библиотек
При вставке в сборку модели стандартного изделия из прикладной библиотеки (напри!
мер, Библиотеки стандартных крепежных элементов) в диалоге выбора параметров из!
делия может присутствовать опция Создать объект спецификации. Если включить
эту опцию, то после указания положения библиотечного компонента на экране появля!
ется окно для ввода текстовой части объекта спецификации.
После подтверждения создания объекта в сборке возникнет внутренний объект специ!
фикации. Он расположится в разделе, предусмотренном логикой работы прикладной
библиотеки.
7.4.4.
Объекты спецификации из библиотек моделей
Модель, хранящаяся в библиотеке моделей (файле *.l3d), может содержать такие же
объекты спецификации, как модель, хранящаяся в отдельном файле на диске.
Если библиотечный компонент, содержащий внутренние объекты спецификации, вста!
вить в сборку, то в сборке появятся соответствующие внутренние объекты специфика!
ции. Порядок работы с ними не отличается от порядка работы с объектами специфика!
ции, «пришедшими» в сборку при вставке компонентов из отдельных файлов.
Эту возможность удобно использовать, если в ваших изделиях используются типовые
детали и узлы.
1.
Создайте трехмерную модель типовой детали (узла).
2.
Создайте в этой модели внешний объект спецификации, соответствующий детали (или
узлу).
3.
Включите модель в состав библиотеки моделей.
4.
Вставляйте модель из библиотеки в сборки.
Вместе с телом библиотечного компонента в сборки будут передаваться объекты специ!
фикации.
7.5.
Редактирование объектов спецификации в документе
Редактирование объектов спецификации в чертежах и моделях производится в подчи!
ненном режиме (см. раздел 3.3 на с. 39). Этот режим доступен при наличии хотя бы од!
ного объекта спецификации. Для его вызова служит команда Спецификация — Ре%
дактировать объекты….
К редактированию объекта спецификации можно перейти, используя подключенную к
нему геометрию. Для этого выделите нужные графические объекты в чертеже и вызови!
те из контекстного меню команду Редактировать объект спецификации.
После редактирования объектов спецификации в сборочном чертеже изменения могут
быть переданы в подключенную к нему спецификацию в результате синхронизации (см.
раздел 8.2.1 на с. 88).
81
Часть II.
Приемы работы со спецификацией
Обозначение и наименование чертежа влияет на отображение объектов спецификации,
содержащих код и наименование документа. Это влияние аналогично влиянию обозна!
чения и наименования спецификации на объекты в ней (см. раздел 6.10 на с. 75).
После редактирования объектов спецификации в детали все сделанные изменения пере!
даются в сборки, содержащие эту деталь.
Если при редактировании внутренних объектов спецификации в сборке изменения были
сделаны в тех объектах спецификации, которые связаны с документами!моделями, эти
изменения передаются в соответствующие модели.
После редактирования внешних объектов спецификации в сборке все сделанные изме!
нения передаются в сборки, содержащие эту сборку в качестве подсборки.
7.5.1.
Редактирование состава геометрии объекта спецификации
Способы редактирования состава геометрии объекта спецификации из чертежа (добав!
ления, замены и удаления геометрии) практически аналогичны способам редактирова!
ния состава геометрии в документе!спецификации (см. раздел 6.5.2 на с. 65). Разница
состоит лишь в том, что выделять объект, состав которого редактируется, надо в подчи!
ненном режиме (т.е. непосредственно внутри чертежа, а не в отдельном документе!спе!
цификации).
Состав геометрии из трехмерной модели, подключенной к объекту, изменяется автома!
тически при редактировании этой модели. Редактирование состава геометрии такого
объекта спецификации «вручную» невозможно.
7.5.2.
Просмотр геометрии объектов спецификации
Порядок просмотра геометрии объектов спецификации, созданных в чертеже или сбор!
ке, практически аналогичен порядку просмотра геометрии объектов в документе!специ!
фикации (см. раздел 6.5.3 на с. 66). Разница состоит лишь в том, что выделять объекты
спецификации, состав которых просматривается, надо в подчиненном режиме.
При просмотре геометрии расположите мозаикой окно чертежа (или сборки) и окно под!
чиненного режима редактирования объектов спецификации.
7.6.
Удаление объекта спецификации из документа
Чтобы удалить объект спецификации из чертежа, перейдите в подчиненный режим
(Спецификация — Редактировать объекты…), выделите подлежащий удалению
объект и нажмите <Delete> или вызовите команду Редактор — Удалить объект.
Если при настройке спецификации была включена опция Удалять геометрию при
удалении объекта спецификации, то в результате удаления объекта спецификации
из чертежа исчезнут также соответствующие графические объекты (изображение ком!
понента сборки). Подробнее об этом рассказано в разделе 10.1 на с. 93.
82
Глава 7. Работа с объектами спецификации в чертежах и моделях
Чтобы удалить объект спецификации из детали, перейдите в подчиненный режим, выде!
лите подлежащий удалению объект и нажмите
<Delete> или вызовите команду
Редактор — Удалить объект.
Так же удаляются внешние объекты спецификации в сборке и те ее внутренние объекты,
которые не связаны с моделями (деталями или подсборками).
Внутренние объекты спецификации в сборке, которые связаны с документами!моделя!
ми, нельзя удалить описанным способом. Вы можете исключить из набора внутренних
объектов спецификации в сборке объект спецификации, принадлежащий конкретному
компоненту. Для этого выполните следующие действия.
1.
Выделите нужный компонент в Дереве построения сборки.
2.
Вызовите из контекстного меню команду Свойства компонента.
3.
На Панели свойств выключите опцию Создавать объекты спецификации.
Объект спецификации, принадлежащий выбранному компоненту, будет исключен из
числа внутренних объектов спецификации в сборке. При этом объект, естественно, не
удаляется из самого компонента. Он лишь перестает присутствовать во внутренних объ!
ектах спецификации в текущей сборке.
Исключение объекта спецификации, принадлежащего какому!либо компоненту, из внут!
ренних объектов спецификации в одной сборке никак не влияет на его присутствие во
внутренних объектах спецификации в остальных сборках, компонентом которых он яв!
ляется.
83
Часть II.
Приемы работы со спецификацией
Глава 8.
Связь спецификации с чертежами и моделями
8.1.
Взаимное подключение документов
Связь между спецификацией и сборочным чертежом или между спецификацией и мо!
делью!сборкой может быть установлена двумя способами:
подключением спецификации к чертежу или сборке (см. раздел 8.1.1),
подключением чертежа или сборки к спецификации (см. раздел 8.1.2).
Свойства связи между сборкой или чертежом и спецификацией не зависят от порядка
подключения документов друг к другу. Иными словами, имея связанные друг с другом
спецификацию и сборку (или спецификацию и чертеж), невозможно установить, под!
ключалась ли сборка (чертеж) к спецификации или спецификация к сборке (чертежу).
8.1.1.
Подключение спецификации к текущей сборке или чертежу
Подключение спецификации к сборке или чертежу может производиться на любом эта!
пе работы с этим документом. Единственным условием подключения является наличие
поименованного файла текущей сборки или чертежа на диске. То есть спецификацию
нельзя подключить к документу, который ни разу не сохранялся с момента создания и
поэтому не имеет имени.
Возможно подключение к сборке или чертежу существующей спецификации (в том чис!
ле содержащей объекты) или создание новой спецификации в процессе подключения.
1.
Чтобы подключить спецификацию к текущему документу, вызовите команду Специфи%
кация — Управление описаниями спецификаций.
На экране появится диалог управления описаниями спецификаций (рис. 8.1 или 8.3).
Подробнее об описаниях рассказано в разделе 3.4 на с. 40.
Если в текущем документе есть объекты спецификации...
Сборка или чертеж уже имеет описание специфи!
кации. Это описание не содержит имени файла
спецификации. В нем указан только стиль специ!
фикации (рис. 8.1).

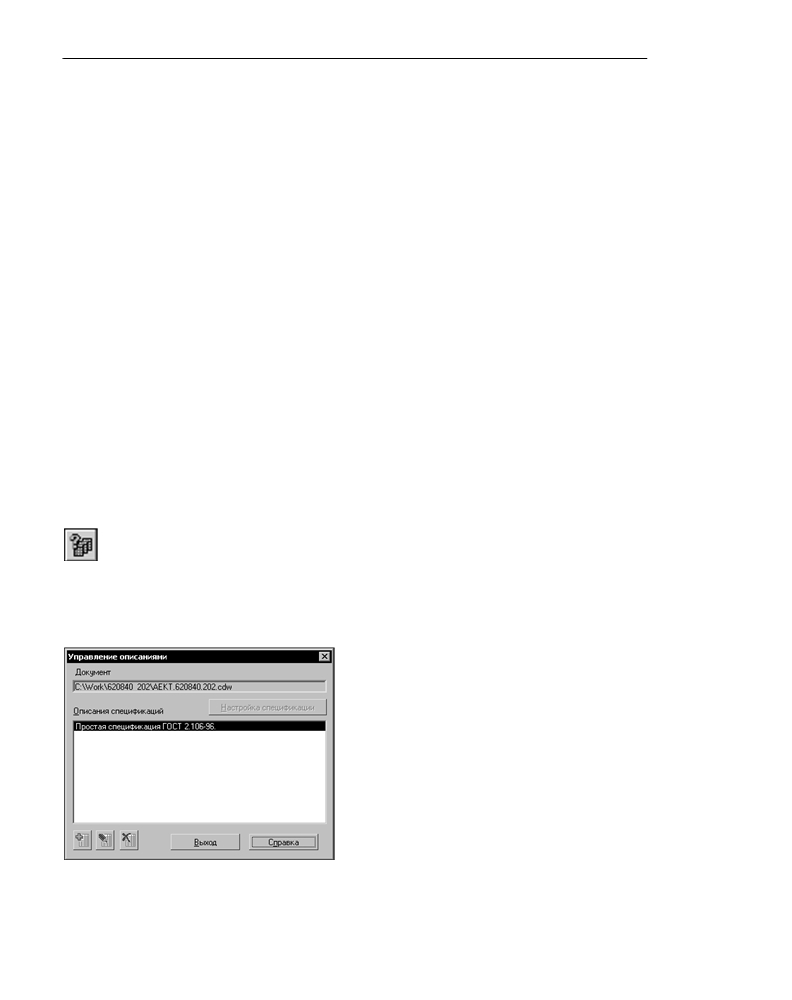

Рис. 8.1. Описание спецификации при наличии
в документе объектов спецификации
84
2. В диалоге управления описаниями спецификаций выделите существующее описание и
нажмите кнопку Редактировать описание.
3. В появившемся диалоге описания спецификации
(рис. 8.2) задайте имя файла подключаемой спе!
цификации. Для этого нажмите кнопку Выбрать
в группе опций Имя файла спецификации и в
появившемся диалоге открытия файлов укажите
имя файла спецификации.

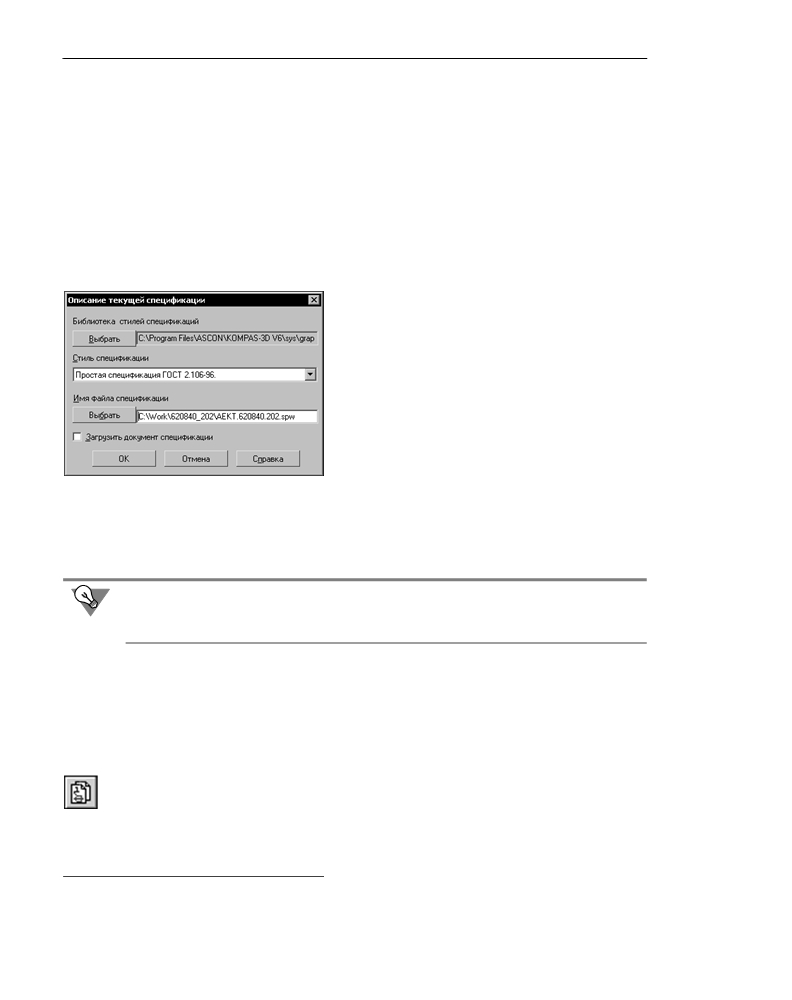

Рис. 8.2. Редактирование описания
Указанная спецификация должна иметь тот же стиль, что и объекты спецификации, су!
ществующие в сборке или чертеже.
Если в диалоге открытия файлов набрать имя несуществующей спецификации, специ!
фикация с указанным именем будет создана системой. Стиль этой спецификации будет
соответствовать объектам спецификации в чертеже.
Указанный в диалоге стиль спецификации изменять нельзя, т.к. в документе уже сущес!
твуют объекты спецификации, созданные в соответствии с этим стилем.
Если в текущем документе нет объектов спецификации...
Перечень описаний спецификаций в диалоге уп!
равления описаниями спецификаций пуст
(рис. 8.3).

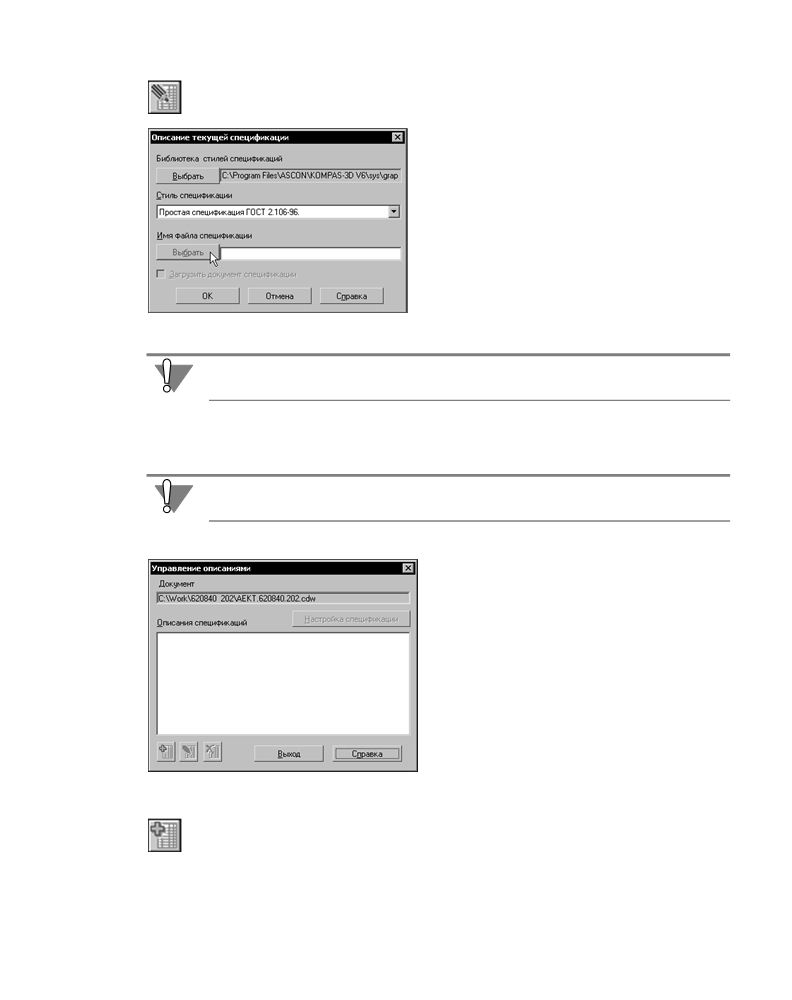

Рис. 8.3. Описание спецификации при отсутствии
в документе объектов спецификации
2. Чтобы добавить к нему описание, нажмите в диалоге кнопку Добавить описание.
На экране появится диалог описания спецификации (рис. 8.2).
3. Укажите в нем имя файла спецификации и ее стиль.
85
Часть II.
Приемы работы со спецификацией
Имя файла спецификации однозначно определяет ее стиль.
Если спецификация, которую требуется подключить, уже существует, просто вы!
берите ее: нажмите кнопку Выбрать и в появившемся диалоге укажите файл спе!
цификации. После этого в соответствующих полях автоматически появятся имя
библиотеки стилей и название стиля выбранной спецификации.
Если спецификация, которую требуется подключить, не существует, укажите
стиль, который она должна иметь: выберите вначале библиотеку стилей, а
затем — название стиля из нее. После этого нажмите кнопку Выбрать в группе
Имя файла спецификации и в появившемся диалоге открытия файлов введите
имя несуществующей спецификации. Спецификация с указанным именем и вы!
бранным стилем будет создана системой.
В результате выполнения пунктов 1, 2 и 31 в диалоге
управления описаниями появится описание, содер!
жащее имя документа!спецификации (рис. 8.4).
Рис. 8.4. Редактирование описания
4. Выделите в диалоге управления описаниями имя спецификации, которую требуется под!
ключить к сборке или чертежу, и нажмите кнопку OK.
Спецификация будет подключена к документу.
Если в диалоге описания спецификации включить опцию Загрузить документ специ%
фикации, то после выхода из диалога по кнопке OK подключенная спецификация будет
открыта в КОМПАС!3D.
5. Чтобы выйти из диалога управления описаниями, нажмите кнопку Выход.
8.1.2.
Подключение сборки или чертежа к текущей спецификации
К спецификации можно подключить любое количество сборок и чертежей. Обычно к
спецификации подключают трехмерную модель сборки или (и) листы сборочного черте!
жа.
1. Чтобы подключить к текущей спецификации сборку или чертеж, вызовите команду
Сервис — Управление сборкой.
1. Пункты 2 и 3 выполняются один раз, вариант выполнения выбирается в зависимости от наличия в
текущем документе объектов спецификации.
86















содержание   ..  3  4  5  6   ..
