При простановке позиций учитывается порядок следования объектов в спецификации,

количество резервных строк в каждом разделе, отключение простановки позиций в от!

дельных разделах и настройки объектов. Каждый базовый объект получает номер пози!

ции, соответствующий его индивидуальным настройкам и его положению в специфика!

ции. Это не относится к объектам в разделах, где выключена простановка позиций.

Если в разделе отключена простановка позиций, то числа в его колонке Позиция не воз!

никают ни при вводе объектов, ни при автоматической простановке позиций. Объектам

следующего раздела (если в нем включена простановка позиций) присваиваются номе!

ра, следующие за номерами позиций предыдущих пронумерованных объектов.

Простановка позиций в разделе (если она включена) производится даже в том случае,

когда отключен показ номеров позиций у всех или у некоторых объектов раздела. При

этом может оказаться, что номера позиций в разделе не видны, но учитываются при

нумерации объектов в следующих разделах.

В некоторых случаях несколько следующих друг за другом объектов спецификации мо!

гут иметь одинаковые номера позиций (см. раздел 6.6.1 на с. 67). При этом показ повто!

ряющихся номеров может быть отключен. Пример объектов, имеющих одинаковые но!

мера позиций — исполнения одной и той же детали в групповой спецификации.

Передача номеров позиций из спецификации на полки позиционных линий!выносок в

чертеже возможна только для тех объектов спецификации, в состав геометрии которых

входит позиционная линия!выноска (см. раздел 6.5 на с. 64). Эта передача происходит

при синхронизации данных (см. раздел 8.2.2 на с. 88).

Глава 3.

Взаимодействие спецификации

с другими документами

В чертежах, фрагментах, деталях и сборках могут существовать точно такие же объекты

спецификации, как и в документе!спецификации.

По умолчанию эти объекты не видны в графических документах и моделях в режиме

построений и не выводятся на печать1. Однако их можно в любой момент просмотреть и

отредактировать.

Для просмотра и редактирования объектов спецификации, существующих в чертежах,

фрагментах, деталях и сборках, предназначен специальный («подчиненный») режим

(см. разделы 3.3 на с. 39 и 7.5 на с. 81).

3.1.

Объекты спецификации в чертежах

Обычно при вычерчивании сборочного чертежа изображения деталей и узлов, позици!

онные линии!выноски и прочие сведения вводятся до создания отдельного документа!

спецификации.

При традиционном («бумажном») способе формирования спецификации конструктор

помнит всю эту информацию или записывает ее в черновик до начала заполнения спе!

цификации. При работе в системе КОМПАС!3D сведения, которые потребуются при со!

здании спецификации на основе текущего чертежа, можно сохранять прямо в этом чер!

теже.

Создавайте объекты спецификации в чертеже по мере построения их изображений (см.

раздел 7.1 на с. 77). После подключения к чертежу спецификации (см. раздел 8.1.1 на

с. 84) эти объекты можно будет передать в нее в любой момент (см. раздел 8.2.1 на

с. 88). При этом объекты не исчезают из чертежа, а лишь копируются в спецификацию

(вместе со всеми своими дополнительными параметрами и сведениями о подключенной

к ним геометрии).

Объект спецификации можно редактировать и в документе!спецификации, и в чертеже

(в подчиненном режиме). После того, как объект спецификации отредактирован в одном

из связанных документов (спецификации или чертеже), изменения можно передать в

другой документ — произвести синхронизацию (см. раздел 8.2 на с. 88).

Если сборочный чертеж состоит из нескольких листов (то есть из нескольких докумен!

тов КОМПАС!3D), то в каждом из них можно создать объекты спецификации, а затем пе!

редать их в подключенную ко всем листам спецификацию. Объекты из всех подключен!

ных чертежей расположатся в спецификации в предусмотренной стандартом

последовательности (каждый попадет в тот раздел, в котором он создавался в чертеже,

и будет произведена сортировка всех объектов).

1. В чертеже можно включить такой режим, в котором таблица спецификации с расположенными в

ней объектами разместится над основной надписью и будет напечатана вместе с чертежом

(см. раздел 10.12 на с. 107).

Часть I.

Общие сведения о спецификации

Так как передача объектов спецификации из чертежа в спецификацию требует вызова

только одной команды и занимает мало времени (обычно — несколько секунд), она мо!

жет быть использована для быстрого восстановления утраченной или испорченной спе!

цификации. Если вы будете создавать объекты сразу в отдельном документе!специфи!

кации и впоследствии не передадите их в чертеж, то такое восстановление будет

невозможно.

Еще одно преимущество создания объектов спецификации в чертеже — возможность

получения объектом данных непосредственно с чертежа. Если создать в чертеже объект

спецификации, содержащий в своем геометрическом составе позиционную линию!вы!

носку, то в колонке Зона будет автоматически появляться обозначение зоны чертежа, в

которой находится подключенная геометрия, а после каждого изменения номера пози!

ции объекта спецификации (например, в результате сортировки) новый номер будет по!

являться на полке соответствующей линии!выноски в чертеже.

3.2.

Объекты спецификации в моделях

Объекты спецификации можно создавать не только в «плоском» сборочном чертеже, но

и в трехмерной модели (детали или сборке). Формирование объектов спецификации в

модели возможно на любом этапе ее построения (см. разделы 7.3 на с. 79 и 7.4 на с. 79).

Объект спецификации можно редактировать и в документе!спецификации, и в модели

(см. раздел 7.5 на с. 81). После того, как объект спецификации отредактирован в одном

из связанных документов (спецификации или модели), изменения можно передать в

другой документ — произвести синхронизацию (см. раздел 8.2 на с. 88).

3.2.1.

Деталь

Деталь может иметь неограниченное количество объектов спецификации, принадлежа!

щих любым разделам спецификации. Однако в большинстве случаев в детали создают

единственный объект спецификации, содержащий ее наименование и обозначение и

принадлежащий разделу Детали.

При вставке детали в сборку объекты спецификации этой детали попадают в эту сборку,

а из нее — в те разделы спецификации, в которых они были созданы.

3.2.2.

Сборка

Объекты спецификации в сборке бывают двух типов: внешние и внутренние.

Внешние объекты спецификации

Внешние объекты спецификации в сборке — объекты спецификации, предназначенные

для передачи в те сборки, в которые данная сборка войдет в качестве подсборки.

Внешние объекты спецификации формируются пользователем (см. раздел 7.4.1 на

с. 80). Они могут принадлежать любым разделам спецификации. Однако в большинстве

случаев в сборке создают единственный объект спецификации, содержащий ее наиме!

нование и обозначение и принадлежащий разделу Сборочные единицы.

При вставке сборки в другую сборку ее внешние объекты спецификации попадают в

главную сборку, а из нее — в те разделы спецификации, в которых они были созданы.

Глава 3. Взаимодействие спецификации с другими документами

Внутренние объекты спецификации

Внутренние объекты спецификации в сборке — объекты, которые не передаются в дру!

гую сборку при вставке в нее данной сборки в качестве подсборки.

Они могут быть сформированы пользователем, а могут «прийти» в сборку из других

моделей — при вставке в сборку компонентов (деталей и подсборок) происходит авто!

матическое формирование ее внутренних объектов спецификации. В сборку передаются

внешние объекты спецификации, принадлежащие подсборкам и объекты специфика!

ции, принадлежащие деталям.

Внутренние объекты передаются в подключенный к сборке документ!спецификацию

(см. раздел 8.2.1 на с. 88). При этом объекты не исчезают сборки, а лишь копируются в

спецификацию (вместе со всеми своими дополнительными параметрами и сведениями

о подключенной к ним геометрии).

Внутренние объекты спецификации передаются и в чертежи при создании в них ассоци!

ативных видов, содержащих изображения моделей. Благодаря этому при

формировании полного комплекта ассоциативных документов (моделей, чертежей и

спецификаций) каждый объект спецификации достаточно создать один раз — в модели.

Из нее объект попадет в модели более высокого уровня, чертежи и спецификации.

Пользователь может дополнить набор внутренних объектов спецификации, создавая но!

вые объекты, не связанные с внешними файлами (см. раздел 7.4.2 на с. 80), а также от!

редактировать внутренние объекты, автоматически сформированные системой.

При необходимости пользователь может исключить из сборки или чертежа любой объ!

ект спецификации, принадлежащий детали (подсборке).

3.3.

Подчиненный режим

Подчиненный режим — режим просмотра и редактирования объектов спецификации не!

посредственно в графическом документе или модели.

Этот режим доступен, если в документе есть хотя бы один объект спецификации. Для пе!

рехода в подчиненный режим служит команда Спецификация — Редактировать объ%

екты.

Для работы с объектами спецификации в графическом документе или модели открыва!

ется специальное окно с колонками и разделами, идентичными колонкам и разделам

спецификации. Это окно практически не отличается от окна редактирования документа!

спецификации. Только в его заголовке показывается не имя документа!спецификации,

а имя документа, в котором находятся объекты спецификации, и ремарка « Объекты

спецификации».

В подчиненном режиме доступны все приемы работы с объектами спецификации.

Единственным исключением является невозможность вызова команды простановки по!

зиций.

Созданные и отредактированные в подчиненном режиме объекты постоянно хранятся в

графическом документе или модели. Их можно в любой момент передать в специфика!

цию, связанную с документом.

Часть I.

Общие сведения о спецификации

3.4.

Описание спецификации

Описание спецификации включает в себя имя файла спецификации, подключенной к

графическому документу, и стиль этой спецификации.

Если в модели или чертеже нет ни одного объекта спецификации, этот документ не со!

держит описаний спецификаций. В момент создания в документе (модели или чертеже)

первого объекта спецификации этот документ получает описание спецификации. Объект

создается в соответствии со стилем, выбранным в системе для новых документов!спе!

цификаций. Поэтому возникшее описание содержит стиль спецификации, указанный в

настройке новых документов. До тех пор пока к модели или чертежу не подключен доку!

мент!спецификация, описание не содержит имени файла спецификации.

Если при работе со спецификацией к ней подключили модель или чертеж (см. раздел 8.1

на с. 84), в подключенном документе появляется описание. Оно содержит стиль и имя

файла спецификации. После подключения объекты в чертеже создаются в соответствии

со стилем подключенной спецификации. Это делается для того, чтобы объекты в черте!

же и подключенной спецификации имели одинаковую структуру (колонки, правила сор!

тировки) и при передаче объектов между документами их внешний вид не изменялся.

Для фрагмента описание спецификации содержит только стиль спецификации. Это свя!

зано с тем, что фрагмент непосредственно к спецификации не подключается, но в нем

можно создавать объекты спецификации для передачи в чертежи (см. раздел 7.1.2 на

с. 78).

Обычно модель или чертеж содержит одно описание спецификации, позволяющее со!

здавать в нем объекты для передачи в единственную спецификацию. Однако допустимо

создание нескольких описаний спецификаций в одном документе. Об этом подробно

рассказано в разделе 10.14 на с. 109.

3.5.

Связь документов со спецификацией

Как правило, внутри комплекта документов на изделие, создаваемых в КОМПАС!3D, су!

ществуют ассоциативные связи. Благодаря им обеспечивается обмен данными между

документами.

3.5.1.

Связь сборочного чертежа со спецификацией

В конструкторской практике спецификация, составляемая на изделие, всегда соответс!

твует сборочному чертежу этого изделия.

Спецификация КОМПАС!3D также может быть связана со сборочным чертежом (одним

или несколькими чертежами КОМПАС!3D). Эта связь является двунаправленной и ассо!

циативной.

Пользователь может указать сборочный чертеж, которому соответствует текущая специ!

фикация (см. раздел 8.1.2 на с. 86). В результате чертеж получает и сохраняет информа!

цию о том, какая спецификация к нему подключена. Такую связь можно установить и из

текущего сборочного чертежа, указав разрабатываемую для него спецификацию (см.

раздел 8.1.1 на с. 84). При этом информация о подключении чертежа будет передана в

спецификацию.

Глава 3. Взаимодействие спецификации с другими документами

Таким образом, после установления связи между спецификацией и сборочным черте!

жом информация об этой связи хранится в обоих документах, а способ их подключения

друг к другу (из чертежа или из спецификации) определяется исключительно выбором

пользователя.

Находясь в окне спецификации, можно быстро открыть подключенные к ней чертежи. И

наоборот, при работе с чертежом можно быстро вызвать подключенную к нему специ!

фикацию. Благодаря однажды установленной связи спецификации и сборочного черте!

жа система «помнит» местонахождение связанных документов и по команде открытия

находит их самостоятельно.

Другое проявление двунаправленной связи — возможность передачи данных из черте!

жа в спецификацию или из спецификации в чертеж, причем передача ассоциативна (см.

раздел 8.2 на с. 88).

Из чертежа в спецификацию могут передаваться обозначения зон, в которых находятся

изображения объектов спецификации, наименования и обозначения этих объектов. Из

спецификации в чертеж могут передаваться номера позиций, наименования и обозначе!

ния объектов.

Например, в результате изменения масштаба чертежа или положения изображения не!

которые позиции попали в другие зоны чертежа. Для ликвидации последствий этой си!

туации «вручную» придется просмотреть все позиционные линии!выноски, проверить, в

какой зоне они находятся и при необходимости исправить обозначения зон в специфи!

кации. Спецификация КОМПАС!3D выполняет все эти действия автоматически (по ко!

манде пользователя). Обозначения зон, в которых находятся позиции на данный момент,

передаются в спецификацию и размещаются в ее колонке Зона, в строке с соответству!

ющей позицией. Если в результате сортировки объектов в спецификации изменились

номера позиций, меняются номера на полках соответствующих позиционных линий!вы!

носок в чертеже.

Таким образом, сделанные в одном документе изменения передаются в однозначно оп!

ределенное, соответствующее им место другого документа.

3.5.2.

Связь сборки со спецификацией

Кроме сборочного чертежа спецификация КОМПАС!3D может быть связана с трехмер!

ной моделью сборки. Эта связь также является двунаправленной и ассоциативной.

Пользователь может указать модель, которой соответствует текущая спецификация (см.

раздел 8.1.2 на с. 86). В результате модель получает и сохраняет информацию о том, ка!

кая спецификация к ней подключена. Такую связь можно установить и из текущей сбор!

ки, указав разрабатываемую для нее спецификацию (см. раздел 8.1.1 на с. 84). При этом

информация о подключении модели будет передана в спецификацию.

Таким образом, после установления связи между спецификацией и сборкой информа!

ция об этой связи хранится в обоих документах, а способ их подключения друг к другу

(из сборки или из спецификации) определяется исключительно выбором пользователя.

Находясь в окне спецификации, можно быстро открыть подключенную к ней сборку. И

наоборот, при работе с моделью можно быстро вызвать подключенную к нему специфи!

кацию. Благодаря однажды установленной связи спецификации и сборки система «пом!

Часть I.

Общие сведения о спецификации

нит» местонахождение связанных документов и по команде открытия находит их само!

стоятельно.

Другое проявление двунаправленной связи — возможность передачи данных из модели

в спецификацию или из спецификации в модель, причем передача ассоциативна (см.

раздел 8.2 на с. 88).

Из модели в спецификацию могут передаваться обозначения, наименования и массы

компонентов. Из спецификации в модель могут передаваться обозначения и наименова!

ния компонентов.

Например, в результате изменения размеров деталей изменилась их масса. Специфика!

ция КОМПАС!3D автоматически (по команде пользователя) получит обновленные значе!

ния массы компонентов сборки.

3.5.3.

Связь документов с основной надписью спецификации

При подключении документа — сборки или сборочного чертежа — к спецификации (см.

раздел 8.1.2 на с. 86) пользователь может указать

▼ документ, из которого в основную надпись текущей спецификации будут передаваться

обозначение и наименование изделия,

▼ документы, которые будут получать обозначение и наименование изделия из текущей

специификации.

3.6.

Синхронизация данных

Благодаря подключению сборочного чертежа или модели сборки к спецификации воз!

можна синхронизация данных в этих документах.

Синхронизация — процесс передачи объектов спецификации из чертежа или сборки в

подключенную спецификацию или из спецификации в подключенные к ней документы.

3.6.1.

Передача объектов из чертежа или сборки в спецификацию

Созданные в чертеже или модели объекты спецификации не видны на самом чертеже

или в модели (если не считать случая размещения спецификации на чертеже). Их можно

увидеть только в окне подчиненного режима и нельзя вывести на печать.

Чтобы объекты спецификации появились в отдельном документе!спецификации (кото!

рый можно вывести на печать), их нужно передать из чертежа или модели в подключен!

ную спецификацию (см. раздел 8.2.1 на с. 88).

Синхронизация также автоматически (без вызова пользователем специальной команды)

производится при сохранении или закрытии документа, подключенного к специфика!

ции.

После вызова команды синхронизации изменения, внесенные в объекты спецификации,

попадают из документа в подключенную к нему спецификацию. При синхронизации про!

исходит не безусловное копирование всех объектов из одного документа в другой, а

только передача отличающихся данных.

▼ Если какого!либо объекта нет в спецификации, этот объект копируется в нее.

Глава 3. Взаимодействие спецификации с другими документами

▼ Если различаются текстовая часть или дополнительные параметры какого!либо объекта

в модели/чертеже и в спецификации, то текстовая часть или дополнительные параметры

копируются из объекта спецификации в модели/чертеже в соответствующий объект в

спецификации.

▼ Если какого!либо объекта, существующего в спецификации, нет в модели/чертеже, то в

результате синхронизации объект не пропадает из спецификации. Благодаря этому в

спецификацию можно передать объекты из нескольких подключенных чертежей — эти

объекты не уничтожат, а дополнят друг друга. Причем спецификация будет «помнить»,

из какого чертежа «пришел» каждый ее объект. Если в дальнейшем объекты будут пере!

даваться из спецификации в чертежи, то каждый из них будет отправлен в свой «род!

ной» чертеж.

Спецификация, в которую передаются изменения, может быть не загружена в момент

синхронизации (в этом случае она будет открыта, изменена, сохранена и закрыта в «сле!

пом» режиме, без отображения на экране).

После выполнения синхронизации система выдает сообщение о том, какая специфика!

ция была изменена.

Если передача данных из модели/чертежа в спецификацию временно отключена поль!

зователем при настройке спецификации (см. раздел 17.1 на с. 173), то синхронизация не

производится ни по команде пользователя, ни автоматически.

3.6.2.

Передача объектов из спецификации в чертеж и сборку

Иногда требуется передать в сборочный чертеж или модель сборки изменения, сделан!

ные в подключенной спецификации. Например, в результате сортировки объектов в спе!

цификации эти объекты получили новые номера позиций. Чтобы соответствующие но!

мера появились на полках линий!выносок, объекты с этими номерами требуется

передать в чертеж (см. раздел 8.2.2 на с. 88).

Синхронизация также автоматически (без вызова пользователем специальной команды)

производится при сохранении или закрытии спецификации.

После вызова команды синхронизации изменения, внесенные в объекты спецификации,

попадают из спецификации в подключенные к ней модели/чертежи. При синхронизации

происходит не безусловное копирование всех объектов из одного документа в другой, а

только передача отличающихся данных.

▼ Если различаются текстовая часть или дополнительные параметры какого!либо объекта

в модели/чертеже и в спецификации, то текстовая часть или дополнительные параметры

копируются из объекта спецификации в документе!спецификации в соответствующий

объект в модели/чертеже.

▼ Если какого!либо объекта, существующего в спецификации, нет в модели/чертеже, то в

результате синхронизации этот объект будет передан в модель/чертеж только при усло!

вии, что этот объект имеет в своем составе геометрию из этого документа. Объекты, не

имеющие геометрии и существующие только в спецификации, никогда не передаются в

модели и чертежи. Если объект, не имеющий геометрии, «пришел» в спецификацию из

модели/чертежа, он будет передаваться в тот же документ.

Часть I.

Общие сведения о спецификации

Чертеж, в который передаются изменения, может быть не загружен в момент синхрони!

зации. В этом случае он будет открыт, изменен, сохранен и закрыт в «слепом» режиме,

без отображения на экране.

При синхронизации изменения передаются также в подключенные к объектам специфи!

кации документы (если это необходимо). Например, при подключении к объекту чертежа

детали (см. раздел 6.6.3 на с. 72) была включена опция Передавать изменения в до%

кумент, а впоследствии в спецификации было изменено обозначение детали. Тогда при

синхронизации новое обозначение попадет не только в объект спецификации в сбороч!

ном чертеже, но и в соответствующую графу основной надписи чертежа детали.

После выполнения синхронизации система выдает сообщение о том, какие документы

были изменены.

3.6.3.

Передача данных между основной надписью спецификации

и подключенными документами

Для передачи обозначения и наименования изделия между основной надписью специ!

фикации и подключенными документами пользователю не требуется вызывать специ!

альную команду. Эта передача производится автоматически при сохранении докумен!

тов.

При синхронизации изменения передаются также в другие связанные документы (если

это необходимо). Например, при подключении к спецификации сборочного чертежа и

пояснительной записки передача данных была настроена следующим образом: специ!

фикация получает обозначение и наименование изделия из чертежа, а пояснительная

записка — из спецификации. Впоследствии обозначение изделия в чертеже было изме!

нено. При синхронизации новое обозначение попадет из чертежа в спецификацию, а из

спецификации — в пояснительную записку.

Документ, в который передаются изменения, может быть не загружен в момент синхро!

низации (в этом случае он будет открыт, изменен, сохранен и закрыт в «слепом» режи!

ме, без отображения на экране).

После выполнения синхронизации система выдает сообщение о том, какие документы

были изменены.

3.6.4.

Синхронизация данных при открытии спецификации

При открытии документа!спецификации происходит проверка соответствия

▼ объектов спецификации в самой спецификации и объектов спецификации в подключен!

ных к ней документах,

▼ обозначения и наименования изделия в самой спецификации и в подключенных к ней

документах.

Глава 3. Взаимодействие спецификации с другими документами

Если система обнаруживает какое!либо рассогла!

сование между параметрами одного и того же объ!

екта в спецификации и в модели/чертеже или рас!

согласование состава объектов спецификации в

документах, на экране появляется соответствую!

щее предупреждение (рис. 3.1).

Оно содержит информацию о характере рассогла!

сования (например, «текстовая часть объекта раз!

личается в спецификации и в чертеже» или «объ!

ект есть в чертеже, но отсутствует в специфика!

ции») и кнопки, позволяющие выбрать вариант

ликвидации рассогласования — Взять объект из

сборки или Взять объект из спецификации.

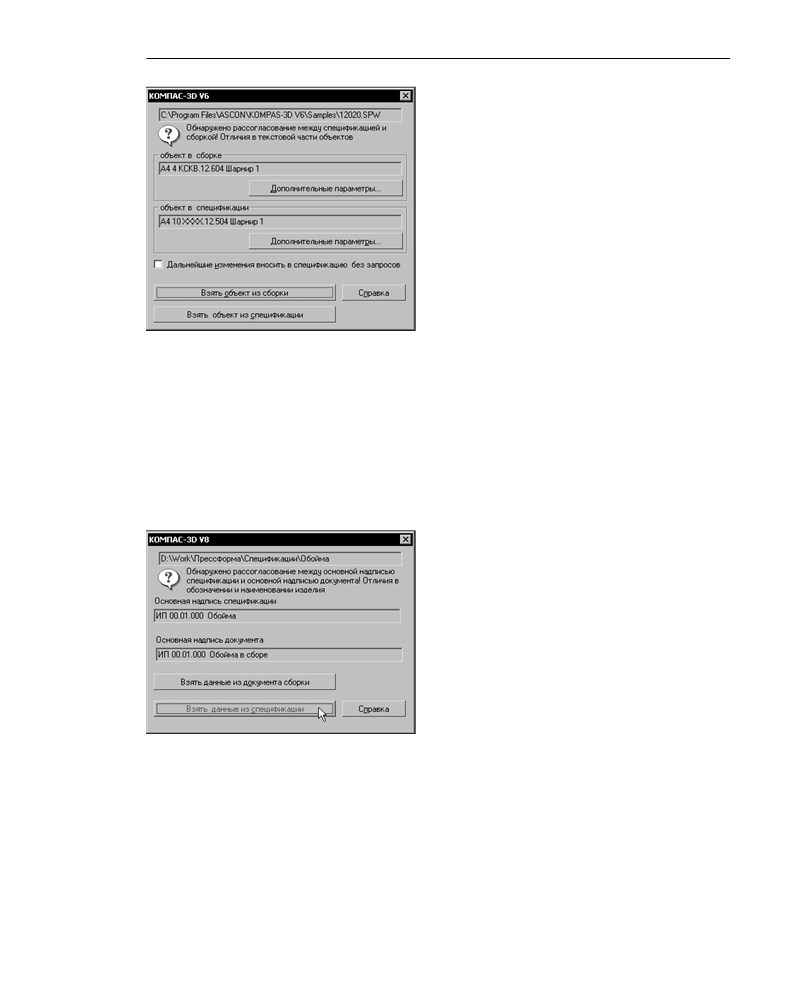

Рис. 3.1.

Сообщение о рассогласовании

объектов спецификации

Общие принципы автоматической синхронизации таковы:

▼ Синхронизация производится даже в том случае, когда при настройке спецификации

временно отключена передача данных из чертежа в спецификацию.

▼ Пользователь может выбирать способ ликвидации рассогласования для каждого конк!

ретного объекта спецификации.

▼ Пользователь может выбрать единый для всех рассогласованных объектов вариант лик!

видации рассогласования (передать все объекты из чертежа в спецификацию или из

спецификации в чертеж).

Рассогласование между обозначением и наимено!

ванием изделия в спецификации и подключенном

документе может возникнуть, если между основ!

ной надписью спецификации и подключенным до!

кументом установлена двусторонняя связь (т.е. до!

кумент и передает данные в основную надпись

спецификации, и получает их из спецификации).

Например, если документ, связанный со специфи!

кацией двусторонней связью, в момент ее сохране!

ния (с измененным обозначением и/или наимено!

ванием) был недоступен либо защищен от записи,

то при открытии этой спецификации на экране по!

Рис. 3.2.

Сообщение о рассогласовании

является предупреждение (рис. 3.2).

обозначения и наименования изделия

В соответствующих строках просмотра показаны обозначение и наименование, содер!

жащиеся в основной надписи спецификации и в документе.

Если обозначение и наименование изделия в спецификации должны быть такими же,

как в подключенном документе, нажмите кнопку Взять данные из документа сборки.

Если обозначение и наименование в спецификации должны остаться такими, какие они

есть, нажмите кнопку Взять данные из спецификации.

Глава 4.

Интеграция с прикладными библиотеками

Некоторые прикладные библиотеки системы КОМПАС!3D полностью интегрированы с

Системой проектирования спецификаций.

Это проявляется в том, что при вставке библиотечного изображения или модели в чер!

теж или сборку в этом чертеже или сборке появляется соответствующий объект специ!

фикации.

Библиотеки, которые могут передавать в документы информацию об объектах специфи!

кации:

▼ Конструкторская библиотека,

▼ Библиотека стандартных крепежных элементов,

▼ Библиотека трубопроводной арматуры,

▼ Библиотека станочных приспособлений и т.д.

Передавать в документы информацию об объектах

спецификации может также любая пользовательская

прикладная библиотека (при условии, что она за!

программирована соответствующим образом).

Чтобы объект спецификации появился в документе,

при вставке библиотечного элемента (изображения

или модели) в диалоге параметров элемента должна

быть включена опция Создать объект специфика%

ции.

Созданный объект автоматически разместится в со!

ответствующем разделе.

Текстовая часть объекта будет сформирована по

шаблону заполнения с учетом выбранных парамет!

ров изделия из библиотеки.

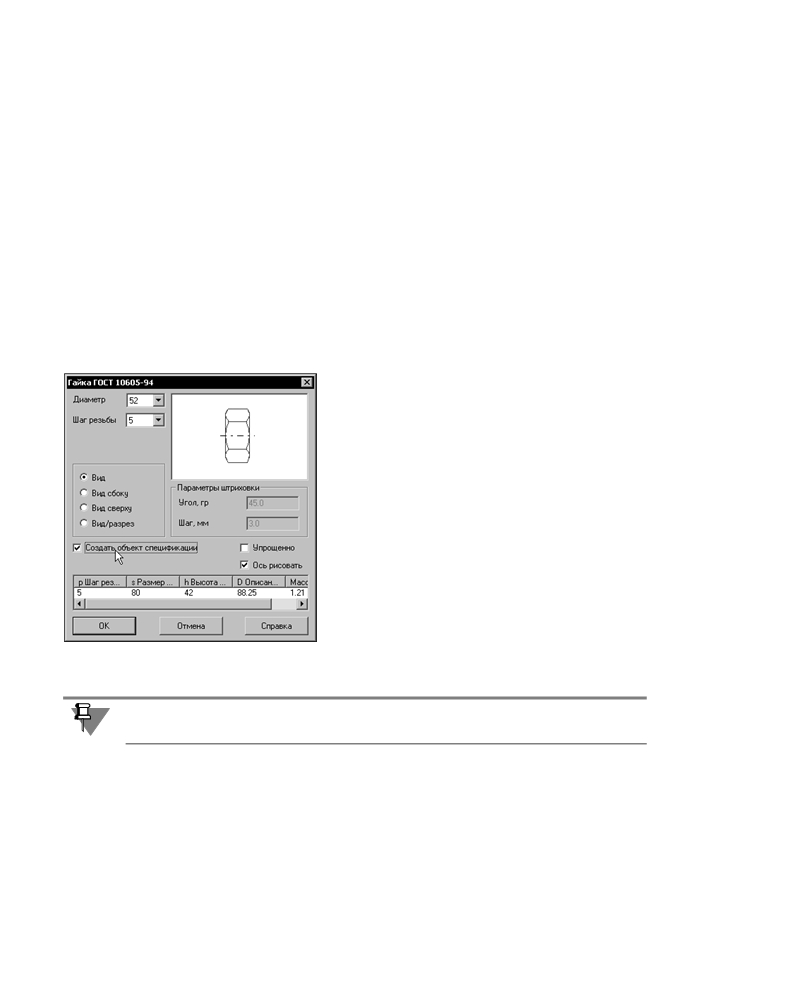

Рис. 4.1.

Создание объекта спецификации при

вставке библиотечного изображения

Для формирования шаблонов заполнения наименований стандартных изделий и мате!

риалов используется системная библиотека атрибутов Spc.lat (см. главу 20).

При вставке библиотечного макроэлемента в чертеж можно создать новую или указать

существующую позиционную линию!выноску для изображения вставленного изделия

(материала). Эта линия!выноска, как и изображение, вставленное из библиотеки, авто!

матически попадет в геометрию соответствующего объекта спецификации (со всеми вы!

текающими отсюда последствиями — возможностью расчета зон, передачей номера по!

зиции из спецификации на линию!выноску и т.д.).

Глава 4. Интеграция с прикладными библиотеками

Если в документ вставить несколько одинаковых библиотечных изделий с одинаковыми

параметрами, возникнут дублирующие друг друга объекты спецификации (объекты!

«двойники»). Подробнее о них рассказано в разделе 10.15 на с. 109.

Чтобы объект спецификации не возникал при вставке в документ библиотечного изде!

лия, опция Создать объект спецификации в диалоге выбора параметров изделия

должна быть выключена.

Если при редактировании параметров вставленного из библиотеки изделия включить

опцию Создать объект спецификации, то при подтверждении этого изменения в до!

кументе возникнет соответствующий объект спецификации. И наоборот, если при редак!

тировании параметров изделия выключить опцию Создать объект спецификации,

соответствующий объект спецификации будет удален из документа.

Прикладные библиотеки системы КОМПАС!3D настроены таким образом, что обозначе!

ния изделий и материалов формируются в полном соответствии со стандартами на них,

а объекты спецификации, возникшие в результате работы с библиотеками, размещают!

ся в нужных разделах стандартных спецификаций.

Отличительной особенностью Конструкторской библиотеки является то, что содержа!

щаяся в ней информация об объектах спецификации может передаваться в документ!

спецификацию напрямую (а не только из подключаемых чертежей). Очевидно, что объ!

екты спецификации, полученные таким образом, не могут иметь в своем составе геомет!

рию. В остальном они не отличаются от аналогичных объектов, полученных из чертежей:

их текст так же формируется по шаблону, они размещаются в тех же разделах специфи!

кации и так же сортируются. Подробно порядок вставки объектов из Конструкторской

библиотеки в спецификацию рассмотрен в разделе 6.4.3 на с. 59.

Прямая вставка объектов в спецификацию возможна также из любой пользовательской

прикладной библиотеки (при условии, что она соответствующим образом запрограмми!

рована).

Кроме перечисленных прикладных библиотек, со спецификацией КОМПАС интегриро!

ван справочник Библиотека материалов и сортаментов. Эта интеграция проявляется в

возможности вставки в спецификацию обозначений материалов из справочника и про!

смотра свойств материалов (физико!механические, технологические, химический со!

став и др.). Порядок вставки обозначений материалов из справочника, а также его на!

стройка для работы со спецификацией подробно рассмотрены в Руководстве

пользователя справочника Библиотека материалов и сортаментов (документ Руководс/

тво пользователя.pdf, входящий в комплект поставки справочника).

Глава 5.

Интерфейс

Система проектирования спецификаций функционирует в среде КОМПАС!3D. Поэтому

элементы ее интерфейса (меню, панели и т.д.) и приемы работы с ними — такие же, как

в КОМПАС!3D (см. Руководство пользователя КОМПАС!3D).

5.1.

Панель свойств

Если в таблице спецификации выделен какой!либо объект, его па!

раметры отображаются на Панели свойств (рис. 5.1).

Каждому параметру соответствует поле или переключатель (под!

робнее см. раздел 6.6 на с. 67). Изменяя состояние переключате!

лей и значения в полях, можно отредактировать параметры объек!

та спецификации.

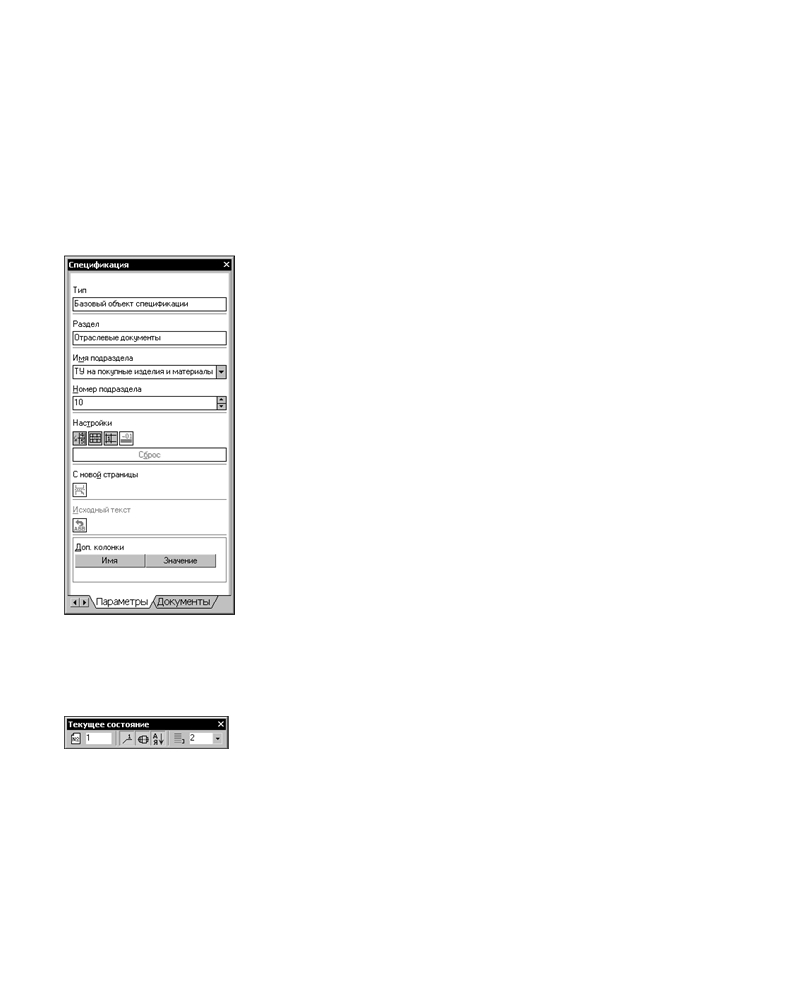

Рис. 5.1. Панель свойств

объекта спецификации

5.2.

Панель Текущее состояние

В режиме работы в таблице спецификации на панели Текущее со%

стояние (рис. 5.2) появляются поля и переключатели, позволяю!

щие управлять параметрами текущего раздела спецификации (см.

Рис. 5.2. Панель

табл. 5.1).

Текущее состояние

Глава 5. Интерфейс

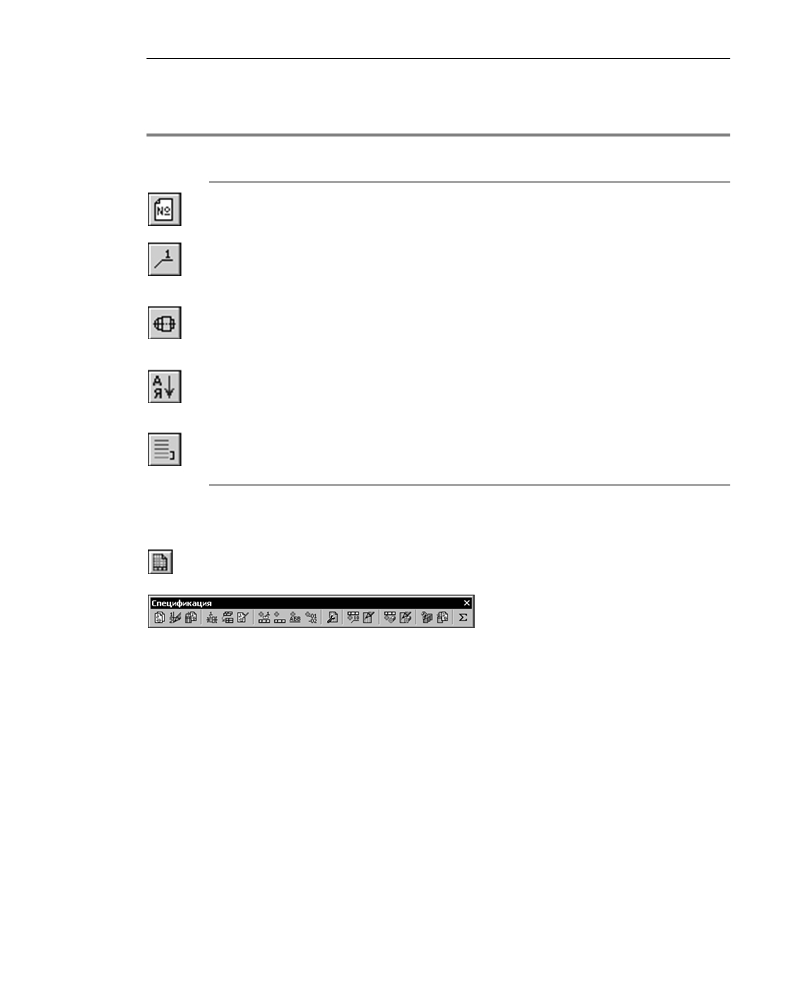

Табл. 5.1. Элементы управления, расположенные на панели Текущее состояние

при работе со спецификацией

Элемент

Описание

управления

Текущая страница В этом поле показан номер текущей страницы спецификации.

Чтобы перейти на нужную страницу, введите в поле ее номер.

Проставлять

Этот переключатель позволяет разрешить или запретить

позиции

простановку номеров позиций в текущем разделе (подробнее см.

раздел 6.8 на с. 74).

Подключать

Этот переключатель позволяет разрешить или запретить

геометрию

подключение геометрии к объектам спецификации в текущем

разделе (подробнее см. раздел 6.5 на с. 64).

Автоматическая

Этот переключатель позволяет разрешить или запретить

сортировка

автоматическую сортировку объектов спецификации в текущем

разделе (подробнее см. раздел 6.7 на с. 73).

Количество

В этом поле показано количество резервных строк в текущем

резервных строк

разделе (см. раздел 2.4 на с. 30). Вы можете изменить это

количество.

5.3.

Кнопки вызова команд

Кнопки вызова команд Системы проектирования спецификаций расположены на инс!

трументальной панели Спецификация (рис. 5.3). Если она входит в состав Компактной

панели, используйте кнопку!переключатель Спецификация для ее активизации.

Рис. 5.3. Инструментальная панель Спецификация

В следующих разделах этой книги кнопки изображены на полях абзацев, в которых упо!

минаются соответствующие команды. Название инструментальной панели Специфи%

кация при этом не указывается.

Если кнопка находится на другой панели, название этой панели оговаривается особо.

Глава 6.

Работа с документом%спецификацией

6.1.

Создание документа%спецификации

Чтобы создать спецификацию, вызовите команду Файл — Создать. В появившемся

диалоге выберите тип нового документа — Спецификация.

Или нажмите кнопку Спецификация на панели Новый документ.

На экране появится таблица новой спецификации. В ней можно создавать объекты спе!

цификации (см. раздел 6.3).

Эта таблица и правила ее заполнения (колонки, разделы, наличие автоматической сор!

тировки, количество резервных строк и т.д.) будут соответствовать стилю, который ус!

тановлен по умолчанию для новой спецификации.

Стиль спецификации можно изменить.

6.2.

Выбор стиля спецификации

Стиль спецификации — совокупность параметров и настроек, присущих спецификации

и влияющих на ее заполнение и отображение. Подробнее о нем рассказано в главе 16.

Стили спецификаций, поставляемые в составе дистрибутива КОМПАС!3D, хранятся в

файлах Graphic.lyt и Vector.lyt, расположенных в папке ...\Sys.

6.2.1.

Текущая спецификация

Чтобы изменить стиль текущей спецификации, выполните следующие действия.

Вызовите команду Сервис — Параметры

Появившийся на экране диалог будет по умолчанию раскрыт на разделе Текущая

спецификация — Стиль.

Нажмите кнопку Библиотеки… и выберите файл *.lyt, в котором находится нужный

стиль. Если в справочном поле диалога уже указана требуемая библиотека, ее можно не

выбирать заново.

Выберите из списка стиль, который должна иметь текущая спецификация.

Обычно изменяют стиль только что созданной спецификации, которая еще не содержит

объектов.

6.2.2.

Вновь создаваемые спецификации

Чтобы установить стиль, с которым по умолчанию должны создаваться новые специфи!

кации, выполните следующие действия.

Вызовите команду Сервис — Параметры.

В появившемся диалоге разверните раздел Новые документы — Спецификация —

Стиль.
