Аскон. Система проектирования спецификаций. Руководство - часть 2
Введение
Локальный ключ аппаратной защиты
Если вы работаете с локальным ключом аппаратной защиты, наличие лицензии на рабо!
ту со спецификацией на нем определяется автоматически при запуске КОМПАС!3D. Если
лицензия на локальном ключе обнаружена, то команды работы со спецификацией и ее
объектами доступны. Если лицензия не обнаружена, система переходит в демонстраци!
онный режим работы со спецификацией. В этом режиме в заголовке Главного окна по!
является слово Демо, становятся недоступны команды работы с объектами специфика!
ции, влияющие на информацию в графическом документе, и становится невозможным
сохранение документа!спецификации.
19
Часть I
Общие сведения
о спецификации
Глава 1.
Объект спецификации
Объект спецификации — строка или несколько следующих друг за другом строк специ!
фикации КОМПАС!3D, относящихся к одному материальному объекту.
1.1.
Объект спецификации и его свойства
Объект спецификации имеет информационную природу. Он представляет собой комп!
лекс разнородных сведений о каком!либо материальном объекте (например, детали,
сборочной единице или документе), включаемом в спецификацию.
Если применить эту терминологию к «бумажной» спецификации, можно сказать, что ее
объект — это строка (или несколько строк) с данными об одном предмете (рис. 1.1).
Объект спецификации
Объект спецификации
Объект спецификации
Объект спецификации
Объект спецификации
Объект спецификации
Объект спецификации

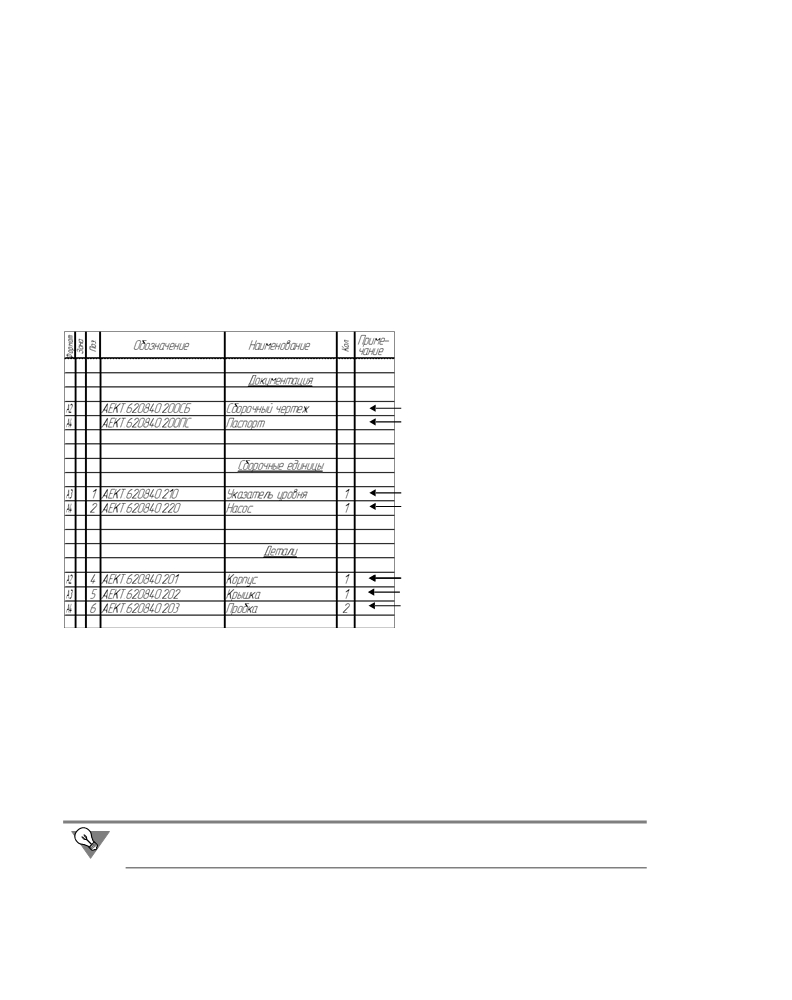

Рис. 1.1.
Объекты спецификации
Если сравнивать спецификацию с базой данных, то объект спецификации подобен запи!
си в базе.
Объекты спецификации бывают базовые и вспомогательные.
1.1.1.
Базовый объект
Для базовых объектов предусмотрена возможность автоматического заполнения коло!
нок, сортировки, подключения графических объектов из сборочного чертежа, подклю!
чения деталей из сборки и т.д.
При заполнении спецификации рекомендуется по возможности создавать базовые объ!
екты.
22
Глава 1. Объект спецификации
1.1.2.
Вспомогательный объект
В отличие от базового для вспомогательного объекта не предусмотрены сервисные фун!
кции, выполнение которых обеспечивает спецификация. Вспомогательные объекты не
сортируются автоматически и т.д.
Вспомогательные объекты рекомендуется использовать для выполнения таких приемов
оформления спецификации, которые не могут быть обеспечены вводом базовых объек!
тов (рис.1.2). Например, при помощи вспомогательного объекта спецификации можно
ввести произвольный текст (комментарий) в таблицу спецификации или создать пустую
строку в середине раздела (подробнее см. раздел 6.3.1 на с. 53 и упражнение 13 на
с. 133).
Вспомогательный объект
Вспомогательный объект
Базовый объект
Базовый объект
Базовый объект
Базовый объект
Рис. 1.2.
Базовые и вспомогательные объекты спецификации
1.2.
Состав объекта спецификации
Внешнее проявление объекта спецификации — его текстовая часть, размещаемая в
строках бланка спецификации. Именно она соответствует строке «бумажной» специфи!
кации.
Но в отличие от такой строки объект электронной спецификации содержит гораздо
большее количество информации.
Как правило, базовый объект спецификации состоит из
▼ текстовой части,
▼ геометрии (графических объектов и трехмерных моделей),
▼ набора дополнительных параметров.
Вспомогательный объект спецификации не содержит геометрии и имеет меньше допол!
нительных параметров, чем базовый.
1.2.1.
Текстовая часть объекта спецификации
Текстовая часть объекта спецификации — это сведения, которые вносят в строку табли!
цы спецификации. Например, объекты, представленные на рис. 1.1, имеют текстовые
части «А2 АЕКТ 620840.200СБ Сборочный чертеж», «А4 АЕКТ 620840.200ПС Паспорт»,
«А3 1 АЕКТ 620840.210 Указатель уровня 1», «А4 2 АЕКТ 620840.220 Насос 1», «А2 4 АЕКТ
620840.201 Корпус 1» и т.д.
Приемы ввода и редактирования текстовой части практически не отличаются от приемов
работы с текстами на чертеже. Пользователю доступны команды форматирования
23
Часть I.
Общие сведения о спецификации
шрифта и абзаца, вставки дробей, индексов, над! и подстрок, спецзнаков, символов и
предопределенного текста.
Кроме того, при создании некоторых объектов, текстовая часть которых формируется по
стандартным правилам, используются шаблоны заполнения текстовой части. Шаблоны
заполнения — специфический механизм, используемый только при работе с объектами
спецификации.
Подробнее о приемах ввода и редактировании текстовой части объекта спецификации
рассказано в разделе 6.4 на с. 57.
При отображении текстовой части объектов спецификации учитывается содержимое ос!
новной надписи этой спецификации. Если содержимое ячеек Обозначение (без учета ко!
да) и Наименование (без учета наименования документа) объекта полностью совпадает
с содержимым соответствующих ячеек основной надписи, то показ наименования изде!
лия в текстовой части объекта спецификации автоматически отключается. Основное на!
значение этого механизма — правильное отображение объектов спецификации в разде!
ле Документация (подробнее см. раздел 6.10 на с. 75).
1.2.2.
Геометрия объекта спецификации
Объект спецификации может содержать информацию о
▼ графических объектах сборочного чертежа, составляющих его изображение,
и (или)
▼ соответствующем компоненте трехмерной сборки.
Эта информация называется геометрией объекта спецификации.
Например, при создании объекта спецификации «Вал» в качестве его геометрического
состава были указаны отрезки, штриховки и другие элементы, изображающие вал сбо!
рочном чертеже, а также деталь Вал из трехмерной сборки.
В состав объекта спецификации можно включить геометрию не из любого документа
(чертежа или сборки), а только из подключенного к этой спецификации (см. разделы 3.5
на с. 40 и 8.1 на с. 84).
В спецификации можно включить режим показа геометрии объектов спецификации (см.
раздел 6.5.3 на с. 66). В этом режиме система автоматически выделяет в чертеже или
сборке геометрию, относящуюся к выделенному объекту спецификации (при условии,
что чертеж или сборка открыты). Вы перемещаетесь по спецификации (например, при
помощи клавиш со стрелками), а в соседнем окне подсвечиваются изображения, соот!
ветствующие ее объектам.
Такой режим чрезвычайно удобен при работе со сборками, содержащими не один деся!
ток компонентов. Он позволяет быстро отыскать на сборочном чертеже или в модели
изображение любого объекта спецификации (сборочной единицы, детали, стандартного
изделия и т.д.).
Включение в состав геометрии объекта спецификации всех графических объектов, со!
ставляющих его изображение, не является строго обязательным. Однако настоятельно
рекомендуется включать в геометрию объекта позиционную линию!выноску.
24
Глава 1. Объект спецификации
Благодаря включению позиционной линии!выноски в графический состав объекта спе!
цификации осуществляются некоторые функции ассоциативной связи спецификации со
сборочным чертежом, а именно — соответствие номера позиции на чертеже номеру по!
зиции в спецификации и автоматический расчет зон.
▼ После того как вы изменили в спецификации какие!либо номера позиций, достаточно
передать эти изменения в чертеж (см. разделы 3.6.2 на с. 43 и 8.2.2 на с. 88), и на полках
линий!выносок в нем автоматически появятся новые номера позиций.
▼ Если в спецификации включен расчет зон (см. раздел 17.1 на с. 173), то после измене!
ния положения позиционных линий!выносок в чертеже (например, в результате измене!
ния масштаба изображения или формата чертежа) в спецификацию можно автомати!
чески передать новые обозначения зон, в которых находится каждая позиция
(см. разделы 3.6.1 на с. 42 и 8.2.1 на с. 88).
Спецификацию можно настроить таким образом, чтобы при удалении ее объекта проис!
ходило и автоматическое удаление соответствующей геометрии (см. раздел 17.1 на
с. 173). Например, удалили объект «Прокладка» из спецификации — пропало и изобра!
жение прокладки в чертеже.
Этой возможностью спецификации следует пользоваться очень аккуратно, т.к. восста!
новление ошибочно удаленной геометрии не всегда возможно.
1.2.3.
Дополнительные параметры объекта спецификации
Объект спецификации может содержать большое количество разнородной информа!
ции. Она дополняет текстовую часть объекта, видимую в строке спецификации.
Эта информация никогда не видна в бланке спецификации. Однако ее можно в любой
момент просмотреть и отредактировать.
Все виды этой информации называются дополнительными параметрами объекта специ!
фикации.
К дополнительным параметрам объекта спецификации относятся
▼ настройки этого объекта,
▼ подключенные к объекту документы,
▼ данные в дополнительных колонках объекта.
Настройки объекта
Настройки объекта влияют на его положение и отображение в спецификации, а также на
его «поведение» при автоматической простановке позиций и сортировке объектов
(см. раздел 6.6.1 на с. 67).
Подключенные документы
К объекту спецификации можно подключить документы системы КОМПАС!3D (см.
раздел 6.6.3 на с. 72). Связь между ними является двусторонней и ассоциативной. Она
позволяет
▼ автоматически передавать данные между текстовой частью объекта и подключенными к
нему документами (см. раздел 8.2.2 на с. 88),
25
Часть I.
Общие сведения о спецификации
▼ автоматически создавать заготовку чертежа детали на основе ее изображения в сбороч!
ном чертеже (см. раздел 10.4 на с. 95),
а также облегчает доступ к документам.
Дополнительные колонки
Объект спецификации может содержать сведения, дополняющие информацию, включа!
емую в стандартный бланк. Эти сведения хранятся в так называемых «дополнительных
колонках» объекта спецификации (см. раздел 6.6.2 на с. 71). Их можно просмотреть или
отредактировать в любой момент. Однако в бланке спецификации они не видны и на пе!
чать не выводятся.
Пример информации в дополнительных колонках — масса и стоимость объекта. В до!
полнительные колонки вводят и любую другую информацию об объекте (код ОКП, мате!
риал, текстовый комментарий и т.д.). Количество и состав дополнительных колонок оп!
ределяются потребностями пользователя.
Данные в дополнительных колонках можно просуммировать автоматически
(см.
раздел 10.2 на с. 93). Обычно эта возможность используется для расчета стоимости ком!
понентов изделия и его массы (в отсутствие трехмерной модели).
26
Глава 2.
Структура спецификации
Основной структурной единицей спецификации является объект спецификации.
Подобно тому, как чертеж состоит из графических примитивов и макроэлементов, а тек!
стовый документ состоит из слов и предложений, спецификация состоит из объектов
спецификации, сгруппированных по разделам.

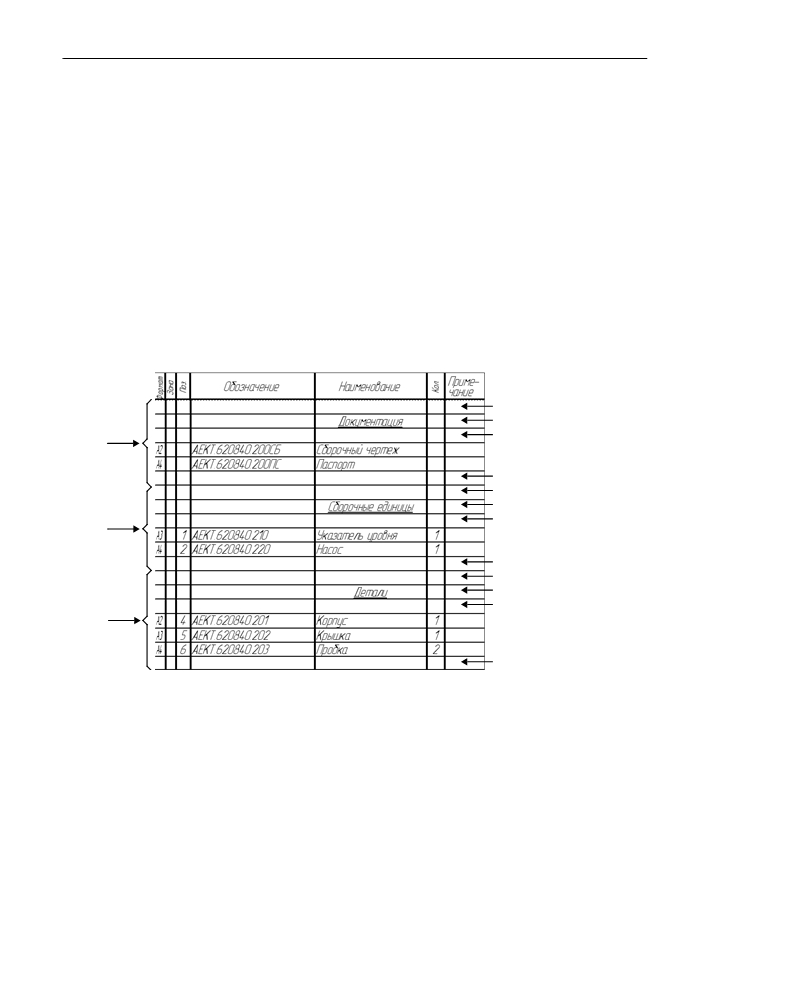

Объекты в таблице спецификации чередуются с заголовками разделов, заголовками
блоков, пустыми строками и резервными строками.
2.1.
Разделы
В любой грамотно составленной спецификации объекты располагаются в последова!
тельности, предписанной стандартом. Как правило, стандарт предусматривает наличие в
спецификации определенных разделов.
Разделы являются одним из компонентов стиля спецификации (см. главу 16). Их коли!
чество, названия и порядок формируются при настройке стиля. Выбрав стиль текущей
спецификации, вы тем самым, помимо прочих настроек и параметров, выбираете список
возможных разделов спецификации.
При создании объекта можно выбрать раздел для его размещения.
Перемещение объекта из одного раздела в другой невозможно.
В спецификации не могут существовать разделы без объектов. Поэтому при создании
нового раздела в нем сразу возникает первый объект, а при удалении последнего объек!
та из раздела удаляется и сам раздел.
Удалить раздел можно только путем последовательного удаления всех объектов в нем.
Раздел, один из объектов которого выделен или редактируется, считается текущим.
Особенностью спецификации системы КОМПАС!3D является возможность создавать и
заполнять разделы в произвольной последовательности. Вы можете сначала ввести
стандартные изделия, затем создать и заполнить раздел Документация, перейти к вводу
деталей, а потом — сборочных единиц.
Система автоматически расположит получившиеся разделы в стандартной последова!
тельности (в общем случае — в последовательности, заданной при настройке стиля спе!
цификации). Каждый новый раздел будет размещаться в строго определенном по отно!
шению к существующим разделам месте, при необходимости
«раздвигая» уже
заполненные строки.
2.1.1.

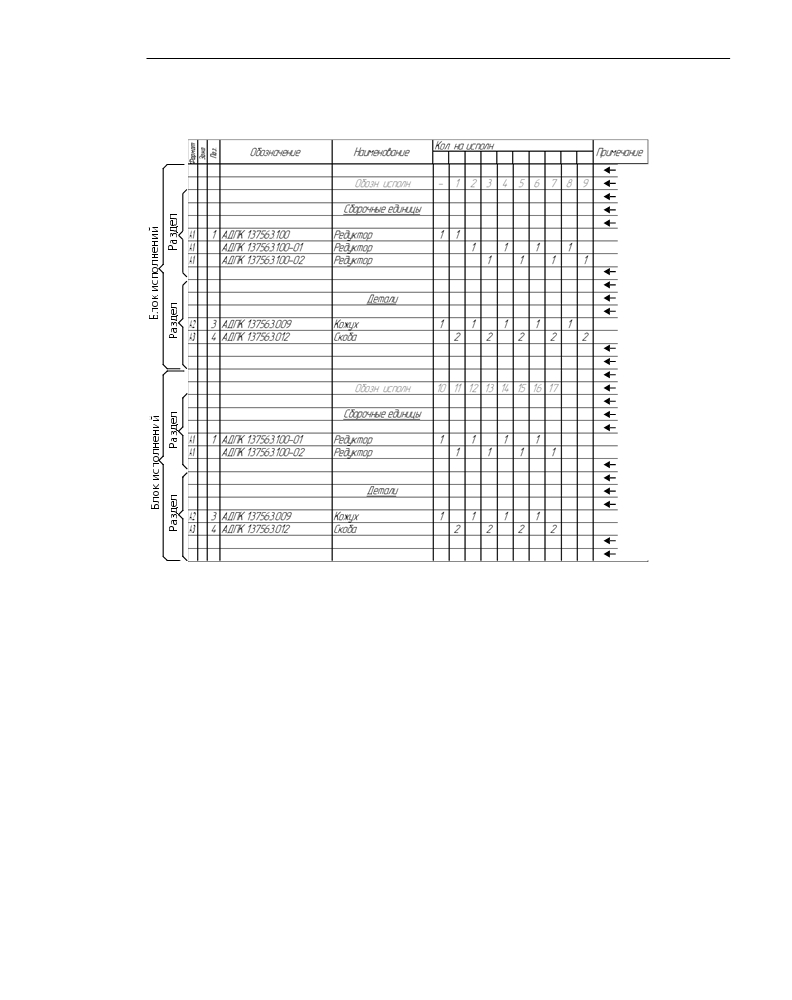

Блоки разделов
Спецификация может содержать вложенные и дополнительные разделы.
Вложенные разделы располагаются внутри раздела, после всех объектов этого раздела.
Дополнительные разделы располагаются в конце спецификации, после всех ее разде!
лов. Обычно дополнительные разделы размещают, начиная с нового листа.
27
Часть I.
Общие сведения о спецификации

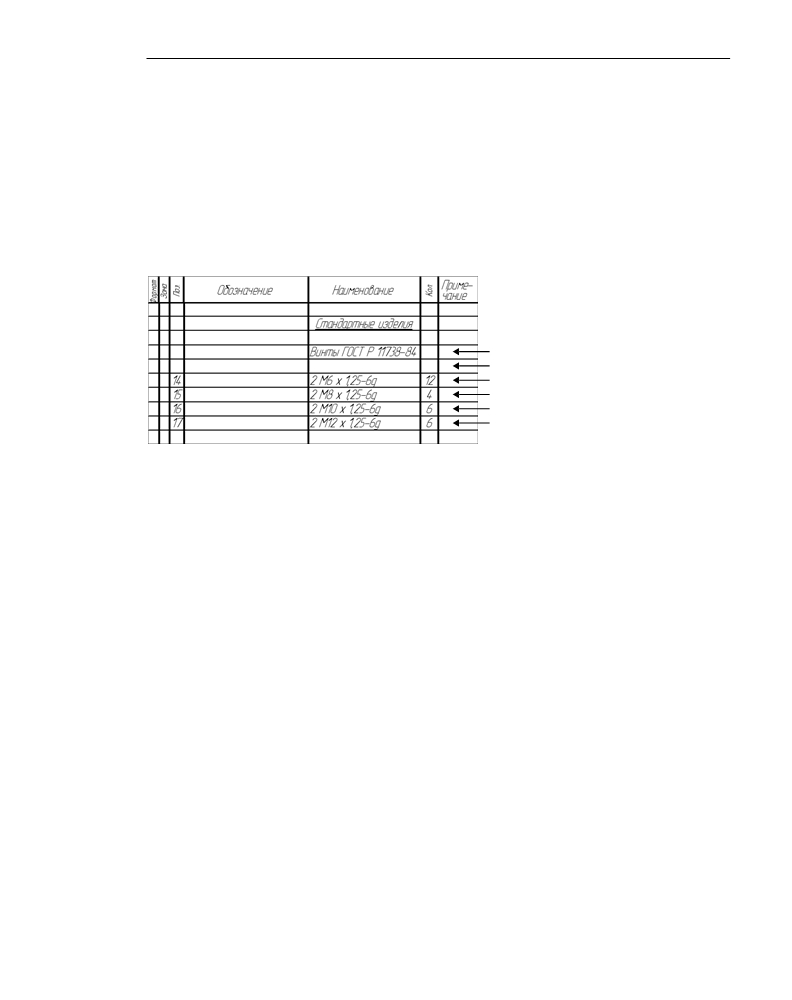

Группы вложенных и дополнительных разделов называются соответственно блоками
вложенных разделов и блоками дополнительных разделов.
Например, в раздел Комплекты простой спецификации по ГОСТ 2.106-96 могут входить
следующие блоки вложенных разделов:
▼ Комплект монтажных частей,
▼ Комплект сменных частей,
▼ Комплект запасных частей,
▼ Комплект инструмента и принадлежностей,
▼ Комплект укладочных средств.
Примером спецификации с дополнительными разделами может служить специфика!
ция, выполненная по ГОСТ 2.413-72 «Правила выполнения конструкторской документа!
ции изделий, изготовляемых с применением электрического монтажа». Такая специфи!
кация может содержать один из следующих блоков дополнительных разделов:
▼ Устанавливают по ХХХХ.ХХХХХХ.ХХХМЭ,
▼ Устанавливают по ХХХХ.ХХХХХХ.ХХХТБ,
▼ Устанавливают при электромонтаже.
При использовании в спецификации блоков Устанавливают по... возможно указание до!
кумента (обычно электромонтажного чертежа или таблицы соединений). Обозначение
указанного документа автоматически подставляется в заголовок блока разделов (см.
раздел 17.4 на с. 181).
Дополнительными и вложенными разделами в спецификации КОМПАС!3D могут быть
только разделы, аналогичные основным — не вложенным и не дополнительным — раз!
делам. При этом настройки дополнительных и вложенных разделов совпадают с на!
стройками соответствующих основных разделов. Обычно в качестве дополнительных и
вложенных разделов используются следующие:
▼ Сборочные единицы,
▼ Детали,
▼ Стандартные изделия,
▼ Прочие изделия,
▼ Материалы.
Блоки дополнительных и вложенных разделов и перечни разделов, входящих в них —
компоненты стиля спецификации.
Нумерация объектов в спецификации с вложенными или дополнительными блоками
сквозная.
О создании спецификаций с блоками дополнительных и вложенных разделов рассказа!
но в разделе 11.2 на с. 117.
2.1.2.
Заголовки разделов и блоков разделов
Как правило, название каждого раздела или блока разделов спецификации размещается
в отдельной строке (или нескольких строках) в начале раздела или блока. Эти строки на!
28
Глава 2. Структура спецификации
зываются соответственно заголовками разделов и заголовками блоков. Например, на
рис. 2.1 показаны заголовки разделов.
Спецификацию можно настроить так, чтобы заголовки разделов (в том числе дополни!
тельных и вложенных) не отображались в ее бланке (см. раздел 17.2 на с. 176). Анало!
гичная настройка возможна для заголовков блоков (см. разделы 17.2.3 на с. 179 и 17.4
на с. 181).
2.2.
Подразделы
Зачастую стандарт предписывает группировать объекты в разделе по видам, а внутри по!
лучившихся групп сортировать по наименованию или обозначению. Этот механизм так!
же поддерживается спецификацией системы КОМПАС!3D.
Группы объектов внутри разделов называются подразделами.
Подразделы, как и разделы, являются компонентом стиля спецификации. Их количест!
во, названия и порядок внутри каждого раздела формируются при настройке стиля.
Выбрав стиль текущей спецификации, вы тем самым, помимо прочих настроек и пара!
метров, выбираете списки возможных подразделов в каждом разделе спецификации.
Примером применения подразделов может служить Ведомость ссылочных документов,
в каждом разделе которой документы требуется группировать по видам в следующей
последовательности:
▼ Стандарты,
▼ ТУ на покупные изделия и материалы,
▼ Руководящие технические материалы,
▼ Инструкции.
Если деление на подразделы не запрещено в стиле текущей спецификации, то при ее на!
стройке можно изменить список подразделов в каждом ее разделе (см. раздел 17.2 на
с. 176).
При создании нового объекта можно выбрать не только раздел, но и подраздел для его
размещения.
Можно вводить объекты в произвольном порядке, выбирая подразделы, к которым они
относятся. Спецификация разместит объекты в каждом разделе с учетом порядка под!
разделов.
Возможно перемещение объекта из одного подраздела в другой.
Названия подразделов не отображаются в бланке спецификации. Они служат лишь для
удобства выбора подраздела.
2.3.
Пустые строки
Пустая строка — строка в бланке спецификации, расположенная непосредственно над
или под заголовком раздела или блока разделов. Она отделяет заголовок от объектов
спецификации (рис. 2.1).
В пустую строку невозможно ввести текст. Ее наличие в спецификации продиктовано
стандартом.
29
Часть I.
Общие сведения о спецификации
Отображение пустых строк вокруг заголовков разделов можно выключить при настрой!
ке разделов (см. раздел 17.2 на с. 176), а вокруг заголовков блоков — при настройке
блоков (см. разделы 17.2.3 на с. 179 и 17.4 на с. 181).
2.4.
Резервные строки
Резервная строка — строка спецификации, предназначенная для внесения последую!
щих изменений в выпущенную (напечатанную на бумаге) спецификацию (рис. 2.1).
Наличие резервных строк в спецификации продиктовано стандартом.
В каждом разделе система автоматически создает несколько резервных строк (их коли!
чество определяется пользователем).
Эти строки всегда расположены в конце раздела (в каком бы порядке вы ни вводили в
него объекты спецификации), в них никогда нельзя ввести данные.
При простановке позиций в каждом разделе учитывается количество резервных строк в
предыдущем разделе (см. разделы 2.7 на с. 35 и 6.8 на с. 74).
Пустая строка
Заголовок раздела
Пустая строка
Раздел
Резервная строка
Пустая строка
Заголовок раздела
Пустая строка
Раздел
Резервная строка
Пустая строка
Заголовок раздела
Пустая строка
Раздел
Резервная строка
Рис. 2.1.
Заголовки разделов, пустые и резервные строки
2.5.
Блоки исполнений
Стандартом предусмотрено несколько форм (бланков) для групповых спецификаций.
Максимальное число колонок для ввода количества на исполнение в этих формах — 10.
Один из способов заполнения спецификации на изделие, имеющее более десяти испол!
нений — разбиение исполнений на группы по десять и внесение в одну спецификацию
сначала данных об исполнениях с основного по девятое, затем — с десятого по девят!
надцатое и так далее. Такие группы называются блоками исполнений.
Если начало блока исполнений приходится на начало листа спецификации, то номера
исполнений размещаются в «шапке» спецификации. Если начало блока исполнений
приходится на середину листа, то блоки отделяются друг от друга строкой «Обозн. ис/
30
Глава 2. Структура спецификации
полн.» (обозначения исполнений), содержащей в колонках Количество на исполнение
обозначения исполнений последующего блока. Эта строка (рис. 2.2) называется нача%
лом блока. Она, как и заголовок раздела, сверху и снизу обрамлена пустыми строками.
Пустая строка
Начало блока
Пустая строка
Заголовок раздела
Пустая строка
Резервная строка
Пустая строка
Заголовок раздела
Пустая строка
Резервная строка
Резервная строка
Пустая строка
Начало блока
Пустая строка
Заголовок раздела
Пустая строка
Резервная строка
Пустая строка
Заголовок раздела
Пустая строка
Резервная строка
Резервная строка
Рис. 2.2.
Блоки исполнений
Отображение строк, содержащих начала блоков, и пустых строк вокруг них можно от!
ключить при настройке блоков исполнений (см. раздел 17.3 на с. 180).
2.6.
Сортировка объектов
В спецификации может производиться автоматическая сортировка объектов внутри раз!
дела.
Правила сортировки являются компонентом стиля спецификации (см. главу 16).
Правила сортировки объектов (тип сортировки и по какой колонке производится сорти!
ровка) устанавливаются для каждого раздела. Объекты спецификации сортируются по
одной колонке в разделе (в разных разделах колонки для сортировки могут быть разны!
ми).
При настройке текущей спецификации можно включать и отключать автоматическую
сортировку объектов в каждом разделе (см. разделы 6.7 на с. 73 и 17.2 на с. 176), но не!
льзя менять правила сортировки. Для изменения правил сортировки в текущей специ!
фикации нужно сменить стиль этой спецификации на стиль, содержащий нужные пра!
вила сортировки.
31
Часть I.
Общие сведения о спецификации
Пользователь может отказаться от автоматической сортировки объектов в любом разде!
ле. Все объекты раздела, в котором отключена автоматическая сортировка, можно рас!
полагать в произвольной последовательности.
Если в разделе включена автоматическая сортировка, то она выполняется каждый раз
после создания в разделе нового объекта и после редактирования текстовой части су!
ществующего объекта.
Если раздел содержит подразделы, то автоматическая сортировка происходит внутри
подразделов. При этом порядок следования подразделов не нарушается и объекты меж!
ду подразделами не перемещаются.
Предусмотрено пять типов сортировки объектов:
▼ по возрастанию,
▼ по убыванию,
▼ составная по возрастанию,
▼ составная по убыванию,
▼ для раздела документации.
2.6.1.
Сортировка по возрастанию и по убыванию
Сортировка по возрастанию происходит по!разному в зависимости от типа данных в ко!
лонке.
В колонках с числовым типом данных сортировка объектов производится путем сравне!
ния их значений. В результате сортировки числа располагаются в порядке возрастания.
Пример списка числовых значений, отсортированного по возрастанию:
25
125
250
В колонках с типом данных «строка» сортировка объектов по возрастанию производится
путем сравнивания символов в соответствующих позициях строк (начиная с первой по!
зиции). В результате сортировки первой окажется cтрока, первый отличающийся символ
которой расположен в алфавите ближе к началу. Цифры располагаются перед буквами,
а латинские буквы — перед кириллическими. Примером сортировки по возрастанию яв!
ляется расположение статей в большинстве словарей и энциклопедий.
Пример списка обозначений, отсортированного по возрастанию:
А125ГП
А25МП
Д250МП
Д25ГП
В данном случае вначале сравнивались первые символы строк. Строки, начинающиеся с
А, оказались перед строками, начинающимися с Д. Внутри первой группы строк (А25МП
и А125ГП) было произведено сравнивание вторых символов — 1 и 2. Первой оказалась
строка, содержащая на второй позиции единицу. При дальнейшем сравнении строк, на!
чинающихся с Д, их вторые и третьи символы оказались одинаковыми. В результате
32
Глава 2. Структура спецификации
сравнения четвертых символов (цифры 0 и буквы Г) строка, содержащая букву, оказа!
лась последней.
Сортировка по убыванию также происходит по!разному в зависимости от типа данных в
колонке. Правила сортировки по убыванию противоположны правилам сортировки по
возрастанию.
Списки, отсортированные в предыдущем примере по возрастанию, после сортировки по
убыванию будут выглядеть так:
250
125
25
и
Д25ГП
Д250МП
А25МП
А125ГП
2.6.2.
Составная сортировка по возрастанию и по убыванию
Правила составной сортировки сочетают в себе правила сортировки для колонок с раз!
ными типами значений. В этом случае строки разбиваются на буквы и числа, составлен!
ные из стоящих рядом цифр. Затем производится последовательное сравнивание букв
и чисел. Главное отличие составной сортировки от сортировки по убыванию или по воз!
растанию — учет значений чисел, находящихся в любом месте строки. В то время, как
при обычной сортировке сравниваются цифры с цифрами и цифры с буквами, при со!
ставной сортировке сравниваются числа с числами.
Строки из предыдущих примеров после составной сортировки по возрастанию распола!
гаются в следующем порядке:
А25МП
А125ГП
Д25ГП
Д250МП
Вначале сравнивались первые символы, и в результате первыми в списке оказались
строки, начинающиеся с буквы А. При дальнейшей сортировке строк А25МП и А125ГП
сравнивались не цифры 2 и 1, а числа 25 и 125. В результате строка, содержащая мень!
шее число 25, оказалась первой. В строках Д25ГП и Д250МП сравнивались не символы
2 и 2, 5 и 5, Г и 0, а числа 25 и 250. В результате строка, содержащая большее число 250,
оказалась последней.
Этот же список после составной сортировки по убыванию (правила которой противопо!
ложены правилам составной сортировки по возрастанию) будет выглядеть так:
Д250МП
Д25ГП
А125ГП
А25МП
33
Часть I.
Общие сведения о спецификации
2.6.3.
Особые случаи составной сортировки
Более сложное проявление составной сортировки — сортировка текстов, созданных по
шаблонам заполнения (обычно это наименования стандартных изделий и материалов,
подробнее см. раздел 6.4.5 на с. 60). Тексты, созданные по шаблону, состоят из несколь!
ких полей. Эти тексты часто требуется сортировать не в последовательности символов и
чисел, из которых они состоят, а в определенной последовательности полей по значени!
ям в этих полях. Например, стандартные изделия вначале сортируются по наименова!
нию, затем — по обозначению стандарта, затем — в порядке возрастания основных па!
раметров и размеров. Пример составной сортировки наименований стандартных
изделий:
Шпонка 2-10х8х40 ГОСТ 23360-78
Шпонка 2-14х9х50 ГОСТ 23360-78
Штифт 10х45 ГОСТ 3128-70
Штифт 12х50 ГОСТ 3128-70
Информация о том, по каким полям и в какой очередности сортировать объекты данного
вида, хранится в шаблоне заполнения. Подробно о шаблонах заполнения рассказано в
главе 20.
Иногда для правильного расположения текстов, сформированных по шаблону, не под!
ходит ни сортировка по возрастанию, ни сортировка по убыванию. В этих случаях при на!
стройке шаблона порядок сортировки значений в полях задается явно — путем перечис!
ления возможных значений и расположения их в нужной последовательности.
Например, обозначения электротехнических элементов в пределах одного и того же на!
именования необходимо сначала сортировать в порядке увеличения единиц измерения,
а затем — номинального значения:
Резистор МЛТ/0,25/210 Ом ТУ 11-85
Резистор МЛТ/0,5/240 Ом ТУ 11-85
Резистор МЛТ/0,25 24 кОм ТУ 11-85
Резистор МЛТ/0,25/27 кОм ТУ 11-85
Для правильной сортировки по полю, содержащему единицы измерения используется
возможность явного задания порядка сортировки значений соответствующего поля (см.
раздел 21.9 на с. 204).
Колонки спецификации, текст в которых формируется и сортируется с использованием
шаблонов, имеют тип значений «запись».
2.6.4.
Сортировка для раздела документации
Сортировка для раздела документации, как правило, включается только при настройке
раздела Документация. При таком типе сортировки учитываются последние два символа
строки: система воспринимает их как шифр документа. Вначале производится алфавит!
ная сортировка строк без последних двух символов. Внутри получившихся групп с оди!
наковым началом строк производится сортировка по двум последним буквам. При этом
соблюдается последовательность документов, в которой они перечислены в ГОСТ 2.102-
68.
Пример сортировки обозначений документов в разделе Документация:
34
Глава 2. Структура спецификации
318.606100.00 СБ
318.606100.00 К3
318.606100.00 ПЗ
318.606100.00 РР
Перечисленные документы расположены в следующем порядке: сборочный чертеж, схе!
ма кинематическая принципиальная, пояснительная записка, расчеты.
2.7.
Простановка позиций
Для конструктора главным связующим звеном между сборочным чертежом и специфи!
кацией являются номера позиций. Только благодаря этим числам на полках линий!вы!
носок и в колонке Позиция можно установить соответствие между изображенным на
чертеже предметом (деталью, узлом) и строкой спецификации.
Такое соответствие может поддерживаться спецификацией системы КОМПАС!3D авто!
матически. При этом номер позиции объекта спецификации передается на полку линии!
выноски в чертеже.
Номера позиций объектам спецификации также могут присваиваться автоматически.
При создании базовых объектов спецификации в их колонках Позиция появляются но!
мера, отражающие порядок возникновения объектов.
Пользователь может запретить простановку позиций в любом разделе (см. раздел 6.8 на
с. 74).
Любой базовый объект можно настроить так, чтобы номер его позиции не отображался
в таблице спецификации, даже если этот объект находится в разделе, где разрешена
простановка позиций (см. раздел 6.6.1 на с. 67).
В результате сортировки или создания объектов не в порядке следования разделов пос!
ледовательность нумерации объектов может не совпадать с последовательностью их
расположения в таблице (рис. 2.3, а). Для устранения этого несоответствия служит ко!
манда Сервис — Расставить позиции, выполняющая расчет и автоматическую проста!
новку номеров позиций объектов спецификации (рис. 2.3, б).
а)
б)

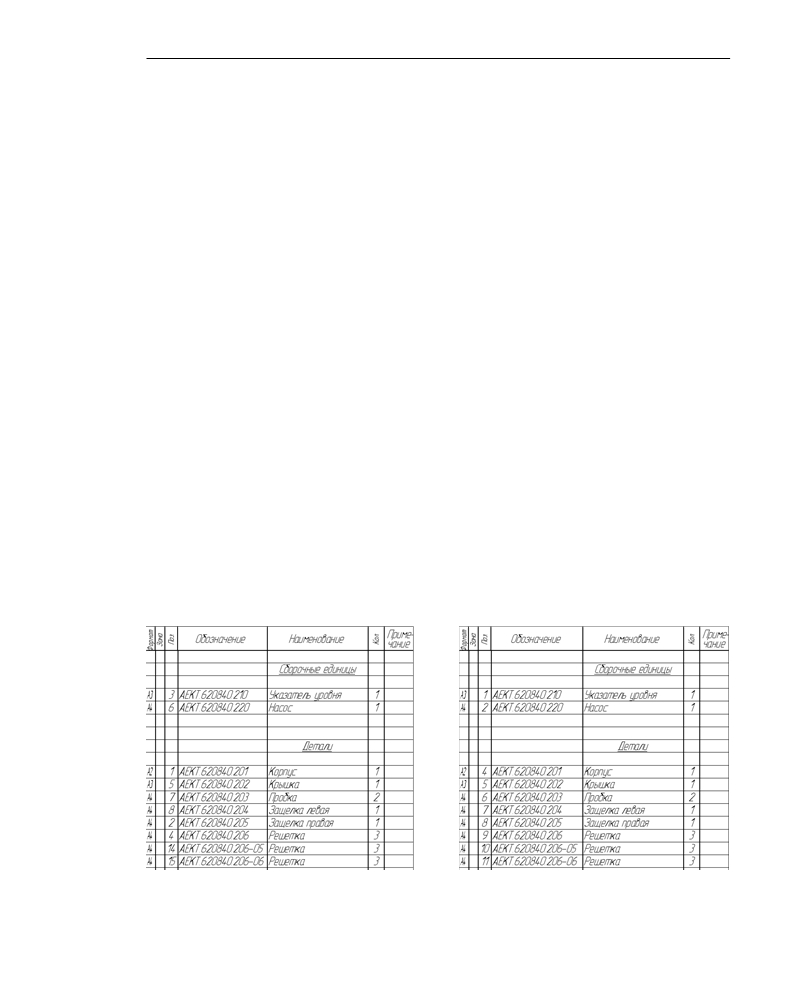

Рис. 2.3. Номера в колонке Позиция: а) возникшие при вводе объектов;
б) упорядоченные в результате действия команды Расставить позиции
35
содержание .. 1 2 3 ..
