Глава 8. Связь спецификации с чертежами и моделями

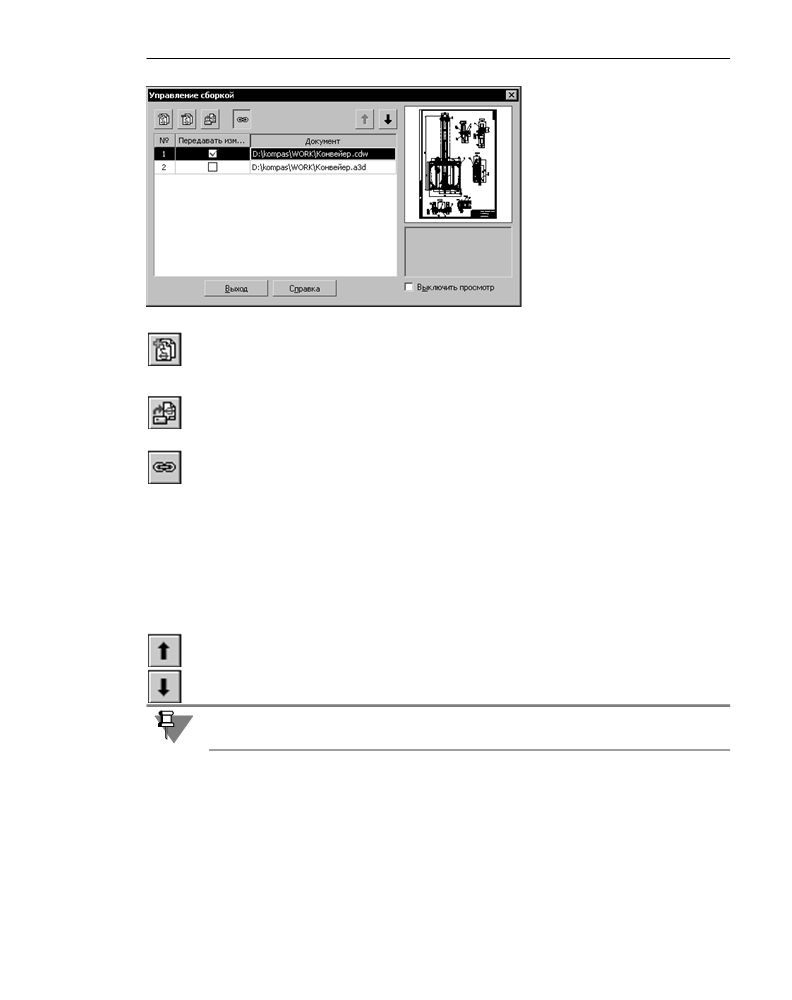

На экране появится диалог управ!

ления сборкой (рис. 8.5). В нем

показаны названия документов,

подключенных к текущей специ!

фикации.

Рис. 8.5.

Диалог управления сборкой

2.

Для подключения сборки или чертежа к спецификации нажмите в диалоге кнопку Под%

ключить документ.

3.

В появившемся диалоге выбора файлов укажите файл документа.

Вы можете быстро открыть любой из подключенных документов. Для этого выделите

его в списке и нажмите кнопку Редактировать документ.

4.

Чтобы включить передачу обозначения и наименования из первого подключенного до!

кумента в основную надпись спецификации, нажмите кнопку Заполнить основную

надпись.

5.

Чтобы отметить документы, в которые должны передаваться обозначение и наименова!

ние из основной надписи спецификации, включите опции в соответствующих ячейках

колонки Передавать изменения в документ.

6.

Для закрытия диалога управления сборкой нажмите кнопку Выход.

Таким образом, кнопка Заполнить основную надпись управляет передачей данных из

подключенного документа в спецификацию. Пока она остается в нажатом состоянии,

связь между спецификацией и первым подключенным документом сохраняется. Если на

первом месте в списке подключенных окажется другой документ, то в спецификацию бу!

дут передаваться обозначение и наименование из этого документа. Порядок следования

документов в диалоге управления сборкой можно менять с помощью кнопок Перемес%

тить документ вверх и Переместить документ вниз.

Порядок следования документов в списке учитывается также при расчете зон.

После отжатия кнопки Заполнить основную надпись передача данных в основную

надпись спецификации прекратится. Текущие обозначение и наименование изделия ни

в документе, ни в спецификации не изменятся.

Колонка Передавать изменения в документ управляет передачей обозначения и на!

именования изделия из спецификации в подключенные документы. При отключении оп!

ции в этой колонке у какого!либо документа передача в него обозначения и наименова!

ния изделия из спецификации прекратится. Текущие обозначение и наименование

изделия ни в документе, ни в спецификации не изменятся.

87

Часть II.

Приемы работы со спецификацией

Следовательно, чтобы установить двустороннюю связь между спецификацией и под!

ключенным документом, необходимо нажать в диалоге управления сборкой кнопку За%

полнить основную надпись, поместить нужный документ на первое место в списке

подключенных и установить для него отметку в колонке Передавать изменения в до%

кумент (как это сделано, например, для документа Конвейер.cdw на рисунке 8.5).

8.2.

Синхронизация данных

Обычно объекты спецификации создают и редактируют в одном из подключенных друг

к другу документов — либо в сборочном чертеже (или модели), либо в спецификации.

В результате получается, что объекты в подключенных друг к другу документах различа!

ются.

Для корректной обработки взаимно подключенных документов требуется, чтобы объек!

ты спецификации в них были одинаковы. Чтобы добиться этого, требуется произвести

синхронизацию — передать актуальные объекты в подключенный документ (см. также

раздел 3.6 на с. 42).

Кроме того, обозначение и наименование изделия в спецификации и подключенных до!

кументах должно быть одно и то же.

8.2.1.

Передача объектов из чертежа или сборки в спецификацию

Для передачи объектов спецификации из текущего чертежа или сборки в подключенную

к этому документу спецификацию вызовите команду Спецификация — Синхронизи%

ровать данные.

Подключенная спецификация необязательно должна быть открыта в момент вызова ко!

манды.

В результате действия команды в спецификацию будут переданы объекты из чертежа

или внутренние объекты из сборки. Система выдаст сообщение об изменении специфи!

кации.

Если при настройке спецификации отключена опция Связь сборочного чертежа со

спецификацией (см. раздел 17.1 на с. 173), синхронизация произведена не будет.

8.2.2.

Передача объектов из спецификации в чертеж или сборку

Для передачи объектов из текущей спецификации в подключенные к ней документы вы!

зовите команду Сервис — Синхронизировать данные.

Подключенный документ необязательно должен быть открыт в момент вызова команды.

В результате действия команды в чертеж или сборку будут переданы объекты из специ!

фикации. Если при подключении к объектам спецификации документов была включена

опция Передавать изменения в документ, то данные из колонок объектов будут пе!

реданы в подключенные к объектам документы (например, в соответствующие ячейки

основных надписей чертежей деталей). Система выдаст сообщение об изменении специ!

фикации и документов, подключенных к объектам.

88

Глава 8. Связь спецификации с чертежами и моделями

В чертеж передаются не все объекты из спецификации, а только те, которые были созда!

ны в этом чертеже (и затем переданы в спецификацию) или имеют в своем составе гео!

метрию из этого чертежа. Это правило продиктовано тем, что спецификация может быть

подключена к нескольким листам сборочного чертежа, и передача всех объектов специ!

фикации в каждый подключенный чертеж приведет к появлению большого количества

одинаковых объектов. Во избежание такой неоднозначной ситуации объект специфика!

ции передается только в тот чертеж, в котором находится соответствующее ему изобра!

жение.

Передача объектов из спецификации в подключенные чертежи производится также каж!

дый раз при сохранении спецификации. В этом случае синхронизация происходит авто!

матически и вызывать соответствующую команду не требуется.

8.2.3.

Передача данных между основной надписью спецификации

и подключенными документами

Синхронизация обозначения и наименования изделия производится автоматически при

сохранении любого из связанных документов. Вызов специальной команды синхрониза!

ции не требуется. Передача данных производится в следующем порядке.

Из документа берется полное содержимое граф основной надписи Обозначение и На/

именование (если документ — спецификация или чертеж) или полей Обозначение и На/

именование (если документ — модель сборки).

Если последние знаки полученного обозначения составляют один из стандартных кодов,

то оно передается в связанный документ без этих знаков. В противном случае обозначе!

ние передается «как есть». Наименование изделия обрабатывается аналогичным обра!

зом.

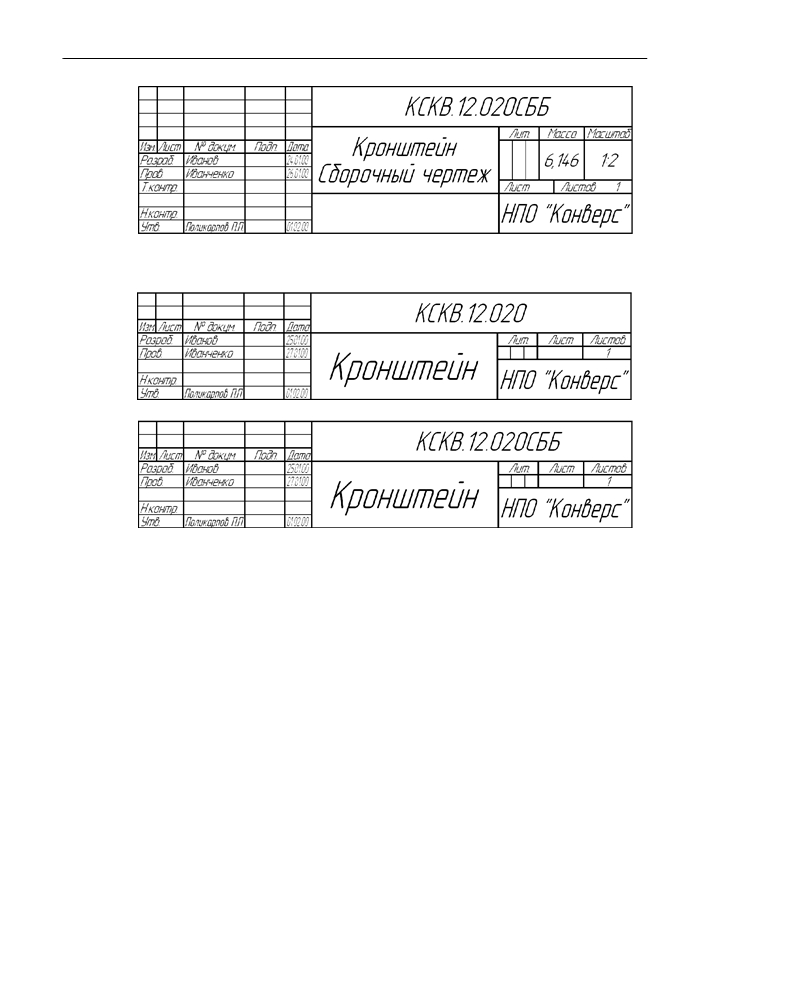

Например, на рисунке 8.6 показаны основные надписи чертежей, подключаемых к спе!

цификациям, а на рисунке 8.7 — основные надписи спецификаций, заполненные данны!

ми, полученными из этих чертежей. Поскольку чертеж на рисунке 8.6, а) имеет стандар!

тные код и наименование, основная надпись спецификации на рисунке 8.7, а) заполнена

правильно. Чертеж же на рисунке 8.6, б) имеет нестандартный код, поэтому обозначение

спецификации на рисунке 8.7, б) неверно.

Перечень стандартных кодов и наименований содержится в файле кодов и наименова!

ний — graphic.kds (см. раздел 10.16 на с. 110).

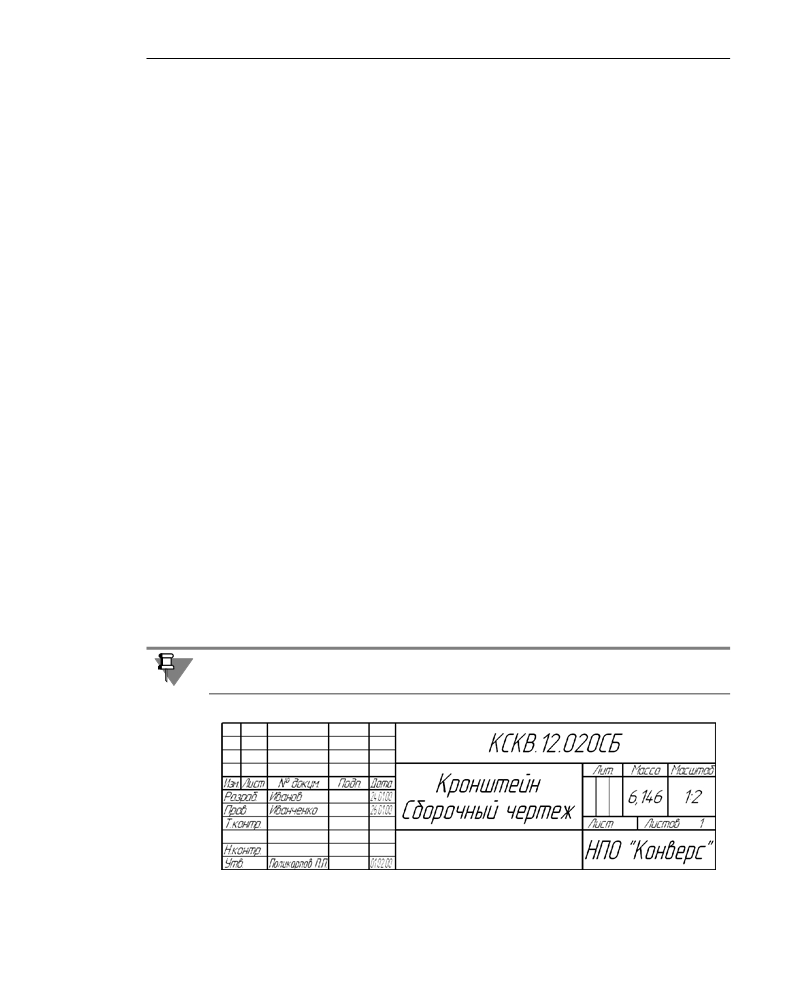

а)

Рис. 8.6. Основные надписи чертежей

89

Часть II.

Приемы работы со спецификацией

б)

Рис. 8.6. Основные надписи чертежей

а)

б)

Рис. 8.7. Основные надписи спецификаций

90

Глава 9. Типовые процедуры создания спецификации

Глава 9.

Типовые процедуры создания спецификации

Приемы, представленные в главах 6 - 8, позволяют создавать спецификации различны!

ми способами. Все эти приемы можно произвольно комбинировать для получения спе!

цификаций требуемого вида.

Однако среди всевозможных комбинаций приемов и способов работы можно выделить

несколько типовых процедур создания спецификаций. Они представлены в этой главе.

Эти процедуры оптимальны с точки зрения скорости создания спецификаций и получе!

ния корректного комплекта конструкторских документов на изделие.

9.1.

Спецификация, связанная со сборочным чертежом

1.

Создайте в чертеже объекты спецификации (см. раздел 7.1 на с. 77). Желательно, чтобы

они имели в своем составе геометрию (как минимум, позиционные линии!выноски).

2.

Перейдите в подчиненный режим работы с объектами спецификации чертежа (см.

раздел 7.5 на с. 81). Убедитесь, что в таблице спецификации имеются все созданные ва!

ми объекты.

3.

Подключите к чертежу документ!спецификацию (см. раздел 8.1.1 на с. 84).

4.

Передайте в спецификацию объекты из чертежа (см. раздел 8.2.1 на с. 88).

5.

Сохраните спецификацию.

Если при создании объектов спецификации подключать к ним чертежи, можно получить

в этих чертежах копию геометрии («заготовку» изображения) из сборочного чертежа

(см. раздел 10.4 на с. 95).

9.2.

Спецификация, связанная с моделью%сборкой

1. Создайте и сохраните файлы компонентов будущей сборки (деталей и подсборок).

2. В каждом файле детали формируйте соответствующий ей объект спецификации (см.

раздел 7.3 на с. 79), располагая его в разделе Детали.

3. В каждом файле подсборки формируйте соответствующий ей внешний объект специфи!

кации (см. раздел 7.4.1 на с. 80), располагая его в разделе Сборочные единицы.

4. Создайте документ!сборку и добавьте в нее все требующиеся компоненты.

5. Если необходимо, добавьте в сборку стандартные изделия из библиотеки крепежа. Про!

следите, чтобы опция Создать объект спецификации в диалогах настройки парамет!

ров этих элементов была включена (см. раздел 7.4.3 на с. 81).

6. Если какие!либо компоненты сборки могут быть построены только в ее контексте, со!

здайте эти компоненты. Находясь в режиме контекстного редактирования компонента,

создайте объекты спецификации: для детали — обычный объект, а для подсборки —

внешний.

91

Глава 10. Дополнительные действия

Глава 10.

Дополнительные действия

Система проектирования спецификаций обладает сервисными возможностями, исполь!

зование которых не является строго обязательным при формировании спецификации.

Они служат для выполнения некоторых вспомогательных действий.

Возможно, некоторые дополнительные приемы работы со спецификациями, описанные

в этой главе, окажутся полезными для вас. Разумеется, советы по их применению явля!

ются не прямым указанием к действию, а лишь примером их использования.

10.1.

Удаление геометрии

при удалении объекта спецификации

При удалении объекта спецификации система может автоматически удалять из чертежа

графические объекты, входящие в состав геометрии этого объекта спецификации.

Чтобы включить эту сервисную возможность, выполните следующие действия.

1.

Вызовите команду Формат — Настройка спецификации

Если вы работаете в подчиненном режиме редактирования объектов спецификации, а к

текущему чертежу не подключен документ!спецификация, настройка спецификации не

производится и команда настройки недоступна.

2.

В появившемся диалоге включите опцию Удалять геометрию при удалении объекта

спецификации.

После этого при удалении объектов спецификации (как в документе!спецификации, так

и в чертеже, в подчиненном режиме) из чертежа будут удаляться входящие в их состав

графические объекты (даже если этот чертеж закрыт в момент удаления объекта специ!

фикации).

Опцией удаления геометрии при удалении объекта спецификации нужно пользоваться

крайне осторожно, так как восстановить удаленные таким способом объекты не всегда

возможно.

Чтобы отключить удаление графических объектов, вновь вызовите диалог настройки

спецификации и выключите опцию Удалять геометрию при удалении объекта спе%

цификации.

10.2.

Подсчет суммы значений в колонках спецификации

При настройке некоторых колонок бланка спецификации и дополнительных колонок, со!

держащих числовые данные, может быть предусмотрено сложение значений в этих ко!

лонках.

Для сложения числовых значений в колонках вызовите команду Сервис — Сложить

значения в колонках.

93

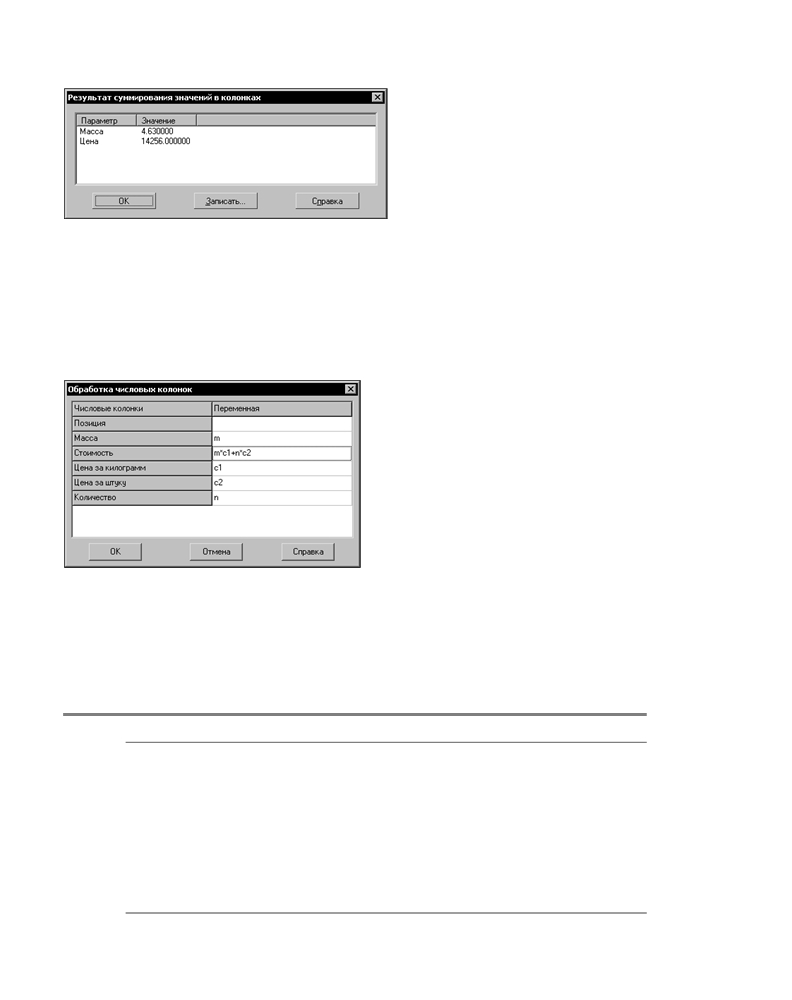

В появившемся на экране диалоге

(рис. 10.1) вы увидите результаты сумми!

рования. Оно будет произведено в соот!

ветствии с настройками стиля текущей

спецификации. Сложены будут значения в

тех колонках, для которых включена оп!

ция сложения. Если спецификация груп!

повая, то результат сложения будет выдан

Рис. 10.1.

Диалог с результатами суммирования

для каждого исполнения.

Таким способом можно подсчитать массу или стоимость специфицируемого изделия

(конечно, при условии, что вы ввели массу или стоимость всех объектов спецификации).

Вы можете записать результаты суммирования в отдельный текстовый файл. Для этого

нажмите в диалоге с результатами кнопку Записать... и введите имя файла.

10.3.

Обработка числовых колонок спецификации

Иногда при работе со спецификацией требует!

ся произвести некоторые арифметические

действия над значениями в колонках специ!

фикации (например, для автоматического за!

полнения колонки Стоимость, если известны

цена и количество изделий).

Для выполнения таких действий служит при!

кладная библиотека КОМПАС

(файл Kom/

pas.rtw). Она входит в стандартный комплект

поставки КОМПАС!3D и не требует наличия на

ключе аппаратной защиты отдельной лицен!

Рис. 10.2. Диалог обработки числовых колонок

зии.

Для подсчета значений в колонках подключите системную библиотеку КОМПАС и в ее

разделе Операции со спецификацией выберите команду Обработка числовых ко%

лонок.

На экране появится диалог обработки числовых колонок (рис. 10.2, табл. 10.1).

Табл. 10.1. Элементы управления диалога обработки числовых колонок

Опция

Описание

Числовые

В этом столбце перечислены числовые колонки активной

колонки

спецификации (колонки, имеющие тип данных Целый или

Вещественный). В список включены как основные, так и

дополнительные колонки.

Переменные

В этом столбце требуется ввести или отредактировать

▼ имена переменных, которые будут присвоены значениям

соответствующих колонок, и

▼ уравнения для расчета данных в других колонках.

94

Глава 10. Дополнительные действия

После ввода переменных и уравнений нажмите кнопку ОК диалога. В колонки специфи!

кации будут подставлены рассчитанные значения.

Для пересчета значений в колонках (например, после изменения исходных данных) тре!

буется повторно вызвать команду Обработка числовых колонок спецификации.

10.4.

Создание заготовки чертежа

на основе геометрии объекта спецификации

К моменту создания спецификации рабочие чертежи деталей и узлов могут быть еще не

готовы. Система проектирования спецификаций позволяет создать «заготовки» рабочих

чертежей деталей и сборочных чертежей сборочных единиц и комплексов.

Создание заготовки возможно, если чертеж, предназначенный для изображения объекта

спецификации (например, детали), еще не существует.

При подключении к объекту спецификации документа (см. раздел 6.6.3 на с. 72) в стан!

дартном диалоге выбора файла введите несуществующее имя файла чертежа. Система

создаст чертеж с указанным вами именем и разместит в нем все графические элементы,

входящие в состав объекта спецификации (за исключением позиционной линии!вынос!

ки). Вы получите заготовку рабочего чертежа детали или чертежа сборочной единицы.

Проставить в нем размеры и дополнить геометрию придется вручную, а вот некоторые

графы основной надписи (например, Обозначение и Наименование) будут заполнены ав!

томатически (данные в них передаются из спецификации). В дальнейшем при редакти!

ровании текстов в этих графах изменения будут передаваться в спецификацию.

Этой возможностью нужно пользоваться только если у вас нет трехмерной модели ком!

понента сборки. Если модель имеется, создавайте ее ассоциативный чертеж, а не чертеж

на основе геометрии из сборочного чертежа.

10.5.

Разбиение спецификации на листы

Если разделы спецификации не умещаются на одном листе, происходит автоматическая

разбивка спецификации на листы. В нормальном режиме отображения спецификации

верхняя и нижняя граница листа показаны горизонтальными пунктирными линиями.

Иногда при автоматической разбивке спецификации на листы получается, что заголовок

раздела оказывается на одном листе, а объекты этого раздела — на другом или много!

строчный объект спецификации располагается на разных листах. В таких случаях вы мо!

жете вручную разбить спецификацию на листы так, чтобы заголовок раздела или объект

спецификации размещался на новом листе.

Чтобы разместить заголовок раздела или объект спецификации в начале новой страни!

цы, выделите этот заголовок или объект и активизируйте переключатель Размещать на

новом листе, расположенный на Панели свойств.

95

Часть II.

Приемы работы со спецификацией

10.6.

Создание резервных строк

в середине раздела спецификации

Обычно резервные строки располагаются в конце разделов. Если резервная строка

должна быть расположена в середине раздела, поступите следующим образом.

1.

С помощью вспомогательного объекта спецификации создайте пустую строку в том мес!

те раздела, где должна находиться резервная строка.

2.

Установите выделение на созданной строке и активизируйте переключатель Позиция

объекта возрастает, расположенный на Панели свойств.

Активизация этого переключателя означает, что номер позиции объекта должен быть на

единицу больше номера позиции предшествующего ему объекта. Если опция отключена,

то номер позиции совпадает с номером позиции предыдущего объекта.

10.7.

Включение и отключение показа объекта

в таблице спецификации

При создании некоторых объектов спецификации в их настройках автоматически отклю!

чается опция Показывать объект в таблице (подробно об этом рассказано в разделе

6.6.1 на с. 67).

Чтобы скрытые объекты стали видны в таблице спецификации, выполните следующие

действия.

1.

Временно включите режим показа всех скрытых объектов спецификации. Для этого слу!

жит команда Вид — Показать все объекты. После вызова команды соответствующая

кнопка остается нажатой (таким образом, она является индикатором режима показа всех

объектов).

После того как в результате действия этой команды стали видны все объекты специфи!

кации, вы можете включить опцию показа в таблице для каждого конкретного объекта.

2.

Выделите объект в таблице спецификации и активизируйте переключатель Показывать

объект в таблице, расположенный на Панели свойств.

Настроенный таким образом объект будет показываться в таблице спецификации в лю!

бом режиме.

3.

Для отключения режима показа всех объектов вызовите команду Показать все объек%

ты еще раз. При этом соответствующая кнопка окажется отжатой.

Для отключения показа объекта в таблице необязательно входить в режим показа всех

объектов. Просто выключите для этого объекта переключатель Показывать объект в

таблице.

10.8.

Сохранение спецификации в других форматах

Иногда спецификацию требуется передать на другие рабочие места или на другие пред!

приятия. При этом может оказаться, что целевое рабочее место не оснащено системой

КОМПАС!3D или Системой проектирования спецификаций и поэтому на нем нельзя ра!

ботать со спецификацией КОМПАС!3D.

96

Глава 10. Дополнительные действия

Чтобы сделать доступными просмотр и распечатку спецификации на таких рабочих мес!

тах, спецификацию (файл *.spw) можно экспортировать в файлы других форматов.

10.8.1.

Экспорт во фрагмент

Вы можете экспортировать текущую спецификацию в файл фрагмента КОМПАС!3D

(*.frw). Для этого выполните следующие действия.

1.

Подключите прикладную библиотеку КОМПАС (файл Kompas.rtw).

2.

Из ее раздела Операции со спецификацией вызовите команду Преобразовать спе%

цификацию во фрагмент.

Если в момент вызова команды в КОМПАС!3D

была активна спецификация, будет экспорти!

роваться эта (текущая) спецификация.

Если в момент вызова команды текущим до!

кументом была не спецификация, система вы!

даст стандартный диалог выбора файла для

открытия. Укажите в нем нужную специфика!

цию.

Если в экспортируемой спецификации боль!

ше одной страницы, на экране появится диа!

лог компоновки (рис. 10.3).

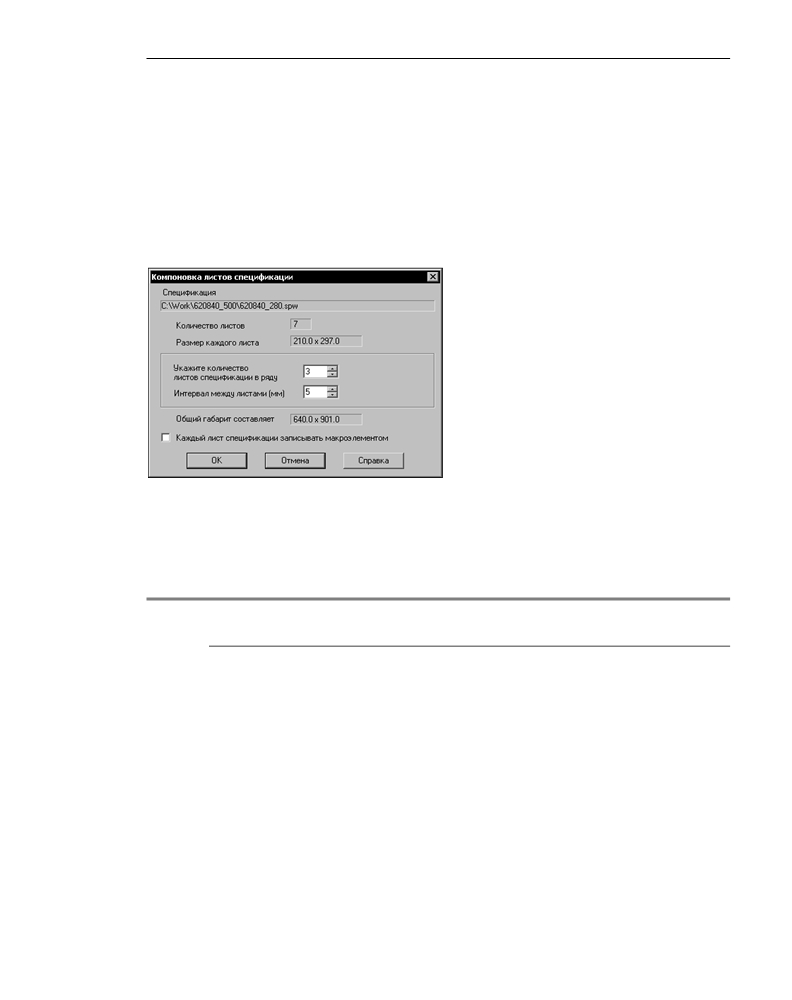

Рис. 10.3. Диалог компоновки листов спецификации

3.

Укажите в нем, каким образом размещать страницы спецификации на поле фрагмента

(табл. 10.2).

Табл. 10.2. Элементы управления диалога компоновки

Элемент

Описание

управления

Спецификация Справочное поле, в котором указано полное имя файла

сохраняемой спецификации.

Количество

Справочное поле, в котором указано количество листов

листов

сохраняемой спецификации.

Размер

Справочное поле, в котором указан размер листов сохраняемой

каждого листа

спецификации (в миллиметрах).

Количество

В это поле можно ввести количество листов спецификации,

листов

которое должно быть размещено в горизонтальном ряду.

спецификации

При постоянном общем количестве листов указанное количество

в ряду

одновременно однозначно определяет количество рядов,

в котором разместятся все листы спецификации.

97

Часть II.

Приемы работы со спецификацией

Табл. 10.2. Элементы управления диалога компоновки

Элемент

Описание

управления

Интервал

В это поле можно ввести расстояние (в миллиметрах), которое

между листами

нужно оставить между внешними рамками соседних листов

спецификации.

Общий габарит В этом справочном поле указан общий габарит, который будет

иметь изображение экспортированной спецификации при

выбранной компоновке.

Для изменения общего габарита (например, чтобы разместить

спецификацию на листе бумаги заданного формата) измените

величину зазора между листами и их расположение в рядах.

Каждый лист

Если эта опция включена, то отрезки и тексты, составляющие

спецификации

каждый лист спецификации, в результирующем файле образуют

записывать

макроэлемент.

макроэлементом

4.

После задания всех параметров компоновки нажмите кнопку OK для начала экспорта.

Система создаст новый фрагмент и разместит в нем изображение листов спецификации.

Это изображение будет состоять из графических примитивов КОМПАС!3D — отрезков и

текстов. В случае включения соответствующей опции они будут собраны в макроэлемен!

ты.

Вся информация, касающаяся исходной спецификации (объекты, настройки и т.д.) во

фрагменте будет утрачена. В нем останутся только текстовые части объектов (в виде от!

дельных текстов в ячейках), таблица спецификации (в виде отрезков) и основная над!

пись (в виде отрезков и отдельных текстов в ячейках).

В получившемся фрагменте доступны все средства редактирования графических доку!

ментов системы КОМПАС!3D.

Никакой связи между новым фрагментом и исходной спецификацией не возникает. По!

этому не следует ожидать, что вносимые в спецификацию изменения будут отражаться

в полученном из нее фрагменте.

10.8.2.

Экспорт в форматы KSF, DXF и IGES

Вы можете экспортировать спецификацию в форматы KSF, DXF и IGES. Для этого выпол!

ните следующие действия.

1.

Вызовите команду Файл — Сохранить как и в появившемся диалоге выберите нужное

расширение файла (ksf, dxf или igs).

Команды экспорта обращаются к соответствующим прикладным библиотекам экспорта

во внешние форматы (Ksflib.rtw, Dxflib.rtw, Igeslib.rtw). Эти библиотеки являются отде!

льно оплачиваемыми модулями КОМПАС!3D и требуют для своей работы наличия на

ключе аппаратной защиты соответствующих свободных лицензий.

98

Часть II.

Приемы работы со спецификацией

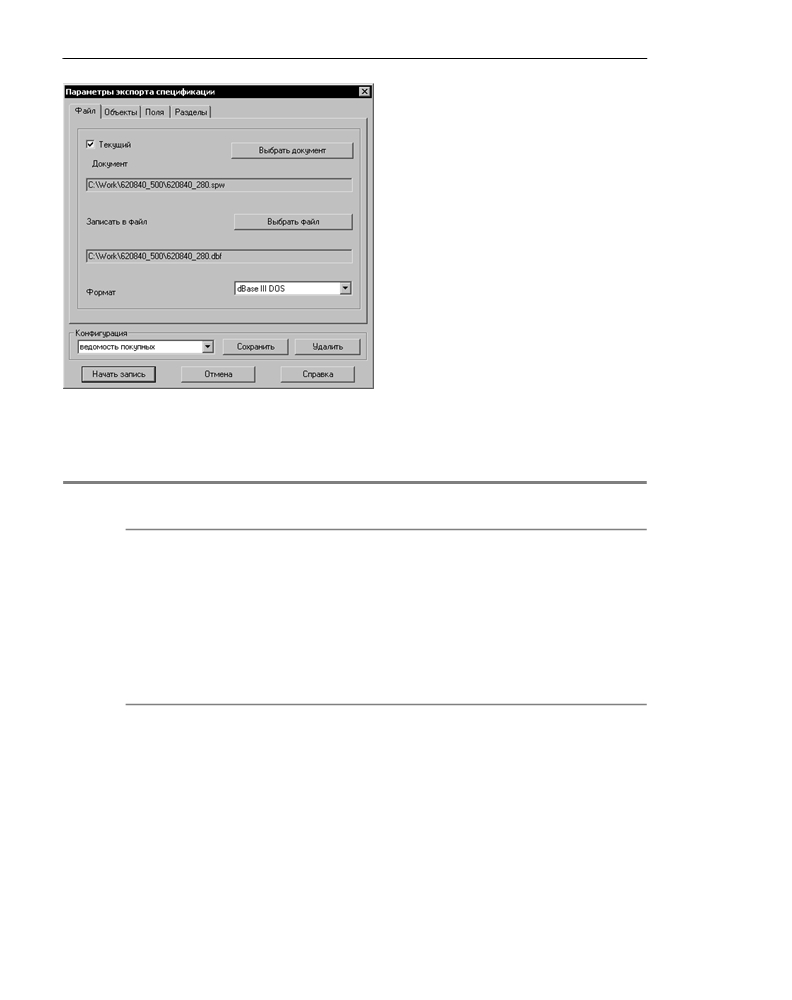

Рис. 10.4. Диалог настройки параметров экспорта спецификации.

Вкладка Файл

Табл. 10.3. Диалог настройки параметров экспорта спецификации. Вкладка Файл

Элемент

Описание

управления

Текущий

Включенная опция означает, что будет экспортироваться текущий

документ.

Выбрать

Эта кнопка позволяет выбрать спецификацию для экспорта.

документ

Документ

В этом поле отображается имя экспортируемой спецификации.

Записать в файл В этом поле отображается имя создаваемого файла.

Выбрать файл Эта кнопка позволяет указать путь к создаваемому файлу.

100

Глава 10. Дополнительные действия

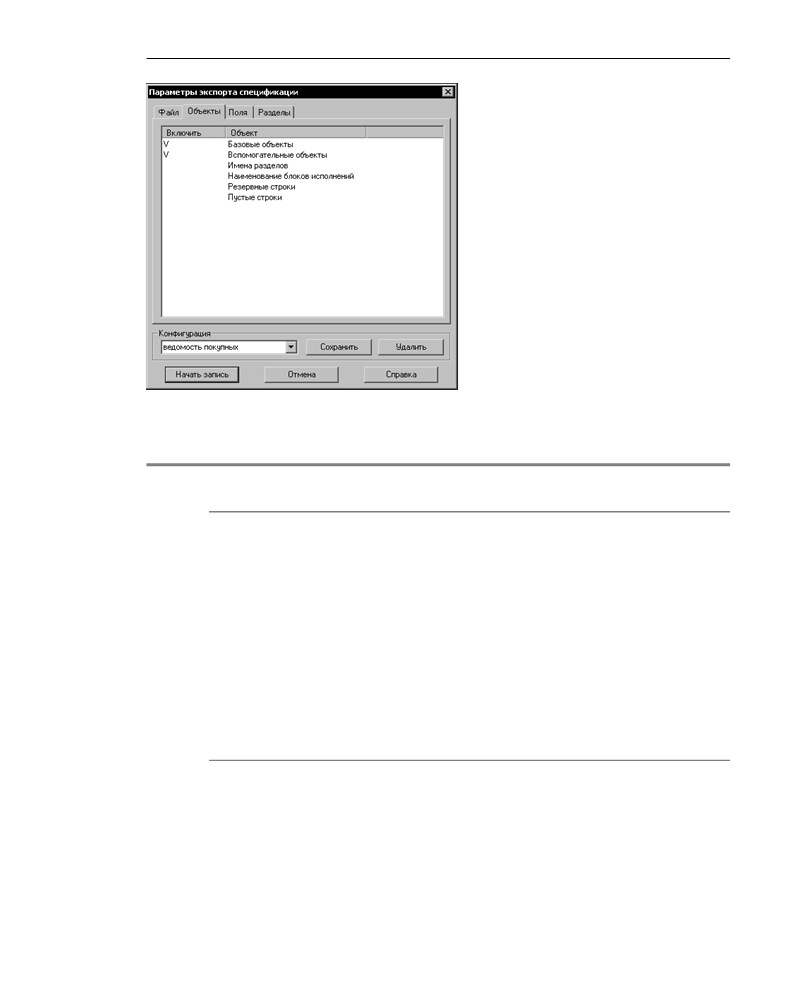

Рис. 10.5. Диалог настройки параметров экспорта спецификации.

Вкладка Объекты

Табл. 10.4. Диалог настройки параметров экспорта спецификации. Вкладка Объекты

Элемент

Описание

управления

Включить

В этом окне отображаются типы строк, существующих в активной

объекты

спецификации:

▼ Базовые объекы,

▼ Вспомогательные объекты*,

▼ Заголовки разделов*,

▼ Резервные строки*,

▼ Пустые строки*,

▼ Заголовки блоков исполнений*.

Те из них, которые будут передаваться в таблицу базы данных,

помечены «галочкой» в колонке Включить. Чтобы исключить

строки определенного типа из состава экспортируемых, щелкните

на «галочке» левой кнопкой мыши.

101

Часть II.

Приемы работы со спецификацией

* При экспорте в таблицу БД резервных и пустых строк создаются записи с

пустыми полями, а при экспорте заголовков разделов и блоков исполне!

ний (а иногда и вспомогательных объектов) создаются малоинформатив!

ные записи (например, с текстом «Детали» в поле Наименование). Как пра!

вило, такие записи бесполезны при обработке базы данных системами

управления производством (или иными экспертными и аналитическими

программами). Поэтому обычно экспорт соответствующих строк отключа!

ется. Чтобы записи, образованные из базовых объектов спецификации, не

потеряли информацию о том, какому разделу они принадлежат, в эти за!

писи включают специальные поля (см. табл. 10.5).

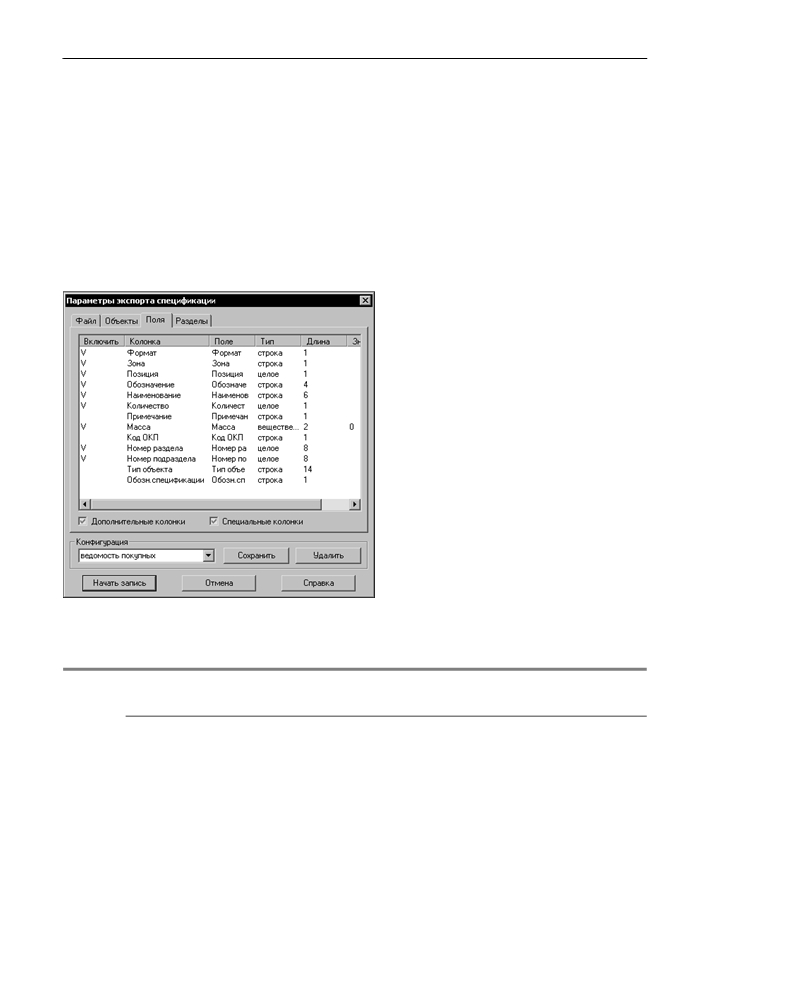

Рис. 10.6. Диалог настройки параметров экспорта спецификации.

Вкладка Поля

Табл. 10.5. Диалог настройки параметров экспорта спецификации. Вкладка Поля

Элемент

Описание

управления

Включить

В этом окне в виде таблицы перечислены колонки активной

колонки

спецификации и соответствующие им поля с текущими

настройками.

Поля, которые будут передаваться в таблицу базы данных,

помечены «галочкой» в колонке Включить. Чтобы изменить

параметры (имя, длину и т.п.) какого!либо поля спецификации в

новом документе или исключить поле из состава экспортируемых,

дважды щелкните мышью на соответствующей строке таблицы.

102

Глава 10. Дополнительные действия

Табл. 10.5. Диалог настройки параметров экспорта спецификации. Вкладка Поля

Элемент

Описание

управления

Дополнительные

Эта опция управляет экспортом всех дополнительных колонок. При

колонки

ее включении дополнительные колонки помечаются «галочкой».

Если требуется экспортировать одни доп. колонки и не

экспортировать другие, дважды щелкайте мышью по

соответствующим строкам и в появившемся диалоге включайте/

выключайте опцию Включить поле.

Специальные

Эта опция управляет экспортом всех специальных колонок*. При ее

колонки

включении специальные колонки помечаются «галочкой». Если

требуется экспортировать одни специальные колонки и не

экспортировать другие, дважды щелкайте мышью по

соответствующим строкам и в появившемся диалоге включайте/

выключайте опцию Включить поле.

*

При экспорте в базу данных для каждого объекта спецификации создается

отдельная запись. Ее поля соответствуют колонкам бланка спецификации

и дополнительным колонкам. Однако в этом случае теряется информация

о типе объекта и о том, какому разделу он принадлежит. Чтобы сохранить

эту информацию, к записи можно добавить специальные поля — Номер

раздела, Тип объекта и т.п. Именно для управления созданием этих по!

лей служит опция Специальные колонки.

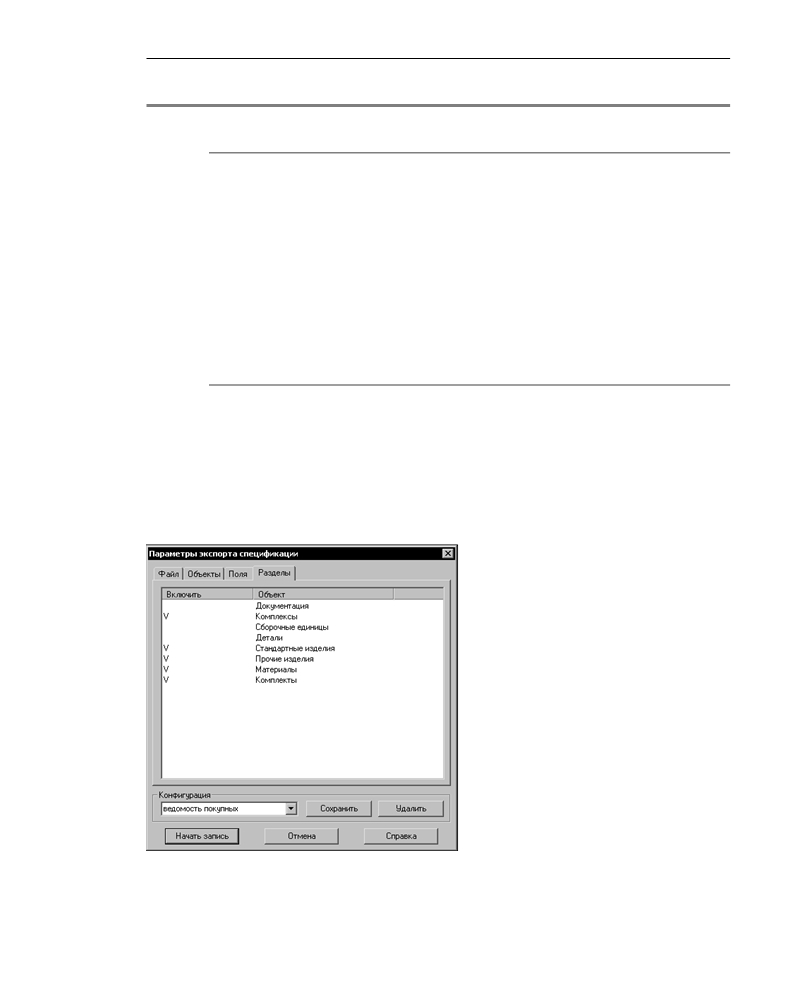

Рис. 10.7. Диалог настройки параметров экспорта спецификации.

Вкладка Разделы

103

содержание   ..  4  5  6  7   ..
