РАБОЧЕЕ МЕСТО ОПЕРАТОРА
ПРИКУРИВАТЕЛЬ
Функционирование
ВАЖНО: Если прикуриватель (2) не срабатывает автомати-
1
чески через 30 с после нажатия прикуривателя (2),
вытяните прикуриватель (2) вручную и обратитесь к
ближайшему дилеру фирмы Hitachi.

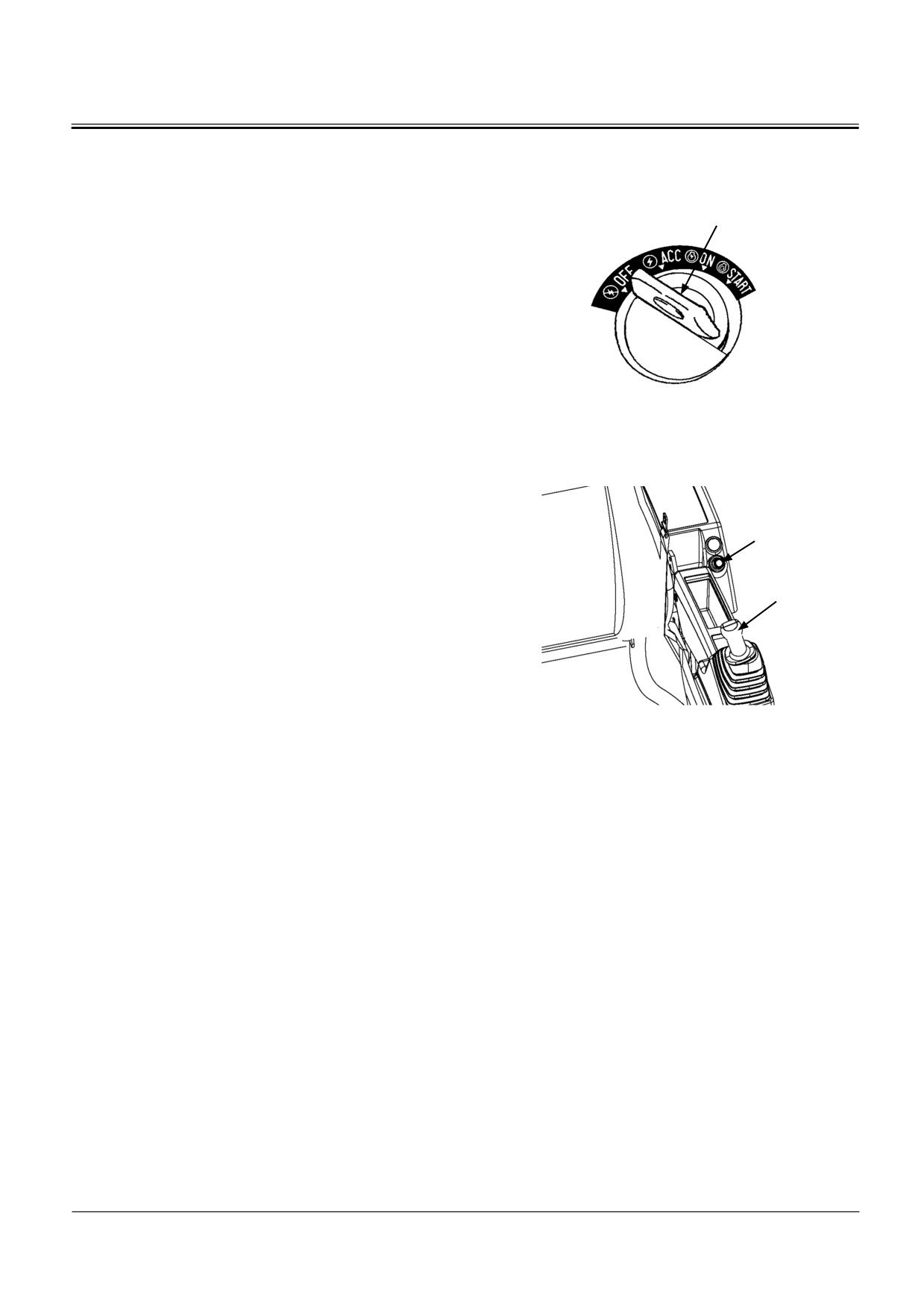

1. Поверните выключатель электросистемы (1) в положение АСС
(Вспомогательные устройства) или ОN (Включено).
2. Нажмите и отпустите кнопку прикуривателя (2).
3. Когда прикуриватель (2) готов к использованию, кнопка
прикуривателя (2) вернется в прежнее положение. Вытя-
M178-01-049
ните прикуриватель, чтобы воспользоваться им.
4. После использования прикуривателя (2) задвиньте прикури-
ватель (2) в панель так, чтобы кнопка приняла первоначальное
положение.
Использование выхода прикуривателя (2) как внешне-
го источника питания
2
Можно использовать выход прикуривателя (2) для пита-
ния осветительной аппаратуры при техническом обслу-
Левый рычаг
живании машины.
управления
ВАЖНО: Выход прикуривателя на этой машине имеет
напряжение 24 В. Ни в коем случае не следует
подключать к нему устройства, рассчитанные
на иное напряжение чем 24 В, иначе можно пов-
редить их или аккумуляторы.
Во избежание разрядки аккумуляторов не
M1U1-01-021
подключайте к входу прикуривателя никакие
устройства на длительный срок, не запустив
предварительно двигатель.
1. Вытяните кнопку прикуривателя (2) наружу.
2. Вставьте соединительный разъем устройства в выход
прикуривателя (2).
3. Поверните выключатель электросистемы (1) в положе-
ние АСС (Вспомогательные устройства) или ОN (Включе-
но). Устройство подключено.
4. По окончании использования устройства отсоедините
его и вставьте в выход прикуриватель (2).
1-60
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
ОСВЕЩЕНИЕ КАБИНЫ
1
Поверните выключатель освещения кабины (1) в положение
ON (Включено) или OFF (Выключено).
M178-01-022
УСТАНОВКА ОГНЕТУШИТЕЛЯ (По специальному
заказу)
Огнетушитель (2) можно установить в правом заднем углу
кабины. По вопросу установки огнетушителя обратитесь к
ближайшему дилеру фирмы Hitachi.
2
M1U1-01-021
1-61
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

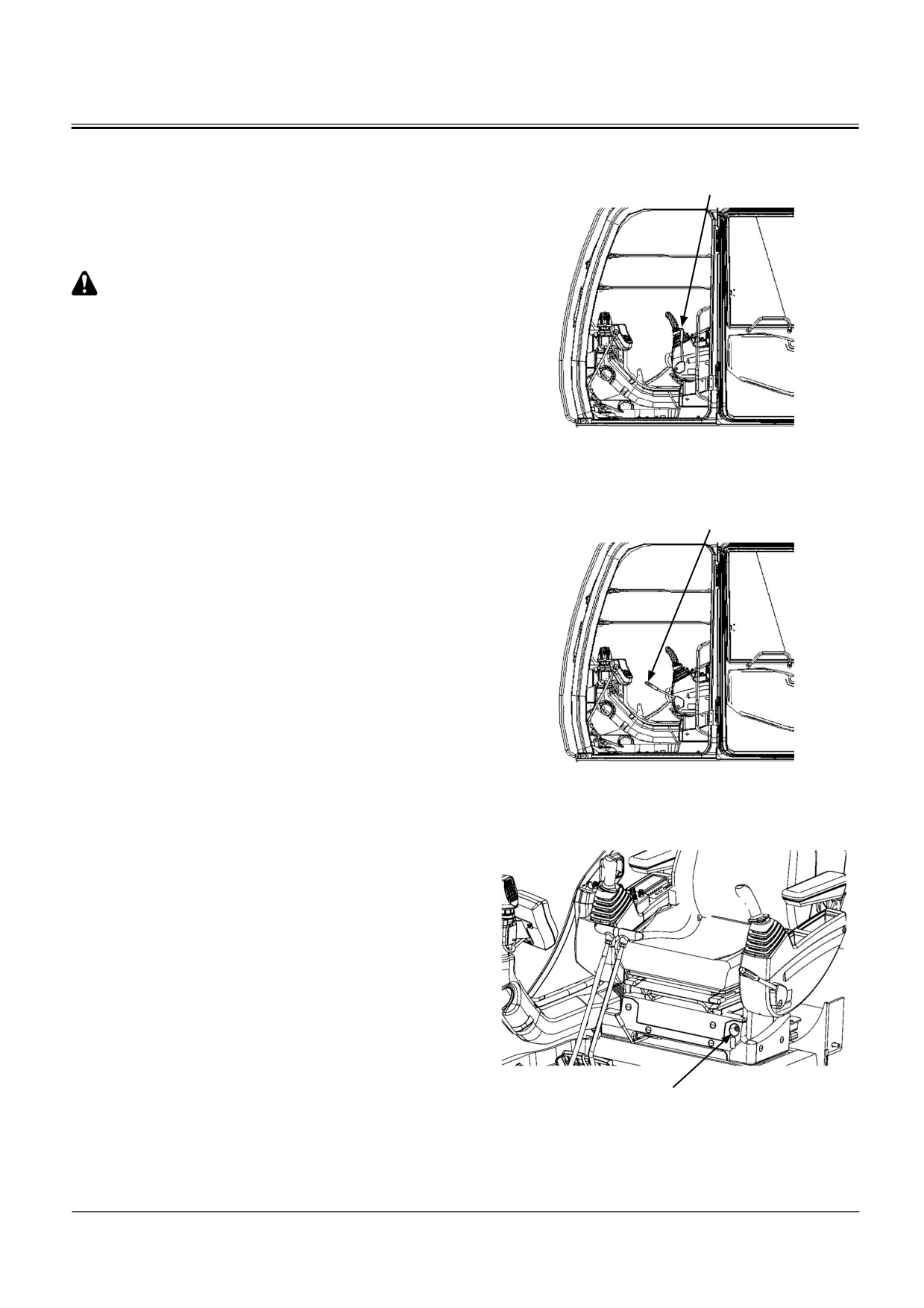

РЫЧАГ БЛОКИРОВКИ СИСТЕМЫ УПРАВЛЕНИЯ
1
Рычаг блокировки системы управления (1) предназначен для
того, чтобы предотвратить непреднамеренные движения ма-
шины, когда оператор поднимается на машину или покидает
машину.
ПРЕДУПРЕЖДЕНИЕ:
• Система управления не будет заблокирована,
если рычаг блокировки системы управления (1)
не переведён полностью в верхнее положение
LOCK (Заблокировано).
• Прежде чем покинуть сиденье оператора, всег-
да выключите двигатель и переведите рычаг
блокировки системы управления вверх, в поло-
жение LOCK (Заблокировано).
Положение LOCK (Заблокировано)
• А также, переведите рычаг блокировки систе-
M1U1-01-025
мы управления вверх, в положение LOCK (За-
блокировано) при транспортировке машины, и
после окончания рабочей смены.
1
• Прежде чем включить двигатель, убедитесь,
что рычаг блокировки системы управления на-
ходится в положении LOCK (Заблокировано).
Положение UNLOCK (Разблокировано)
M1U1-01-024
ВЫКЛЮЧАТЕЛЬ ОСТАНОВА ДВИГАТЕЛЯ
Когда двигатель не выключается, даже если выключатель
электросистемы переведён в положение OFF (Выключено), по
причине неисправности машины, переведите выключатель (2),
расположенный на передней стороне подвески сиденья, сле-
ва, в нижнее положение, чтобы выключить двигатель. После
того как двигатель выключен, обязательно верните выключа-
тель (2) обратно, в верхнее положение.
2
M1U1-01-029
1-62
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

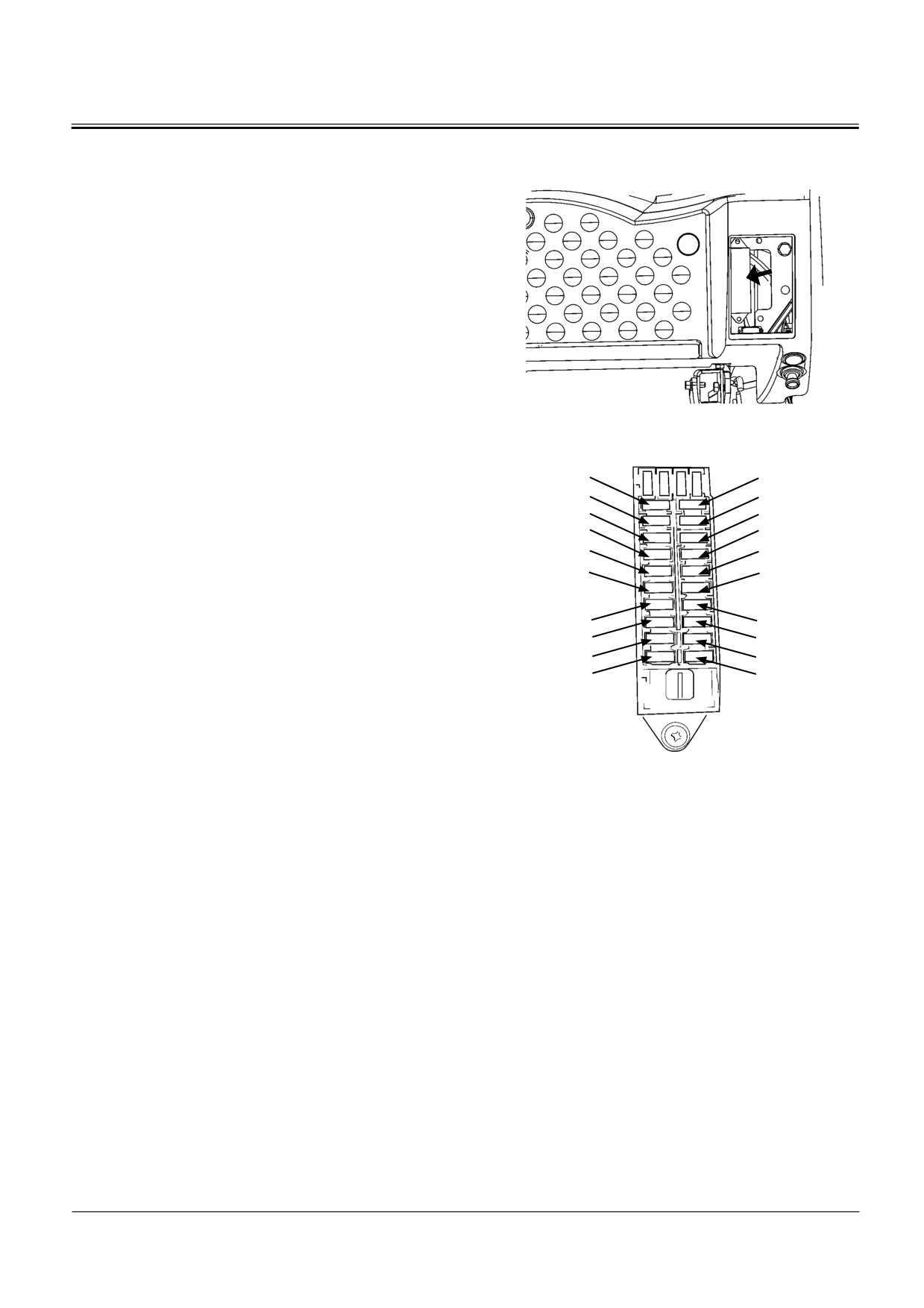

БЛОК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
10- КОНТРОЛЛЕР
20- ПО ЗАКАЗУ 3
5A
5A
9-
РЕЗЕРВНОЕ ПИТАНИЕ
19- ПАНЕЛЬ ВЫКЛЮЧАТЕЛЕЙ
10A
5A
8-
БЛОК ЕСМ
18- ЭЛЕКТРОПИТАНИЕ
30A
5A
7-
НАСОС АВТОМАТ.
17- КОНДИЦИОНЕР
СИСТЕМЫ СМАЗКИ
5A
10A
6-
ПО ЗАКАЗУ 2
16- РЕЛЕ СВЕЧЕЙ ПРЕДПУС-
10A
КОВОГО ПОДОГРЕВА
5A
5-
ПО ЗАКАЗУ 1
15- ДОП. РАБ. ОБОРУДОВ.
M1U1-01-026
5A
10A
4-
ЭЛЕКТРОМАГНИТ
14- ТОПЛИВНЫЙ НАСОС
10
20
10A
15A
9
19
8
18
3-
ОБОГРЕВАТЕЛЬ
13- ПРИКУРИВАТЕЛЬ
7
17
20A
10A
6
16
2-
СТЕКЛООЧИСТИТЕЛЬ
12- ВНУТРЕННЕЕ ОСВЕЩЕ-
5
15
10A
НИЕ/РАДИО
5A
1-
ЛАМПА
11- ЗВУКОВОЙ СИГНАЛ
4
14
20A
10A
3
13
2
12
1
11
M1GR-01-003
1-63
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР
Отличительные особенности
• Контроль температуры:
Независимо от колебаний атмосферной температуры
и интенсивности солнечного освещения температура
1
в кабине автоматически поддерживается на заданном
уровне посредством регулятора температуры.
• Максимальные охлаждение и нагрев:
При установке регулятора температуры в крайнее
правое или крайнее левое положения достигаются
соответственное максимальное охлаждение или мак-
симальный нагрев.
• Подогрев:
Во время подогрева кабины в зимнее время посредством
4
подачи воздуха через нижнее вентиляционное отверстие
в период подъема температуры охлаждающей жидкости
объем подаваемого воздуха минимален, пока температу-
3
2
ра в кабине не поднимется; благодаря этому предотвра-
щается попадание холодного воздуха в кабину.
M1U1-01-025
1- Переднее вентиляционное отверстие
2- Нижнее вентиляционное отверстие
3- Вентиляционное отверстие для устранения обледенения
стекол
4- Заднее вентиляционное отверстие
4
5- Панель управления
6- Выключатель воздуходувки
7- Жидкокристаллический дисплей (ЖКД)
8- Выключатель режима подачи воздуха
9- Выключатель AUTO (Автоматический режим)
10. Общий выключатель
11- Переключатель регулятора температуры
12- Переключатель режима циркуляции
13- Выключатель подачи свежего воздуха
14- Переключатель режимов работы
M1U1-01-027
ПРИМЕЧАНИЕ: Во всех вентиляционных отверстиях, за ис-
ключением нижнего, имеются жалюзи, регулирую-
5
6
7
8
9
щие направление воздушного потока. Кроме того,
жалюзи на переднем вентиляционном отверстии
и отверстии для устранения обледенения стекол
можно открывать и закрывать вручную.
14
13
12
11
10
M178-01-073
1-64
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

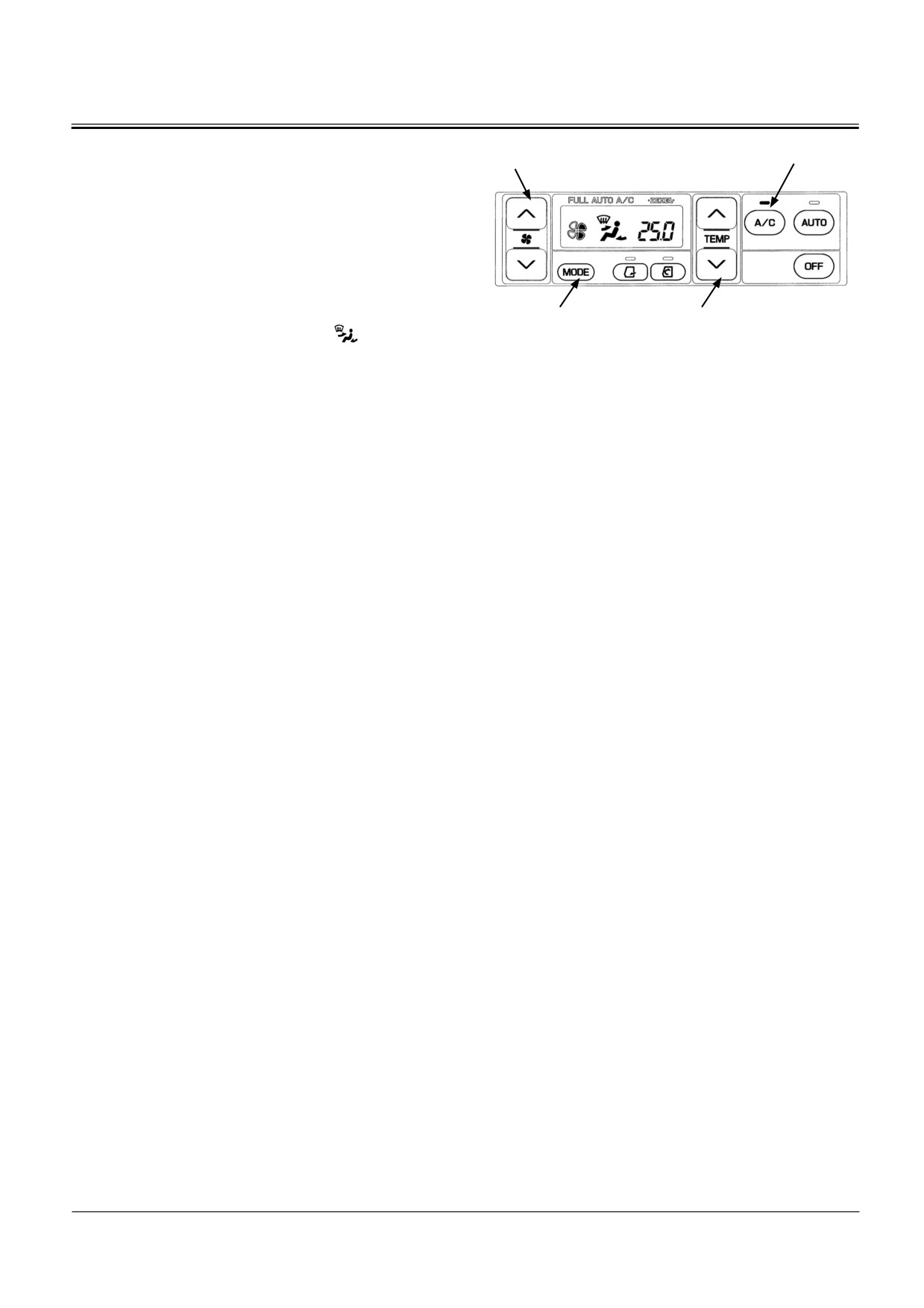

Обозначения и функции панели управления
7
9

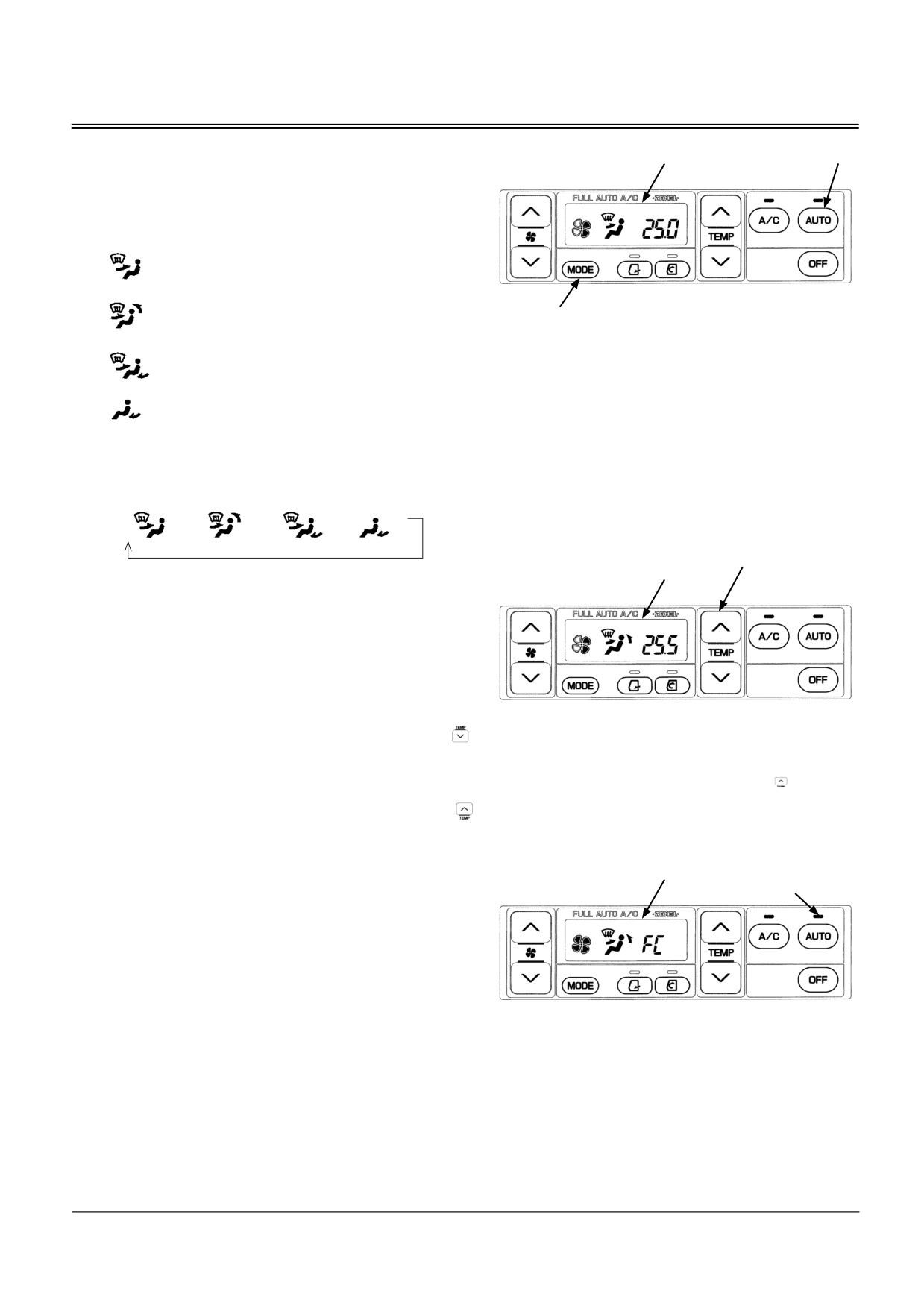

• Переключатель режимов (14):
Выбирает режим работы вентиляционных отверстий.
На ЖКД (7) отображается выбранный режим работы
вентиляционных отверстий.
Воздух поступает из переднего вентиляци-
онного отверстия и вентиляционных отвер-
стий антиобледенителя.
Режим
Выключено
Воздух поступает из переднего и заднего вен-
M178-01-074
14
тиляционных отверстий и вентиляционных
отверстий антиобледенителя.
Cостояние дисплея при нажатом выключателе
Воздух поступает из переднего и нижнего
AUTO (Автоматический режим) (9).
вентиляционных отверстий и вентиляцион-
ных отверстий антиобледенителя.
Воздух поступает из нижних вентиляцион-
ных отверстий.
Каждый раз, когда нажат выключатель режима (14), изменя-
ется расположение вентиляционных отверстий по четырём
ступеням, как показано ниже.
АВТОˠ
ˠ
ˠ
ˠ
11
7
Когда выбран выключатель (9) AUTO (Автоматический
режим), расположение вентиляционных отверстий вы-
бирается автоматически.
Переключатель регулятора температуры (11):
Устанавливает температуру в кабине от 18,0 до 32,0 оС
с интервалом в 0,5 оС. Заданная температура отобража-
ется на ЖКД (7).
Режим
Выключено
FC (Полное охлаждение)
M178-01-075
Задав температуру, равную 18 оС, нажмите кнопку .
При этом устанавливается минимальная температура
воздуха, а на ЖКД (7) отображается символ “FC”.
Cостояние дисплея при нажатой кнопке после
FH (Полное нагревание)
отображения температуры 25 oC.
Задав температуру, равную 32 оС, нажмите кнопку .
При этом устанавливается максимальная температура
воздуха, а на ЖКД (7) отображается символ “FH”
Индикатор
Когда индикатор AUTO (Автоматический режим) нахо-
7
автоматического
дится в состоянии ON (Включено), температура воздуха,
режима
поступающего из вентиляционных отверстий, задаётся
автоматически вместе со скоростью воздуходувки и
расположением вентиляционных отверстий.
Когда индикатор AUTO (Автоматический режим) нахо-
дится в состоянии OFF (Выключено), автоматически за-
даётся только температура воздуха, поступающего из
Режим
Выключено
вентиляционных отверстий.
Когда на ЖКД (7) отображается символ “FC”, температура
M178-01-076
воздуха, поступающего из вентиляционных отверстий,
Cостояние дисплея при отображении символа
расположение вентиляционных отверстий (передние и
FC (полное охлаждение).
задние ), канал всасывания рециркулирующего воздуха
и скорость воздуходувки поддерживаются в состоянии,
обеспечивающем минимальную температуру. Однако
если индикатор циркуляции включается, положение
ON (Включено), до отображения символа “FC”, режим
циркуляции сохраняется.
1-65
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Когда на ЖКД (7) отображается символ “FH”, температура воз-
7
духа, поступающего из вентиляционных отверстий, располо-
жение вентиляционных отверстий (передние и задние венти-
ляционные отверстия), канал всасывания свежего воздуха и
скорость воздуходувки поддерживаются в состоянии, обеспе-
чивающем максимальную температуру подогрева. Однако если
индикатор циркуляции включается, положение ON (Включено),
до отображения символа “FH”, режим циркуляции сохраняется.
Дисплей выбора между температурной шкалой Цельсия и
температурной шкалой Фаренгейта
1. При нажатии выключателей A/C (Кондиционер) (8) и режима
Вид дисплея при отображении символа ʮFHʯ
(14) поверните выключатель электросистемы в положение
(полное охлаждение).
ON (Включено).
2. На ЖКД отобразится символ “Sd” приблизительно в течение 5 с.
M178-01-077
3. После стирания символа “Sd” включаются, положение ON
(Включено), все светодиоды (LED).
4. После включения, положение ON (Включено) всех светодиодов (LED)
нажмите четыре раза на выключатель воздуходувки (6).
5. В это же время последовательно нажмите выключатели A/C
(Кондиционер) (8) и воздуходувки (6).
6. После этого включается режим выбора между шкалой Цель-
сия и шкалой Фаренгейта.
При каждом нажатии на выключатель режима свежего воз-
духа (13) на дисплее отображается переход между шкалой
Цельсия и шкалой Фаренгейта. Когда отображается шкала
Цельсия, светодиоды отображают символ “C”. Когда отобра-
жается шкала Фаренгейта, светодиоды отображают символ
“F”. Выберите предпочтительную шкалу.
7. Сделав выбор, завершите процедуру поворотом выключате-
ля электросистемы в положение OFF (Выключено).
При работе на машине в следующий раз светодиоды отобра-
зят на дисплее выбранный режим.
ЖКД
в град. Цельсия (°C)
18.0 ... 32.0
в град. Фаренгейта (°F)
63 ... 91
Выключатель воздуходувки (6)
Индикатор (AUTO)
6
• Когда включен, положение ON (Включено), индикатор AUTO
Автоматический
(Автоматический режим), скорость воздуходувки автомати-
режим
чески регулируется.
• Когда индикатор AUTO (Автоматический режим) выключен,
положение OFF (Выключено), скорость воздуходувки регули-
руется в 4 этапа. Когда нажата кнопка при выключенной,
положение OFF (Выключено), воздуходувке, воздуходувка
начинает работать в режиме HI (Высокая скорость). Затем
при каждом нажатии на кнопку скорость воздуходувки
уменьшается на одну ступень. На дисплее отображается
скорость воздуходувки. Когда нажата кнопка при выклю-
M178-01-075
ченной, положение OFF (Выключено), воздуходувке, возду-
ходувка начинает работать в режиме LO (Низкая скорость).
Затем при каждом нажатии на кнопку скорость воздухо-
дувки увеличивается на одну ступень. На дисплей выводится
соответствующая скорость воздуходувки.
•Выключатель режима циркуляции воздуха (12):
•Выключатель режима подачи свежего воздуха (13):
Изменяет режим циркуляции воздуха и автоматически выбирает
вентиляционное отверстие. Когда нажат выключатель режима
подачи свежего воздуха (13), включается, положение ON (Вклю-
чено) индикатор, и выбирается режим циркуляции свежего воз-
духа, обеспечивающий подачу свежего воздуха. При повторном
нажатии на выключатель режима свежего воздуха (13) индика-
тор выключается, положение OFF (Выключено), а канал всасы-
вания свежего воздуха закрывается. Когда нажат, положение ON
(Включено), выключатель режима циркуляции (12), включается,
положение ON (Включено) индикатор, и выбирается режим
циркуляции. При повторном нажатии на выключатель режима
циркуляции (12) индикатор выключается, положение OFF
(Выключено), и канал всасывания свежего воздуха открывается.
M178-01-078
13
12
ПРИМЕЧАНИЕ: Оперируя вышеописанными выключателями
можно управлять каналом всасывания свежего воз-
Дисплей при нажатии выключателя режима свежего
духа вручную или автоматически. Поэтому даже
если выключатель AUTO (Автоматический режим)
воздуха (13)
повёрнут в положение ON (Включено), состояние
канала всасывания свежего воздуха не изменяется.
1-66
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
• Выключатель кондиционера (А/С) (8)
Индикатор А/С
8
(Кондиционер)

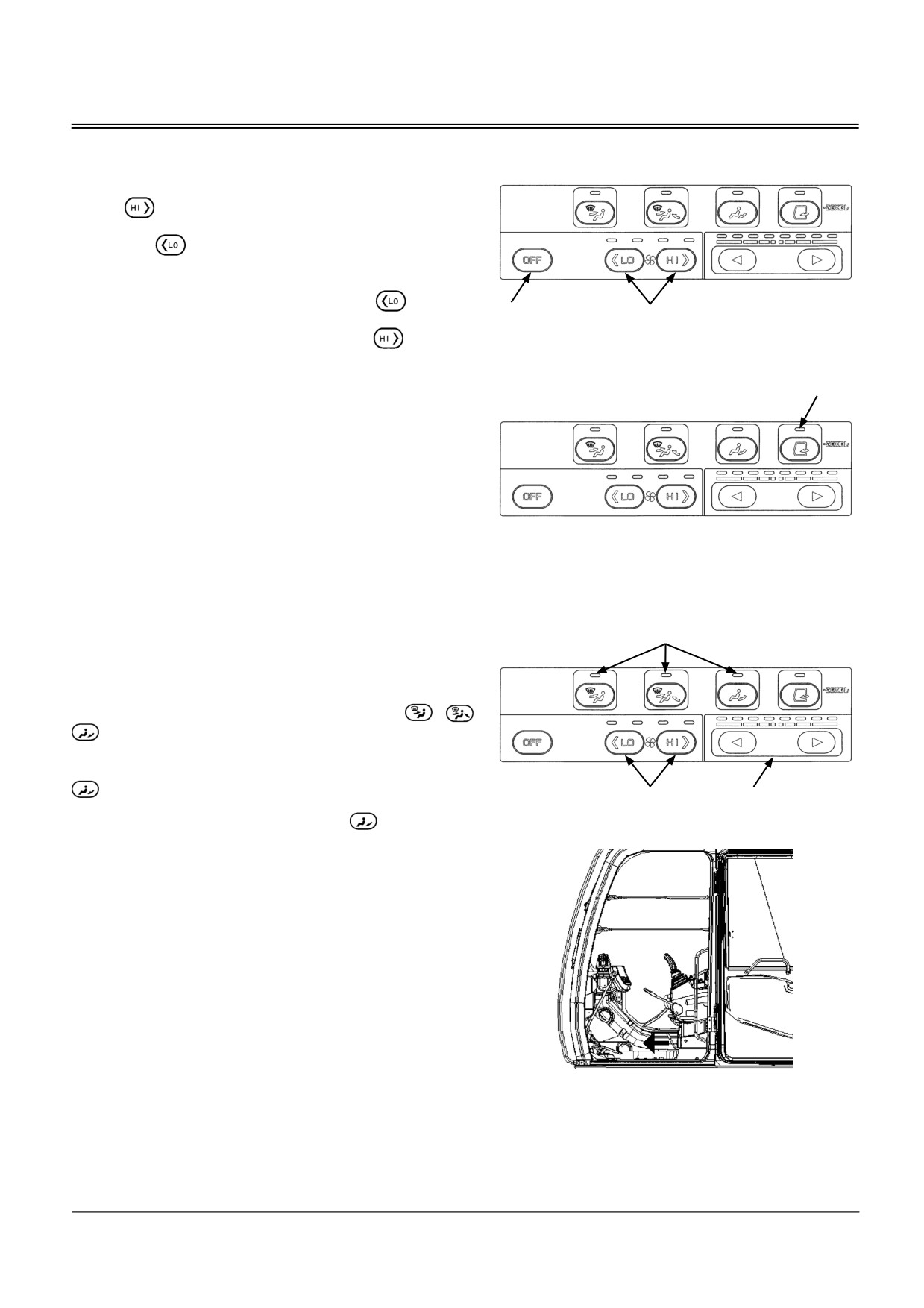

Нажмите выключатель A/C (кондиционер) (8), чтобы
включить, положение ON (Включено), кондиционер и
индикатор A/C. Однако если воздуходувка не включена
(на дисплее вентилятора светится выключатель возду-
ходувки (6)), кондиционер не включается, положение
ON (Включено).
• Выключатель OFF (Выключено) (10)
Нажмите выключатель OFF (Выключено) (10), чтобы вы-
6
10
M178-01-075
ключить, положение OFF (Выключено), воздуходувку и
кондиционер.
Cостояние дисплея при отображении символа
• Выключатель AUTO (Автоматический режим) (9)
A/C (кондиционер)(8).
Нажмите выключатель AUTO (Автоматический режим)
(9), чтобы включить, положение ON (Включено), инди-
каторы AUTO и A/C для обеспечения автоматического
регулирования температуры воздуха, поступающего
Индикатор (AUTO)
Автоматический
из вентиляционных отверстий, скорости воздуходувки,
режим
9
расположения вентиляционных отверстий и канала
всасывания свежего воздуха.
РАБОТА ОБОГРЕВАТЕЛЯ КАБИНЫ
M178-01-075
1. Нажмите выключатель AUTO (Автоматический режим).
Согласно сигналам, посылаемым от различных датчи-
Cостояние дисплея при отображении символа
ков, усилитель кондиционера автоматически выбирает
AUTO (Автоматический режим) (9).
вентиляционные отверстия, каналы всасывания возду-
ха и температуру воздуха, поступающего из вентиляци-
онных отверстий, а также скорость воздуходувки.
7
8
9

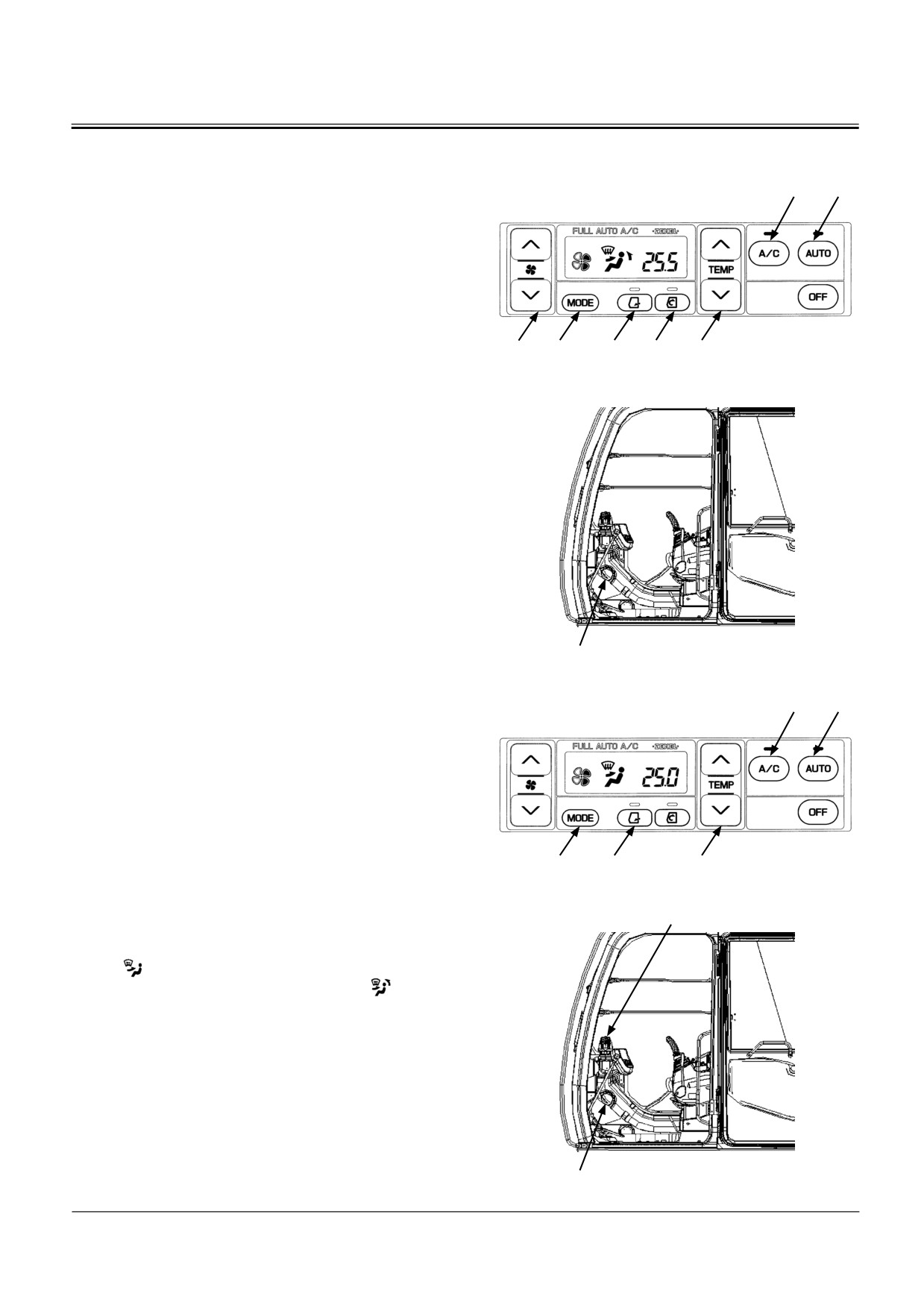

2. Нажмите регулятор температуры (11).
Установите регулятор температуры (11) так, чтобы на
ЖКД (7) отобразилась величина 25,0. При необходи-
мости используйте этот выключатель для регулирова-
ния температуры внутри кабины.
3. При необходимости:
• Нажмите выключатель режима (14), чтобы вручную вы-
брать вентиляционное отверстие.
6
14
13
12
11
• Нажмите выключатель воздуходувки (6), чтобы вруч-
M178-01-079
ную отрегулировать скорость воздуходувки.
• Нажмите выключатель режима свежего воздуха (13),
чтобы сохранить режим циркуляции свежего воздуха
для вентиляционного отверстия.
• Нажмите выключатель режима циркуляции (12), чтобы
сохранить режим циркуляции для канала всасывания
воздуха.
Когда индикатор A/C находится в состоянии ON (Включено),
кондиционер работает в режиме осушения воздуха. Нажмите
выключатель A/C (8), чтобы отменить функцию осушения.
1-67
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
ОХЛАЖДЕНИЕ
8
9
1. Нажмите выключатель AUTO (Автоматический режим) (9).
Включаются, положение ON (Включено), индикаторы AUTO
(Автоматический режим) и A/C (Кондиционер). Затем в
соответствии с сигналами, посылаемыми от различных дат-
чиков, усилитель кондиционера автоматически регулирует
температуру воздуха, поступающего из вентиляционных
отверстий, скорость воздуходувки, расположение вентиля-
ционных отверстий и каналы всасывания свежего воздуха.
2. Нажмите регулятор температуры (11).
6
14
13
12
11
M178-01-075
Установите регулятор температуры (11) таким образом,
чтобы на ЖКД (7) отобразилась величина 25,0. При необ-
ходимости используйте этот выключатель, чтобы регули-
ровать температуру внутри кабины.
3. При необходимости:
• Нажмите выключатель режима (14), чтобы вручную вы-
брать вентиляционное отверстие.
• Нажмите выключатель воздуходувки (6), чтобы вруч-
ную выбрать скорость воздуходувки
• Нажмите выключатель режима свежего воздуха (13),
чтобы сохранить режим циркуляции свежего воздуха
для вентиляционного отверстия.
• Нажмите выключатель режима циркуляции(12), чтобы
сохранить режим циркуляции для канала всасывания
свежего воздуха.
Если переднее окно (нижнее) запотело, вручную закройте вен-
3
M1U1-01-025
тиляционное отверстие антиобледенителя.
8
9
РАБОТА АНТИОБЛЕДЕНИТЕЛЯ

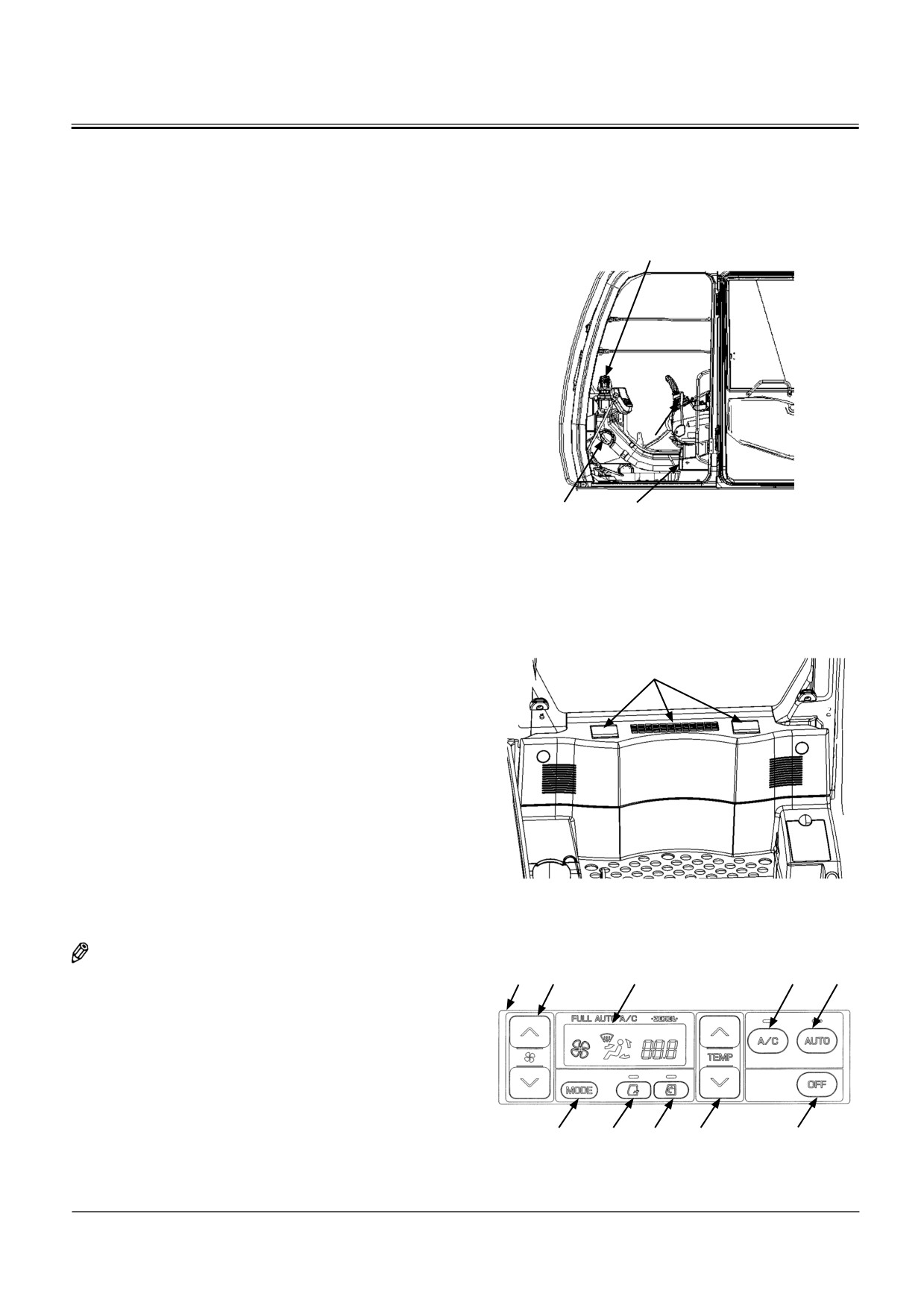

1. Нажмите выключатель AUTO (Автоматический режим) (9),
обеспечивающий регулирование температуры поступаю-
щего воздуха. При включении двигателя в холодное время
года температура охлаждающей жидкости в двигателе и
температура воздуха в кабине низкие. Тогда система уп-
равления включением обогревателя ограничивает поток
холодного воздуха в кабину до минимума (LO).
14
13
11
2. Установите регулятор температуры (11) таким образом,
M178-01-074
чтобы на ЖКД (7) отобразилась величина 25,0. Установите
выключатель режима свежего воздуха (13) в режим цирку-
1
ляции свежего воздуха.
3. Пользуясь выключателем MODE (Режим), выберите индика-
тор
передние вентиляционные отверстия или пере-
дние и задние вентиляционные отверстия
Отрегулируйте направление воздушного потока с помощью
жалюзи переднего вентилятора (1) и вентилятора антиобледе-
нителя (3).
Отрегулируйте температуру в кабине с помощью регуля-
тора температуры (11). Если оконные стёкла запотевают в
дождливое время года, для осушения воздуха включите,
положение ON (Включено), выключатель индикатора A/C
(Кондиционер) (8).
M1U1-01-025
3
1-68
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Охлаждение воздуха вверху и подогрев воздуха внизу
8
6
Охлаждённый и нагретый воздух одновременно поступает к
верхним вентиляционным отверстиям и нижним вентиляци-
онным отверстиям соответственно.
1. Нажмите выключатель воздуходувки (6), чтобы отрегули-
ровать скорость воздуходувки.
2. Нажмите выключатель MODE (Режим) (14), чтобы отобра-
Режим
Выкл.
зить на панели жидкокристаллического дисплея символ
14
11
переднего и заднего вентилятора
. Затем поверните
M178-01-080
выключатель A/C (Кондиционер) (8) в положение ON
(Включено) (Индикатор загорается).
Отрегулируйте температуру внутри кабины с помощью регу-
лятора температуры (11).
1-69
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
РЕКОМЕНДАЦИИ ПО РАЦИОНАЛЬНОМУ ИСПОЛЬЗОВА-
7
9
НИЮ КОНДИЦИОНЕРА
Для быстрого охлаждения
Летом, на солнце температура в кабине может подниматься выше
80 оС.
Выкл.
В этом случае для быстрого охлаждения следует, прежде всего,
проветрить её. После запуска двигателя нажмите выключатель
Режим
AUTO (Автоматический режим) (9). Установите на ЖКД (7) темпе-
12
11
ратуру 18,0, пользуясь регулятором температуры (11). Поверните
M178-01-081
выключатель режима циркуляции (12) в положение ON (Включено).
Когда окна запотевают
В дождливую или влажную погоду окна запотевают изнутри. Вклю-
чите кондиционер, чтобы окна очистились. При очень высокой
влажности атмосферного воздуха кондиционер работает с боль-
шой нагрузкой, и окна могут запотевать снаружи. В этом случае
Датчик кондиционера
выключите кондиционер, чтобы отрегулировать температуру в ка-
бине.
Обслуживание кондиционера при переходе к осенне-зимнему
периоду
Чтобы обеспечить достаточную смазку всех деталей компрессора,
включайте кондиционер не реже, чем раз в месяц, на несколько минут
при работающем на минимальной частоте вращения двигателе. Если
температура в кабине ниже 15 оС, кондиционер может не включиться.
В этом случае сначала включите отопление и обогрейте кабину.
ВАЖНО: Не увеличивайте резко частоту вращения двигателя.
• В отношении технического обслуживания фильтров
M1J1-01-028
кондиционера смотрите главу “Проверка воздушного
фильтра кондиционера” в разделе “Техническое обслу-
живание”.
• Чтобы кондиционер хорошо работал в автоматическом
режиме, обязательно прочищайте его датчик. Избегай-
те попадания посторонних частиц внутрь датчика.
1-70
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
ОБОГРЕВАТЕЛЬ КАБИНЫ
Наименование компонентов и их расположение
1
1- Переднее вентиляционное отверстие
2- Нижнее вентиляционное отверстие
3- Вентиляционное отверстие антиобледенителя
4- Заднее вентиляционное отверстие
5- Панель управления
6- Выключатель режима
7- Выключатель режима подачи свежего воздуха
8- Регулятор температуры
9- Выключатель воздуходувки
10- Выключатель OFF (Выключено)
M1U1-01-025
3
2
ПРИМЕЧАНИЕ: Во всех вентиляционных отверстиях, за
исключением нижнего, имеются жалюзи, регули-
рующие направление воздушного потока. Жалюзи
на переднем вентиляционном отверстии и вен-
4
тиляционном отверстии антиобледенителя
могут быть открыты или закрыты вручную.
Обозначения и функции панели управления
• Выключатель режима (6):
Выбирает вентиляционное отверстие.
Воздух поступает из передних вентиляционных
отверстий и из вентиляционных отверстий анти-
обледенителя.
Воздух поступает из передних и задних вентиляци-
онных отверстий и из отверстий антиобледенителя.
M1U1-01-027
Воздух поступает из нижних вентиляционных
отверстий.
5
6
7
Регулятор температуры (8)
Загорается один из 8 индикаторов. Индикатор, загорающийся
ближе к левому краю, указывает на низкую температуру посту-
пающего воздуха, а индикатор, загорающийся ближе к правому
краю, указывает на высокую температуру поступающего возду-
ха. Нагретый и охлаждённый воздух вытекает из одного и того
же вентиляционного отверстия.
10
9
8
M178-01-072
1-71
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
• Выключатель воздуходувки (9)
Скорость воздуходувки регулируется от LO (Низкая)
до HI (Высокая) за 4 этапа. Когда сначала нажата кноп-
ка
(Высокая), воздуходувка начинает работать в
режиме HI (Высокая). Затем при каждом нажатии на
кнопку
(Низкая) скорость воздуходувки уменьша-
ется на одну ступень. Загорается индикатор скорости
воздуходувки, соответствующий скорости воздухо-
дувки. Когда сначала нажата кнопка
(Низкая),
10
9
M178-01-072
воздуходувка начинает работать в режиме LO (Низкая).
Затем при каждом нажатии на кнопку
(Высокая)
скорость воздуходувки увеличивается на одну сту-
пень. Чтобы выключить воздуходувку нажмите выклю-
7
чатель OFF (Выключено) (10).
• Выключатель режима подачи свежего воздуха (7):
Изменяет режим циркуляции воздуха. Когда нажат вы-
ключатель подачи свежего воздуха (7), соответствую-
щий индикатор загорается, положение ON (Включено).
При этом выбирается режим подачи свежего воздуха,
Выкл.
Низк.
Выс..
обеспечивающий поступление свежего воздуха. При
M178-01-072
повторном нажатии на выключатель режима подачи
свежего воздуха
(7) индикатор гаснет, положение
OFF (Выключено), и выбирается режим циркуляции
воздуха.
6
РАБОТА ОБОГРЕВАТЕЛЯ КАБИНЫ
При нажатии одного из выключателей режима (6) (
,
,
) тёплый воздух будет поступать из соответствующего вен-
тиляционного отверстия. Однако широко используется режим
обогревания кабины от нижних вентиляционных отверстий
9
8
M178-01-072
Нажмите выключатель режима нижних
вентиляцион-
ных отверстий (6). Установите регулятор температуры (8) в
крайнее правое положение.
Нажмите выключатель воздуходувки (9), чтобы обеспечить
поступление тёплого воздуха из нижних вентиляционных
отверстий. С помощью регулятора температуры (8) и вы-
ключателя воздуходувки (9) отрегулируйте температуру в
кабине. Когда необходимо быстро повысить температуру
воздуха в кабине выберите режим рециркуляции воздуха.
Однако при длительном использовании режима рециркуля-
ции оконные стёкла будут запотевать из-за разности темпе-
ратур снаружи и внутри кабины. Периодически проветри-
вайте кабину. (При выборе режима рециркуляции свежего
воздуха запотевание оконных стёкол предотвращается.)
M1U1-01-024
1-72
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
РАБОТА АНТИОБЛЕДЕНИТЕЛЯ
6
7
Нажмите выключатель режима (6) (выключатель режима пе-
реднего вентиляционного отверстия
или выключатель
режима переднего/заднего вентиляционных отверстий
). Установите регулятор температуры (8) в положение
нагревания. Нажмите выключатель режима подачи свежего
воздуха (7).
Выкл.
Низк.
Выс..
Нажмите выключатель воздуходувки (9). Тёплый воздух
будет поступать из переднего вентиляционного отверстия
9
8
или переднего/заднего вентиляционных отверстий.
M178-01-072
Отрегулируйте направление воздушного потока из перед-
него вентиляционного отверстия (1) и вентиляционного
1
отверстия антиобледенителя (3) с помощью жалюзи.
Отрегулируйте температуру в кабине с помощью регулято-
ра температуры (8) и выключателя воздуходувки (9).
M1U1-01-025
3
1-73
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
РАБОТА РАДИОПРИЁМНИКА АМ/FM

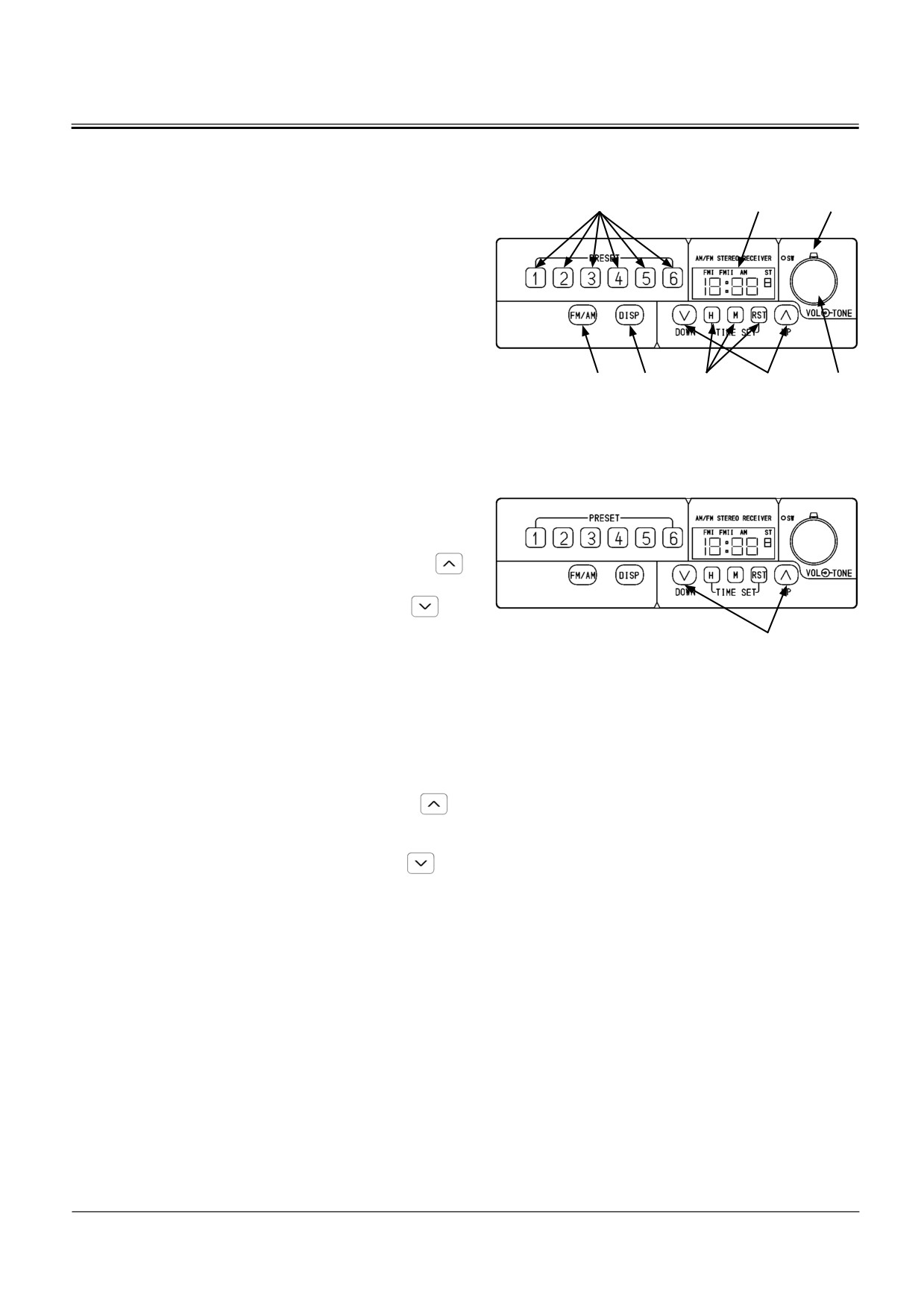

Органы управления радиоприёмником
4
7
2
1- Кнопка включения питания/регулятора громкости
2- Регулировка тембра
3- Переключатель АМ/FM
4- Кнопки предварительной настройки на радиостанцию
5- Кнопки настройки
6- Кнопка режима дисплея
7- Цифровой дисплей
3
6
8
5
1
8- Кнопки установки времени
M1G6-01-026
Процесс настройки
• Ручная настройка
Многократно нажимая одну из кнопок настройки (5),
выберите нужную радиостанцию.
Каждый раз, при нажатии кнопки настройки, частота
меняется с определённым интервалом.
Пользуйтесь кнопкой настройки [UP (Вверх)] (
) ,
чтобы перейти на более высокие частоты.
Пользуйтесь кнопкой настройки [DOWN (Вниз)] (
), что-
бы перейти на более низкие частоты.
5
M1G6-01-026
• Функция автоматического поиска
Нажмите и удерживайте одну из кнопок настройки (5), не
менее половины секунды, затем отпустите. Частота, отоб-
ражаемая на дисплее, будет нарастать до следующей ра-
диостанции, вещающей на более высокой частоте.
Чтобы переключиться на следующую радиостанцию,
вещающую на более высокой частоте, нажмите и
удерживайте кнопку настройки [UP (Вверх)] (
).
Чтобы переключиться на следующую радиостанцию,
вещающую на более низкой частоте, нажмите и удер-
живайте кнопку настройки [DOWN (Вниз)] (
).
Чтобы отменить функцию автоматического поиска во время
её работы (пока идёт поиск следующей радиостанции), просто
нажмите кнопку настройки (5) ещё раз. Если мощность прини-
маемых радиоволн мала, например, когда машина окружена
высокими зданиями, и т.д., чтобы найти нужную радиостанцию,
пользуйтесь ручной настройкой.
1-74
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Процесс предварительной настройки на радиостанции
1. Пользуясь кнопками настройки (5), найдите нужную ра-
4
7
диостанцию. (Обратитесь к теме «Процесс настройки».)
2. Нажмите и удерживайте одну из кнопок предварительной
настройки на радиостанции (4), не менее 1 секунды, пока
не послышится электронное звучание. Теперь выбранная
радиостанция сохранена в блоке предварительной на-
стройки. Частота вещания предварительно настроенной
радиостанции отображается на цифровом дисплее (7).
После сохранения выбранной радиостанции в блоке
5
предварительной настройки на радиостанцию (4), при
M1G6-01-026
нажатии соответствующей кнопки предварительной
настройки на радиостанцию (4) (менее 1 секунды), ра-
диоприёмник будет настраиваться на предварительно
настроенную радиостанцию.
ПРОЦЕСС НАСТРОЙКИ ЭЛЕКТРОННЫХ ЧАСОВ

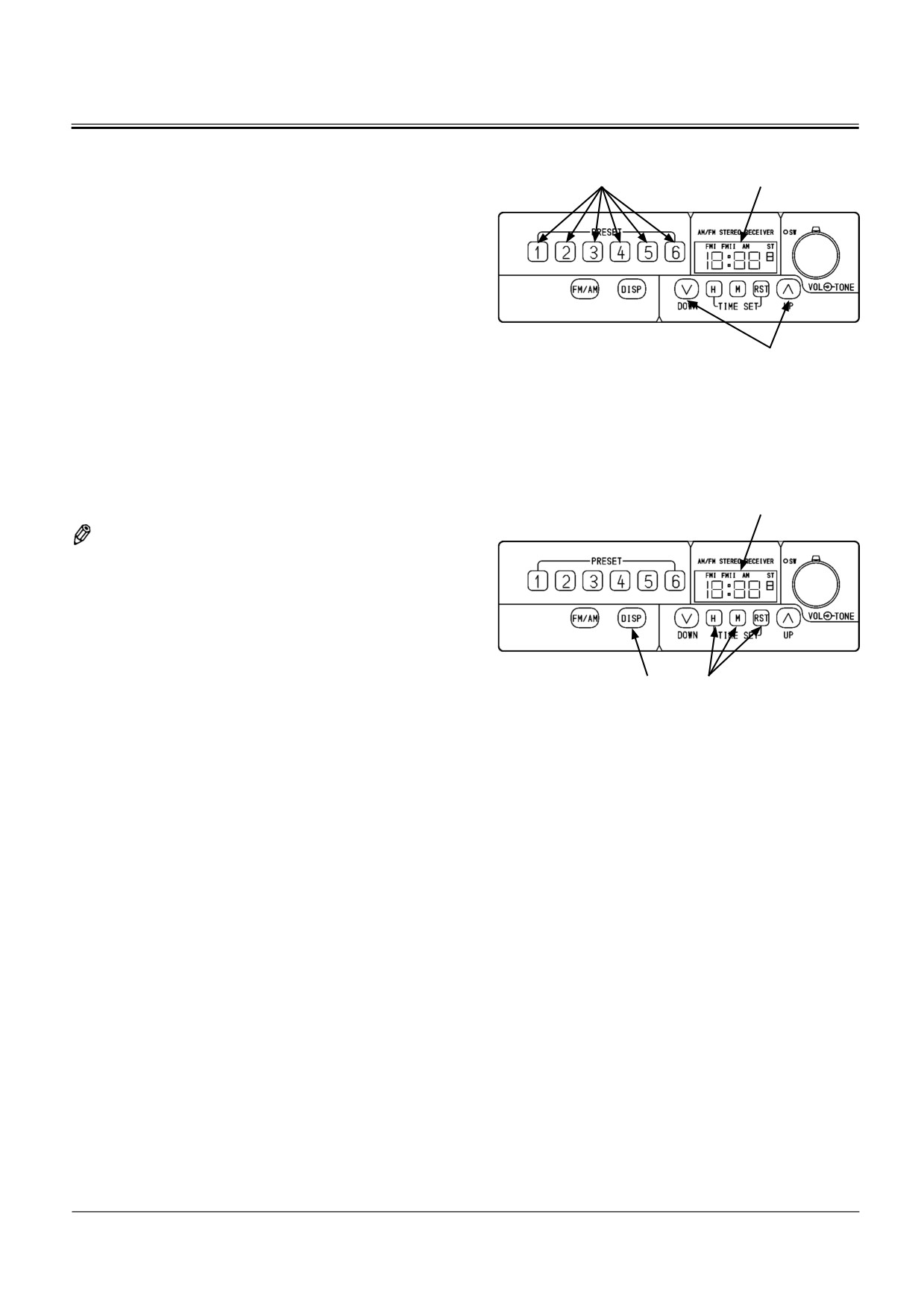

7
ПРИМЕЧАНИЕ: Для настройки часов цифровой дисплей (7) дол-
жен быть установлен на режим отображения времени.
1. Нажмите кнопку режима дисплея (6), чтобы цифровой
дисплей (7) показывал время (в часах).
2. Нажмите и удерживайте кнопку установки времени (RST)
(8), более 1 секунды. Дисплей времени начнёт мигать и
режим установки времени выбран.
6
8
3. Нажмите кнопку установки времени (Н или М) (8), чтобы
M1G6-01-026
настроить часы. Каждый раз при нажатии кнопки уста-
новки времени (Н или М) (8), показание времени будет
увеличиваться на единицу. Если кнопку установки време-
ни (Н или М) (8) нажать и удерживать, показание времени
будет меняться непрерывно.
• Чтобы выставить показание времени (в часах), поль-
зуйтесь кнопкой установки времени (Н) (8).
• Чтобы выставить показание времени (в минутах), поль-
зуйтесь кнопкой установки времени (М) (8).
Время отображается в 12-ти часовом диапазоне.
Если нажата и удерживается одна из кнопок (Н) или (М),
показание часового или минутного дисплея меняется
непрерывно, до тех пор, пока кнопка не будет отпущена.
4. Когда показание часового дисплея будет равно «12», при нажа-
тии кнопки (Н) (8), часовой дисплей установится на «1». Когда
показание минутного дисплея будет равно «59», при нажатии
кнопки (М) (8), минутный дисплей установится на «00». При этом
показание часового дисплея не меняется.
5. После того как настройка часов выполнена, нажмите кнопку
установки времени (RST) (8) снова и удерживайте не менее
1 секунды или выключите, положение OFF (Выключено), ра-
диоприёмник, чтобы окончить процесс настройки часов на
текущее время. Цифровой дисплей (7) прекращает мигание
и переходит на постоянный режим ON (Включено).
1-75















содержание      ..     6      7      8      9     ..
