ПРЕДУПРЕЖДАЮЩИЕЗНАКИ/МоделитолькодляАзии/СреднегоиБлижнегоВостока
5.
Во время работы с двухсекционной стрелой ковш может
ударить по кабине. Управляйте машиной осторожно,
чтобы не допустить удара краем ковша по кабине во
время движения рабочего оборудования.
SS4603204
6.
Не выставляйте руки и голову из окна кабины. Ваши руки
или голова могут получить удар стрелой.
SS4459990
7.
ПРЕДУПРЕЖДЕНИЕ
• Перед началом работы на машине, в обязательном порядке не забывайте выполнить следующее:
- Прочитайте и уясните Руководство для оператора.
- Уясните место расположения и функцию каждого органа управления.
- Подайте звуковой сигнал, чтобы оповестить окружающих и убедитесь в том, что никто не находится в пределах
рабочей зоны.
- Всегда проверяйте положение ON (Включено) / OFF (Выключено) переключателя Auto-Idle (Автоматическое
переключение на частоту вращения холостого хода).
• Прежде чем покинуть сиденье оператора, не забывайте выполнить следующие действия:
- Опустите ковш или другой рабочий орган на землю.
- Установите рычаг блокировки системы управления в положение OFF (Заблокировано)
- Поверните ключ в положение OFF (Выключено) и удалите его из выключателя.
• Никогда не подлезайте под машину, если гусеничная тележка поднята и удерживается только с помощью стрелы и
рукояти.
• При погрузке или разгрузке машины с трейлера всегда убедитесь в том, что переключатели Auto-Idle
(Автоматическое переключение на частоту вращения холостого хода) и H/P (Высокой мощности) находятся в
положении OFF (Выключено).
• При подтягивании рукояти к стреле с ковшом, переоборудованном под обратную лопату, следите за тем, чтобы
ковш не ударил по кабине.
• В случае необходимости выполнения работ в зоне ограниченной видимости пользуйтесь услугами сигнальщика и
всегда выполняйте его сигналы.
3106039
SS3106039
S-39
ПРЕДУПРЕЖДАЮЩИЕЗНАКИ/МоделитолькодляАзии/СреднегоиБлижнегоВостока
8.
Знак, означающий опасность получить удар от рабочего
оборудования машины.
Не приближайтесь к машине во время её работы.
SS3089581
9.
Знак, означающий опасность от вылетевшей втулки механиз-
ма натяжения гусениц, удар которой может причинить трав-
му.
Что касается безопасных и правильных действий при на-
тяжении гусеницы, обратитесь к Руководству.
SS3086091
10.
A
Знак, означающий опасность получения ожога от сжа-
того воздуха или струи горячего масла, если открывать
крышку во время или сразу после работы.
Что касается безопасности и правильных действий, чи-
тайте Руководство для оператора.
SS4459928
B
Знак, указывающий на возможность ожога от струи горя-
чей воды или рабочей жидкости, если радиатор или гид-
робак не закрыты крышкой будучи в горячем состоянии.
Дайте остыть радиатору или гидробаку перед снятием с
них крышки
SS4420336
S-40
ПРЕДУПРЕЖДАЮЩИЕЗНАКИ/МоделитолькодляАзии/СреднегоиБлижнегоВостока
11.
Знак, указывающий на возможность падения.
Никогда не останавливайтесь на этом месте.
SS3092126
12.
Знак, означающий опасность падения с крыла или капота.
Никогда не стойте на краю.
SS3092125
13.
Знак, означающий опасность быть раздавленным при
вращении поворотной части машины.
Не приближайтесь к зоне вращения поворотной части.
SS-1614
S-41
ПРЕДУПРЕЖДАЮЩИЕЗНАКИ/МоделитолькодляАзии/СреднегоиБлижнегоВостока
14.
Знак, означающий опасность получения ожога вследствие вы-
плёскивания горячей воды или рабочей жидкости, если откры-
вать крышку неоставших радиатора или гидробака.
Прежде чем снять крышку, подождите, пока радиатор
или гидробак остынет.
SS4420336
15.
Знак, означающий опасность получить травму от враща-
ющихся деталей, таких как ремень.
СТОП
SS3092127
S-42
ПРЕДУПРЕЖДАЮЩИЕЗНАКИ/МоделитолькодляАзии/СреднегоиБлижнегоВостока
16.
A
Знак, означающий опасность поражения электричес-
ким током при работе с электрическими кабелями. Что
касается безопасности и правильных действий, читайте
Руководство.
SS4459714
Б
Знак, означающий опасность взрыва.
Не приближайтесь с огонем или открытым пламенем
другого типа к данной зоне.
SS4460067
В
Попадание электролита на кожу может вызвать ожоги.
Попадание электролита в глаза может привести к потере
зрения. Будьте осторожны при контакте с электролитом
SS4460056
17.
ПРЕДОСТЕРЕЖЕНИЕ
Пользуйтесь рукояткой только для закрывания или открывания ветрового стекла. Не пользуйтесь рукоят-
кой для входа в кабину или выхода из кабины. Если окно не заблокировано, в результате его движения Вы
можете потерять равновесие и упасть.
4467093
SS4467093
S-43
НАИМЕНОВАНИЕ КОМПОНЕНТОВ

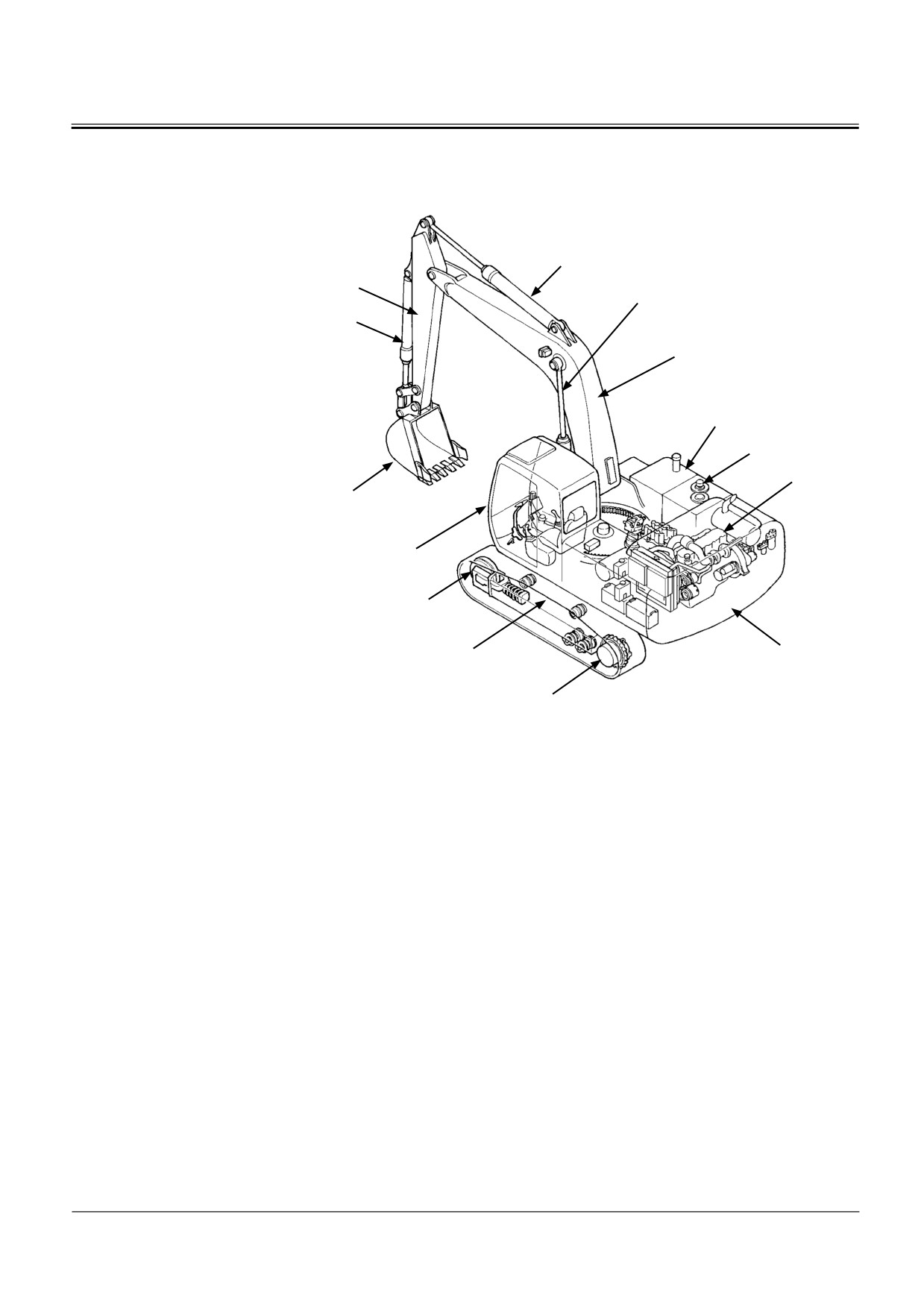

НАИМЕНОВАНИЕ КОМПОНЕНТОВ
1- Ковш
2- Гидроцилиндр ковша
3- Рукоять
4
4- Гидроцилиндр рукояти
5- Гидроцилиндр стрелы
3
5
6- Стрела
2
7- Топливный бак
6
8- Противовес
9- Двигатель
10- Гусеница
7
11- Редуктор привода передвижения
8
12- Гидробак
9
13- Переднее натяжное колесо
1
14- Кабина
14
13
10
12
11
M1U1-01-005
1-1
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

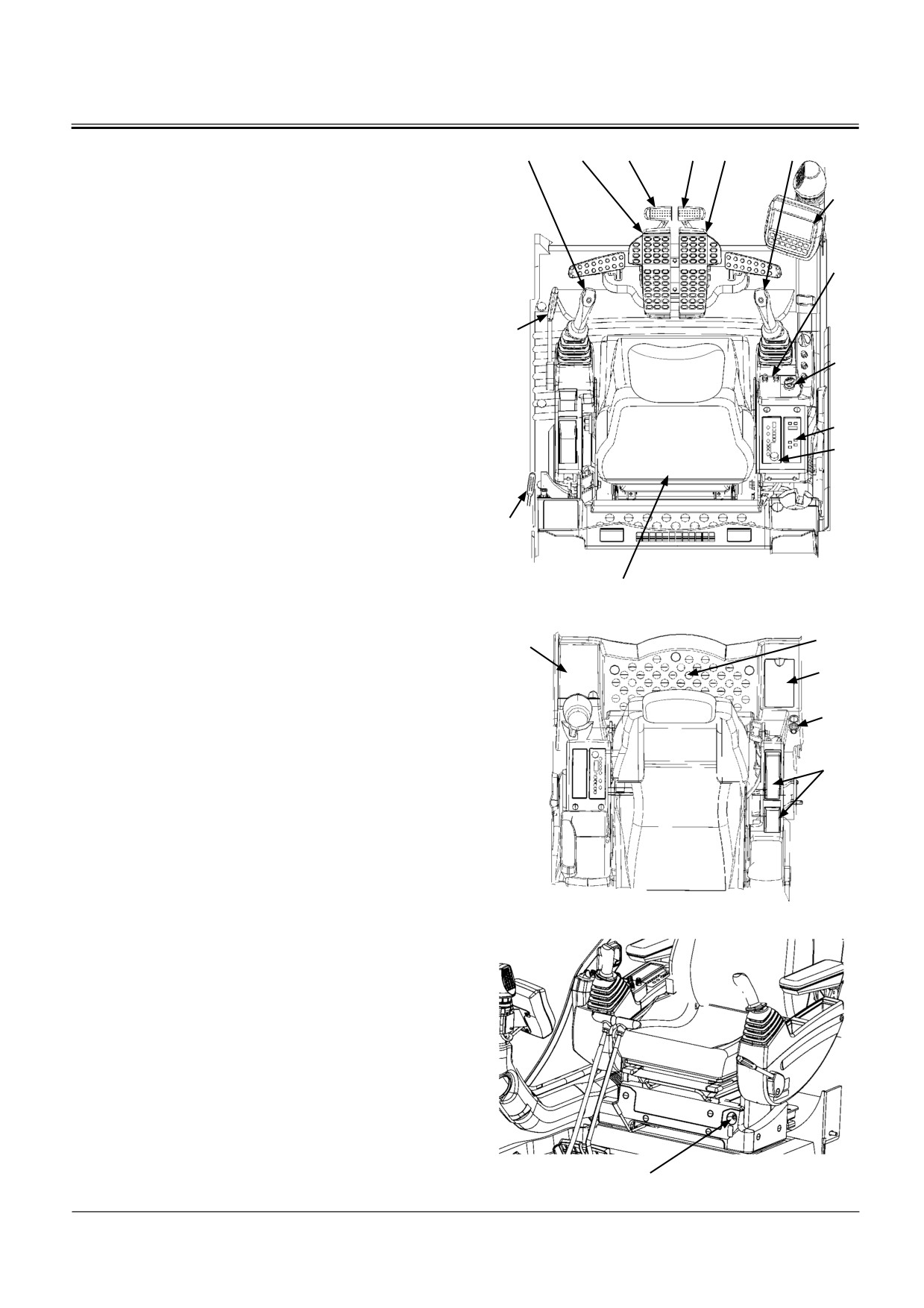

ОБОРУДОВАНИЕ КАБИНЫ
1
2
3
4
5
6

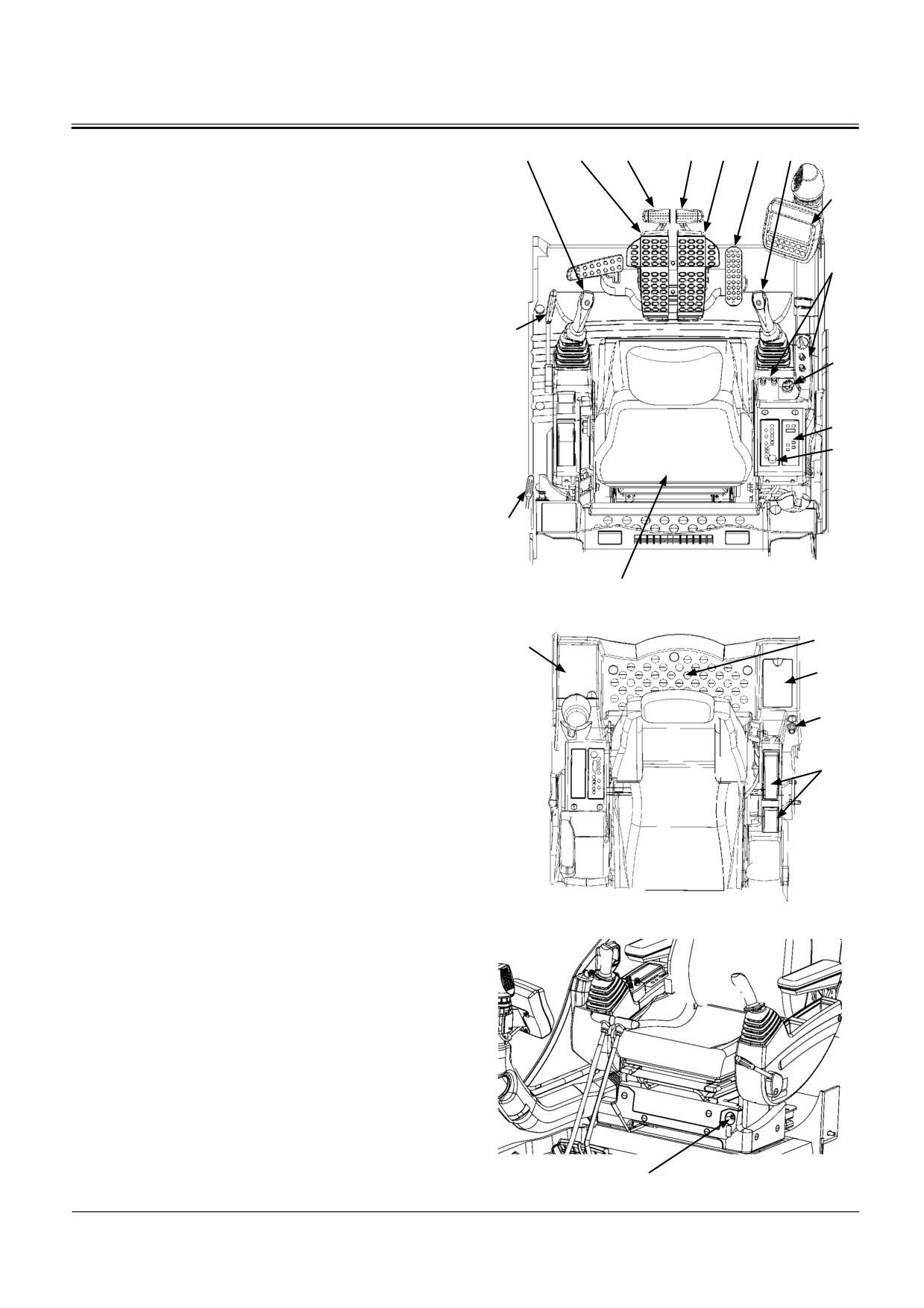

Стандартная модель
7
1-Левый рычаг управления/Выключатель звукового
сигнала (на верху рукояти рычага)
2-Педаль управления левой гусеницей
8
3-Рычаг управления левой гусеницей
4-Рычаг управления правой гусеницей
5-Педаль управления правой гусеницей
14
6-Правый рычаг управления/Выключатель увеличе-
9
ния мощности
7-Многофункциональный монитор
8-Панель выключателей
10
11
9-Выключатель электросистемы
10- Панель управления кондиционером
11- Радиоприёмник
12- Сиденье оператора
13
13- Рычаг отпирания двери кабины
14- Рычаг блокировки системы управления
12
M1J1-01-022
15- Вещевой ящик
16- Блок плавких предохранителей
15
19
17- Прикуриватель
16
18- Панель выключателей
19- Ящик для охлаждения/подогрева продуктов
17
20- Выключатель останова двигателя
18
M1U1-01-002
M1U1-01-029
20
1-2
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
ОБОРУДОВАНИЕ КАБИНЫ
1
2
3
4
5
6
7
К. Модель
8
1- Левый рычаг управления/Выключатель звукового
сигнала
(На верху рукоятки рычага)
9
2- Педаль управления левой гусеницей
3- Рычаг управления левой гусеницей
4- Рычаг управления правой гусеницей
15
5- Педаль управления правой гусеницей
10
6- Педаль управления дополнительным
рабочим оборудованием (по спец. заказу)
7- Правый рычаг управления/Выключатель
11
увеличения мощности
12
8- Многофункциональный монитор
9- Панель выключателей
10- Выключатель электросистемы
14
11- Панель управления кондиционером
12- Радиоприёмник
13
M1J1-01-026
13- Сиденье оператора
14- Рычаг отпирания двери кабины
16
15- Рычаг блокировки системы управления
20
16- Вещевой ящик
17
17- Блок плавких предохранителей
18
18- Прикуриватель
19- Панель выключателей
19
20- Ящик для подогрева/охлаждения продуктов
21- Выключатель останова двигателя
M1U1-01-002
M1U1-01-029
21
1-3
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
МНОГОФУНКЦИОНАЛЬНЫЙ МОНИТОР
Как пользоваться экранами
Отображение базового экрана
ВАЖНО: Двигатель включите после того, как отобра-
зится базовый экран.

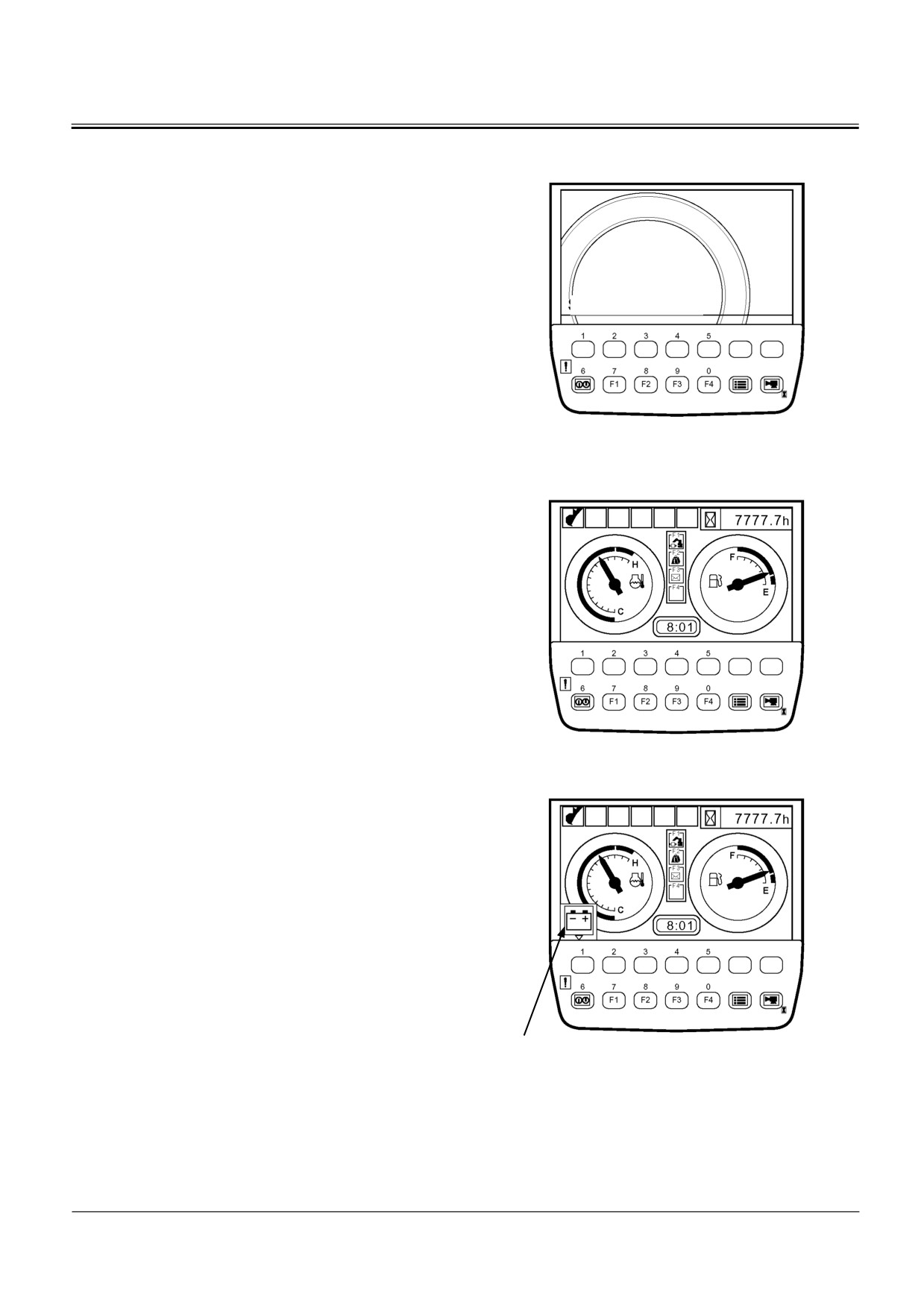

Пуск системы
После того как выключатель электросистемы повёрнут в
положение ON (Включено), приблизительно в течение двух
секунд отображается экран пуска системы, после чего отоб-
ражается базовый экран.
Выключатель электросистемы в положении ON (Вкл.)
T1V1-05-01-115
Основной экран
T1V1-05-01-123
ВАЖНО: После того как двигатель включен, и генера-
тор начал вырабатывать ток, на базовом эк-
ране отображается сигнализатор генератора.
Авар. сигнал генератора
T1V1-05-01-117
1-4
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
СПИСОК ЗАГЛАВИЙ

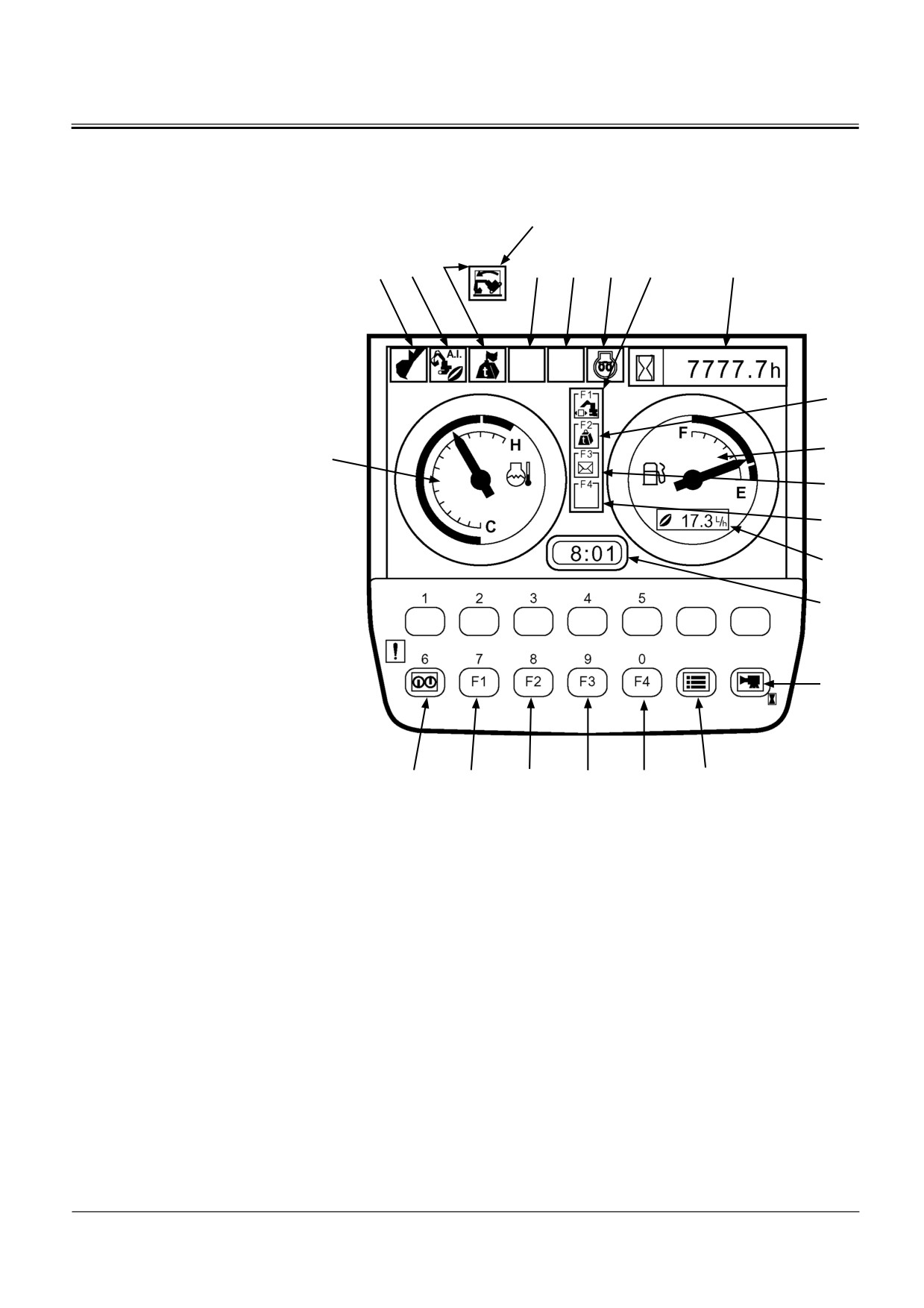

1 - Дисплей рабочего режима
Для машины с сигнализатором перегрузки
2- Дисплей автоматического переключения на
(по специальному заказу)
частоту вращения холостого хода
3- Дисплей крана ML или дисплей
1
2
3
4
5
6
7
8
сигнализатора перегрузки
(по специальному заказу)
4- Дополнительное рабочее
оборудование
5- Дополнительное рабочее
оборудование
9
6- Дисплей предпускового подогрева
7- Дисплей рабочего режима
10
22
8- Счётчик часов наработки
11
9- Дисплей крана ML
(по специальному заказу)
12
10 - Указатель уровня топлива
11- Дисплей почты (по спец. заказу)
13
12- Дополнительное рабочее
оборудование
14
13- Дисплей почасового расходования
топлива
14- Часы
15
15- Переключатель монитора заднего
вида (по специальному заказу)
16- Меню
17- Переключатель режима системы автома-
21
20
19
18
17
16
тической смазки (по спец. заказу)
T1V1-05-01-094
18- Переключатель почты
(по специальному заказу)
19- Выбор режима крана ML (по специальному заказу)
20- Переключатель рабочего режима
21- Кнопка возврата базового экрана
22- Указатель температуры охлаждающей жидкости
1-5
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
• Дисплей отображения контролируемых параметров
Рабочий режим
8
8. Счетчик часов наработки
10. Указатель расхода топлива
14. Часы
10
22
16. Меню
22. Указатель температуры охлаждающей жидкости
14

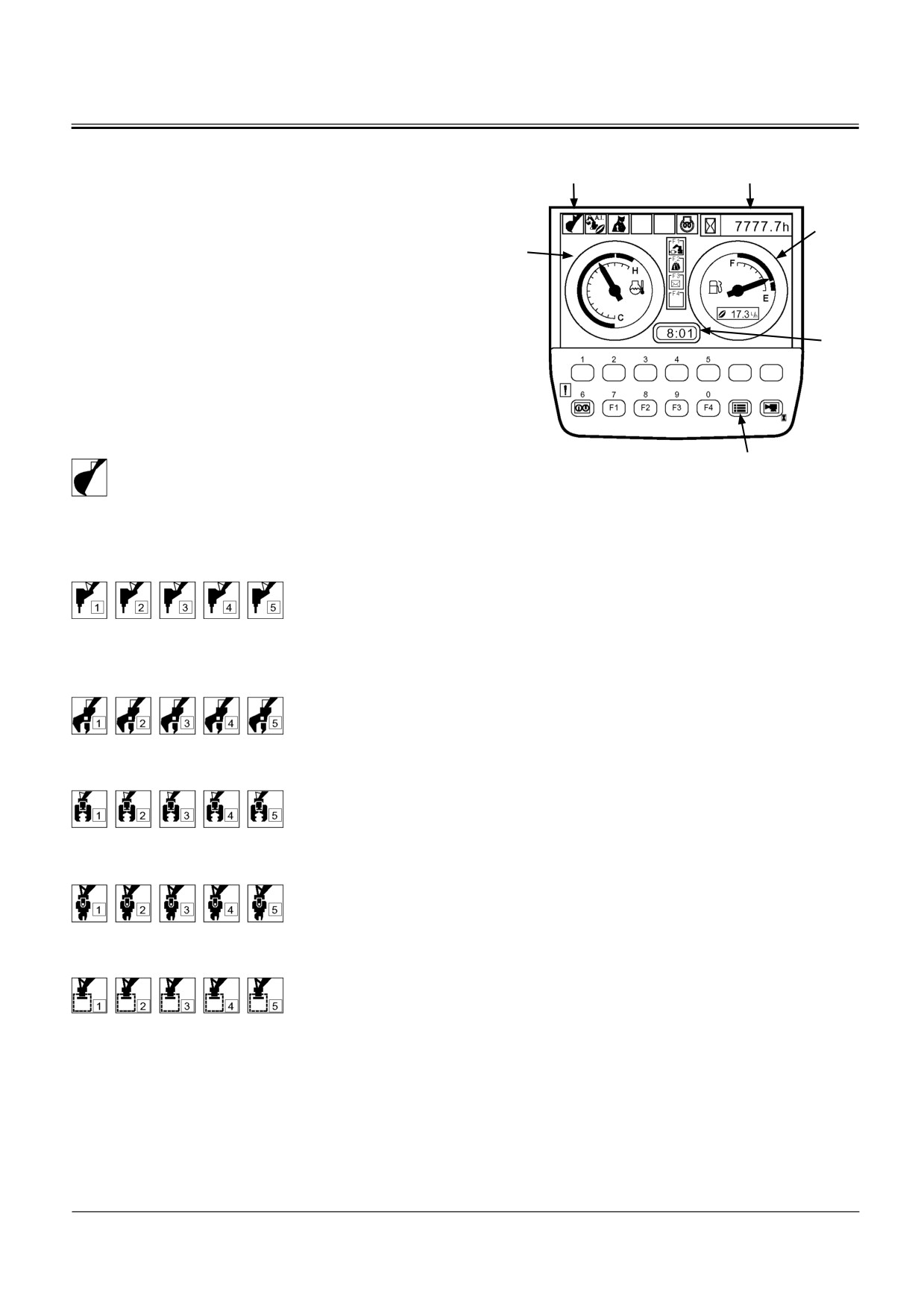

• Дисплей рабочего режима
Отображается применяемое рабочее оборудование.
Режим копания
T1V1-05-01-008
16
T1V1-05-01-108
Режим рабочего оборудования
Гидромолот
T1V1-05-01-104
Распылитель
T1V1-05-01-105
Бетонолом
T1V1-05-01-106
Вибромолот
T1V1-05-01-107
Прочее оборудование
T1V1-05-02-003
1-6
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
• Дисплей автоматического переключения на частоту вра-
щения холостого хода (2)
2
6

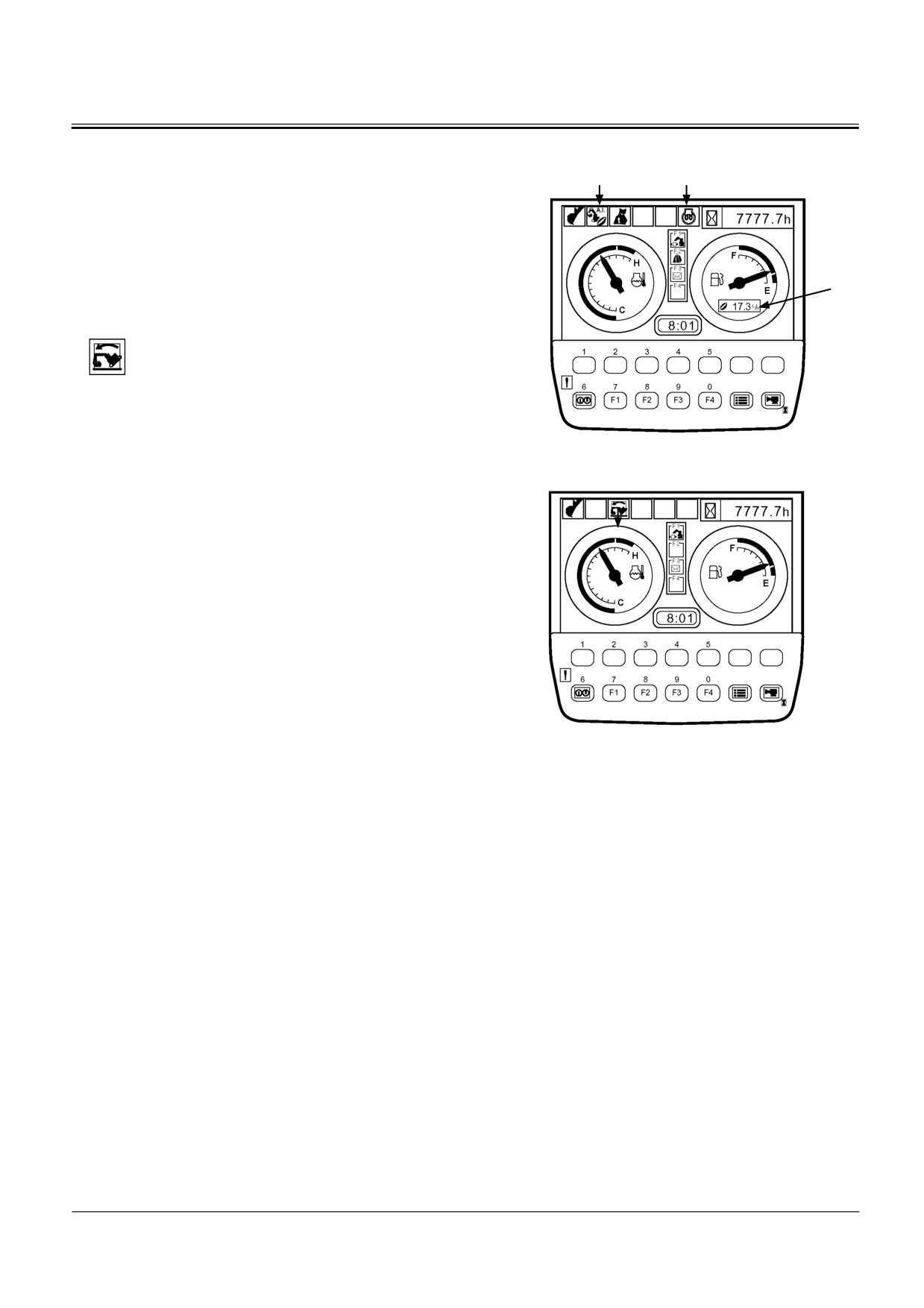

При включении выключателя автоматического переключе-
ния на частоту вращения холостого хода на панели выклю-
чателей отображается дисплей автоматического переклю-
чения на частоту вращения холостого хода (2).
Когда выключатель электросистемы повёрнут в положение
ON (Включено), индикаторы мигают в течение 10 секунд
13
Дисплей сигнализатора перегрузки (3) (по спец. заказу)
T1V1-05-02-002
Дисплей предпускового подогрева (6)
• Система определяет нагрузку, создаваемую под-вешен-
T1V1-05-01-008
ным грузом, по давлению в поршневой полости гидро-
цилиндра стрелы. Когда обнаруживается перегрузка,
отображается сигнализатор перегрузки.
3
Дисплей расхода топлива (13)
• Показывает потребление топлива
T1V1-05-01-128
1-7
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

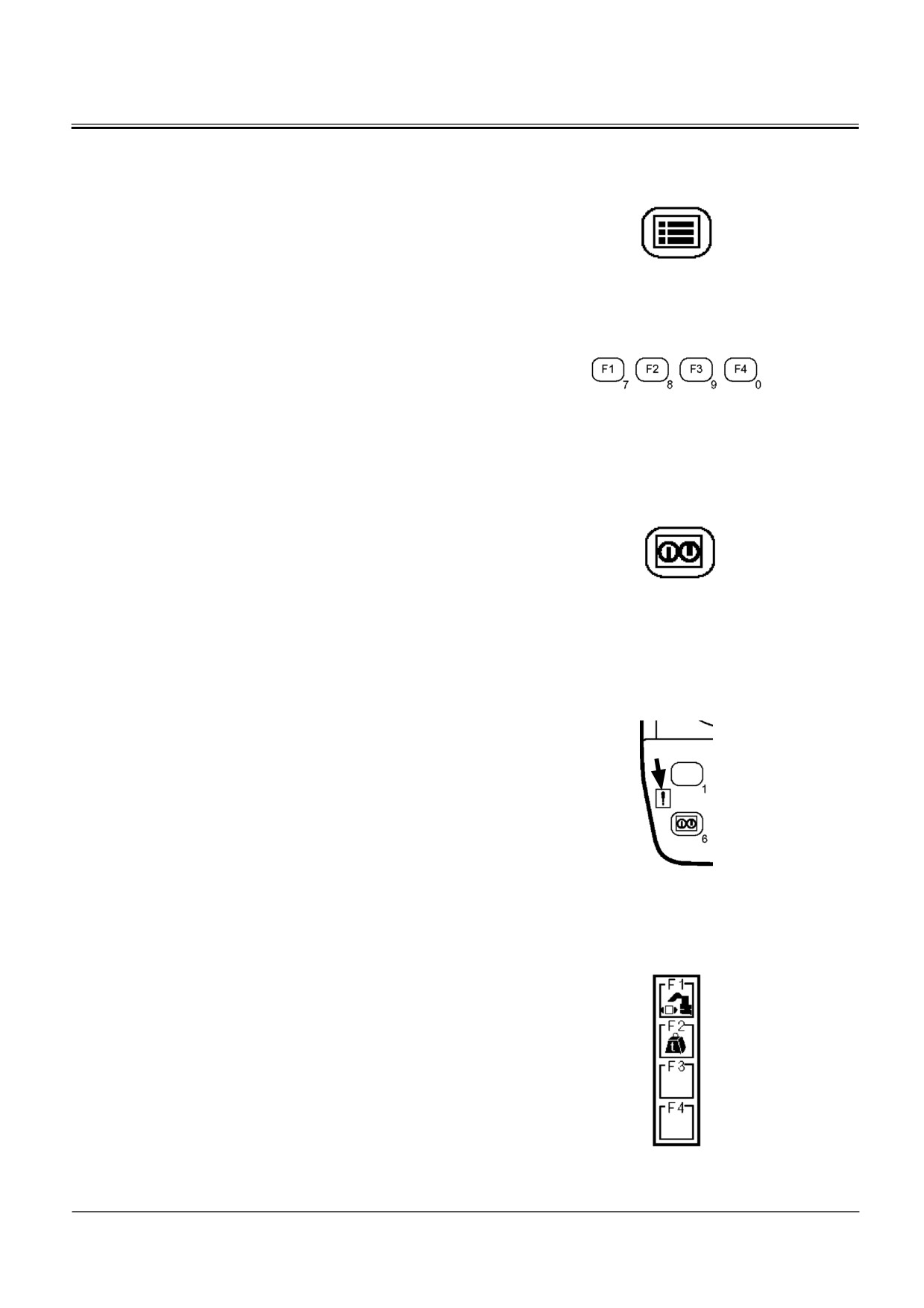

Экран меню (23)
23

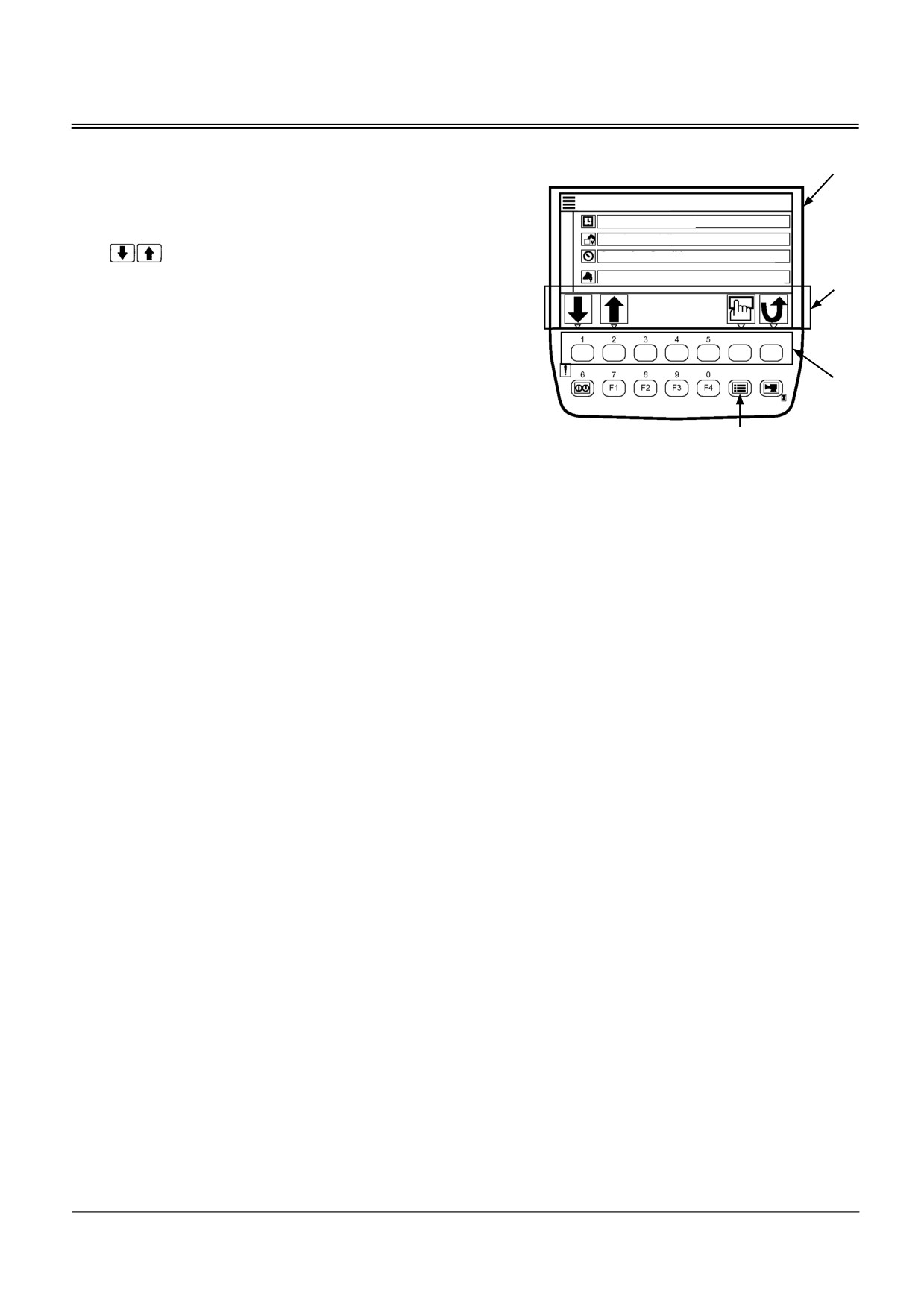

Нажмите кнопку меню (16), на базовом экране, чтобы отоб-
Основное меню
разился основной экран меню (23). Выберите требуемое
Установка времени
меню, пользуясь кнопками (25), расположенными под кноп-
Настройка рабочего оборудования
ками
на дисплее пиктограмм (24).
Условия эксплуатации
Порядок технического обслуживания
24
25
T1V5-05-01-019
16
1-8
РАБОЧЕЕ МЕСТО ОПЕРАТОРА

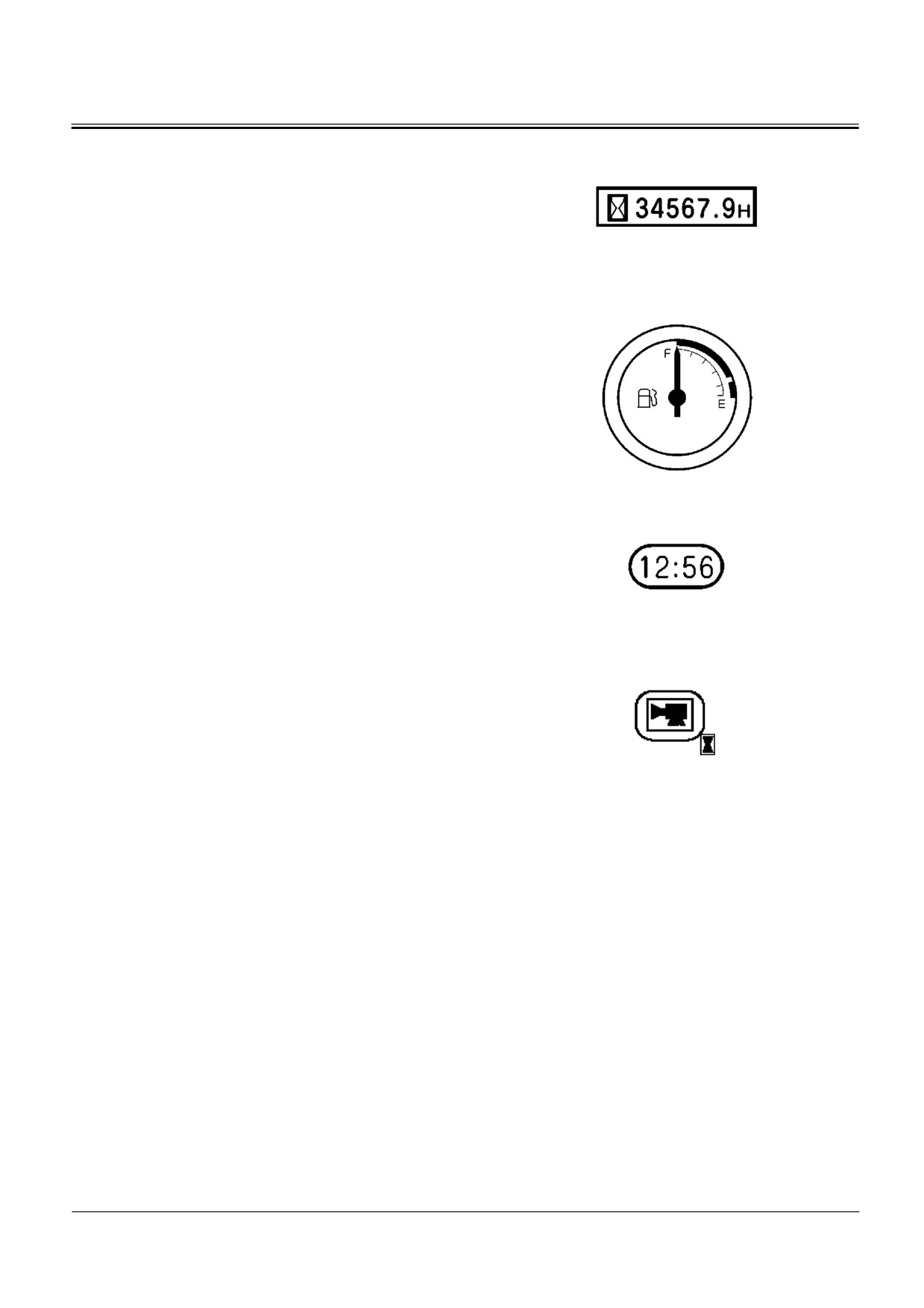

Счетчик часов наработки
Общее (совокупное) число часов наработки машины, ис-
числяемое с момента начала работы машины, отображает-
ся в ЧАСАХ (h). Одна цифра после десятичной точки пока-
зывает десятые доли часа (6 минут).
M1U1-01-038

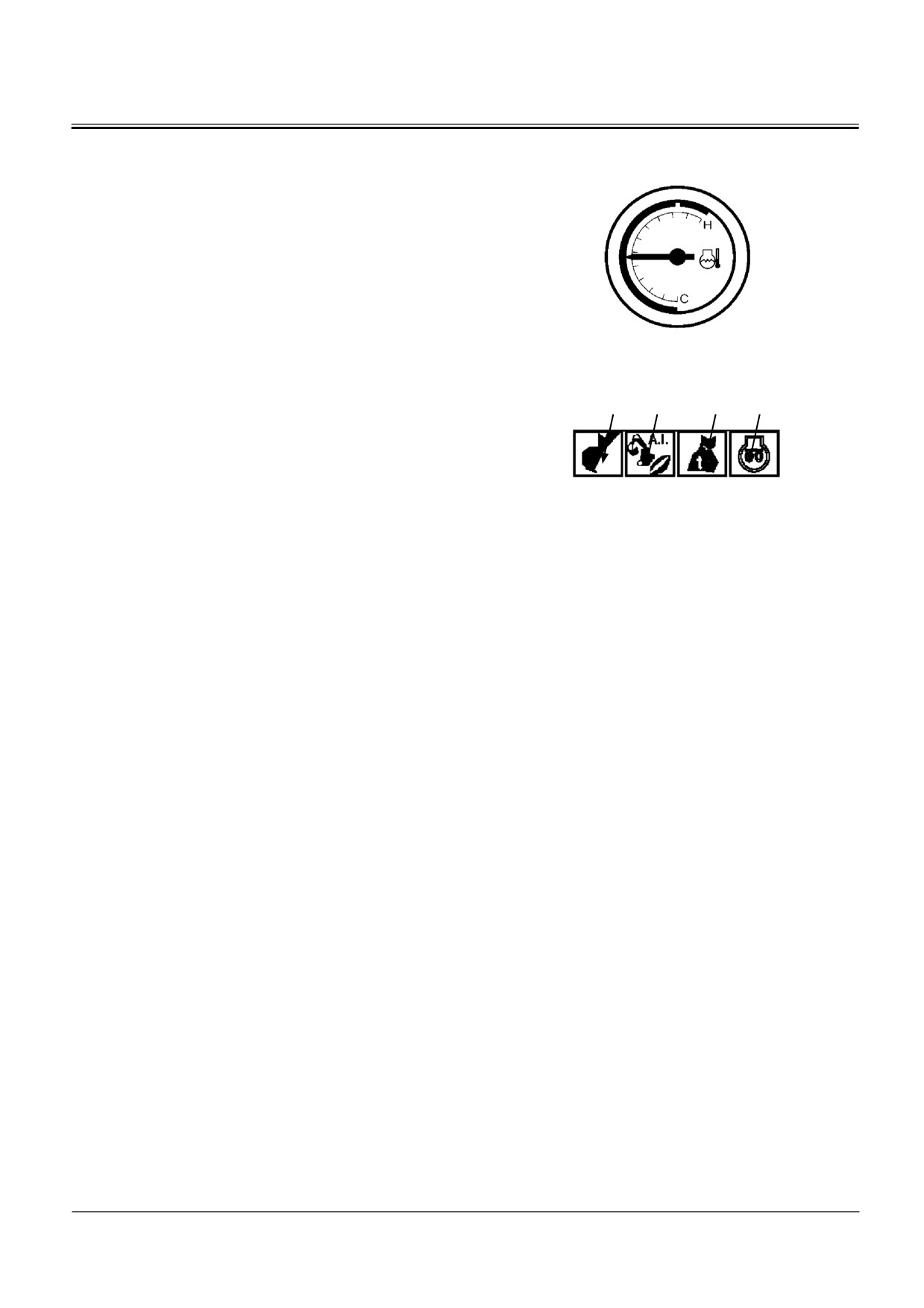

Указатель уровня топлива
Показывает остаточное количество топлива в топливном
баке. Заправьте машину топливом, пока стрелка не достиг-
ла метки «Е».
M1U1-01-039
Часы
Показывают текущее время.
M1U1-01-040
Переключатель монитора заднего вида
Осуществляет переключение экрана монитора на изобра-
жение заднего вида, и наоборот.
M1U1-01-041
1-9
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Кнопка меню
Переключает базовый экран на экран меню.
M1U1-01-042
Кнопка специальных функций
Посредством данных кнопок может быть выбрана необхо-
димая специальная функция, даже если кнопка меню не
задействована.
F1: Выбор рабочего режима
M1U1-01-043
F2: Кран ML (по специальному заказу)
F3: Почта (по специальному заказу)
являются кнопками фиксированных функций.
Кнопка возврата к базовому экрану
Обеспечивает возврат к отображению базового экрана, с
любого экрана.
M1U1-01-044
Предупреждающий сигнализатор
Включается, положение ON (Включено), когда происходит
какое-либо нарушение в работе систем.
Дисплей специальных функций
M1U1-01-045
Отображает специальные функции, выбранные посредс-
твом кнопки специальных функций.
F1 : Выбор рабочего режима
F2: Кран ML (по специальному заказу)
F3: Почта (по специальному заказу)
M1U1-01-046
1-10
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Указатель температуры охлаждающей жидкости
Показывает температуру охлаждающей жидкости в двига-
теле. Обычно, во время нормальной работы, стрелка нахо-
дится в зоне средней части шкалы.
M1U1-01-047
Дисплей пиктограмм рабочего состояния
1
2
3
4
Отображает пиктограммы, которые показывают текущее
состояние рабочего оборудования (1), выбранного на эк-
ране рабочего режима, и рабочее состояние системы авто-
матического переключения на частоту вращения холостого
хода (2), системы ML (3) и системы предпускового подогре-
ва (4), и т.д., когда эти системы задействованы.
M1U1-01-048
1-11















содержание      ..     2      3      4      5     ..
