DOOSAN Экскаватор Solar 225 NLC-V (номер 1001 и выше). Руководство - часть 10

Подъем грузов неизвестного веса

При подъеме груза точно не известного

веса лицо,

ответственное за работу, должно

ПЕРЕДНЯЯ ЗО

удостовериться в том,

что вес груза не

НА ПОДЪЕМА

превышает показатели НОМИНАЛЬНОЙ

ГРУЗОПОДЪЕМНОСТИ

МАШИНЫ,

приведенные в таблице при используемом

радиусе подъема

БОКОВАЯ З

БОКОВАЯ З

ОНА ПОДЪ

ОНА ПОДЪ

Рекомендуется

в

качестве

меры

ЕМА

ЕМА

предосторожности

от

опрокидывания

приподнимать любой груз для проверки

возможности его подъема Одним из

методов является установка стрелы под

углом

90° к боковой стороне машины.

ЗАДНЯЯ ЗОН

Медленно поднять груз до отрыва его от

А ПОДЪЕМА

грунта Подъем через сторону является

наиболее неустойчивым,

при этом по мере

смещения груза в сторону передней части

Р ис. 81

экскаватора

его

устойчивость

увеличивается НЕ СЛЕДУЕТ УВЕЛИЧИВАТЬ

РАДИУС ВЫЛЕТА СТРЕЛЫ ПОСЛЕ ПОДЪЕМА

ГРУЗА

ОПАСНО!

Если груз поднят в передней зоне подъема и переносится в боковую зону,

машина может

опрокинуться, причинив тяжелые увечья или смерть.

Подъем грузов известного веса

Таблица грузоподъемности является определяющей при подъеме грузов известного веса

Рекомендуется в качестве меры предосторожности от опрокидывания приподнимать любой

груз для проверки возможности его подъема. Всегда, если есть такая возможность, следует

поднимать и переносить грузы в зоне между передними колесами

Подъем и перенос

Машина может поднимать и переносить грузы без привлечения дополнительного персонала

Рекомендуется при передвижении с подвешенным грузом оценить условия окружающей

среды и определить меры безопасности, необходимые для каждого конкретного случая.

Следующие факторы следует учитывать до подъема и переноса груза

Стрела должна быть направлена в направлении прямолинейного движения машины. Следует

сохранять это направление стрелы при повороте машины Поворачивать следует только при

необходимости, на минимальной скорости с большим радиусом поворота.

1. Работать следует с минимальным радиусом подъема груза.

2. Следует держать груз настолько близко к земле, насколько позволяют условия.

3. Следует обеспечить наличие направляющих тросов для предотвращения раскачивания

груза Раскачивание груза может привести к изменению радиуса подъема. Изменению

радиуса подъема может привести к превышению номинальной грузоподъемности и

создать условия для опрокидывания

4. Следует выбирать скорость движения соответствующую имеющимся условиям.

5. Следует избегать резкого торможения или начала движения.

РАБОТА 3-37

2.

Следует ежедневно проверять уровень электролита в батареях. Электролит должен

закрывать пластины, предохраняя их от повреждения. В жарком климате следует

использовать несколько более разбавленный электролит Разбавить выпускаемый

электролит с относительной плотностью

1,28

до

1,20

-

1,240

при полной зарядке.

Перезаряжать батареи, когда относительная плотность достигает значения 1,16. Если

батареи долго находятся в неработающем состоянии при высоких температурах, их

саморазряд происходит быстрее Если машина должна стоять несколько дней, снять

батареи и хранить их в прохладном месте

ОСТОРОЖНО!

Недопустимо хранить кислотные аккумуляторные батареи рядом со сложенными шинами;

кислотные пары вредно влияют на резину

3.

Обслуживание топливной системы следует проводить, как указано в разделе 5 "Топливная

система двигателя" настоящего руководства. Перед заполнением топливного бака

проверить содержание воды. В результате перепада дневных и ночных температур в

бочках для хранения топлива может образовываться конденсат

4.

Выполнять смазку машины, как указано в разделе 4 "Схема и таблица периодического

обслуживания"

настоящего руководства или на этикетке с информацией о смазке,

расположенной на машине

5.

Не следует оставлять машину на солнце в течение длительного периода времени. При

наличии возможности следует парковать машину под навесом для защиты ее от солнца,

пыли и грязи

A. При отсутствии приемлемого укрытия следует закрывать неработающую машину

брезентом. Необходимо защищать отсек двигателя, трансмиссию и гидравлические

компоненты от проникновения в них пыли

B. В условиях жаркого влажного климата следы коррозии появляются на всех частях

машины,

в дождливый сезон процесс коррозии протекает еще быстрее. Ржавчина и

вздутие краски появляются на металлических частях машины,

на других частях

появляется грибок

C. Все необработанные открытые поверхности следует защищать тонким слоем

защитного смазочного масла Кабели и выводы следует защищать с помощью

огнестойкого состава Для защиты от ржавчины и коррозии следует наносить на

поврежденные поверхности краску или средства,

предотвращающие появление

ржавчины

РАБОТА В ПЫЛЬНЫХ УСЛОВИЯХ ИЛИ В ПЕСКАХ

Эксплуатация машины практически во всех условиях сопровождается образованием пыли.

Тем не менее,

при работе в особенно пыльных условиях или в песках следует предпринимать

дополнительные меры предосторожности

1. Следует держать в чистоте пластины системы охлаждения и зоны охлаждения. Следует как

можно чаще проводить продувку их сжатым воздухом

ОСТОРОЖНО!

При использовании сжатого воздуха следует использовать защитные очки

2. Следует соблюдать осторожность при обслуживании топливной системы, чтобы

предотвратить попадание в бак пыли и песка.

3. Следует часто обслуживать воздушный фильтр, ежедневно проверять индикатор

указатель сопротивления воздушного фильтра и содержать в чистоте пылесборник и

пылевой клапан Следует в максимальной степени препятствовать попаданию пыли и

песка в компоненты и отсек двигателя.

4. Выполнять смазку и обслуживание машины как указано в разделе 4 "Схема и таблица

периодического обслуживания"

настоящего руководства или на этикетке с информацией

о смазке, расположенной на машине. Следует очищать все ниппели масленок перед

нанесением смазки Смазка с попавшим в нее песком становится абразивной и ускоряет

процесс износа агрегатов машины

РАБОТА 3-39

ТЕХОСМОТР,

ОБСЛУЖИВАНИЕ И

РЕГУЛИРОВАНИЕ

Для поддержания машины в исправном

рабочем состоянии необходимо проводить

проверки

и

плановое

техническое

обслуживание Ниже указаны интервалы

между проверками,

описаны проверки

систем и узлов и места их расположения.

ПРИМЕЧАНИЕ:

Ниже

представлены

профилактические

проверок и необходимые

интервалы между ними.

Возможно,

потребуется

сократить время между

проверками с учетом

Р

ис.

1

условий работы Машины,

работающие

в

экстремально жарких или

пыльных

условиях,

требуют более частого

обслуживания

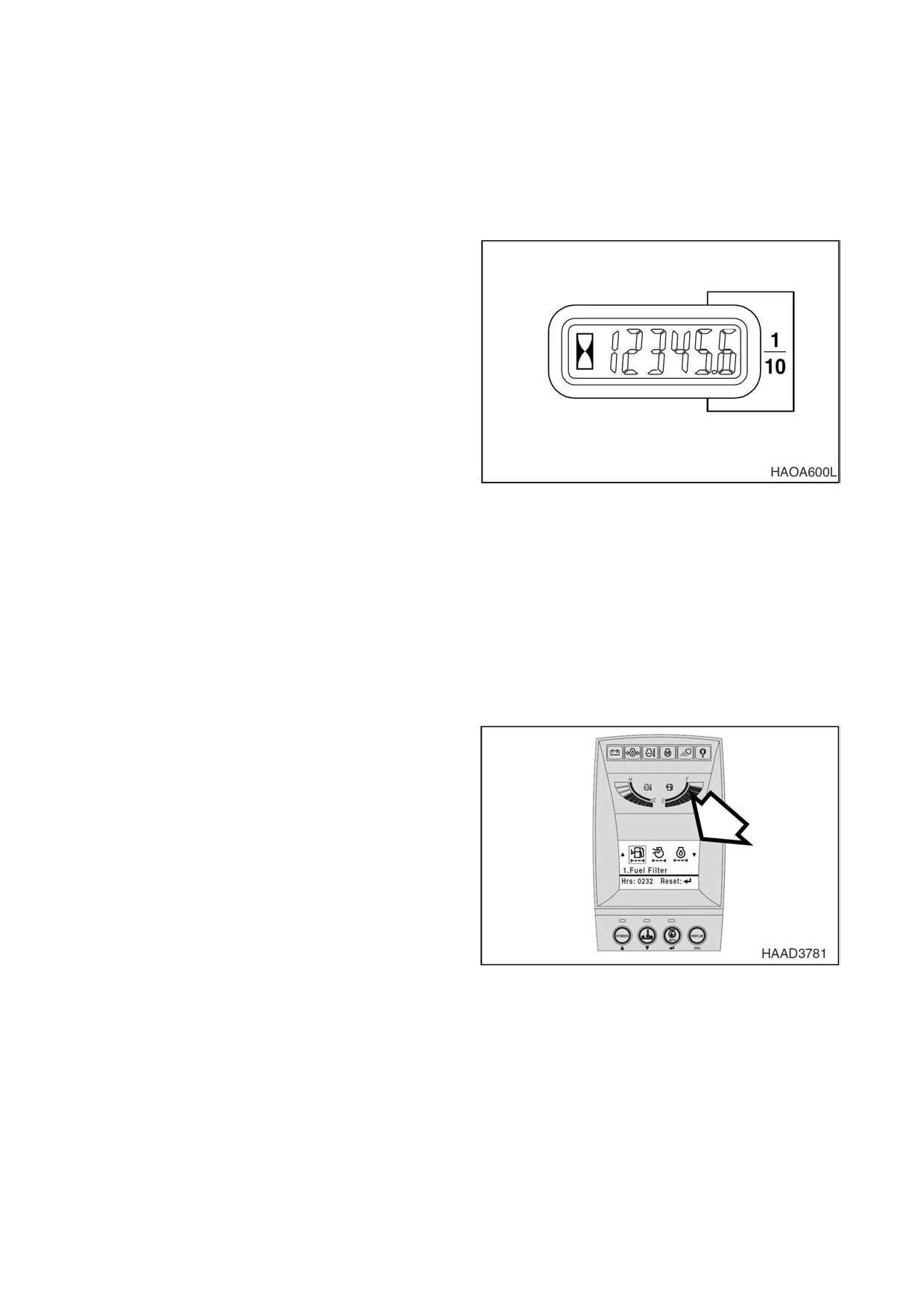

Общее

количество отработанных

машиной

часов

определяется счетчиком

моточасов,

который

расположен в кабине на

консоли управления.

ПРИМЕЧАНИЕ:

Наряду

обычным

счетчиком моточасов для

контроля времени работы

отдельных

фильтров

можно

использовать

многофункциональный

индикатор

См.

"Информация

о

фильтре/маслах", стр. 2-28.

Р ис. 2

ТЕХОСМОТР,

ОБСЛУЖИВАНИЕИРЕГУЛИРОВАНИЕ4-1

СЕРИЙНЫЕ НОМЕРА

На корпусе экскаватора расположены две

пластинки с серийными номерами.

Пластинка с серийными номерами машины

расположена снаружи с правой стороны

кабины (рис. 3). Серийный номер двигателя

выбит с левой задней стороны блока

двигателя над стартером Дополнительная

информация о двигателе имеется на

этикетке на крышке коромысла (рис. 4).

Следует обратить внимание на эти номера и

места их расположения Они необходимы

Р

ис.

3

при запросе гарантийного ремонта.

МЕРЫ БЕЗОПАСНОСТИ

1. Необходимо заблокировать органы

управления гидравликой и вывесить

предупреждающую

табличку,

указывающую,

что

машина

обслуживается,

для предотвращения

выполнения на машине работ без

разрешения.

2. Необходимо убирать разливы любых

жидкостей,

особенно

рядом

с

двигателем.

3. Проверить все топливные линии и

Р

ис.

4

убедиться в том, что фитинги, линии,

фильтры, уплотнительные кольца и т.д.

плотно установлены и у них отсутствуют

признаки износа или повреждения.

4. Если процедура осмотра или проверки

требует

работы

двигателя,

недопущенный персонал не должен

находиться рядом с машиной и все

промышленные стандарты безопасности

должны соблюдаться.

4-2 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА МАШИНЫ К

ОБСЛУЖИВАНИЮ

При выполнении технического обслуживания, предписанного в руководстве необходимо

установить экскаватор на стоянку следующим образом.

ПРИМЕЧАНИЕ: Определенные виды обслуживания могут потребовать иного размещения

машины Следует всегда возвращать машину в данное исходное положение

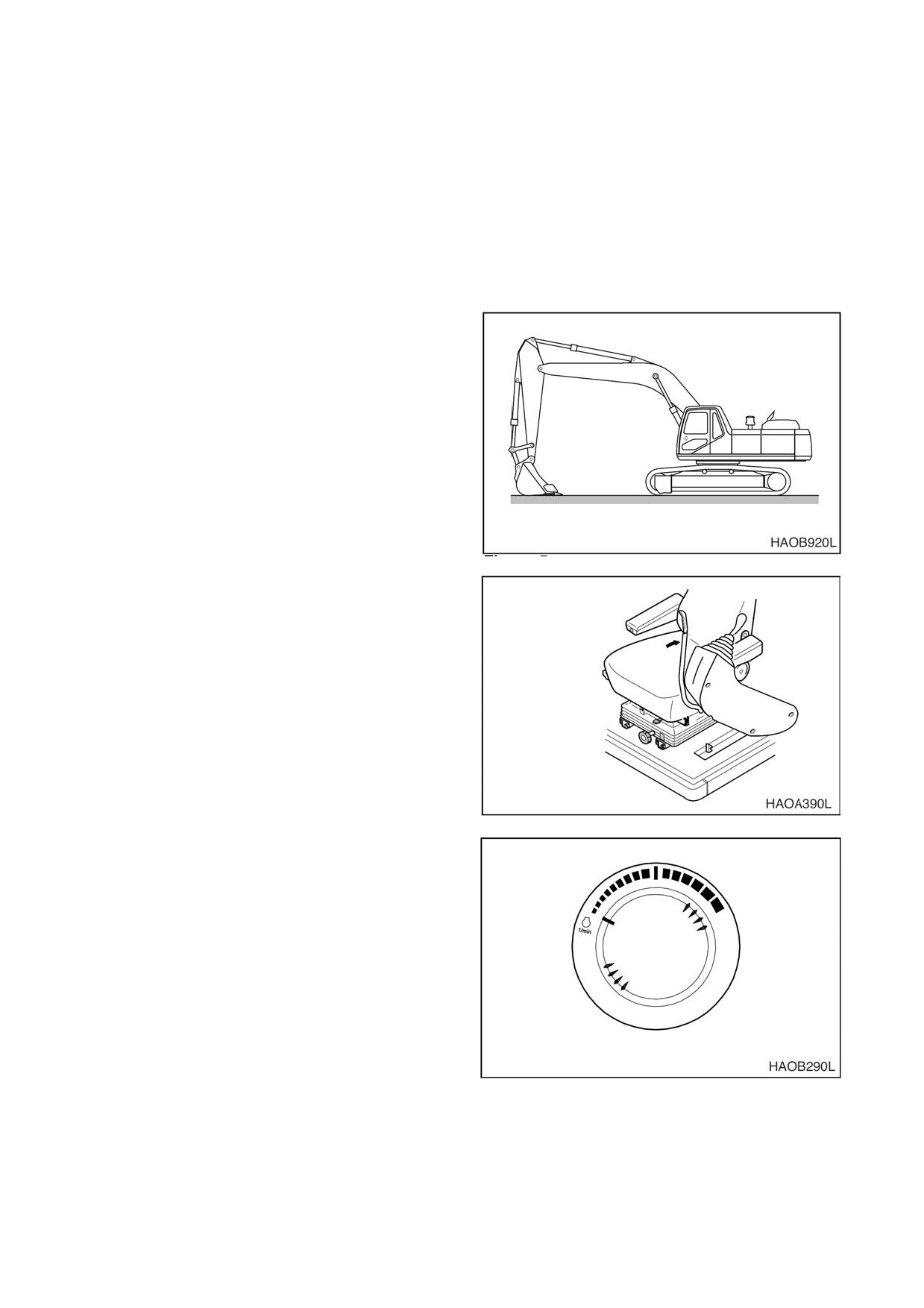

1. Следует ставить машину на стоянку на

плотном ровном грунте.

2. Опустить ковш на грунт.

Р ис. 5

3. Установить

рычаг блокировки в

заблокированное положение

(LOCK).

Р ис. 6

4. Дать двигателю поработать на низкой

скорости холостого хода 5 минут, чтобы

он остыл Если это не сделать, возможен

резкий подъем температуры.

Р ис. 7

ТЕХОСМОТР,

ОБСЛУЖИВАНИЕИРЕГУЛИРОВАНИЕ4-3

5. Выключить двигатель поворотом ключа

стартера в положение

"O" (OFF). Извлечь

ключ из замка зажигания.

ОСТОРОЖНО!

Если при обслуживании экскаватора

двигатель должен работать, необходимо

быть крайне осторожным В кабине

должен постоянно находиться один

человек Недопустимо оставлять кабину

при работающем двигателе.

Р ис. 8

6. До начала технического обслуживания

повесить табличку

"Не трогать при

проведении проверки или обслуживания"

на дверь кабины или рычаг управления.

Р ис. 9

4-4 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ

ТАБЛИЦА РЕКОМЕНДОВАННЫХ СМАЗОК

ВАЖНЫЕ СВЕДЕНИЯ!

Необходимо использовать только рекомендованные смазки,

другими смазками можно

пользоваться только при наличии письменного разрешения компании DOOSAN.

ПРИМЕЧАНИЕ Точки применения см. таблицу интервалов техосмотра.

ИЗГОТОВИТ

ГИДРАВЛИЧЕСКОЕ

МОТОРНО

КОНСИСТЕНТН

ТРАНСМИССИОНН

ЕЛЬ СМАЗКИ

МАСЛО

Е МАСЛО**

АЯ СМАЗКА

ОЕ МАСЛО

CALTEX

CALTEX HD32

CALTEX

MULTIFAC EP

MULTIPURPOSE

RPM или

EP90

DELO 300

EXXON/ESSO

NUTO (противоизносн.)

EXXON

RONEX MP #2

SPARTAN EP220

15W40

или

или

HD 32 (ниже 0˚C) или

RONEX MP #1

EXXON GX 80W90

HD 46 (выше 0˚C) или

(НИЗКИЕ

ТЕМП.)

TERESSTIC (ANTI-RUST)

MOBIL

MOBIL

DELVAC

MOBIL FAW #2

MOBILUBE HD

1300 или

или

80W90

DTE

13M

(для любых

темп.) или

SUPER

MOBIL FAW #1

15W40

(НИЗКОТЕМП.)

DTE 24 (лето)

SHELL

TELLUS 32

ROTELLA

ALVANIA EP #2

SPIRAX HD 80W90

T15W40

или

DONAX TD

(Трансмиссионное

)

PENNZOIL

PENNZBELL

LONGLIFE

PENNZOIL

705

PENZOIL

SAE15W40

EP #2

MULTIPUPOSE 4092

AW 32 (ниже 0˚C) или

или

AW 46 (выше 0˚C)

80W90

Интервал смены масла для гидравлической системы составляет

2000 часов, только

когда применяется оригинальное масло компании DOOSAN. Если используется масло

другого бренда,

интервал составляет 1000 часов.

** Моторное масло должно соответствовать стандартам ACEA-E2, ACEA-E3 или API-CH-4

EQUIVALENT и быть SAE 15W40 или 10W40.

ТЕХОСМОТР,

ОБСЛУЖИВАНИЕИРЕГУЛИРОВАНИЕ4-5

ИЗГОТОВИТ

ГИДРАВЛИЧЕСКОЕ

МОТОРНО

КОНСИСТЕНТН

ТРАНСМИССИОНН

ЕЛЬ СМАЗКИ

МАСЛО

Е МАСЛО**

АЯ СМАЗКА

ОЕ МАСЛО

DRYDEN

PARADENE

DIESELALL

EP #2 (RED)

AP80W90

PLUS

AW 32 (ниже 0˚C) или

15W40

AW 46 (выше 0˚C)

CHEVRON

AW MV 32 (ниже 0˚C) или

DELO 400

DELO GREASE

DELO GEAR OIL

15W40

EP-2

или

AW MV 46 (выше 0˚C)

RPM UNIV GEAR

80W90

TEXACO

RANDO

URSA

STAR PLEX 2

MULTIGEAR EPSAE

SUPER

80W90

HD32(ниже0˚C) или

PLUS

STAR PLEX

15W40 или

PREMIUM

HD46 (выше 0˚C)

URSA

PREMIUM

TDX 15W40

IDEMITSU

DAPHNE KOSAN 46WR

APOROIL

DAPHNE

APOROIL GEAR HE

KOSAN

MOTIRE

CORRONE #2

90

S300

NIPPON

SUPER HIGHLAND S26 или

LIPANOC

NISEKI SP90 или

SEIKIYU

32

GREASE

EP90

TOTAL

TOTAL EQUIVIS ZS46-III

TOTAL

TOTAL MUTRIS

TOTAL DA80W90

EP #2

Интервал смены масла для гидравлической системы составляет

2000 часов, только

когда применяется оригинальное масло компании DOOSAN. Если используется масло

другого бренда, интервал составляет 1000 часов.

** Моторное масло должно соответствовать стандартам ACEA-E2, ACEA-E3 или API-CH-4

EQUIVALENT и быть SAE 15W40 или 10W40.

ВАЖНЫЕ СВЕДЕНИЯ!

Не следует смешивать масла разных изготовителей Компания DOOSAN не предписывает

конкретные торговые марки, но рекомендует владельцу выбирать качественные масла,

поставщики которых гарантируют,

что необходимые стандарты качества будут всегда

соблюдены или превышены.

При ежедневных или еженедельных перепадах крайне высоких или низких температур или

при эксплуатации при температурах ниже нуля использование стандартных смазок может

оказаться нецелесообразным При выборе типов смазки, соответствующих климатическим

условиям, следует опираться на здравый смысл.

4-6 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ

ВМЕСТИМОСТЬ РЕЗЕРВУАРОВ

Компонент

Производительность

Двигатель

Поддон картера с фильтром

19 л

Система охлаждения

42 л

Топливный бак

320 л

Гидравлическое масло

Уровень в баке

160 л

Система

240 л

Ходовое устройство (каждое)

5,4 л

Механизм поворотной платформы

5л

СХЕМА СМАЗКИ И УХОДА

Схема смазки и ухода находится на внутренней поверхности крышки ящика для батареи.

Показанные здесь символы используются на схеме смазки и ухода на следующей странице.

Обозн

Описание

Обозн

Описание

Смазка

Охлаждающая

жидкость

Трансмиссионное масло

Элемент воздушного

(механизм поворота,

фильтра

ходовое устройство)

Fuel Filter

Engine Oil

Фильтр кондиционера

Engine Oil Filter

воздуха

Сточная вода

Гидравлическое масло

Фильтр гидравлического

масла

ТЕХОСМОТР,

ОБСЛУЖИВАНИЕИРЕГУЛИРОВАНИЕ4-7

Описание схемы смазки и ухода

Р ис. 10

4-8 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ

Упорна

Упорна

я

Позиции для проверки

я

Позиции для проверки

шайба

шайба

1

Палец переднего шарнира

11

Отделитель воды

2

Подшипник поворота

12

Гидравл. полнопроточный

3

Редуктор механизма поворота

фильтр

4

Механизм поворота (смазка)

13

Pilot Filter

5

Механизм поворота

14

Вакуум-фильтр гидравлического

(трансмиссионное масло)

масла

6

Ходовой механизм

15

Engine Oil Filter

7

Engine Oil

16

Fuel Filter

8

Гидравлическое масло

17

Элемент воздушного фильтра

9

Слив конденсата из

18

Фильтр кондиционера воздуха

топливного бака

19

Бак регенерации охлаждающей

10

Радиатор (охлаждающая

жидкости

жидкость)

ТЕХОСМОТР,

ОБСЛУЖИВАНИЕИРЕГУЛИРОВАНИЕ4-9

содержание      ..     8      9      10      11     ..
