DOOSAN Экскаватор Solar 225 NLC-V (номер 1001 и выше). Руководство - часть 9

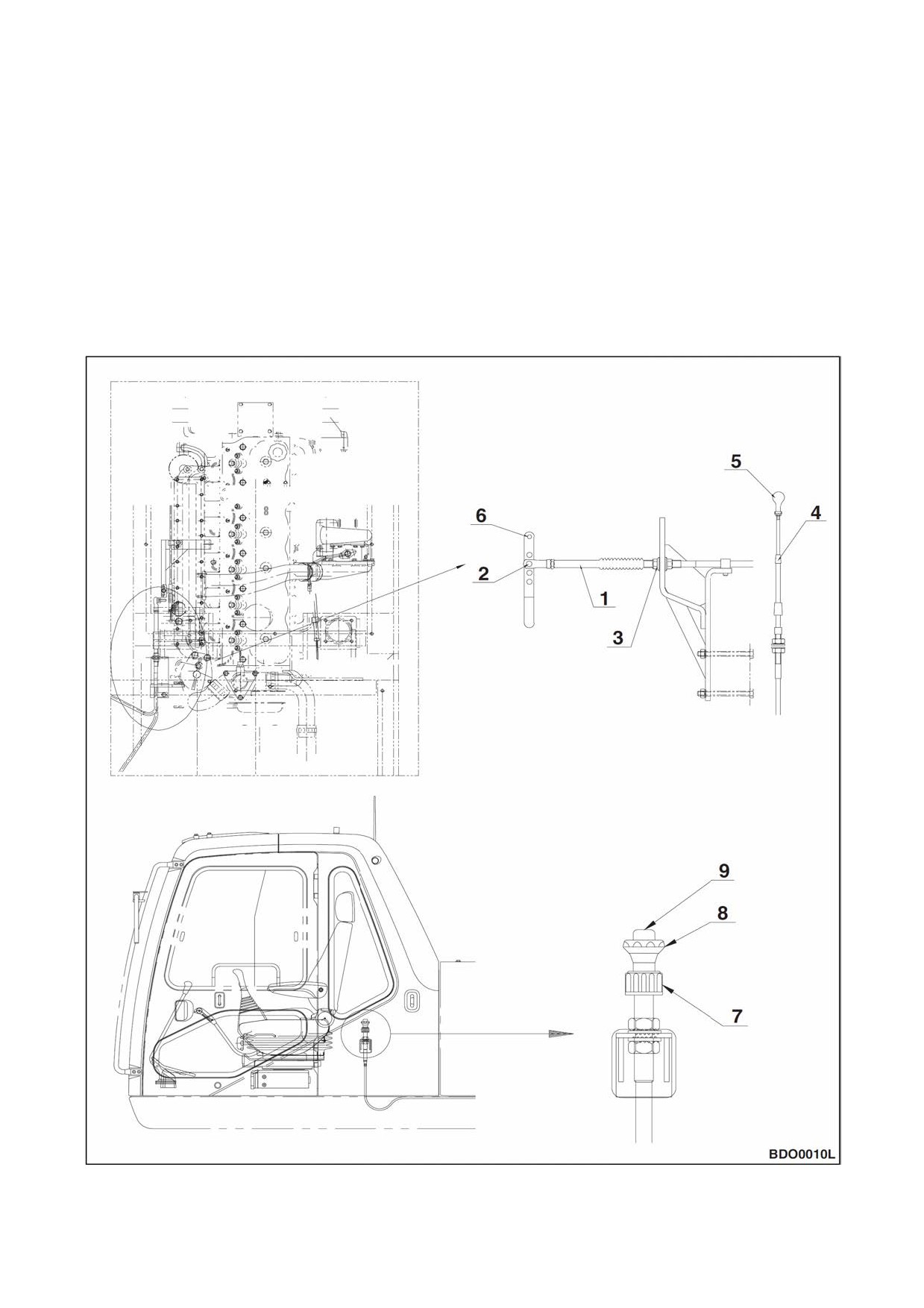

11. На задней части левой стойки управления находится элемент управления дроссельной

заслонкой и штангенциркуль с нониусом Механизм управления дроссельной заслонкой -

нажимно-вытяжного и/или винтового типа. Следует повернуть запорное кольцо (7, рис. 44)

в основании механизма в разблокированное положение перед регулированием

дроссельной заслонки Быстрое регулирование скорости двигателя выполняется

посредством поворота запорного кольца в разблокированное положение (RELEASED) и

нажатия кнопки (9) (в центре ручки (8)). Вытягивание ручки на себя (OUT) увеличивает

обороты двигателя, а от себя

(IN)

- уменьшает обороты. Вращением ручки можно

выполнить точное регулирование скорости двигателя Повернуть ручку против часовой

стрелки,

чтобы увеличить скорость двигателя, и по часовой стрелке, чтобы снизить

скорость двигателя Если набрано достаточное количество оборотов, установите

запорное кольцо (7) в блокирующее положение.

Р ис. 44

РАБОТА 3-21

ВЫБОР РЕЖИМА

Выбрав соответствующее сочетание мощности и режима работы с учетом вида и условий

работы, можно добиться более высокой эффективности

работы.

Режим работы

следует

выбирать в соответствии со следующими указаниями

Режим мощности

Когда

переключатель

стартера

поставлен во включенное положение

(ON), режим мощности автоматически

устанавливается в "Стандартный режим".

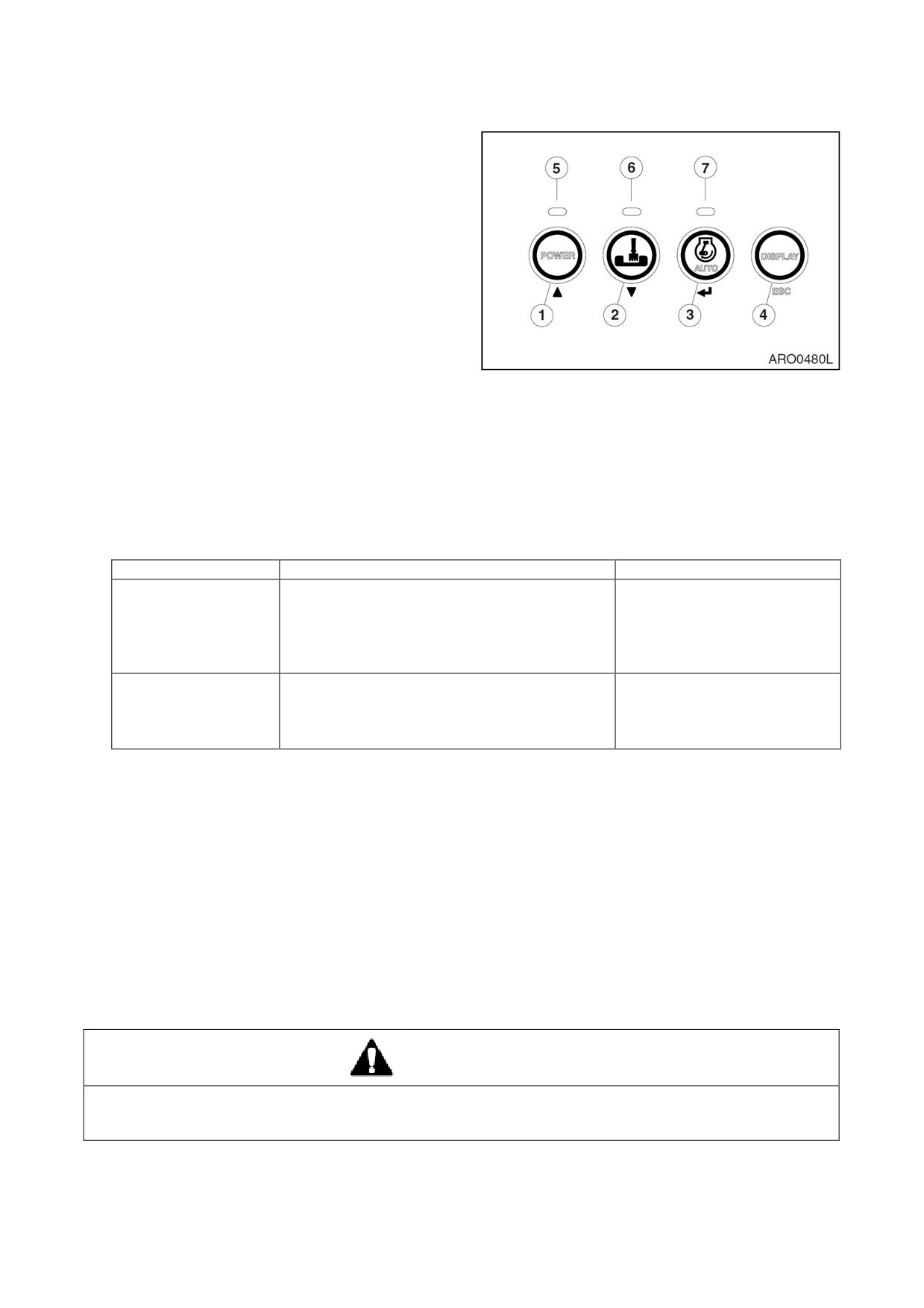

Следует выбрать надлежащий режим

мощности с помощью кнопок (1, рис. 45)

до начала работы

Когда нажата кнопка режима мощности

(1, рис. 45), изменение режима мощности

на "Power Mode" (режим мощности) или

"Standard Mode"

(стандартный режим)

сопровождается звуковым сигналом

Р ис. 45

При включенном режиме мощности (ON)

загорается индикатор (5, рис. 45).

Второе нажатие отключает режим

мощности При отключенном режиме

мощности выключается светодиодный

индикатор

(5, рис.

45), и происходит

возврат к стандартному режиму

Режим

Точка выбора

СТАНДАРТНЫЙ РЕЖИМ

Работы общего характера.

Экономия топлива

РЕЖИМ МОЩНОСТИ

Необходим при выполнении тяжелых работ в

течение короткого времени

Погрузка с большой скоростью.

Передвижение с высокой скоростью

3-22 РАБОТА

Режим работы

Когда

переключатель

стартера

установлен во включенное положение

(ON), режим работы автоматически

устанавливается на режим земляных

работ

Следует выбрать надлежащий режим

работы с помощью переключателей (2,

рис 46) до начала работы.

Когда нажата кнопка режима мощности

(2, рис. 46), изменение режима мощности

на

"Digging Mode" (земляные работы) или

"Trenching

Mode"

(рытье траншей)

сопровождается звуковым сигналом

Р ис. 46

При выборе режима рытья траншей

загорится светодиодный индикатор (6,

рис

46). При выборе режима выемки

грунта светодиодный индикатор (6, рис.

46) гаснет.

При выборе режима рытья траншей

клапан

управления

обеспечивает

оптимальные условия для такой работы

Режим

Точка выбора

Управление

РЕЖИМ ВЫЕМКИ

Земляные работы общего характера

Общий стандарт

ГРУНТА

Загрузка самосвалов

Подъем и транспортировка тяжелых

предметов

Дробилка

РЕЖИМ РЫТЬЯ

Рытье канав

Механизм поворота

ТРАНШЕЙ

Экскаваторные работы на боковых

быстрее и мощнее,

чем

стенках

стрела или рукоять.

Требуется для постоянных поворотов.

Автоматический холостой ход

1. Система автоматически снижает скорость двигателя до

скорости холостого хода

приблизительно через 4 секунды после того, как все рычаги управления установлены в

нейтральное положение Как только введена в действие функция управления, скорость

двигателя автоматически возвращается к ранее выбранному значению

2. При включении стартера

(ON) режим работы автоматически переключается в

автоматический режим холостого хода (AUTO IDLE).

3. На активацию этой функции указывает горящий светодиод (7, рис. 46). Отключение этой

функции осуществляется повторным нажатием кнопки выбора режима холостого хода (3,

рис 46). При этом светодиодный индикатор гаснет.

ОСТОРОЖНО!

При работе в условиях ограниченного пространства, например, в узкой рабочей зоне и при

разгрузке/загрузке прицепа следует отключить режим автоматического холостого хода.

РАБОТА 3-23

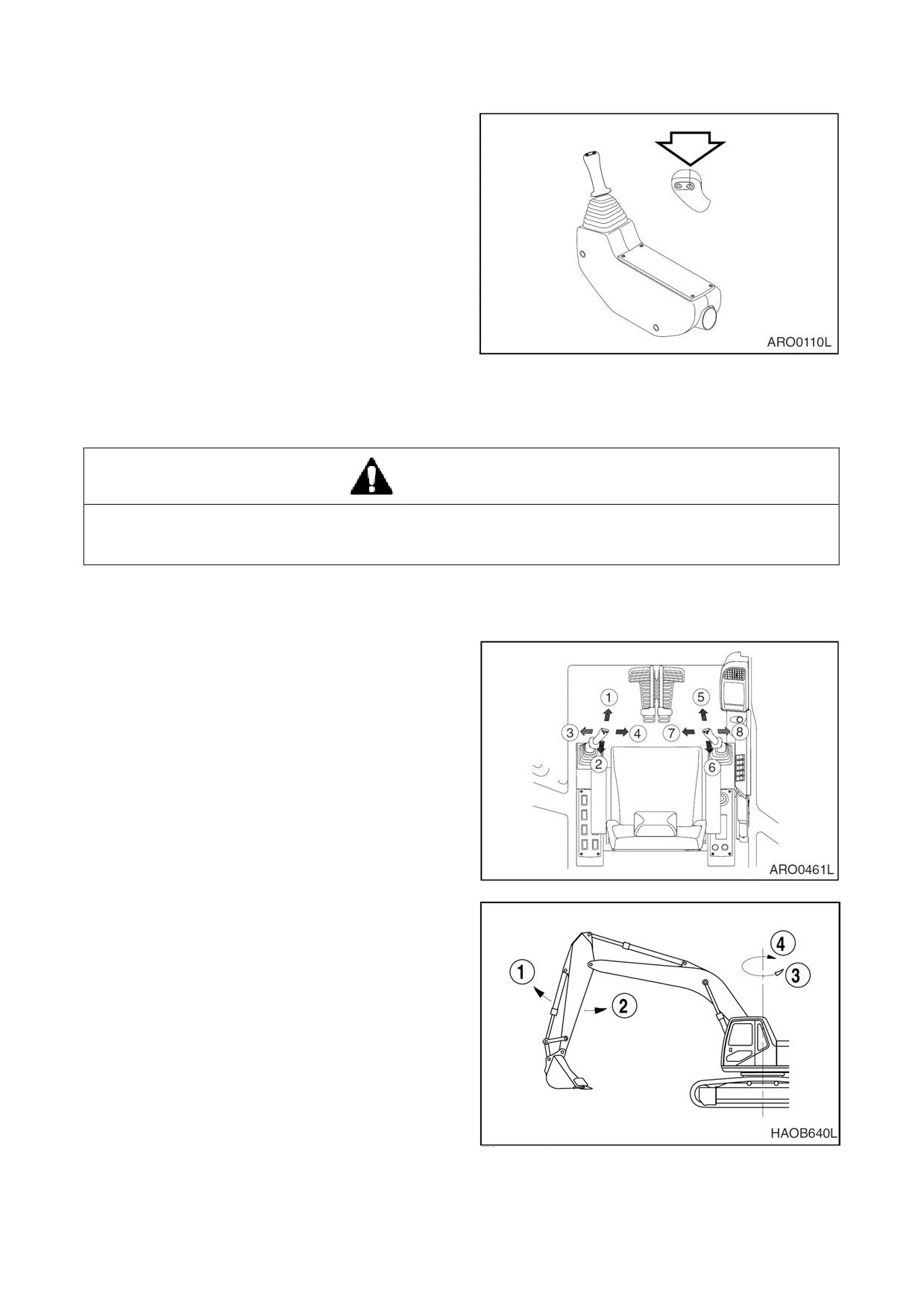

Усиленный режим

1. Переключатель усиленного режима

используется

для

достижения

максимального усилия выемки грунта

2. Усиленный режим включается нажатием

правой кнопки в верхней части правого

рабочего рычага (джойстика).

ПРИМЕЧАНИЕ: Усиленный режим не

затрагивает

режим

движения вперед/назад.

Не использовать этот

переключатель дольше 10

Р ис. 47 ПРАВЫЙРАБОЧИЙРЫЧАГ

(ДЖОЙСТИК

)

секунд

РАБОЧИЕ РЫЧАГИ (ТИП ISO)

ОСТОРОЖНО!

Перед поворотом проверить участок вокруг При использовании рычага в режиме

автоматического холостого хода, следует делать это осторожно, поскольку скорость

двигателя будет возрастать быстро.

ПРИМЕЧАНИЕ: Перед началом работы, медленно двигая рычагами, проверьте действие

поворота и переднего рабочего оборудования

Это

оборудование

изготовлено

использованием конфигурации рычагов,

описанной в стандартах ISO. Недопустимо

заменять клапаны, шланги и пр., если это

ведет к отклонению от данного стандарта

Движения стрелы, рукояти ковша, а также

направление поворота рабочих рычагов

представлены ниже:

Левый рабочий рычаг (рис. 48 и 49)

Р ис. 48

1. Разгрузка рукояти

2. Загрузка рукояти

3. Левый поворот

4. Правый поворот

ПРИМЕЧАНИЕ: Тормоз

поворота

включается

под

действием пружины и

освобождается

гидравликой Он всегда

задействован,

когда

рабочий рычаг находится

в нейтральном положении

(NEUTRAL) или двигатель

Р ис. 49

отключен

3-24 РАБОТА

ПРИМЕЧАНИЕ: Ниже описывается не

механическая

неисправность,

особенность экскаватора

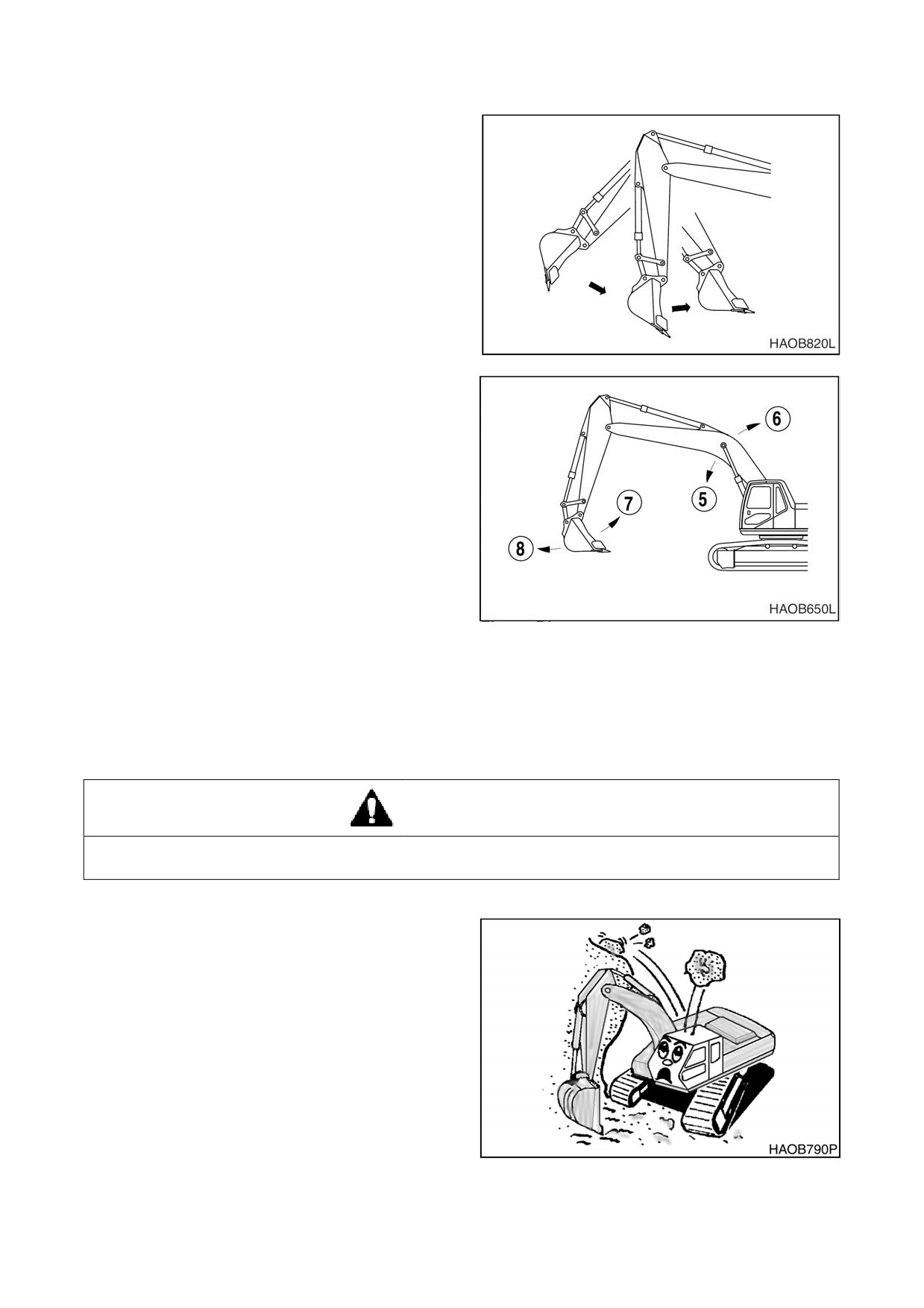

В ходе работы рукоять

может остановиться на

короткое время При

работе с рукоятью ее вес

может заставить ее

двигаться быстрее,

чем

позволяет поступающее в

нее масло.

Правый рабочий рычаг (рис. 48 и 51)

ис.

5. Опускание стрелы

6. Подъем стрелы

7. Рабочий ход ковша

8. Опрокидывание захвата

ПРИМЕЧАНИЕ: Даже после остановки

двигателя

можно с

помощью

рабочего

рычага

(джойстика)

опустить

переднее

подвесное оборудование

на грунт Установить

рычаг блокировки в

ис.

разблокированное

положение

(UNLOCK) и

повернуть переключатель

стартера во включенное

положение

(ON).

МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

ОСТОРОЖНО!

НЕЛЬЗЯ ставить ноги на педали хода при обычной работе машины. В данной ситуации может

произойти внезапное движение машины

1. До начала работы осмотреть поверхность площадки и проверить состояние грунта. При

необходимости выровнять участок и осушить его

2. Установить защитные решетки на окна,

если возможно падение обломков

породы или других предметов

Р ис. 52

РАБОТА 3-25

3. Следует заранее проверить прочность

поддерживающих конструкций перед

работой на них Если она недостаточна,

следует их укрепить Если имеются

сомнения относительно прочности

конструкции,

не использовать машину.

4. Существует

возможность касания

верхней или нижней части машины

стрелой,

рукоятью или ковшом.

Существуют условия земляных работ,

при которых это может произойти

Р ис. 53

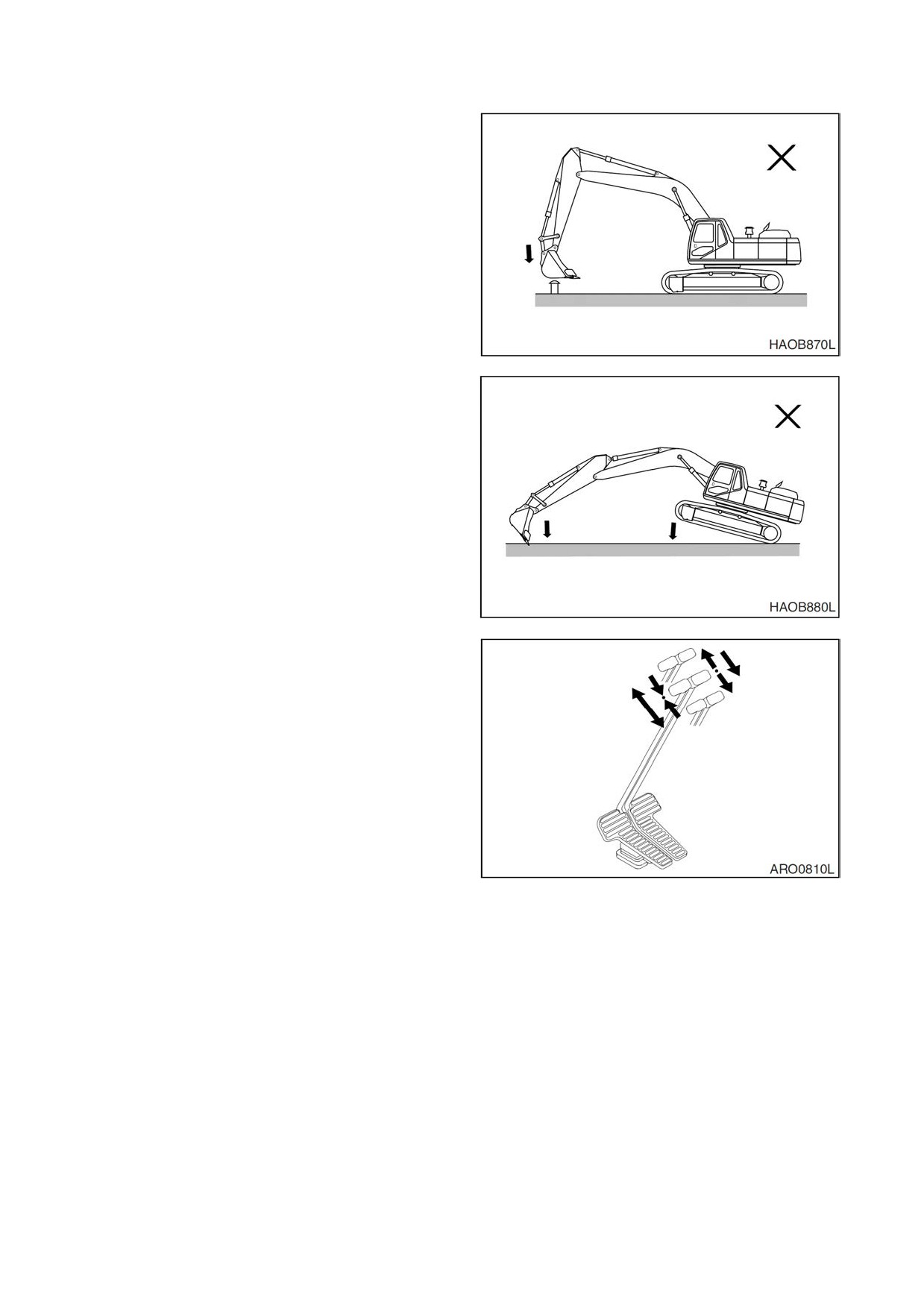

5. НЕ ОТКРЫВАТЬ постоянно до конца

гидравлические

цилиндры

Если

цилиндры полностью выдвинуты или

вдвинуты, это может повредить машину,

например:

цилиндр рукояти полностью

выдвинут,

и цилиндр ковша выдвинут для

установки

ковша

на

землю

вращательным движением

Р ис. 54

6. ЗАПРЕЩАЕТСЯ двигать и поворачивать

машину для придания дополнительного

усилия отрыва, если ковш находится в

грунте См. рис 55

Р ис. 55

7. ЗАПРЕЩАЕТСЯ

использовать

вес

машины для придания дополнительного

усилия отрыва См. рис 56.

8. При работе на мягкой поверхности или

поверхности, покрытой жидкой грязью,

убедиться,

что машина не погружается.

Р ис. 56

3-26 РАБОТА

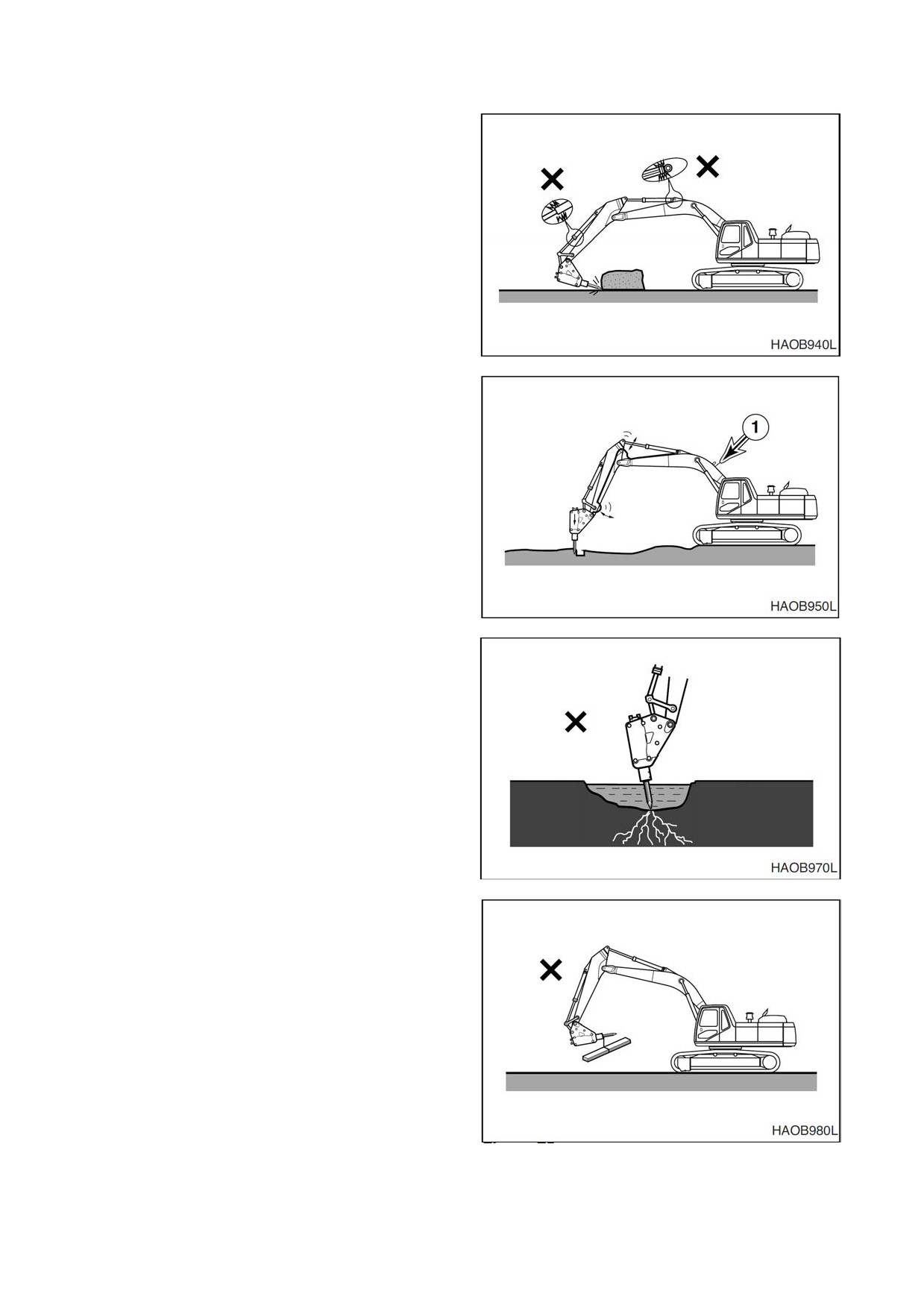

9. При работе в непосредственной

близости от края котлована убедиться,

что машина находится на твердой

поверхности Расположить ходовые

двигатели сзади См. рис 57.

ХОДОВОЙ ГИДРОМОТОР

Р ис. 57

10. НЕ ПРОВОДИТЬ экскаваторные работы

под машиной См. рис 58.

Р ис. 58

11. Убедиться,

что

между линиями

электропередач и машиной имеется

достаточное пространство См. рис 59.

Р ис. 59

12. Если экскаваторные работы проводятся

под землей или в здании,

убедиться в

наличии достаточного пространства над

машиной и достаточной вентиляции См.

рис 60.

Р ис. 60

РАБОТА 3-27

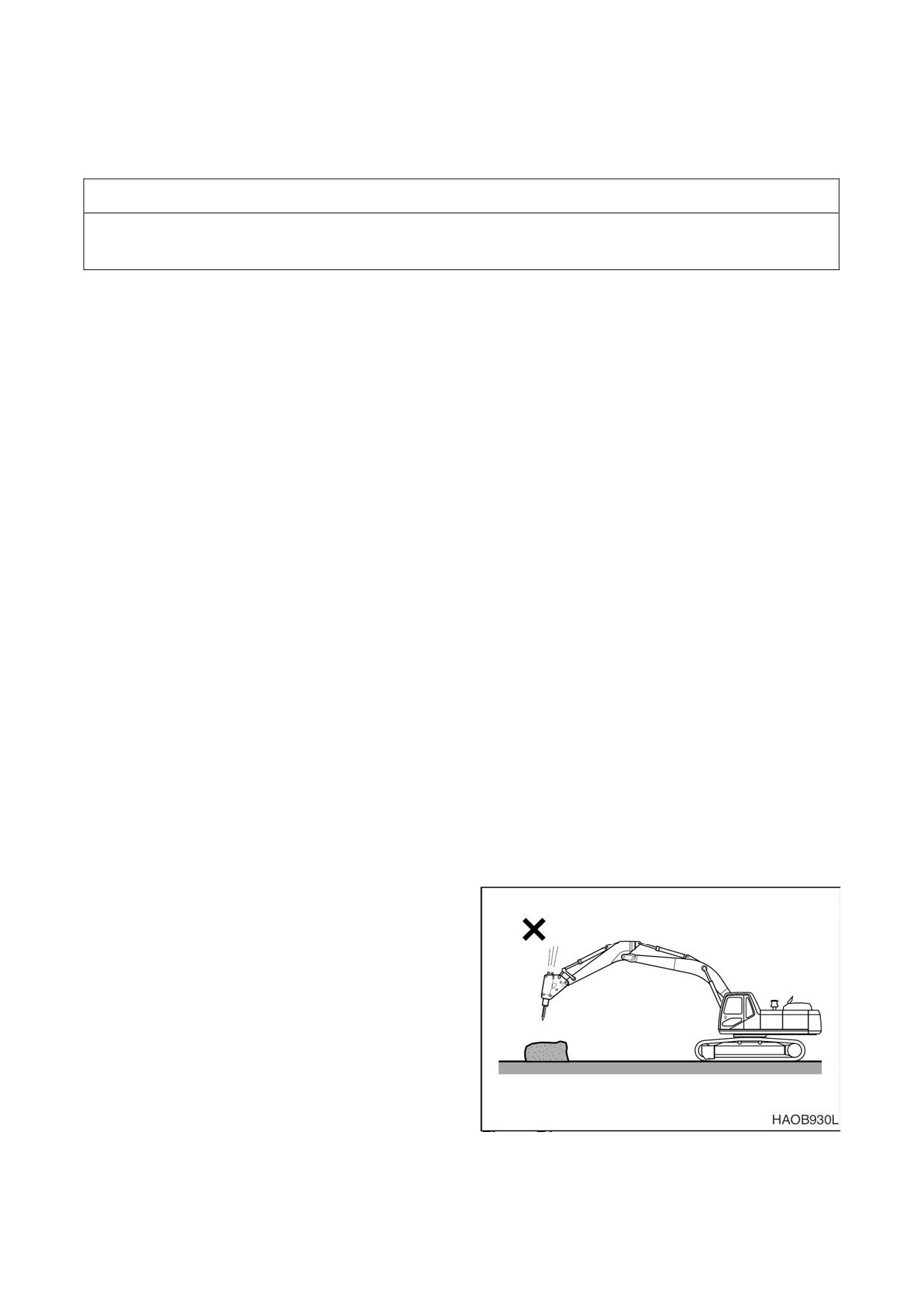

13. ЗАПРЕЩАЕТСЯ

использовать ковш в

качестве молота или трамбовочного

приспособления Это опасно и приводит

к повреждению переднего навесного

оборудования См. рис 61.

Р ис. 61

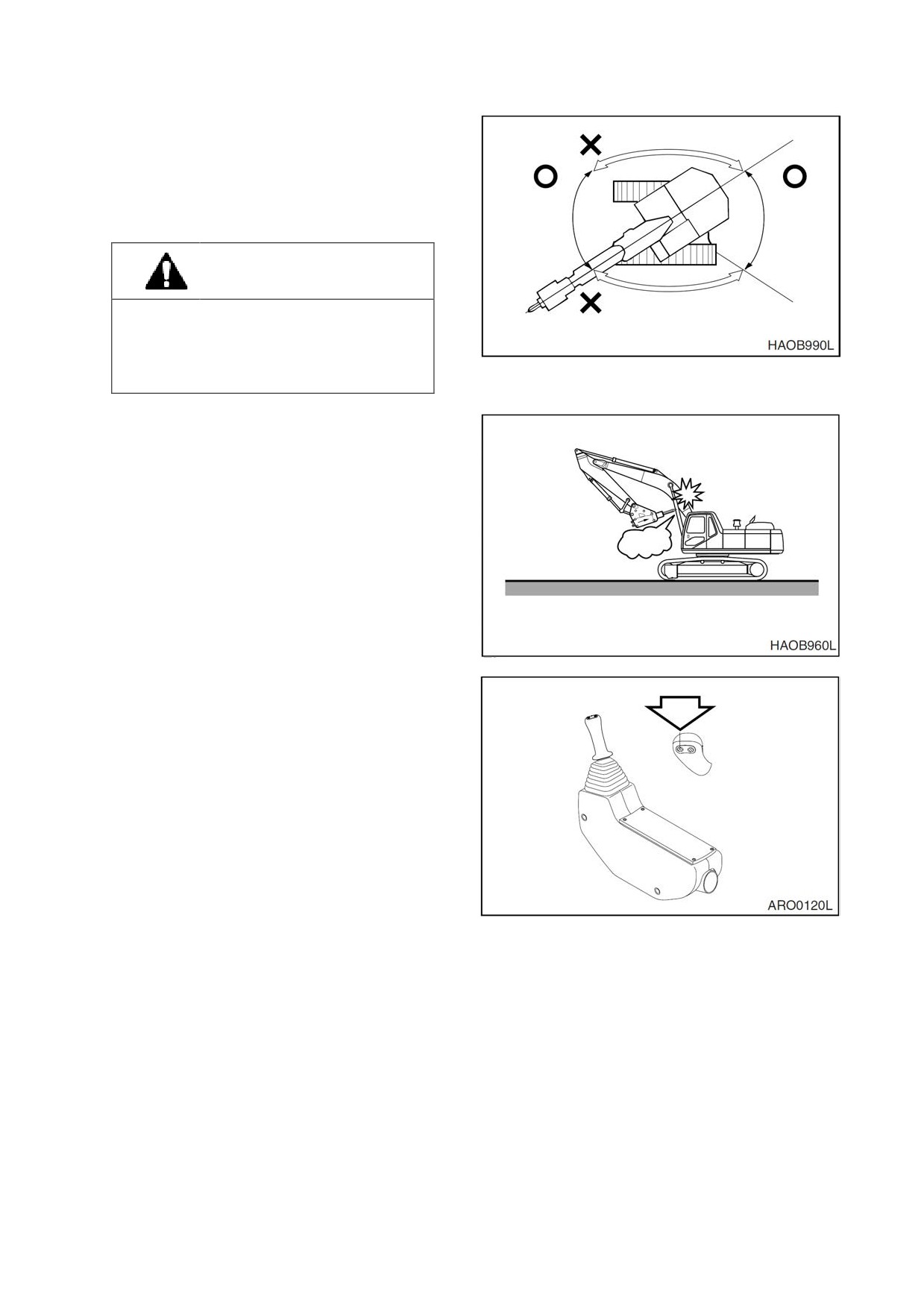

14. НЕ проводить экскаваторные работы с

поднятыми гусеницами Это может

вызвать повреждения конструкции и

механических узлов

Р ис. 62

15. НЕ допускать резкого управления

рычагом хода при движении на большой

скорости

A. Избегать внезапного пуска.

B. Двигаясь в одном направлении,

полностью остановить машину перед

движением в обратном направлении

Не раскачивайте экскаватор вперед и

назад при помощи рычагов

C. Следует

избегать

резкого

торможения Возвращать рычаги в

Р ис. 63

нейтральное положение вручную Не

допускайте их произвольный переход

в нейтральное положение

16. Если используются дополнительное

удлиненное

переднее

навесное

оборудование или оборудование для

тяжелых работ,

устойчивость машины

изменяется Необходимо применять

следующие

дополнительные

меры

безопасности при эксплуатации.

3-28 РАБОТА

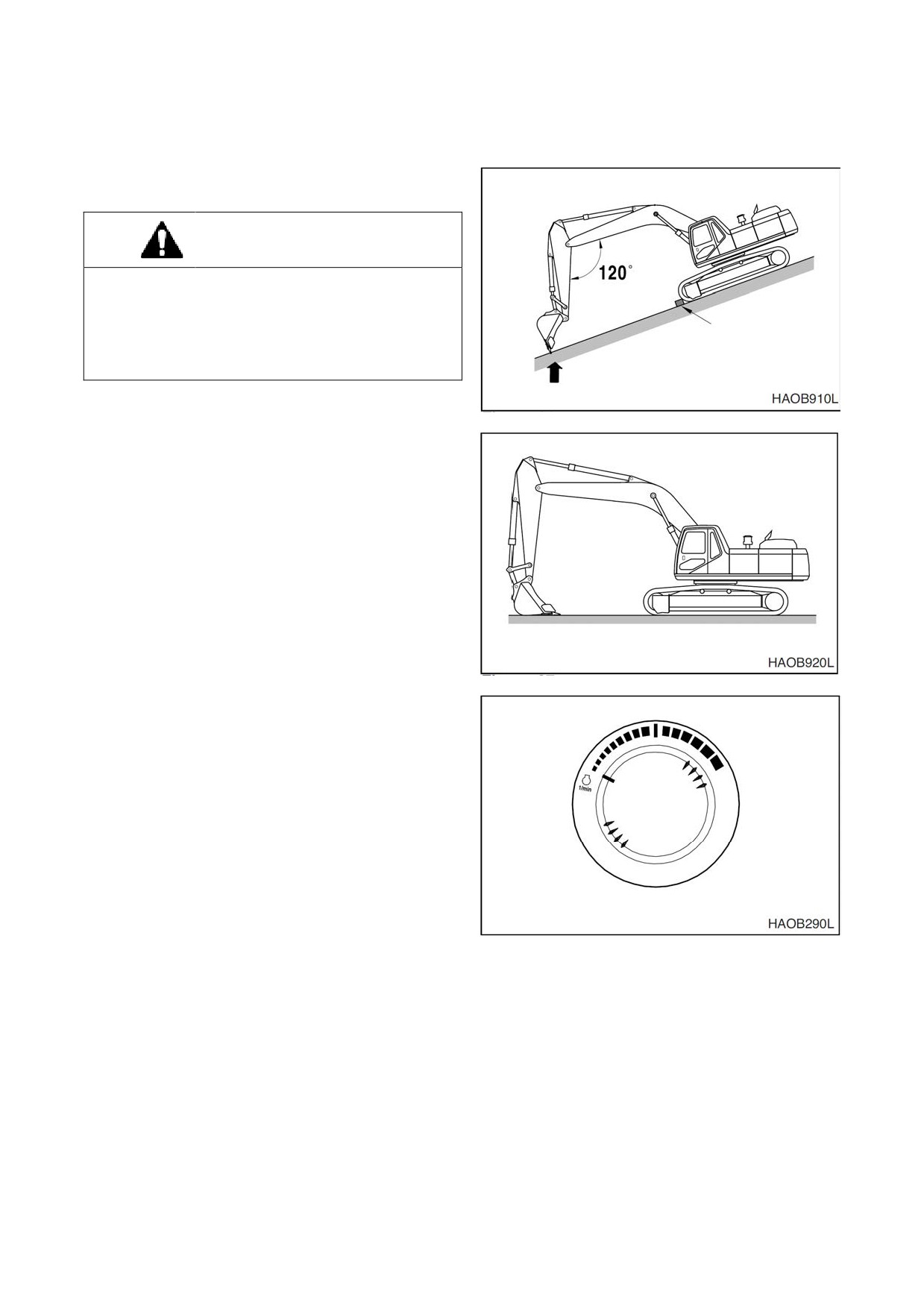

ОСТОРОЖНО!

ЗАПРЕЩАЕТСЯ двигаться вниз по склону с поднятым навесным передним

оборудованием

ЗАПРЕЩАЕТСЯ передвигаться поперек склонов;

следует двигаться только строго

вверх или вниз по склону

Следует соблюдать предельную осторожность при повороте верхней части

машины при нахождении на склоне

Следует предусмотреть дополнительное пространство для остановки при

повороте Дополнительная инерция, создаваемая более длинным или тяжелым

навесным передним оборудованием, увеличит время, необходимое для остановки

поворота

Следует убедиться в том,

что все дополнительное оборудование разрешено к

применению и правильно установлено

17. НЕ следует перемещать грязь или предметы, раскачивая экскаватор с упором в них. Это

может вызвать повреждения конструкции и механических узлов

РАБОТА В ВОДЕ

ВАЖНЫЕ СВЕДЕНИЯ!

При работе в воде не превышать угол

наклона в 15°. Если угол наклона более 15°,

задняя верхняя часть машины будет

погружена в воду,

что вызовет повреждение

вентилятора радиатора.

Р ис. 64

При работе в воде не управляйте машиной,

если уровень воды выше центра верхнего

катка (1, рис. 65).

При намокании подшипника поворота

немедленно нанесите смазку до тех пор,

пока старая смазка не будет очищена

При попадании воды в корпус редуктора

механизма поворота немедленно спустите

воду, сняв крышку нижнего смотрового люка.

Нанесите новую смазку

После работы в воде удалите старую смазку

Р ис. 65

на пальцах ковша

РАБОТА 3-29

ПАРКОВКА

ЭКСКАВАТОРА

ОСТОРОЖНО!

Следует ставить экскаватор на стоянку на

плотном ровном грунте Избегать стоянок на

склонах Если экскаватор должен быть

установлен на стоянку на склоне,

заблокировать колеса и поставить ковш

зубьями на землю См. рис 66.

Р ис. 66

1. Следует ставить экскаватор на стоянку

на плотном ровном грунте. Опустить

ковш на грунт, как показано на рис. 67.

Р ис. 67

2. Установить диск скорости двигателя на

холостой ход при малых оборотах

(LOW

IDLE).

Р ис. 68

3-30 РАБОТА

3. Случайное касание рычага управления

может привести к серьезной аварии.

Покидая сиденье оператора,

установить

рычаг блокировки в положение

блокировки

(LOCK).

Р ис. 69

ПРОЦЕДУРА БУКСИРОВКИ

ОСТОРОЖНО!

Запрещается

пользоваться

поврежденным тросом или цепью Они

могут разорваться и вызвать серьезную

аварию

При работе с тросом или цепью следует

всегда

пользоваться

защитными

перчатками

При

буксировке

экскаватора

использовать трос или цепь,

которые

могут выдержать необходимую нагрузку

Прикрепить цепь или трос к раме

гусеницы, как показано на рис. 70.

Вставить защитный материал, например,

толстую ткань,

между рамой гусеницы и

тросом,

чтобы

предотвратить

повреждение троса

Р ис. 70

ВАЖНЫЕ СВЕДЕНИЯ!

Использовать вертлюжный крюк на раме гусеницы для буксировки предметов весом менее

метрических тонн. Нельзя использовать его для буксировки предметов весом более

метрических тонн

РАБОТА 3-31

ДРОБИЛКА

ВАЖНЫЕ СВЕДЕНИЯ!

Установка дробилки и трубопроводов без разрешения компании Doosan может вызвать

серьезные неисправности,

на которые не распространяются гарантийные обязательства на

экскаватор

ВЫБОР ДРОБИЛКИ

Если дробилка установлена,

следует изучить устойчивость оборудования и пригодность ее

для данной модификации машины Также следует учесть давление и количество

гидравлического масла При выборе дробилки следует проконсультироваться с

дистрибьютором компании Doosan или агентством по продаже.

ГИДРАВЛИЧЕСКИЕ ШЛАНГИ И ТРУБОПРОВОДЫ ДЛЯ ДРОБИЛКИ

1. При установке дробилка сборку следует выполнять в соответствии с рисунком,

поставляемым с комплектом

2. Если дробилка демонтируется с экскаватора, необходимо убедиться, что все шланги и

трубопроводы закрыты заглушками и крышками для предотвращения попадания грязи в

гидравлическую систему

3. Необходимо заглушить и закрыть крышками все разъемы и фитинги дробилки для

предотвращения загрязнений.

4. Проверить все гидравлические соединения на отсутствие признаков утечек или плохо

закрепленных компонентов перед началом работы

ЭКСПЛУАТАЦИЯ ДРОБИЛКИ

ПРИМЕЧАНИЕ: Гидравлическое давление и заданный поток могут потребовать изменения.

Дополнительная информация приведена в разделе по обслуживанию этого

руководства

1. Следует внимательно ознакомиться с руководством по эксплуатации дробилки.

2. Проверить все механические и гидравлические соединения.

3. НЕ использовать дробилку в качестве

молота

См. рис

71.НЕ опускать дробилку с

большой

высоты

Дробилка весьма тяжелая и быстро

падает Не опускать дробилку с большой

высоты,

в противном случае может быть

повреждена

верхняя

конструкция

машины

Р ис. 71

3-32 РАБОТА

4. НЕ

использовать

дробилку

при

полностью выдвинутых цилиндрах

стрелы или рукояти См. рис 72.

Оставить зазор примерно 100 мм между

концом штока цилиндра и головкой

цилиндра Это поможет предотвратить

повреждение

цилиндров

при

эксплуатации дробилки

Р ис. 72

5. НЕ

использовать дробилку, если

гидравлические

шланги

излишне

вибрируют рис

73. Убедиться, что

аккумулятор дробилки (1) не поврежден,

отремонтировать

его

при

необходимости Работа экскаватора в

таких условиях может привести к

повреждениям

механических

гидравлических компонентов

Р ис. 73

6. ЗАПРЕЩАЕТСЯ

погружать

корпус

дробилки в воду,

если она не

приспособлена для подводных работ

Уплотнитель дробилки может быть

поврежден,

что

приведет

возникновению ржавчины,

попаданию

посторонних предметов и воды в

гидравлическую

систему

ее

повреждению В воду можно погружать

только сам инструмент дробилки См.

рис 74.

Р ис. 74

7. Запрещается

поднимать

или

буксировать что-либо дробилкой. См.

рис. 75.

Р ис. 75

РАБОТА 3-33

8. Работать дробилкой следует только

перед экскаватором или позади него НЕ

использовать дробилку с боковых

сторон экскаватора НЕ поворачивать

дробилку из стороны в сторону при

работе с нею См. рис. 76.

ОСТОРОЖНО!

Работа с дробилкой при верхнем

корпусе, повернутом на

90° к

гусеницам,

может привести к

переворачиванию

машины или

Р ис. 76

снижению срока ее службы

9. НЕ убирать инструмент дробилки в

стрелу или рукоять при движении или

парковке экскаватора См. рис 77.

Р ис. 77

ВКЛЮЧЕНИЕ ДРОБИЛКИ

1. Для приведения в действие дробилки

нажать левую кнопку сверху на правом

рабочем рычаге

(джойстике).

2. Для отключения дробилки отпустить

левую кнопку сверху на правом рабочем

рычаге (джойстике).

Р ис. 78

3-34 РАБОТА

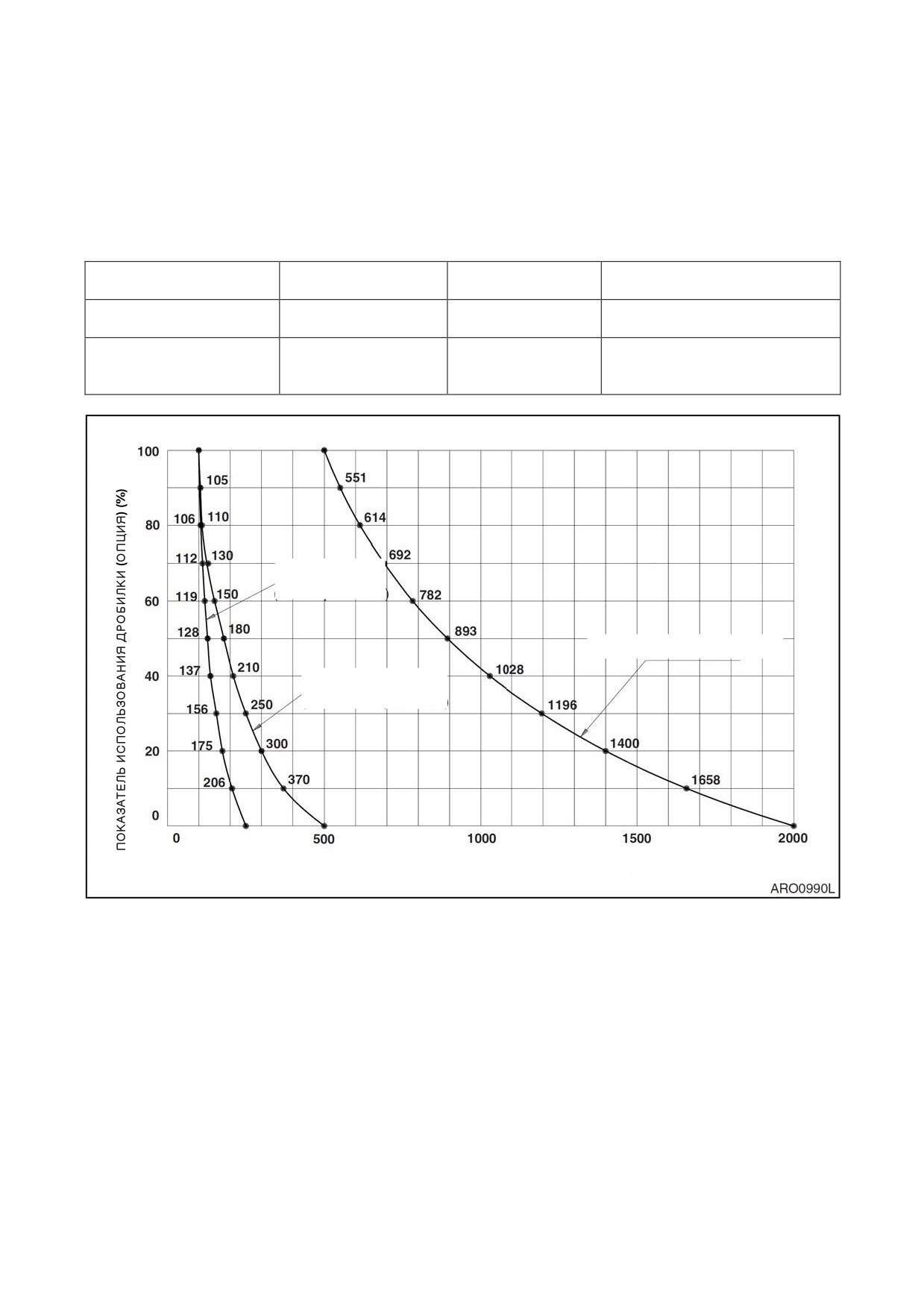

ИНТЕРВАЛЫ ЗАМЕНЫ ГИДРАВЛИЧЕСКОГО МАСЛА И ФИЛЬТРОВ

При пользовании гидравлической дробилкой нарушение вязкости и загрязнение масла

гидравлической системы проходит быстрее, поскольку условия работы более тяжелые, чем

при обычном режиме выемки грунта Чтобы предотвратить сокращение срока службы

компонентов гидравлической системы (особенно насоса), следует менять гидравлическое

масло и основной масляный фильтр, необходимо руководствоваться следующим графиком.

ПОКАЗАТЕЛЬ

ГИДРАВЛИЧЕСК

ФИЛЬТР

НАВЕСНЫЕ ОРУДИЯ

ИСПОЛЬЗОВАНИЯ

ОЕ МАСЛО

250часов(Перваязамена)

РАБОТА С КОВШОМ

100%

2000 часов

500часов(Послепервойзамены)

РАБОТА

ГИДРАВЛИЧЕСКОЙ

100%

500 часов

100 часов

ДРОБИЛКИ

ФИЛЬТР

(Первая замена)

ГИДРАВЛИЧЕСКОЕ МАСЛО

ФИЛЬТР

(После перво

й замены)

ЧАСЫ РАБОТЫ МАШИНЫ

Р ис. 79

ПРИМЕЧАНИЕ: Интервалы замены масла и фильтра гидравлической системы зависят от

времени использования гидравлической дробилки Эти интервалы следует

соблюдать вне зависимости от плановых профилактических работ.

РАБОТА 3-35

МЕТОДЫ РАБОТЫ

ПОДЪЕМ

ВАЖНЫЕ СВЕДЕНИЯ!

Могут существовать местные или правительственные нормы,

касающиеся применения

экскаваторов для подъема тяжелых грузов Необходимо обязательно связаться с местными и

правительственными органами по вопросу этих норм.

Для исключения травм запрещается превышать номинальную грузоподъемность машины

Если машина не находится на ровном грунте, ее грузоподъемность изменяется.

Короткие стропы помогают избежать чрезмерного раскачивания груза

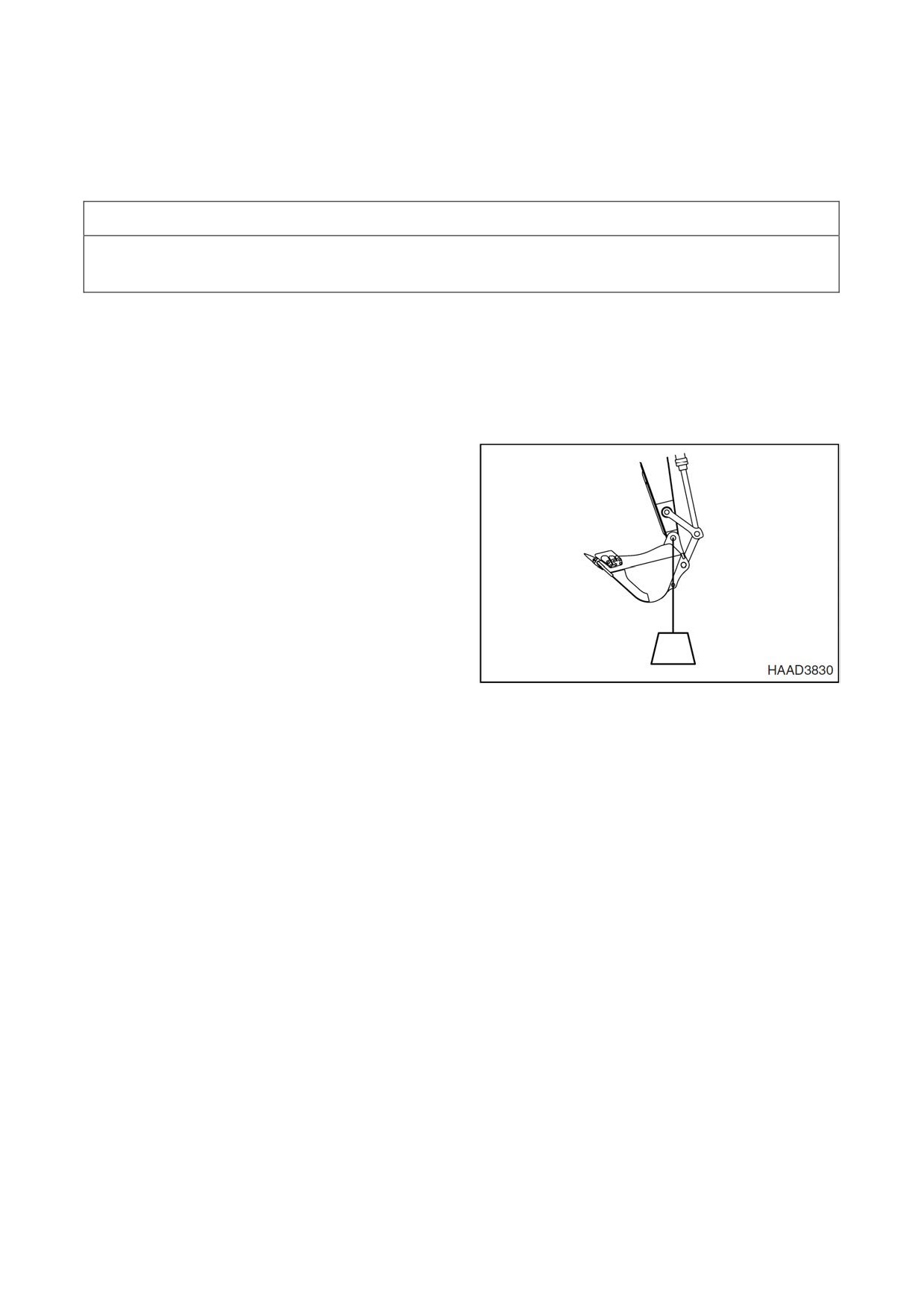

Следует использовать подъемную проушину ковша для подъема грузов.

Следует

всегда

стараться

держать

подъемное ушко (рис. 80) точно под осевой

линией рукояти и пальца ковша При этом

вес груза будет, в основном, приходится на

палец, а не на цилиндр ковша, звенья и

штифты звеньев

При использовании подъемного ушка

стропы/

подъемное устройство должны быть

прикреплены к ушку таким образом,

чтобы

они не могли отсоединиться

Наиболее устойчивым положением является

положение через угол машины

Р ис. 80

Для наилучшей

устойчивости следует

переносить груз как можно ближе к земле и

к машине

Грузоподъемность

уменьшается по мере

увеличения расстояния от осевой линии

поворота машины

3-36 РАБОТА

содержание .. 7 8 9 10 ..
