ТЕПЛОСЧЁТЧИКИ КМ-5 МОДИФИКАЦИИ КМ-5-1, КМ-5-7. Руководство - часть 5
64
ПРИЛОЖЕНИЕ М
Лист 6

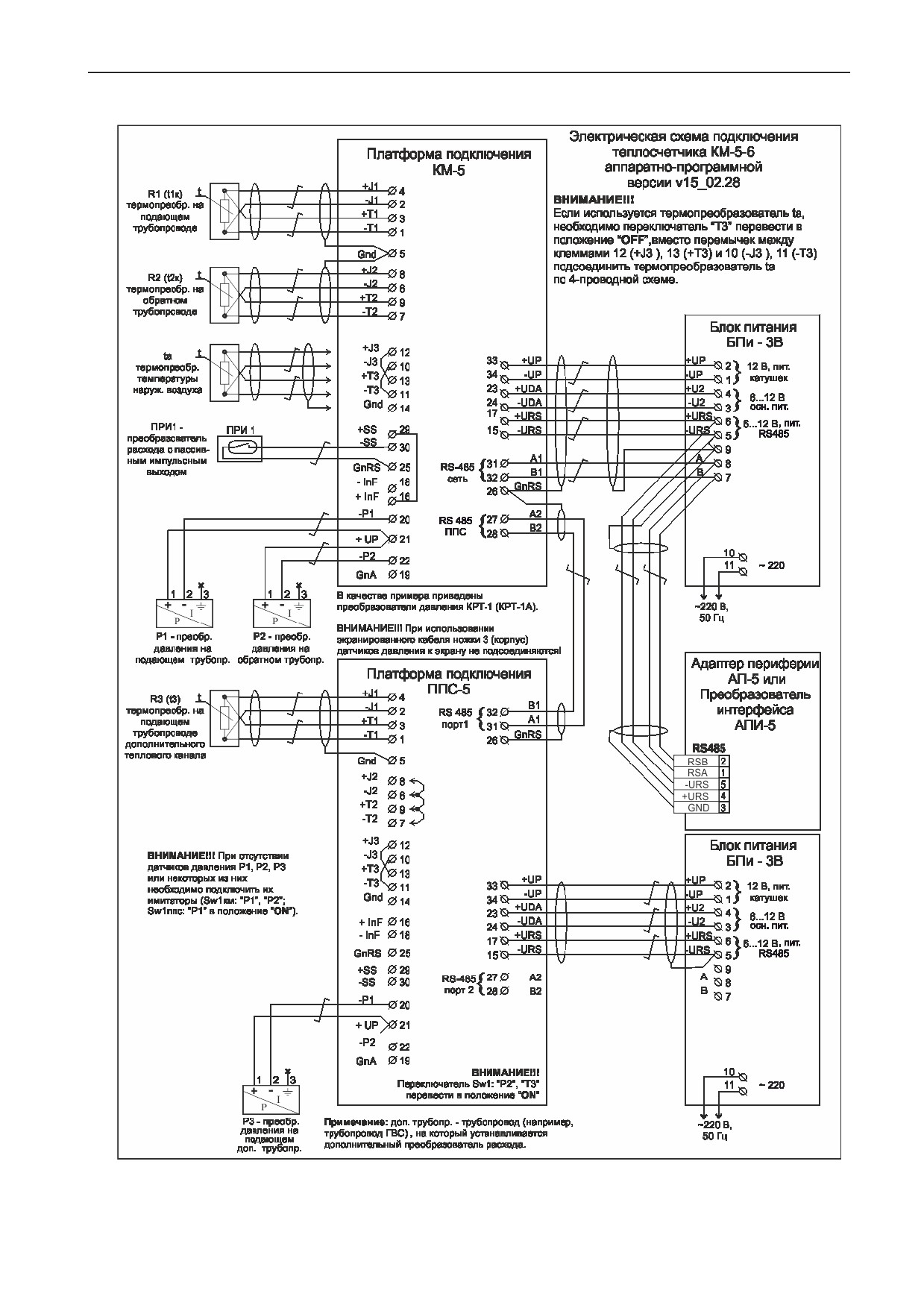

Рисунок М.6 — Базовая электрическая схема подключения КМ-5-6 к блокам питания
и периферийным устройствам
65
ПРИЛОЖЕНИЕ Н
(обязательное)

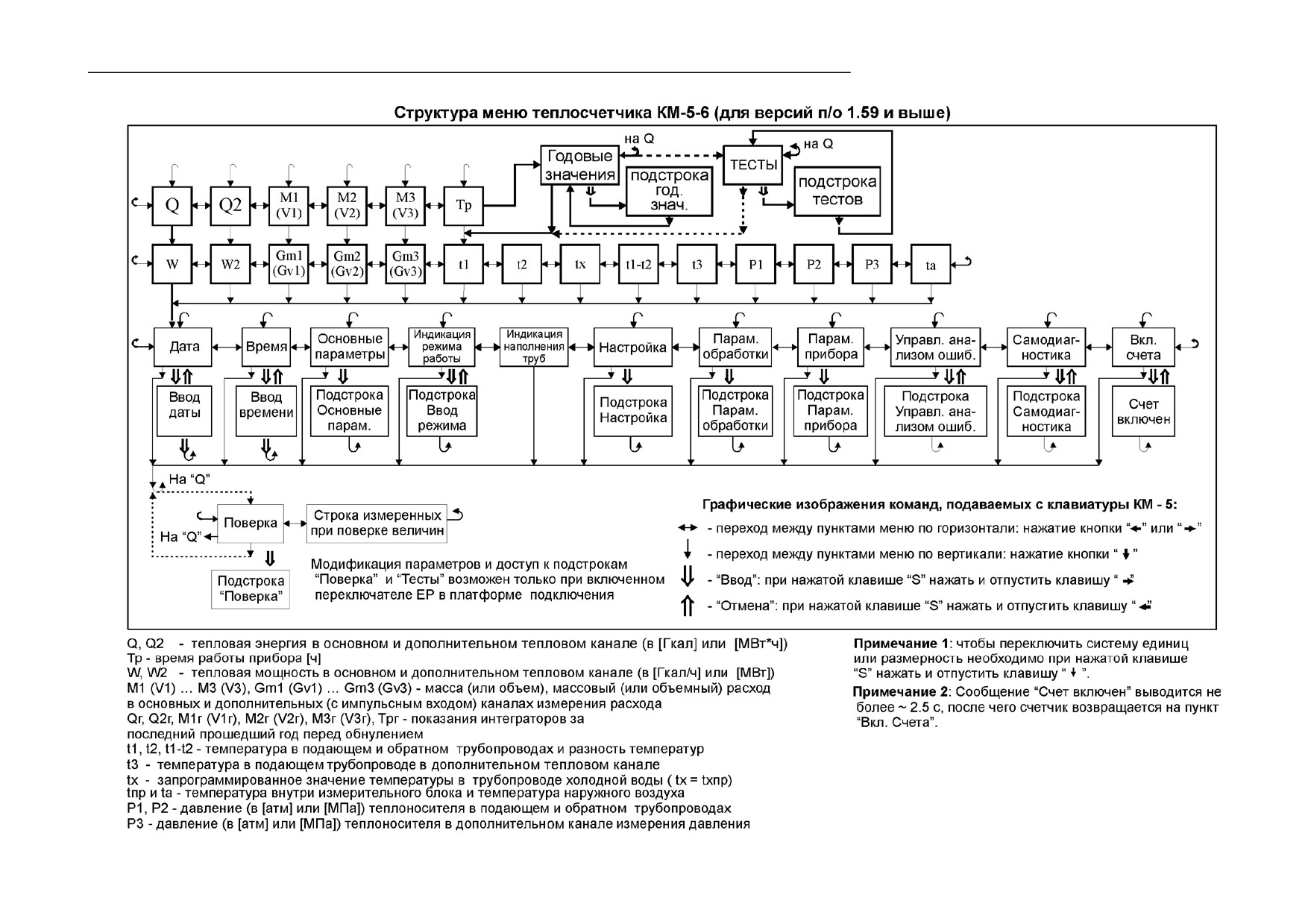

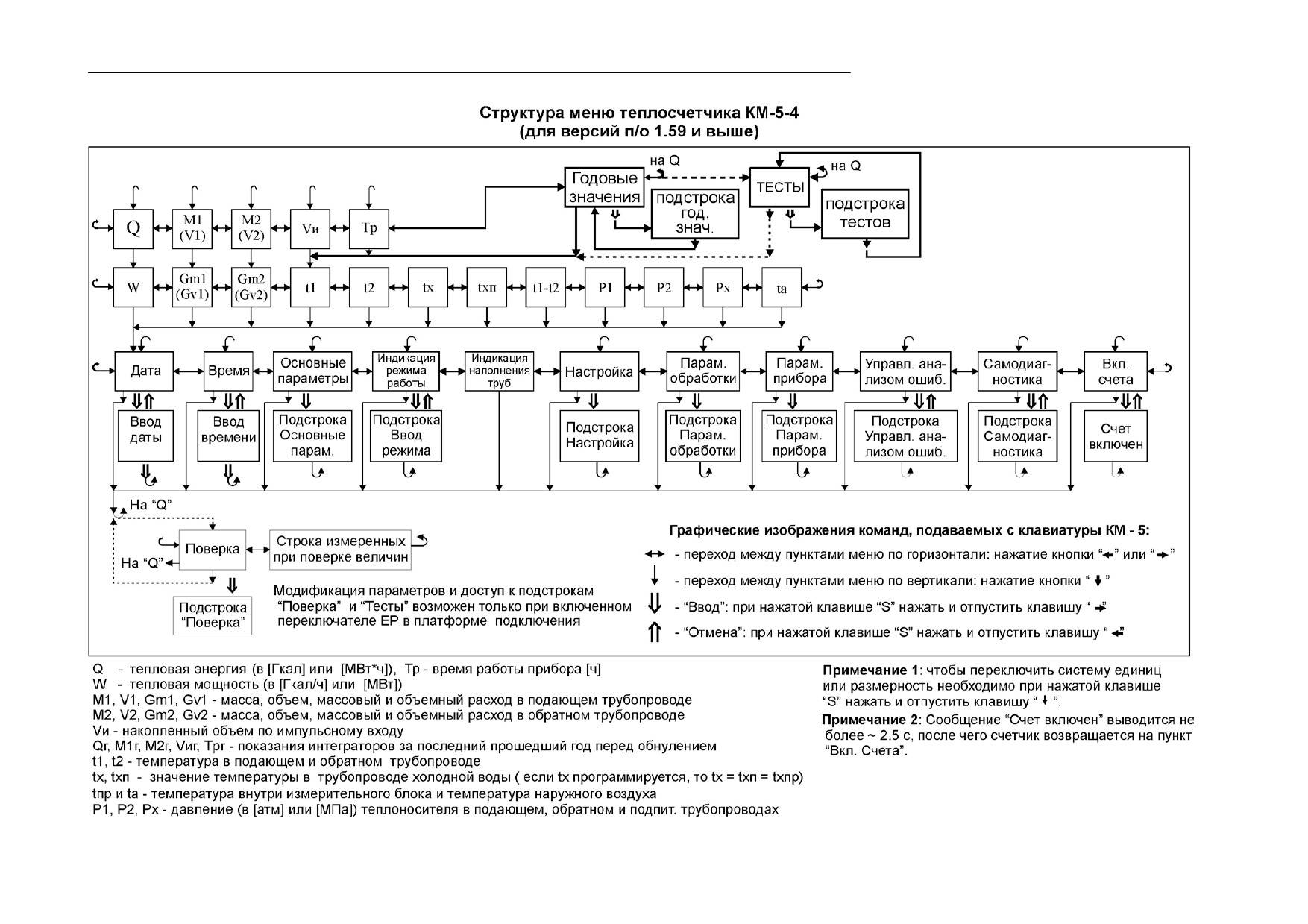

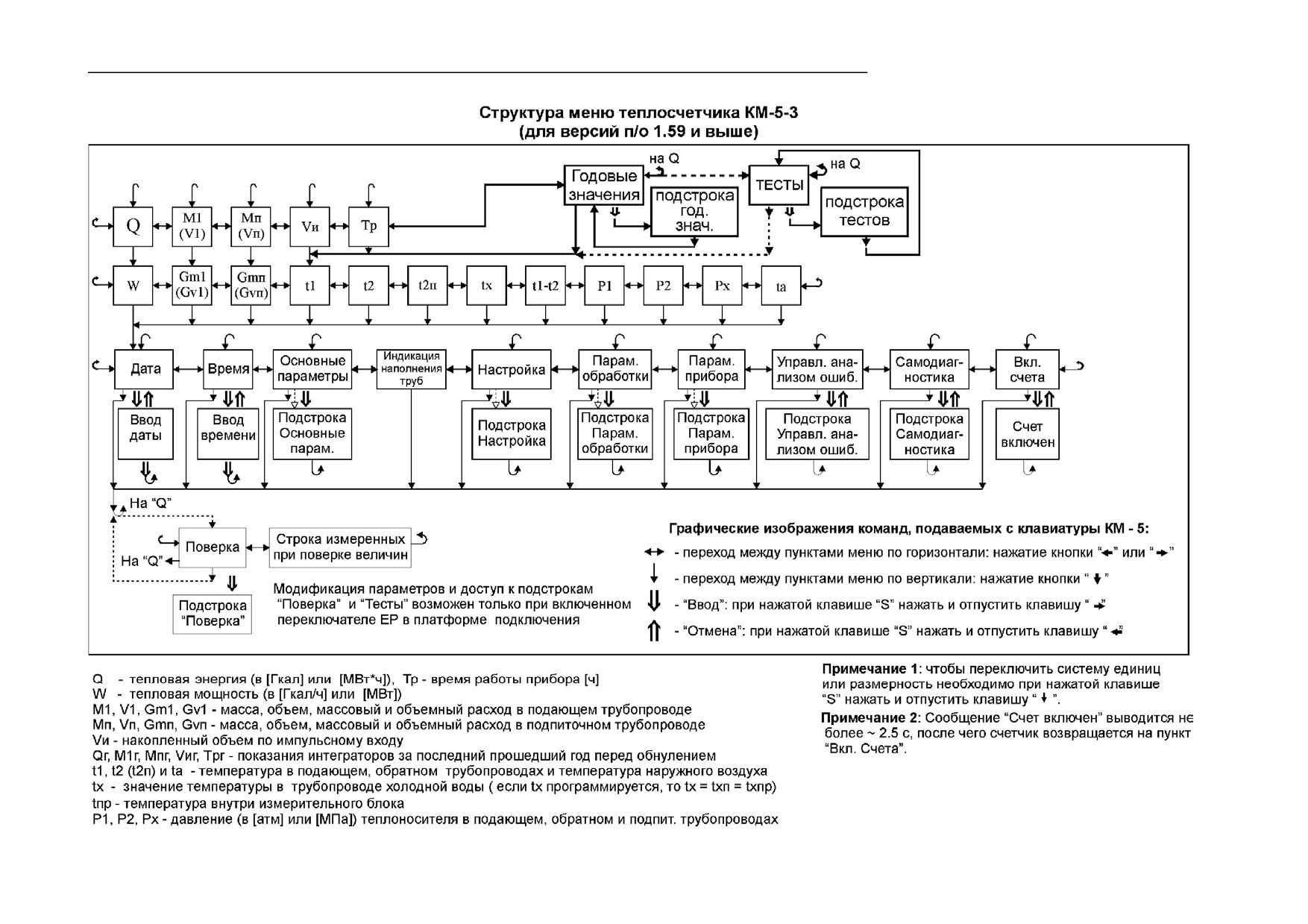

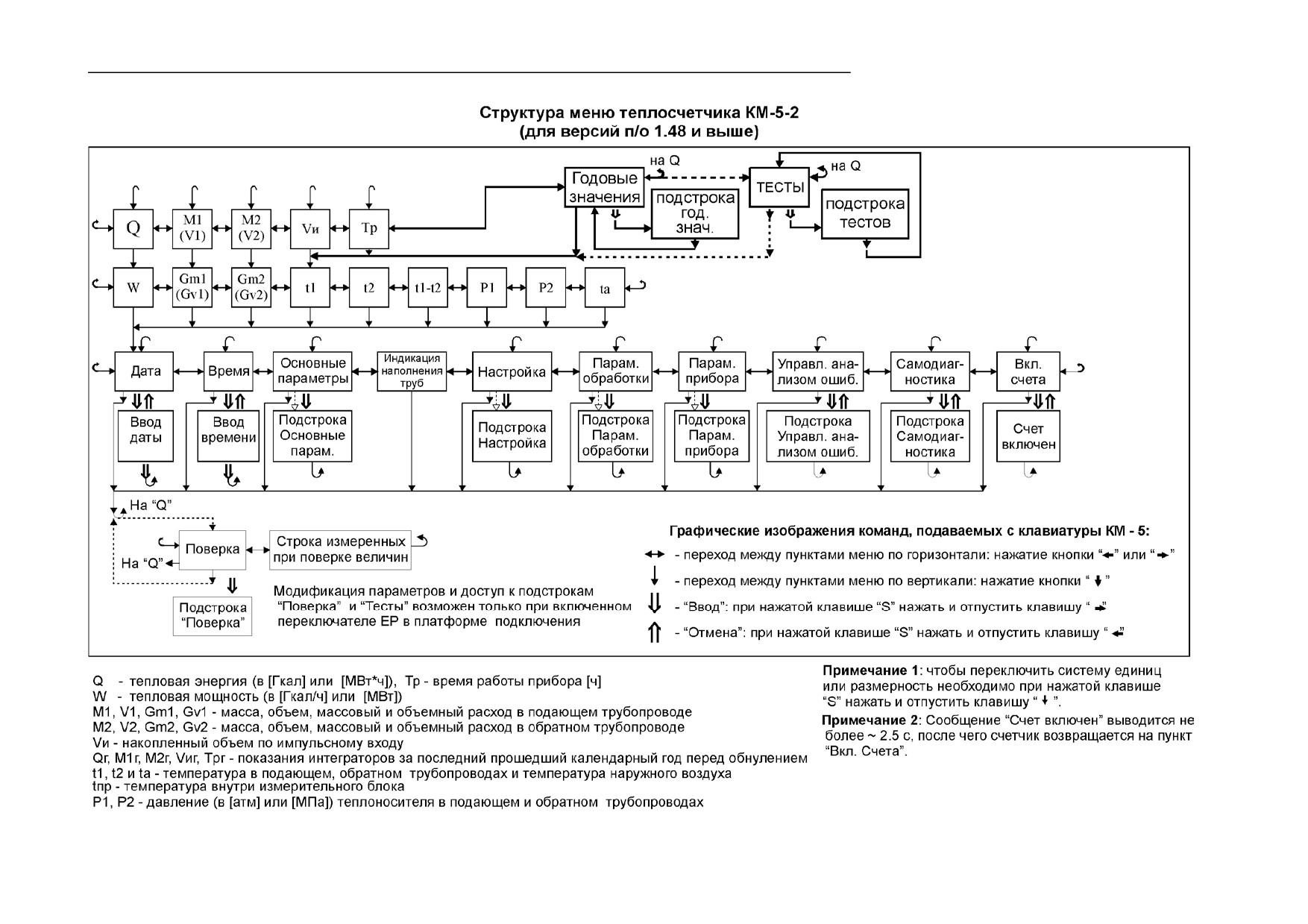

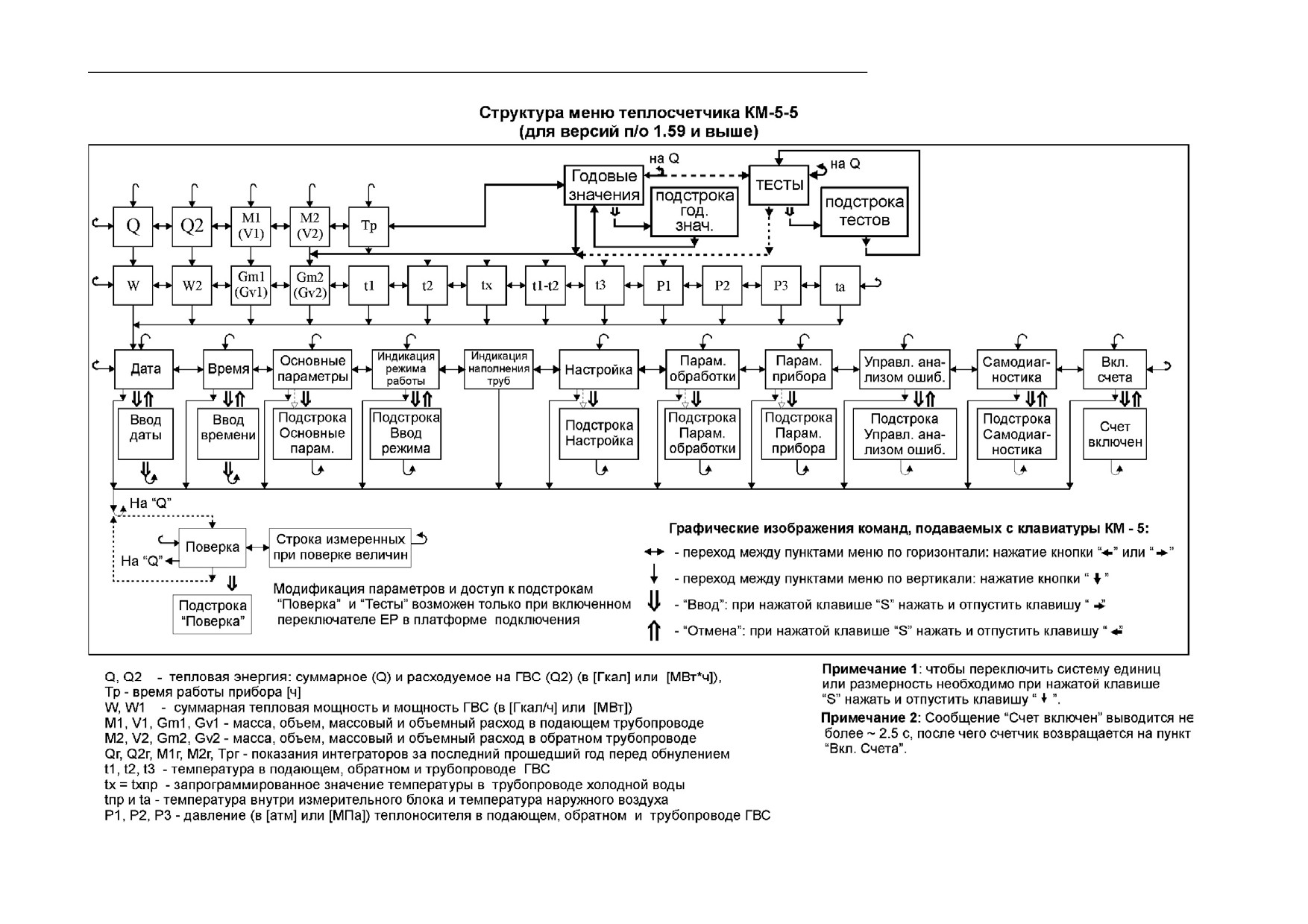

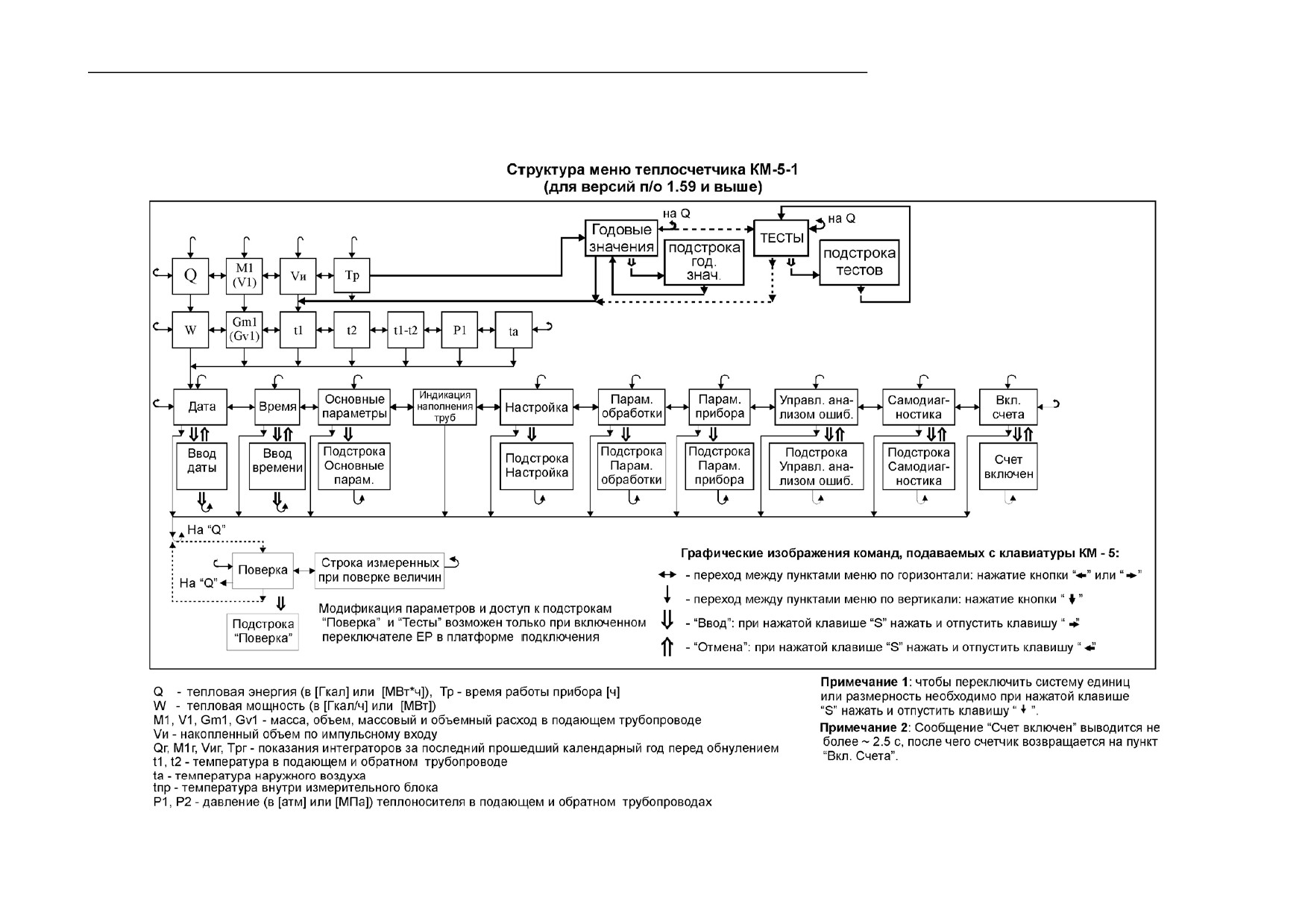

СТРУКТУРА МЕНЮ КМ-5
Лист 1
66
ПРИЛОЖЕНИЕ Н
Лист 2
67
ПРИЛОЖЕНИЕ Н
Лист 3
68
ПРИЛОЖЕНИЕ Н
Лист 4
69
ПРИЛОЖЕНИЕ Н
Лист 5
70
ПРИЛОЖЕНИЕ Н
Лист 6
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
71
ПРИЛОЖЕНИЕ П
(обязательное)
ПОСТРОЧНАЯ СТРУКТУРА МЕНЮ
Структура первой строки меню
Т а б л и ц а П.1
Вид на дисплее
Расшифровка индикации
Примечания
Q = XX.XXXXXXГкал
Значение тепловой энергии в ос-
Переключение размерности: при нажатой
(Q =
новном тепловом канале.
клавише «S» нажать и отпустить клавишу
XX.XXXXXXМВтч)
Размерность Гкал или МВт⋅ч
«↓»
Q2= XX.XXXXXXГкал
Значение тепловой энергии в до-
Только в модификациях
(Q2=
полнительном тепловом канале.
КМ-5-5 и КМ-5-6
XX.XXXXXXМВтч)
Размерность Гкал или МВт⋅ч
M1= XX.XXXXXX т
Значение массы (объёма) тепло-
(V1=XX.XXXXXX м3)
носителя, прошедшей через КМ, т
(м3)
M2= XX.XXXXXX т
Значение массы (объёма) тепло-
В модификации КМ-5-3 ППС монтируется
(V2= XX.XXXXXX м3)
носителя, прошедшей через ППС,
на подпиточный трубопровод, поэтому
т (м3)
вместо M2 (V2) индицируется Mподп
(Vподп)
M3= XX.XXXXXX т
Значение массы (объёма) тепло-
Только в модификации КМ-5-6
(V3=XX.XXXXXX м3)
носителя, прошедшего через до-
В модификации КМ-5-6 индицируются
полнительный ППР на подающем
(и архивируются) либо только M1, М2, М3
трубопроводе, т (м3)
и М4, либо только V1, V2, V3 и V4
M4= XX.XXXXXX т
Значение массы (объёма) тепло-
по выбору пользователя. Выбор может
(V4=XX.XXXXXX м3)
носителя, прошедшего через до-
быть изменен в пункте меню «АРХИВИ-
полнительный ППР на обратном
РОВАНИЕ М/V»
трубопроводе, т (м3)
Vи= XX.XXXXXX м3
Значение объёма теплоносителя,
Только в модификациях
прошедшего через дополнитель-
КМ-5-1, КМ-5-2, КМ-5-3, КМ-5-4, КМ-5-7
ный канал измерения объёма, м3
Тр = XX.XXXXXX ч
Значение времени работы КМ-5, ч
ГОДОВЫЕ ЗНАЧЕНИЯ
Заголовок подстроки «Годовые
Вход в подстроку - команда «Ввод» (при
значения» (интеграторов)
нажатой клавише «S» нажать и отпустить
клавишу «→»)
ТЕСТЫ
Заголовок подстроки «ТЕСТЫ»
Пункт меню «ТЕСТЫ» отображается
Служебный пункт меню, применя-
только при включенном переключателе
ется при заводских испытаниях
ЕР в платформе подключения
Структура первой строки меню. Подстрока «Годовые значения»
Т а б л и ц а П.2
Вид на дисплее
Расшифровка индикации
Примечания
Qг XX.XXXXXXМВтч
Значение Q по интегратору за по-
следний прошедший год перед об-
нулением, в Гкал или МВт⋅ч
Q2г XX.XXXXXXМВтч
Аналогично, но для интегратора Q2
Только в модификациях
КМ-5-5 и КМ-5-6
M1г XX.XXXXXX т
Аналогично, но для интегратора
(V1г XX.XXXXXХ
M1 (V1)
м3)
M2г XX.XXXXXX т
Аналогично, но для интегратора
В модификации КМ-5-3 вместо M2г (V2г)
(V2г XX.XXXXXX м3)
M2 (V2)
индицируется Mподпг (Vподпг)
M3г XX.XXXXXX т
Аналогично, но для интегратора
Только в модификации КМ-5-6
(V3г XX.XXXXXX м3)
M3 (V3)
M4г XX.XXXXXX т
Аналогично, но для интегратора
(V4г XX.XXXXXX м3)
M4 (V4)
Vиг XX.XXXXXX м3
Аналогично, но для интегратора
Vи
Трг XX.XXXXXX ч
Аналогично, но для интегратора Тр
72
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
Структура первой строки меню. Подстрока ТЕСТЫ
Т а б л и ц а П.3
Вид на дисплее
Расшифровка индикации
Примечания
ТЕСТ ВРЕМ. ВЫКЛ.
Измерение времи удержания питания цифровой
Используются при
части КМ-5 при отключении сетевого питающего
настройке КМ-5 на
напряжения 220 В
заводе-изготовителе.
ТЕСТ WATCHDOG
Проверка на работоспособность микросхемы
Для пользователей
сторожевого таймера
заблокированы
ОЗУ - норма
Результат теста ОЗУ
ПЗУ - норма
Результат теста ПЗУ
ВКЛЮЧЕН. - норма
Результат теста включения
Структура второй строки меню
Т а б л и ц а П.4
Вид на дисплее
Расшифровка индикации
Примечания
W = XX.XXXXXXГк/ч
Тепловая мощность для основного канала
(W= XX.XXXXXX МВт)
тепловой энергии, в Гкал/ч или МВт
W2= XX.XXXXXXГк/ч
Тепловая мощность в дополнительном кана-
Только в модификациях
(W2=XX.XXXXXX МВт)
ле, тепловой энергии в Гкал/ч или МВт
КМ-5-5 и КМ-5-6
G1=XX.XXXXXX т/ч
Массовый (объёмный) расход теплоносителя,
(G1=XX.XXXXXXм3/ч)
через КМ, т/ч (м3/ч)
G2=XX.XXXXXX т/ч
Массовый (объёмный) расход теплоносителя,
В модификации КМ-5-3 вместо
(G2=XX.XXXXXXм3/ч)
через ППС, т/ч (м3/ч)
G2 индицируется Gподп (Gп)
G3=XX.XXXXXX т/ч
Массовый (объёмный) расход теплоносителя,
Только в модификации
(G3=XX.XXXXXXм3/ч)
через дополнительный ППР на подающем
КМ-5-6
трубопроводе, т/ч (м3/ч)
G4=XX.XXXXXX т/ч
Массовый (объёмный) расход теплоносите-
Только в КМ-5-6 конфигураций
(G4=XX.XXXXXXм3/ч)
ля, через дополнительный ПР на обратном
5, 6 и 8 и версии п/о не ниже
трубопроводе, т/ч (м3/ч)
2.60
v1=XX.XXXXXX м/с
скорость теплоносителя
Только для КМ-5 с погружными
преобразователями расхода
t1=
ХXX.XXгр.С
температура теплоносителя в подающем тру-
бопроводе основного канала, тепловой энер-
гии, °С
t2=
ХXX.XXгр.С
Аналогично, но в обратном трубопроводе ос-
Индекс «п» показывает, что
новного канала тепловой энергии, °С
температура t2 измерена тер-
t2п=
ХXX.XXгр.С
мопреобразователя подклю-
ченного к ЭБ ППС.
t2п индицируется только
в модификации КМ-5-3
tх=
ХXX.XXгр.С
Аналогично, но в трубопроводе холодной во-
Индекс «п» показывает, что
ды, °С
температура tх измерена тер-
tхп=
ХXX.XXгр.С
Если tx программируется, в пунктах «tx» и
мопреобразователем подклю-
«txп» индицируется запрограммированное зна-
ченным к ЭБ ППС.
чение tx
tхп индицируется только
в модификации КМ-5-4, КМ-5-7
dt=
ХXX.XXгр.С
Разность температур t1 - t2, °С
t3=
ХXX.XXгр.С
Температуры теплоносителя в трубопроводе
Только в КМ-5-5 и КМ-5-6.
(tгв
ГВС (для КМ-5-5) или в подающем трубопро-
В некоторых версиях
ХXX.XXгр.С)
воде дополнительного канала тепловой энер-
КМ-5-5 вместо t3= индицирует-
гии (для КМ-5-6), °С
ся tгв
t4=
ХXX.XXгр.С
Аналогично, но в обратном трубопроводе до-
Только в КМ-5-6 конфигураций
полнительного канала тепловой энергии, °С
5, 6 и 8 и версии п/о не ниже
2.60
P1=
ХX.XXХХ атм.
Давление теплоносителя в подающем трубо-
(P1=
ХX.XXХХ МПа)
проводе основного канала тепловой энергии,
в кгс/см2 (атм.) или МПа
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
73
Продолжение таблицы П.4
P2=
ХX.XXХХ атм.
Аналогично, но в обратном трубопроводе ос-
(P2=
ХX.XXХХ МПа)
новного канала тепловой энергии, в кгс/см2
(атм.) или МПа
Pх=
ХX.XXХХ атм.
Давление теплоносителя в трубопроводе хо-
Только в модификациях
(Pх=
ХX.XXХХ МПа)
лодной воды, в кгс/см2 (атм.) или МПа
КМ-5-3, КМ-5-4, КМ-5-7
P3=
ХX.XXХХ атм.
Давление теплоносителя в подающем трубо-
Только в модификациях
(P3=
ХX.XXХХ МПа)
проводе дополнительного канала тепловой
КМ-5-5 и КМ-5-6.
энергии, в кгс/см2 (атм.) или МПа
Используется в вычислениях
ρ и h, но не архивируется.
P4=
ХX.XXХХ атм.
Давление теплоносителя в обратном трубо-
Только в КМ-5-6 конфигура-
(P4=
ХX.XXХХ МПа)
проводе дополнительного канала тепловой
ций 5, 6 и 8 и версии п/о не
энергии, в кгс/см2 (атм.) или МПа
ниже 2.60.
Используется в вычислениях
ρ и h, но не архивируется.
tа=
ХXX.XXгр.С
Температура наружного воздуха, °С
Структура третьей строки меню. ОСНОВНАЯ СТРОКА
Т а б л и ц а П.5
Вид на дисплее
Расшифровка индикации
Примечания
ДАТА:ДД-ММ-ГГ
Текущая дата
Вход в редактирование даты - команда
«ввод» (при нажатой клавише «S» нажать
и отпустить клавишу «→»)
Текущее время суток
Вход в редактирование времени - коман-
ВРЕМЯ:ЧЧ:ММ:СС
да «ввод»
ОСНОВНЫЕ ПАРАМ.
Заголовок строки основных пара-
метров
Режим работы КМ-5.
Только для КМ-5-4, КМ-5-7, КМ-5-5 и
РЕЖИМ ХХХХХХХХХХ
Где ХХХХХХХХХХ-ОСНОВНОЙ
КМ-5-6.
(или ЗИМА), «ЛЕТО1», «ЛЕТО2»,
Для модификации КМ-5-4, КМ-5-7 начиная
ЛЕТО3, НЕТ ПОТОКА или НЕШТАТНЫЙ
с аппаратно-программной версии
v 9a_01.53 и выше.
и заголовок подстроки
Вход в подстроку ВВОД РЕЖИМА - ко-
ВВОД РЕЖИМА
манда «ввод».
Индикатор заполнения ППР у КМ и
1-ХХХХ.,2-ХХХХ.
ХХХХ-ПУСТ (ПОЛН)
ППР у ППС теплоносителем
НАСТРОЙКА
Название строки НАСТРОЙКА
ПАРАМ. ОБРАБОТ.
Название строки ПАРАМЕТРЫ ОБ-
РАБОТКИ ИЗМЕРЕННЫХ ВЕЛИЧИН
Название строки ПАРАМЕТРЫ
ПАРАМ. ПРИБОРА
ПРИБОРА
Название подстроки УПРАВЛЕНИЕ
Переход в подстроку - команда «ввод»
УПР.АНАЛИЗОМ ОШ.
АНАЛИЗОМ ОШИБОК
САМОДИАГНОСТИКА
Название подстроки САМОДИАГ-
Переход в подстроку - команда «ввод»
НОСТИКА
Включение счета (интеграторов)
Включение счета - команда «ввод» см.
ВКЛЮЧЕНИЕ СЧЕТА
примечание 2.
П р и м е ч а н и я
1 Выбор режимов работы и модификации даты, времени и любых редактируемых параметров
(хранящихся в EEPROM) возможны только при включённом переключателе ЕР на платформе под-
ключения. Вход в режим редактирования параметров - команда «ввод».
2 Пункт ВКЛЮЧЕНИЕ СЧЁТА необходим, так как после изменения даты или времени с пульта
КМ-5 автоматически переводится в режим ОСТАНОВ СЧЕТА.
74
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
Структура третьей строки меню. Подстрока ОСНОВНЫЕ ПАРАМЕТРЫ
Т а б л и ц а П.6
Р
Обозн
Вид на дисплее
е
Расшифровка индикации
Примечания
в РЭ
д.
N KM-5: ХХХХХХХ
-
н/р
Заводской номер КМ-5
он же - сетевой адрес
ВЕРСИЯ ПО:ХХ.ХХ
-
н/р
Номер программной версии КМ-5
N ППС: ХХХХХХХХ
-
н/р
Заводской номер ППС
Только при исправной связи с ППС
Только при исправной связи с ППС
ВЕР.ПО ППС:ХХ.ХХ
-
н/р
Номер программной версии ППС
(в момент включения)
Условный проход без DN, у ППР
Ду1 X.XXXXXX-XX
-
Для п/о версии 02.60 и старше
КМ
Верхний предел измерения рас-
G1mx X.XXXXXX-XX
Gv1max
хода G1 в м3/ч
Нижний предел измерения рас-
G1mn X.XXXXXX-XX
Gv1min
см. примечание 2
хода G1 в % от Gv1max
Условный проход без DN, у ППР
Ду2 X.XXXXXX-XX
-
Для п/о версии 02.60 и старше
ППС
Верхний предел измерения рас-
G2mx X.XXXXXX-XX
Gv2max
хода G2 в м3/ч
Нижний предел измерения рас-
G2mn X.XXXXXX-XX
Gv2min
см. примечание 2
хода G2 в % от Gv2max
Верхний предел измерения рас-
G3mx X.XXXXXX-XX
Gv3max
только для КМ-5-6
хода G3 в м3/ч
Верхний предел измерения рас-
G4mx X.XXXXXX-XX
Gv4max
только для КМ-5-6
хода G4 в м3/ч
Нижний предел измерений раз-
dtmn X.XXXXXX-XX
dtmin
Редактируемый - с v. 1.80
ности температур dt
П р и м е ч а н и я
1 В колонке РЕД отмечены нередактируемые параметры (н/р), т.е. параметры, которые не могут
быть изменены из меню КМ-5а. Остальные параметры можно модифицировать с помощью проце-
дуры, описанной в п. 3.4 данного РЭ КМ-5.
2 Особое ВНИМАНИЕ обращается на то, что G1mn и G2 mn задаются в процентах от максимума.
По умолчанию задаётся значение 0.1 (1.000000-1).
Структура третьей строки меню. Подстрока ВВОД РЕЖИМА
Т а б л и ц а П.7
Вид на дисплее
Расшифровка индикации
Примечания
Выбор автопереключения режимов
Перебор режимов - клавиши «→» и «←».
или задание режима вручную.
Выбор и выход с сохранением - команда
ВВ.РЕЖИМА:ХХХХХ
Где ХХХХХ - режимы АВТО, ЗИМА,
«ввод», выход без сохранения - команда
«ЛЕТО1», «ЛЕТО2», «ЛЕТО3»
«отмена»
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
75
Структура третьей строки меню. Подстрока НАСТРОЙКА
Т а б л и ц а П.8
Вид на дисплее
Расшифровка индикации
Примечания
Только в модификации КМ-5-6.
КОНФИГУРАЦИЯ
Заголовок подстроки КОНФИГУРАЦИЯ
Вход в подстроку - команда «ввод»
Только в модификации КМ-5-6.
Заголовок подстроки «Выбор архиви-
Переключение M / V (по команде «ввод»)
АРХИВАЦИЯ M/V: M
руемых величин: объёмов (V) или
и одновременно выбор соответствия вы-
масс (M)» и индикация КМ-5
ходного сигнала массовому или объёмно-
му расходу
Заголовок подстроки выбор модифика-
МОДЕЛЬ: КМ-5-N
ции КМ-5 и индикация текущей моди-
Вход в подстроку - команда «ввод»
фикации, N = 1…7
Осуществление выбора модели ППС»
Служебная информация для организаций
МОДЕЛЬ: ППС-5-N
и индикация текущей модификации,
по ремонту и обслуживанию.
N = 2…6
Вход в подстроку - команда «ввод»
Для модификаций КМ-5-1…КМ-5-7 всегда
Выбор вида преобразователя расхода:
полнопроходной.
ПР:ПОГРУЖНОЙ
полнопроходной или погружной
Выбор - команда «ввод»
XXXXXXXX - КОНСТАНТА или РАСЧЁТ-
ALFA: XXXXXXXX
Вывод способа ввода коэффициента α
НЫЙ, только для погружных
Включение/выключение режима оста-
С версии 2.00, ранее при останове Q и Tр
СИНХР.ИНТ.: ВКЛ.
нова интеграторов M и V синхронно с
интеграторы M и V не останавливались
остановом интеграторов Q и Tр
Переключение режима учёта в случае
С версии 2.07, ранее при обнаружении
обнаружения одновременно двух пус-
одновременно двух пустых трубопроводов
ПУСТ.-НЕТ ПОТОКА
тых трубопроводов в КМ-5-4…КМ-5-6:
в КМ-5-4…КМ-5-6: всегда вырабатывался
вырабатывать режим НЕТ ПОТОКА
режим НЕТ ПОТОКА
или режим НЕШТАТНЫЙ
Выбор вида ППР: электромагнитный
ТИП ПР:XXXXXXXXX
XXXXXXXXXXX - ЭЛ.МАГН. или САГ
или САГ (на пар/газ/жидкость)
Выбор режима для tгвс в КМ-5-5: ВЫКЛ
С версии 2.00, ранее настраивалось ими-
Tгвс = T1: ВКЛ.
– измерение, ВКЛ - использование t1
тирующим резистором 75 Ом в цепи tгвс
Выбор соответствия выходного сигна
Выход Gm/Gv: Gm
ла («ток./частот.») измеряемой вели-
Выбор - команда «ввод»
чине Gm или Gv
НСХ W100: 1.3911
Выбор НСХ 1.3911 или 1.3851
Выбор - команда «ввод»
Включение/выключение режима ос-
РАСХОД: ОСРЕДН.
реднения мгновенных значений расхо-
Выбор - команда «Ввод»
(НЕ ОСРЕД.)
да
Включение/выключение передачи ин-
формации во внешний модуль
ВЫХОД LON: ВЫКЛ.
Выбор - команда «ввод»
LonWorks по
каналу RS-485 вых.2
Вход в подпрограмму очистки (обнуле-
Этот пункт меню введен, начиная с версии
ния) архивов после монтажа или в слу-
ПО 1.99. Он отображается только при
ОЧИСТКА АРХИВОВ
чае необходимости очистки всех архи-
включенном переключателе EP в плат-
вов данных КМ-5.
форме подключения.
Индикация режима tx:
Переключение режима tx - команда
tx-ИЗМЕР - tх измеряется
«ввод». Значение tхпр индицируется
РЕЖИМ tx-ХХХХХ
tx-ПРОГР - tх приравнивается запро-
и редактируется в строке ПАРАМЕТРЫ
граммированному значению tхпр
ПРИБОРА
Структура третьей строки меню. Подстрока ВЫБОР МОДИФИКАЦИИ КМ-5
Т а б л и ц а П.9
Расшифровка инди-
Вид на дисплее
Примечания
кации
Выбор модификации
Перебор модификаций - клавиши «→» и «←». Выбор - ко-
ВЫБОР КМ-5-: 6
КМ-5
манда «ввод», выход без сохранения, команда - «отмена»
76
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
Структура третьей строки меню.
Подстрока ВЫБОР МОДИФИКАЦИИ ППС
Т а б л и ц а П.10
Расшифровка инди-
Вид на дисплее
Примечания
кации
Служебная информация для ремонтных и сервисных органи-
ВЫБОР ППС-5-: 6
Выбор модели ППС
заций. Для перебора моделей - клавиши «→» и «←». Выбор
- команда «Ввод», выход без сохранения - «Отмена»
Структура третьей строки меню.
Подстрока ПАРАМЕТРЫ ОБРАБОТКИ ИЗМЕРЕННЫХ ВЕЛИЧИН
Т а б л и ц а П.11
Р
Обозн.
Вид на дисплее
е
Расшифровка индикации
в РЭ
д
t1mх X.XXXXXX-XX
t1max
Верхний предел температуры в подающем трубопроводе (t1)
t1mn X.XXXXXX-XX
t1min
Нижний предел температуры t1 (ред. с версии п/о 1.98)
t1дн X.XXXXXX-XX
t1дн
Нижнее договорное значение температуры t1
t1дв X.XXXXXX-XX
t1дв
Верхнее договорное значение температуры t1
t2mх X.XXXXXX-XX
t2max
Верхний предел температуры в обратном трубопроводе (t2)
t2mn X.XXXXXX-XX
t2min
Нижний предел температуры t2 (ред. с версии п/о 1.98)
t2дн X.XXXXXX-XX
t2дн
Нижнее договорное значение температуры t2
t2дв X.XXXXXX-XX
t2дв
Верхнее договорное значение температуры t2
dtmх X.XXXXXX-XX
dtmax
н/р
Верхний предел разности температур t1-t2 (dt)
Верхний предел температуры в трубопроводе холодной воды
(в КМ-5-3 и КМ-5-4) или в подающем трубопроводе дополнительного
t3mх X.XXXXXX-XX
t3max
теплового канала (далее t3)
t3mn X.XXXXXX-XX
t3min
Нижний предел температуры t3
t3дн X.XXXXXX-XX
t3дн
Нижнее договорное значение температуры t3
t3дв X.XXXXXX-XX
t3дв
Верхнее договорное значение температуры t3
Верхний предел температуры в обратном трубопроводе дополни-
t4mх X.XXXXXX-XX
t4max
тельного канала тепловой энергии (далее t4)
t4mn X.XXXXXX-XX
t4min
Нижний предел температуры t4
t4дн X.XXXXXX-XX
t4дн
Нижнее договорное значение температуры t4
t4дв X.XXXXXX-XX
t4дв
Верхнее договорное значение температуры t4
tаmх X.XXXXXX-XX
tаmax
н/р
Верхний предел температуры атмосферы (tа)
tаmn X.XXXXXX-XX
tаmin
н/р
Нижний предел температуры tа
G1дн X.XXXXXX-XX
Gv1дн
Нижнее договорное значение расхода через КМ (G1)
G1дв X.XXXXXX-XX
Gv1дв
Верхнее договорное значение расхода G1
G2дн X.XXXXXX-XX
Gv2дн
Нижнее договорное значение расхода через ППС (G2)
G2дв X.XXXXXX-XX
Gv2дв
Верхнее договорное значение расхода G2
P1mх X.XXXXXX-XX
P1maх
Верхний предел давления в подающем трубопроводе (P1)
P1mn X.XXXXXX-XX
P1min
Нижний предел давления P1
P1дн X.XXXXXX-XX
P1дн
Нижнее договорное значение давления P1
P1дв X.XXXXXX-XX
P1дв
Верхнее договорное значение давления P1
Р2mх X.XXXXXX-XX
P2maх
Верхний предел давления в обратном трубопроводе (P2)
Р2mn X.XXXXXX-XX
P2min
Нижний предел давления P2
Р2дн X.XXXXXX-XX
P2дн
Нижнее договорное значение давления P2
Р2дв X.XXXXXX-XX
P2дв
Верхнее договорное значение давления P2
Верхний предел давления в трубопроводе холодной воды
Р3mх X.XXXXXX-XX
P3maх
(в КМ-5-3 и КМ-5-4) или в подающем трубопроводе дополнительного
теплового канала (далее P3)
Р3mn X.XXXXXX-XX
P3min
Нижний предел давления P3
Р3дн X.XXXXXX-XX
P3дн
Нижнее договорное значение давления P3
Р3дв X.XXXXXX-XX
P3дв
Верхнее договорное значение давления P3
Верхний предел давления в обратном трубопроводе дополнительно-
Р4mх X.XXXXXX-XX
P4maх
го теплового канала (далее P4)
Р4mn X.XXXXXX-XX
P4min
Нижний предел давления P4
Р4дн X.XXXXXX-XX
P4дн
Нижнее договорное значение давления P4
Р4дв X.XXXXXX-XX
P4дв
Верхнее договорное значение давления P4
П р и м е ч а н и е — Размерности температуры - °С, расхода - м3/ч, давления - кгс/см2 (атм.)
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
77
Структура третьей строки меню. Подстрока ПАРАМЕТРЫ ПРИБОРА
Т а б л и ц а П.12
Вид на дисплее
Назначение
Примечания
Калибровочный коэффициент опорного рези-
Служебные пункты.
KRоп Х.XXXXXX+XX
стора термопреобразователей
KRоп и Rэт доступны для ре-
дактирования только при вклю-
Значение эталонного резистора t1 при
Rэт Х.XXXXXX+XX
ченном переключателе ЕР на
калибровке опорного резистора, Ом
основной плате КМ-5
Коэффициент пересчета первого
Начиная с версии п/о 1.36
Kвх1 Х.XXXXXX+XX
импульсного входа в объём, м3/имп
и выше
Коэффициент пересчета второго
Начиная с версии п/о 2.60
Kвх2 Х.XXXXXX+XX
импульсного входа в объём, м3/имп
и выше
Коэффициент пересчета объёма теплоносите-
Начиная с версии п/о 2.60
Kи1 X.XXXXXX+XX
ля, прошедшего через КМ в выходной им-
и выше. Только для КМ-5-1.
пульсный сигнал, м3/имп
(Примечание 2)
Коэффициент пересчета расхода теплоносите-
Kч1 X.XXXXXX+XX
ля, прошедшего через КМ в выходной частот-
ный сигнал, Гц/(м3/ч) или Гц/(т/ч)
Только для КМ-5-1,
Коэффициент пересчета объёмного (массового)
начиная с версии п/о 1.86, для
расхода теплоносителя, прошедшего через
всех модификаций - с версии
Kч2 X.XXXXXX+XX
ППС в выходной частотный сигнал, Гц/(м3/ч) или
1.98 и выше.
Гц/(т/ч)
См. примечание 2
Коэффициент пересчета объёмного расхода
Kт1 X.XXXXXX+XX
теплоносителя, прошедшего через КМ в выход-
Тип расхода (объёмный или мас-
ной токовый сигнал, мА/(м3/ч) или мА /(т/ч)
совый) зависит от выбора Gm/Gv
Коэффициент пересчета объёмного расхода
в меню «настройка»
Kт2 X.XXXXXX+XX
теплоносителя, прошедшего через ППС в вы-
ходной токовый сигнал, мА/(м3/ч) или мА /(т/ч)
Только для КМ-5-5, где
Параметр выравнивания при превышении G2
KdGm Х.XXXXXX+XX
G2= G1= (G1+ G2)/2
над G1 (KdGm = G2/G1)
при G2>G1 и G2< KdGm⋅G1
Коэффициент усиления операционного усили-
Kоу Х.XXXXXX+XX
См. примечание 3
теля на входе ППС
Kоу и ПДПТ служат для настрой-
Порог срабатывания датчика пустой трубы,
ПДПТ Х.XXXXXX+XX
ки работы датчика пустой трубы
мкВ
С версии 2.33.
Программируемое значение температуры хо-
Используется при включенном ре-
txпл X.XXXXX-XX
лодной воды в летний период, °С
жиме «tх-ПРОГР» (см. таблицу
П. 11) и в КМ-5-1 в режиме ТВСТ
С версии 2.33
Программируемое значение температуры хо-
Используется при включенном ре-
txпз X.XXXXX-XX
лодной воды в зимний период, °С
жиме «tх-ПРОГР» (см. таблицу
П. 11) и в КМ-5-1 в режиме ТВСТ
Дата перехода на летнее значение температу-
С версии 2.33
ДАТА txпл:XX-XX
ры холодной воды (дд-мм)
дд - день, мм - месяц
Дата перехода на зимнее значение температу-
С версии 2.33
ДАТА txпз:XX-XX
ры холодной воды (дд-мм)
дд - день, мм - месяц
До версии 2.33
Программируемое значение температуры хо-
Используется при включенном ре-
txпр X.XXXXX-XX
лодной воды, °С
жиме «tх-ПРОГР»
(см. таблицу П. 11)
Программируемое значение давления холод-
Только для КМ-5-5 и КМ-5-6, на-
Рxпр X.XXXXX-XX
ной воды, °С
чиная с версии 1.60
P1Lm X.XXXXX-XX
P1Lm - верхний предел измерений по ПД1 (ат)
I1mx X.XXXXX-XX
I1mx - макс. ток (мА), генерируемый ПД1
С версии 2.33
I1mn X.XXXXX-XX
I1mn - ток (мА), генерируемый ПД1 при P=0 ат.
78
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
Продолжение таблицы П.12
P2Lm X.XXXXX-XX
P2Lm - верхний предел измерений по ПД2 (ат)
I2mx X.XXXXX-XX
I2mx - макс. ток (мА), генерируемый ПД2
С версии 2.33
I2mn X.XXXXX-XX
I2mn - ток (мА), генерируемый ИД1 при P=0 ат.
Калибровочный коэффициент опорного рези-
KRI1 X.XXXXX-XX
С версии 2.33
стора ПД1
Калибровочный коэффициент опорного рези-
KRI2 X.XXXXX-XX
С версии 2.33
стора ПД2
P1а2 X.XXXXX-XX
До версии 2.33.
P1а1 X.XXXXX-XX
См. приложение И «Методика оп-
Коэффициенты полинома 2-й степени градуи-
ределения коэффициентов поли-
ровочной кривой датчиков давления P1
P1а0 X.XXXXX-XX
нома градуировочных кривых дат-
чиков давления»
Р2а2 X.XXXXX-XX
Коэффициенты полинома 2-й степени градуи-
Р2а1 X.XXXXX-XX
ровочной кривой датчиков давления P2
Р2а0 X.XXXXX-XX
Р3а2 X.XXXXX-XX
До версии 2.33.
Коэффициенты полинома 2-й степени градуи-
Р3а1 X.XXXXX-XX
ровочной кривой датчиков давления P3
Р3а0 X.XXXXX-XX
См. примечание 5
Р4а2 X.XXXXX-XX
Коэффициенты полинома 2-й степени градуи-
Р4а1 X.XXXXX-XX
ровочной кривой датчиков давления P4
Р4а0 X.XXXXX-XX
Индикация/ввод внутреннего иаметра трубо-
Dвнт X.XXXXX-X
провода для погружного ПР, мм
Индикация/ввод эффективной глубины погру-
Y
X.XXXXX-XX
жения датчика скорости, мм
Только для ПР погружного типа
для трубопроводов большого
Индикация и непосредственный ввод
ALFA X.XXXXX-XX
диаметра
коэффициента α (см. Примечание 4)
(например, ПР-Б1 или ПР-Б3)
Индикация/ввод диаметра погружного датчика
dдс X.XXXXX-XX
скорости, мм
Индикация/ввод реальной глубины погружения
h
X.XXXXX-XX
датчика скорости, мм
Вход в меню редактирования всех параметров
С версии 2.02 во всех моделях
ПАРАМЕТРЫ ППС
ППС по номеру параметра.
кроме КМ-5-1
Отображение «условного» (измеряемого ППС
Gi= X.XXXXX-XX
С версии 2.02
или частотомером) расхода.
tпр= ХXX.XXгр.С
Температура внутри ЭБ модуля КМ-5, °С
С версии 1.59 и выше
П р и м е ч а н и я
1 ДАТЧИК ПУСТОЙ ТРУБЫ - это дополнительная функция измерительно-вычислительного
блока ЭБ и ППС, использующая сигнал от электродов стандартных электромагнитных преобразова-
телей расхода и не требующая подключения дополнительных датчиков.
2 — В модификации КМ-5-1, если Kи1 = 0, клеммы А2, В2 являются выходом «RS-485», а при
Kи1 ≠ 0 А2, В2 являются импульсным выходом.
3 — «ПДПТ» - порог срабатывания датчика пустой трубы, выраженный в микровольтах на вхо-
де операционного усилителя. Для стандартного исполнения КМ-5 с датчиком пустой трубы (аппаратно
программной версии v 9b_01.44 или выше) его значение должно быть в пределах от 20 до 80 мкВ.
Стандартное значение коэффициента усиления операционного усилителя - 13,6 при установке рези-
стора
3,9 КОм в цепи обратной связи усилителя AD620 и при использовании первичных
преобразователей расхода ПР. Формула для расчёта коэффициента усиления этого усилителя
по резистору обратной связи (R выражено в КОм) следующая: Коу = 49,4КОм / R + 1.
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
79
4 — ALFA или α - отношение средней скорости теплоносителя в измерительном сечении тру-
бопровода к локальной скорости в измерительной точке датчика скорости (только для КМ-5 с погруж-
ными преобразователями расхода типа для трубопроводов большого диаметра). Если в подстроке
НАСТРОЙКА задать «ALFA: РАСЧЁТНЫЙ», то КМ-5 рассчитает α по полиному и заменит старое зна-
чение в пункте «ALFA» на рассчитанное, если задать «ALFA: КОНСТАНТА», то будет использоваться
значение α, заданное в пункте «ALFA».
5 — Коэффициенты полиномов для Р3 и Р4 вводятся как параметры ППС 37…39 и 44…46 со-
ответственно (см. приложение С) из подменю ПАРАМЕТРЫ ППС. С версии ППС 2.33 коэффициенты
полинома a2, a1, a0 заменены на PLm, Imx, Imn соответственно.
Структура третьей строки меню. Подстрока УПРАВЛЕНИЕ АНАЛИЗОМ ОШИБОК
Т а б л и ц а П.13
Вид на дисплее
Расшифровка индикации
Примечания
АНАЛИЗ G1mn:ВЫКЛ
Вкл/выкл регистрации и реакции на событие G1<G1min
Включение/
выключение
АНАЛИЗ G2mn:ВЫКЛ
Вкл/выкл регистрации и реакции на событие G2<G2min
производится
по команде
АНАЛИЗ t3mn:ВЫКЛ
Вкл/выкл регистрации и реакции на событие t3< t3min
«ввод»
Структура третьей строки меню. Подстрока САМОДИАГНОСТИКА
Т а б л и ц а П.14
Вид на дисплее
Расшифровка индикации
Примечания
Контроль соответствия установленным пределам из-
UG НОРМА
мерений для канала измерения напряжения с электро-
(UG > НОРМЫ)
дов электромагнитных ППР
IG НОРМА
Контроль соответствия тока питания катушек электро-
(IG > НОРМЫ)
магнитных ППР
(IG < НОРМЫ)
Цепь t НОРМА
Контроль цепи преобразователя температуры
(Цепь t НЕИСПР)
Цепь P НОРМА
Контроль цепи преобразователя давления
(Цепь P НЕИСПР)
Режим, в котором находится КМ-5:
состояние СЧЕТ
СЧЕТ - режим накопления интеграторов,
(состояние СТОП)
СТОП - счет остановлен
чт RTC НОРМА
Контроль чтения из RTC (часов реального времени)
(чт RTC НЕИСПР)
зп RTC НОРМА
Контроль записи в RTC
(зп RTC НЕИСПР)
чт EEPROM НОРМА
Контроль чтения из EEPROM (энергонезависимой па-
(чт EEPROM НЕИСПР)
мяти)
зп EEPROM НОРМА
Контроль записи в EEPROM
(зп EEPROM НЕИСПР)
EEPROM Кбит 2*512
Тип микросхем EEPROM: 2*512, 3*512 или 4*256
содержание .. 3 4 5 6 ..
