ТЕПЛОСЧЁТЧИКИ КМ-5 МОДИФИКАЦИИ КМ-5-1, КМ-5-7. Руководство - часть 4

48

4 Соединение через модемы

Стандартные Hayes-совместимые внешние модемы можно использовать для связи с отдельным

КМ-5 или с несколькими КМ-5, объединёнными сетью по линиям связи RS-485.

Для этого в качестве преобразователя интерфейса RS-485 в RS-232 необходимо использовать адап-

тер периферии АП-5.

Кроме того, установленный со стороны КМ-5 модем необходимо запрограммировать на пассивную

работу.

Для этого необходимо подключиться к модему с персонального компьютера в режиме терминала

на скорости 9600 Бод без контроля чётности и командами модема в соответствии с руководством на

модем выполнить следующие действия:

- отключить эхо и выдачу ответов;

- отключить реакцию на сигналы DTR и RTS;

- установить тип линии связи (коммутируемая или выделенная);

- для коммутируемой линии установить автоматический переход к соединению и в режим данных

после определённого количества звонков;

- отключить буферизацию MNP;

- сохранить регистры модема в его энергонезависимой памяти в одном из профилей загрузки и

установить этот профиль в качестве профиля по умолчанию.

Модем соединяется с АП-5 кабелем-удлинителем.

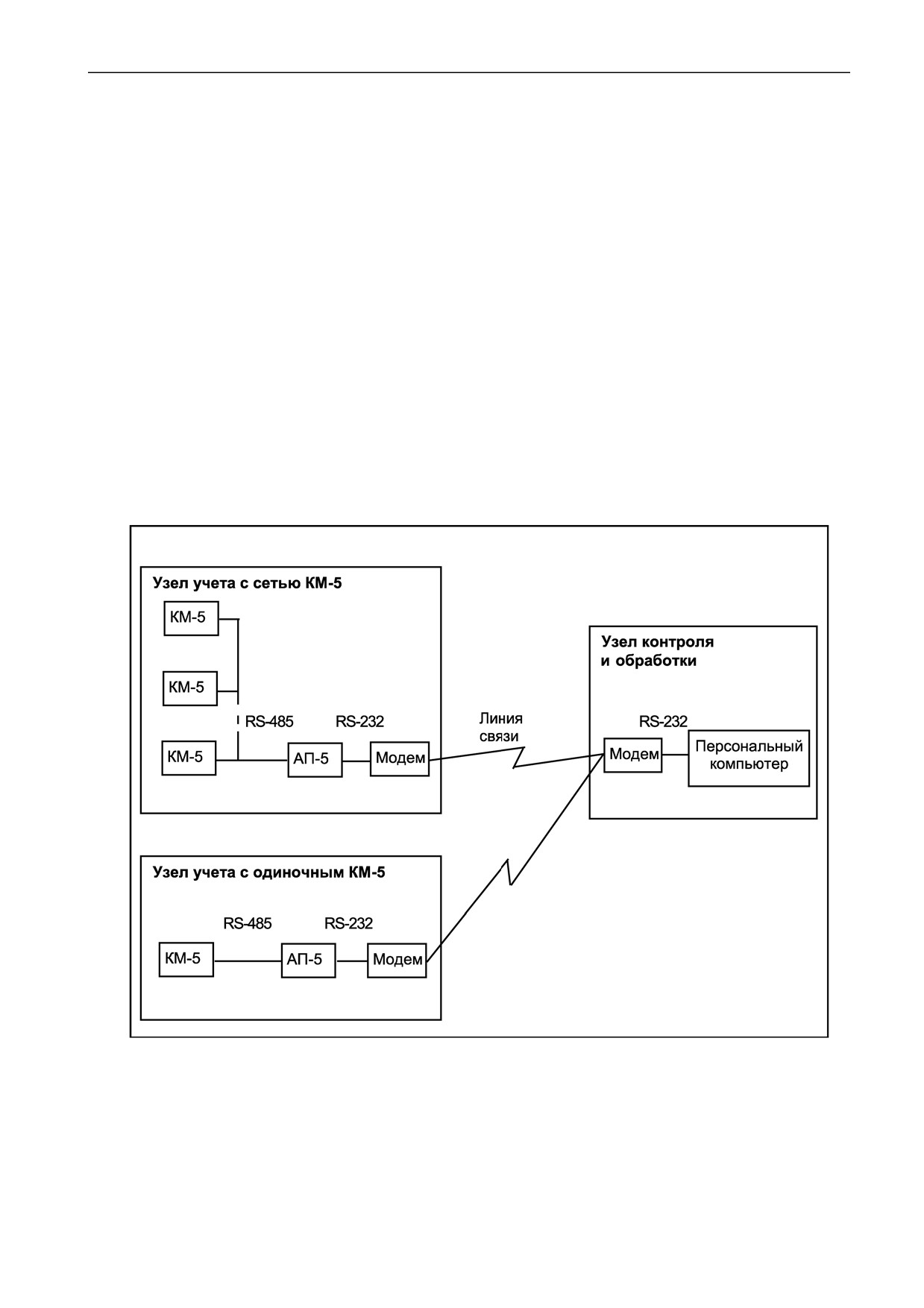

Схема организации модемных связей приведена на рисунке Д.4.

Рисунок Д.4 — Схема организации модемных связей

49

ПРИЛОЖЕНИЕ Е

(справочное)

Лист 1

МОДИФИКАЦИИ КМ-5-1… КМ-5-7

СХЕМЫ ВКЛЮЧЕНИЯ И АЛГОРИТМЫ ВЫЧИСЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ

Схемы включения модификаций КМ-5-1 и КМ -5-2 приведены на рисунке Е.1.

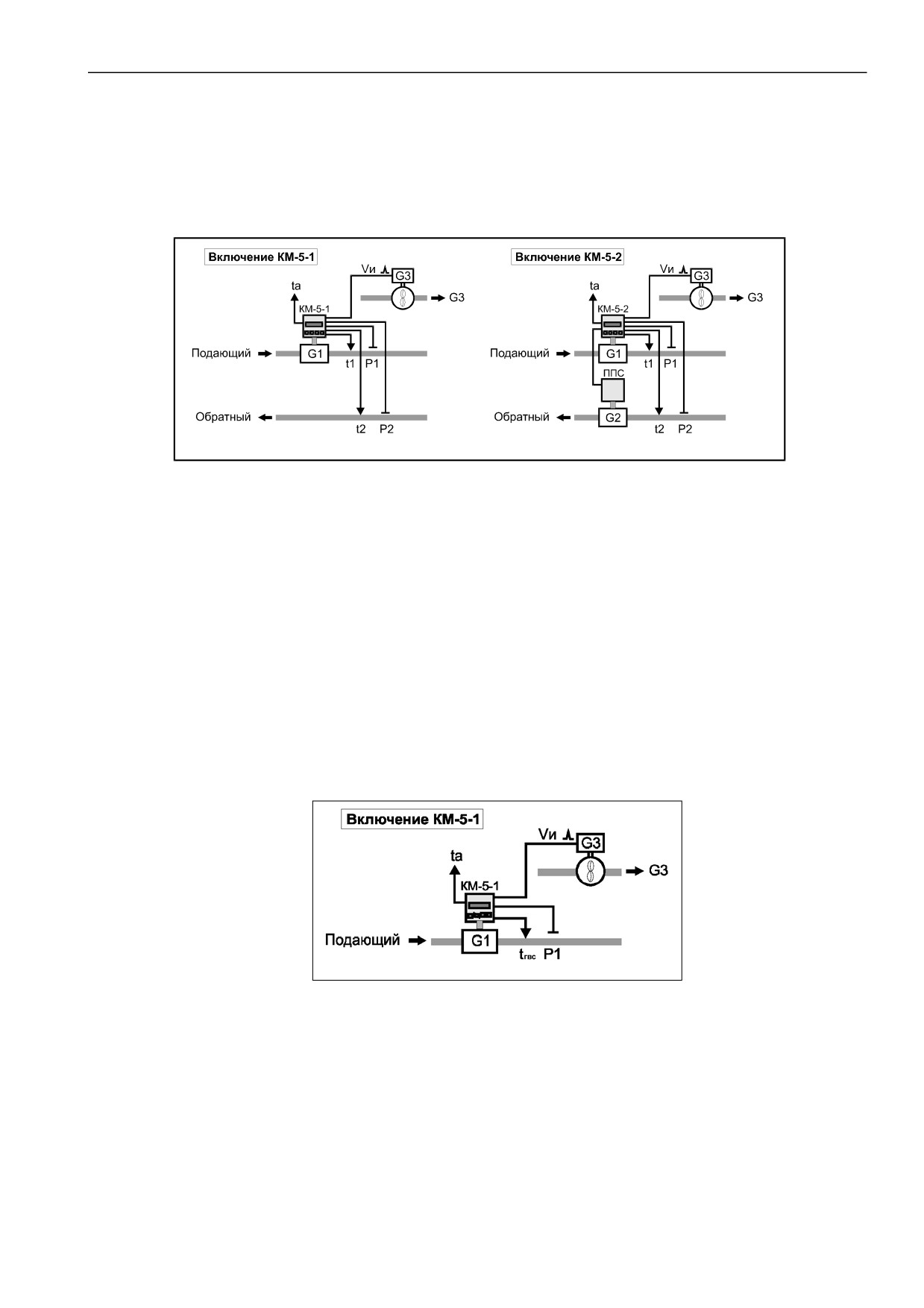

Рисунок Е.1 — Схемы включения модификаций КМ-5-1 и КМ-5-2

Алгоритм вычисления тепловой энергии:

Q = Q_Σ = M1•(h1 - h2)

Архивируемые величины:

- Q -тепловая энергия, Гкал;

- M1, V1 - масса и объём теплоносителя, прошедшего через КМ, т и м³;

- M2, V2 - масса и объём теплоносителя, прошедшего через ППС, т и м³ (только для КМ-5-2);

- Vи - объём теплоносителя, прошедшего через ПО с импульсным выходом, т и м³. Масса М, т - с

версии v2.24;

- t1, t2 - температура теплоносителя в подающем и обратном трубопроводах, °С;

- tа - температура наружного воздуха, °С;

- P1, P2 - давление теплоносителя в подающем и обратном трубопроводах, кгс/см² (атм);

- Тр - время работы прибора, ч.

П р и м е ч а н и е — В схемах включения приложения Е обозначения соответствуют п.1 примечаний

на с.6 данного РЭ КМ-5, где КМ состоит из ПРЭ и ВУ, а ППС состоит из ПРЭ без ВУ.

Включение КМ-5-1 для тупиковой системы горячего водоснабжения

Рисунок Е.2 — Включение КМ-5-1 для тупиковой системы горячего водоснабжения

Алгоритм вычисления тепловой энергии:

Q = Q_Σ = M_гвс•(h_гвс - h_хв)

Архивируемые величины:

- Q -тепловая энергия, Гкал;

- M_гвс, V_гвс - масса и объём теплоносителя, прошедшего через КМ, т и м³;

- tгвс - температура теплоносителя в трубопроводе, °С;

- P1- давление теплоносителя в трубопроводе, кгс/см² (атм).

П р и м е ч а н и е — Начиная с версии п/о 2.33, для перевода теплосчётчика модификации КМ-5-1 в

режим учёта ТВСТ достаточно перемкнуть клеммы +J2, +T2, -J2, -T2. В предыдущих версиях датчик тем-

пературы холодной воды tхв заменяется резистором номиналом от 120 до 150 Ом, величина температуры

холодной воды устанавливается как договорное значение из меню КМ-5.

50

ПРИЛОЖЕНИЕ Е

Лист 2

Модификация КМ-5-3.

Схема включения и алгоритм вычисления тепловой энергии

Vи

Источник теплоты

G3

tа

G3

КМ-5-3

G1

Подающий

t1к

P1

ППС

Обратный

t2п

t2к

P2

Подпиточный

G2

Холодная вода,

используемая

для подпитки

Px tхп

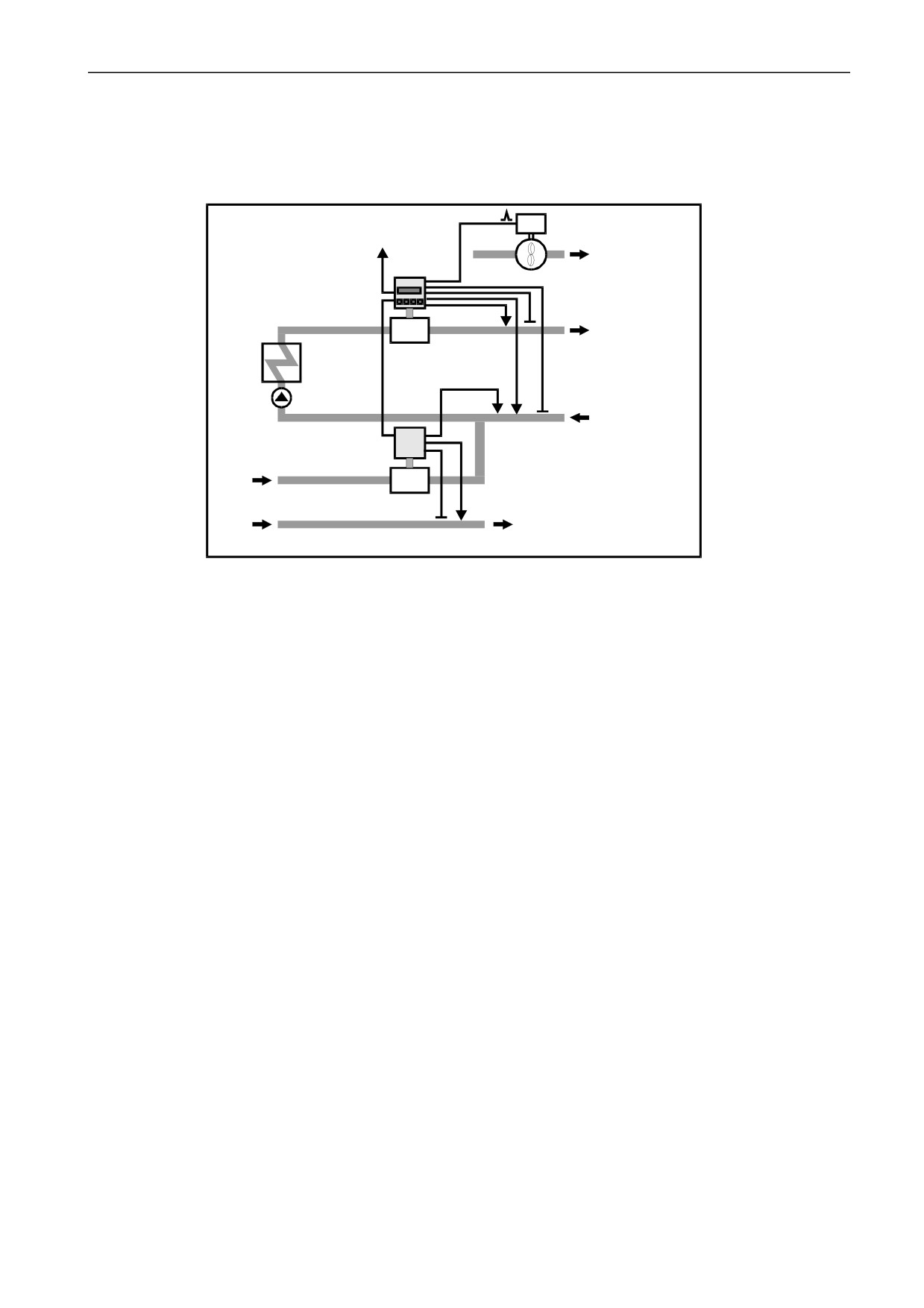

Рисунок Е.3 — Схема включения КМ-5-3

Алгоритм вычисления тепловой энергии:

Q = M1•(h1к - h2к) + Mподп•(h2п - hxп),

где h1к = h(t1к), h2к = h(t2к), h2п = h(t2п) и hхп = h(tхп). Индексы «к» и «п» обозначают наименование

электронного блока, к которому подключаются термопреобразователи. Индекс «к» соответствует КМ;

индекс «п» - ППС.

Архивируемые величины:

- Q -тепловая энергия, Гкал;

- M1, V1 - масса и объём теплоносителя, прошедшего через ТС, т и м³;

-

Mподп, Vподп - масса и объём теплоносителя, прошедшего через ППС, установленный

на подпиточном трубопроводе, т и м³;

- Vи - объём теплоносителя, прошедшего через дополнительный преобразователь расхода с

импульсным выходом, м³;

- t1, t2 - температура теплоносителя в подающем и обратном трубопроводах, °С;

- tхп - температуры холодной воды, °С;

- tа - температура наружного воздуха, °С;

- P1, P2 и Pх

- давление теплоносителя в подающем, обратном и подпиточном

трубопроводах, кгс/см² (атм);

- Тр - время работы КМ-5, ч.

51

ПРИЛОЖЕНИЕ Е

Лист 3

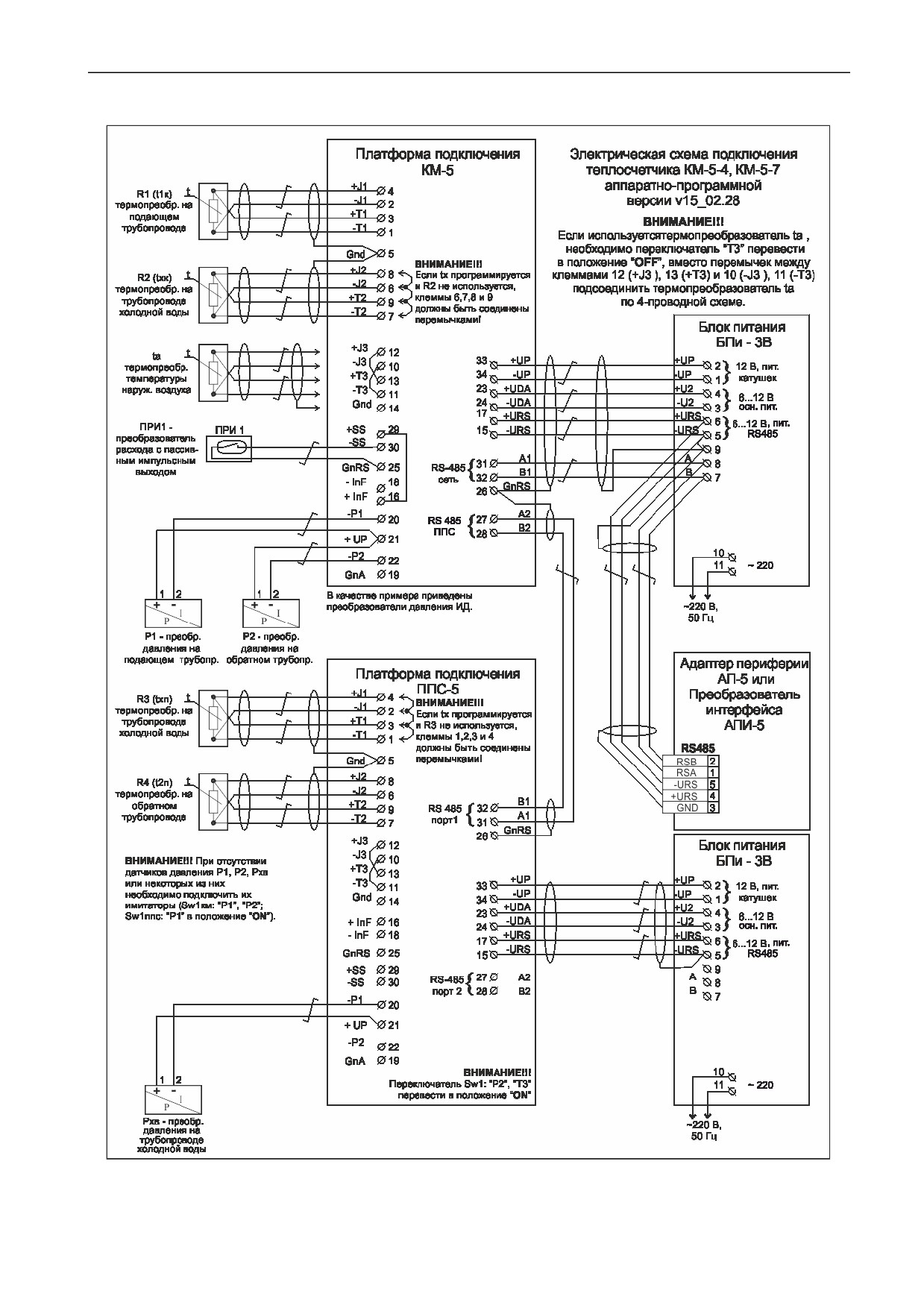

Модификации КМ-5-4; КМ-5-7.

Схемы включения и алгоритмы вычисления тепловой энергии

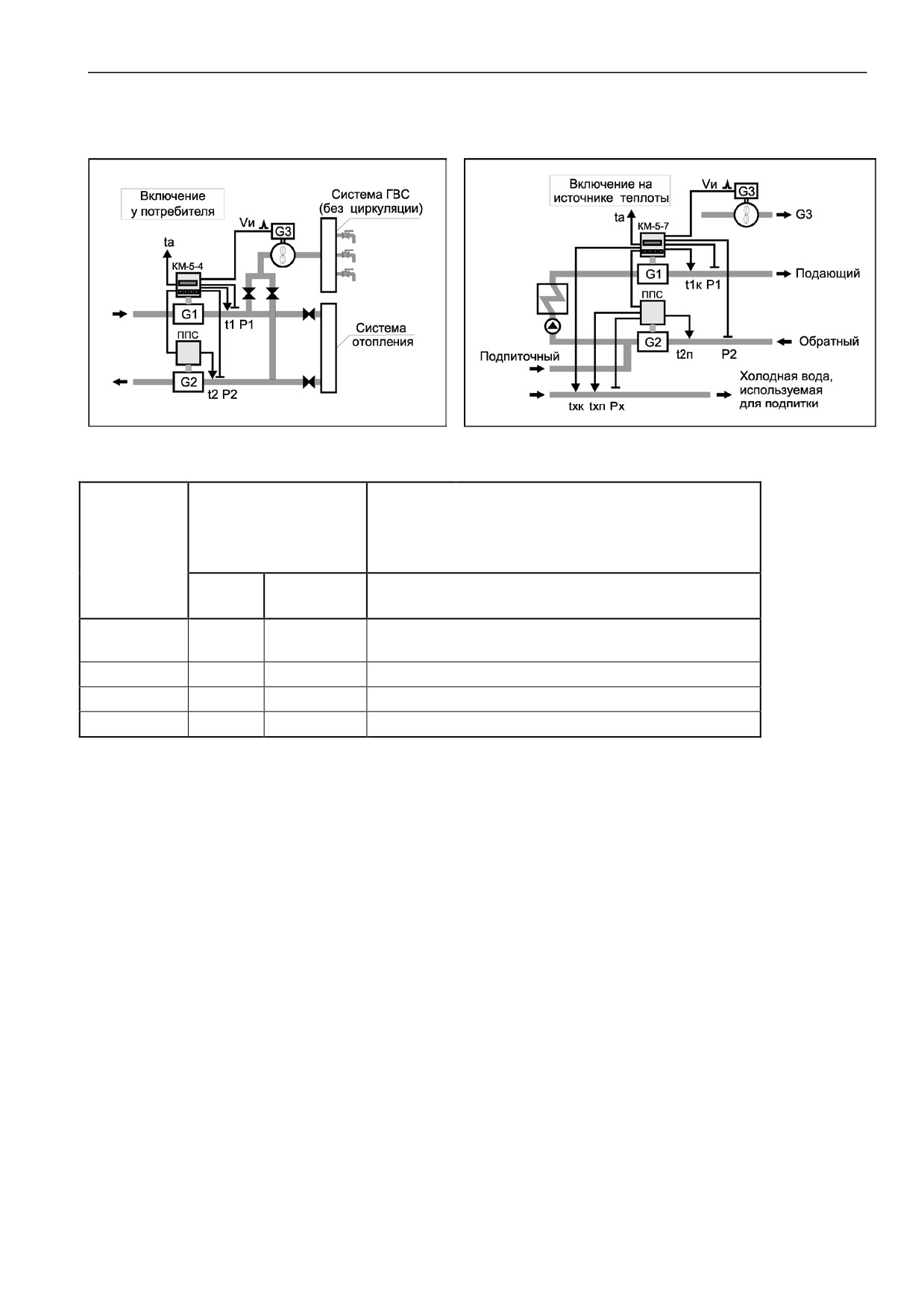

Рисунок Е.4 — Алгоритм вычисления тепло-

Рисунок Е.5 — Алгоритм вычисления тепловой

вой энергии для КМ-5-4

энергии для КМ-5-7

Критерий переключе-

ния в режиме АВТО:

Алгоритм вычисления тепловой мощности в канале

массовый расход че-

измерения тепловой энергии

рез

Режим

КМ и ППС

КМ

ППС

W

ОСНОВНОЙ

G1

G2

G1•(h1 -hxк) - G2•(h2-hxп)

(или ЗИМА)

Лето-1

G1

0 или ПТ

G1•(h1 -hx)

Лето-2

0 или ПТ

-G2

G2•( h2-hx)

Лето-3

G1

-G2

(G1+ G2)•(h*-hx)

П р и м е ч а н и е — При использовании КМ-5 на источнике тепловой энергии (КМ-5-7) применяется

только режим ОСНОВНОЙ. Подробное описание всех режимов работы приведено в п. 1.1.6 «Режимы

работы КМ-5».

Архивируемые величины:

- Q - тепловая энергия, Гкал;

- M1, V1 - масса и объём теплоносителя, прошедшего через КМ, т и м³;

- M2, V2 - масса и объём теплоносителя, прошедшего через ППС, т и м³;

- Vи - объём теплоносителя через преобразователь объёма с импульсным выходом, м³;

- t1, t2 - температура теплоносителя в подающем и обратном трубопроводах, °С;

- tх - температуры холодной воды, °С;

- tа - температура наружного воздуха, °С;

- P1, P2, Рх - давление теплоносителя в подающем, обратном и подпиточном трубопроводах,

кгс/см² (атм);

-Тр - время работы прибора, ч.

П р и м е ч а н и е — У потребителя значение температуры холодной воды (tx) программируется и

может быть изменено из меню КМ-5. На источнике теплоты значения температуры и давления холодной

воды измеряются и архивируются, причём температура холодной воды для подпитки измеряется двумя

термопреобразователями tхк и tхп из двух комплектов подобранных термопреобразователей. Первый

комплект при этом подключён к КМ, а второй - к ППС.

52

ПРИЛОЖЕНИЕ Е

Лист 4

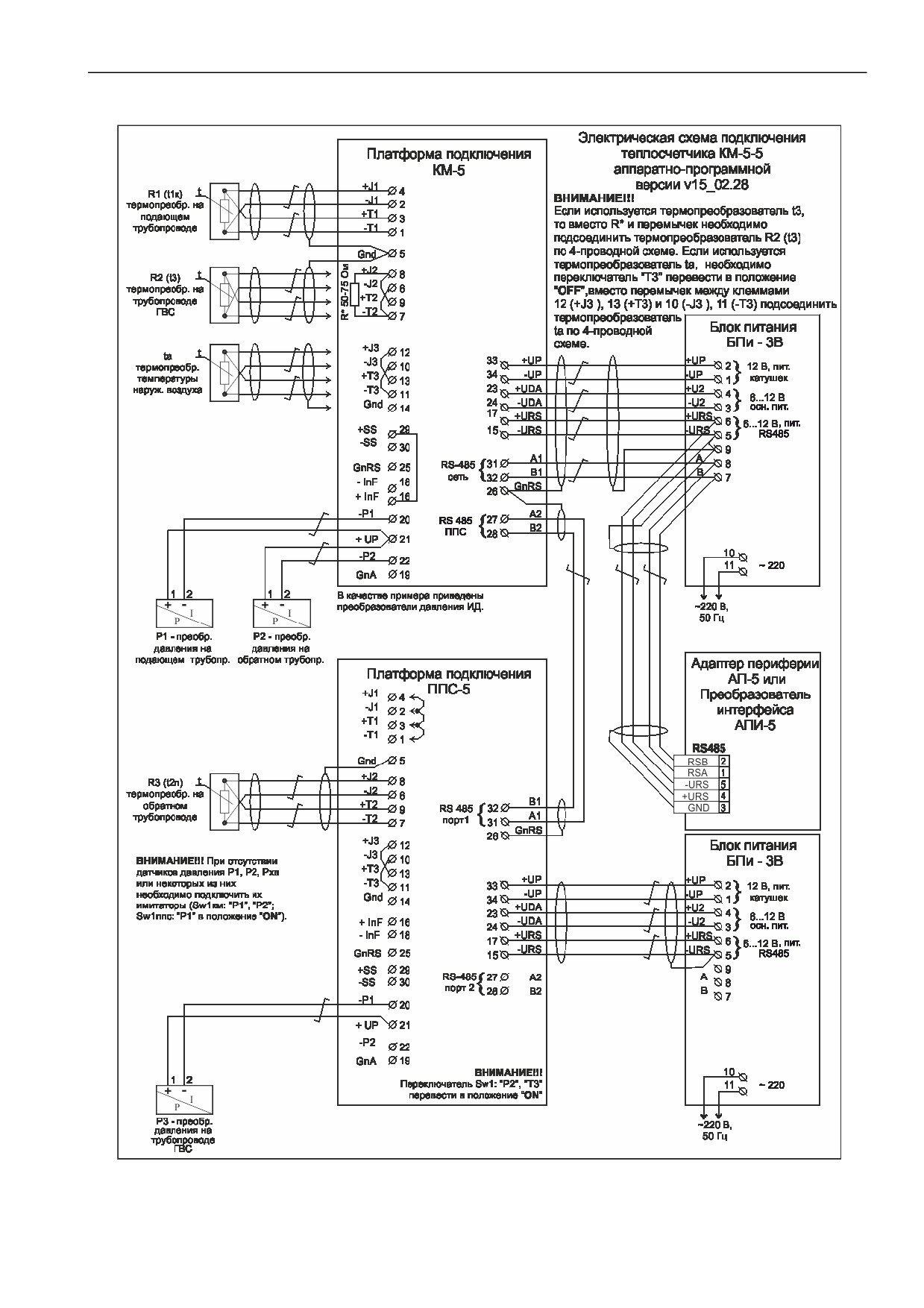

Модификация КМ-5-5.

Схема включения и алгоритмы вычисления тепловой энергии

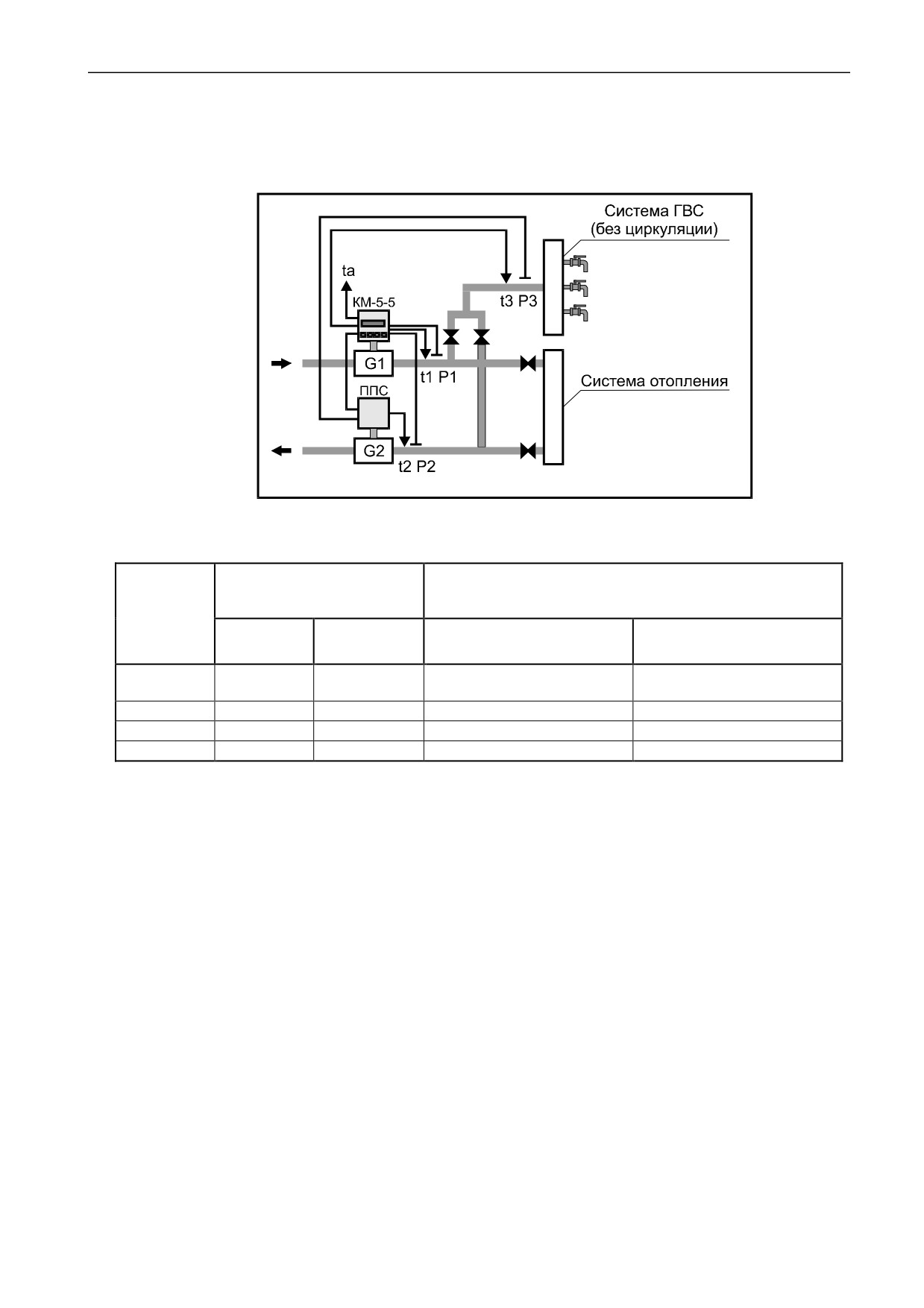

Рисунок Е.7 — Схема включения КМ-5-5

Алгоритм вычисления тепловой энергии модификации КМ-5-5.

Критерий переключения в

Алгоритм вычисления тепловой мощности для кана-

режиме АВТО: массовый

лов тепловой энергии

расход через КМ и ППС

Режим

Основной канал

Дополнительный

КМ

ППС

W = W_Σ

W2 = Wгвс

ЗИМА

G1

G2

G1•(h1 - hx) - G2•(h2-hx)

(G1- G2)•(hгвс-hx)

(Основной)

Лето-1

G1

0 или ПТ

≡ Wгвс

(G1-0)•(hгвс-hx)

Лето-2

0 или ПТ

-G2

≡ Wгвс

( 0+ G2)•(hгвс-hx)

Лето-3

G1

-G2

≡ Wгвс

(G1+ G2)•(hгвс-hx)

П р и м е ч а н и е — Подробное описание всех режимов работы приведено в п. 1.1.6 «Режимы рабо-

ты КМ-5».

Архивируемые величины:

- Q - тепловая энергия по основному каналу, Гкал;

- Q2 -тепловая энергия по дополнительному каналу, Гкал;

- M1, V1 - масса и объём теплоносителя, прошедшего через ТС, т, м³;

- M2, V2 - масса и объём теплоносителя, прошедшего через ПРЭ, т, м³;

-t1, t2 - температура теплоносителя в подающем и обратном трубопроводах, °С;

- t3 - температура теплоносителя в трубопроводе ГВС, °С;

- tа - температура наружного воздуха, °С;

- P1, P2 - давление теплоносителя в подающем и обратном трубопроводах, кгс/см² (атм);

- Тр - время работы прибора, ч.

П р и м е ч а н и я

1 Значение температуры холодной воды (tx) программируется и может быть изменено из меню КМ-5.

2 hгвс

- энтальпия теплоносителя, подающегося в систему ГВС, соответствующая температуре tгвс

(в старой редакции «Руководства по эксплуатации КМ-5» на рисунке tгвс обозначена как t3). Если tгвс

не измеряется, то в зависимости от режима работы и модификации КМ-5 для расчёта hгвс в качестве

tгвс используются значения температур, приведенные в таблице 9 п. 1.1.6 «Режимы работы КМ-5».

53

ПРИЛОЖЕНИЕ Е

Лист 5

Модификация КМ-5-6.

Схема включения и алгоритмы вычисления тепловой энергии

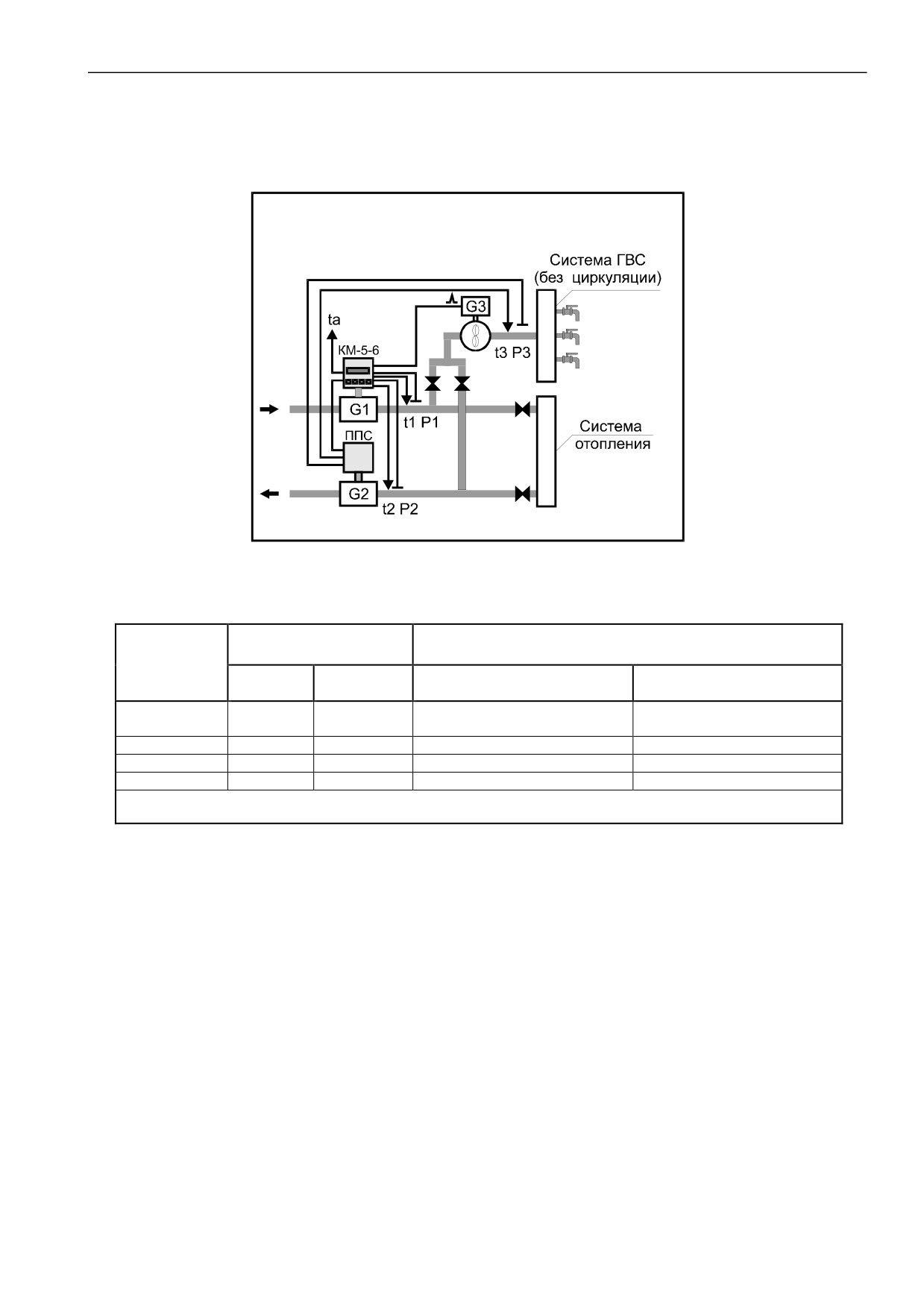

Рисунок Е.8 — Схема включения КМ-5-6

Алгоритм вычисления тепловой энергии в модификации КМ-5-6.

Массовый расход че-

Тепловая мощность для каналов тепловой энергии

рез КМ и ППС

Режим

КМ

ППС

Основной канал

Дополнительный

W = W_Σ

W2 = Wгвс

ОСНОВНОЙ

G1

G2

G1• (h1 -hx) - G2•(h2-hx)

G3•(hгвс-hx)

«Лето-1»

G1

0 или ПТ

G1•(h1 -hx)

≡ W_Σ

«Лето-2»

0 или ПТ

-G2

G2•( h2-hx)

≡ W_Σ

«Лето-3»

G1

-G2

(G1+ G2)•(h*-hx)

≡ W_Σ

П р и м е ч а н и е — Подробное описание всех режимов работы приведено в п. 1.1.6 «Режимы

работы КМ-5».

Архивируемые величины:

- Q - тепловая энергия по основному каналу, Гкал;

- Q2 - тепловая энергия по дополнительному каналу, Гкал;

- M1 (V1) - масса (или объём) теплоносителя, прошедшего через КМ, т, м³;

- M2 (V2) - масса (или объём) теплоносителя, прошедшего через ППС, т, м³;

- M3 (V3) - масса (или объём) теплоносителя, прошедшего через ПО, м³;

- t1, t2 - температура теплоносителя в подающем и обратном трубопроводах, °С;

- t3 - температура теплоносителя в трубопроводе ГВС, °С;

- tа - температура наружного воздуха, °С;

- P1, P2 - давление теплоносителя в подающем и обратном трубопроводах, кгс/см² (атм);

- Тр - время работы прибора, ч.

П р и м е ч а н и е

В модификации КМ-5-6 архивируются или только значения накопленных масс, или только значения

накопленных объёмов. Выбор варианта архивирования осуществляется из меню КМ-5. При изготов-

лении установлен вариант МАССА.

56

ПРИЛОЖЕНИЕ К

(справочное)

ПРЕДСТАВЛЕНИЕ В МЕНЮ ПАРАМЕТРОВ КМ-5

ЧИСЕЛ В ФОРМАТЕ С ПЛАВАЮЩЕЙ ТОЧКОЙ И ИХ РЕДАКТИРОВАНИЕ

1) Настраиваемые параметры и некоторые константы формата с плавающей точкой представлены в

меню КМ-5 в формате соответствующем E-формату при распечатке в любом компьютере,

за исключением отсутствия самой буквы E, отделяющей мантиссу от показателя степени числа

десять. Например, число 0.01234567, имеющее вид в компьютерном E-формате 1.234567Е-2, на

экране КМ-5 будет выглядеть так: 1.234567-02. Показатель степени со знаком означает, на сколько

знаков надо перенести десятичную точку влево (если знак показателя «минус») или вправо (если

знак показателя «плюс»).

2) Расположение числа на экране КМ-5 в любом пункте меню параметров одинаковое. Число распо-

лагается в позициях экрана с 5-ой по 16-ю. В 5-ой позиции располагается знак числа: для положи-

тельных чисел знак не отображается (отображается пробел), для отрицательных чисел отобража-

ется минус. В 6-ой позиции отображается целая часть числа. В 7-ой позиции всегда отображается

точка. В позициях с 8-ой по 13-ю отображаются шесть знаков дробной часть числа, что приблизи-

тельно соответствует полной точности хранения числа в формате с плавающей точкой.

В позициях с 14-ой по 16-ю отображается показатель степени числа десять, причем в 14 позиции

знак этого показателя (плюс или минус), а в 15-ой и 16-ой значение этого показателя. Пример вы-

вода максимального значения расхода, равного 60 м³/ч:

G1mx 6.000000+01

Обозначение

Значение показателя степени

величины

Знак показателя степени

Знак числа

(+ отображается пробелом)

Значащие цифры числа (мантисса)

3) Редактирование производится согласно описанию КМ-5: вход в редактирование - нажатием соче-

тания команды «Ввод» (при нажатой клавише «S» нажать клавишу «стрелка вправо»), выбор по-

зиции - горизонтальными стрелками, перебор значений по возрастанию - нажатием клавиши

«стрелка вниз», перебор значений по убыванию нажатием сочетания клавиш «S» + «стрелка

вниз», запоминание набранного значения - нажатием сочетания «Ввод», отмена изменений - на-

жатием сочетания команды «Отмена» (при нажатой клавише «S» нажать клавишу «стрелка вле-

во»). В каждой позиции при переборе значений меняются только разрешенные символы: в цифро-

вых позициях - цифры от 0 до 9, в позиции знака числа - пробел или минус, в позиции знака пока-

зателя степени - плюс или минус.

4) Примеры представления некоторых чисел:

Число

Представление в Е-формате

Представление на дисплее

1

1.0e+0

1.000000+00

3

3.0e+0

3.000000+00

0.1

1.0e-1

1.000000-01

0.001

1.0e-3

1.000000-03

-0.1

-1.0e-1

-1.000000-01

160

1.6e+2

1.600000+02

20

2.0e+1

2.000000+01

57

ПРИЛОЖЕНИЕ Л

(обязательное)

ПЛАТФОРМА ПОДКЛЮЧЕНИЯ ВЕРСИИ 15В

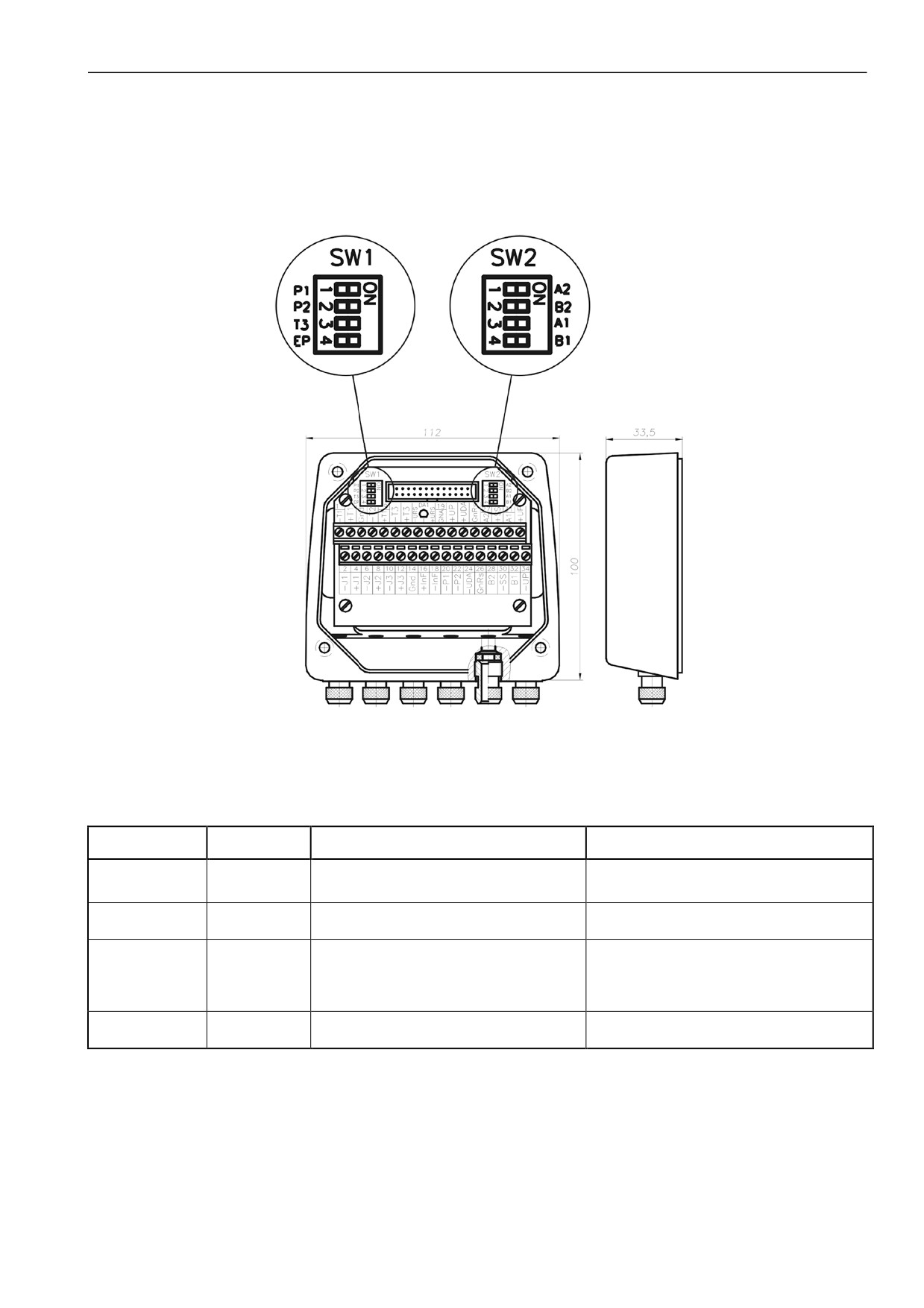

На рисунке Л.1 показан общий вид платформы подключения версии 15 В, где SW1 и SW2 — DIP пере-

ключатели вида SWD1-4.

Рисунок Л.1

Характеристики SW1 приведены в таблице Л.1

Т а б л и ц а Л.1

Обозначение

Состояния

Функциональное назначение

Комментарии

позиции

подключение/отключение имита-

При установке ПД1 — P1 перевести

P1

ON/OFF

тора датчика давления P1

в положение OFF

подключение/отключение имита-

При установке ПД2 — P2 перевести

P2

ON/OFF

тора датчика давления P2

в положение OFF

подключение/отключение имита-

При переводе переключателя в по-

тора датчика температуры ta (на-

ложение ON — установить пере-

T3

ON/OFF

ружного воздуха)

мычки между клеммами 12(+J3),

13(+T3) и 10(-J3), 11(-T3)

разрешение/запрещение режима

EP

ON/OFF

настройки прибора

Характеристики SW2 приведены в таблице Л.2.

58

Т а б л и ц а Л.2

Обозначение

Состояния

Функциональное назначение

Комментарии

позиции

A1

подключение/отключение согласую-

ON/OFF

A1 и B1 переключаются совместно

B1

щей цепочки 1-го канала RS-485

A2

подключение/отключение согласую-

ON/OFF

A2 и B2 переключаются совместно

B2

щей цепочки 2-го канала RS-485

Вид на платформу подключения 15 В изнутри приведен на рисунке Л.2.

Рисунок Л.2

59

ПРИЛОЖЕНИЕ М

(обязательное)

Лист 1

БАЗОВЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ КМ-5 К БЛОКАМ ПИТАНИЯ И

ПЕРИФЕРИЙНЫМ УСТРОЙСТВАМ

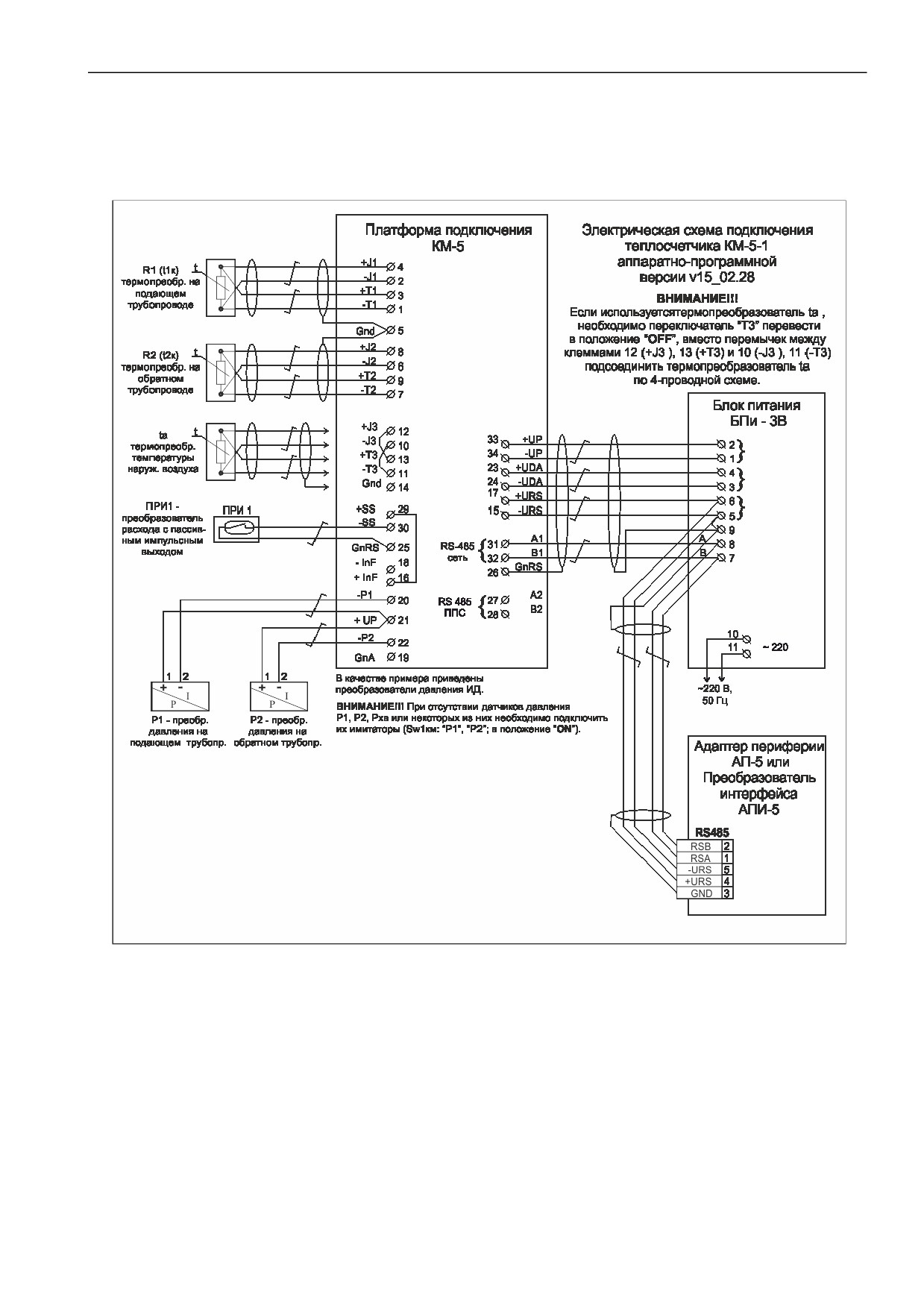

Рисунок М.1— Базовая электрическая схема подключения КМ-5-1 к блокам питания

и периферийным устройствам

П р и м е ч а н и я

1 На рисунках М.1÷М.6 для преобразователя объёма ПО применяется устаревшее обозначение ПРИ

(оставлено по просьбе давних пользователей КМ-5)

2 На рисунках М.1÷М.6 показан монтаж только разъёма интерфейса RS-485. Подключение устройства

переноса данных УПД или персонального компьютера рассматривается в приложении Д данного

РЭ КМ-5.

3 В настоящее время вместо преобразователя интерфейса RS-485/RS-232 (или АПИ-4) устанавлива-

ется автоматический преобразователь интерфейса АПИ-5, что пока не нашло отражение на рисунках

М.1÷М.6 данного РЭ КМ-5.

60

ПРИЛОЖЕНИЕ М

Лист 2

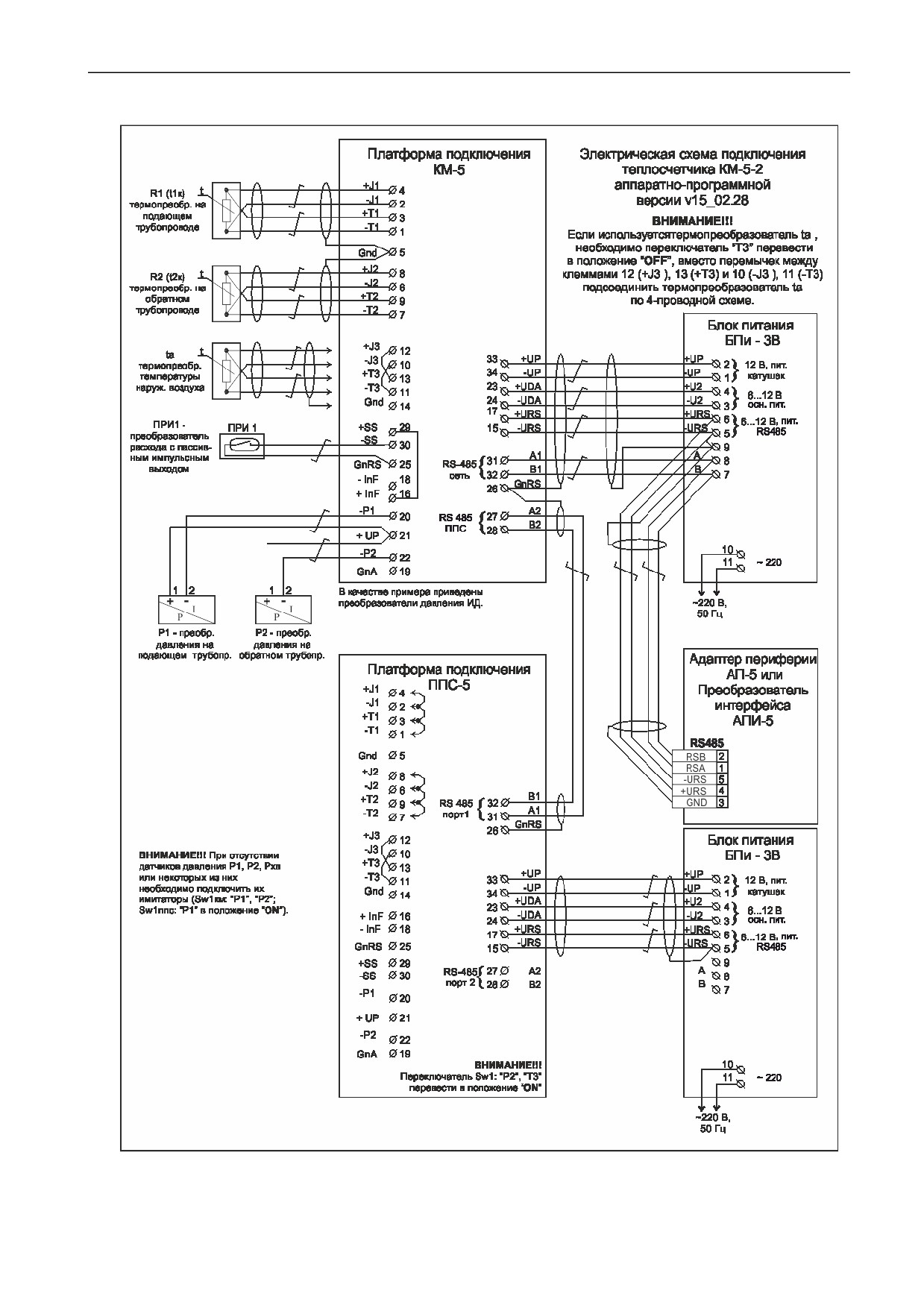

Рисунок М.2 — Базовая электрическая схема подключения КМ-5-2 к блокам питания

и периферийным устройствам

61

ПРИЛОЖЕНИЕ М

Лист 3

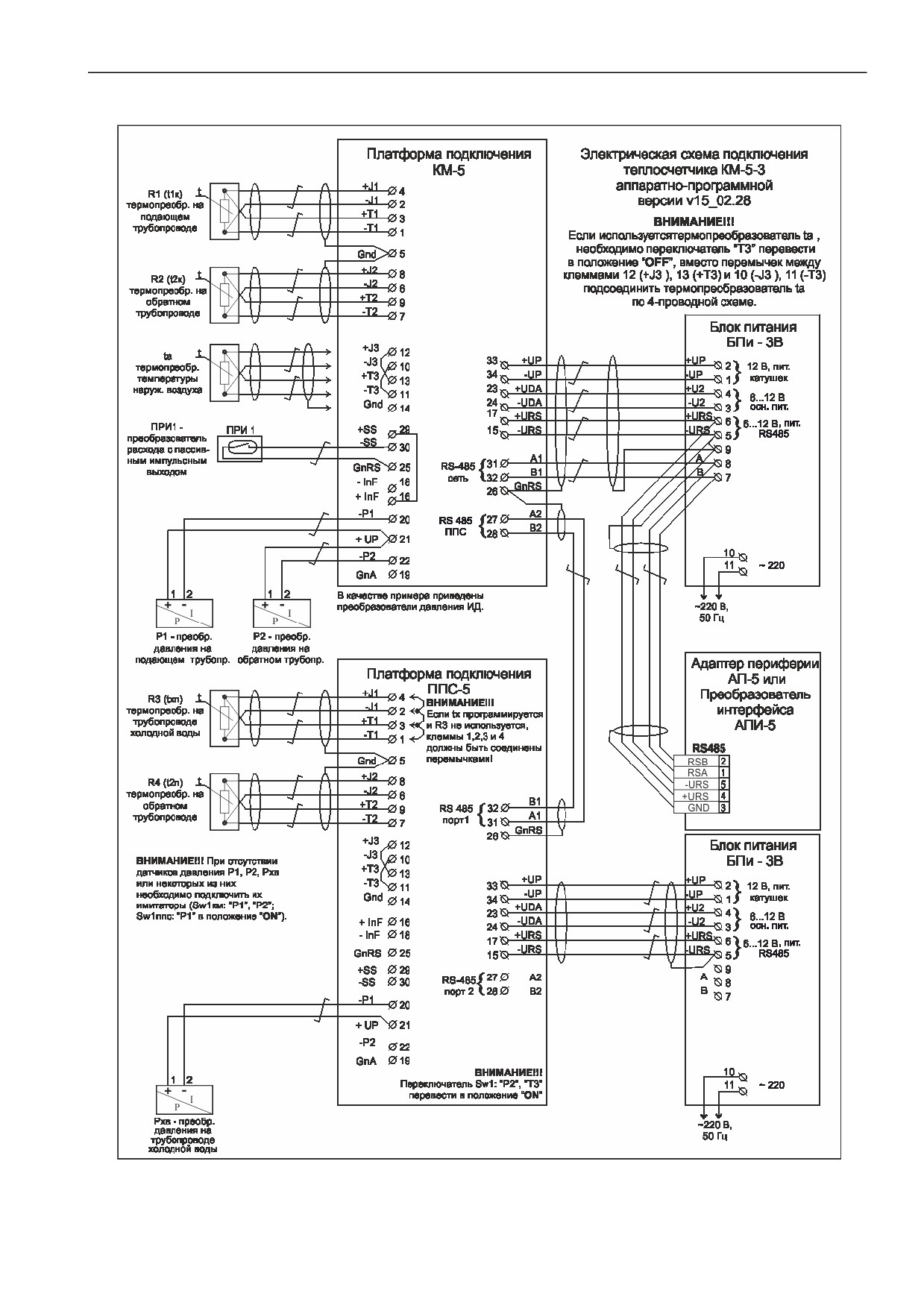

Рисунок М.3 — Базовая электрическая схема подключения КМ-5-3 к блокам питания

и периферийным устройствам

62

ПРИЛОЖЕНИЕ М

Лист 4

Рисунок М.4 — Базовая электрическая схема подключения КМ-5-4, КМ-5-7

к блокам питания и периферийным устройствам

63

ПРИЛОЖЕНИЕ М

Лист 5

Рисунок М.5 — Базовая электрическая схема подключения КМ-5-5 к блокам питания

и периферийным устройствам

содержание      ..     2      3      4      5     ..
