ТЕПЛОСЧЁТЧИКИ КМ-5 МОДИФИКАЦИИ КМ-5-1, КМ-5-7. Руководство - часть 6
80
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
Структура третьей строки меню. Подстрока КОНФИГУРАЦИЯ.
К функциям, реализуемым в подстроке КОНФИГУРАЦИЯ относится выбор формул расчета для
систем теплоснабжения («закрытая/открытая») для тепловой энергии основном и дополнительном
каналах КМ-5-6 и выбора канала расхода для контроля массы теплоносителя (М2), возвращенного по
обратному трубопроводу основного канала тепловой энергии.
Подстрока КОНФИГУРАЦИЯ» предназначена для отображения текущего набора параметров
отображающего состояние КМ-5 и для выбора (методом перебора) нового набора. Вход в подстроку
и просмотр возможных конфигураций разрешен при любом положении переключателя ЕР в плат-
форме подключения, изменение конфигурации - только при включенном (в положении «ON»). Пере-
бор конфигураций - нажатие клавиш «→» и «←». Выбор и выход с сохранением - команда «Ввод»,
при этом на дисплее в течение 2,5 секунд индицируется сообщение «КОНФ. ИЗМЕНЕНА». Выход без
сохранения - команда «Отмена», при этом на дисплее в течение 2,5 с индицируется сообщение
«КОНФ. НЕ ИЗМЕНЕНА».
Т а б л и ц а П.15
Дополнительный
Расходомер
Версия
Вид на
Основной канал Q
канал Q
для контроля
п/о не
Примечания
дисплее
(электромагнитный)
(импульсный)
М2
ниже
Модуль ППС отсут-
Qэ:з Qи:т
2
M1⋅(h1-h2)
M3⋅(h3-hх)
—
v 01.93
ствует. Вместо ta
Обр:-
измеряется t3.
Qэ:о Qи:т
M1⋅(h1-hх)
7
M3⋅(h3-hх)
G2: M2=∫ρ2⋅G2
v 01.70
Обр:G2
- M2⋅(h2-hх)
Обозначения:
Qэ - тепловая энергия, отпущенная в систему теплоснабжения открытого (о) или закрытого (з)
випа и вычисленная по показаниям основных (электромагнитному) каналов измерения расхода (ос-
новная система теплоснабжения);
Qи - тепловая энергия, отпущенная на ГВС с циркуляцией (ц) или без циркуляции (т - «тупиково-
го» вида) и вычисленная по показаниям дополнительных (импульсных) каналов с преобразователем
объёма;
Обр - канал измерения расхода для контроля массы теплоносителя М2, возвращённого по об-
ратному трубопроводу основной системы теплоснабжения.
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
81
ПРИЛОЖЕНИЕ Р
(рекомендуемое)
РЕДАКТИРОВАНИЕ ПАРАМЕТРОВ ППС ИЗ МЕНЮ КМ-5 (ВЕРСИЯ 1.99 И ВЫШЕ)
Для удобства настройки параметров двухпоточных приборов, начиная с версии программного
обеспечения 1.99, добавлена возможность редактирования параметров ППС непосредственно с
пульта КМ-5. Пункт меню редактирования параметров ППС находится в строке ПАРАМЕТРЫ ПРИ-
БОРА на третьем от конца строки месте (перед Gi и tпр).
Для входа в просмотр параметров ППС необходимо, находясь в пункте ПАРАМЕТРЫ ППС, на-
жать «Ввод». При этом происходит запрос из ППС параметра № 32 и вывод его на экран КМ-5. Соот-
ветствие номеров параметров их назначению приведено ниже в таблице.
После вывода параметра 32 на экран можно просматривать другие параметры, двигаясь
по возрастанию или убыванию номеров, нажимая, соответственно, стрелки вправо или влево. Найдя
нужный параметр, можно войти в режим его редактирования (при условии включенного на платформе
ППС переключателя разрешения), нажав сочетание клавиш команды «ввод». Редактирование пара-
метров с номерами 32 и выше производится аналогично редактированию параметров КМ-5 в соот-
ветствии с п.3.4. Редактирование байтовых параметров с номерами от 0 до 31, производится анало-
гично, отличие состоит в представлении числа - оно отображается в виде трех цифр, выражающих
числа от 0 до 255. Для редактирования битовых параметров 2, 29 и 30, представленных байтами, не-
обходимо воспользоваться дополнительными таблицами приложения С, описывающими вес каждого
бита в байте.
П р и м е ч а н и е — Большинство параметров ППС в работе не участвуют: это относится, на-
пример, ко всем граничным и договорным значениям, т. к. в ЭБ ППС выполняется только измерения
физических величин, а их анализ происходит в КМ. Для работы ППС имеют значение только пара-
метры: 29, 30, 37-39, 44-46, 76, 77, 83, 84, 104-112.
82
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
ПРИЛОЖЕНИЕ С
(обязательное)
ТАБЛИЦА НОМЕРОВ ПАРАМЕТРОВ КМ-5 (ППС, РМ-5), ПРОШИВАЕМЫХ В EEPROM КМ-5
Дли
Заводское
Имя в
№
Назначение
на
значение
меню
0
1
0
КМ-5-:
Номер модели - 1
1
1
0
ЗИМА…
Режим работы ГВС для КМ-5-5
2
1
192
см.биты
Байт включения флагов ошибок
3-28
1
255
Резерв байтовых параметров
29
1
0
см.биты
Флаги режима работы прибора (флаг ALFA, …)
30
1
31
см.биты
Флаги режима работы прибора (стоп, система единиц …)
31
1
6
Конфиг.
Номер подмодели модели KM-5-6
32
4
3
dtmn
Нижний предел разности температур dt
33
4
9
P1дн
Нижнее договорное значение давления P1
34
4
9
P1дв
Верхнее договорное значение давления P1
35
4
-0.9
P1mn
Нижний предел давления P1
36
4
20
P1mх
Верхний предел давления P1
37
4
16.31546
P1Lm
Верхний предел измерений ПД1 (ат) (с версии п/о v2.33)
0
P1а2
Коэффициент полинома градуировки датчика давления P1 (до v 2.33)
38
4
20
I1mx
Ток (мА), генерируемый ПД1 при P = PLm (с версии п/о v2.33)
50.9858
P1а1
Коэффициент полинома градуировки датчика давления P1 (до v 2.33)
39
4
4
I1mn
Ток (мА), генерируемый ПД1 при P = 0 (с версии п/о v2.33)
-4.07886
P1а0
Коэффициент полинома градуировки датчика давления P1 (до v 2.33)
40
4
5
P2дн
Нижнее договорное значение давления P2
41
4
5
P2дв
Верхнее договорное значение давления P2
42
4
-0.9
P2mn
Нижний предел давления P2
43
4
20
P2mх
Верхний предел давления P2
44
4
16.31546
P2Lm
Верхний предел измерений ПД2 (ат) (с версии п/о v2.33)
0
P2а2
Коэффициент полинома градуировки датчика давления P2 (до v 2.33)
45
4
20
I2mx
Ток (мА), генерируемый ПД2 при P = PLm (с версии п/о v2.33)
50.9858
P2а1
Коэффициент полинома градуировки датчика давления P2 (до v 2.33)
46
4
4
I2mn
Ток (мА), генерируемый ПД2 при P = 0 (с версии п/о v2.33)
-4.07886
P2а0
Коэффициент полинома градуировки датчика давления P2 (до v 2.33)
47
4
5
P3дн
Нижнее договорное значение давления P3
48
4
5
P3дв
Верхнее договорное значение давления P3
49
4
-0.9
P3mn
Нижний предел давления P3
50
4
20
P3mх
Верхний предел давления P3
51
4
16.31546
P3Lm
Верхний предел измерений ПД3 (ат) (с версии п/о v2.33)
0
P3а2
Коэффициент полинома градуировки датчика давления P3 (до v 2.33)
52
4
20
I3mx
Ток (мА), генерируемый ПД3 при P = PLm (с версии п/о v2.33)
50.9858
P3а1
Коэффициент полинома градуировки датчика давления P3 (до v 2.33)
53
4
4
I3mn
Ток (мА), генерируемый ПД3 при P = 0 (с версии п/о v2.33)
-4.07886
P3а0
Коэффициент полинома градуировки датчика давления P3 (до v 2.33)
54
4
20
t1дн
Нижнее договорное значение температуры t1
55
4
160
t1дв
Верхнее договорное значение температуры t1
56
4
1
t1mn
Нижний предел температуры t1
57
4
160
t1mх
Верхний предел температуры t1
58
4
1
t2дн
Нижнее договорное значение температуры t2
59
4
150
t2дв
Верхнее договорное значение температуры t2
60
4
1
t2mn
Нижний предел температуры t2
61
4
150
t2mх
Верхний предел температуры t2
62
4
10
t3дн
Нижнее договорное значение температуры t3
63
4
160
t3дв
Верхнее договорное значение температуры t3
64
4
1
t3mn
Нижний предел температуры t3
65
4
160
t3mх
Верхний предел температуры t3
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
83
Продолжение таблицы
66
4
0
G1дн
Нижнее договорное значение расхода G1
67
4
0
G1дв
Верхнее договорное значение расхода G1
68
4
0.1
G1mn
Нижний предел измерения расхода G1, в % от Gv1max
69
4
0.2
G1н
Нижнее контрольное значение расхода через КМ-5 (G1) (%GMAX)
70
4
60
G1mx
Верхний предел измерения расхода G1, в м3/ч
71
4
0
G2дн
Нижнее договорное значение расхода G2
72
4
0
G2дв
Верхнее договорное значение расхода G2
73
4
0.1
G2mn
Нижний предел измерения расхода G2, в % от Gv2max
74
4
0.2
G2н
Нижнее контрольное значение расхода через КМ-5 (G2) (%GMAX)
75
4
60
G2mx
Верхний предел измерения расхода G2, в м3/ч
76
4
1
KRоп
Калибровочный коэффициент опорного резистора термопреобразователей
77
4
150
Rэт
Значение эталонного резистора t1 при калибровке опорного резистора, Ом
78
4
0.01
Kвх1
Коэффициент пересчета первого импульсного входа в объём, м3/имп
79
4
0
Kи1
Коэффициент пересчета объёма теплоносителя, прошедшего через КМ в
выходной импульсный сигнал, м3/имп
80
4
0
Kч1
Коэффициент пересчета расхода теплоносителя, прошедшего через КМ в
выходной частотный сигнал, Гц/(м3/ч) или Гц/(т/ч)
81
4
10
txпр
Программируемое значение температуры холодной воды, °С
82
4
1.04
KdGm
Параметр выравнивания при превышении G2 над G1 (KdGm = G2/G1)
83
4
13.6
Kоу
Коэффициент усиления операционного усилителя на входе ППС
84
4
150
ПДПТ
Порог срабатывания датчика пустой трубы, мкВ
85
4
1
t4дн
Нижнее договорное значение температуры t4
86
4
150
t4дв
Верхнее договорное значение температуры t4
87
4
1
t4mn
Нижний предел температуры t4
88
4
150
t4mх
Верхний предел температуры t4
89
4
60
G3mx
Верхний предел измерения расхода G3 в м3/ч
90
4
60
G4mx
Верхний предел измерения расхода G4 в м3/ч
91
4
5
P4дн
Нижнее договорное значение давления P4
92
4
5
P4дв
Верхнее договорное значение давления P4
93
4
-0.9
P4mn
Нижний предел давления P4
94
4
20
P4mх
Верхний предел давления P4
95
4
16.31546
P4Lm
Верхний предел измерений ПД4 (ат) (с версии п/о v2.33)
0
P4а2
Коэффициент полинома градуировки датчика давления P4 (до v 2.33)
96
4
20
I4mx
Ток (мА), генерируемый ПД4 при P = PLm (с версии п/о v2.33)
50.9858
P4а1
Коэффициент полинома градуировки датчика давления P4 (до v 2.33)
97
4
4
I4mn
Ток (мА), генерируемый ПД4 при P = 0 (с версии п/о v2.33)
-4.07886
P4а0
Коэффициент полинома градуировки датчика давления P4 (до v 2.33)
98
4
5
Рxпр
Программируемое значение давления холодной воды, °С
99
4
0.01
Kвх2
Коэффициент пересчета второго импульсного входа в объём, м3/имп
100
4
0
Kи2
Коэффициент пересчета объёма теплоносителя, прошедшего через ППС в
выходной импульсный сигнал, м3/имп
101
4
0
KТ1
Коэффициент пересчета расхода теплоносителя, прошедшего через КМ в
выходной токовый сигнал, мА/(м3/ч) или мА /(т/ч)
102
4
0
Кт2
Коэффициент пересчета расхода теплоносителя, прошедшего через ППС в
выходной токовый сигнал, мА/(м3/ч) или мА /(т/ч)
103
4
0
Кч2
Коэффициент пересчета расхода теплоносителя, прошедшего через ППС в
выходной частотный сигнал, Гц/(м3/ч) или Гц/(т/ч)
104
4
1000
Ro
Программируемое значение плотности воды, кг/м3
105
4
300
Dвнт
Внутренний диаметр трубопровода для погружного ПР, мм
106
4
45
Y
Эффективная глубина погружения датчика скорости, мм
107
4
1
ALFA
Индикация и непосредственный ввод коэффициента α (Gv=S⋅α⋅V)
108
4
38
dдс
Диаметр погружного датчика скорости, мм
109
4
40
h
Реальная глубина погружения датчика скорости, мм
117
4
10.0
TH_PRG2
запрограммированное значение летней t хол. воды °С (с версии п/о v2.33)
118
4
0x10010501
TH_SW
Даты (ммддммдд) перехода на зимнюю/летнюю t хол.воды (с п/о v2.33)
84
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
Продолжение таблицы
119
4
1.0
KRI1
коэффициент калибровки опорного резистора канала P1 (с версии п/о v2.33)
120
4
1.0
KRI2
коэффициент калибровки опорного резистора канала P2 (с версии п/о v2.33)
Назначение битов в байте флагов режимов работы КМ-5 (параметр 30)
№
Вес
Имя
Назначение бита
бита
бита
F_STO
флаг режима останова счета (1 - счет и работа БД в приборе остановлены, 0 -
0
1
P
счет включен)
флаг отображаемой на дисплее системы единиц
1
2
SYST
(1 - массовые величины, 0 - объёмные величины)
флаг использования программируемого значения t холодной воды
2
4
F_TH
(1 - tх программируется, 0 - tх измеряется)
Флаг единиц архивации M/V (КМ-5-6) или единиц выдачи преобразованного
3
8
SYS5
расхода на частотный или токовый выход (КМ-5-1)
(1 - масса, 0 - объём)
флаг характеристики термопреобразователей
4
16
WT100
(0 - 1.3911, 1 - 1.3851) (с v01.90)
NOAVE
флаг отключения осреднения расхода (1 - текущий расход без осреднения
5
32
RAGE
по 16 секундам, 0 - осреднение по 16 секундам)
6
64
LON
флаг включения связи с модулем LON (1- связь включена, 0 - выключена)
SUBME
флаг переключения типа преобразователя расхода (1 - погружной, 0 - полно-
7
128
RGED
проходный)
Назначение битов во втором байте флагов режимов работы КМ-5 (параметр 29).
Введен, начиная с версии п.о. 2.00.
№
Вес
Имя
Назначение бита
бита
бита
фл. способа расчёта поправочного коэффициента для погружных преобразова-
0
1
F_ALFA
телей (0 - вводимый коэффициент - параметр 107,
1 - рассчитанный по полиномам, см. параметры 105, 106, 108)
флаг режима интеграторов (0 - несинхронизированый,
1
2
F_SYNI
1 - синхронизированный счет массы и количества теплоты)
флаг режима измерения Тгвс в КМ-5-5
2
4
F_TGV
(0 - измеряемая модулем ППС, 1 - tгвс=t1)
флаг счета реверса G1 в М2(V2) для однопоточных расходомерах
3
8
F_REV
(0 - не считать, 1 - считать)
4
16
F_WAP
флаг струе генераторного ПР (0 - электромагнитный,1 - САГ)
5
32
F_PH
флаг использования программируемого значения Px
6
64
F_RO
флаг использования программируемого значения Ro
F_EMP
флаг режима пустых труб в КМ-5-4…КМ-5-6 (0 - нет потока,
7
128
2
1 - нештатный)
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
85
Назначение битов в байте разрешения флагов ошибок (параметр 2)
№
Вес
Назначение бита
бита
бита
0
1
Разрешение флага G1<min
1
2
Разрешение флага G1<н (нижнего контрольного значения)
2
4
Разрешение флага G2<min
3
8
Разрешение флага G2<н (нижнего контрольного значения)
4
16
Разрешение флага t3<min
5
32
Разрешение флага t3<н (нижнего контрольного значения)
6
64
Резерв
7
128
Резерв
П р и м е ч а н и е — В таблицах битовых параметров указан вес бита в этом параметре для вычисления
значения параметров для нужного сочетания режимов. Например, если нужен режим, описанный в при-
веденной ниже таблице, то необходимо сложить веса, для которых значение бита равно 1, т. е. 2 + 4 + 8
+ 16 = 30, и записать параметр в КМ или в ППС
Вес би-
№ бита
Имя
Назначение бита
та
0
1
F_STOP
0 - счет включен
1
2
SYST
1 - массовые величины
2
4
F_TH
1 - tх программируется
3
8
SYS5
1 - масса
4
16
WT100
1 - характеристика термопреобразователей
1.3851
5
32
NOAVERAGE
0 - осреднение по 16 секундам
6
64
LON
0 - связь с модулем LON выключена
7
128
SUBMERGED
0 - тип преобразователя расхода - полнопроходный
86
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
ПРИЛОЖЕНИЕ Т
(справочное)

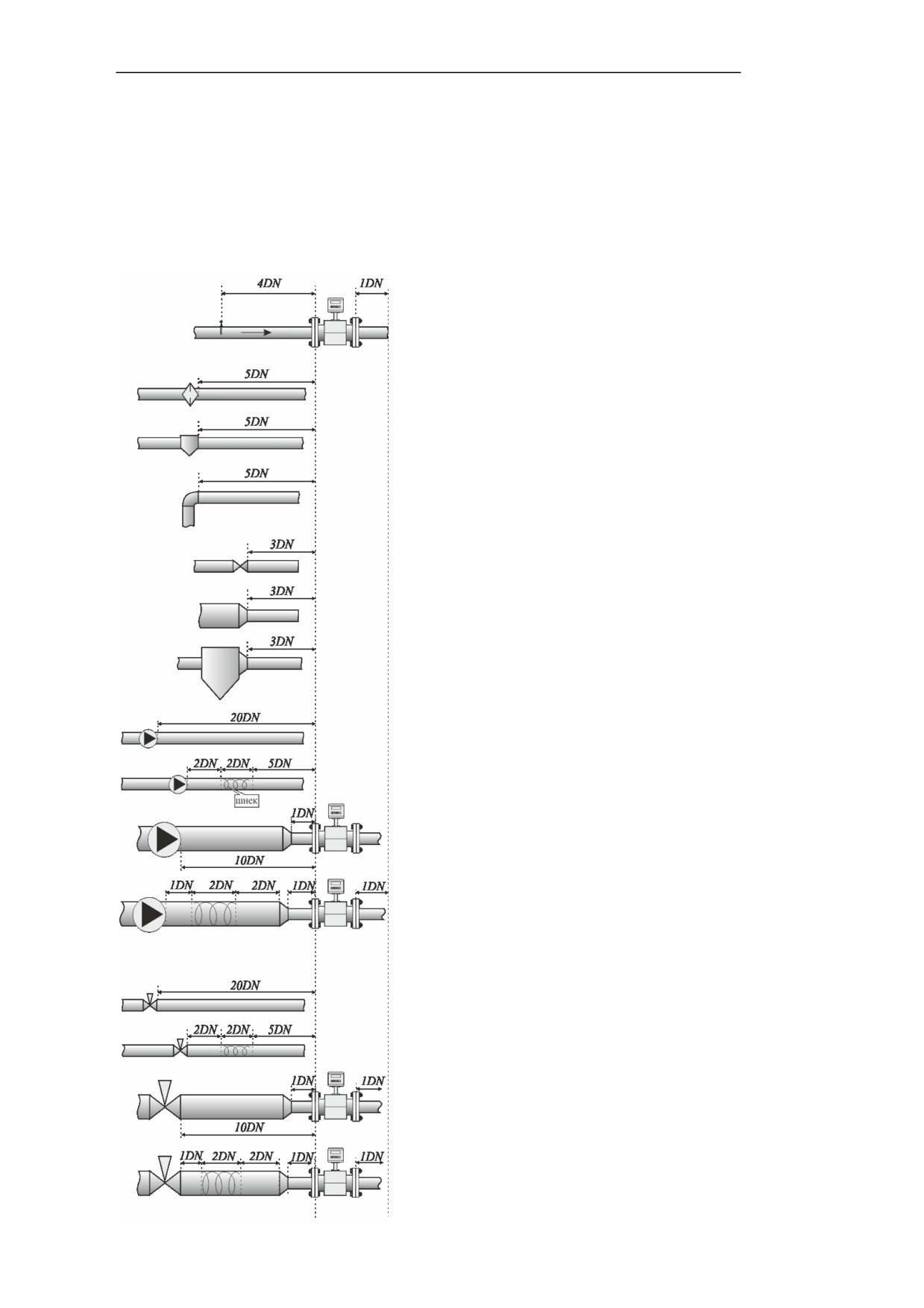

Требования к длинам прямых участков.
Требования к длинам прямолинейных участков, в зависимости от видов местных сопротивлений,
находящихся до первичных преобразователей (датчиков) расхода, приведены ниже.
Прямой участок измерительного трубопровода - прямолинейный участок, не содержащий мест-
ных гидравлических сопротивлений (сужений, расширений, задвижек, клапанов, термопреобразова-
телей и т.д.). Прямолинейность участка определяется простым визуальным осмотром.
Т.1 Гильза термосопротивления
Т.2 Фильтр грязевик горизонтальный
Т.3 Фильтр отстойник вертикальный
Т.4 Колено, отвод
Т.5 Задвижка запорная (полностью открытая), шаро-
вой кран
Т.6 Конфузорный переход
Т.7 Фильтр отстойник вертикальный с выходным
конфузором
Т.8 Насос
Т.9 Не полностью открытая регулируемая задвижка
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
87
Допускаемые осесимметричные уступы:
a) Ступенька вверх
b) Ступенька вниз
Примечание — При монтаже датчиков расхода КМ-5 уступы допускаются только осесиммет-
ричные. Для обеспечения осевой симметрии при монтаже следует применять специально поставляе-
мые габаритные имитаторы.
Переход конфузорный
- коэффициент конусности
L
Переход диффузорный
- коэффициент конусности
L
Если коэффициент конусности покупных переходов не соответствует указанным требовани-
ям, переходы следует выполнять из фрагментов, например, диффузор 57х108 выполнять сваркой
переходов 57х76 и 76х108 с зачисткой сварных швов.
88
КМ-5 КМ-5. Модификации КМ-5-1…КМ-5-7. Руководство по эксплуатации
Библиография
[1] РМГ 29 — 99
Государственная система обеспечения единства измерений.
Метрология. Основные термины и определения.
[2] ГОСТ Р 8.596— 2002
Государственная система обеспечения единства измерений.
Метрологическое обеспечение измерительных систем. Ос-
новные положения
[3] ГОСТ 28338 — 89
Межгосударственный стандарт. Соединения трубопроводов
и арматура. Проходы условные (размеры номинальные).
Ряды
[4] ГОСТ Р 8.654 — 2009
Государственная система обеспечения единства измерений.
Требования к программному обеспечению средств измере-
ний. Основные положения.
[5] ГОСТ Р 1434-2 — 2011
Теплосчётчики. Часть 2. Требования к конструкции
[6] ГОСТ 28723— 90
Межгосударственный стандарт. Расходомеры скоростные,
электромагнитные и вихревые. Общие технические условия
и методы испытаний
[7] ГОСТ 26691 — 85
Межгосударственный стандарт. Теплоэнергетика. Термины и
определения
[8] ГОСТ Р 8.591 — 2001
Государственная система обеспечения единства измерений.
Теплосчётчики двухканальные для водяных систем тепло-
снабжения Нормирование пределов допускаемой погрешно-
сти при измерениях потребленной абонентами тепловой
энергии
[9] ГОСТ Р 51649 — 2000
Теплосчётчики для водяных систем теплоснабжения. Общие
технические условия.
[10] ГОСТ Р 1434-1 — 2011
Теплосчётчики. Часть 1. Общие требования
