FTB-1v2 и FTB-1v2 Pro. Руководство пользователя - часть 15

Техническое обслуживание

Замена батареи

Чтобы заменить (или установить) батарею в устройстве,

выполните следующее.

1. Установите новую батарею таким образом, чтобы ее контакты

смотрели вниз и были обращены к той же стороне корпуса, что и

соединительный элемент модуля.

Соединительный

Контакты батареи

элемент

2. Вдвиньте новую батарею вниз корпуса до упора.

215

Техническое обслуживание

Замена батареи

3. Удерживайте модуль таким образом, чтобы можно было видеть

опору на задней панели.

Опора

216

Техническое обслуживание

Замена батареи

4. Установите модуль на платформу, убедившись, что

соединительный элемент модуля выровнен относительно

соответствующего слота платформы. Буфера модуля должны быть

заподлицо с буферами платформы. При необходимости слегка

переместите модуль, пока он не будет выровнен.

Соединительный

элемент

Опора

Соединительный

слот для модуля

5. Поворачивайте винты (4) по часовой стрелке с помощью плоской

отвертки до тех пор, пока не затянете их.

Это надежно зафиксирует модуль.

217

Техническое обслуживание

Установка и извлечение измерителя мощности и дефектоскопа

Установка и извлечение измерителя мощности

и дефектоскопа

Если при первоначальном приобретении устройство не было оснащено

измерителем мощности и дефектоскопом, их можно приобрести в

дальнейшем и установить самостоятельно.

Также может понадобиться отсоединить измеритель мощности, чтобы

отправить его в фирменный сервис-центр для повторной калибровки.

Примечание:Если вы сомневаетесь в целесообразности снятия измерителя

мощности с устройства для проведения калибровки, в сервисный центр

можно отправить устройство вместе с установленным в нем

измерителем мощности.

ВНИМАНИЕ!

 Во избежание серьезных травм и необратимого

повреждения устройства и измерителя мощности

ОБЯЗАТЕЛЬНО ВЫКЛЮЧИТЕ УСТРОЙСТВО (режим

выключения, а не режим сна) И ОТСОЕДИНИТЕ ЕГО ОТ

ВНЕШНЕГО ИСТОЧНИКА ПИТАНИЯ. Более подробная

информация о способах выключения устройства

представлена в разделе «Выключение устройства» на

стр. 29.

 Соблюдайте осторожность, чтобы не допустить падения

металлических предметов, например винтов, внутрь

устройства. Такие предметы могут вызвать короткое

замыкание, могущее стать причиной пожара или взрыва.

218

Техническое обслуживание

Установка и извлечение измерителя мощности и дефектоскопа

ПРЕДОСТЕРЕЖЕНИЕ!

Повреждение, вызванное электростатическим разрядом, может

стать причиной полного отказа оборудования или

периодических сбоев в его работе.



При обращении с измерителем мощности обязательно

надевайте антистатический ремешок на запястье или

лодыжку. Удостоверьтесь в том, что антистатический

ремешок плотно прилегает к коже и что конец его провода

надлежащим образом заземлен.



Измеритель мощности нужно держать за края его

металлической лицевой панели (на которой расположен

порт детектора).



Не касайтесь печатной платы.



При работе с измерителем мощности не допускайте контакта

между ним и одеждой.



Не прикасайтесь к компонентам внутри устройства ни

инструментами, ни пальцами.



Размещайте измеритель мощности исключительно на

антистатической поверхности, например на антистатическом

коврике. Нуждающиеся в повторной калибровке измерители

мощности безотлагательно помещайте в антистатические

пакеты.

ПРЕДОСТЕРЕЖЕНИЕ!

Используйте только измерители мощности и дефектоскопы,

предназначенные для вашего устройства и утвержденные EXFO.

219

Техническое обслуживание

Установка и извлечение измерителя мощности и дефектоскопа

Для установки измерителя мощности выполните следующие

действия.

1. Выключите устройство (выключение) и отсоедините его от сети

переменного тока.

2. Наденьте на запястье (или лодыжку) антистатический ремешок и

удостоверьтесь в том, что его провод надлежащим образом

заземлен.

3. Установите устройство вертикально таким образом, чтобы его

верхняя панель была направлена к вам.

4. На верхней панели устройства найдите защитную крышку,

скрывающую отсек, где расположен измеритель мощности.

Крепежные винты защитной крышки на месте

5. С помощью отвертки выкрутите четыре винта защитной крышки.

Примечание:Держите винты под рукой, поскольку они потребуются в дальнейшем,

чтобы закрепить измеритель мощности после установки на место.

6. Снимите защитную крышку.

220

Техническое обслуживание

Установка и извлечение измерителя мощности и дефектоскопа

ВАЖНО!

Не выбрасывайте защитную крышку. Она потребуется для

защиты отсека для измерителя мощности в случае его отправки

на повторную калибровку.

7. Удерживая измеритель мощности за переднюю панель,

расположите его так, чтобы дефектоскоп находился слева.

Дефектоскоп

8. Осторожно выровняйте измеритель мощности по периметру

соответствующего отсека.

221

Техническое обслуживание

Установка и извлечение измерителя мощности и дефектоскопа

9. Плавно задвиньте измеритель мощности в отсек, чтобы его

лицевая панель оказалась заподлицо с кромками отсека. Когда

измеритель мощности достигнет задней части отсека, вы

почувствуете небольшое сопротивление, которое свидетельствует

о том, что измеритель мощности правильно подключился к

контактам внутри устройства.

Примечание:Если измеритель мощности полностью входит в отсек без

сопротивления, обычно это указывает на то, что он неправильно

вставлен.

10. С помощью отвертки закрепите измеритель мощности на месте

двумя винтами, выкрученными во время шага 5.

Крепежные винты измерителя мощности на месте

ВАЖНО!

Не выбрасывайте два дополнительных винта. Они потребуются

для фиксации защитной крышки в случае отправки измерителя

мощности на повторную калибровку.

222

Техническое обслуживание

Установка и извлечение измерителя мощности и дефектоскопа

11. Снимите антистатический ремешок.

12. При необходимости подключите устройство к внешнему источнику

питания.

13. Если ваше устройство еще не включено, включите его.

14. Запустите приложение измерителя мощности, чтобы проверить

правильность работы измерительного прибора.

Примечание:Если измеритель мощности не обнаруживается, это может

свидетельствовать о том, что он неправильно вставлен в устройство. В

этом случае повторите процедуру установки. Если проблема не

устраняется, свяжитесь с EXFO.

223

Техническое обслуживание

Установка и извлечение измерителя мощности и дефектоскопа

Для снятия измерителя мощности, требующего повторной

калибровки, выполните следующие действия.

1. Выключите устройство (выключение) и отсоедините его от сети

переменного тока.

2. Наденьте на запястье (или лодыжку) антистатический ремешок и

удостоверьтесь в том, что его провод надлежащим образом

заземлен.

3. Установите устройство вертикально таким образом, чтобы его

верхняя панель была направлена к вам.

4. Найдите на устройстве измеритель мощности.

5. С помощью отвертки выкрутите два винта измерителя мощности.

Крепежные винты измерителя мощности на месте

Примечание:При наличии защитной крышки для отсека измерителя мощности

держите винты под рукой. Они потребуются, чтобы закрепить защитную

крышку после ее установки на место.

ВАЖНО!

Не выбрасывайте винты. Они потребуются для закрепления

защитной крышки и измерителя мощности в отсеке после

проведения калибровки.

224

Техническое обслуживание

Установка и извлечение измерителя мощности и дефектоскопа

6. Удерживая измеритель мощности за лицевую панель, осторожно

полностью извлеките его из отсека.

7. Поместите измеритель мощности в антистатический пакет.

8. При наличии защитной крышки выполните следующие действия.

8a. Осторожно поместите защитную крышку поверх отсека для

измерителя мощности.

8b. При помощи отвертки зафиксируйте защитную крышку на

месте крепежными винтами, которые вы извлекли на шаге, 5 и

двумя дополнительными винтами, которые были в наличии с

защитной крышкой.

9. Снимите антистатический ремешок.

10. При необходимости подключите устройство к внешнему источнику

питания.

225

Техническое обслуживание

Управление обновлениями Windows

По умолчанию устройство настроено на выполнение проверки

обновлений, однако при этом пользователь может выбирать, нужно ли

загружать и устанавливать доступные обновления.

При желании устройство можно настроить так, чтобы оно

автоматически выполняло поиск и установку обновлений Windows. Это

позволит вам использовать преимущества последних версий

приложений для Windows. Для получения обновлений устройство

должно иметь доступ к сети Интернет.

Функция автоматического обновления Windows позволяет обновлять

только приложения, разработанные корпорацией Microsoft. Порядок

обновления приложений EXFO см. в разделе «Установка или

обновление приложений» на стр. 43. Обновление сторонних

приложений выполняют вручную.

Для управления обновлениями приложений Windows выполните

следующие действия.

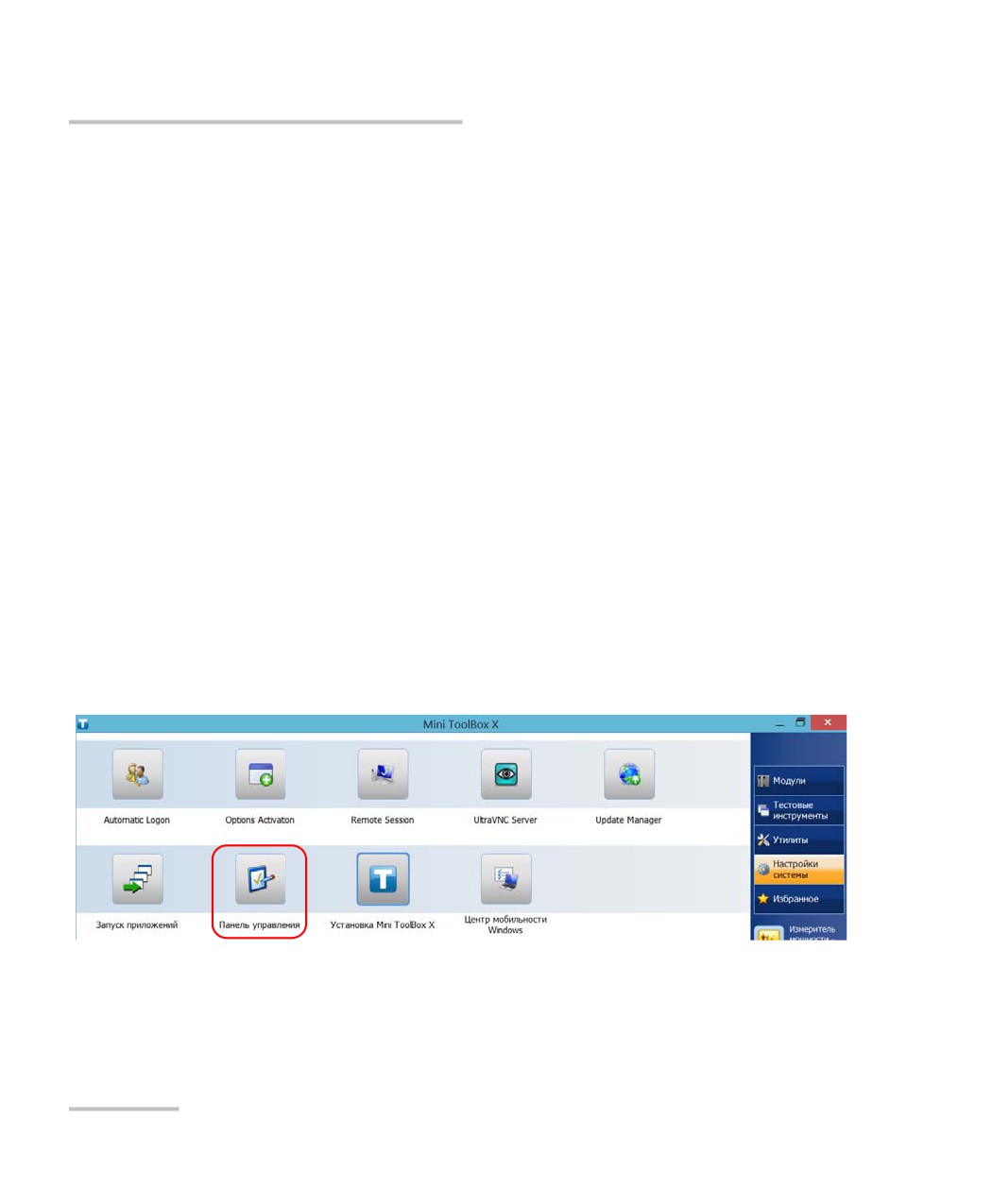

1. В главном окне нажмите кнопку Настройки системы.

2. Коснитесь пункта Панель управления.

226

Техническое обслуживание

Управление обновлениями Windows

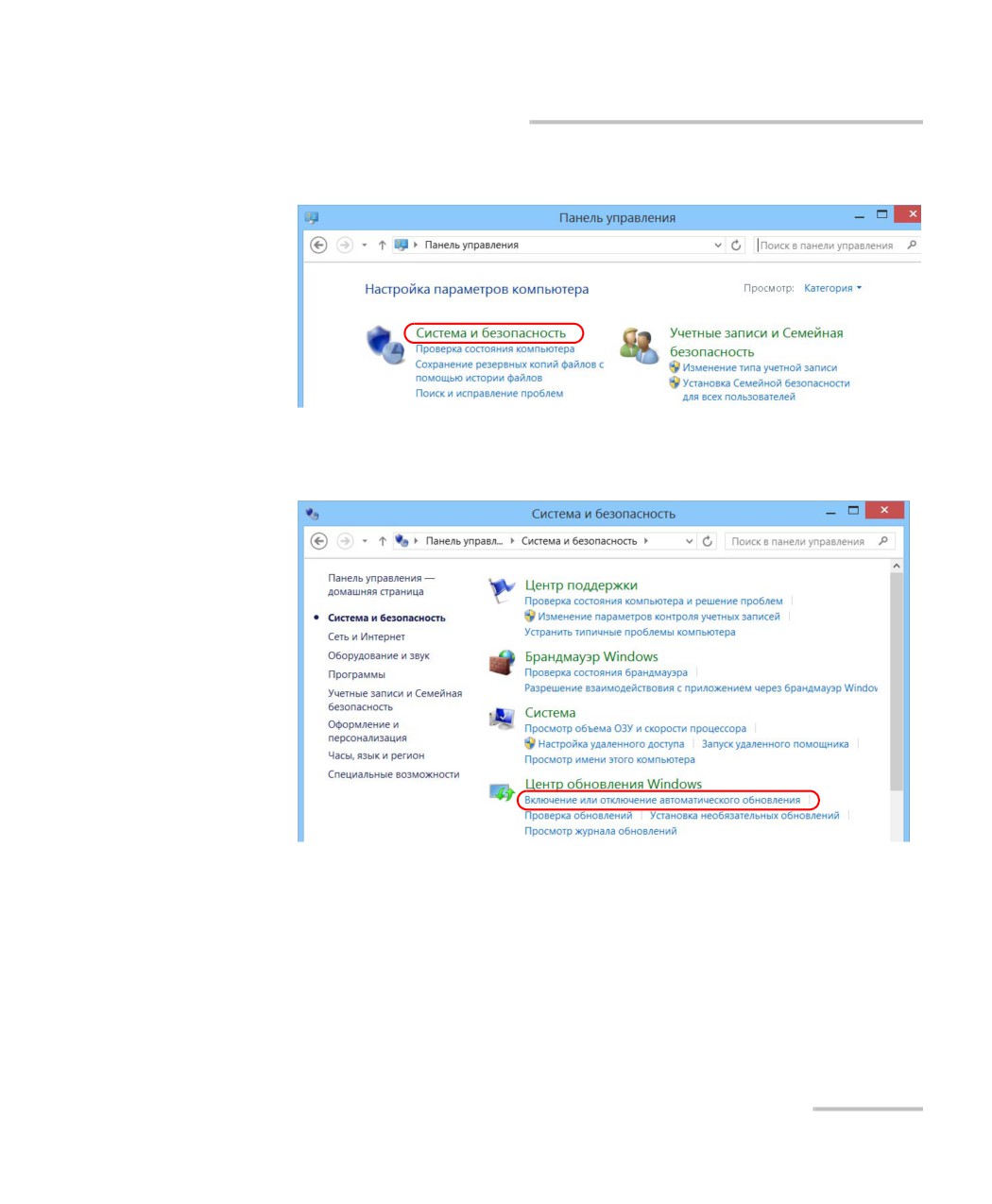

3. Коснитесь пункта Система и безопасность.

4. В разделе Центр обновления Windows коснитесь пункта

Включение или отключение автоматического обновления.

227

Техническое обслуживание

Переработка и утилизация (только для стран Европейского Союза)

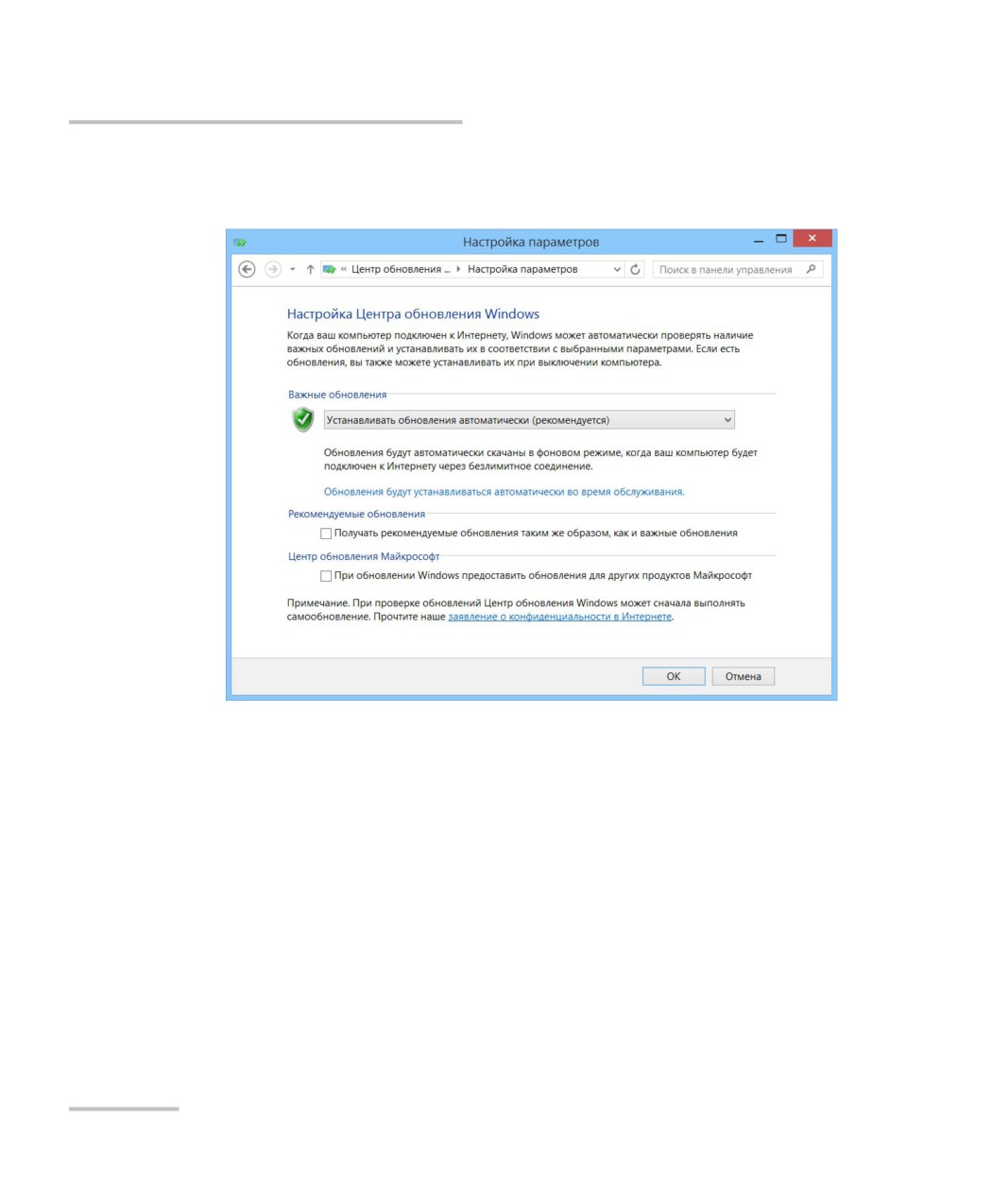

5. Выберите параметры обновления в соответствии со своими

потребностями.

6. Нажмите кнопку OK для подтверждения изменений и возврата на

панель управления.

Переработка и утилизация (только для стран

Европейского Союза)

Полную информацию о процедурах переработки и утилизации в

соответствии с Европейской Директивой WEEE 2012/19/EC см. на

веб-сайте EXFO по адресу www.exfo.com/recycle.

228

Поиск и устранение

неисправностей

Решение типичных проблем

Прежде чем обратиться в службу технической поддержки компании

EXFO, ознакомьтесь с приведенными ниже решениями возможных

проблем.

Проблема

Возможная причина

Решение

Устройство не запускается.

Устройство не подключено

Проверьте соединения с

к источнику питания.

внешним источником

питания на обоих концах.

Батарея полностью

Замените или

разряжена.

перезарядите батарею.

Система обнаружила

Нажмите и удерживайте

неисправность.

кнопку включения и

выключения в течение не

менее десяти секунд,

чтобы принудительно

выполнить аппаратную

перезагрузку устройства.

Файлы запуска Windows

Обратитесь в корпорацию

повреждены.

EXFO.

229

Поиск и устранение неисправностей

Решение типичных проблем

Проблема

Возможная причина

Решение

Мое устройство работает

Фоновым процессом

На первых запусках

медленнее, чем нужно.

выполняется

устройства после

конфигурация некоторых

выполнения сброса или

компонентов Windows.

определенных обновлений

вы можете заметить

ухудшение

производительности.

В этом случае
