FTB-1v2 и FTB-1v2 Pro. Руководство пользователя - часть 14
Тестирование сетевых соединений
Выполнение проверки связи
4. Введите целевой URL- или IP-адрес. Можно нажать кнопку По
умолчанию, чтобы использовать ping-адрес устройства по
умолчанию. Значение по умолчанию невозможно изменить.
5. Задайте другие параметры:
количество пакетов для отправки;
размер пакетов;
время ожидания;
предел времени существования.
Снимите флажок Разрешить фрагментацию, если
необходимо отправлять пакеты на хост полностью.
6. Нажмите кнопку Старт.
Проверку связи можно остановить в любой момент, нажав кнопку Стоп.
199
Тестирование сетевых соединений
Выполнение трассировки маршрута
Выполнение трассировки маршрута
Трассировка маршрута позволяет определить среднее количество
узлов, требуемых для достижения конечного хоста. Данный тест часто
используется для устранения неполадок в работе сети (для
определения проблем маршрутизации или блокировок доступа
брандмауэрами).
Утилита трассировки маршрута позволяет выполнять следующие
действия.
Ввести адрес удаленного хоста.
Задать максимальное допустимое время достижения пакетом
удаленного хоста.
Задать максимальное допустимое количество переходов для
достижения удаленного хоста (TTL)
Определить, необходимо ли преобразование доменных имен для
IP-адреса.
После завершения теста его результаты можно экспортировать. Позже
можно импортировать созданный текстовый файл (с символами
табуляции в качестве разделителей) непосредственно в Microsoft Excel.
200
Тестирование сетевых соединений
Выполнение трассировки маршрута

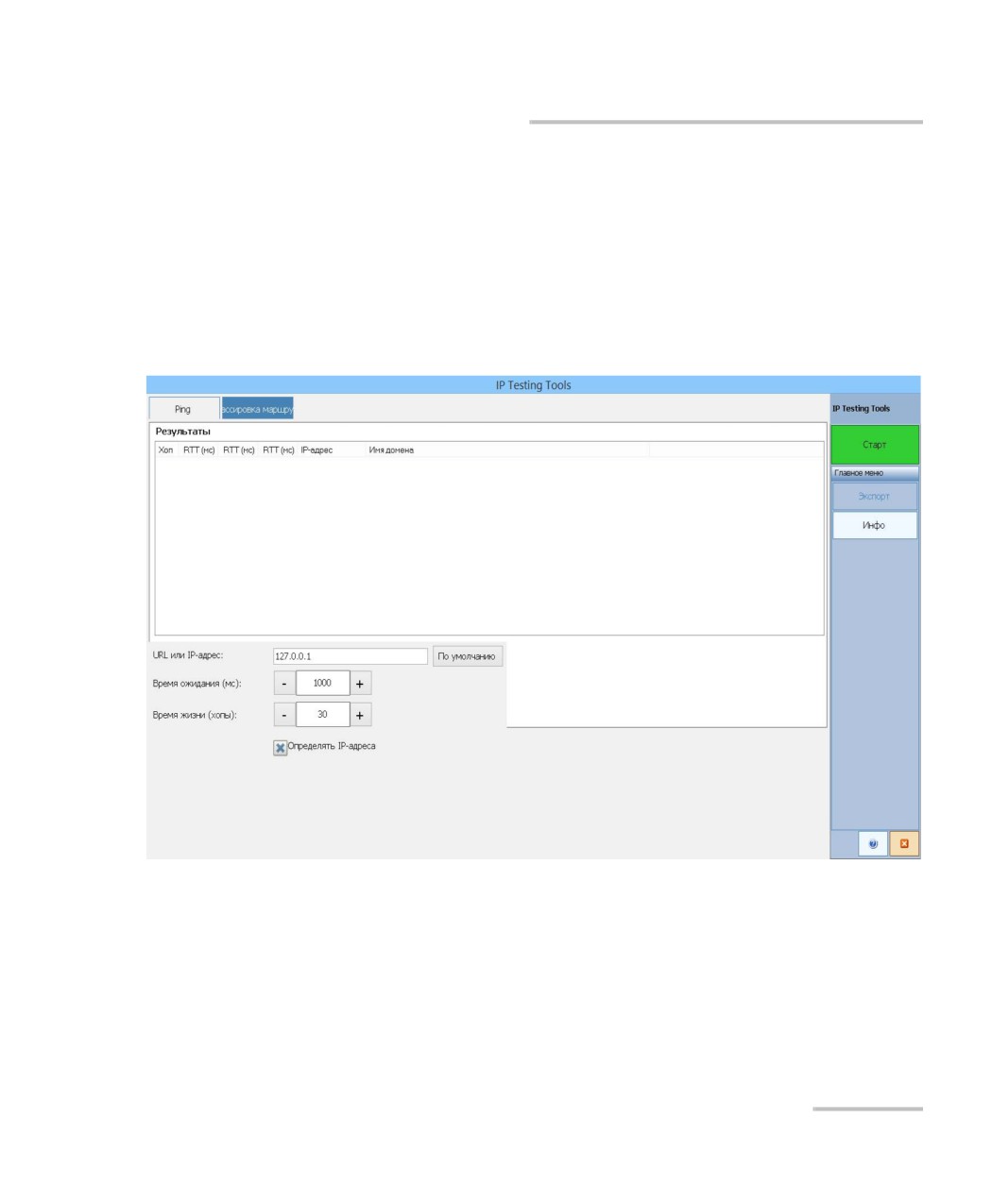

Для трассировки маршрута выполните следующие действия.
1. В окне IP Testing Tools (Средства тестирования IP) выберите
вкладку Трассировка маршрута.
2. Введите целевой URL- или IP-адрес. Можно нажать кнопку По
умолчанию, чтобы использовать адрес для трассировки маршрута
по умолчанию в устройстве. Значение по умолчанию невозможно
изменить.
201
Тестирование сетевых соединений
Выполнение трассировки маршрута
3. Задайте другие параметры:
время ожидания;
предел времени существования.
Установите или снимите флажок Определять IP-адреса,
чтобы получить имя хоста для соответствующего IP-адреса
узлов.
4. Нажмите кнопку Старт.
Тест трассировки маршрута можно остановить в любой момент, нажав
кнопку Стоп.
202
Тестирование сетевых соединений
Экспорт результатов
Экспорт результатов
После завершения теста можно экспортировать результаты текущей
тестовой страницы. Чтобы сохранить полученные результаты для
последующего использования, необходимо экспортировать их, так как
файлы результатов невозможно открыть непосредственно с
устройства.
Результаты будут отправлены в текстовый файл. Поля отделяются
символом табуляции (TAB) для простоты импортирования в лист
программы Microsoft Excel.
По умолчанию приложение предлагает следующее имя файла.
Для проверки связи:
Ping for [URL] on [YEAR]_[MONTH]_[DAY].txt
Для трассировки маршрута:
Trace Route for [URL] on [YEAR]_[MONTH]_[DAY].txt
Где:
[URL] — введенный URL- или IP-адрес;
[YEAR] — год выполнения теста;
[MONTH] — месяц выполнения теста;
[DAY] — день выполнения теста.
Пример.
Для проверки связи на www.yoursite.org, выполненной 3 июля 2014
года, будет предложено следующее имя файла:
Ping for www.yoursite.org on 2014_07_03.txt
Чтобы экспортировать результаты, выполните следующие
действия.
Нажмите кнопку Экспорт. При необходимости измените предложенное
имя файла.
203
11
Техническое обслуживание
Для обеспечения продолжительной безотказной работы необходимо
соблюдать перечисленные ниже требования:
Перед началом работы всегда обследуйте волоконно-оптические
разъемы и, при необходимости, очищайте их.
Не допускайте попадания пыли в устройство.
Очищайте корпус устройства и переднюю панель тряпкой, слегка
смоченной водой.
Храните устройство при комнатной температуре в чистом и сухом
месте. Не допускайте попадания прямых солнечных лучей на
устройство.
Не подвергайте устройство воздействию повышенной влажности и
значительным колебаниям температуры.
Берегите устройство от ударов и сотрясений.
В случае попадания жидкости на поверхность или внутрь
устройства немедленно выключите питание, отключите устройство
от всех внешних источников питания, извлеките аккумуляторы и
дайте устройству полностью высохнуть.
ВНИМАНИЕ!
Использование средств управления, настроек и процедур, в
частности, эксплуатации и технического обслуживания,
отличных от указанных в данной инструкции, может привести к
возникновению опасного радиоактивного излучения, а также к
ослабеванию уровня защиты, который обеспечивается для
данного устройства.
205
Техническое обслуживание
Очистка портов детектора
Очистка портов детектора
Регулярная очистка детекторов позволяет сохранять точность
измерений.
ВАЖНО!
Всегда накрывайте детекторы защитными колпачками, если
устройство не используется.
Для очистки портов детекторов выполните следующие действия:
1. Снимите защитный колпачок и адаптер (FOA) с детектора.
2. Если на детекторе имеется пыль, удалите ее струей сжатого
воздуха.
3. Не касаясь мягкого кончика чистящей палочки, смочите ее одной
каплей изопропилового спирта.
ВАЖНО!
Если использовать чрезмерное количество спирта, могут
остаться следы. Не используйте бутылки, из которых сразу же
выливается слишком много спирта.
4. Немного надавите (так, чтобы не повредить окно детектора) и
легкими движениями вращайте чистящую палочку на окне
детектора.
5. Повторите шаг 4, используя сухую чистящую палочку или струю
сжатого воздуха.
6. Выбрасывайте чистящие палочки после однократного
использования.
206
Техническое обслуживание
Очистка разъемов типа VFL
Очистка разъемов типа VFL
Разъемы VFL зафиксированы на вашем устройстве и могут быть
очищены с помощью механического очистителя.
ВНИМАНИЕ!
Осмотр поверхности разъема с помощью оптоволоконного
микроскопа ПРИ ВКЛЮЧЕННОМ УСТРОЙСТВЕ ПРИВЕДЕТ к
долговременной травме глаза.

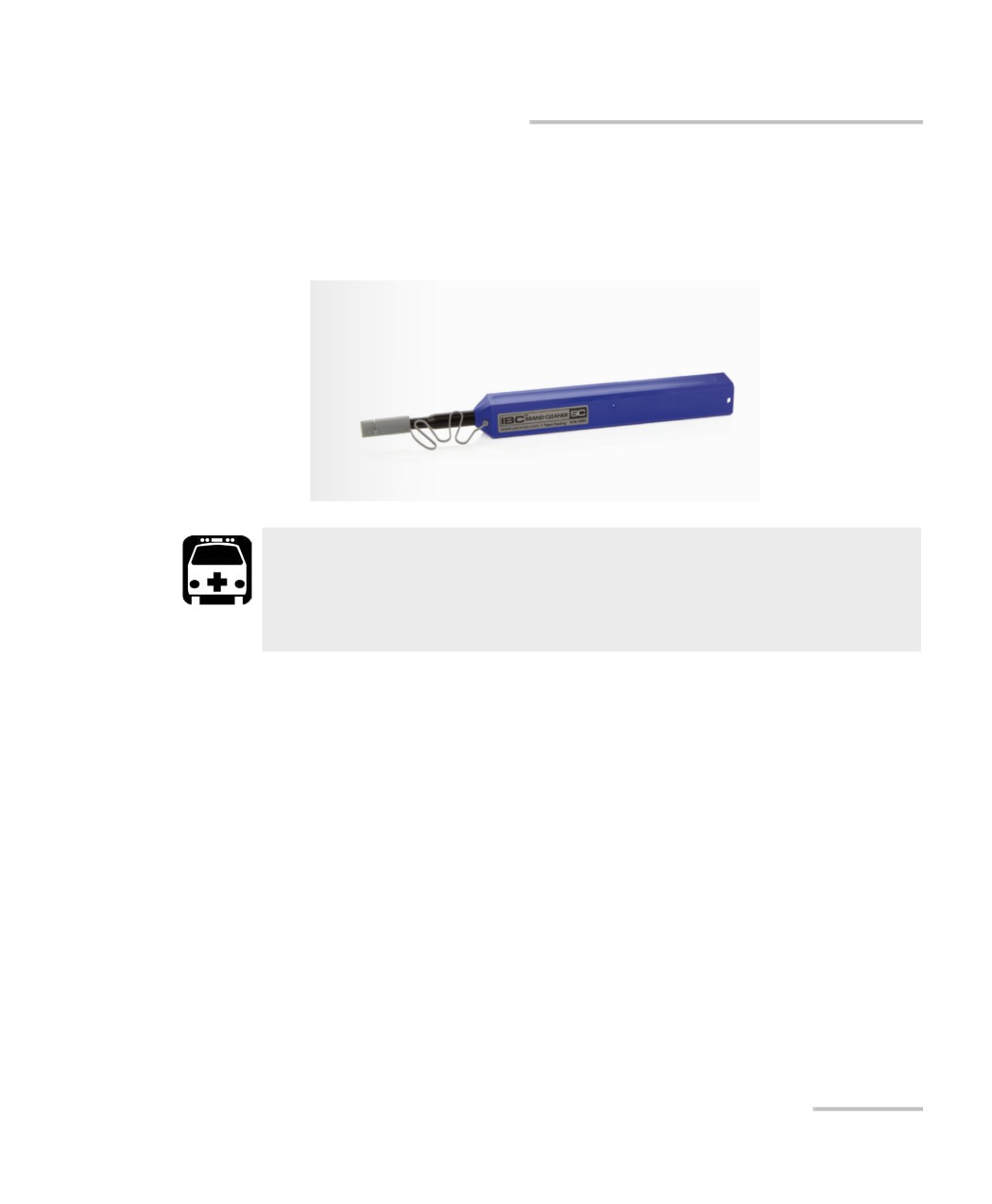

Для очистки разъема с помощью механического очистителя
выполните следующее:
1. Введите очиститель в оптический адаптер и вдавите внешнюю
оболочку в очиститель.
Примечание:Очиститель издаст щелчок в качестве сигнала о завершении очистки.
2. Проверьте поверхность разъема с помощью портативного
микроскопа для оптоволокна (например, EXFO FOMS) или зонда
для осмотра оптоволокна (например, EXFO FIP).
207
Техническое обслуживание
Очистка сенсорного экрана
Очистка сенсорного экрана
Для очистки сенсорного экрана используйте мягкую неабразивную
ткань, например используемую для очистки очков для чтения,
смоченную в воде.
ПРЕДОСТЕРЕЖЕНИЕ!
Использование какой-либо другой жидкости, кроме воды, может
нарушить специальное покрытие сенсорного экрана.
Перезарядка батареи
Ваше устройство оснащено интеллектуальной литий-ионной (Li-Ion)
батареей.
Указатель уровня заряда батареи находится на панели задач
(слева от часов). Для получения дальнейшей информации
коснитесь значка батареи.
Уровень заряда батареи также отображает индикатор на передней
панели устройства (см. «Описание светодиодных индикаторов» на
стр. 6).
ПРЕДОСТЕРЕЖЕНИЕ!
Заряжайте батарею только с помощью адаптера переменного
тока/зарядного устройства (или автомобильного адаптера
питания), поставляемых компанией EXFO вместе с этим
устройством.
208
Техническое обслуживание
Перезарядка батареи
ВАЖНО!
Устройство поставляется с незаряженными батареями. Их
необходимо полностью зарядить перед первым
использованием устройства. Батареи заряжаются
полностью в течение несколько часов или до того момента,
когда светодиодный индикатор батареи перестанет мигать.
Время зарядки батарей зависит от различных факторов,
например от типа используемых модулей и температуры
окружающего воздуха.
Для надлежащего функционирования и зарядки батарей
необходима температура от 0 до 40 °C (от 32 до 104 °F).
Температура для хранения батарей составляет от -20 до
60 °C (от -4 до 140 °F).
Не допускайте длительного (свыше нескольких дней)
нахождения батареи в разряженном состоянии.
После 300 циклов заряда (приблизительно 18 месяцев
эксплуатации) может потребоваться замена батареи на
новую для поддержания оптимальных условий работы. В
противном случае возможно сокращение времени работы от
батареи.
209
Техническое обслуживание
Перезарядка батареи
ВАЖНО!
Если устройство не будет использоваться в течение более
чем двух недель, выключите его (полное отключение).
Для длительного хранения поместите батареи в прохладное
сухое место, батареи при этом должны быть заряжены
примерно на 50 %. Один раз в три месяца в течение периода
хранения проверяйте уровень заряда батарей. При
необходимости подзарядите батареи так, чтобы уровень их
заряда составлял примерно 50 % от общей емкости. Таким
образом обеспечивается оптимальная производительность
батарей.
Для подзарядки батареи выполните следующие действия.
Подключите устройство к сетевой розетке с помощью сетевого
адаптера переменного тока или зарядного устройства (или
автомобильного адаптера питания). Цикл зарядки начнется и
закончится автоматически.
Цикл зарядки начнется и закончится автоматически.
210
Техническое обслуживание
Замена батареи
Замена батареи
Устройство может получать питание как от батареи, так и от
электрической сети с помощью адаптера переменного тока/зарядного
устройства, поставляемого в комплекте.
ВНИМАНИЕ!
Не бросайте батареи в огонь или воду и не замыкайте накоротко
их электрические контакты. Не разбирайте батареи.
ВНИМАНИЕ!
В этом устройстве используется интеллектуальная
литий-ионная батарея со встроенной защитой, которая
предназначена специально для устройства EXFO. Поэтому
заменять такую батарею можно только батареей того же типа и
модели.
Использование других батарей может повредить устройство и
поставить под угрозу вашу безопасность.
Для получения дополнительной информации о подходящих источниках
питания для используемого устройства, а также об их характеристиках,
см. «Технические характеристики» на стр. 271.
Перед работой в полевых условиях, где нет соответствующего
надежного источника питания, обязательно установите в устройство
батарею.
Примечание:Батарея находится в том же корпусе, что и модуль.
211
Техническое обслуживание
Замена батареи
Для извлечения батареи выполните следующие действия.
1. Выключите устройство (выключение) и отсоедините его от сети
переменного тока.
2. Установите устройство таким образом, чтобы его передняя панель
находилась на ровной плоской поверхности, например на столе.
3. При помощи плоской отвертки отверните винты (4) на задней
панели устройства, поворачивая их против часовой стрелки. Эти
винты являются невыпадающими, поэтому их невозможно извлечь
полностью.
Винты
Поверните винты против
часовой стрелки
Винты
212
Техническое обслуживание
Замена батареи
4. Удерживайте модуль за его боковые части (НЕ за соединители) и
извлеките его.
ПРЕДОСТЕРЕЖЕНИЕ!
Извлечение модуля за соединители может серьезно повредить
как модуль, так и соединители. Всегда извлекайте модуль,
удерживая его за корпус.
5. Расположите модуль на плоской поверхности, например на столе,
так, чтобы батарея смотрела верх.
213
Техническое обслуживание
Замена батареи
6. Потяните за «язычок» батареи, чтобы выдвинуть ее из отсека.
Теперь можно заменить батарею.
214
содержание .. 12 13 14 15 ..
