FTB-1v2 и FTB-1v2 Pro. Руководство пользователя - часть 13
Удаленное управление устройством
Работа с удаленным рабочим столом
3. В разделе Удаленный рабочий стол выберите пункт Не
разрешать удаленные подключения к этому компьютеру.
4. Нажмите кнопку OK для подтверждения изменений и возврата в
окно Настройки системы.
183
Удаленное управление устройством
Работа с VNC
Работа с VNC
Для управления вашим устройством с помощью VNC необходим
сервер UltraVNC Server (уже установлен) и обозреватель клиента VNC
Viewer (который вам нужно будет установить).
Чтобы подключаться к устройству с помощью VNC, необходимо:
знать IP-адрес устройства и указать его в параметрах подключения
на компьютере;
знать пароль (по умолчанию одинаковый для всех пользователей).
В этом разделе вы получите основные знания, которые позволят вам
управлять устройством с помощью VNC.
184
Удаленное управление устройством
Работа с VNC
Настройка сервера VNC Server
Сервер UltraVNC Server уже установлен на устройстве. По умолчанию
он допускает только защищенные подключения. Это означает, что
перед установлением подключения между компьютером и своим
устройством вам необходимо настроить пароль.
Можно настроить и другие, более удобные для вас параметры
подключения.
Чтобы настроить сервер VNC Server, выполните следующие
действия.

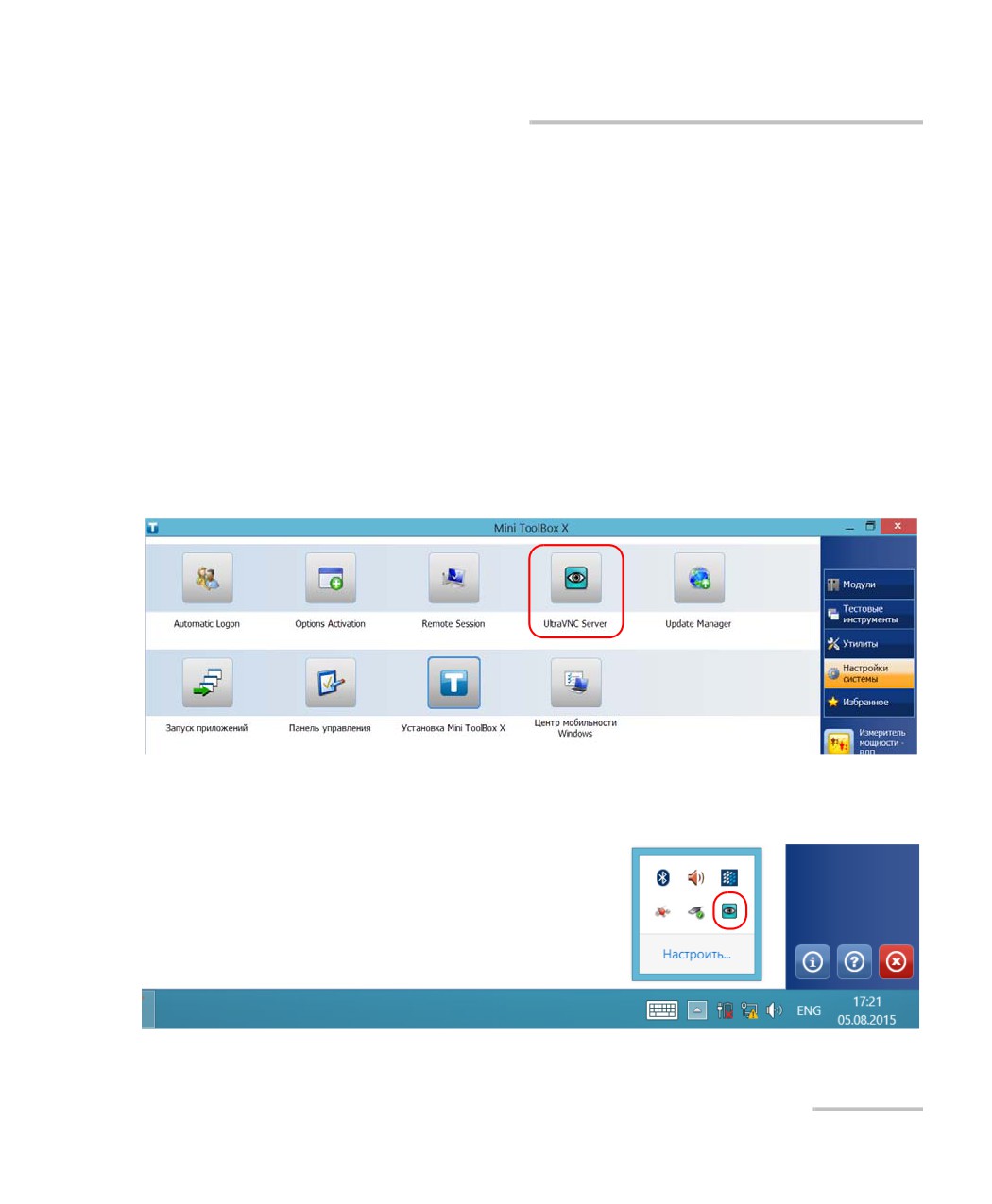

1. В главном окне нажмите кнопку Настройки системы.
2. Нажмите UltraVNC Server.
3. В области уведомлений правой кнопки мыши нажмите на значок
UltraVNC.
4. В контекстном меню нажмите Admin Properties (Свойства
администрирования).
185
Удаленное управление устройством
Работа с VNC

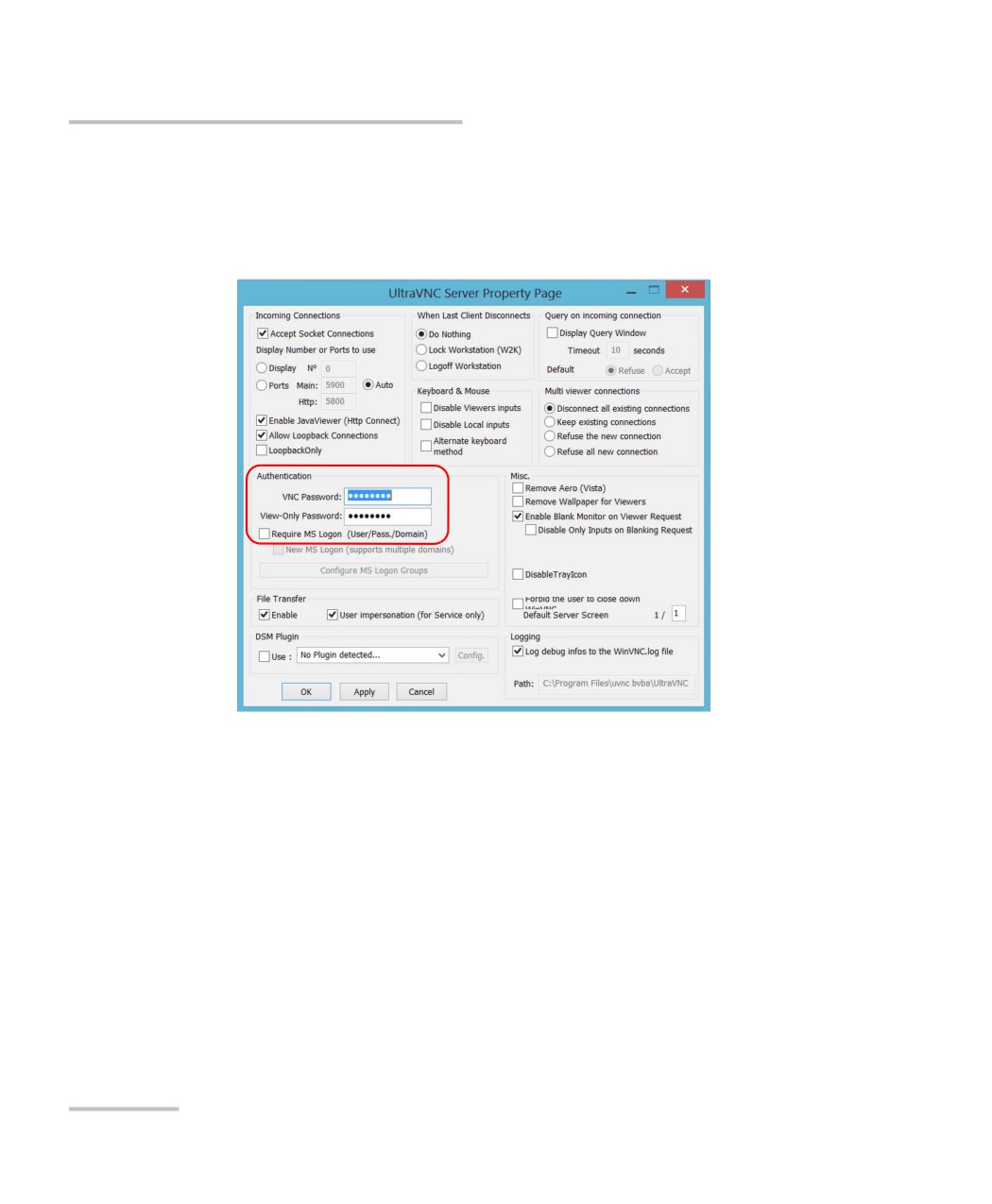

5. В зависимости от типа нужного вам соединения, в разделе
Authentification (Аутентификация) в окне VNC Password
(Пароль VNC) или View-Only Password (Пароль только для
просмотра) введите параметр.
Примечание:Пароль VNC и Пароль только для просмотра независимы друг от друга.
Они могут быть разными.
6. Нажмите Apply (Применить), а затем OK.
186
Удаленное управление устройством
Работа с VNC
Установка обозревателя VNC Viewer на клиентском
компьютере
Если обозреватель VNC Viewer не установлен на вашем компьютере,
то вы можете бесплатно загрузить его из Интернета.
ВАЖНО!
EXFO не предоставляет лицензии на обозреватель UltraVNC
Viewer. Убедитесь, что у вас есть разрешение устанавливать его
на своем компьютере.
Чтобы установить обозреватель UltraVNC Viewer на своем
компьютере, выполните следующие действия.
1. Откройте веб-браузер и перейдите по адресу
http://www.uvnc.com/downloads/ultravnc.html.
2. Загрузите версию обозревателя, подходящую для операционной
системы, под управлением которой работает ваш компьютер.
3. Дважды щелкните по файлу по загруженному файлу и запустите
установку.
4. Следуйте инструкциям на экране.
187
Удаленное управление устройством
Работа с VNC
Подключение к устройства при помощи VNC
Установив обозреватель UltraVNC Viewer на свой компьютер, вы
сможете удаленно управлять своим устройством.
Чтобы подключить устройство к UltraVNC, выполните следующие
действия:
1.
Подсоедините компьютер и ваше устройство к одной и той же сети
и убедитесь, что они могут «видеть» друг друга, так как иногда
сетевые ограничения могут препятствовать взаимодействию
устройств.
Если вы хотели бы использовать сеть Ethernet, подсоедините
кабель RJ-45 (сетевой) к порту устройства RJ-45,
расположенный на верхней панели.
Инструкции для подключения по беспроводной сети
представлены в разделе«Подключение к беспроводной сети»
на стр. 145.
Также вы можете создать персональную сеть при помощи
устройства с поддержкой Bluetooth (см. «Передача данных по
Bluetooth» на стр. 136).
2.
Включите компьютер и устройство.
3.
Откройте Mini ToolBox X на своем устройстве.
4.
В нижней части панели кнопок коснитесь
188
Удаленное управление устройством
Работа с VNC

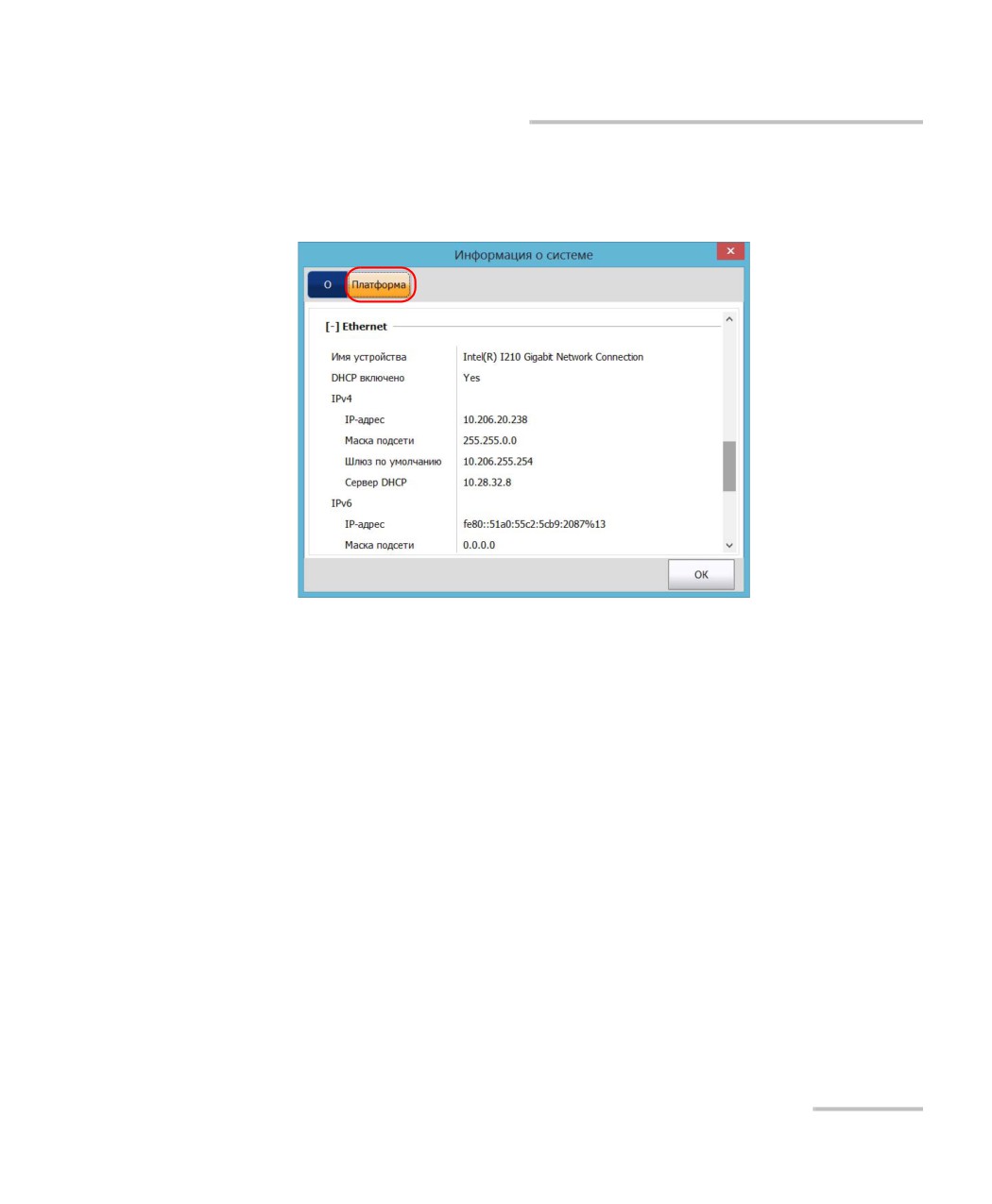

5. Коснитесь Платформа.
6. Прокрутите вниз, пока не увидите IP-адрес.
7. Запишите IP-адрес, после чего закройте окно.
Примечание:IP-адрес появится в списке через несколько секунд.
189
Удаленное управление устройством
Работа с VNC

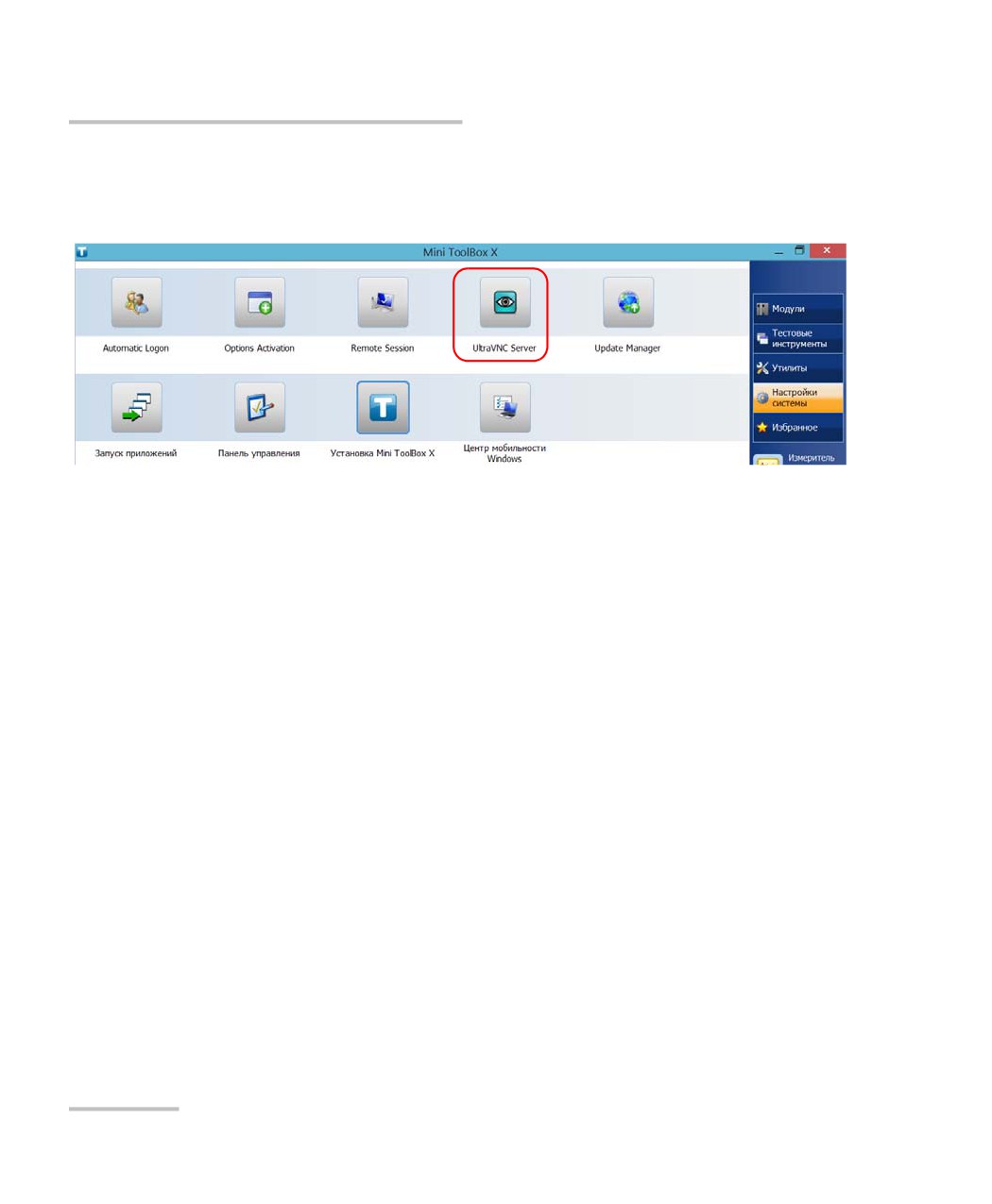

8. В главном окне нажмите кнопку Настройки системы.
9. Нажмите UltraVNC Server, чтобы запустить сервер.
Примечание:В целях безопасности UltraVNC Server не запускается автоматически.
Тем не менее если вы хотите, чтобы ваше устройство оставалось в
режиме готовности для удаленных подключений, установите
соответствующую службу (нажмите правой кнопкой мыши на значок
UltraVNC, а затем нажмите на Install Service (Установить службу)). За
более подробной информацией обращайтесь на сайт UltraVNC
10. Запустите обозреватель UltraVNC Viewer на своем компьютере.
190
Удаленное управление устройством
Работа с VNC

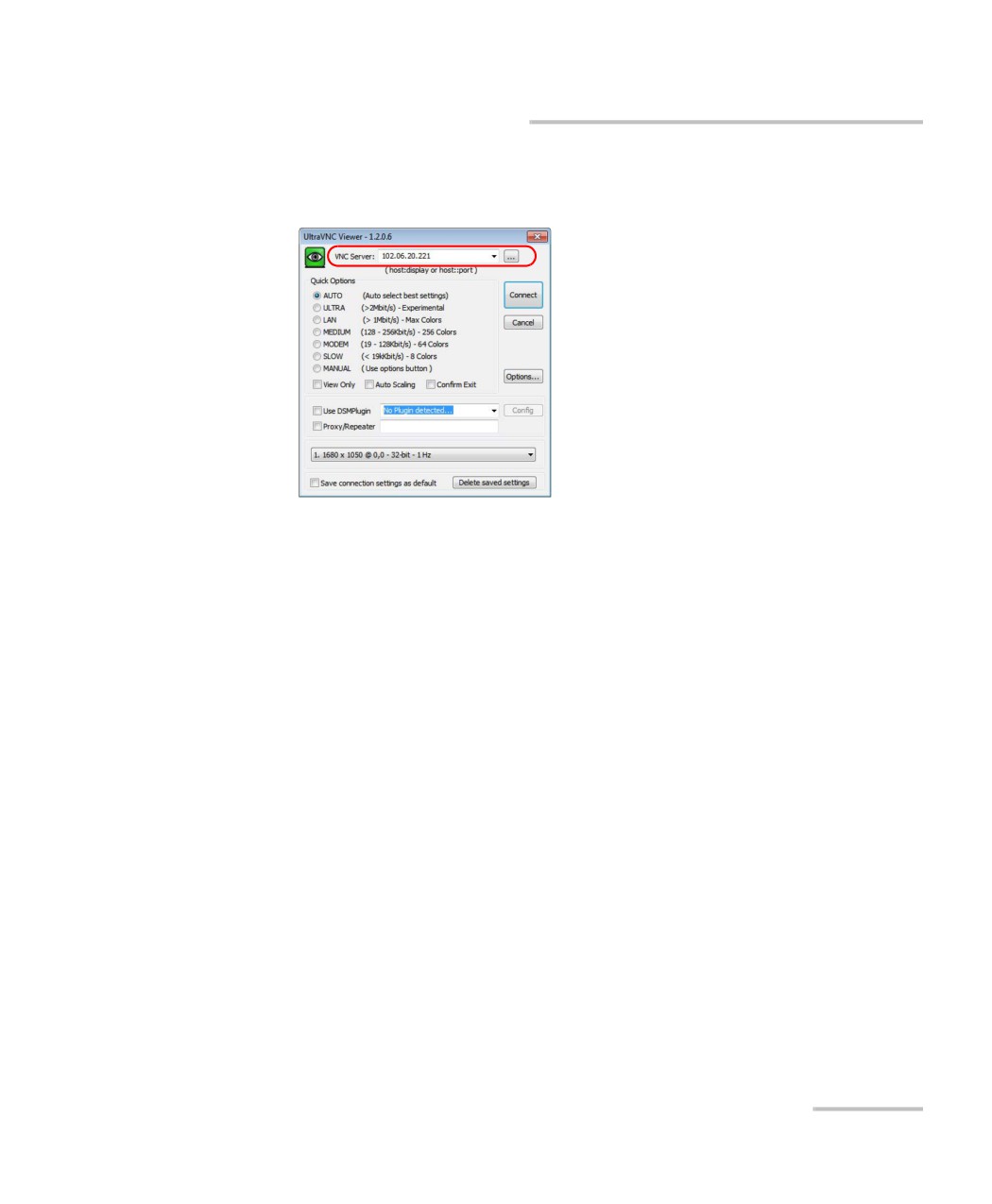

11. В списке VNC Server (Сервер VNC) введите IP-адрес вашего
устройства, записанный вами во время шага 7.
Примечание:Внешний вид окна обозревателя UltraVNC Viewer может отличаться в
зависимости от версии, которой вы пользуетесь.
12. Щелкните Connect (Подключиться).
13. Когда приложение запросит пароль, введите его и щелкните OK
для подтверждения.
191
Удаленное управление устройством
Добавление исключений в брандмауэр
Добавление исключений в брандмауэр
Примечание:Только пользователи с правами администратора могут добавлять
исключения в брандмауэр.
Ваше устройство защищено брандмауэром Microsoft,
предотвращающим несанкционированный доступ к устройству,
подключенному к сети или Интернету. Этот брандмауэр
предварительно настроен для совместной работы со всеми
приложениями, входящими в комплект поставки устройства. Однако
можно разрешить другим приложениям получать доступ к сети или
Интернету путем добавления исключений.
Для получения сведений о настройке брандмауэра обратитесь к
администратору сети.
Чтобы добавить исключения в брандмауэр, выполните следующие
действия.

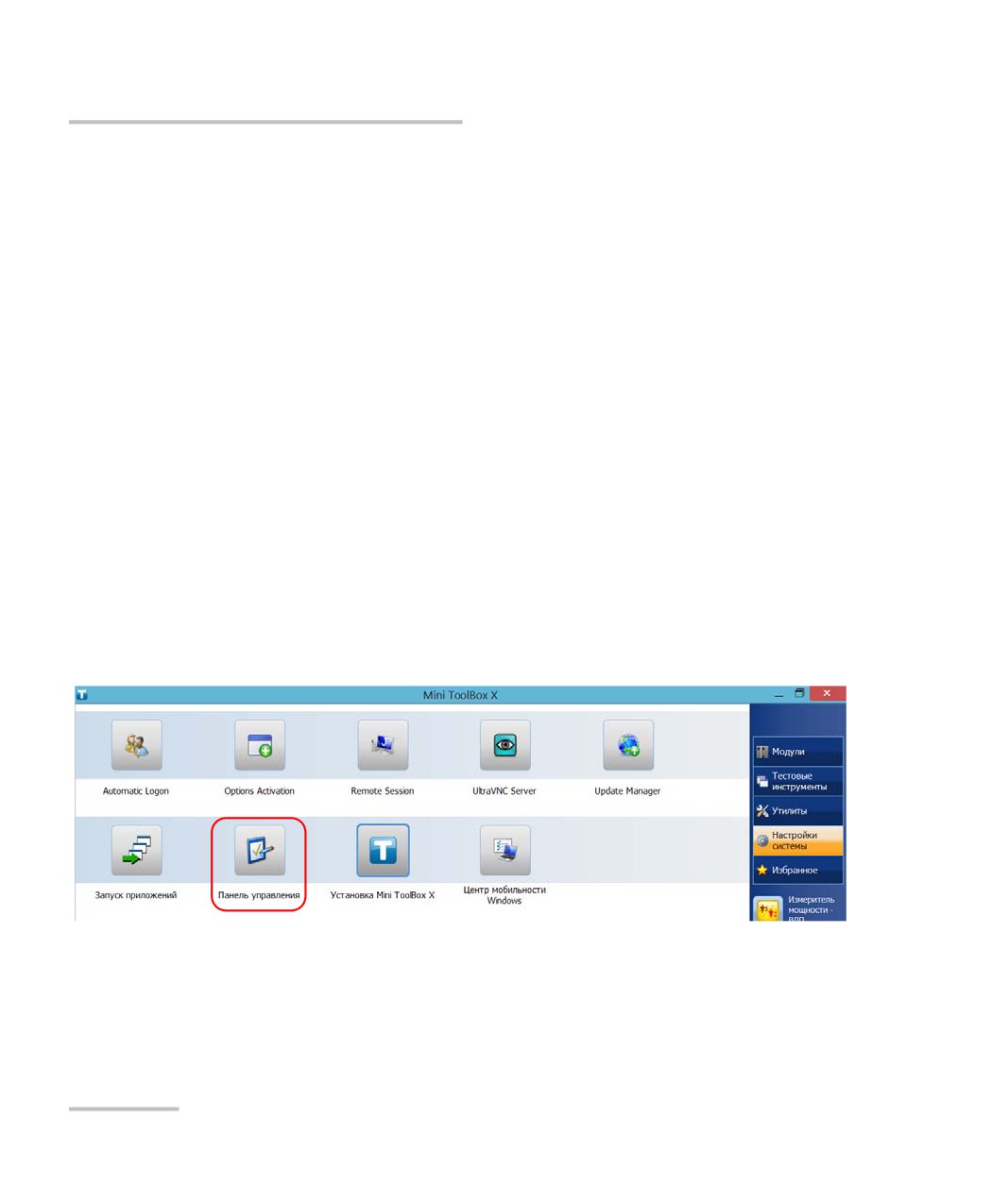

1. В главном окне нажмите кнопку Настройки системы.
2. Коснитесь пункта Панель управления.
192
Удаленное управление устройством
Добавление исключений в брандмауэр

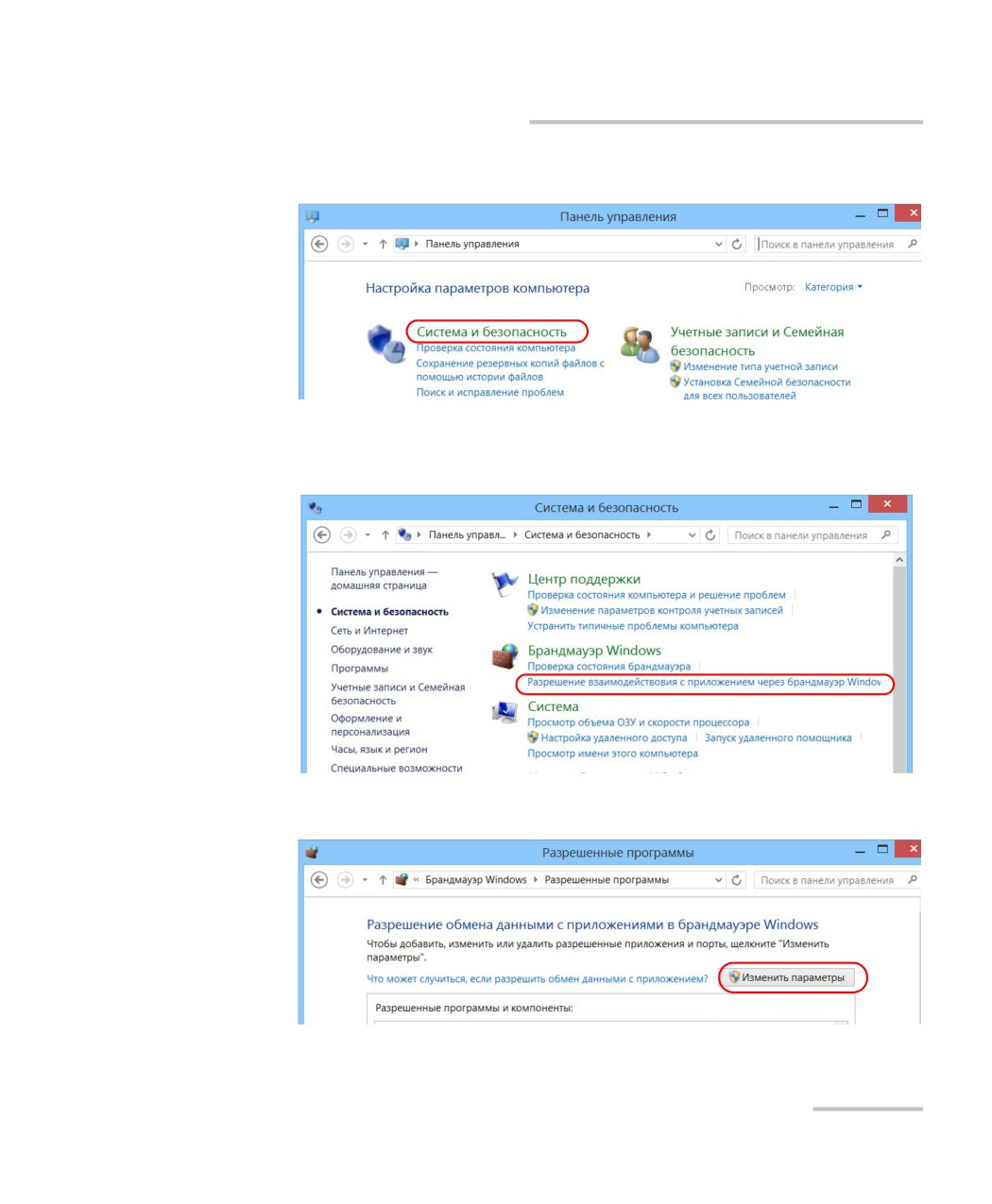

3. Коснитесь пункта Система и безопасность.
4. В разделе Брандмауэр Windows коснитесь пункта Разрешить
взаимодействие с приложением через брандмауэр Windows.
5. Нажмите кнопку Изменить параметры.
193
Удаленное управление устройством
Добавление исключений в брандмауэр
6. Нажмите кнопку Разрешить другое приложение.
7. Выберите из списка нужное приложение и нажмите кнопку
Добавить.
194
Удаленное управление устройством
Добавление исключений в брандмауэр

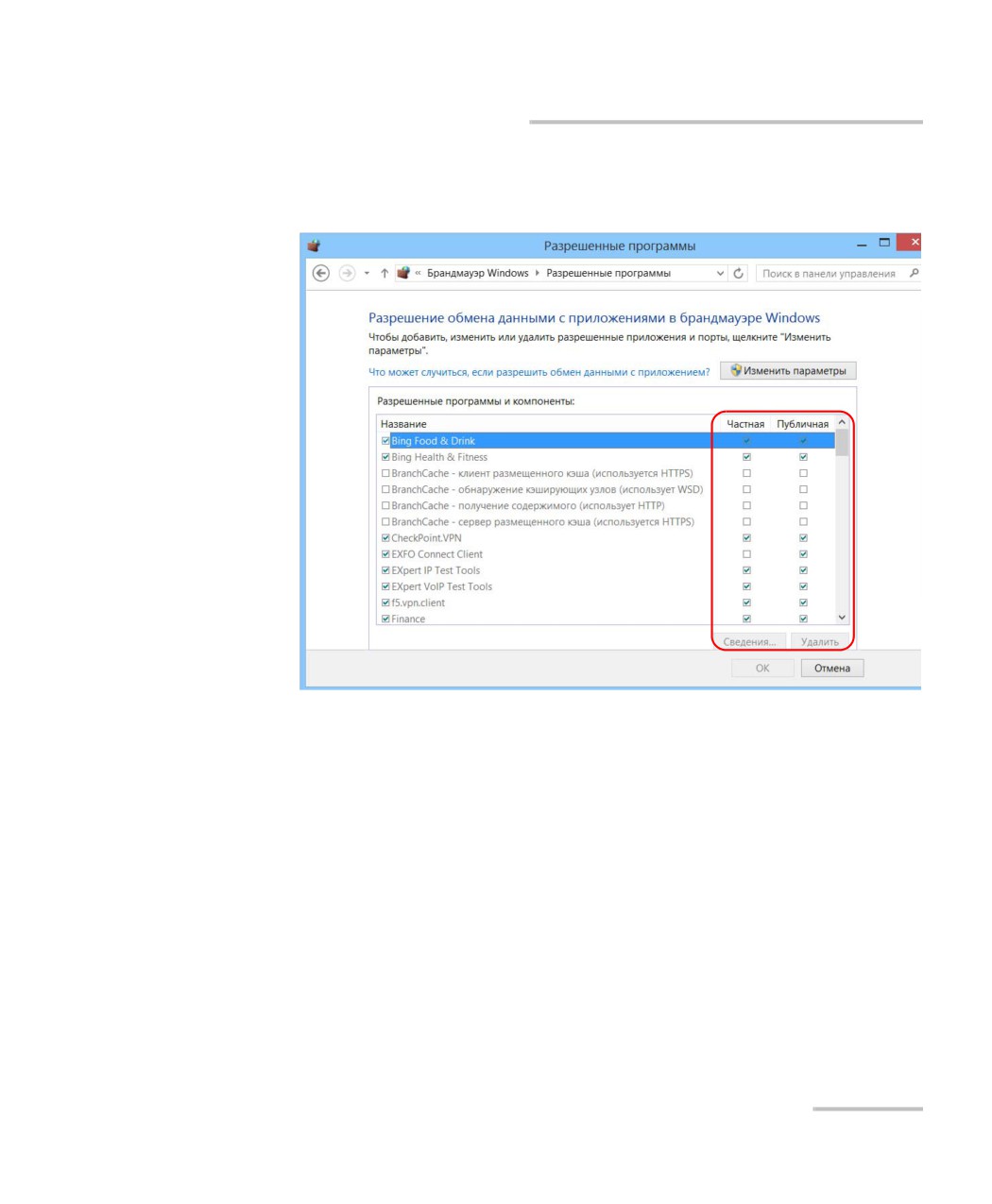

8. Удостоверьтесь в правильности параметров Частная и Публичная
добавленного приложения.
9. По завершении нажмите OK для подтверждения изменений и
возврата в окно Панель управления.
195
10
Тестирование сетевых
соединений
Примечание:Данная функция доступна только при наличии дополнительного пакета
программ IPT.
При работе в сети основными наиболее часто используемыми тестами
являются Ping-тест (проверка связи) и тест Трассировка маршрута. С
помощью этих тестов можно проверить правильность передачи
IP-пакетов от локального хоста удаленному хосту и наоборот.
ВАЖНО!
Чтобы предотвратить отображение неправильных результатов,
перед выполнением проверки связи или трассировки маршрута
всегда проверяйте, чтобы устройство было подключено только
к одной сети (стандартной сети Ethernet или беспроводной
сети).
Выполнение проверки связи
Проверка связи является основным методом измерения среднего
времени достижения пакетом удаленного хоста. С помощью этого теста
можно быстро проверить правильность работы удаленного хоста.
Проверка связи характеризуется шестью общими параметрами:
URL-адресом (IP-адресом);
количеством отправляемых пакетов;
размером пакетов;
максимально допустимым временем достижения пакетом
удаленного хоста;
максимально допустимым количеством переходов для достижения
удаленного хоста (TTL);
флагом, указывающим на возможность фрагментации пакета.
197
Тестирование сетевых соединений
Выполнение проверки связи
После завершения теста его результаты можно экспортировать. Позже
можно импортировать созданный текстовый файл (с символами
табуляции в качестве разделителей) непосредственно в Microsoft Excel.
Для проверки связи выполните следующие действия.

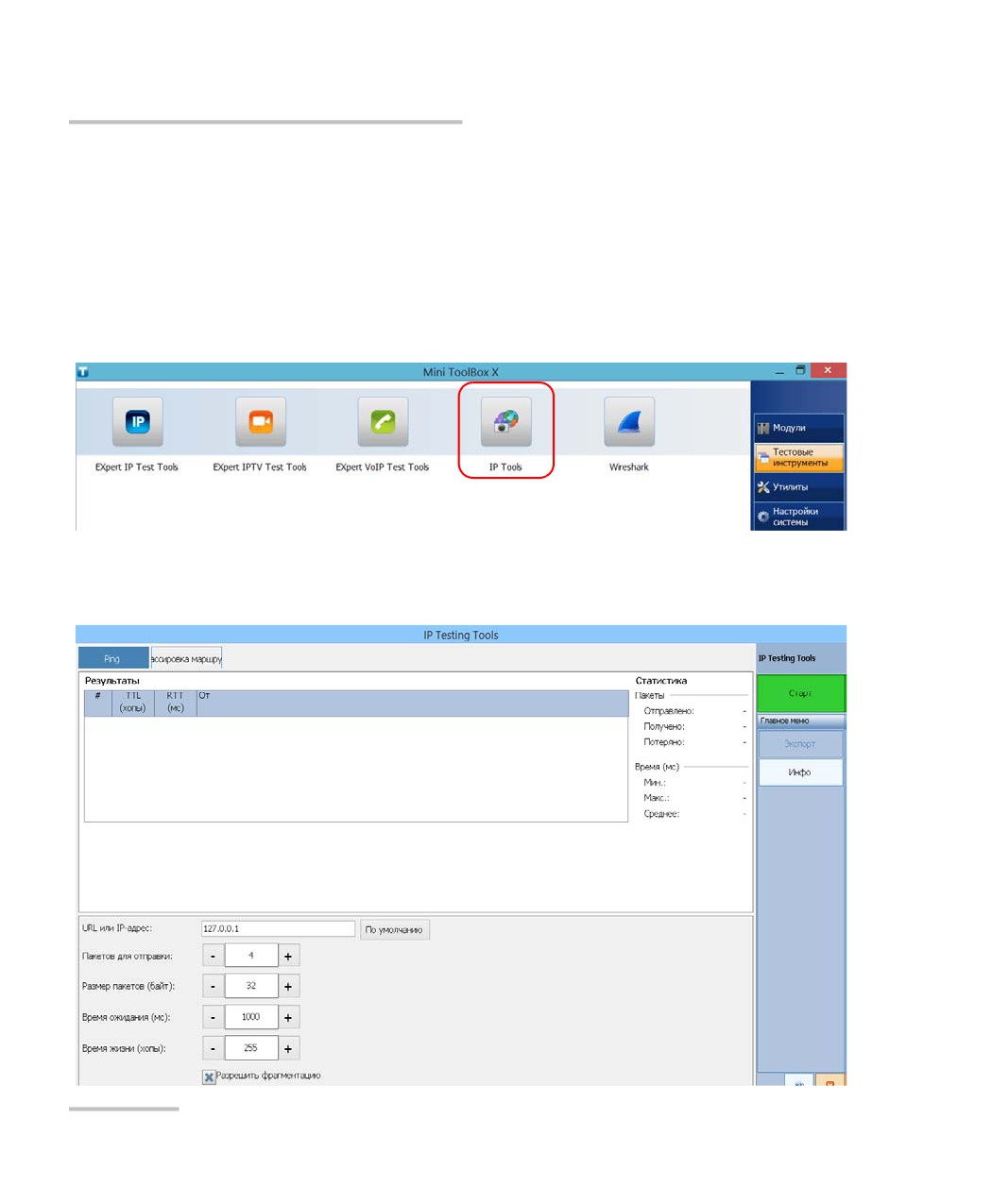

1. В главном окне нажмите на пункт Тестовые инструменты.
2. Нажмите IP Tools (Средства IP).
3. В окне IP Testing Tools (Средства тестирования IP) выберите
вкладку Ping (Проверка связи).
198
