Банкомат ProCash 2100xe, ProCash 2100xe USB. Руководство по установке - часть 4

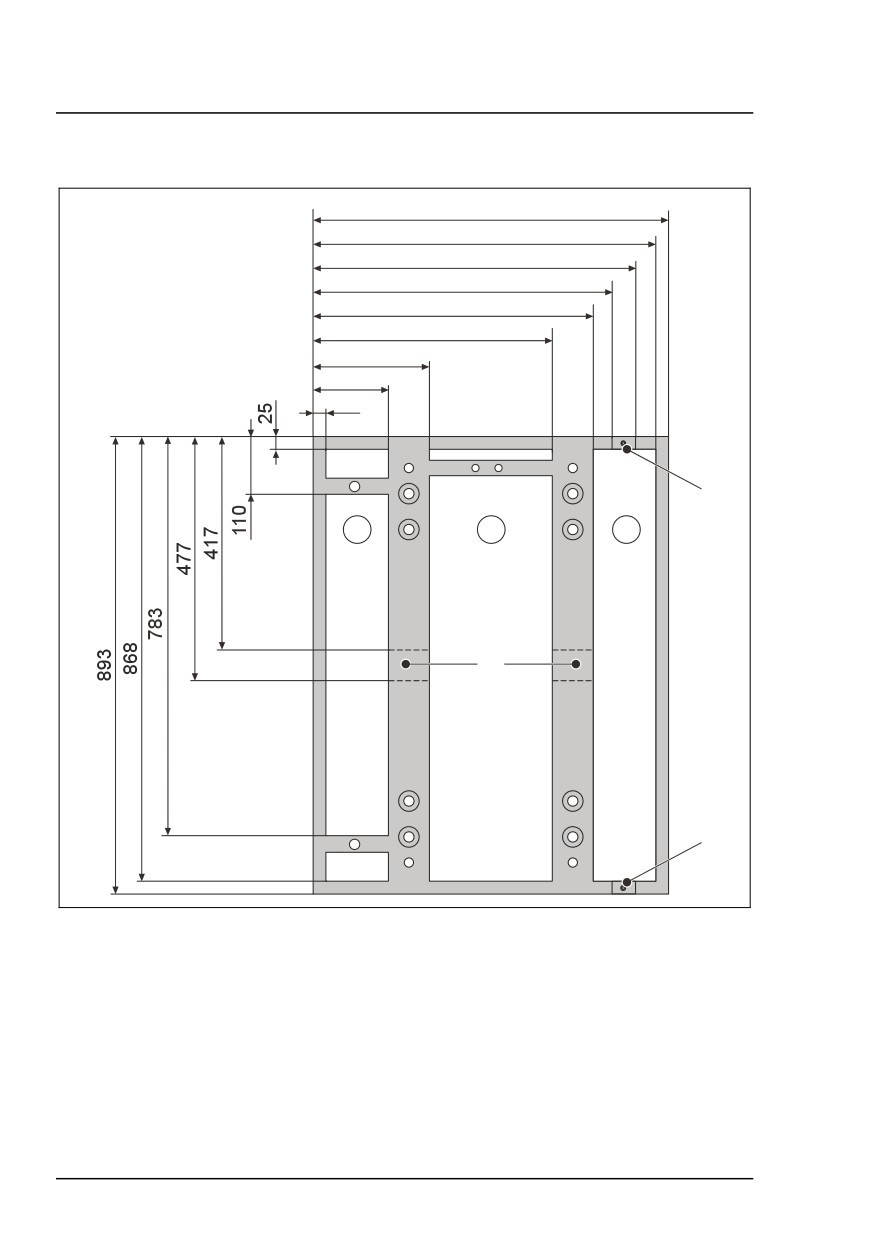

Установочная рама
Планирование установки
Задняя загрузка
694
669
630
584
547
467
227
147
25
4
1
3
3
3
2
1
1 Кабельные вводы в установочную раму
2 Кабельные проходы под установочной рамой
3 Места для подвода кабеля
4 Эта сторона должна быть всегда направлена в сторону двери сейфа.
38
Планирование установки
Датчик выламывания
Датчик выламывания
Во всех сейфах и установочных рамах предусмотрены отверстия
i
для датчика выламывания.
Для обеспечения возможности установки датчика выламывания после
завершения установки банкомата отверстие для датчика должно быть
просверлено перед началом монтажа установочной рамы.
Перед креплением датчика выламывания необходимо очистить
просверленное отверстие от пыли и установить в него дюбель с
крепёжным раствором, (например, распорный дюбель UPAT,
аэрозольный баллончик с цементирующим раствором Fischer R M).
Это позволит наладчику сигнализации без проблем закрепить в сейфе
датчик выламывания после установки банкомата (см. также рис. „Схема
крепления“ в соответствующих разделах главы „Установка“).
Размеры отверстия и дюбеля согласовываются с местным наладчиком
сигнализации. Максимальный диаметр гнезда дюбеля составляет:
−
16 мм в установочной раме
−
22 мм в сейфе
Крепёж (стержень с резьбой, дюбель) подготавливается на месте
установки (наладчиком сигнализации). Длина стержня с резьбой зависит
от используемой установочной рамы (см. также главу „Установка“).
Не допускается прокладывать под диспенсерами CMD-V4 какие-
i
либо сетевые кабели и линии передачи данных.
39
Схемы расположения отверстий
Планирование установки
Схемы расположения отверстий
На следующих рисунках указаны отверстия для крепления банкомата
ProCash 2100xe / 2100xe USB к установочной раме в зависимости от
кромки банкомата для различных вариантов банкомата.
Расположение установочной рамы, а, следовательно, и расположение
отверстий зависят также от типа короба. Соответствующая информация
приведена в главе „Установка“.
40
Планирование установки
Схемы расположения отверстий

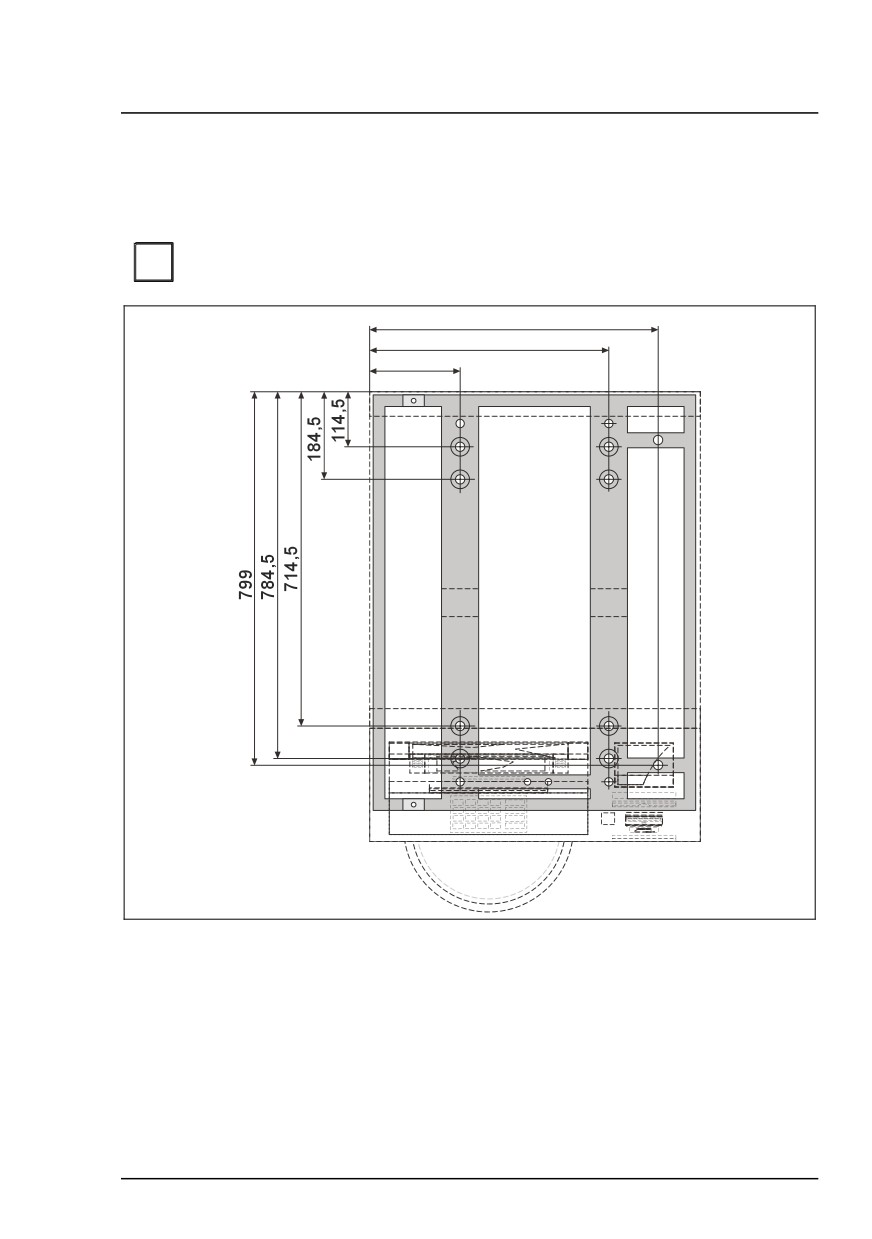

Схема расположения отверстий
(передняя загрузка)
Установочная рама с каждой стороны на 3 мм меньше, чем сейф.
i
616
510
190
Глубина отверстий:
Отверстия
мин. 180 мм, из них мин. 125 мм в бетоне,
установочной рамы:
диаметры отверстий приведены в инструкции по
монтажу баллончика.
Отверстие для
мин. 40 мм в бетоне,
датчика выламывания: размер отверстия и дюбеля следует согласовать с
местным наладчиком сигнализации.
41
Схемы расположения отверстий
Планирование установки

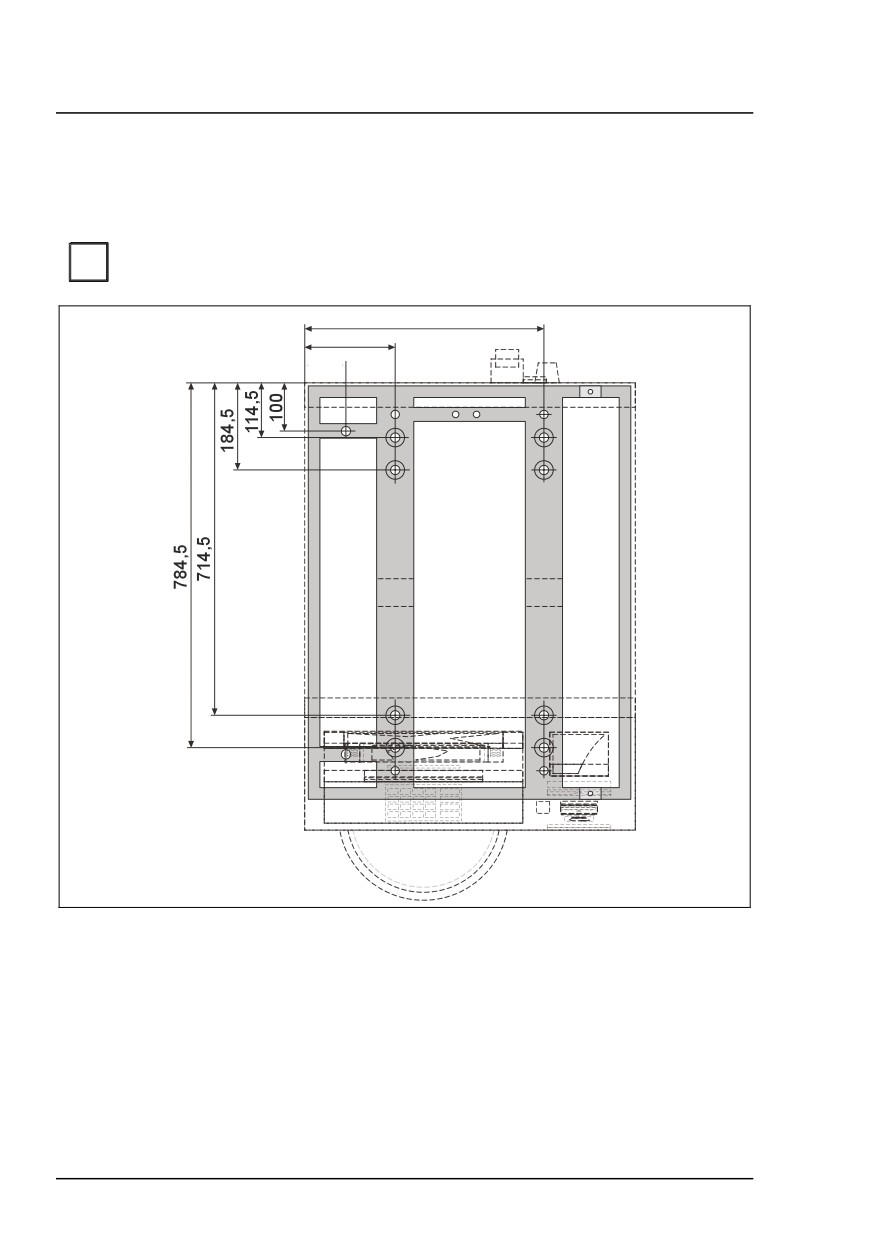

Схема расположения отверстий
(задняя загрузка)
Установочная рама с каждой стороны на 3 мм меньше, чем сейф.
i
510
190
84
Глубина отверстий:
Отверстия
мин. 180 мм, из них мин. 125 мм в бетоне,
установочной рамы:
диаметры отверстий приведены в инструкции по
монтажу баллончика.
Отверстие для
мин. 40 мм в бетоне,
датчика выламывания: размер отверстия и дюбеля следует согласовать с
местным наладчиком сигнализации.
42
Планирование установки
Сетевые кабели и кабели передачи данных
Сетевые кабели и кабели передачи
данных
Общие сведения
При вводе кабеля в банкомат снизу необходимо следить за тем,
чтобы перемещение банкомата не приводило к повреждению
кабелей.
Для подключения банкомата требуются гнёзда для сетевого кабеля и
кабеля передачи данных. По умолчанию при поставке подсоединения
всех сетевых кабелей и кабелей передачи данных находятся в области
кабельного ввода в сейфе. Входящий в комплект порставки
дополнительный кабель имеет стандартную длину 2,5 м. С завода
банкомат поставляется с одним сетевым кабелем. Конфекционированные
сетевые кабели и кабели передачи данных могут быть заказаны в составе
аппаратных средств или предоставлены заказчиком. Положение
кабельных вводов Вы можете найти на соответствующих чертежах в этом
руководстве.
При прокладке кабеля в установочную раму и сейф заглушки могут
удаляться, чтобы конфекционированные кабели можно было ввести в
кабельный ввод (см. чертёж). После прокладки кабеля эти заглушки
должны быть снова установлены. В местах выхода кабеля в полу
необходимо защитить его от перегиба или повреждения.
Следует проследить, чтобы соединительные кабели имели
i
достаточную длину и могли быть проложены заказчиком через
установочную раму до сейфа.
Слишком длинные соединительные кабели необходимо
соответственно укоротить. Необходимо убедиться, что
соединительные кабели не мешают никаким подвижным
компонентам и не повреждают их.
43

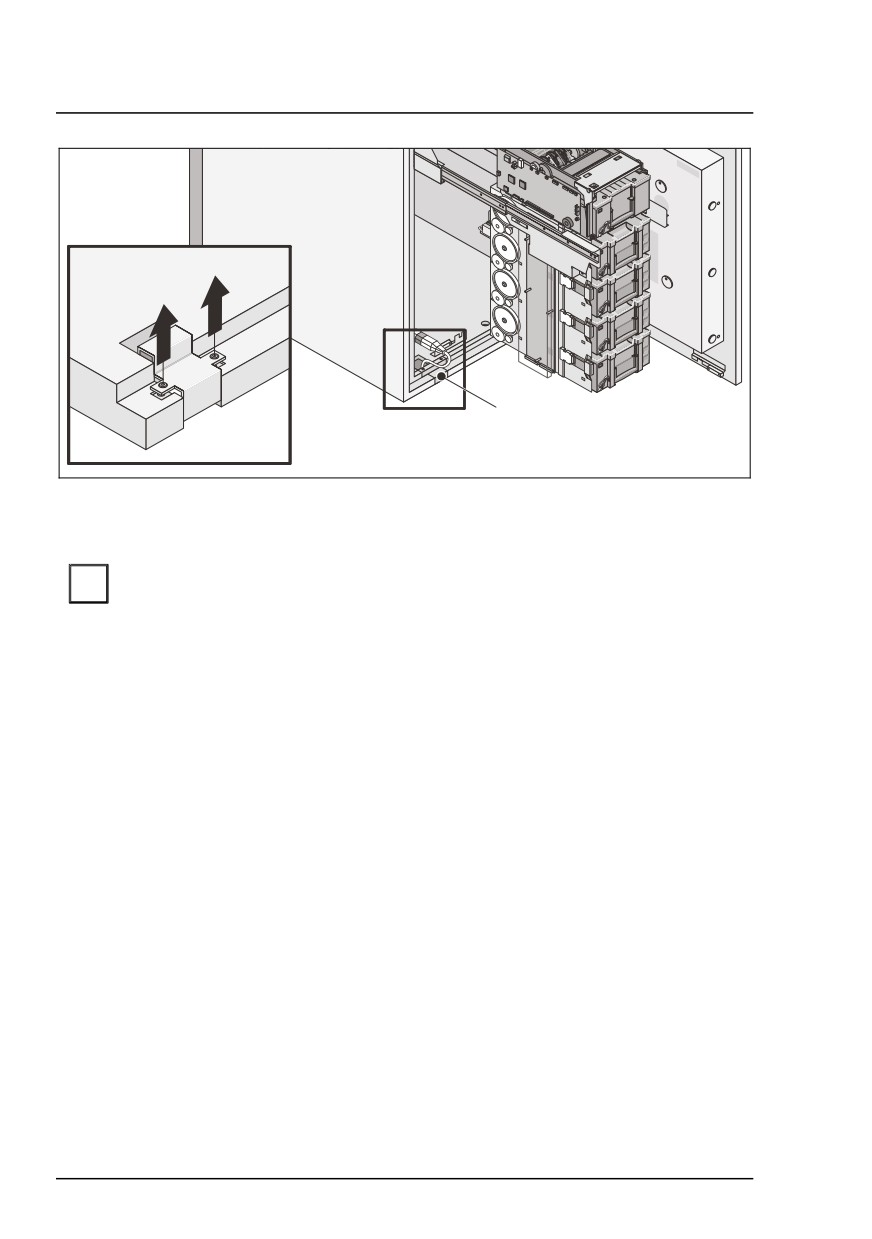

Сетевые кабели и кабели передачи данных
Планирование установки
1
1 Кабельный ввод
Не допускается прокладывать под диспенсерами CMD-V4 какие-
i
либо сетевые кабели и линии передачи данных.
Расположение кабельного ввода приведено в разделе
„Установочная рама“.
44
Планирование установки
Сетевые кабели и кабели передачи данных

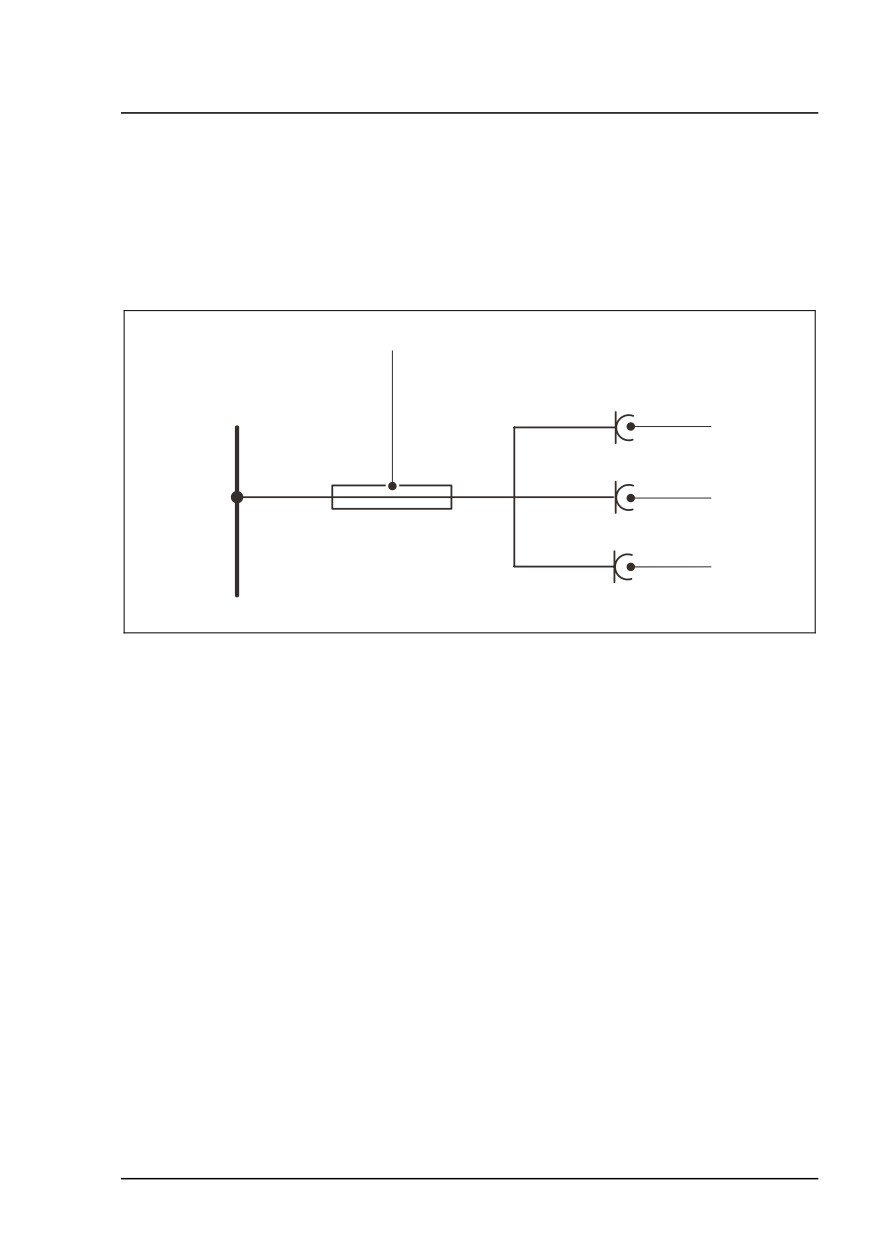

Подключение к сети
Подключение банкомата допускается только к сети с системой
заземления TN. Кроме гнезда электропитания банкомата на месте его
установки должны быть предусмотрены розетки с защитным контактом
согласно дополнительным устройствам - модему и т.п.
1
2
3
4
L N PE
1 Плавкий предохранитель или защитный автомат
2 Розетка для ProCash 2100xe / 2100xe USB
3 Розетка для модема
4 Розетка дополнительная
Дистанционный индикатор состояния
Опциональный дистанционный индикатор состояния ‚Remote Status
Indicator’ поставляется с соединительным кабелем длиной 50 м. При
проектировании необходимо определить место крепления и подводки
кабеля (см. также раздел „Установка дистанционного индикатора“).
45
Размеры логотипа короба
Планирование установки
Подсоединение камер
Если в случае банкоматов со встроенной на заводе портретной камерой
и/или камерой наблюдения кассовой ячейки полученные изображения
должны обрабатываться вне банкомата, то на месте установки банкомата
необходимо предусмотреть следующие кабели дополнительно к
необходимым подсоединениям для сетевого кабеля и кабеля передачи
данных:
−
1 видеокабель 75 Ом с BNC-штекером на установленную камеру
−
1 контрольный кабель V.24 для системы видеонаблюдения
Соответствующие интерфейсы для подсоединения камеры находятся в
сейфе. Проводка кабеля производится через кабельный ввод сейфа.

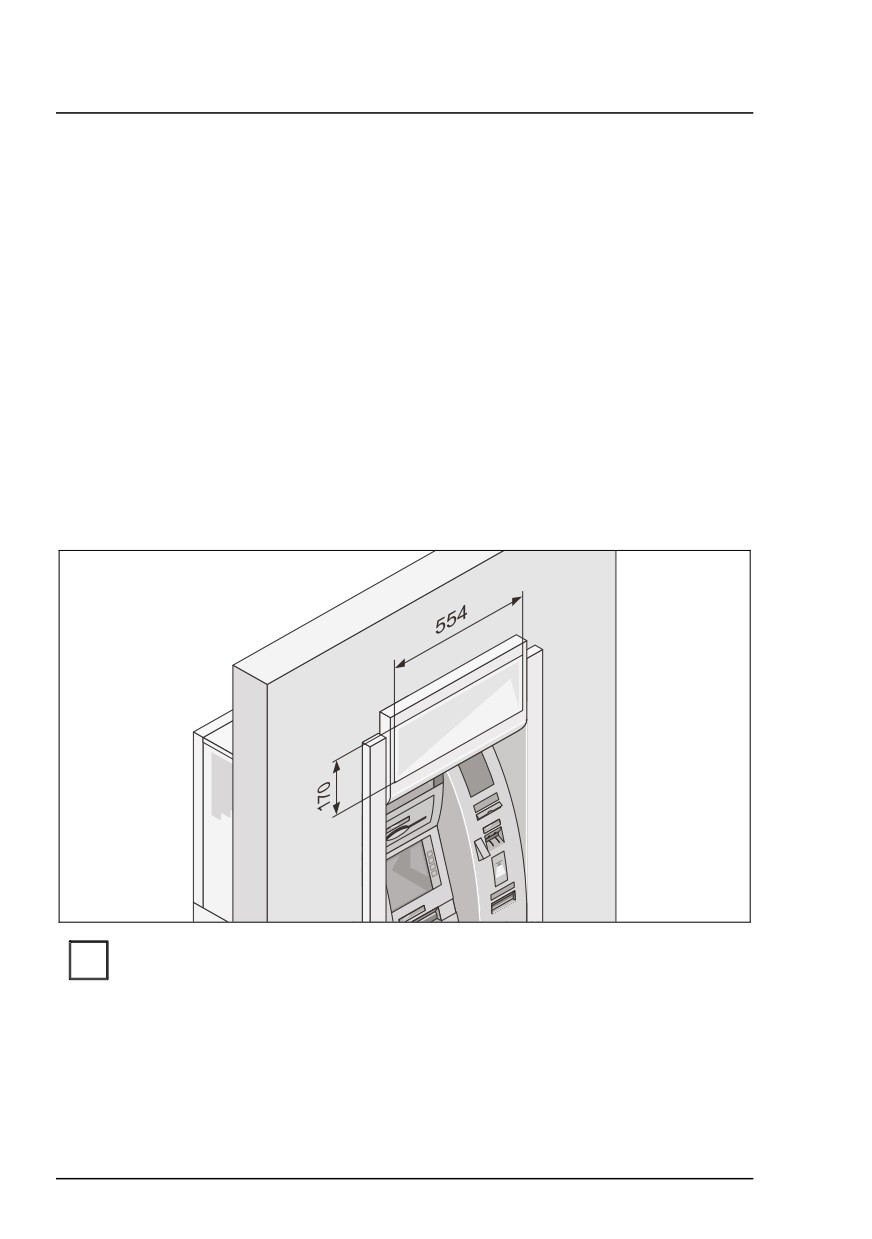

Размеры логотипа короба
Если банкомат ProCash
2100xe / 2100xe
USB был поставлен без
i
логотипа, логотип может
быть предоставлен заказчиком. На
рисунке изображена видимая внешняя поверхность
логотипа
(554 мм x 170 мм).
Действительный размер
логотипа составляет 565 x 176 мм.
Размеры логотипов Вы найдёте в Руководстве оператора
банкомата.
46
Планирование установки
Требования к пути транспортировки
Требования к пути транспортировки
Банкомат поставляется на транспортной подставке и может
транспортироваться вилочным погрузчиком. Для этого вилы погрузчика
необходимо подвести под банкомат с передней или задней стороны до
упора.
Следует проверить несущую способность всего пути транспортировки и
места установки банкомата и, при необходимости, усилить до начала
установки банкомата. Во избежание повреждений напольного покрытия
при транспортировке вилочным погрузчиком необходимо проложить
настил (например, из твердого древесного волокна). При транспортировке
и промежуточном хранении необходимо соблюдать требования к
условиям окружающей среды (см. „Приложение“, раздел „Технические
данные“).

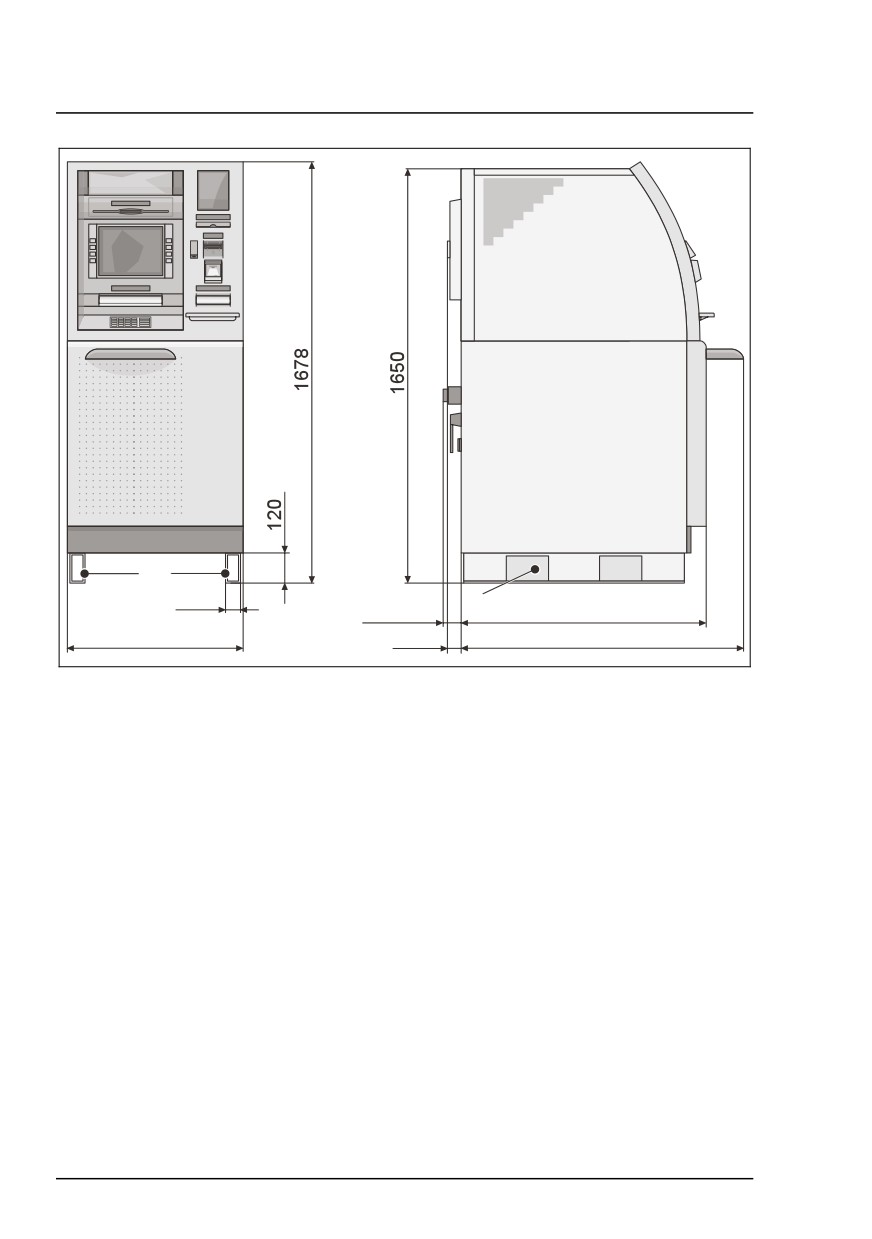

За счет транспортной подставки габариты банкомата частично
увеличиваются (см. следующий рисунок).
47
Требования к пути транспортировки
Планирование установки
1
60
1
72/43*
973/998**
700
55
1100/1125**
1 Транспортная подставка
* Для банкомата с задней загрузкой размер стандартного замка
составляет 43 мм вместо макс. 72 мм для замка заказчика.
** Для банкомата с передней загрузкой с замком заказчика глубина
составляет 1125 мм.
48
Планирование установки
Требования к пути транспортировки
Для обеспечения беспрепятственной транспортировки
i
необходимо проверить, достаточно ли места в зоне дверей и
коридоров.

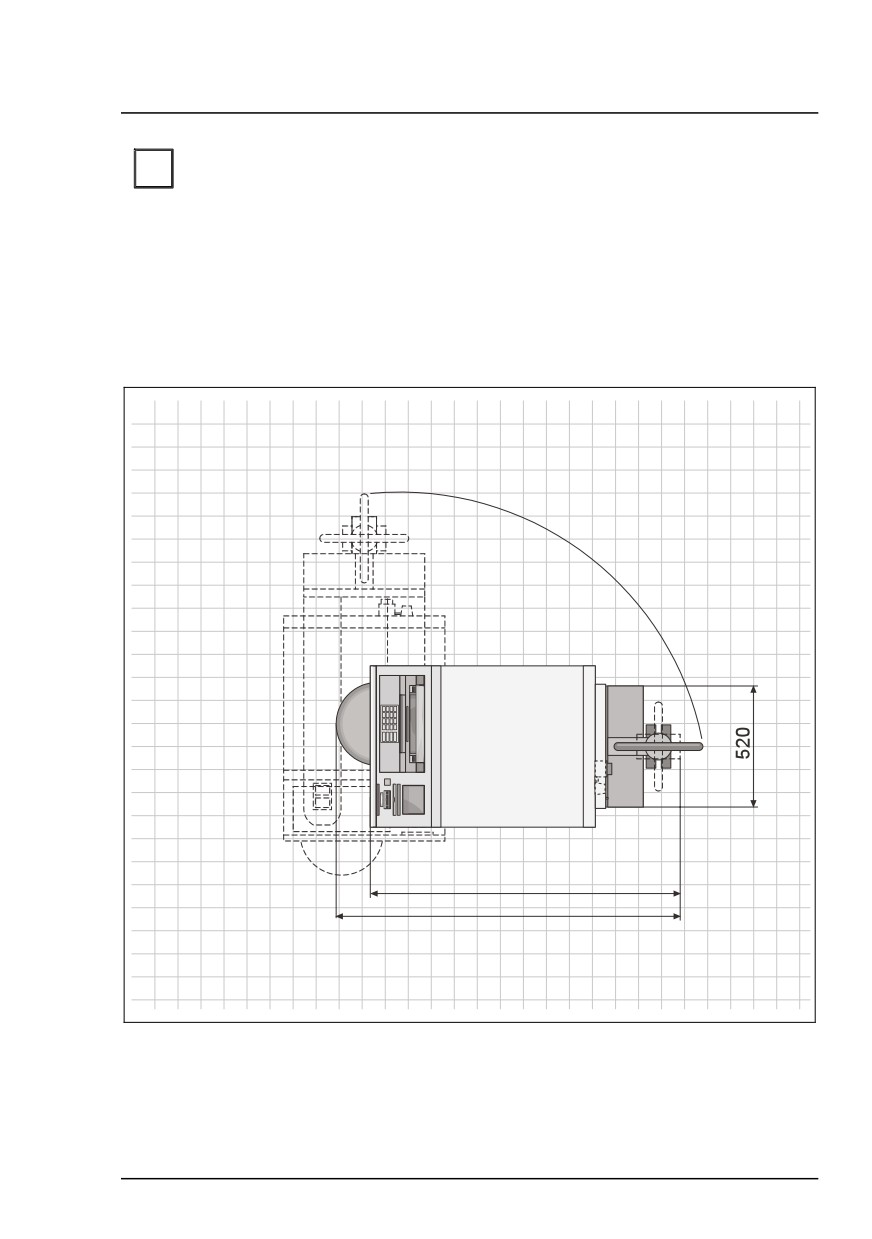

Следующий рисунок поможет Вам в этом. На рисунке изображен
банкомат на стандартном погрузчике.
При помощи растра (100 мм x 100 мм) можно обозначить
действительные размеры двери и коридора и тем самым быстро
определить возможности транспортировки. Пример приведён на
другой странице.
1350
1500
49
Требования к пути транспортировки
Планирование установки

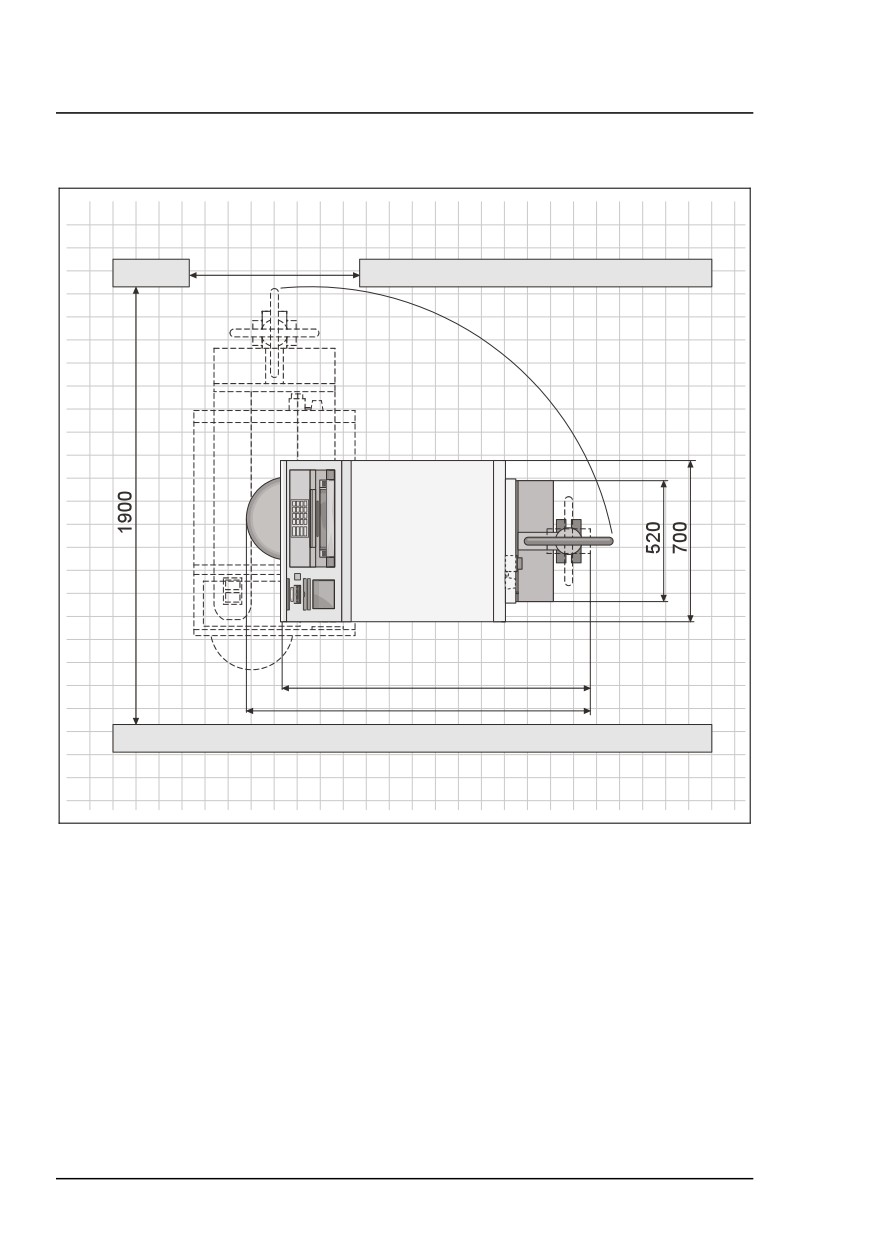

Пример минимальных размеров транспортного пути
740
1350
1500
50
Установка
В настоящей главе описаны отдельные этапы монтажа банкомата.
Все размеры указаны в миллиметрах. Чертежи представлены не в
i
масштабе.
Удостоверьтесь у ответственного проектировщика, что все
подготовительные работы выполнены полностью и технически
правильно и имеются в наличии все необходимые сетевые кабели
и кабели передачи данных.
Удаление транспортной упаковки
• Удалите упаковочный материал банкомата ProCash 2100xe /
2100xe USB.
• Утилизируйте ненужный упаковочный материал в соответствии с
местным законодательством.
51
Демонтаж транспортной подставки
Установка
Демонтаж транспортной подставки
Общие сведения
Для транспортировки банкомат оснащён подставкой, которую необходимо
снять перед установкой банкомата.

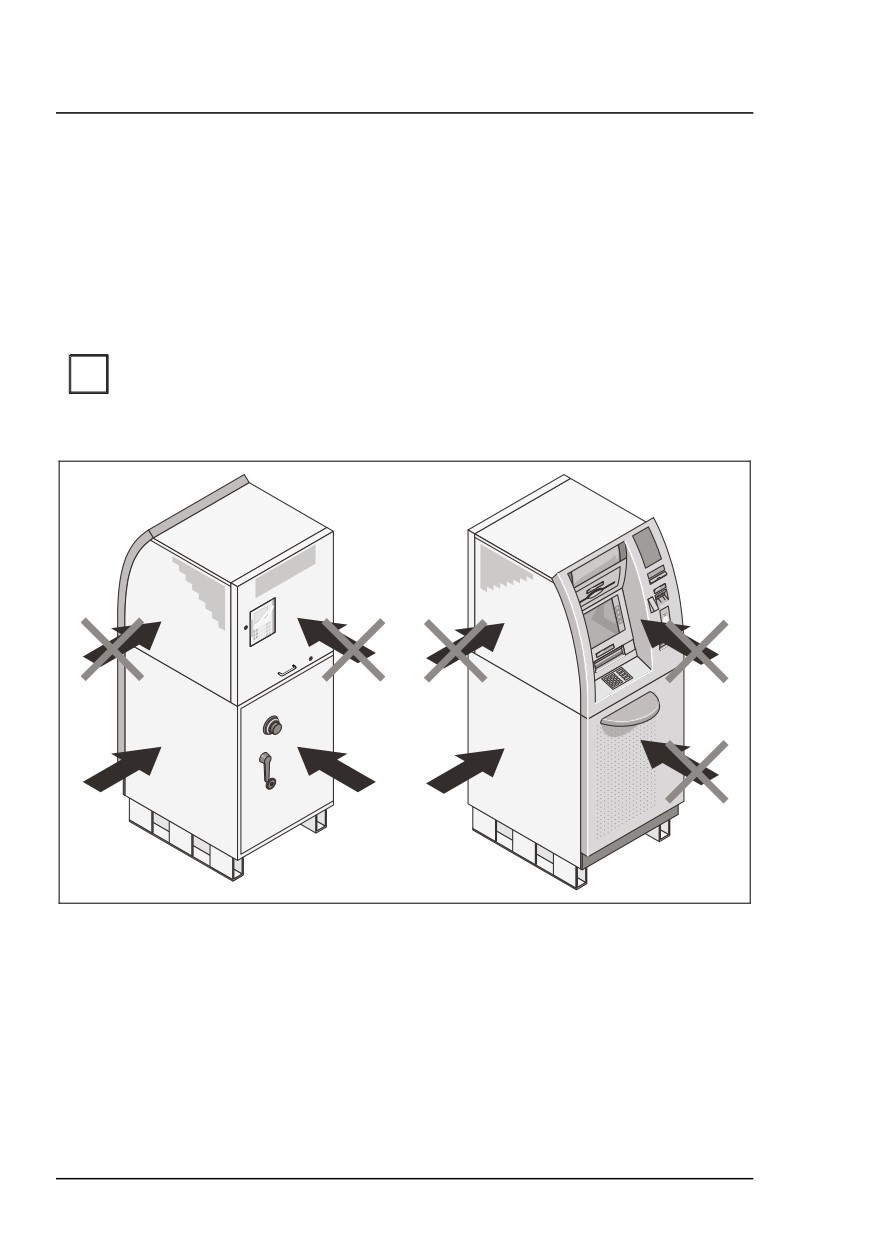

Перемещать банкомат разрешается только за указанные на
i
следующем рисунке точки непосредственно на поверхности
корпуса.
52
Установка
Демонтаж транспортной подставки

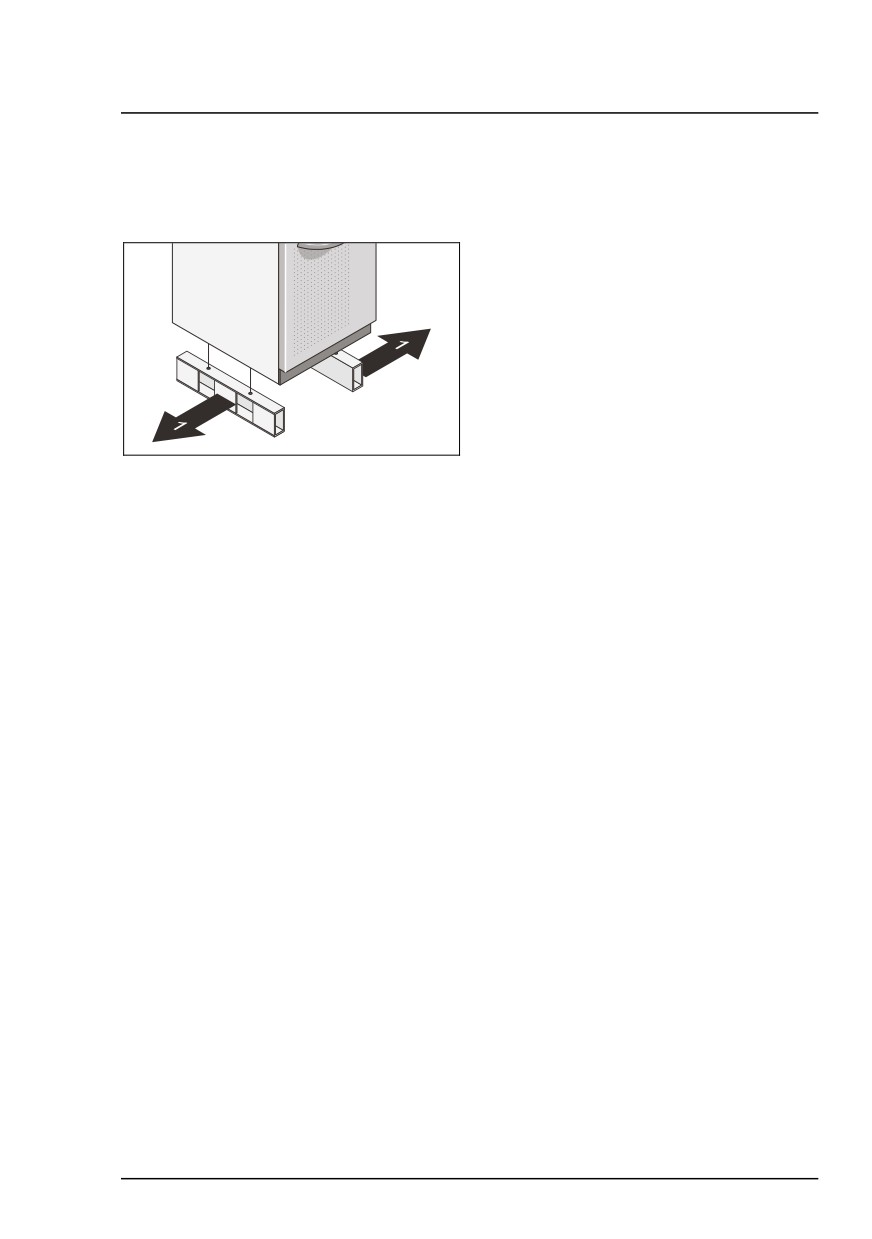

Демонтаж
Демонтаж транспортной подставки производится в следующем порядке:
Удалите снизу болты транспортной
подставки.
Приподнимите банкомат.
Уберите подставку банкомата
ProCash 2100xe / 2100xe USB (1).
• Утилизируйте ненужную транспортную подставку в соответствии с
местным законодательством.
53
