Банкомат ProCash 2100xe, ProCash 2100xe USB. Руководство по установке - часть 3
Варианты размещения банкоматов
Планирование установки
Установка наполовину утопленного банкомата
с коробом и подсветкой

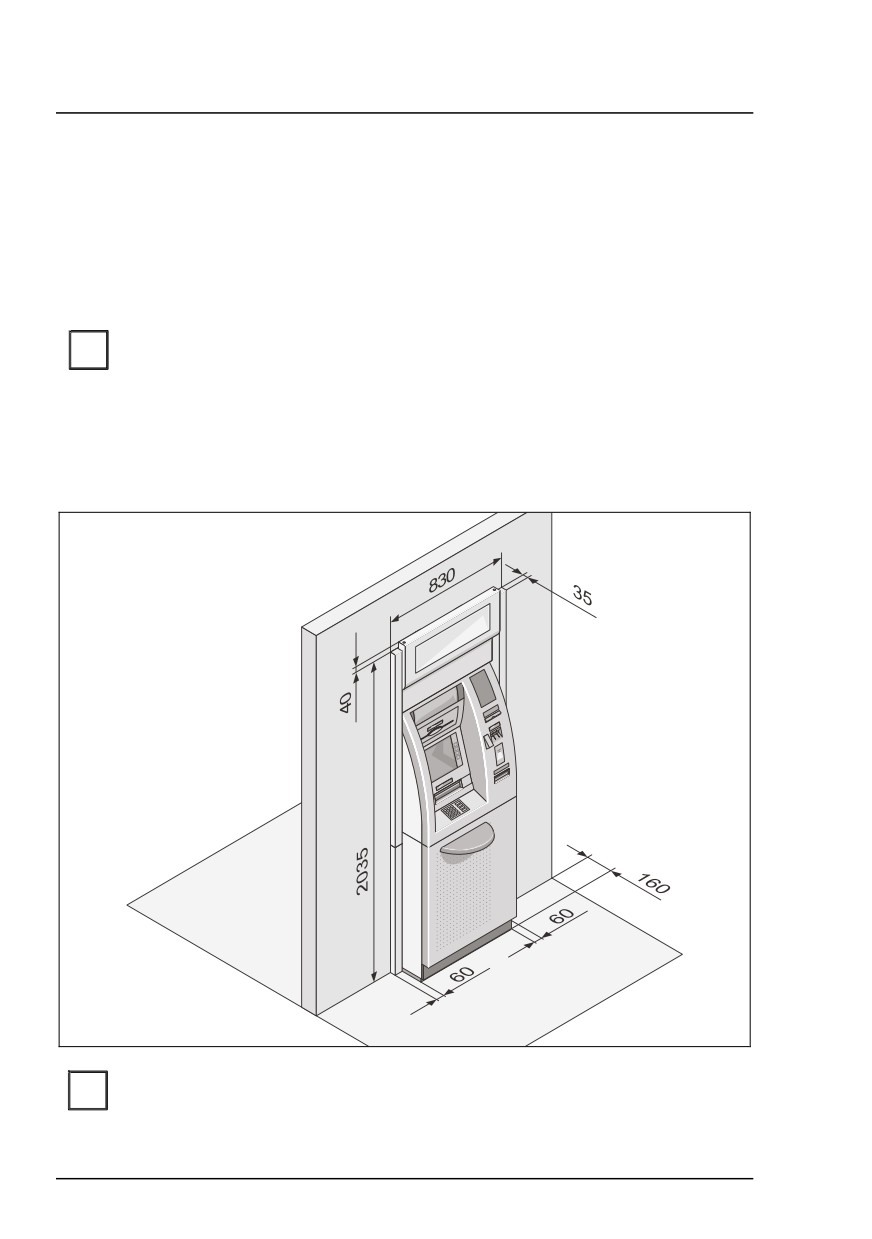

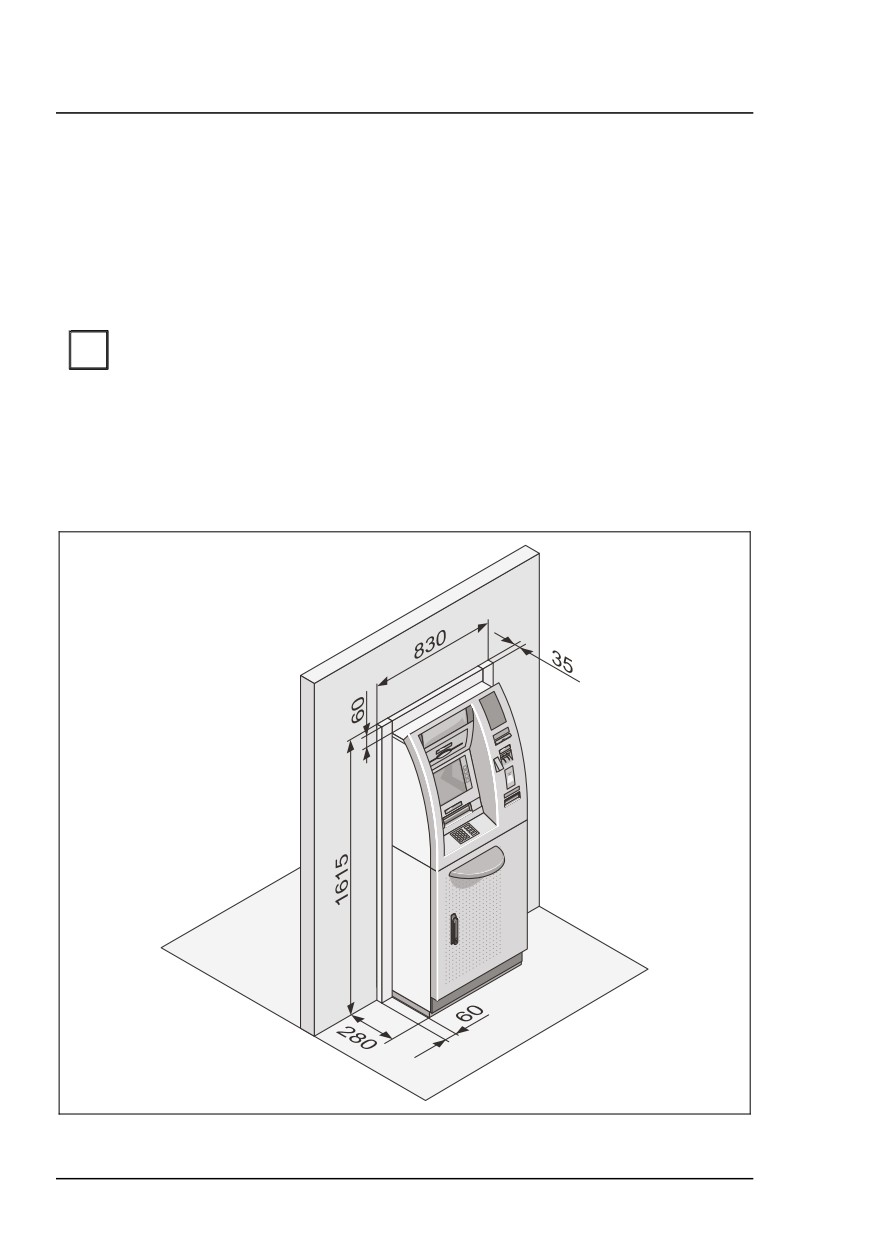

Общий вид наполовину утопленного банкомата с
коробом и подсветкой
Установка наполовину утопленного банкомата с коробом возможна
i
для банкомата как со стандартным замком, так и с замком заказчика
(утопленная передняя дверь).
Установочные размеры короба для наполовину утопленного
банкомата указаны на примере банкомата с передней загрузкой со
стандартным замком. Эти же размеры действительны для банкомата
с задней загрузкой со стандартным замком.
Для открывания светового короба необходимо обеспечить с лицевой
i
стороны свободное расстояние до потолка не менее 150 мм.
22
Планирование установки
Варианты размещения банкоматов

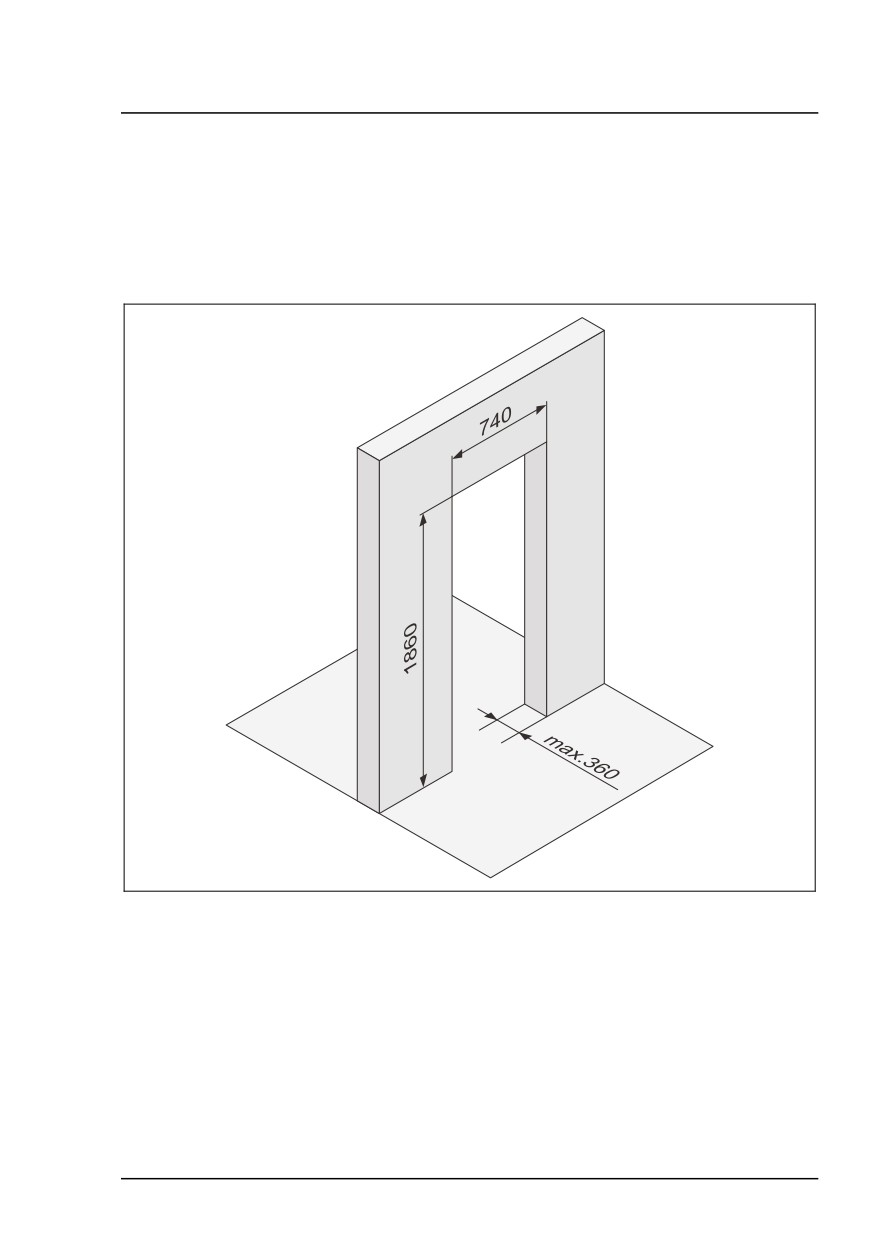

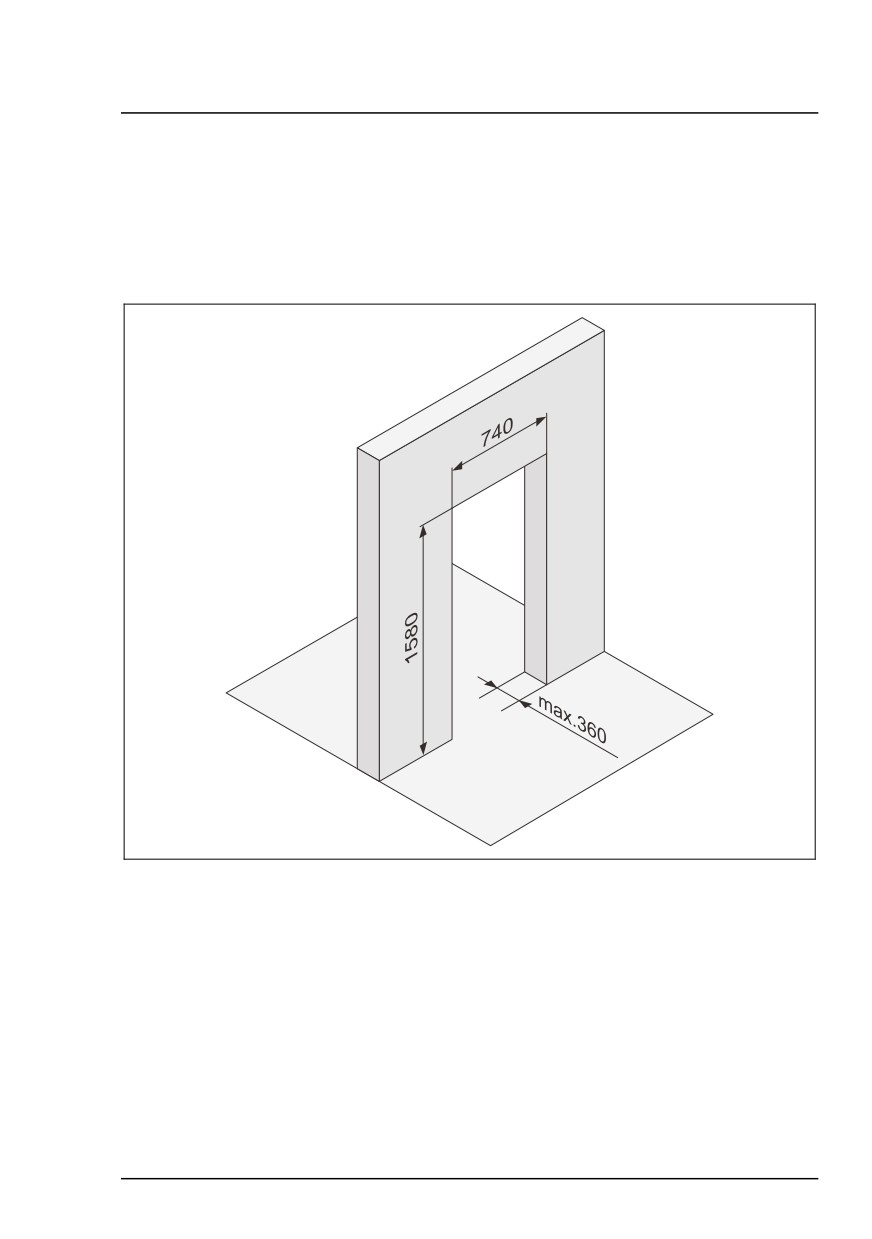

Стенной проём для установки наполовину
утопленного банкомата с коробом и подсветкой
Если наполовину утопленный банкомат ProCash 2100xe / 2100xe USB с
коробом и подсветкой устанавливается в стене, то необходимо
подготовить проём согласно нижеприведённому чертежу.
23
Варианты размещения банкоматов
Планирование установки
Установка наполовину утопленного банкомата
с коробом без подсветки
Общий вид наполовину утопленного банкомата с
коробом без подсветки
Установка наполовину утопленного банкомата с коробом
i
возможна для банкомата как со стандартным замком, так и с
замком заказчика (утопленная передняя дверь).
Установочные размеры короба для наполовину утопленного
банкомата указаны на примере банкомата с передней загрузкой
со стандартным замком. Эти же размеры действительны для
банкомата с задней загрузкой со стандартным замком.
24
Планирование установки
Варианты размещения банкоматов
Стенной проём для установки наполовину
утопленного банкомата с коробом без подсветки
Если наполовину утопленный банкомат ProCash 2100xe / 2100xe USB с
коробом и без подсветки устанавливается в стене, то необходимо
подготовить проём согласно нижеприведённому чертежу.
25

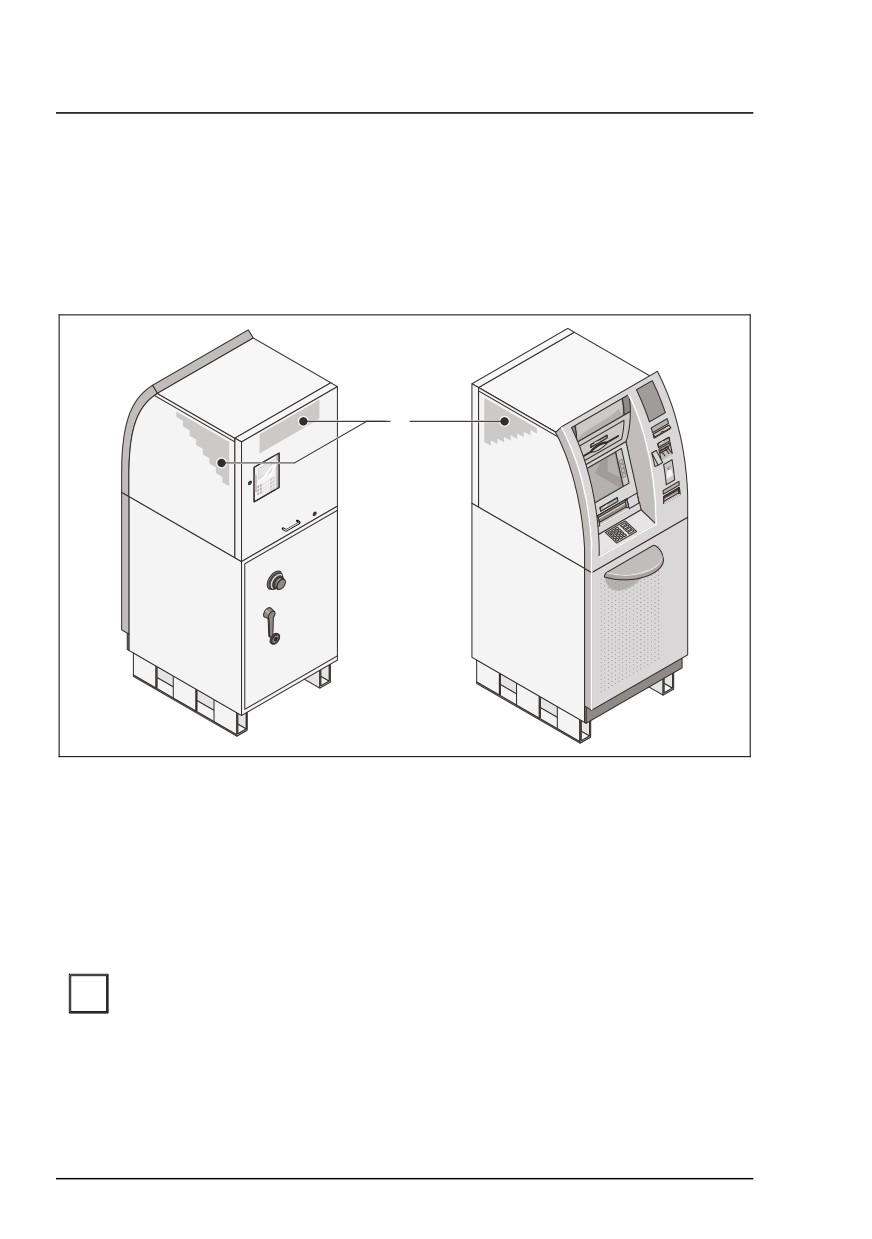

Вентиляционные отверстия
Планирование установки
Вентиляционные отверстия
На задней стороне и по бокам верхней части банкомата расположены
вентиляционные отверстия. Необходимо следить за тем, чтобы
расстояние до стены в зоне этих вентиляционных отверстий составляло
не менее 50 мм.
1
1 Вентиляционные отверстия
Установка при незавершенных
строительных работах
Если при установке банкомата еще не завершены отделочные
i
работы , банкомат необходимо обязательно защитить от
загрязнения строительной пылью. Защиту можно обеспечить
защитной плёнкой , используемой для упаковки банкомата при его
поставке.
26
Планирование установки
Требуемые зоны для работы с банкоматом и техобслуживания
Требуемые зоны для работы с
банкоматом и техобслуживания
Банкоматы со стандартным замком
Зона вентиляции
Зона для работы с банкоматом и техобслуживания
Дополнительная зона для работы с банкоматом и
техобслуживания, справа или слева
Дополнительная зона для работы с банкоматом и
техобслуживания при использовании депозитария CCDM или
дополнительная монтажная зона (необходимая для доступа к
крепежу в районе сейфа)
Для банкоматов с задней загрузкой, дооснащенных
депозитарием CCDM, дополнительная зона для работы с
банкоматом и техобслуживания при использовании
депозитария CCDM ограничена.
Монтажная зона для установки с коробом
Монтажная зона, предусмотренная для монтажа короба,
требует использования соответствующего инструмента с
небольшой монтажной глубиной.
(Рисунки см. на следующей странице)
27
Требуемые зоны для работы с банкоматом и техобслуживания
Планирование установки

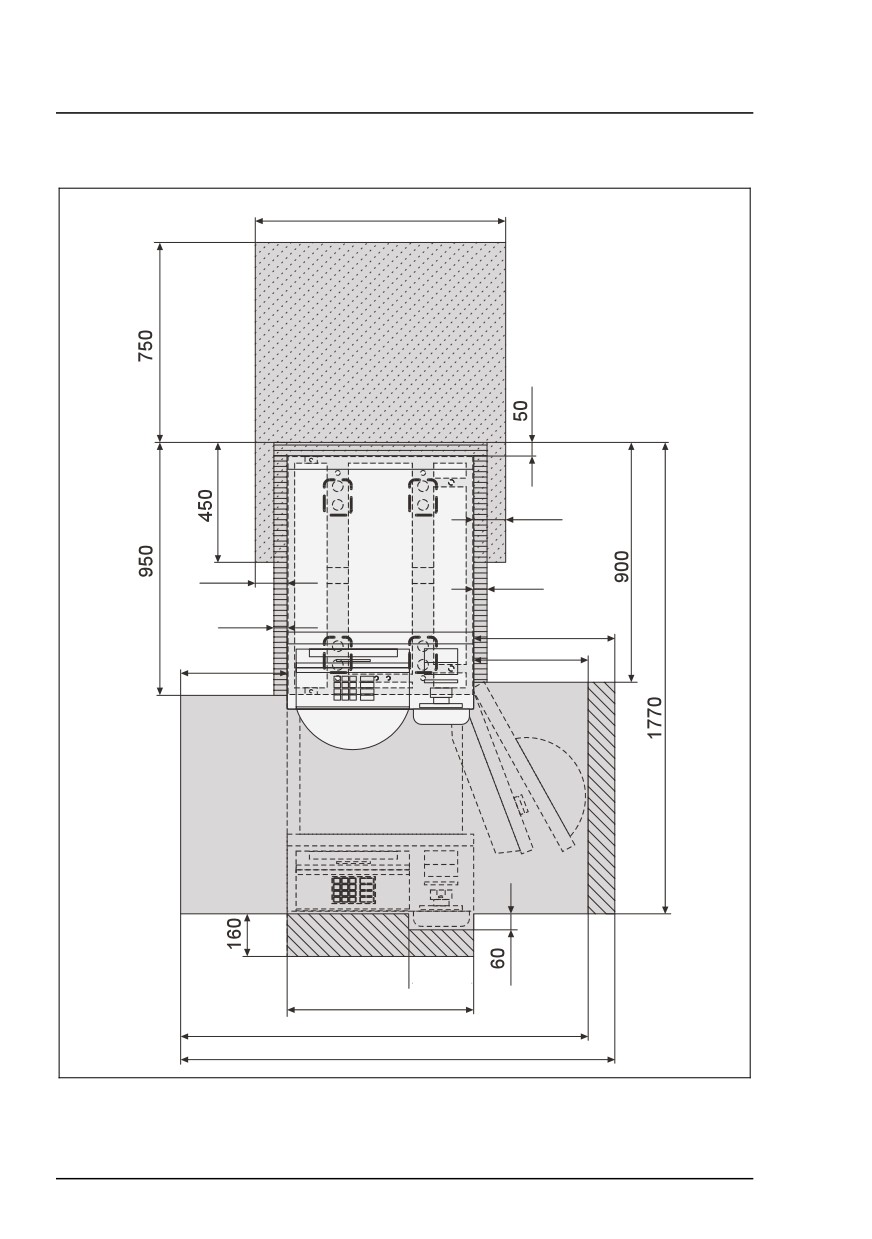

Передняя загрузка
940
120
120
50
50
530
430
400
244
700
1530
1630
28
Планирование установки
Требуемые зоны для работы с банкоматом и техобслуживания

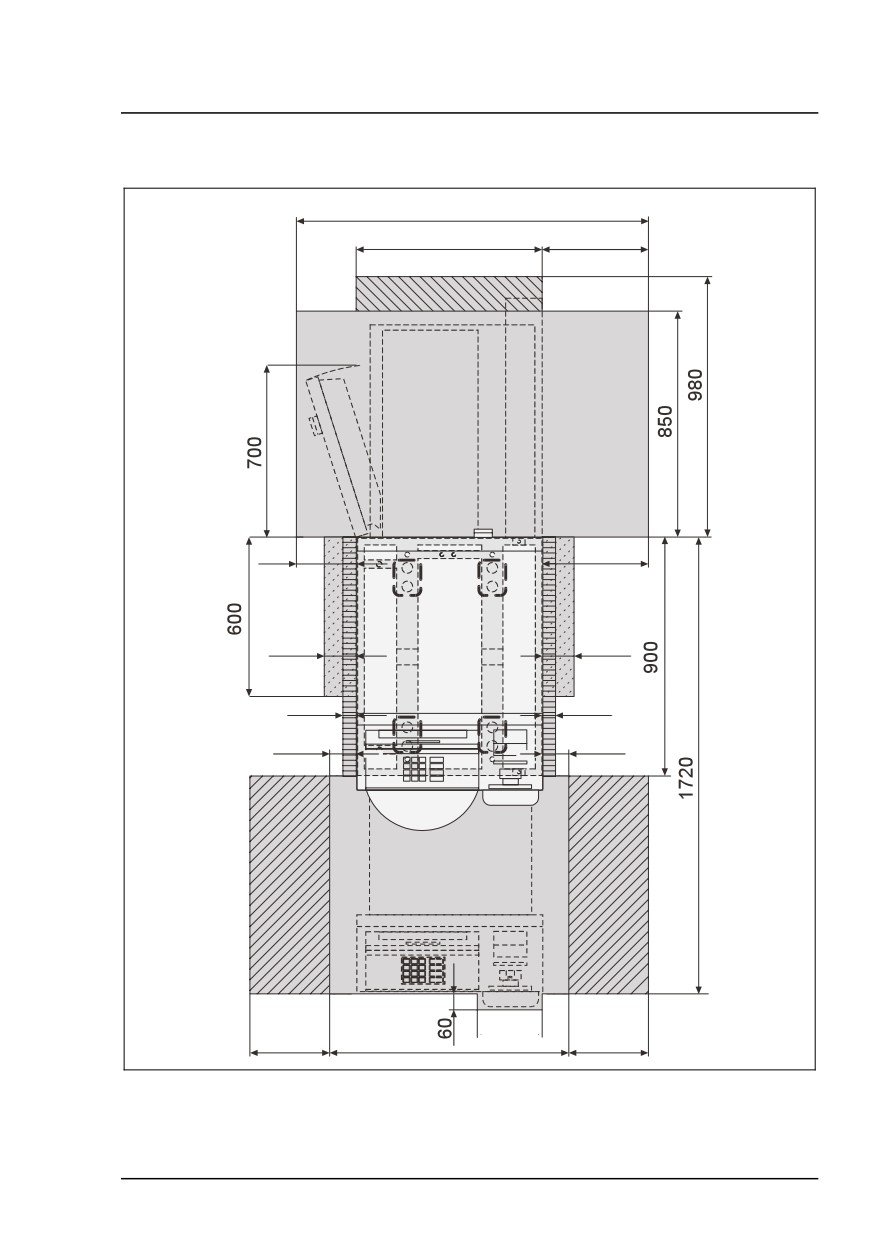

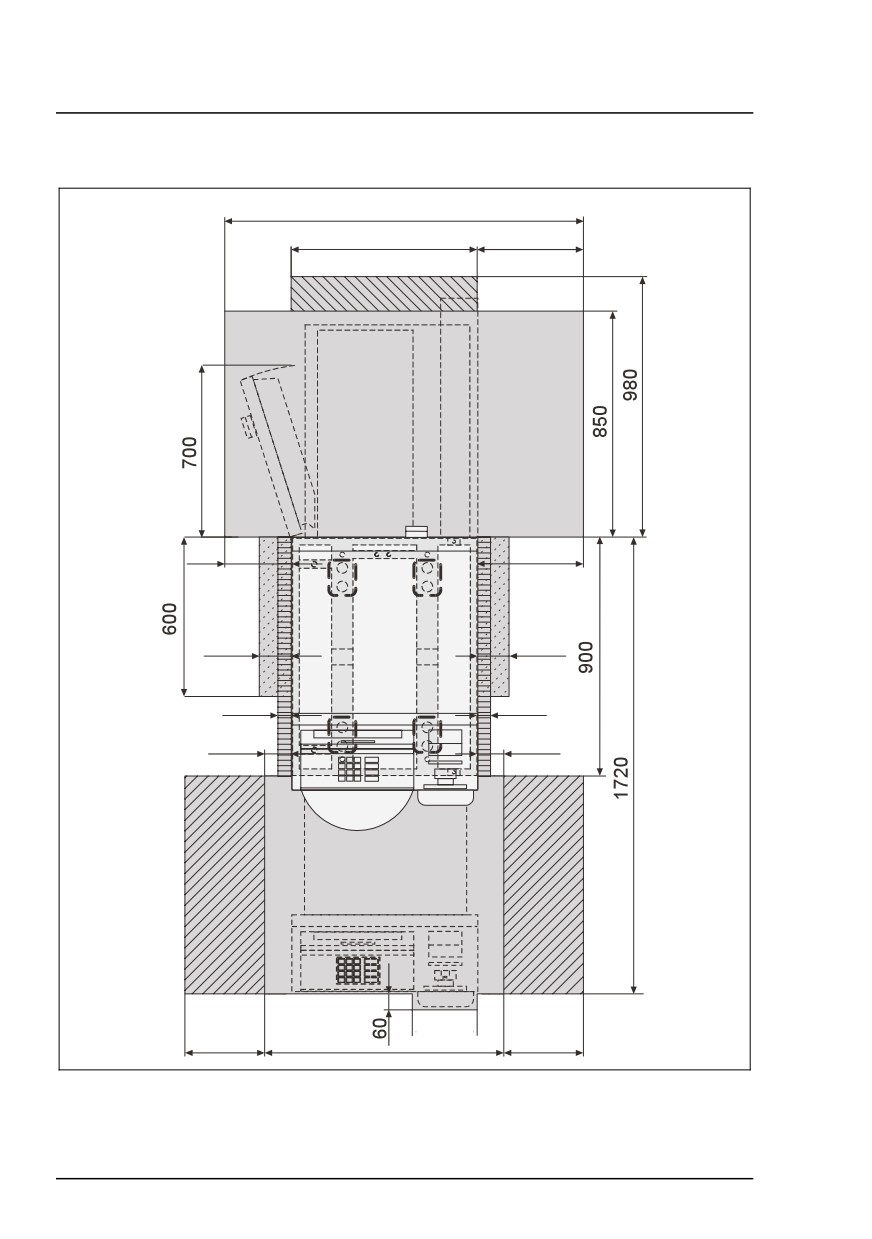

Задняя загрузка
1325
700
400
225
400
120
120
50
50
100
100
244
300
900
300
29
Требуемые зоны для работы с банкоматом и техобслуживания
Планирование установки
Банкоматы с замком заказчика
Зона вентиляции
Зона для работы с банкоматом и техобслуживания
Дополнительная зона для работы с банкоматом и
техобслуживания, справа или слева
Дополнительная зона для работы с банкоматом и
техобслуживания при использовании депозитария CCDM или
дополнительная монтажная зона (необходимая для доступа к
крепежу в районе сейфа)
Для банкоматов с задней загрузкой, дооснащенных
депозитарием CCDM, дополнительная зона для работы с
банкоматом и техобслуживания при использовании
депозитария CCDM ограничена.
Монтажная зона для установки с коробом
Монтажная зона, предусмотренная для монтажа короба,
требует использования соответствующего инструмента с
небольшой монтажной глубиной.
(Рисунки см. на следующей странице)
30
Планирование установки
Требуемые зоны для работы с банкоматом и техобслуживания

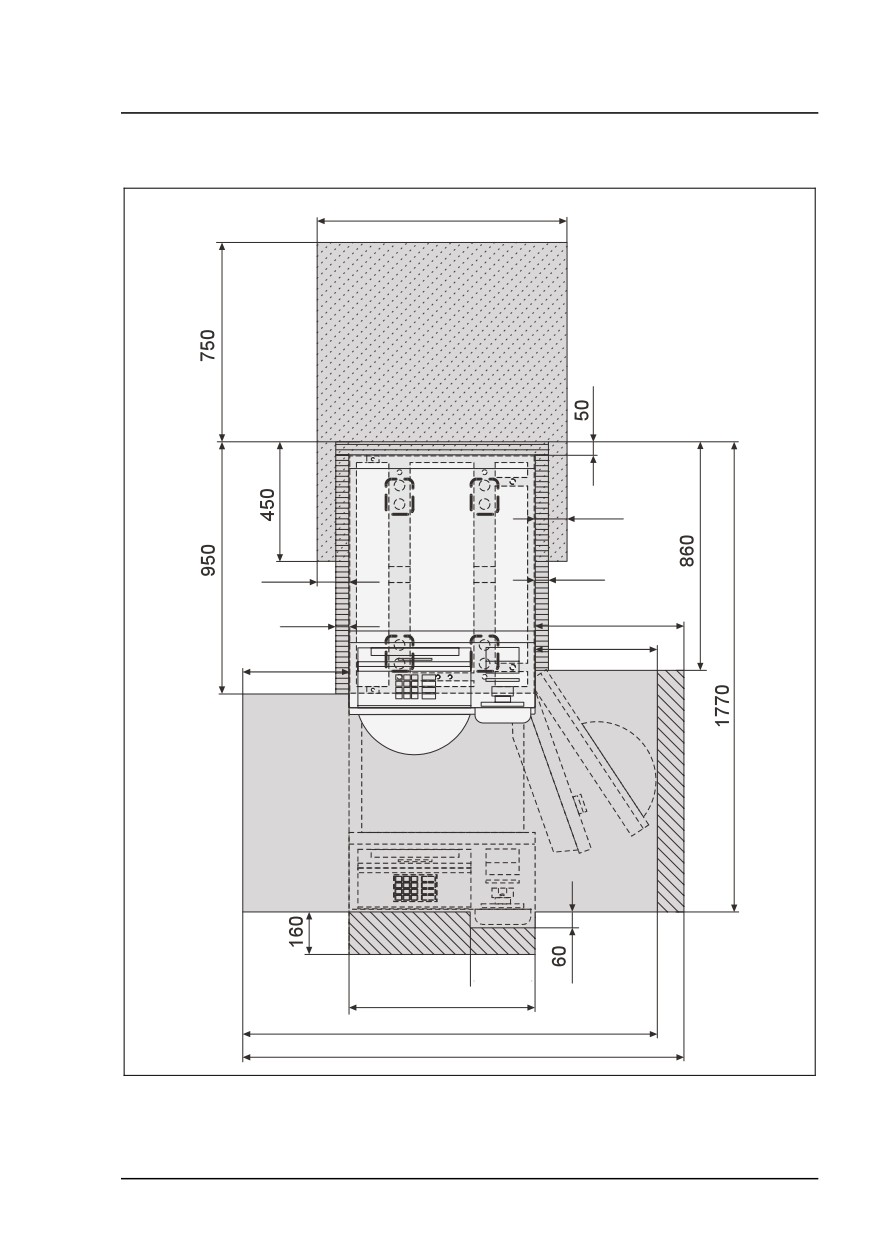

Передняя загрузка
940
120
120
50
50
560
460
400
244
700
1560
1660
31
Требуемые зоны для работы с банкоматом и техобслуживания
Планирование установки
Задняя загрузка
1350
700
400
250
400
120
120
50
50
100
100
244
300
900
300
32
Планирование установки
Требования к установочной площадке
Требования к установочной площадке
Установочная площадка должна быть горизонтальной и находиться на
одном уровне с окружающим полом. Пол должен быть выровнен листовой
нержавеющей сталью и т.п. Выравнивание пола не входит в перечень
работ по установке банкомата и должно быть обеспечено заказчиком.
При выборе места размещения необходимо обеспечить следующее:
− освещение помещения должно быть ярким, должны отсутствовать
отраженный свет и зеркальные отражения; не допускается попадание
солнечных лучей на экран;
− вблизи зоны работы с банкоматом также должны соблюдаться
требования к условиям окружающей среды (см. „Приложение“, раздел
„Технические данные“);
− не допускать повреждения системы обогрева пола, энерго- и/или
телекоммуникации и т.п. крепёжными отверстиями.
При необходимости следует принять соответствующие меры
предосторожности.
При выборе места размещения необходимо учитывать эмиссию
i
шума.
Работающие вентиляторы или уровень шума транзакции могут
оказывать негативное воздействие при нахождении в
непосредственной близости от банкомата , вследствие чего , при
необходимости , следует принять соответствующие меры по
снижению уровня шума (например , установить
звукоизоляционные шкафы и т.п.).
При этом необходимо учитывать условия окружающей среды,
действительные для банкомата (см. „Приложение“, раздел
„Технические данные“), а также зоны обслуживания (см. раздел
„Требуемые зоны для работы с банкоматом и техобслуживания“).
Несущая способность
Необходимо обеспечить достаточную несущую способность установочной
площадки. Информация о массе банкомата приведена в „Приложении“, в
разделе „Монтажные характеристики“.
33
Требования к установочной площадке
Планирование установки
Защита от выламывания по EN и VdS
Согласно действующим предписаниям VdS 2527, VdS 2527-S1,
i
EN 1143-1 и EN 1143-1 prAl сейф и установочная рама образуют
единое целое.
Поэтому монтаж CEN-сейфов разрешается только с
сертифицированными и допущенными к применению
установочными рамами.
При несоблюдении предписаний теряется допуск CEN.
Банкомат необходимо привинтить к несущему фундаменту опорной
поверхности или вмонтировать его в подходящую фундаментную плиту.
Использование предписанных нами крепёжных материалов позволяет
обеспечить следующую прочность на выламывание в зоне между
установочной рамой и сейфом:
Степень безопасности
Требуемое минимальное усилие
(Resistance grade)
III
50 кН
IV
100 кН
Для защиты от выламывания пользователь должен подготовить
соответствующий фундамент. Рекомендуется армированный бетон B25
(EN206 C20/25) или более высокого класса.
По стандарту CEN установка на разъемные или неразъемные
i
фальшполы, а также на монолитный "плавающий" пол не
допускается.
В случае отклонений от схемы крепления, описанной в
соответствующих разделах „Монтаж установочной рамы” или
„Монтаж установочного каркаса” главы „Установка” обязательно
требуется разрешение от страховой компании.
34
Планирование установки
Установочная рама
Установочная рама
Общие сведения
Для монтажа банкомата ProCash 2100xe / 2100xe USB необходима
установочная рама.
Установочная рама крепится к полу в соответствующих точках крепления
(см. разделы „Схема расположения отверстий (передняя загрузка)“ и
„Схема расположения отверстий (задняя загрузка)“).
Затем банкомат (сейф) привинчивается к установочной раме.
Крепление сейфа к установочной раме зависит от конструкции сейфа (UL,
CEN L или CEN III, CEN IV). В случае CEN-сейфов конструкции сейфа
различаются по степени безопасности. Информация о степени
безопасности размещена на внутренней стороне двери сейфа.
Неиспользованные отверстия для кабельных вводов должны быть
закрыты заглушками.
Крепёжные материалы см. в разделе „Крепёжные комплекты“
i
главы „Установка“.
Указания по креплению установочной рамы
Установочная рама независимо от конструкции сейфа (UL, CEN L,
CEN III, CEN IV) крепится к полу в четырёх точках крепления. Для этого
предназначены точки крепления (2) и дублирующие точки крепления (3)
(см. следующий рисунок).
Входящая в комплект поставки установочная рама может быть
использована для банкоматов как с передней, так и с задней загрузкой.
Если крепёжный комплект не был заказан, можно использовать
i
аналогичный крепёж.
35
Установочная рама
Планирование установки

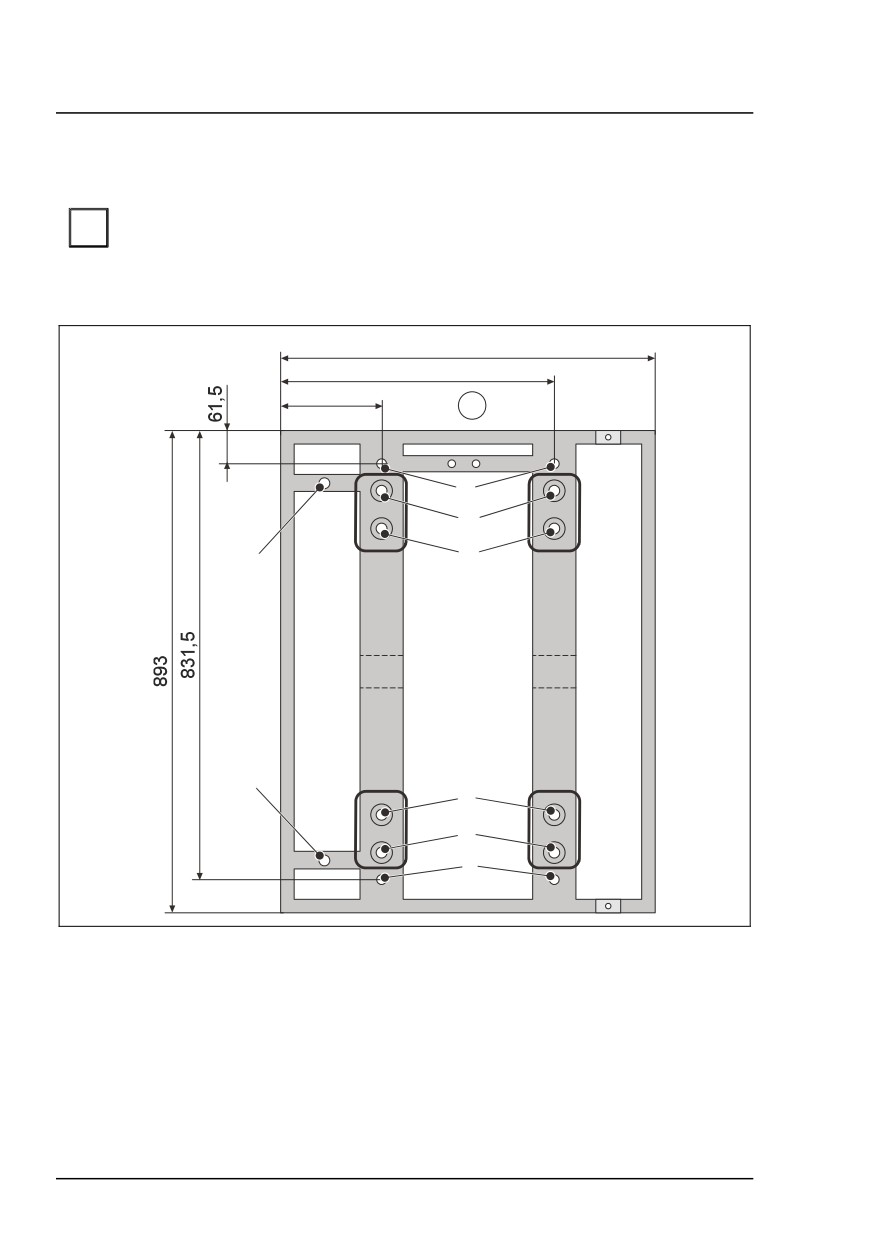

Размеры точек крепления сейфа
Установочную раму необходимо закрепить одним стержнем с
i
резьбой на каждую группу отверстий от A до D. Всего для
крепления установочной рамы используется четыре стержня с
резьбой.
694
507
187
6
1
A
B
2
3
4
5
3
C
2
D
1
1 Точки крепления сейфа
2 Точки крепления установочной рамы
3 Дублирующие точки крепления установочной рамы
4 Точка крепления датчика выламывания
5 Не используется
6 Эта сторона должна быть всегда направлена в сторону двери сейфа.
36
Планирование установки
Установочная рама

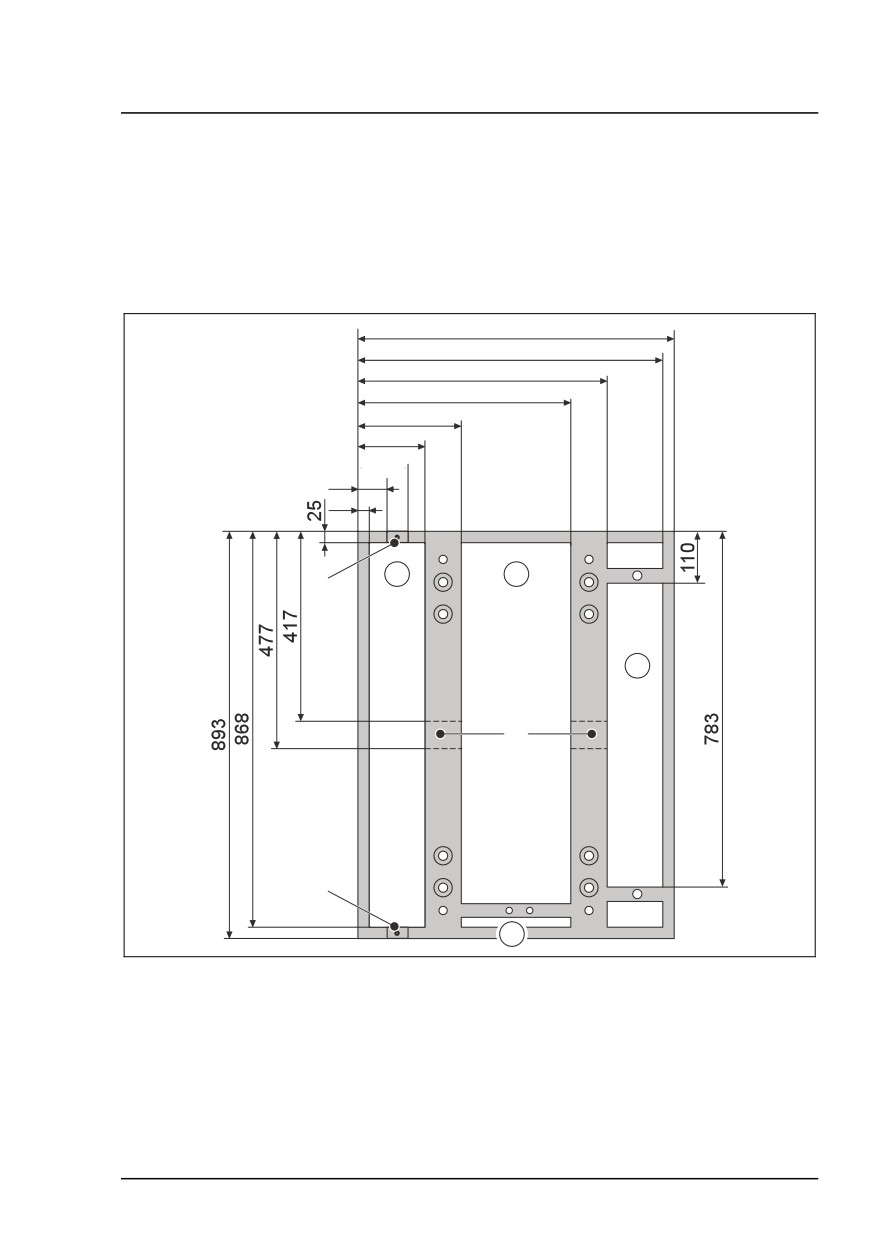

Размеры кабельных вводов
На следующих рисунках указаны размеры кабельных вводов в
зависимости от кромки установочной рамы.
Передняя загрузка
694
669
547
467
227
147
110
64
25
3
3
1
3
2
1
4
1 Кабельные вводы в установочную раму
2 Кабельные проходы под установочной рамой
3 Места для подвода кабеля
4 Эта сторона должна быть всегда направлена в сторону двери сейфа.
37
