Банкомат ProCash 2100xe, ProCash 2100xe USB. Руководство по установке - часть 2
Важные указания по технике безопасности
Введение
6
Планирование установки
В настоящей главе приведена вся информация, необходимая для
подготовки установки банкомата.
Установочные размеры банкомата
Все размеры указаны в миллиметрах. Виды банкомата с
i
различных сторон представлены не в масштабе.
Все кромки банкомата скруглены с радиусом 3 мм.
7
Установочные размеры банкомата
Планирование установки

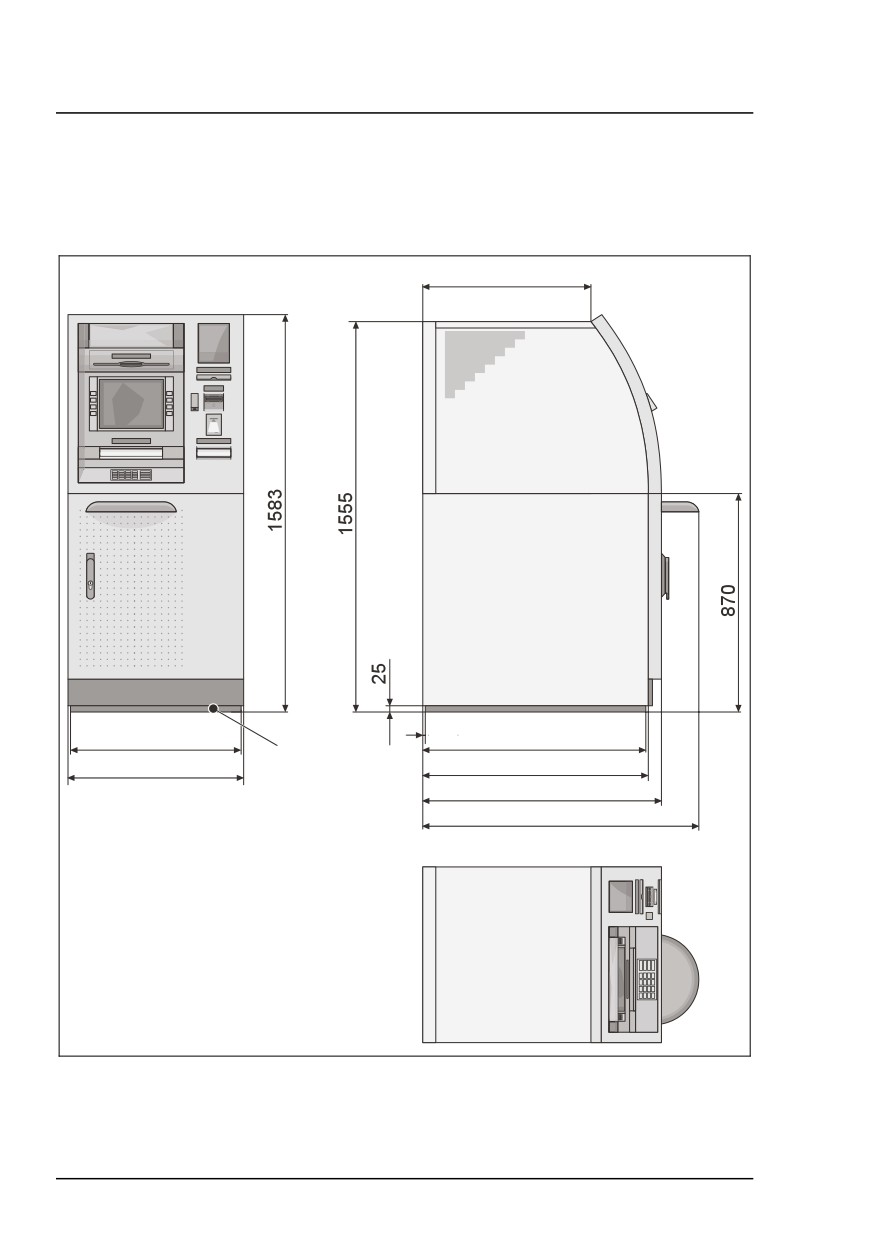

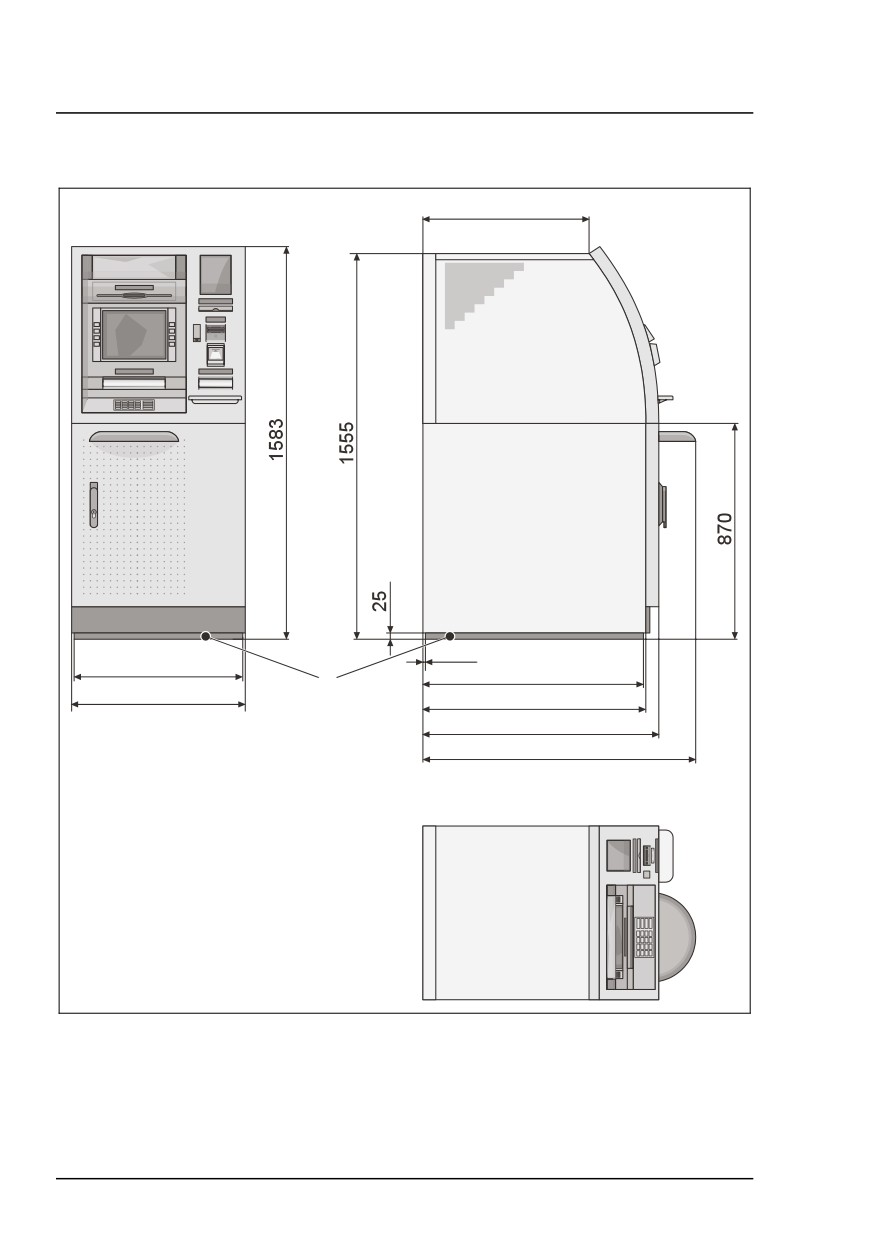

Банкомат с передней загрузкой
Банкомат со стандартным замком
670
3
694
896
1
700
899
951
1100
1 Установочная рама
8
Планирование установки
Установочные размеры банкомата
Банкомат с замком заказчика
670
3
694
896
1
700
899
976
1125
1 Установочная рама
9
Установочные размеры банкомата
Планирование установки
Банкомат со стандартным замком со считывателем штрихкода
670
3
694
896
1
700
899
951
1100
1 Установочная рама
10
Планирование установки
Установочные размеры банкомата
Банкомат с замком заказчика со считывателем штрихкода
670
3
694
1
896
700
899
976
1125
1 Установочная рама
11
Установочные размеры банкомата
Планирование установки

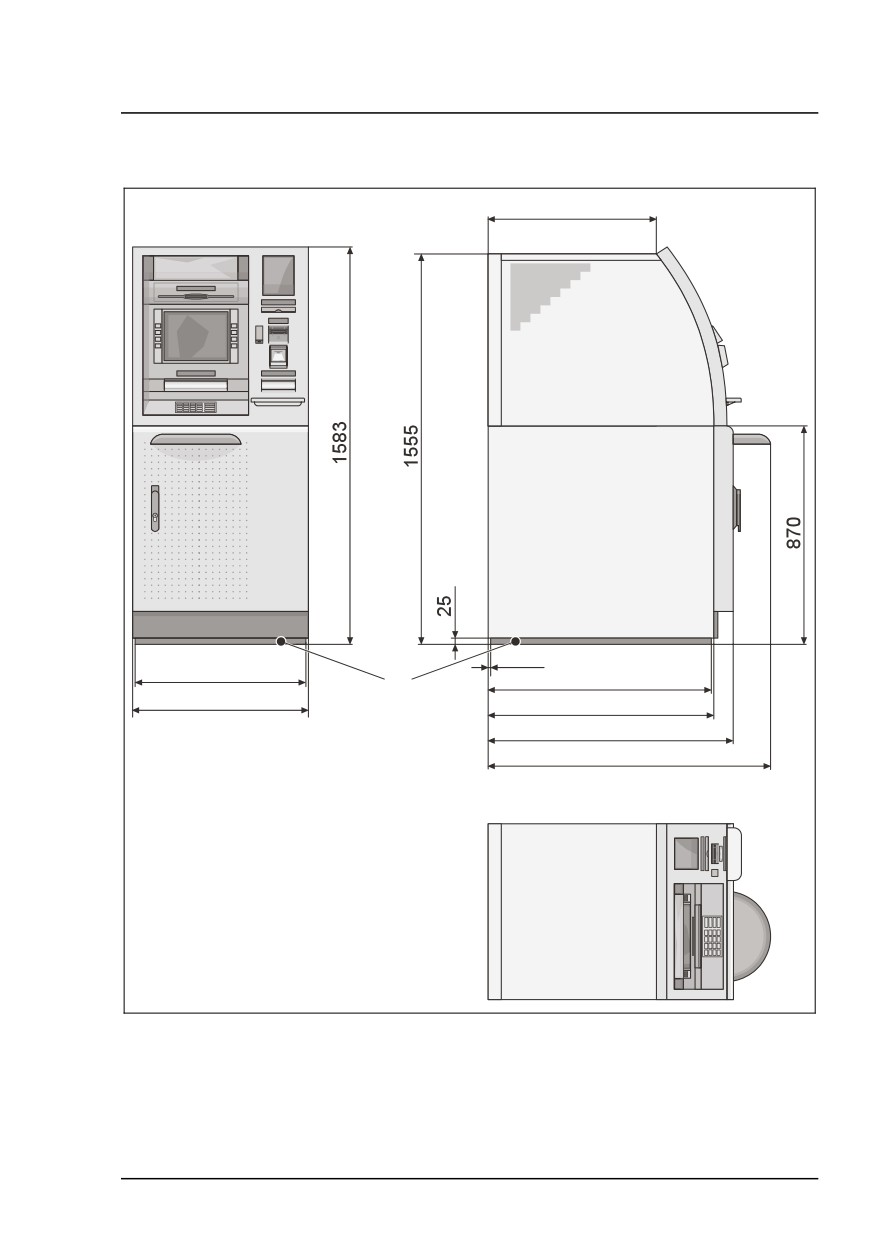

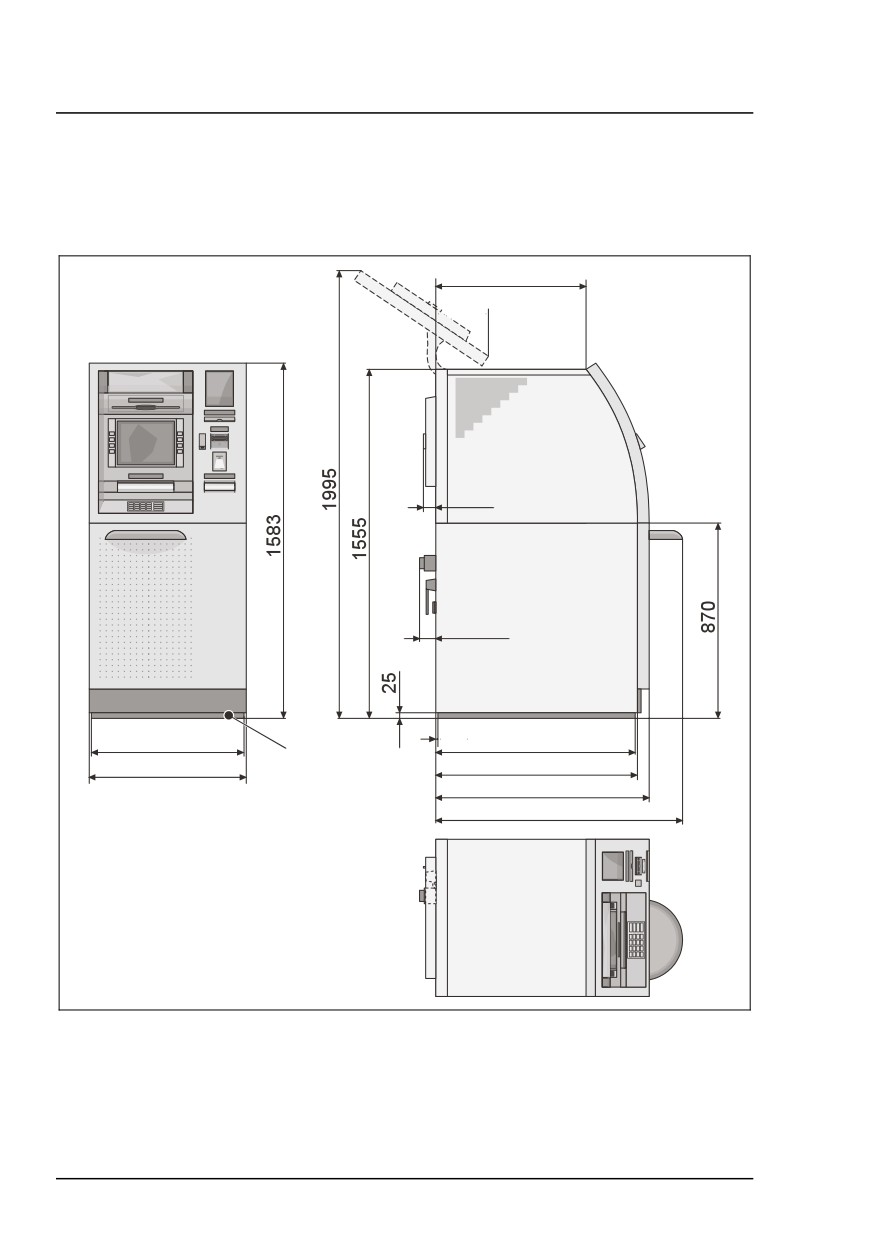

Банкомат с задней загрузкой
Банкомат без считывателя штрихкода
670
235
55**
72/43*
3
694
896
1
700
899
951
1100
1 Установочная рама
* Стандартный замок: 43 мм, Замок заказчика: макс. 72 мм
** При наличии панели оператора 05 (OP05)
12
Планирование установки
Установочные размеры банкомата

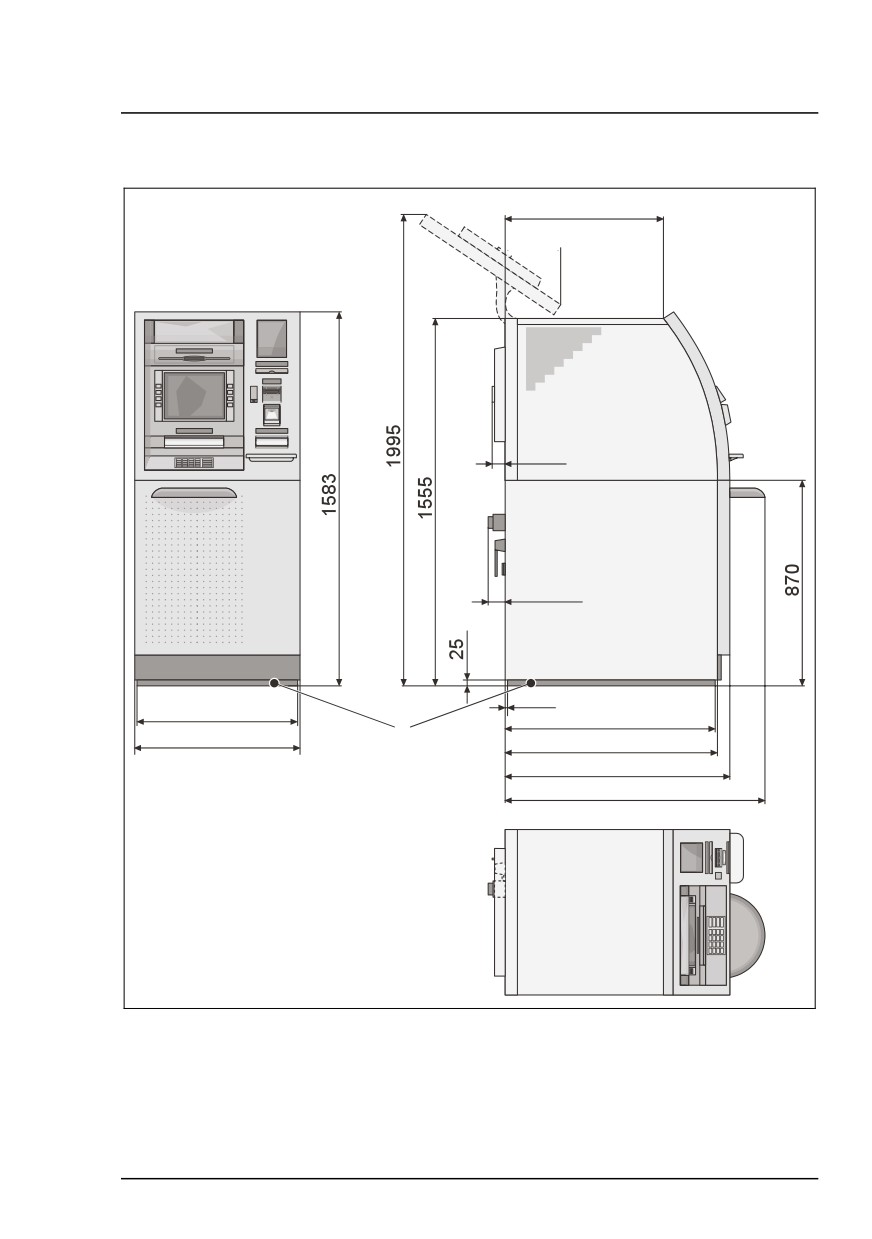

Банкомат со считывателем штрихкода
670
235
55**
72/43*
3
694
896
1
700
899
951
1100
1 Установочная рама
* Стандартный замок: 43 мм, Замок заказчика: макс. 72 мм
** При наличии панели оператора 05 (OP05)
13
Варианты размещения банкоматов
Планирование установки
Варианты размещения банкоматов
По соображениям безопасности установка системы с задней
i
загрузкой рекомендуется через стену (см. варианты размещения с
коробом).
В случае свободной установки системы с задней загрузкой или в
случае установки системы с передней загрузкой необходимо
предварительно связаться со страховой компанией.
В случае сомнения Вы можете посоветоваться также с Вашим
консультантом по установке от компании WINCOR NIXDORF.
В следующей таблице представлены варианты размещения различных
банкоматов.
Варианты размещения
Передняя загрузка
Задняя загрузка
Установка без короба
да
да
(свободная установка внутри
помещения)
Установка полностью утопленного
нет
да
банкомата с коробом
Установка банкомата с оконным
нет
да
коробом
Установка наполовину
да
да
утопленного банкомата с коробом
и подсветкой
Установка наполовину
да
да
утопленного банкомата с коробом
без подсветки
При наличии различных возможностей размещения банкомата
i
учитывайте соответствующие зоны для работы с банкоматом и
техобслуживания (см. раздел „Требуемые зоны для работы с
банкоматом и техобслуживания“).
Монтажная зона, предусмотренная для монтажа короба, требует
использования соответствующего инструмента с небольшой
монтажной глубиной (см. раздел „Требуемые зоны для работы с
банкоматом и техобслуживания“).
14
Планирование установки
Варианты размещения банкоматов

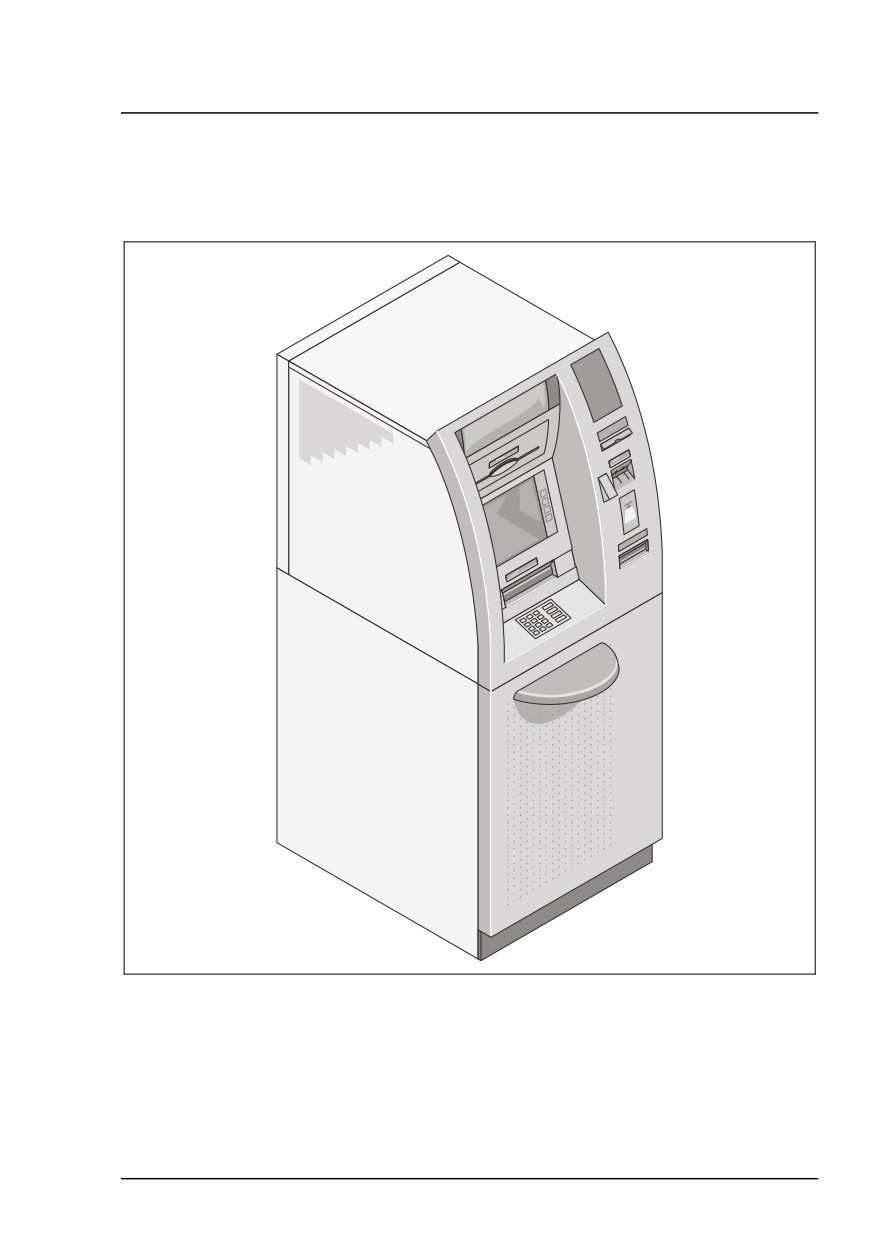

Установка без короба (свободная установка
внутри помещения)
15
Варианты размещения банкоматов
Планирование установки
Установка полностью утопленного банкомата
с коробом
Установка полностью утопленного банкомата с коробом возможна
i
для банкомата с задней загрузкой как со стандартным замком, так
и с замком заказчика.

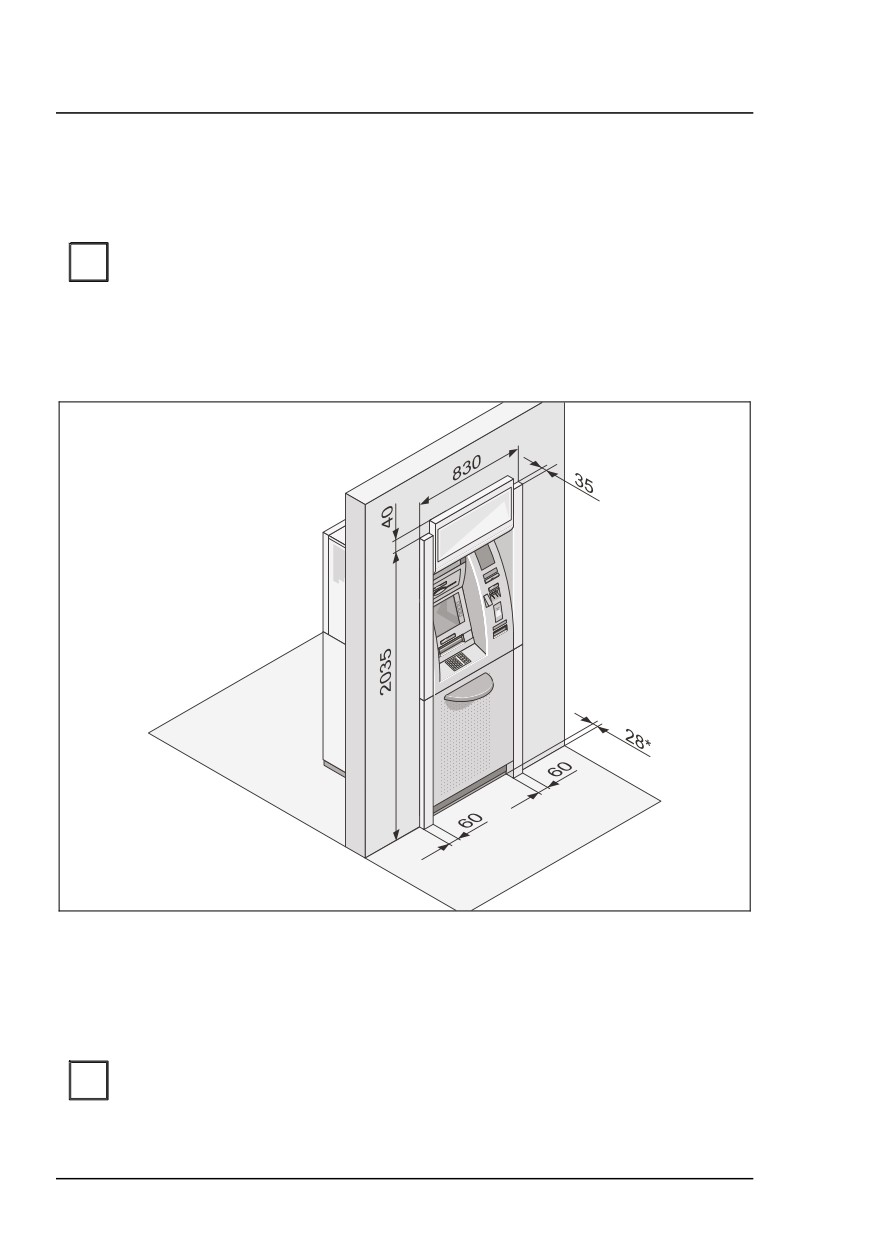

Общий вид полностью утопленного банкомата с
коробом
* При установке полностью утопленного банкомата ProCash 2100xe /
2100xe USB с коробом банкомат не будет находиться на одном уровне
с передней кромкой стены. Это необходимо учитывать при укладке
напольного покрытия (см. главу „Установка“, раздел „Установка
полностью утопленного банкомата с коробом“).
Для открывания светового короба необходимо обеспечить с лицевой
i
стороны свободное расстояние до потолка не менее 150 мм.
16
Планирование установки
Варианты размещения банкоматов

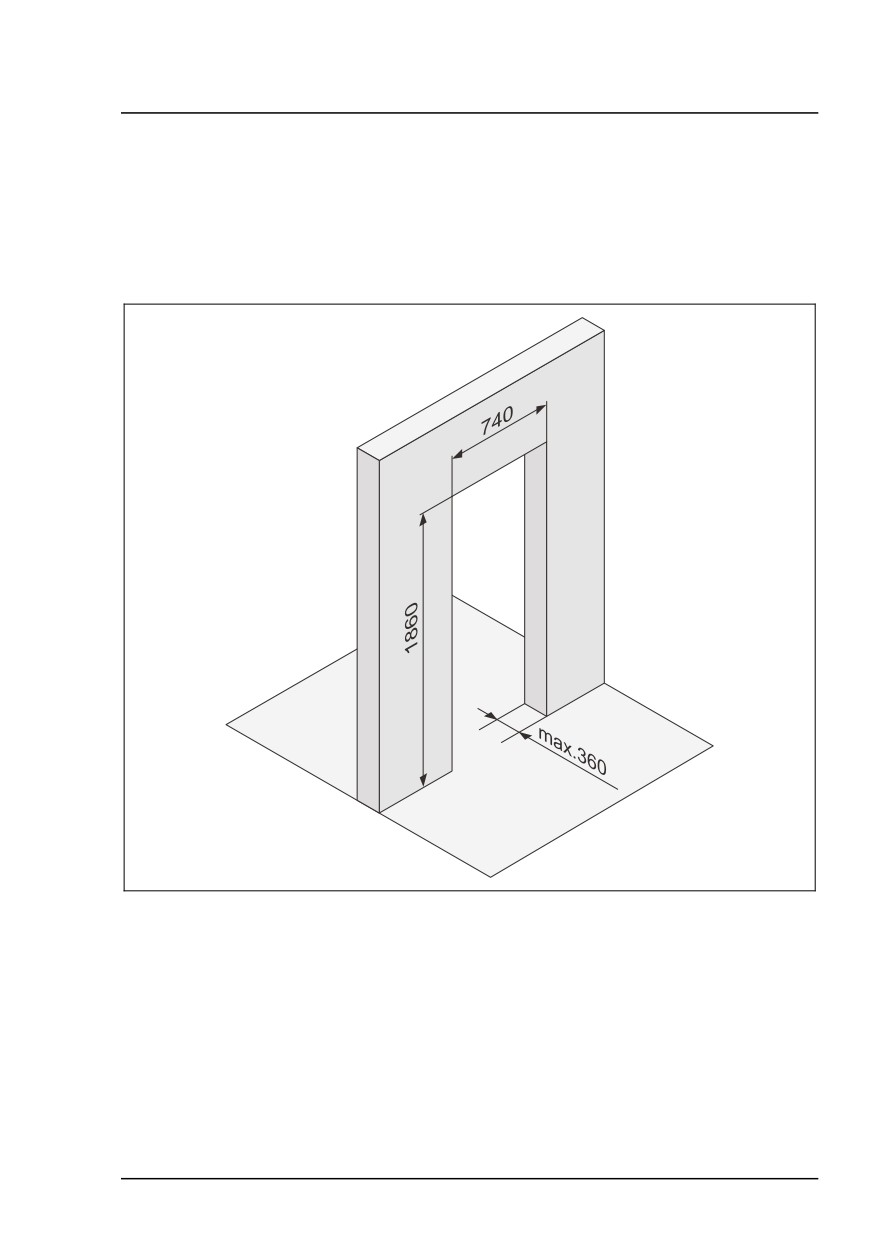

Стенной проём для установки полностью утопленного
банкомата с коробом
Если полностью утопленный банкомат ProCash 2100xe / 2100xe USB с
коробом устанавливается в стене, то необходимо подготовить проём
согласно приведённому ниже чертежу.
17
Варианты размещения банкоматов
Планирование установки
Установка банкомата с оконным коробом
Установка с оконным коробом возможна для банкомата с задней
i
загрузкой как со стандартным замком, так и с замком заказчика.

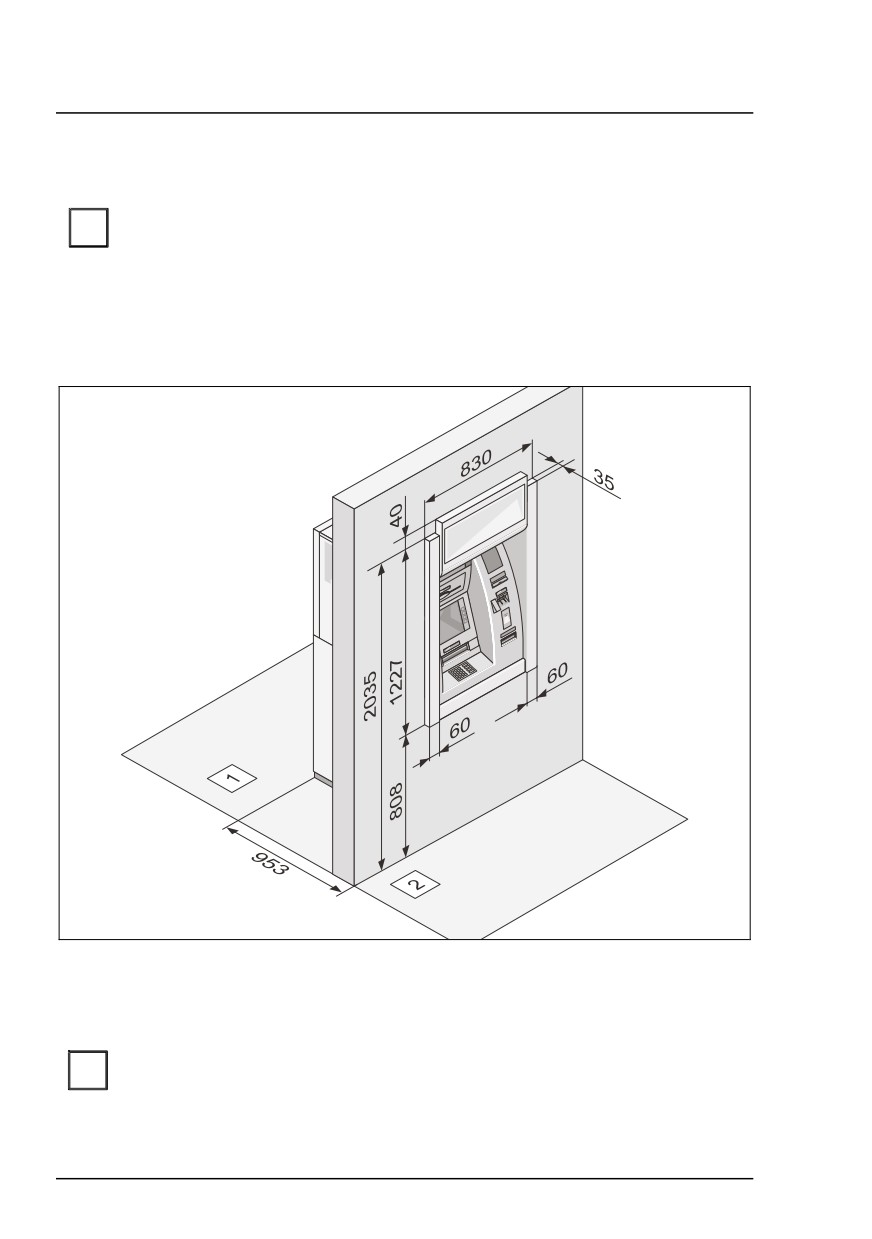

Общий вид банкомата с оконным коробом
Короб для стены толщиной не более 50 мм
1
Внутренняя сторона стены
2
Внешняя сторона стены
(сторона банкомата)
Для открывания светового короба необходимо обеспечить с лицевой
i
стороны свободное расстояние до потолка не менее 150 мм.
18
Планирование установки
Варианты размещения банкоматов

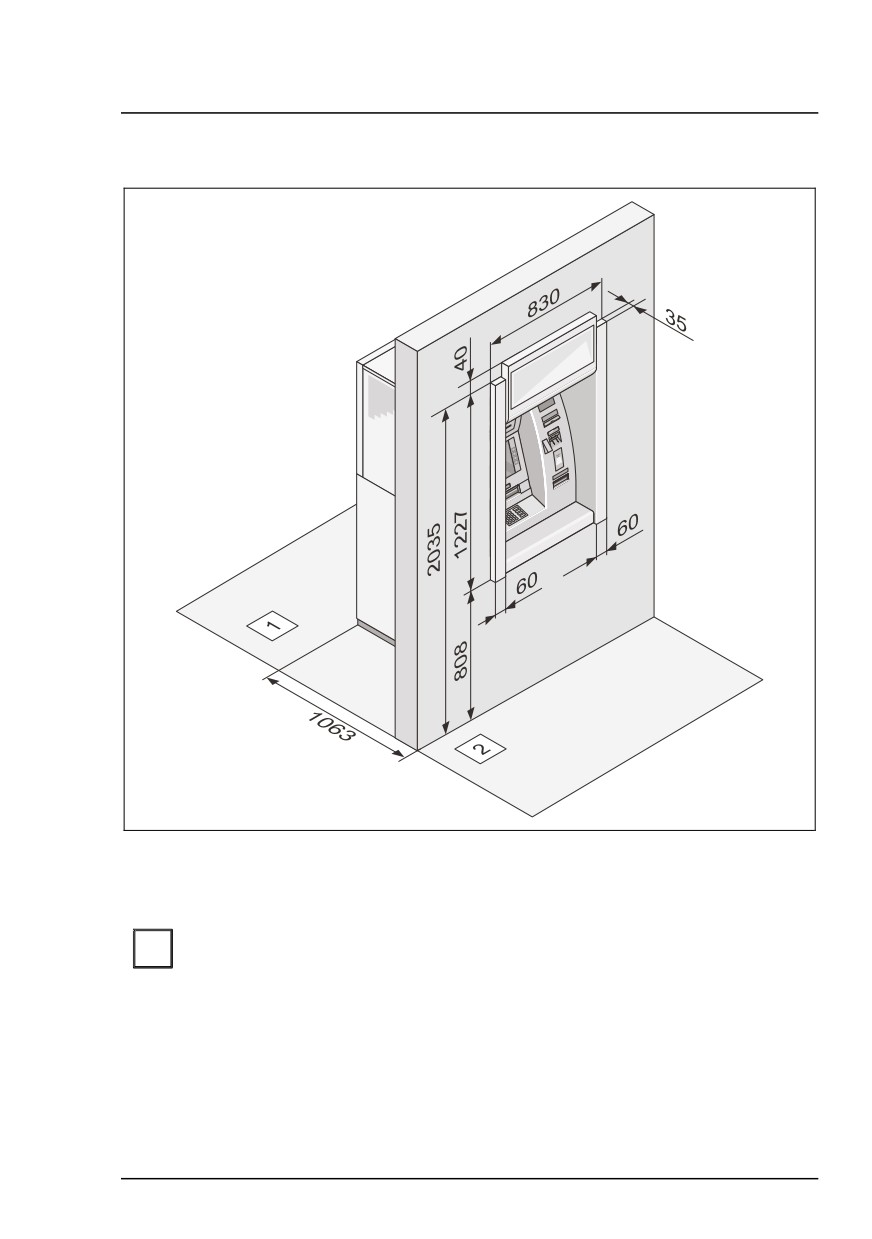

Короб для стены толщиной не более 160 мм
1
Внутренняя сторона стены
2
Внешняя сторона стены
(сторона банкомата)
Для открывания светового короба необходимо обеспечить с лицевой
i
стороны свободное расстояние до потолка не менее 150 мм.
19
Варианты размещения банкоматов
Планирование установки

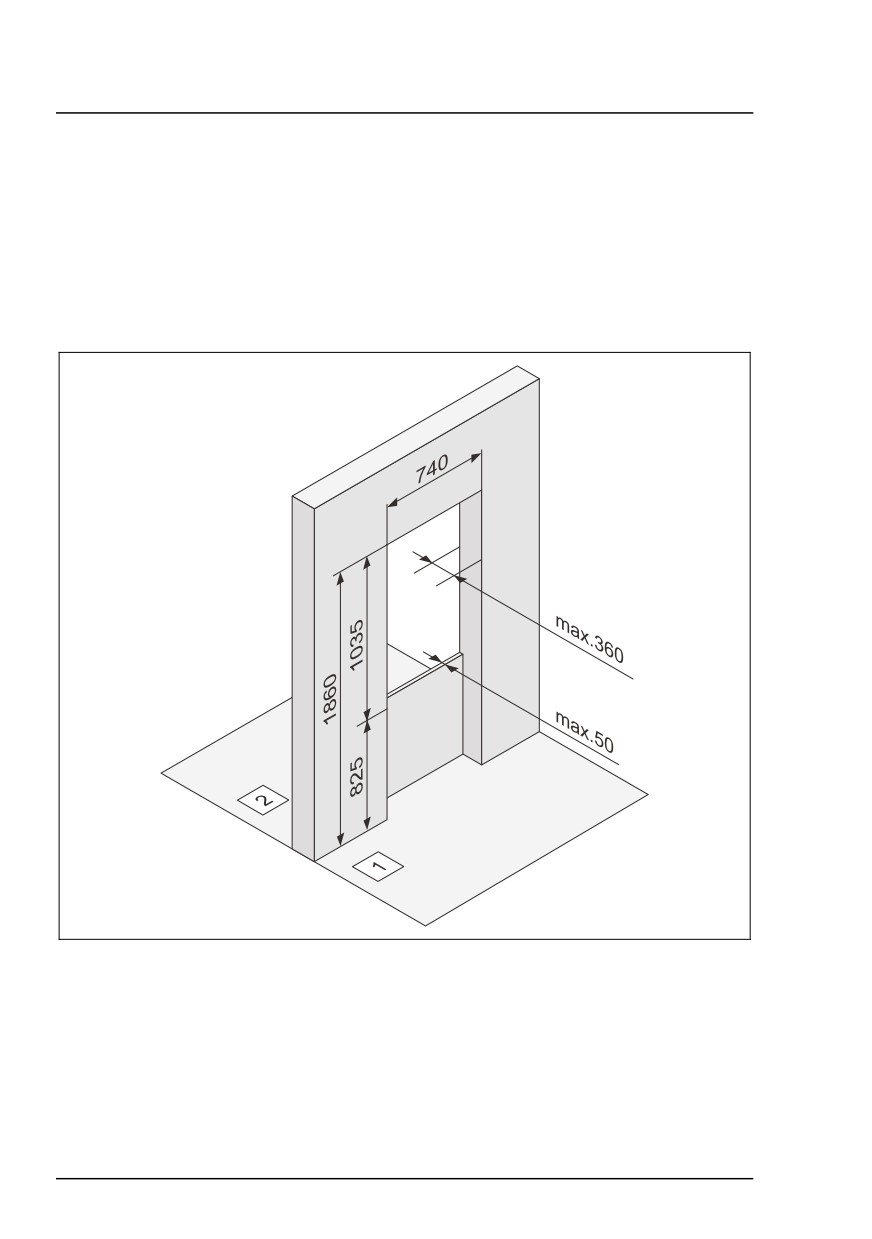

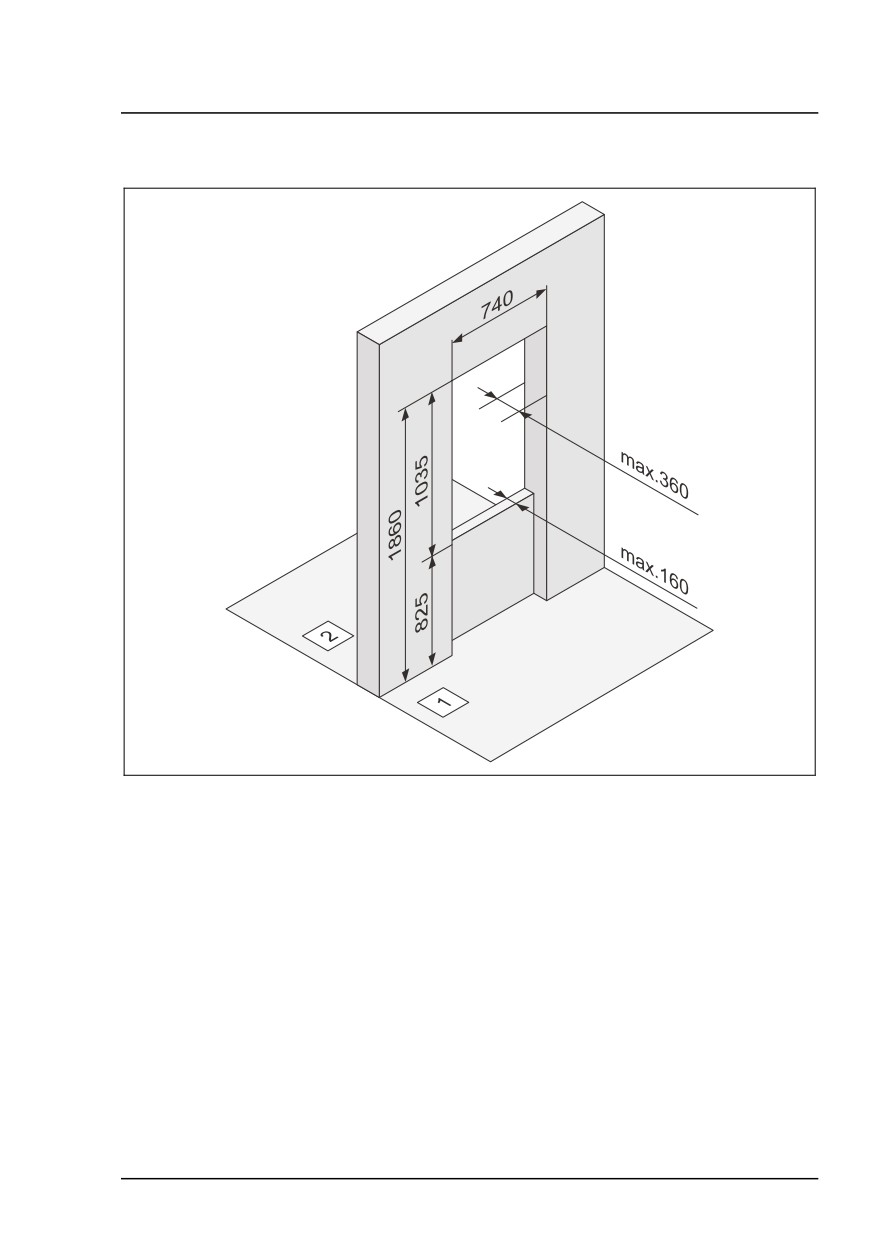

Стенной проём для установки банкомата с оконным
коробом
Если банкомат ProCash 2100xe / 2100xe USB с оконным коробом
устанавливается в стене, то необходимо подготовить проём согласно
приведённому ниже чертежу.
Толщина стены 50 мм
1 Внутренняя сторона стены
2 Внешняя сторона стены
(сторона банкомата)
20
Планирование установки
Варианты размещения банкоматов
Толщина стены 160 мм
1 Внутренняя сторона стены
2 Внешняя сторона стены
(сторона банкомата)
21
