ALTAIR 4X Многоканальный газоанализатор. Руководство - часть 3

Работа

MSA

описанную ниже процедуру либо автоматически, при помощи испытательного

стенда GALAXY.

Необходимо проверять чувствительность прибора каждый день перед

использованием с помощью известной концентрации метана, эквивалентной

25-50% максимальной концентрации. Точность должна колебаться в пределах от

0 до +20% от фактической. Откорректируйте точность, выполнив процедуру

калибровки, описанную в данном руководстве.

Оборудование

Информация о заказе данных деталей приведена в разделе о дополнительных

принадлежностях.

-

Баллон с газом для проверки калибровки

-

Регулятор расхода 0,25 л/мин.

-

Трубка Superthane Ester с внутр. диам. 1/8 дюйма

-

Калибровочный колпачок

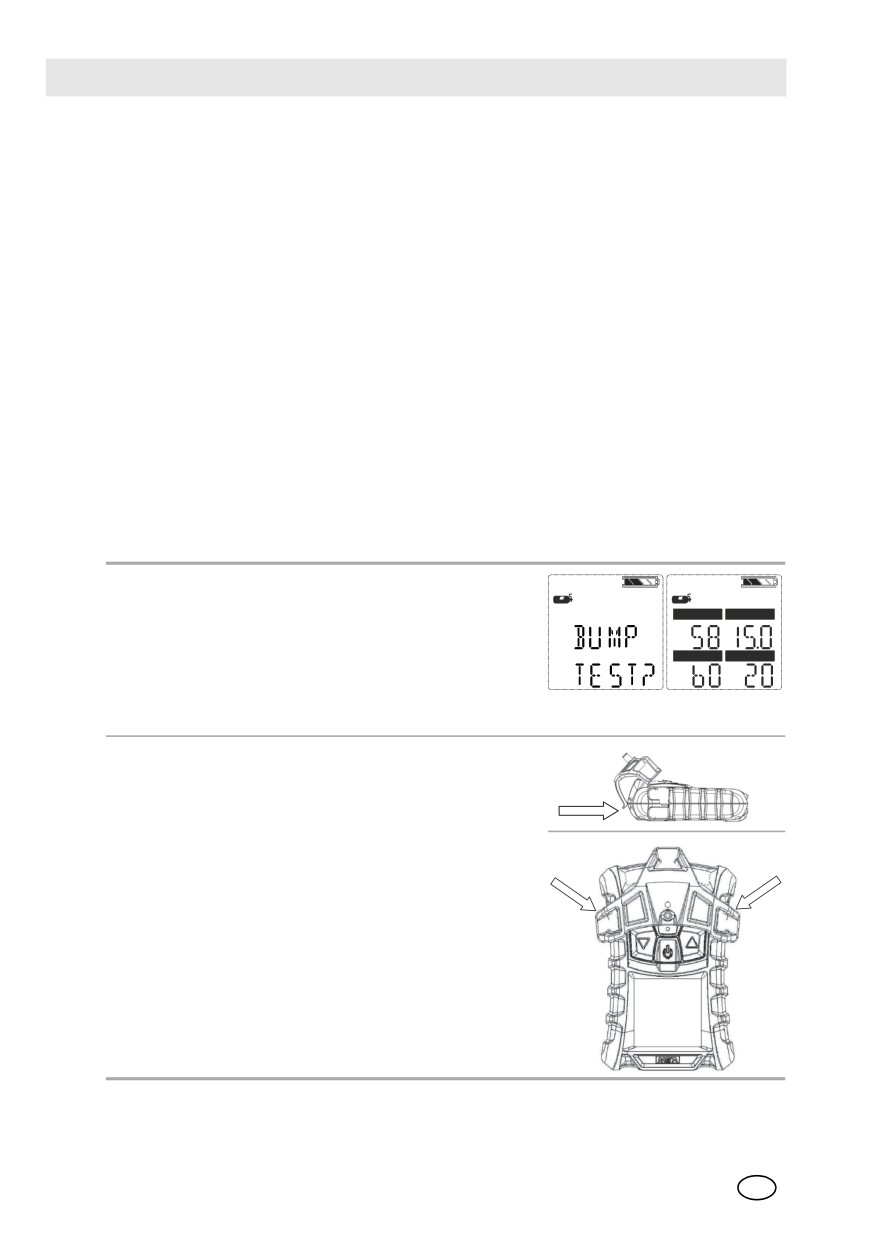

Выполнение тестирования с помощью смеси газов

(1)

На экране измерения в нормальном режиме нажмите

кнопку . Не экране отобразится: “BUMP TEST?”

[Выполнить тестирование с помощью смеси газов?"].

COMB/EX

O2

(2)

Убедитесь, что отображаемые концентрации газов

CO

H2S

совпадают со значениями на баллоне с газом для

проверки калибровки. Если показатели не совпадают,

отрегулируйте значения при помощи меню настройки

калибровки.

(3)

Наденьте на прибор калибровочный колпачок.

 Вставьте язычок калибровочного колпачка в паз

прибора.

 Нажмите калибровочный колпачок, как показано,

чтобы установить его на прибор.

 Нажмите оба боковых язычка вниз, на прибор, пока

они не войдут внутрь.

 Убедитесь, что калибровочный колпачок установлен

правильно.

 Подсоедините один конец трубки к калибровочному

колпачку.

 Подсоедините другой конец трубки к регулятору

баллона [входит в калибровочный набор].

38

MSA

Работа

(4)

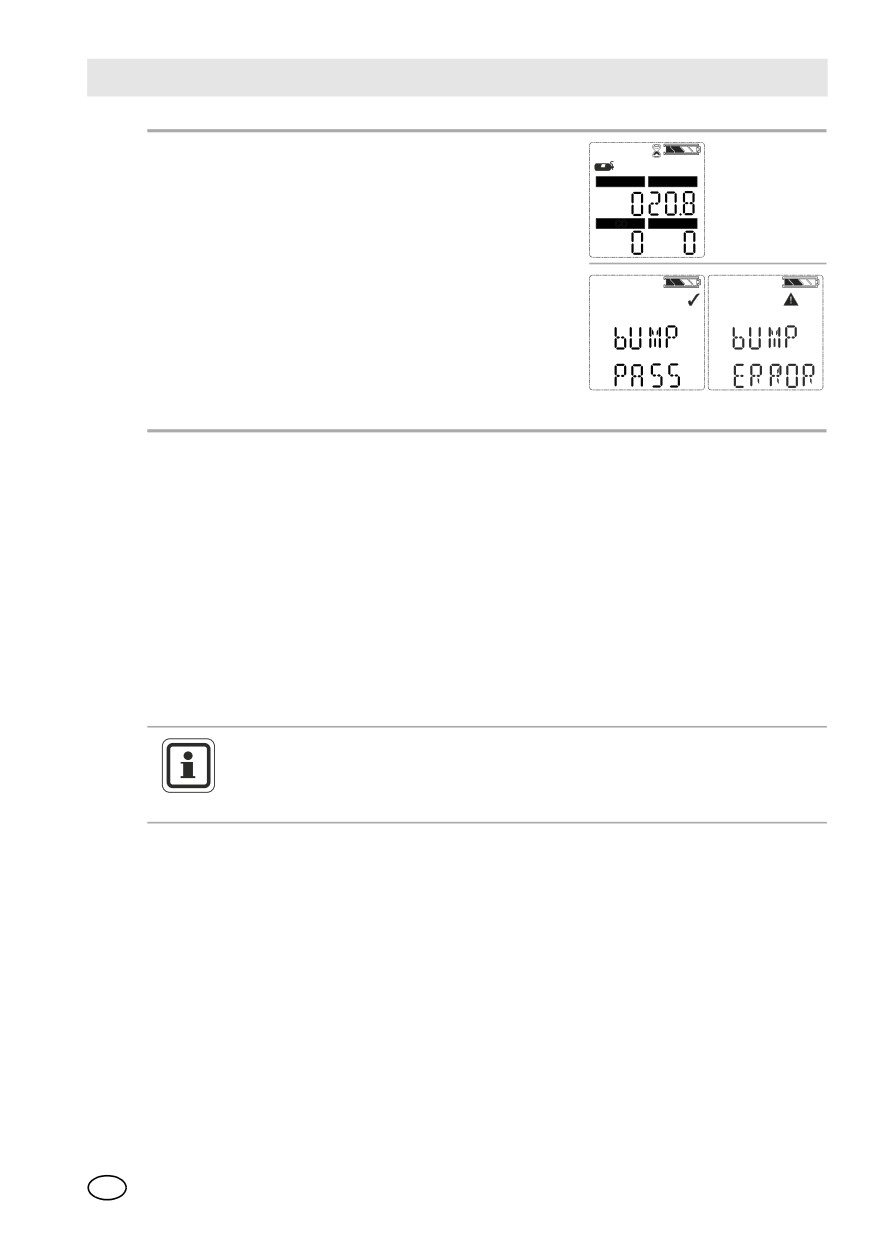

Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], ЧТОБЫ для

начать тестирование с помощью смеси газов, затем

откройте клапан регулятора. Песочные часы начнут

COMB/EX

O2

мигать, и датчики отреагируют на газ.

По окончании тестирования с помощью смеси газов

прибор сразу же отображает “BUMP PASS”

[Тестирование с помощью смеси газов прошло

успешно] или “BUMP ERROR” [Ошибка тестирования с

помощью газов], а также ярлыки датчиков, не

прошедших тестирование. После этого прибор

возвращается в режим измерения. Если прибор не

проходит тестирование с помощью смеси газов,

выполните калибровку, как описано в главе 3.9.

После успешного тестирования с помощью смеси газов, в режиме измерения, в

течение 24 часов, отображается символ √.

3.9

Калибровка

Калибровку прибора можно выполнять вручную, следуя данной процедуре, или

автоматически, при помощи испытательного стенда GALAXY.

Калибровку следует выполнять при помощи регулятора расхода, установив

расход на 0,25 литров в минуту.

Если цикл зарядки батареи прерывается до завершения [4 часа для полностью

разряженной батареи], подождите 30 минут, пока стабилизируется внутренняя

температура прибора, а затем выполните калибровку.

При нормальных условиях MSA рекомендует производить калибровку

прибора не реже 1 раза в 6 месяцев, однако во многих государствах

действуют иные нормативы. Сверьтесь с требованиями национального

законодательства.

39

Работа

MSA

Настройка по чистому воздуху и калибровка нуля

Чтобы пропустить процедуру калибровки нуля и перейти непосредственно

к процедуре калибровки при помощи калибровочного газа, нажмите кнопку

. Если ни одна кнопка не будет нажата в течение 30 секунд, прибор,

прежде чем вернуться в режим нормальной работы, предложит выполнить

калибровку при помощи калибровочного газа [SPAN].

(1)

В режиме нормальной работы, нажмите кнопку  и удерживайте ее нажатой в

течение трех секунд.

(2)

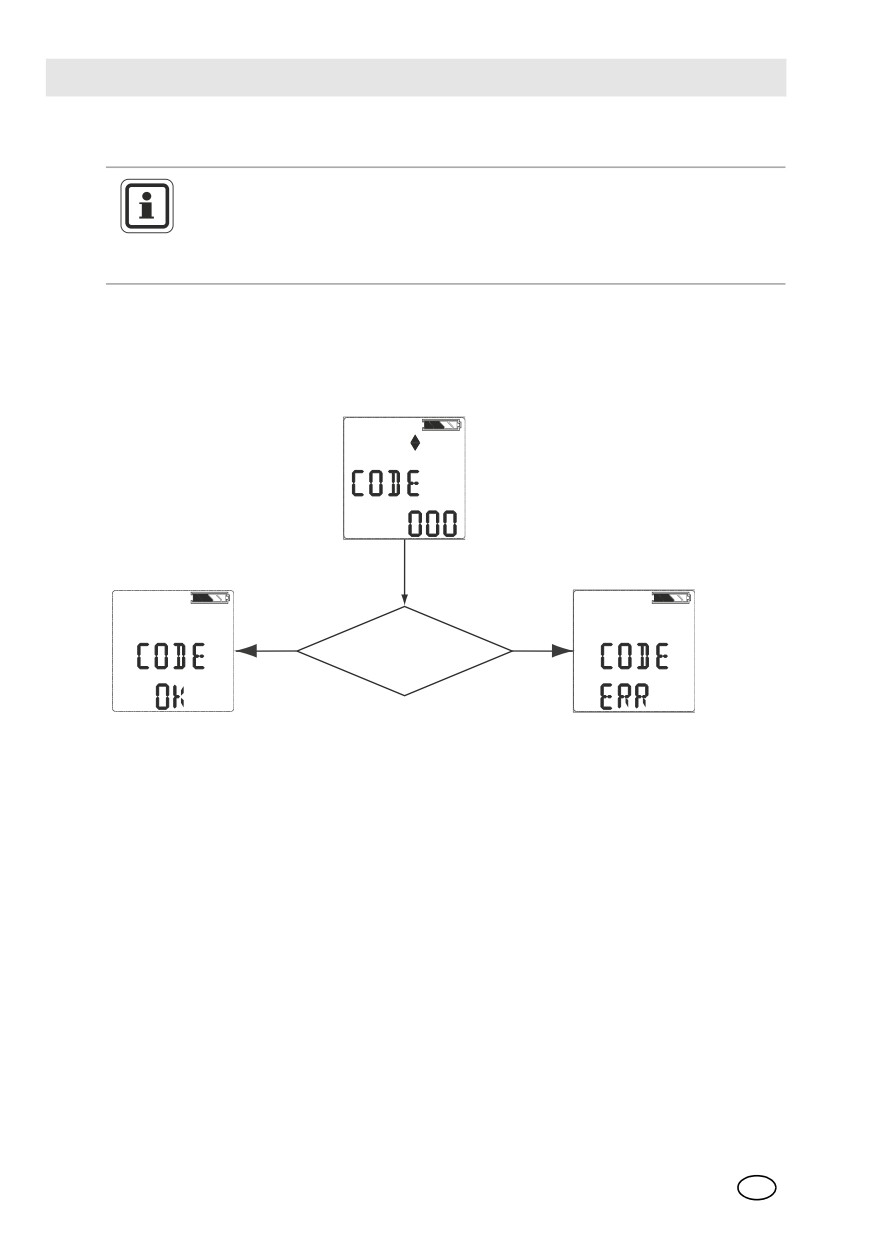

Если выбрана опция блокирования калибровки, введите пароль.

 Откроется экран калибровки нуля ZERO.

YES

NO

Password

correct?

40

MSA

Работа

-

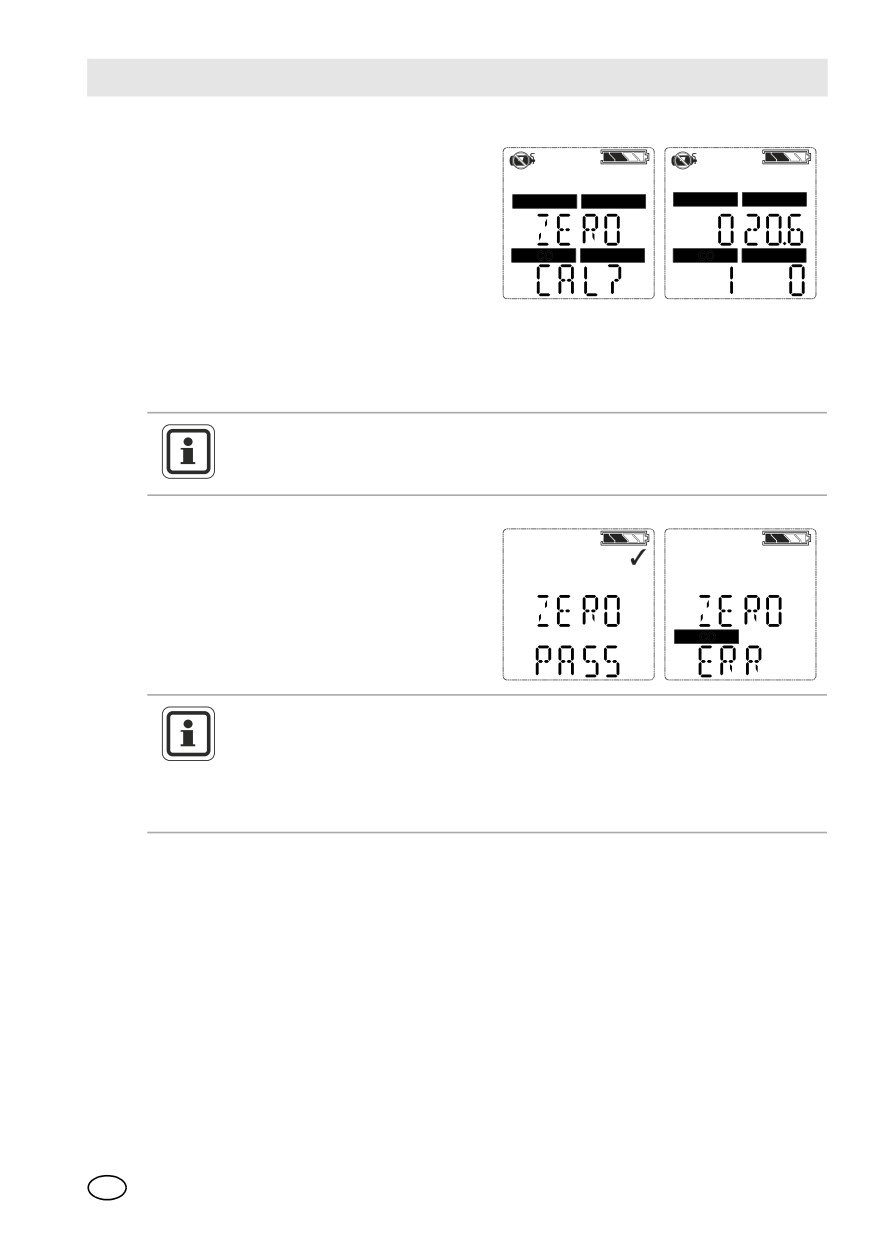

Если опция блокирования калибровки НЕ

выбрана:

 Откроется экран ZERO.

COMB/EX

O2

COMB/EX

O2

CO

H2S

CO

H2S

(3)

Когда прибор находится на свежем

воздухе, нажмите кнопку ON/OFF [ВКЛ/

ВЫКЛ], чтобы подтвердить открытие

экрана калибровки нуля ZERO. Произойдут

сброс датчика и калибровка нуля.

Для отмены настройки по чистому воздуху [FAS] нажмите кнопку .

Подробнее см. в главе 3.2.

По окончании калибровки нуля прибор

отображает “ZERO PASS” [Калибровка нуля

прошла успешно] или “BUMP ERROR” [Ошибка

калибровки нуля], а также флажки датчиков,

не прошедших калибровку.

CO

Во время калибровки нуля на инструменте также выполняется калибровка

интервала датчика O₂ при 20,8% O₂ для свежего воздуха с регулировкой

кривой калибровки по мере необходимости. Во время калибровки

интервала на инструменте выполняется проверка точности датчика O₂ по

известной концентрации газообразного кислорода без регулировки кривой

калибровки.

41

Работа

MSA

Калибровка калибровочным газом

Чтобы пропустить процедуру калибровки при помощи калибровочного газа,

нажмите кнопку .

Если ни одна кнопка не нажата в течение 30 секунд, прибор возвращается

в режим измерения.

(1)

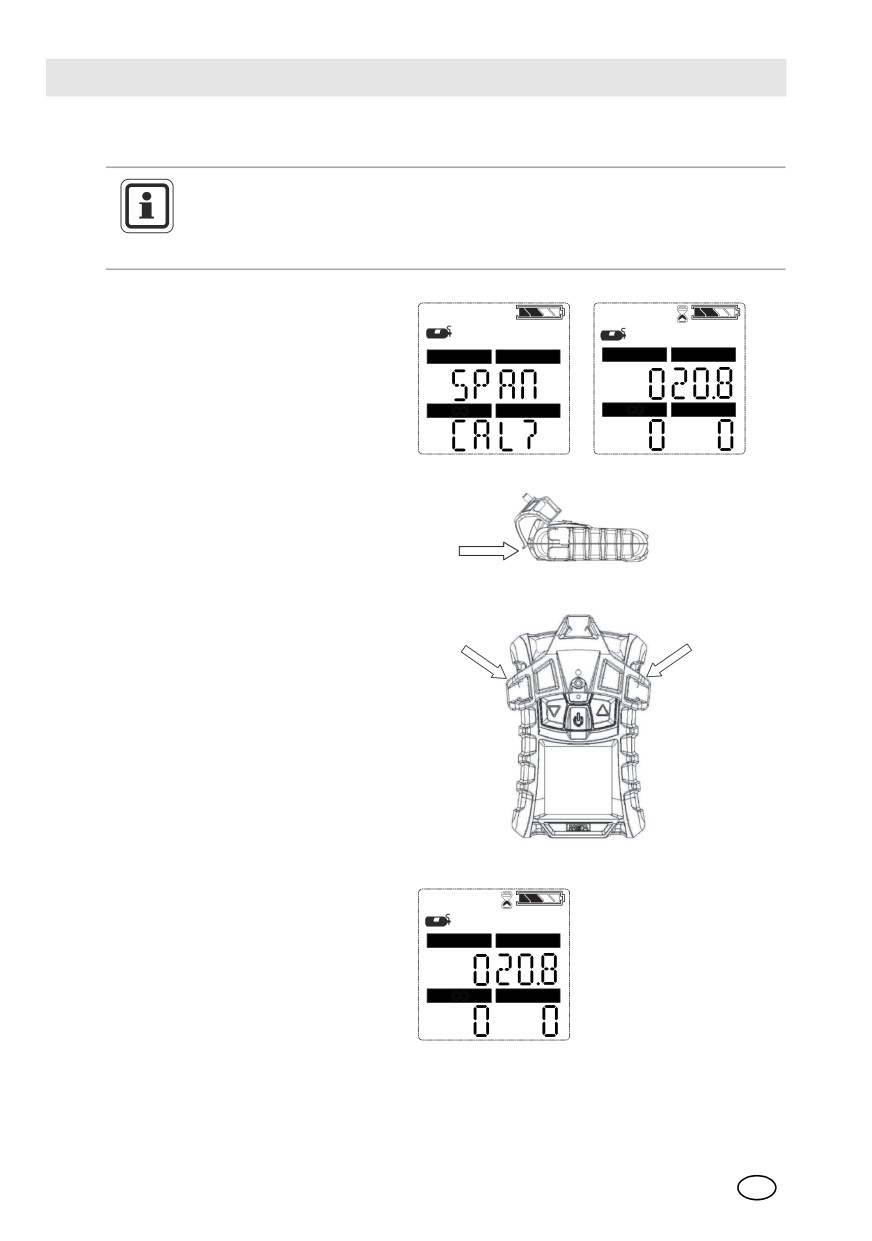

После установки нуля отображается

экран SPAN [калибровки с помощью

калибровочного газа].

COMB/EX

O2

COMB/EX

O2

(2)

Подайте на прибор

соответствующий калибровочный

газ.

CO

H2S

(3)

Наденьте на прибор калибровочный

колпачок.

 Вставьте язычок калибровочного

колпачка в паз прибора.

 Нажмите калибровочный колпачок,

как показано, чтобы установить его

на прибор.

 Нажмите оба боковых язычка

вниз, на прибор, пока они не

войдут внутрь.

 Убедитесь, что калибровочный

колпачок установлен правильно.

 Подсоедините один конец трубки

к калибровочному колпачку.

 Подсоедините другой конец

трубки к регулятору баллона

[входит в калибровочный набор].

(4)

Откройте клапан на регуляторе

давления.

(5)

Для калибровки прибора

[калибровочным газом] нажмите

кнопку ON/OFF [ВКЛ/ВЫКЛ].

COMB/EX

O2

 Светодиоды мигают

 Начинается калибровка с

использованием калибровочного

газа [SPAN].

42

MSA

Работа

-

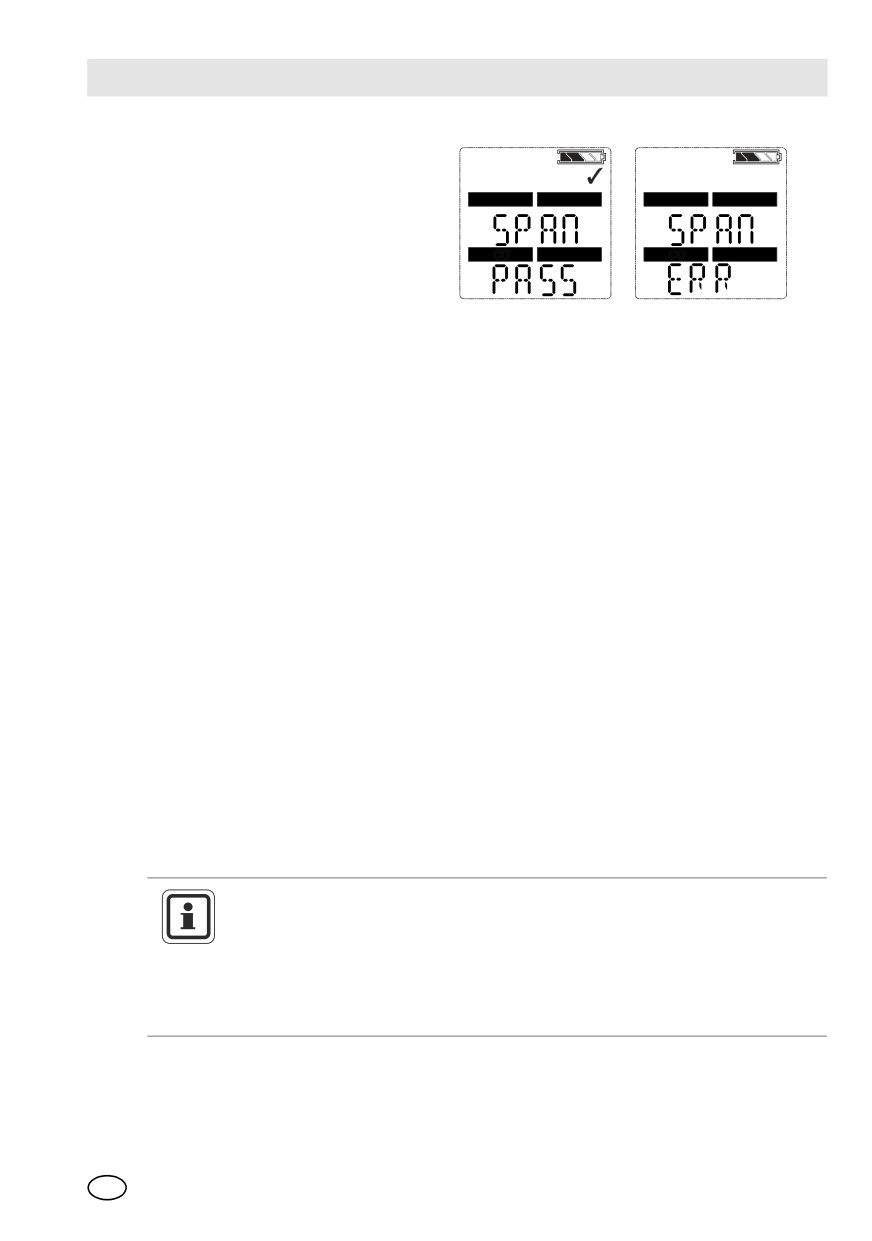

[SPAN] По окончании тестирования с

помощью смеси газов прибор сразу же

отображает “SPAN PASS”

COMB/EX

O2

COMB/EX

O2

[Тестирование с помощью смеси газов

прошло успешно] или “SPAN ERROR”

[Ошибка тестирования с помощью

CO

H2S

CO

H2S

газов], а также ярлыки датчиков, не

прошедших тестирование. После

этого прибор возвращается в режим

измерения.

Если срок службы датчика близится к концу, надпись "SPAN PASS" дополняется

символом предупреждения [♥]. Символ ♥, вместе с указанием типа газа,

измеряемого датчиком с заканчивающимся сроком службы, мигают, при переходе

в режим измерения, в течение 15 секунд. Далее символ ♥ отображается

непрерывно.

Завершение калибровки

(1)

Закройте клапан на регуляторе давления.

(2)

Снимите калибровочный колпачок.

Процедура калибровки настраивает значение чувствительности любого датчика,

прошедшего испытание; датчики, не прошедшие калибровку, остаются с

прежними значениями. Поскольку в анализаторе может оставаться

калибровочный газ, после завершения калибровки может сработать

сигнализация.

Сбой автокалибровки

Если калибровка с использованием калибровочного газа закончилась неудачей:

-

Выводится символ окончания срока службы датчика [значок сигнализации плюс ♥],

свидетельствующий о том, что датчик выработал свой ресурс и подлежит замене.

-

Прибор будет пребывать в состоянии тревоги до нажатия кнопки .

-

Значок сигнализации и символ ♥ остаются на дисплее до успешного окончания

калибровки или замены проблемного датчика.

Приближение конца срока службы датчика - не единственная из

возможных причин неудачи калибровки с использованием калибровочного

газа. В случае неудачи калибровки с использованием калибровочного газа,

необходимо, прежде чем заменять датчик, проверить наличие остатков

газа в калибровочном баллоне, дату окончания срока годности газа,

плотность установки калибровочного колпачка и т.п., а затем повторить

калибровку.

43

MSA

Техобслуживание

4.1

Поиск и устранение неполадок

Проблема

Описание

Действия по устранению

ERROR TEMP

Температура ниже

Перенесите прибор в место с

-40°C или выше 75°C.

нормальной температурой и

выполните калибровку.

Обратитесь в MSA

ERROR EE

Ошибка памяти EEPROM

Обратитесь в MSA

[электрически стираемое

программируемое ПЗУ]

ERROR PRG

Ошибка флэш-памяти

Обратитесь в MSA

ERROR RAM

Ошибка оперативной

Обратитесь в MSA

памяти

ERROR UNK

Неизвестная ошибка

Обратитесь в MSA

LOW

Предупреждение о низком

Следует как можно раньше изъять

BATT

заряде батареи

прибор из эксплуатации и зарядить

повторяется каждые 15

батарею

секунд.

BATT

Батарея полностью

Прибор больше не реагирует на

ALARM

разряжена.

газ.

Следует изъять прибор из

эксплуатации и зарядить батарею.

ERROR CHARGE

Ошибка зарядки

Зарядка должна происходить при

температуре от 10° C до 36° C.

Если не удается устранить

проблему, обратитесь в MSA

ERROR SENSOR

Отсутствует датчик

Проверьте правильность

установки датчика

Прибор не

Низкий заряд батареи

Зарядите батарею

включается

Предупреждение от

Заканчивается срок службы

датчика

датчика

Сигнал тревоги от датчика

Срок службы датчика закончился.

&

Замените датчик и выполните

повторную калибровку.

45

MSA

Техобслуживание

(5)

Убедитесь, что паз датчика горючих газов совмещен с язычком в верхней части

держателя.

 Если необходимость в установке какого-либо датчика отсутствует, убедитесь в том,

что вместо него надлежащим образом установлена заглушка.

(6)

В случае замены, в это же время, фильтров датчиков:

 Осторожно снимите старые фильтры, следя за тем, чтобы не повредить внутреннюю

часть корпуса.

 Снимите с новых фильтров защитную клейкую ленту. Следя за правильным

расположением каждого фильтра, прикрепите их к внутренней передней стороне

корпуса клейкой стороной к корпусу.

 Осторожно, чтобы не повредить поверхность фильтра, прижмите его к месту

установки.

(7)

Установите уплотнение датчика на прежнее место на передней части корпуса.

(8)

Проверьте правильность установки уплотнения датчика.

(9)

Вверните винты.

(10) Включите прибор.

В случае установки прежнего датчика:

В случае установки нового датчика или

отключения данного канала:

-

Произойдет обычный запуск прибора.

-

Прибор автоматически обнаруживает

изменение и выводит надпись

-

Прибор автоматически определяет

"SENSOR CHANGE" [ЗАМЕНА

установку нового датчика и выводит

ДАТЧИКА].

надпись "SENSOR DSCVRY"

[ОБНАРУЖЕНИЕ ДАТЧИКА].

-

"Выводится запрос: ACCEPT?"

[ПРИНЯТЬ?].

 Нажмите кнопку , чтобы принять

замену, или  - чтобы отклонить.

 Перейдите к процедуре настройки

датчиков и включите

соответствующий датчик

 [→ глава 3.4].

(11) После стабилизации датчиков выполните калибровку прибора.

Опасно!

Калибровка необходима после установки датчика; в противном случае

корректность работы прибора не гарантируется, и использование такого

прибора может привести к серьезному ущербу для здоровья или даже к

смерти пользователя.

47

Технические характеристики и сертификаты

MSA

Горючие газы

O₂

CO

H₂S

Диапазон

0-100% НКПВ

0-30 об. %

6-1999 частей

0-200 частей на

измерений

0-5,00% CH₄

на миллион

миллион

7-1999 мг/м³

0-284 мг/мі

Преобразование из ppm в мг/мі рассчитывается для температуры 20°C и

атмосферного давления.

5.2

Заводская настройка порогов срабатывания сигналов тревоги

Нижний порог Верхний порог

Датчик

КСЗ [STEL]

CСЗ [TWA]

[LOW]

[HIGH]

LEL [НКПР]

10 % НКПР

20 % НКПР

--

--

O₂

19.5 %

23.0 %

--

--

CO

25 ppm

100 частей на

100 частей на

25 ppm

[29 мг/мі]

миллион

миллион

[29 мг/мі]

[116 мг/мі]

[116 мг/мі]

H₂S

10 ppm

15 ppm

15 ppm

10 ppm

[14,2 мг/мі]

[21,3 мг/мі]

[21,3 мг/мі]

[14,2 мг/мі]

Значения

Минимальный порог Максимальный порог

Датчик

автоматической

сигнализации

сигнализации

калибровки

LEL [НКПР]

5 %

60 %

58 %

O₂

5.0 %

29 %

15.0 %

CO

15 ppm

1700 ppm

60 ppm

[23,2 мг/мі]

[1980 мг/мі]

[69,9 мг/мі]

H₂S

5 ppm

175 ppm

20 ppm

[7,1 мг/мі]

[205,9 мг/мі]

[28,4 мг/мі]

Хотя прибор может обнаруживать до 25% кислорода в окружающем

воздухе, верхний предел диапазона измерения кислорода в воздухе не

должен превышать 21%.

50

содержание      ..     1      2      3      4      ..
