ALTAIR 4X Многоканальный газоанализатор. Руководство

Содержание

MSA

Содержание

Правила техники безопасности

1.1

Надлежащее использование

1.2

Информация об ответственности

1.3

Меры предосторожности и правила техники безопасности

Описание

2.1

Общий обзор

2.2

Управление прибором

2.3

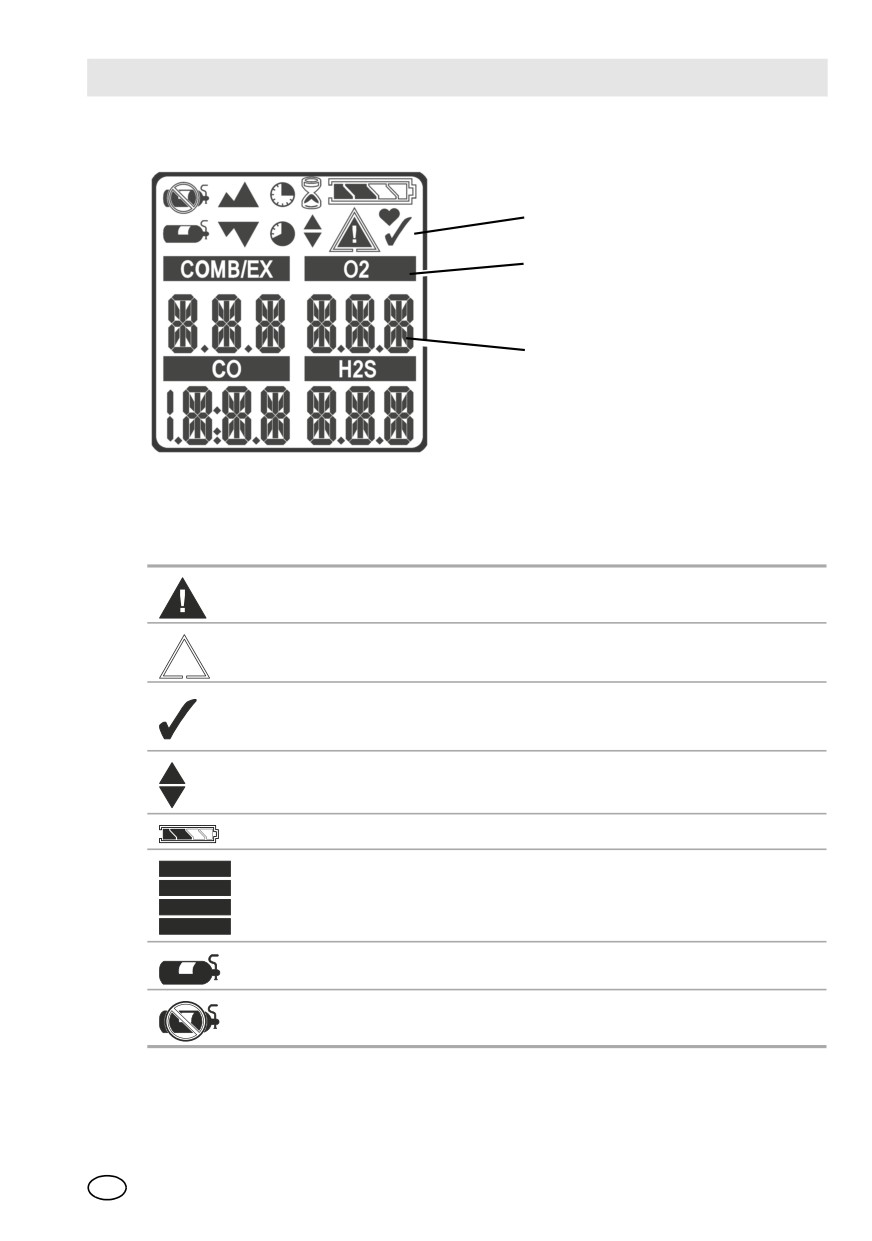

Показания на дисплее

2.4

Уход за аккумуляторами

2.5

Просмотр дополнительных параметров прибора

2.6

Сигнализация отсутствия датчика

2.7

Предупреждение об истечении срока службы датчика

2.8

Индикатор истечения срока службы датчика

2.9

Мониторинг концентрации токсичных газов

2.10

Мониторинг концентрации кислорода

2.11

Контроль горючих газов

Работа

3.1

Влияние окружающей среды

3.2

Включение прибора

3.3

Режим измерения [нормальная работа]

3.4

Настройка прибора

3.5

Протоколирование данных

3.6

Проверка работоспособности

3.7

Светодиод безопасности

3.8

Тестирование с помощью смеси газов

3.9

Калибровка

MSA

Содержание

Техобслуживание

4.1

Поиск и устранение неполадок

4.2

Процедура технического обслуживания на месте

- замена и установка датчика

4.3

Очистка

4.4

Хранение

4.5

Комплект поставки

Технические характеристики и сертификаты

5.1

Технические характеристики

5.2

Заводская настройка порогов срабатывания сигналов тревоги

5.3

Сертификация

5.4

Рабочие характеристики

5.5

Патенты на датчики XCell

Информация для заказа

Приложение

7.1

Последовательность действий при включении [питания]

7.2

Настройка по чистому воздуху [FAS]

7.3

Элементы управления экраном сброса

7.4

Тестирование с помощью смеси газов

7.5

Настройка опций

7.6

Настройка датчика

7.7

Калибровки

7.8

Настройка сигнализации

7.9

Настройка времени и даты

Правила техники безопасности

MSA

Правила техники безопасности

1.1

Надлежащее использование

Многоканальный газоанализатор ALTAIR 4X предназначен для использования

обученным и квалифицированным персоналом. Он предназначен для оценки

риска воздействия опасных веществ, например, в следующих случаях:

Оценка потенциального воздействия на рабочих горючих и токсичных газов и

паров, а также низкого уровня кислорода.

Определение газов и испарений, концентрации которых необходимо отслеживать

на рабочих местах.

Многоканальный газоанализатор ALTAIR 4X может быть укомплектован для

обнаружения:

Горючих газов и некоторых горючих испарений

Недостатка либо избытка кислорода в окружающей атмосфере

Некоторых токсичных газов, при установке соответствующего датчика.

Хотя прибор может обнаруживать до 30 % кислорода в окружающем

воздухе, он предназначен для измерения концентраций, не превышающих

21 %.

В обязательном порядке следует прочитать данное руководство по эксплуатации

и соблюдать все его положения при эксплуатации изделия. Необходимо особо

тщательно изучить и выполнять в дальнейшем правила техники безопасности и

эксплуатации изделия. Помимо этого, для безопасной эксплуатации необходимо

соблюдать требования действующего национального законодательства.

Опасно!

Данное изделие предназначено для сохранения жизни и здоровья

пользователя. Несоответствующее применение, уход или техобслуживание

могут нарушить его работоспособность, создавая тем самым серьёзную

угрозу жизни человека.

Перед использованием следует проверить работоспособность изделия.

Оно не должно использоваться, если такая проверка дала

неудовлетворительные результаты, при повреждениях, отсутствии

компетентного технического обслуживания/ухода, использовании не

оригинальных запчастей.

Использование не по прямому назначению или не в соответствии с данным

руководством рассматривается как ненадлежащее. Это особенно относится к

несанкционированным модификациям изделия и к вводу его в эксплуатацию

лицами, не уполномоченными компанией MSA.

MSA

Правила техники безопасности

1.2

Информация об ответственности

Компания MSA не несёт ответственности в случаях использования данного

изделия ненадлежащим образом или не по назначению. Выбор и использование

изделия являются исключительной прерогативой конкретной эксплуатирующей

организации.

Компания MSA снимает с себя любую ответственность, а также аннулирует все

гарантийные обязательства, предоставляемые на данное изделие, если при

эксплуатации, проведении текущего ухода или технического обслуживания не

соблюдались положения настоящего руководства.

1.3

Меры предосторожности и правила техники безопасности

Внимание!

Нижеприведенные правила техники безопасности должны неукоснительно

соблюдаться. Только в этом случае обеспечивается надлежащая работа

прибора и гарантируется отсутствие угрозы для безопасности и здоровья

эксплуатирующего персонала.

Ежедневная проверка работоспособности перед использованием

Проверяйте состояние и калибровку прибора перед каждым его использованием.

В противном случае существует опасность индикации неверных результатов.

Проверка производится с помощью подходящего калибровочного газа.

Ежедневная проверка работоспособности подачей контрольной газовой смеси

перед использованием

Выполняйте проверку подачей контрольной газовой смеси ежедневно перед

использованием для проверки надлежащей работы прибора. При такой проверке

прибор должен подтвердить свою работоспособность. В противном случае

следует выполнить калибровку прибора перед его использованием.

Проверку прибора подачей контрольной газовой смеси следует выполнять чаще,

если прибор подвергался физическому удару или воздействию высоких

концентраций загрязняющих веществ. Кроме того, следует выполнять такую

проверку чаще и в случае, если анализируемый воздух содержит следующие

соединения, которые могут снизить чувствительность датчика концентрации

горючих газов и уменьшить его показания:

Органические вещества, содержащие кремний [силиконы]

Силикаты

Соединения, содержащие свинец

Сероводород с концентрацией свыше 200 ppm или с концентрацией свыше 50 ppm

в течение одной минуты.

Правила техники безопасности

MSA

Проверка минимальных концентраций горючих газов

Минимальная концентрация горючего газа в воздухе, при которой возможно его

воспламенение, называется нижним концентрационным пределом взрываемости

[НКПВ] [англ. LEL - Lower Explosive Limit]. Индикация "XXX" датчика горючего газа

указывает на то, что в атмосфере содержится более 100% НКПР газа или 5,00 %

[по объему] CH₄, поэтому существует опасность взрыва. Немедленно покиньте

опасную зону.

Учет атмосферы

Ввиду вероятности получения недостоверных результатов, не следует

использовать данный прибор для определения горючих или токсичных газов в:

Атмосферах с недостатком либо избытком кислорода

Восстановительных атмосферах

Шахтах печей

Инертных средах

Атмосферах, содержащих взвешенный взрывоопасный туман или пыль.

Используйте прибор только для обнаружения газов/паров, на которые рассчитаны

установленные в нём датчики.

Убедитесь в наличии достаточной концентрации кислорода.

Прибор не предназначен для обнаружения и контроля газов с температурой

воспламенения выше 38 °C

Не следует использовать данный прибор для определения горючих газов в

атмосфере, содержащей пары жидкостей с высокой температурой воспламенения

[выше 38°C], поскольку это может привести к получению ошибочно низких

показаний.

Физический удар

Если прибор подвергся физическому удару, следует выполнить повторную

проверку калибровки.

Техническое обслуживание датчика

Запрещается блокировать отверстия датчиков, поскольку это может привести к

погрешности показаний. Запрещается нажимать на переднюю поверхность

датчиков, поскольку это может привести к их повреждению или стать причиной

неправильных показаний. Запрещается использовать сжатый воздух для очистки

отверстий датчика, поскольку избыточное давление может привести к

повреждению датчиков.

MSA

Правила техники безопасности

Время измерения, достаточное для стабилизации показаний

Необходимо подождать некоторое время до появления на дисплее прибора

точных показаний. Время отклика зависит от типа датчика.

Правильное обслуживание аккумуляторной батареи

Используйте только зарядные устройства для батарей, выпускаемые MSA и

предназначенные для данного прибора; использование других зарядных

устройств может повлечь повреждение батареи и прибора. При утилизации

соблюдайте местные нормативы охраны здоровья и безопасности. Иначе, зарядку

устройств ALTAIR 4X можно производить при помощи автоматизированной

станции GALAXY.

Учет состояния окружающей среды

На показания газоанализатора может повлиять целый ряд факторов окружающей

среды, включая изменения давления, влажности и температуры.

Изменения давления и влажности влияют на количество кислорода, фактически

присутствующего в атмосфере.

Правила обращения с электронными приборами, чувствительными к

статическому электричеству

Прибор содержит компоненты, чувствительные к статическому электричеству.

Запрещается открывать или ремонтировать прибор без использования

соответствующих средств защиты от электростатического разряда. Гарантия не

распространяется на повреждения, вызванные электростатическими разрядами.

Соблюдение нормативных положений, относящихся к изделию

Соблюдайте все применимые национальные нормы, действующие в стране

использования.

Соблюдайте гарантийные нормы

Гарантия, предоставляемая компанией Mine Safety Appliances Company в

отношении изделия, теряет силу, если эксплуатация или обслуживание изделия

происходили с нарушением инструкций данного руководства. Соблюдайте

инструкции для защиты себя и других. Пишите или звоните нам перед началом

использования, если у вас есть вопросы, касающиеся данного оборудования, или

если вам необходима любая дополнительная информация, касающаяся

эксплуатации или обслуживания.

Описание

MSA

Описание

2.1

Общий обзор

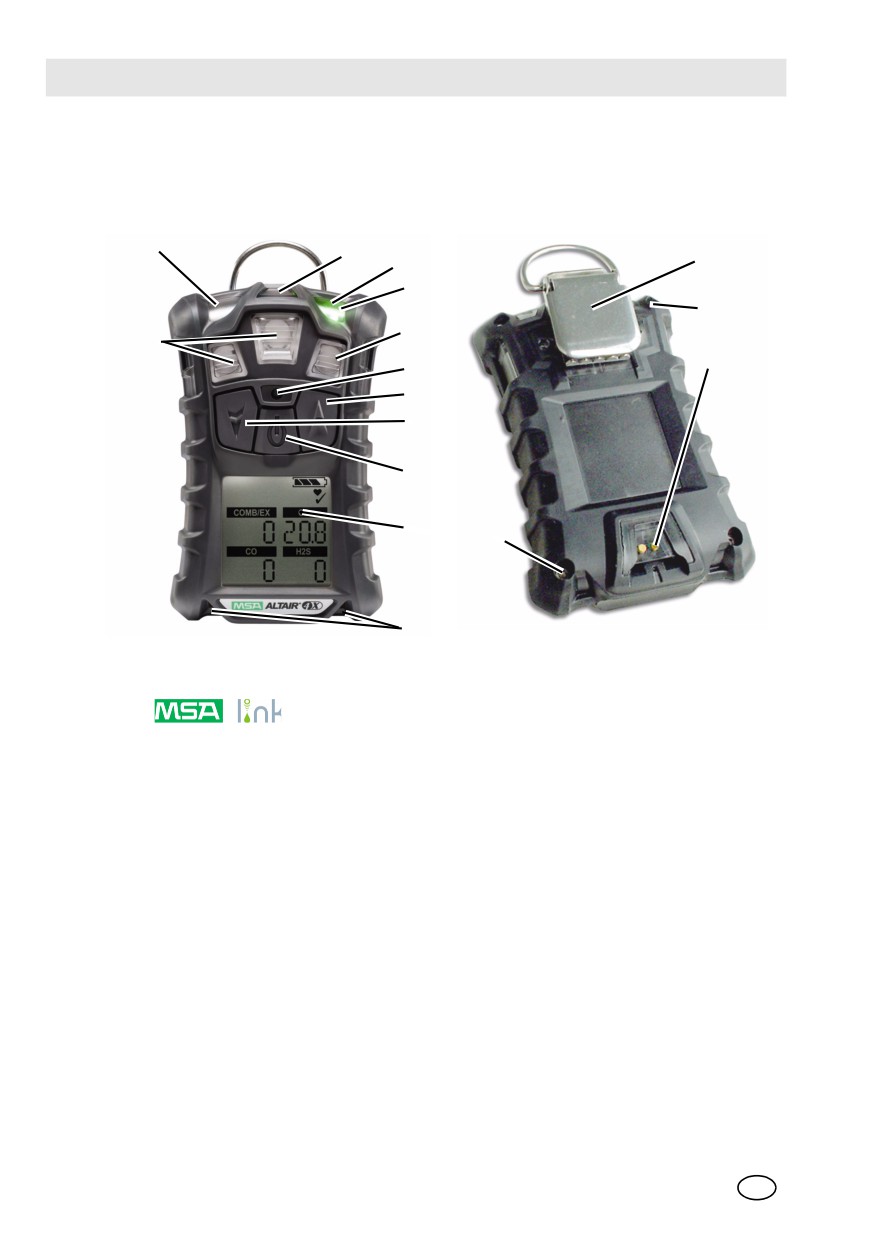

Рис. 1

Обзор прибора

Дисплей

Связь

Светодиод безопасности [зеленый]

Светодиоды аварийной сигнализации

Светодиод неисправности [желтый]

[4]

Вводы датчиков

Зажим для пояса

Сирена

Подключение зарядного устройства

Кнопка

Винты [4]





Кнопка 

Светодиод зарядки [красный/зеленый]

Кнопка ВКЛ/ВЫКЛ

Прибор измеряет концентрацию газов в окружающем воздухе и на рабочем месте.

Прибор комплектуется максимум тремя датчиками, которые могут давать

показания о концентрации четырех отдельных газов [один двойной датчик

токсичных веществ измеряет CO и H₂S].

MSA

Описание

Хотя прибор может обнаруживать до 30 % кислорода в окружающем

воздухе, он предназначен для измерения концентраций, не превышающих

21 %.

Пороги срабатывания сигнализации для отдельных газов устанавливаются на

заводе, их можно изменить при помощи меню настройки прибора. Данные

изменения можно выполнить также при помощи программного обеспечения

MSA Link. Обязательно загрузите последнюю версию программного обеспечения

MSA Link с веб-сайта MSA www.msanet.com.

Присутствие измеряемого газа в окружающем воздухе во время настройки

прибора по свежему воздуху приводит к прерыванию настройки нуля и

переходу прибора в режим измерения.

2.2

Управление прибором

Управление работой прибора осуществляется в диалоговом режиме с дисплея

при помощи трех функциональных кнопок [→ рис. 1].

Управление работой приборов выполняется с помощью трех кнопок. Каждая

кнопка может работать как "программируемая клавиша", как указано

непосредственно над кнопкой.

Назначения кнопок

Кнопка

Описание

ВКЛ/ВЫКЛ Кнопка ВКЛ/ВЫКЛ предназначена для включения и выключения

прибора, а также для подтверждения выбираемых пользователем

действий. При включении прибора одновременным нажатием кнопок

 и ВКЛ/ВЫКЛ, включается режим настройки параметров.



Кнопка  используется для перемещения вперед по экранам данных в

режиме измерения или для возвращения на страницу назад и

уменьшения значений в режиме настройки. Удержание этой кнопки

нажатой в течение 3 секунд в обычном режиме измерения включает

сигнал InstantAlert [ручное включение аварийной сигнализации для

привлечения внимания окружающих].



Кнопка  предназначена для сброса пикового значения STEL TWA и

подтверждения [при возможности] аварийных сигналов или перехода

из режима измерения в режим калибровки. Кроме того, ею можно

воспользоваться для перемещения на предыдущую страницу

увеличения значений в режиме настройки.

Описание

MSA

Назначения светодиодов

Светодиод

Описание

ЗЕЛЁНЫЙ

Светодиод безопасности мигает раз в 15 секунд, уведомляя

пользователя о том, что прибор включен и работает. Эту опцию

можно отключить при помощи программного обеспечения MSA Link.

КРАСНЫЙ

Красные светодиоды являются визуальными индикаторами

состояния тревоги или любого типа ошибки прибора.

ЖЕЛТЫЙ

Засветка желтого светодиода указывает на состояние отказа

прибора. Это следующие состояния:

Ошибка памяти прибора

Отсутствует датчик

Ошибка датчика

КРАСНЫЙ/

Светодиод зарядки указывает на состояние зарядки.

ЗЕЛЕНЫЙ

КРАСНЫЙ:

происходит зарядка

ЗЕЛЕНЫЙ: батарея заряжена

Вибрационный сигнал тревоги

Прибор оснащен вибрационным сигналом тревоги.

Подсветка

Подсветка включается автоматически при нажатии любой кнопки. Подсветка

остается включенной в течение времени, выбранного пользователем. Период

времени подсветки можно установить при помощи программного обеспечения

MSA Link.

Сирена

Сирена подает звуковой сигнал тревоги.

Динамик [биппер]

Динамик издает короткий сигнал и сигнальные светодиоды прибора мигают

каждые 30 секунд при наличии следующих условий:

Динамик включен

Прибор находится в режиме измерения концентрации газов

Батарея прибора находится в рабочем состоянии

Прибор не зарегистрировал состояния тревоги ни по одному из детектируемых

газов

Активированы звуковая и визуальная сигнализации

MSA

Описание

2.3

Показания на дисплее

Рис. 2

Дисплей

Графические символы

Концентрация газа

Тип газа

Символ тревоги - указывает состояние тревоги прибора.

Сигнализация движения - указывает на то, что сигнализация движения

включена.

Символ проверки прибора - указывает на успешное проведение

калибровки или проверки работоспособности прибора с помощью

контрольной газовой смеси.

Указывает на необходимость проведения оператором действий по

управлению прибором.

Состояние батареи - показывает уровень заряда батареи.

COMB/EX

Метки установленных датчиков.

H2S

Баллон с калибровочным газом - указывает на необходимость применения

калибровочного газа.

Отсутствие баллона с газом - указывает на то, что калибровочный газ

применять не следует и прибор нужно вынести на свежий воздух.

Описание

MSA

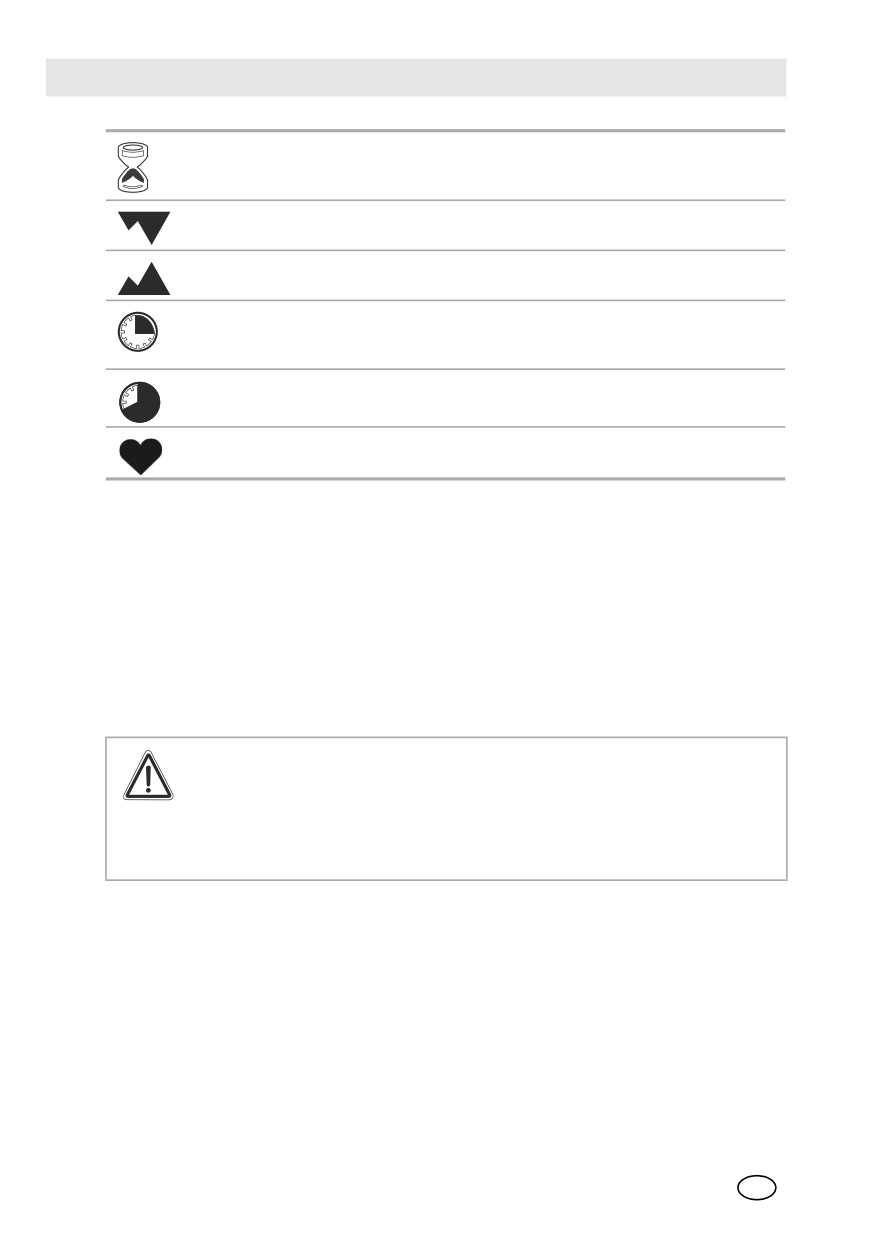

Песочные часы - указывает на то, что пользователь должен подождать.

Минимум - указывает на минимальное значение или нижний уровень

сигнала тревоги.

Пик - указывает пиковое значение или верхний уровень сигнала тревоги.

Символ STEL [предельно допустимое значение кратковременного

среднего значения воздействия - КСЗ] - указывает на сигнал тревоги при

превышении КСЗ [STEL].

Символ ССЗ [TWA] [среднесменное значение экспозиции] - указывает на

сигнализацию при превышении допустимого значения ССЗ [TWA].

Символ срока службы датчика - указывает истечение срока службы

2.4

Уход за аккумуляторами

Индикатор уровня заряда батареи

Уровень заряда батареи постоянно отображается на дисплее в правом верхнем

углу. По мере разряда батареи сегменты значка батареи гаснут и, в конце концов,

на дисплее остается только контур значка батареи.

Каждый сегмент индикатора соответствует примерно 25%полной ёмкости

батареи.

Сигнализация разряда батареи

Внимание!

При срабатывании сигнала о разряде батареи следует прекратить

использование прибора, поскольку недостаточно мощности для

отображения потенциальной опасности, и для пользователя,

полагающегося на данный прибор как средство безопасности, существует

угроза получения увечий или летального исхода.

Номинальное время работы прибора при комнатной температуре составляет 24

часа. Фактическое время работы может изменяться в зависимости от окружающей

температуры и условий срабатывания сигнализации. Время работы прибора при

температуре -20°C [-4°F] составляет около 14 часов.

Пороги срабатывания сигнализации для отдельных газов устанавливаются на

заводе, их можно изменить при помощи меню настройки прибора.

Предупреждение о разряде батареи означает, что до полного разряда батареи

номинально осталось 30 минут рабочего времени.

MSA

Описание

Длительность работы прибора после предупреждения о разряде батареи

зависит от температуры окружающей среды.

При срабатывании предупреждения о низком заряде батареи прибора:

мигает индикатора уровня заряда батареи

раздается звуковой сигнал

вспыхивают сигнальные светодиоды

на дисплее отображается "Low Batt" [низкий заряд батареи] и

прибор повторяет данное предупреждение каждые 15 секунд, продолжая работать

до выключения оператором или автоматического отключения при полном разряде

батареи.

Разряд батареи

Внимание!

При срабатывании сигнала о разряде батареи следует прекратить

использование прибора, поскольку недостаточно мощности для

отображения потенциальной опасности, и для пользователя,

полагающегося на данный прибор как средство безопасности, существует

угроза получения увечий или летального исхода.

Прибор переходит в режим разряда батареи за 60 секунд до окончательного

разряда [когда батареи больше не могут обеспечивать работоспособность

прибора]:

На дисплее отображается "Low Batt" [низкий заряд батареи] и

Раздается звуковой сигнал, мигают сигнальные светодиоды; сигнал невозможно

отключить,

Вывод других страниц невозможен, примерно через минуту прибор автоматически

отключается.

При отключении батареи:

(1)

Немедленно покиньте опасную зону.

(2)

Подзарядите батарею.

Описание

MSA

Зарядка батареи

Предупреждение!

Взрывоопасно: Запрещается заряжать прибор в опасных зонах.

Внимание!

Использование с прибором любого зарядного устройства, кроме

поставляемого в комплекте, может привести к повреждению или

неправильной зарядке батарей.

В нормальных условиях при комнатной температуре зарядное устройство может

произвести зарядку полностью разряженной аккумуляторной батареи в течение

менее чем четырех часов.

Перед зарядкой очень холодных или очень горячих приборов, дайте им

полежать в течение часа при комнатной температуре.

Минимальная и максимальная температура окружающей среды для зарядки

прибора составляют, соответственно, 10 °C [50 °F] и 35 °C [95 °F].

Для получения оптимального результата заряжайте прибор при комнатной

температуре [23 °C].

Для зарядки прибора

Плотно вставьте прибор в подставку для подзарядки.

Символ батареи будет прокручиваться с отображением увеличивающегося числа

сегментов при светодиоде зарядки, светящимся красным, пока величина заряда не

достигнет 90% от полного заряда. После этого символ батареи остается полностью

засвеченным, светодиод меняет цвет на зеленый, батарея дозаряжается до полной

емкости.

Если во время подзарядки обнаруживается проблема, символ батареи начинает

мигать, светодиод меняет цвет на оранжевый. Чтобы повторить цикл зарядки,

извлеките прибор из подставки, затем верните его на место.

MSA

Описание

2.5

Просмотр дополнительных параметров прибора

Основной экран появляется при включении прибора.

Просмотр следующих параметров и функций прибора - нажатием кнопки  для

перехода в:

Режим проверки работоспособности с помощью контрольной газовой смеси

(1)

Для перехода в режим проверки с помощью контрольной газовой смеси нажмите

кнопку ON/OFF.

(2)

Для перемещения вперед нажмите кнопку .

(3)

Для перемещения назад, к главной странице, нажмите кнопку .

Пиковые показания [страница PEAK]

Значок пиковых показаний [→ глава 2.3] отображает самые высокие уровни

концентрации газа, зарегистрированные прибором с момента включения или

момента сброса пиковых показаний.

Для удаления пиковых значений:

(1)

Вызовите функцию отображения пиковых значений.

(2)

Нажмите кнопку .

Минимальные показания [страница MIN]

На этой странице отображается минимальный уровень кислорода,

зарегистрированный прибором с момента включения или сброса минимальных

[MIN] показателей.

На дисплее появляется значок минимальных показателей [→ глава 2.3].

Для удаления минимальных значений:

(1)

Вызовите функцию отображения минимальных значений.

(2)

Нажмите кнопку .

Предельное допустимое значение кратковременного среднего воздействия

[страница КСЗ - STEL]

Внимание!

При срабатывании сигнала STEL немедленно покиньте зону заражения;

концентрация газа в окружающей среде достигла заданного

сигнализационного порога по КСЗ [STEL]. Несоблюдение данного

предупреждения приведет к чрезмерному воздействию токсичных газов, и

сотрудникам, полагающимся на данное изделие как средство защиты,

грозят серьезные увечья или смерть.

Описание

MSA

Значок КСЗ [→ глава 2.3] появляется на дисплее при индикации среднего

воздействия за 15-минутный период.

Если количество обнаруженного значение газа превышает допустимое значение

КСЗ [STEL]:

Раздается звуковой сигнал

Вспыхивают сигнальные светодиоды

Мигает значок КСЗ [STEL].

Для обнуления значения КСЗ [STEL]:

(1)

Вызовите функцию КСЗ [STEL].

(2)

Нажмите кнопку .

Производится расчет КСЗ [STEL] за последние 15 минут.

Примеры расчета кратковременного среднего значения воздействия токсичного

газа [STEL]:

Допустим, что прибор работал не менее 15 минут:

15-минутное воздействие при концентрации 35 ppm:

[15 минут x 35 ppm]

= 35 ppm

15 минут

10-минутное воздействие при концентрации 35 ppm и 5-минутное - при

15 ppm:

[10 минут x 35 ppm] + [5 минут x 15 ppm]

= 25 ppm

15 минут

MSA

Описание

Среднесменное значение воздействия токсичного газа [страница ССЗ - TWA]

Внимание!

При срабатывании сигнала TWA немедленно покиньте зону заражения;

концентрация газа в окружающей среде достигла заданного

сигнализационного порога по ССЗ [TWA]. Несоблюдение данного

предупреждения приведет к чрезмерному воздействию токсичных газов, и

сотрудникам, полагающимся на данное изделие как средство защиты,

грозят серьезные увечья или смерть.

На дисплее появляется значок среднесменного значения экспозиции ССЗ

[→ глава 2.3], показывающий значение ССЗ с момента включения прибора или

сброса показаний ССЗ. Если количество газа, определенное прибором,

превышает восьмичасовой предел ССЗ [TWA]:

Раздается звуковой сигнал

Вспыхивают сигнальные светодиоды

Мигает значок ССЗ [TWA].

Для обнуления значения ССЗ [TWA]:

(1)

Вызовите функцию ССЗ [TWA].

(2)

Нажмите кнопку .

Вычисляется значение ССЗ [TWA] за последние восемь часов.

Примеры расчета среднесменного значения:

1-часовое воздействие при концентрации 50 ppm:

[1 час x 50 ppm] + [7 часов x 0 ppm]

= 6.25 ppm

8 часов

4-часовое воздействие при концентрации 50 ppm и 4-часовое - при 100 ppm:

[4 часа x 50 ppm] + [4 часа x 100 ppm]

= 75 ppm

8 часов

12-часовое воздействие при концентрации 100 ppm:

[12 часов x 100 ppm]

= 150 ppm

8 часов

ALTAIR 4X Многоканальный газоанализатор. Руководство - часть 1
