Штекерная панель заказчика 3338700112
Штекерная панель заказчика
Штекер I
Штекер для соединительного кабеля модуля спецэлектроники.
С назначением контактов штекеров A -H можно ознакомиться по
коммутационной схеме.

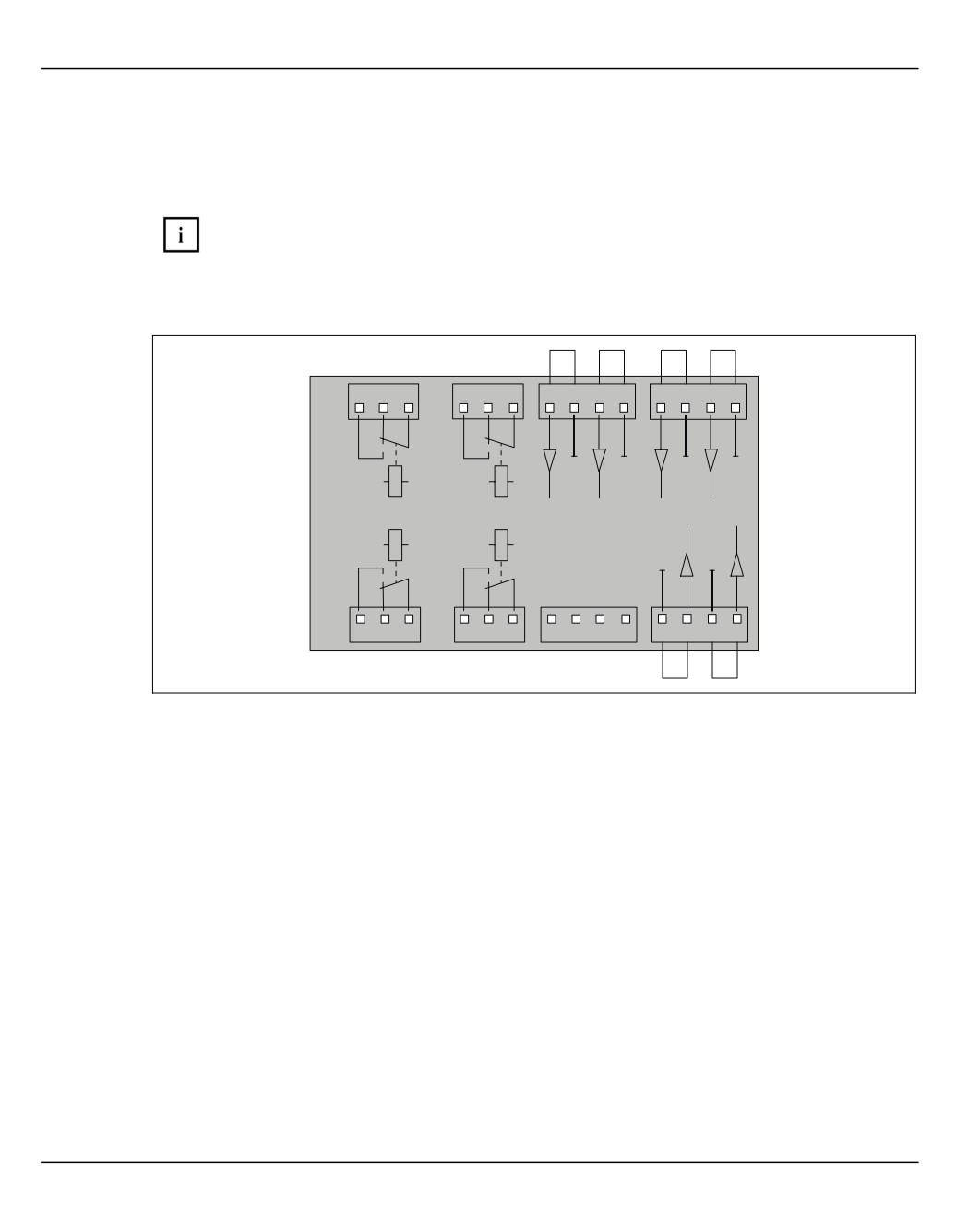

Коммутационная схема
5
6
7
9
1
A
1
C
1
E
1
G
2
4
11
B
3
D
1
F
1
H
11 12
1314
8
10
1 Реле 1
7 Обратный сигнал 1
2 Реле 2
8 Обратный сигнал 2
3 Реле 3
9 Обратный сигнал 3
4 Реле 4
10 Обратный сигнал 4
5 Блок бесперебойного питания
11 Не назначен
(UPS) в режиме работы от батареи
12 Не назначен
6 Блок бесперебойного питания,
13 Не назначен
ёмкость батареи исчерпана
14 Масса
290
Штекерная панель заказчика
Штекерная панель заказчика 3338700112

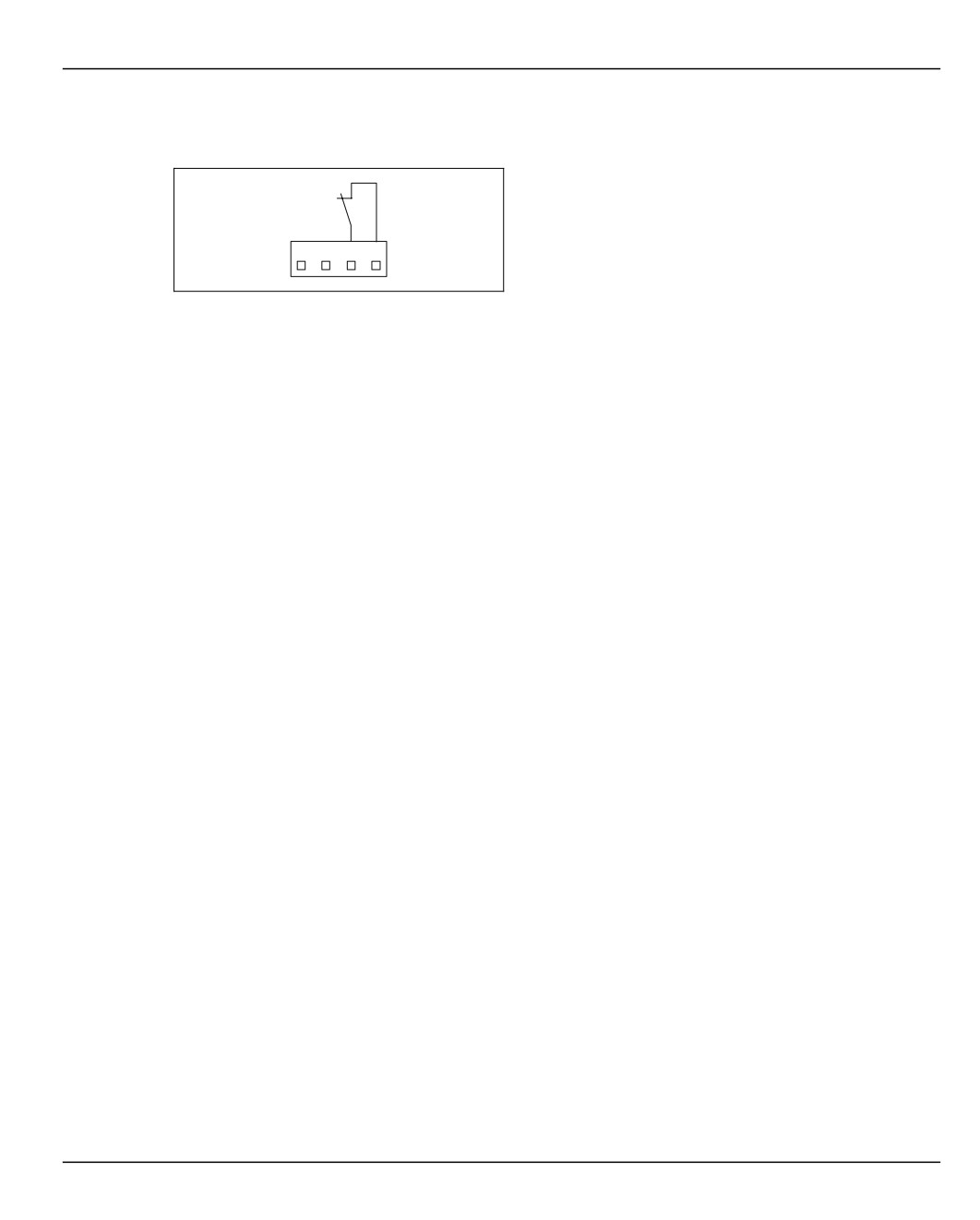

Пример подключения обратного сигнала
Пример обратного сигнала 3:
Контакт шунтирован,
7
9
обратный сигнал сгенерирован
1
G
291
Штекерная панель заказчика 3338700112
Штекерная панель заказчика
292
Блок бесперебойного питания (UPS)
Банкомат опционально может быть оснащён блоком бесперебойного питания (UPS)
типа‚APC Smart-UPS 750’.
Блок бесперебойного питания защищает подсоединённые устройства от нарушений
электроснабжения, падения напряжения, а также от пониженного и повышенного
напряжения. В случае прерывания внешнего электроснабжения блок
бесперебойного питания переключает подсоединённые устройства на питание от
батарей, пока не восстановится внешнее электроснабжение.
293
Обзор вариантов
Блок бесперебойного питания (UPS)
Обзор вариантов
Вариант
Напряжение
APC Smart-UPS 750
110 -120 В
APC Smart-UPS 750
220 - 240 В
По эксплуатации блока бесперебойного питания имеется отдельное
руководство.
Эксплуатация всех вариантов блока бесперебойного питания идентична.
Имеющие различия рассматриваются отдельно.
294
Блок бесперебойного питания (UPS)

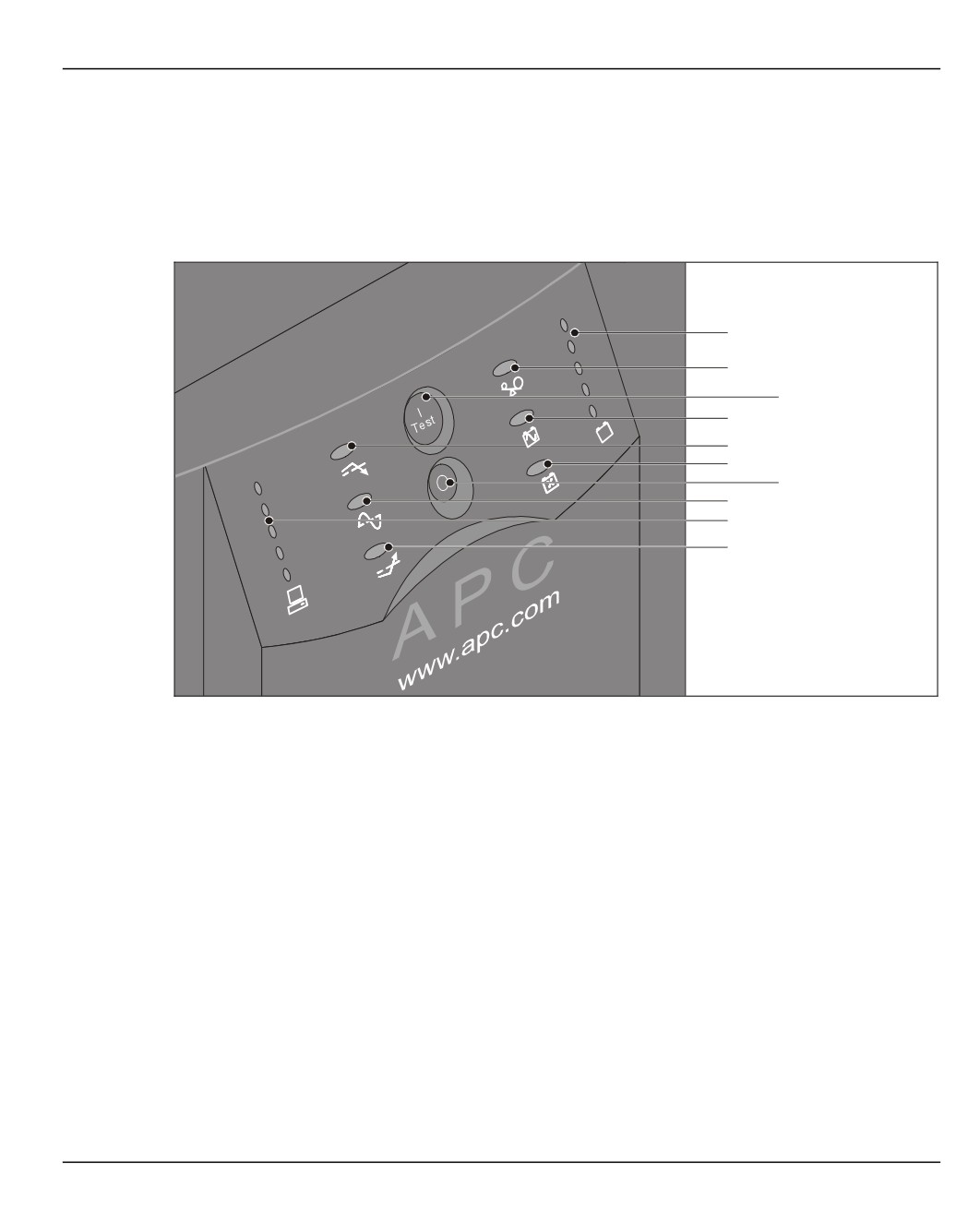

Элементы управления
Элементы управления

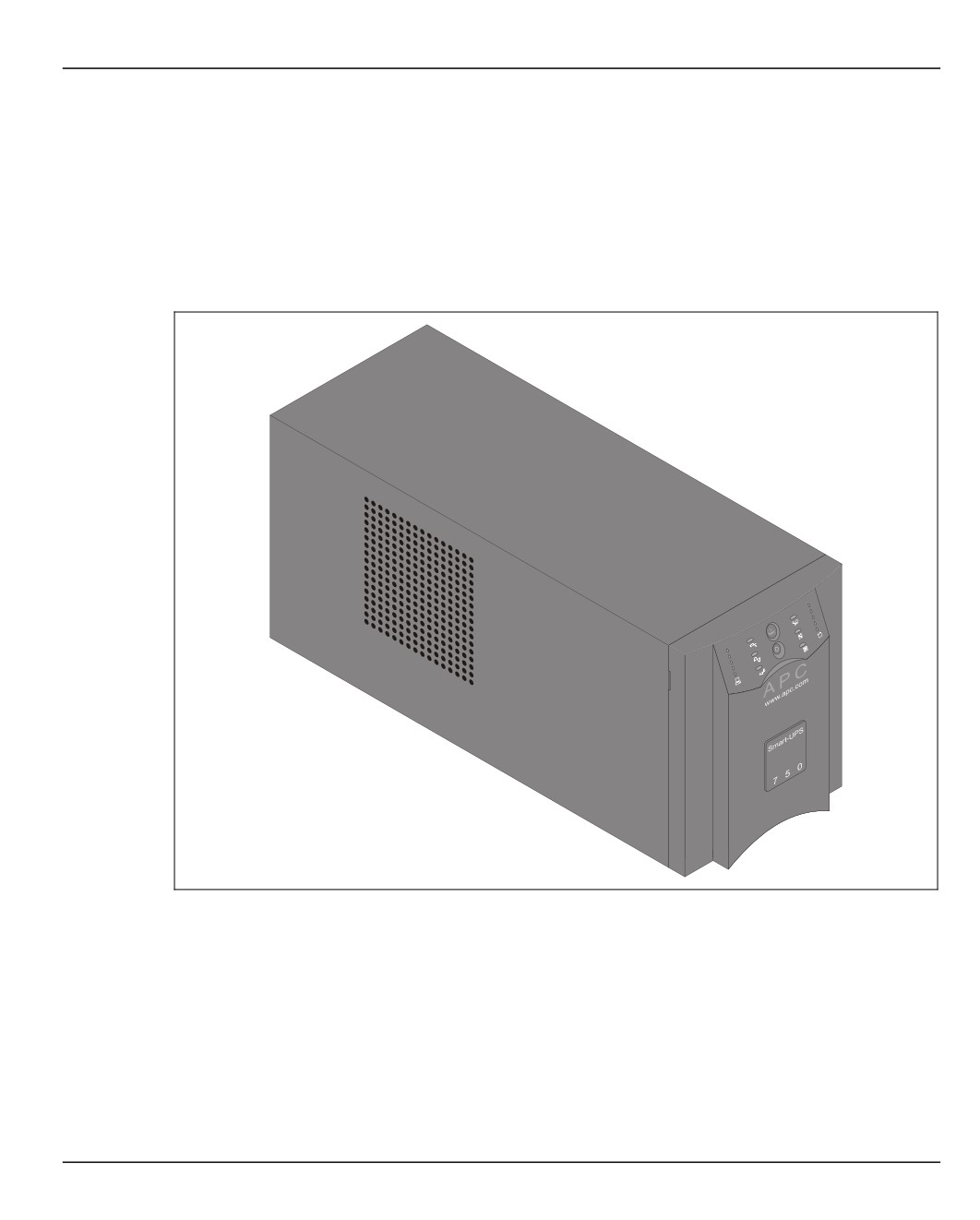

Лицевая сторона
1
2
9
3
4
5
10
6
7
8
Индикаторы
Кнопка
1 Ряд
светодиодов‚ Зарядка батареи / Сетевое напряжение’
9 ВКЛ / ТЕСТ
2 Светодиод, Перегрузка’
10 ВЫКЛ
3 Светодиод, Режим работы от батареи ’
4 Светодиод, Снижение напряжения ’
5 Светодиод, Заменить батарею’
6 Светодиод,Online’
7 Ряд
светодиодов ‚Нагрузка’
8 Светодиод, Увеличение напряжения ’
295
Элементы управления
Блок бесперебойного питания (UPS)

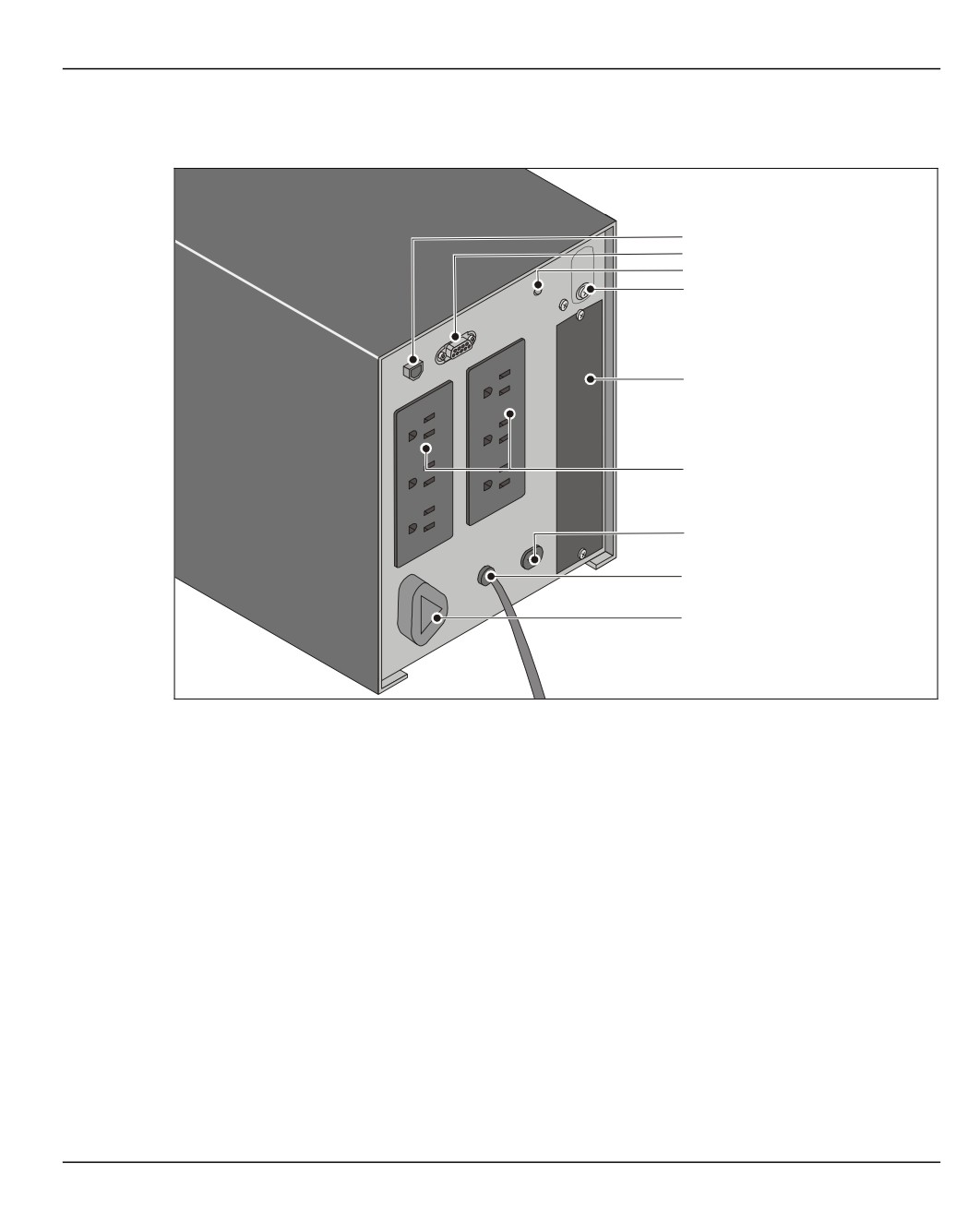

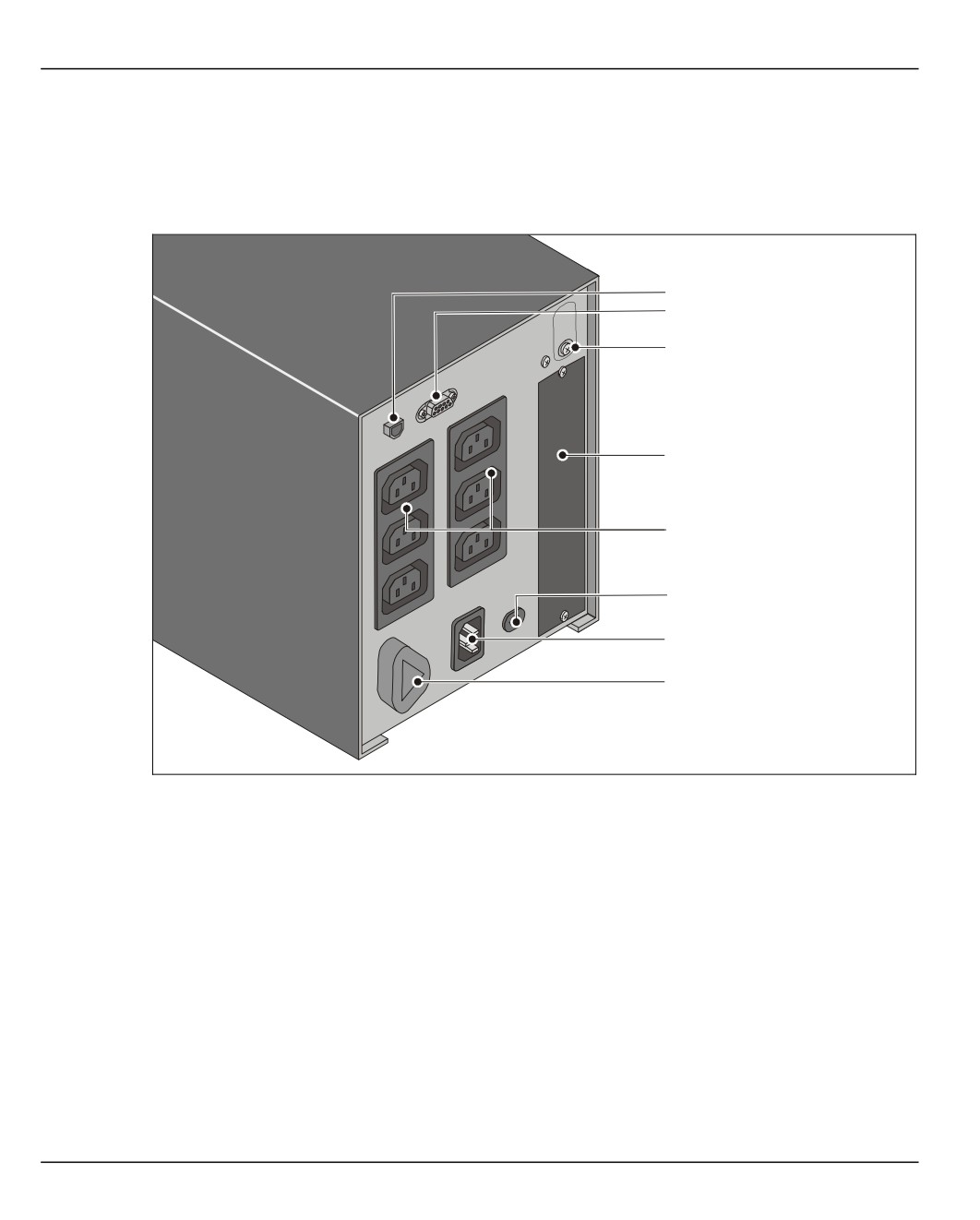

Обратная сторона
APC Smart-UPS 750 (230 В)
1
2
3
4
5
6
7
8
1 Интерфейс USB
5 Токоотвод
2 V.24 / индикатор состояния
6 Аварийный выключатель
3 Заземление TVSS
7 Подключение к сети
4 Выдвижной блок принадлежностей
8 Разъем для подсоединения батареи
296
Блок бесперебойного питания (UPS)
Элементы управления
APC Smart-UPS 750 (120 В)
1
2
3
4
5
6
7
8
9
1 Интерфейс USB
6 Токоотвод
2 V.24 / индикатор состояния
7 Аварийный выключатель
3 Светодиод ‚Неправильная прокладка
8 Сетевой кабель
кабеля в здании’*
9 Разъем для подсоединения
4 Заземление TVSS
батареи
5 Выдвижной блок принадлежностей
* см. раздел „Светодиодные индикаторы и звуковые сигналы“
297
Эксплуатация блока бесперебойного питания
Блок бесперебойного питания (UPS)
Эксплуатация блока бесперебойного питания
• Запустите специальную прикладную программу (см. главу „Управление
банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).
• Откройте дверь сейфа (см. главу „Управление банкоматом“).

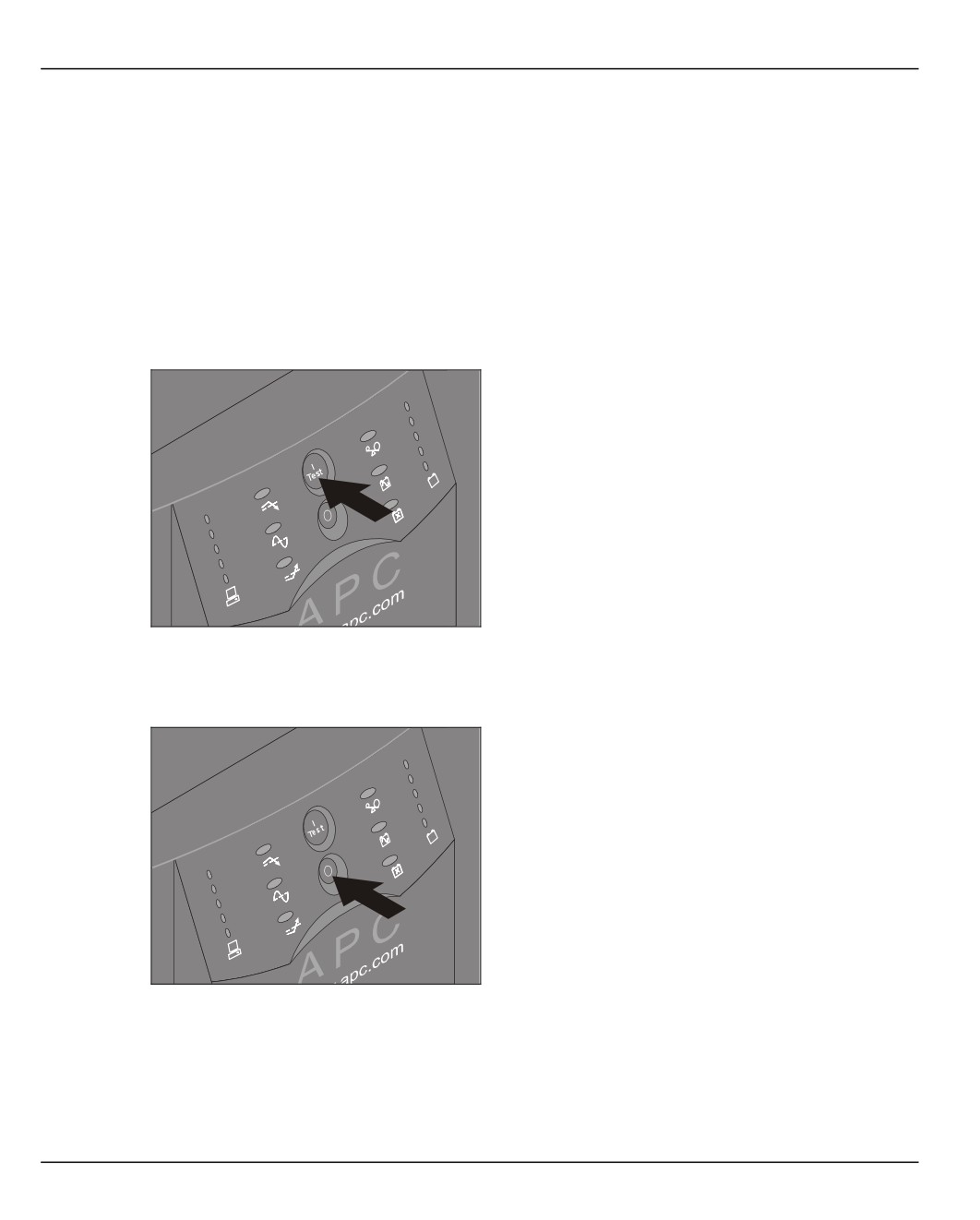

Включение
Нажмите кнопку ВКЛ/ТЕСТ.
UPS издаёт звуковой сигнал и проводит
автотестирование с немедленным
подключением подсоединённых устройств к
электропитанию (см. также раздел
„Автотестирование“).
Отключение
Для отключения электропитания через UPS
нажмите кнопку ВЫКЛ.
298
ProCash 2050xe
- Руководство оператора
Блок бесперебойного питания (UPS)
Эксплуатация блока бесперебойного питания
UPS включён, если подключён сетевой кабель и есть напряжение в сети.
Даже если электропитание через UPS отключено, он сохраняет зарядку
батареи и реагирует на команды, поступающие от ПК.
299
Эксплуатация блока бесперебойного питания
Блок бесперебойного питания (UPS)
Автотестирование

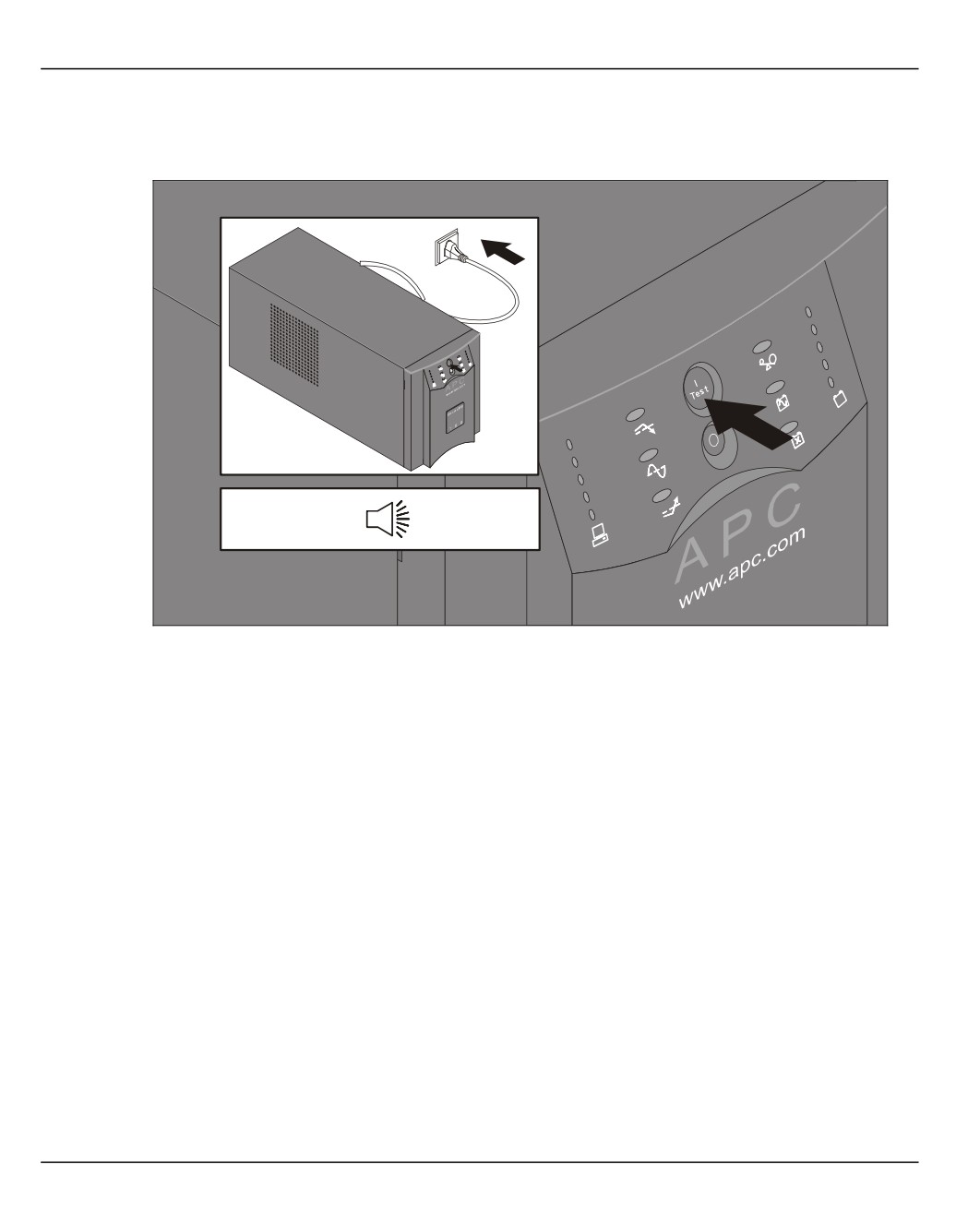

Проверку UPS можно провести автотестированием.
После подключения UPS к штепсельной розетке с защитным контактом нажатием
на кнопку ВКЛ/Тест проводится автоматическое автотестирование.
Блок издаёт звуковой сигнал и начинает мигать светодиод ‚Online’.
Если Вы хотите провести автотестирование вручную, нажмите кнопку ВКЛ / ТЕСТ
на несколько секунд.
300
Блок бесперебойного питания (UPS)
Эксплуатация блока бесперебойного питания
По умолчанию UPS выполняет автотестирование при каждом включении, а
также каждые 14 дней (настройка по умолчанию).
Во время автотестирования подсоединённые устройства в течение
короткого времени работают от батареи (светится светодиод ‚Режим работы
от батареи’). Если автотестирование прошло успешно, по его завершении
UPS переключается на работу от сети. Гаснет светодиод ‚Режим работы от
батареи’ и загорается светодиод режима ‚Online’.
Если при автотестировании возникают сбои, UPS сразу же переключается
на работу от сети и загорается светодиод ‚Заменить батарею’. На работу
подсоединённых устройств это влияния не оказывает.
Следует в течение ночи зарядить батарею и провести повторное
автотестирование. Если светодиод ‚Заменить батарею’ загорается снова,
обратитесь в сервисную службу.

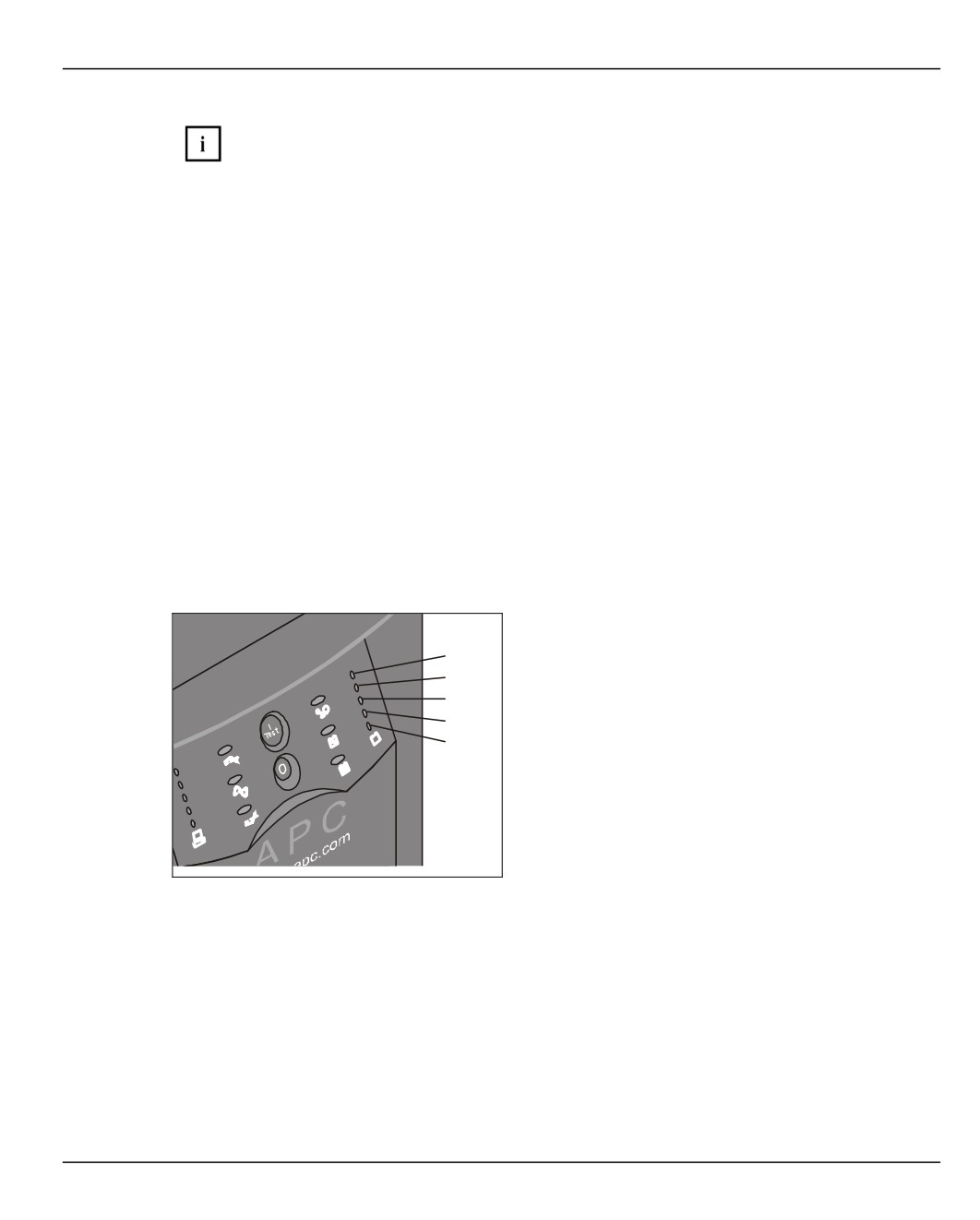

Индикация зарядки батареи
Пять светодиодов, расположенных справа
96 %
на передней панели блока, показывают
72 %
текущий уровень зарядки UPS-батареи в
48 %
процентах от ёмкости батареи. Если горят
24 %
все светодиоды, то батарея заряжена
0 %
полностью.
При снижении ёмкости батареи светодиоды
выключаются поочерёдно сверху вниз.
Если нижний светодиод мигает и UPS издает
непрерывный звуковой сигнал, то зарядки
батареи осталось на менее, чем две минуты.
301
Контроль блока бесперебойного питания (UPS)
Блок бесперебойного питания (UPS)
Контроль блока бесперебойного питания (UPS)
В зависимости от конфигурации UPS может контролироваться прикладным ПО
совместно с модулем спецэлектроники. В этом случае двумя жёлтыми
светодиодами дополнительно индицируются сообщения ‚Режим работы от батареи’
и ‚Батарея почти разряжена’; назначение этих светодиодов идентично назначению
соответствующих индикаторов блока бесперебойного питания.
Расположение этих светодиодов зависит от конфигурации и показано на
следующих рисунках. Светодиоды находятся либо непосредственно на модуле
спецэлектроники, либо на внешнем устройстве управления модуля
спецэлектроники, либо на панели оператора.

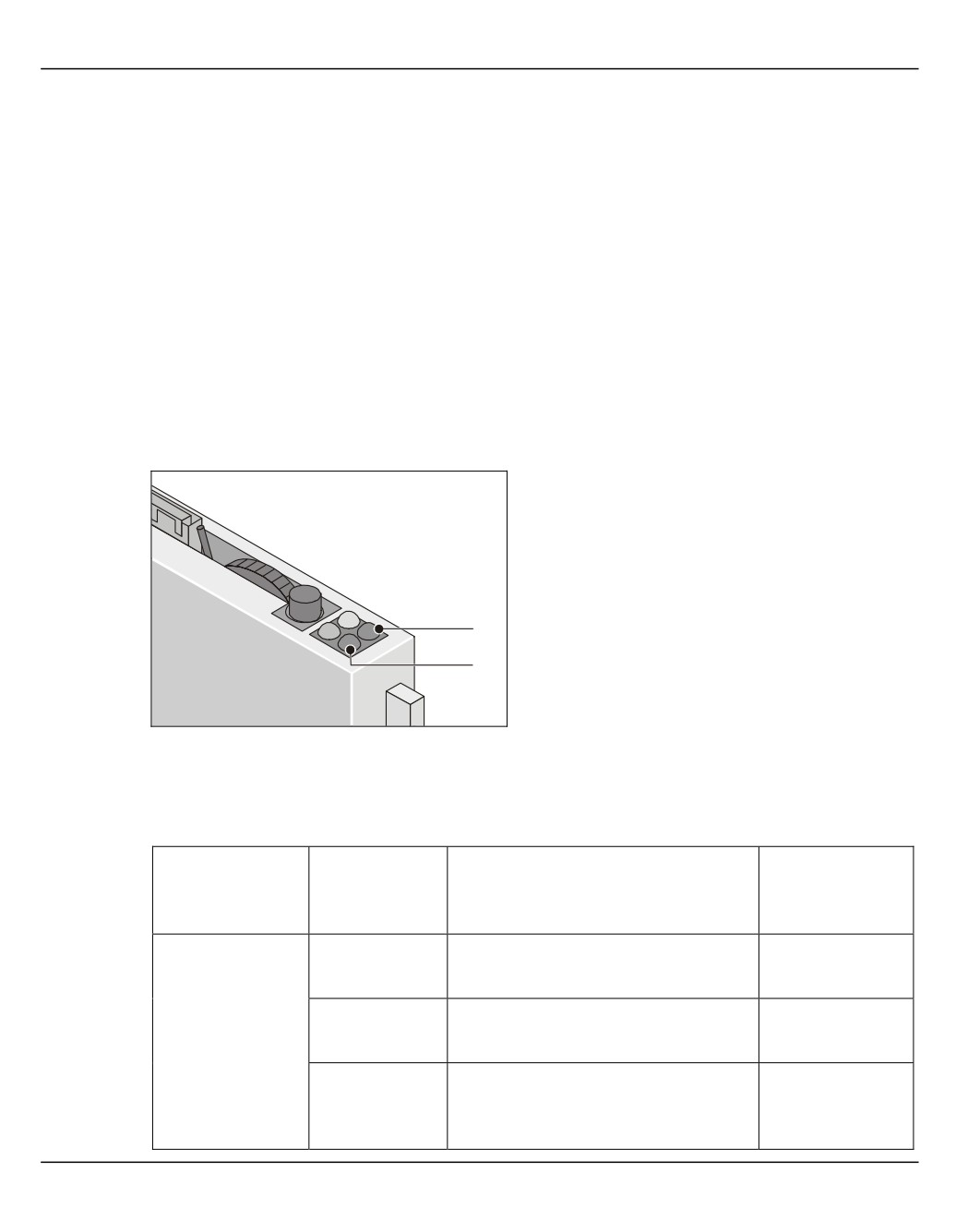

Индикаторы на модуле
спецэлектроники
1
Батарея почти разряжена
(ёмкость исчерпана)
2
Режим работы от батареи /
Отказ сети
1
2
Светодиодные индикаторы и звуковые сигналы
СИД
Индикация
Значение
Звуковой
предупрежда-
ющий сигнал
‚Online’
Непрерывное
Питание подсоединённых
свечение
устройств от электросети.
Мигание
Проводится автотестирование.
Звуковой
сигнал
Выкл.
UPS работает в режиме работы
от батареи, или его необходимо
включить.
302
Блок бесперебойного питания (UPS)
Светодиодные индикаторы и звуковые сигналы
СИД
Индикация
Значение
Звуковой
предупрежда-
ющий сигнал
‚Увеличение
Непрерывное
UPS выравнивает пониженное
напряжения’
свечение
напряжение (нет отказа сети).
‚Снижение
Непрерывное
UPS выравнивает слишком
напряжения’
свечение
высокое напряжение (нет отказа
сети).
‚Перегрузка’
Непрерывное
Потребляемая мощность
Непрерывный
свечение
подсоединённых устройств
звуковой
превышает ёмкость UPS.
сигнал
‚Режим работы
Непрерывное
Питание подсоединённых
4 звуковых
от батареи’
свечение
устройств от батареи.
сигнала
каждые 30 сек
‚Заменить
Непрерывное
Срок службы батареи исчерпан.
Короткие
батарею’
свечение
звуковые
сигналы в
течение 1 мин,
повторяющиес
я каждые
5 часов.
Мигание
Батарея не подсоединена.
Каждые 2 сек
раздаётся
звуковой
сигнал.
Ряд
Непрерывное
Нагрузка >
светодиодов
свечение
‚Нагрузка’
84%
67%
50%
33%
16%
303

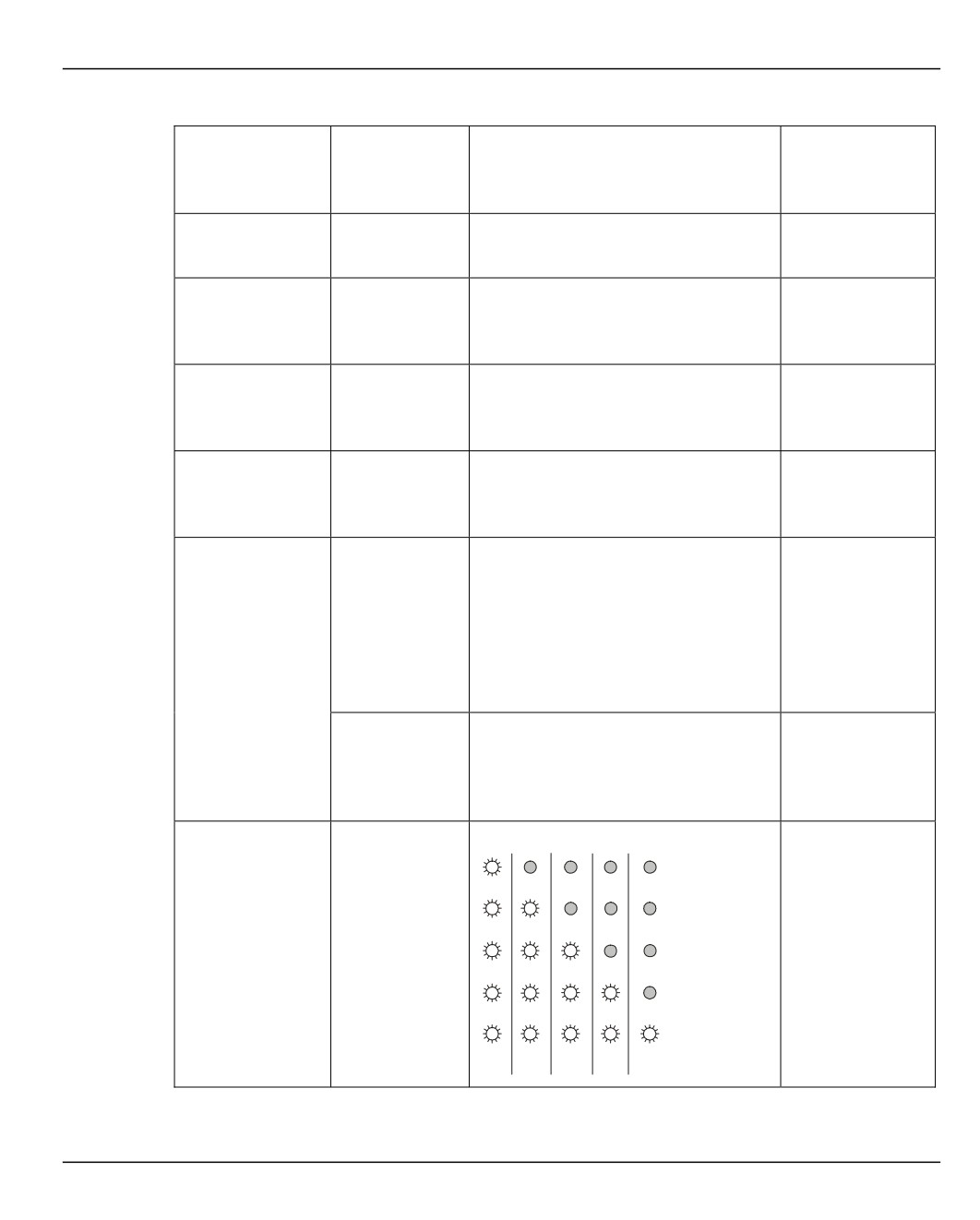

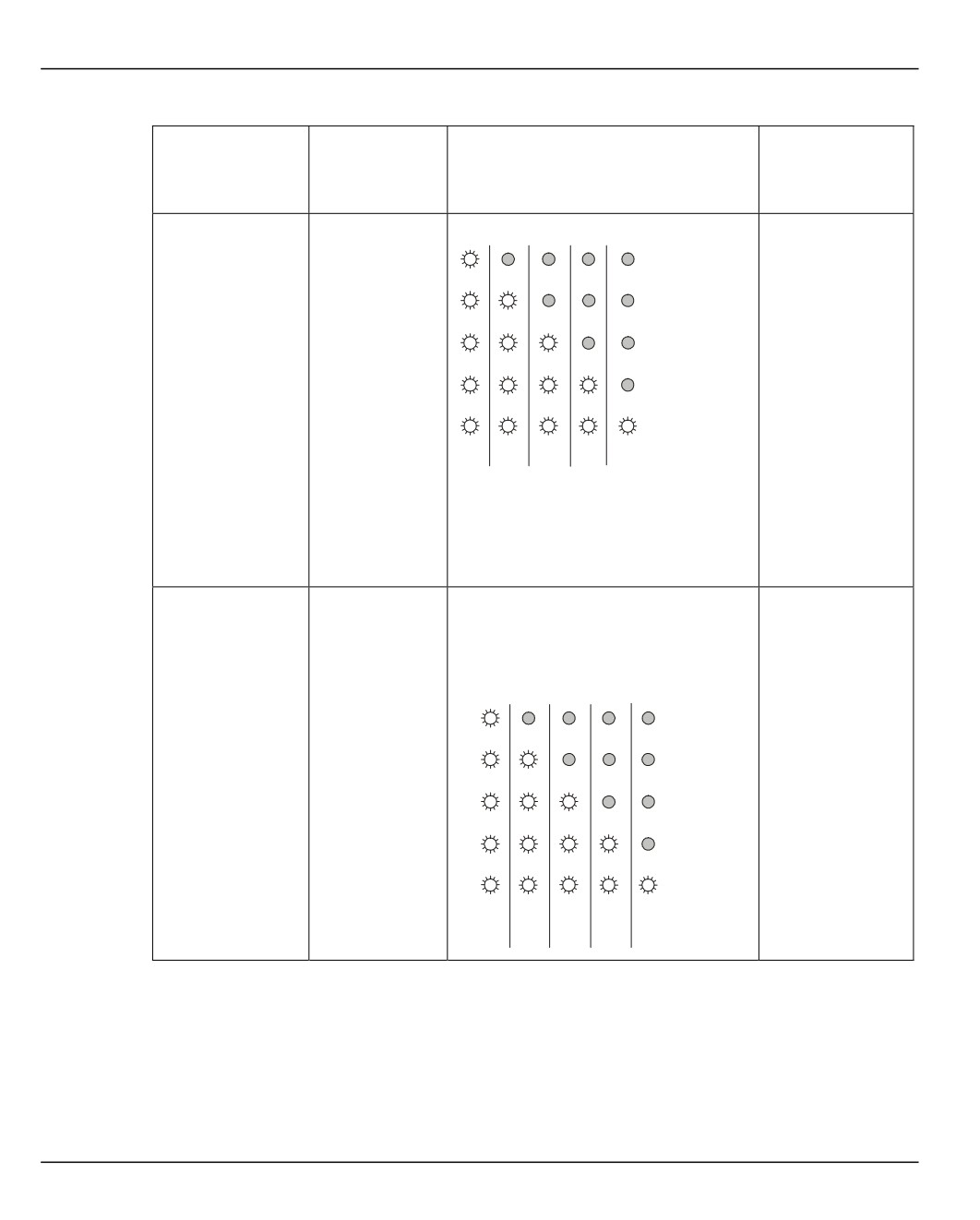

Светодиодные индикаторы и звуковые сигналы
Блок бесперебойного питания (UPS)
СИД
Индикация
Значение
Звуковой
предупрежда-
ющий сигнал
Ряд
Непрерывное
Зарядка батареи
светодиодов
свечение
‚Зарядка
батареи /
Сетевое
напряжение‘
96%
72%
48%
24%
0%
Мигание самого нижнего
светодиода: зарядки хватит
только на 2 минуты
Удерживайте кнопку ВКЛ/Тест в
течение нескольких секунд
нажатой:
Непрерывное
Сетевое напряжение >
свечение
* 266V
248V
229V
210V
191V
** 133V
124V
114V
105V
96V
304
Блок бесперебойного питания (UPS)
Светодиодные индикаторы и звуковые сигналы
СИД
Индикация
Значение
Звуковой
предупрежда-
ющий сигнал
‚Неправильная
Непрерывное
Обратитесь в сервисную
прокладка
свечение
службу.
кабеля в
здании’ на
задней стороне
банкомата
(только
вариант 120 В)
Ряды
Мигание
Температура помещения
светодиодов
находится вне заданного
‚Зарядка
диапазона.
батареи‘ /
‚Сетевое
напряжение‘ и
‚Нагрузка‘
* Вариант 230 В
** Вариант 120 В
СИД
Индикация
Значение
Звуковой
предупрежда
ющий сигнал
Все
Непрерывно
UPS был выключен не вручную,
светодиоды
изменяются
а программой.
Непрерывное
Внутренний сбой UPS.
Непрерывный
свечение
звуковой
сигнал
305
