Банкомат ProCash 2050xe. Руководство оператора - часть 18
Задвигание кассеты изъятых карт
Кассета изъятых карт (съёмная)
Задвигание кассеты изъятых карт
Кассету изъятых карт можно задвигать в приёмник только после того как
кассета была открыта и снова закрыта (см. разделы „Открывание кассеты
изъятых карт“ и „Закрывание кассеты изъятых карт“).

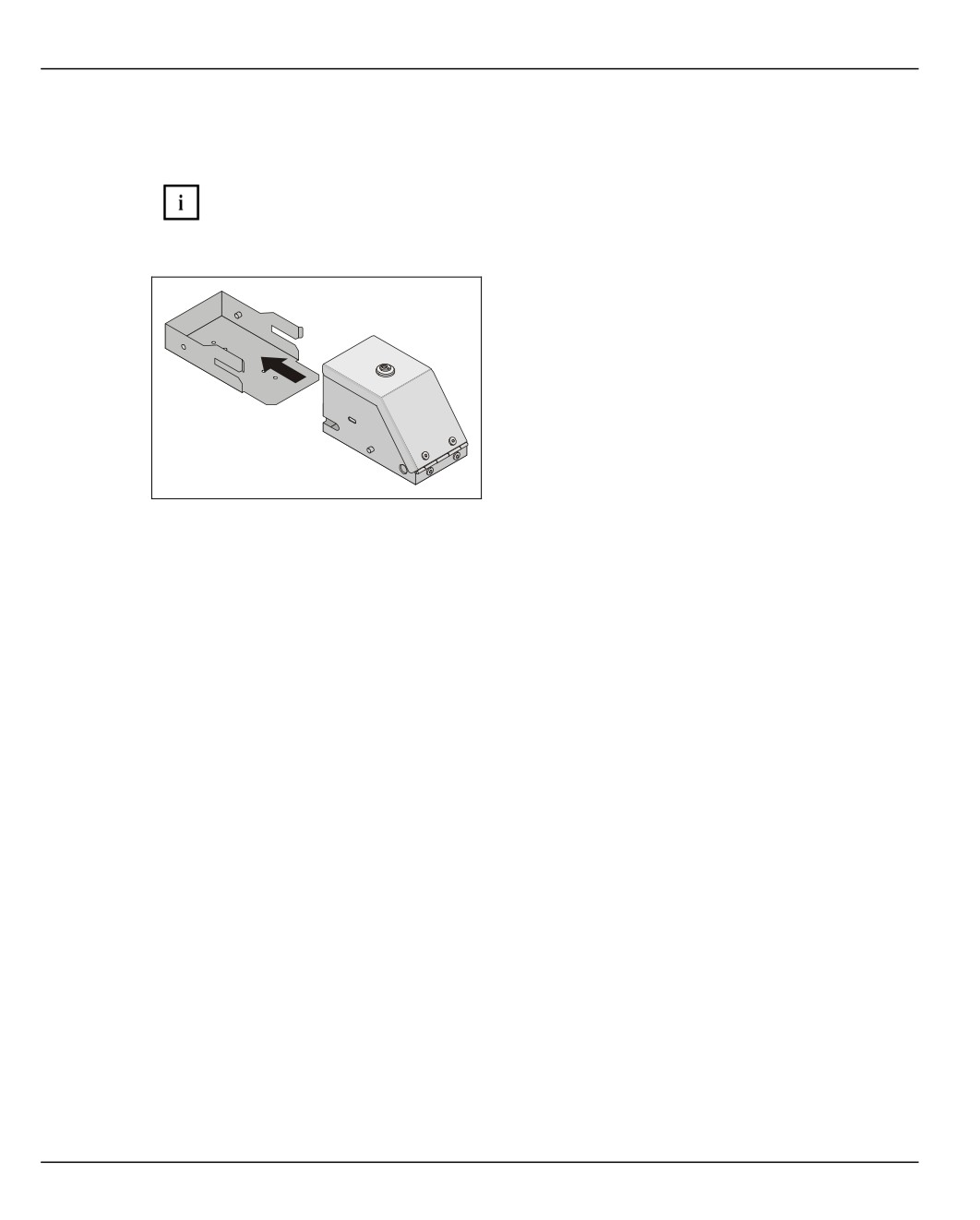

Задвиньте кассету изъятых карт в приёмник
(см. стрелку) до её фиксации с характерным
щелчком.
• Задвиньте салазки принтера внутрь банкомата.
• Выйдите из специальной прикладной программы.
• Закройте банкомат.
258
Модуль изъятых карт
Изъятые ИД-карты поступают из картридера в модуль изъятых карт. В реджект-
кассету в зависимости от конфигурации может поместиться ок. 100 или ок. 200 карт.
Расположение модуля изъятых карт дано в главе „Описание банкоматов“.

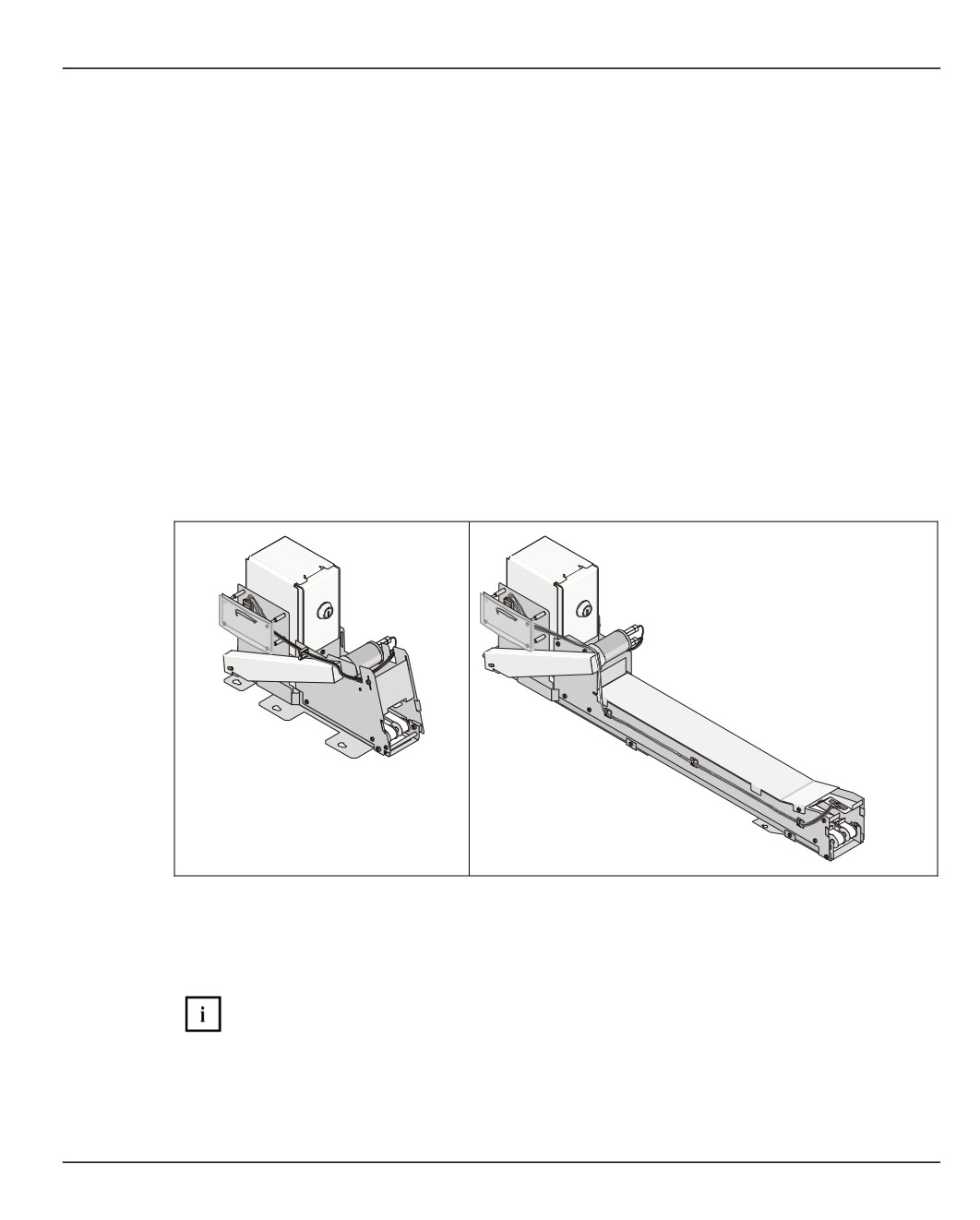

Обзор вариантов
A
B
A Модуль изъятых карт с коротким путём транспортировки
B Модуль изъятых карт с длинным путём транспортировки
Эксплуатация модуля изъятых карт с длинным путём транспортировки
производится так же, как и с коротким путём.
В качестве примера описана Эксплуатация модуля изъятых карт с коротким
путём транспортировки.
259
Функциональные элементы
Модуль изъятых карт

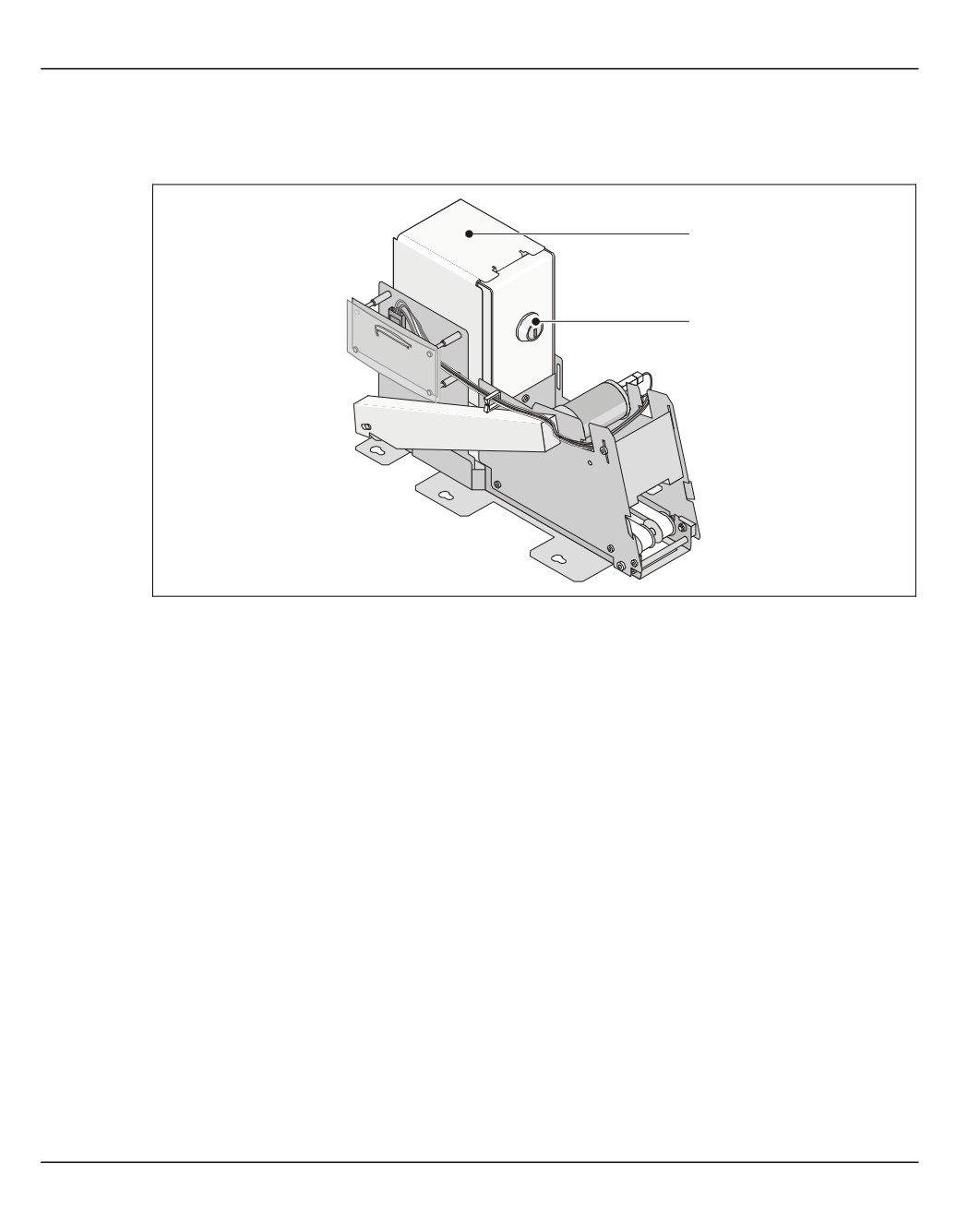

Функциональные элементы
1
2
1 Реджект-кассета
2 Ключевой замок
260
Модуль изъятых карт
Открывание реджект-кассеты
Открывание реджект-кассеты
• Запустите специальную прикладную программу (см. главу „Управление
банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).
• Откройте дверь устройства управления (см. главу „Управление банкоматом“,
раздел „Открывание / закрывание двери устройства управления“).
• Выдвиньте из банкомата салазки принтера до упора (см. главу „Управление
банкоматом“, раздел „Выдвигание / задвигание салазок принтера“).

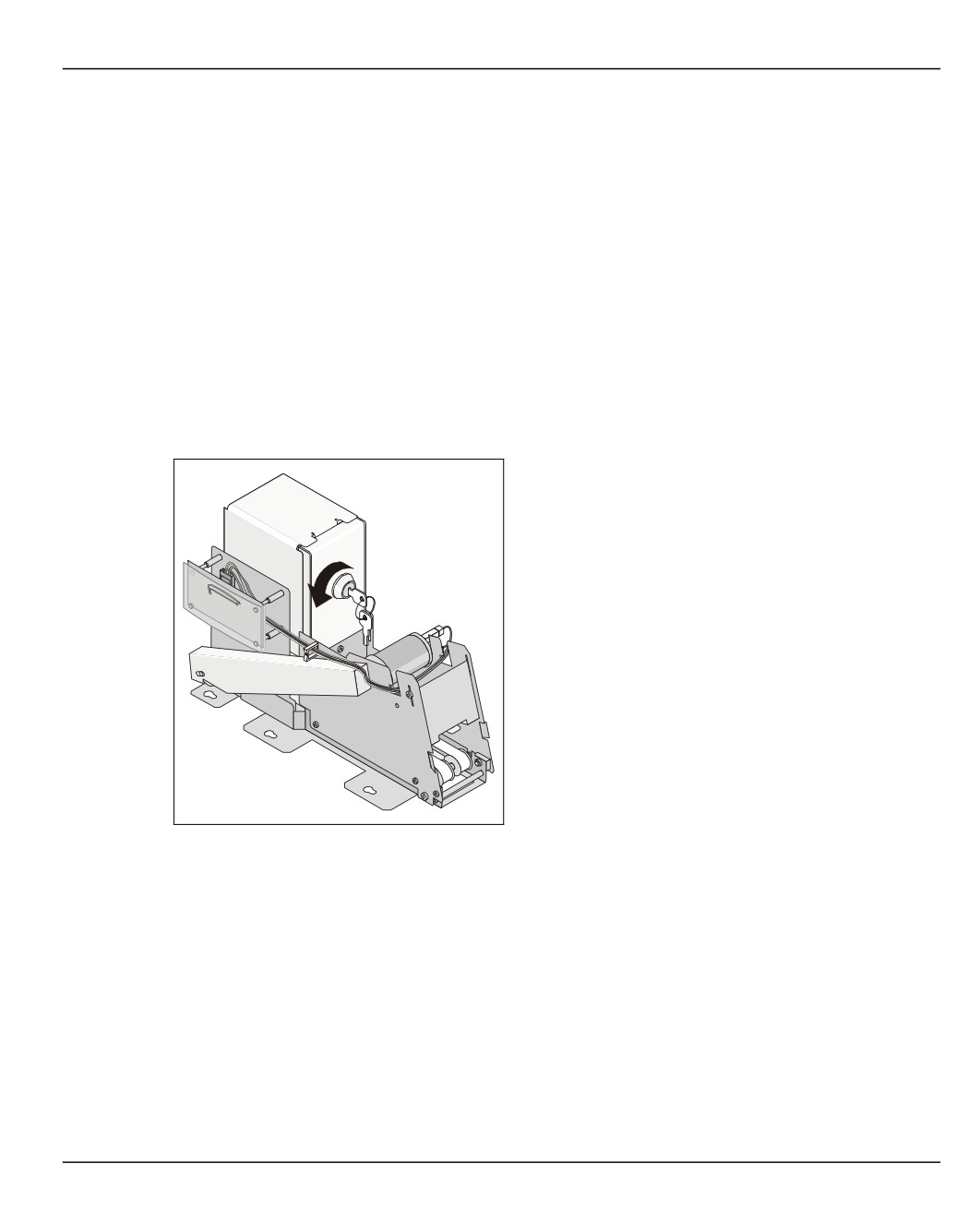

Вставьте ключ в замок и поверните до упора
в направлении стрелки.
261
Открывание реджект-кассеты
Модуль изъятых карт

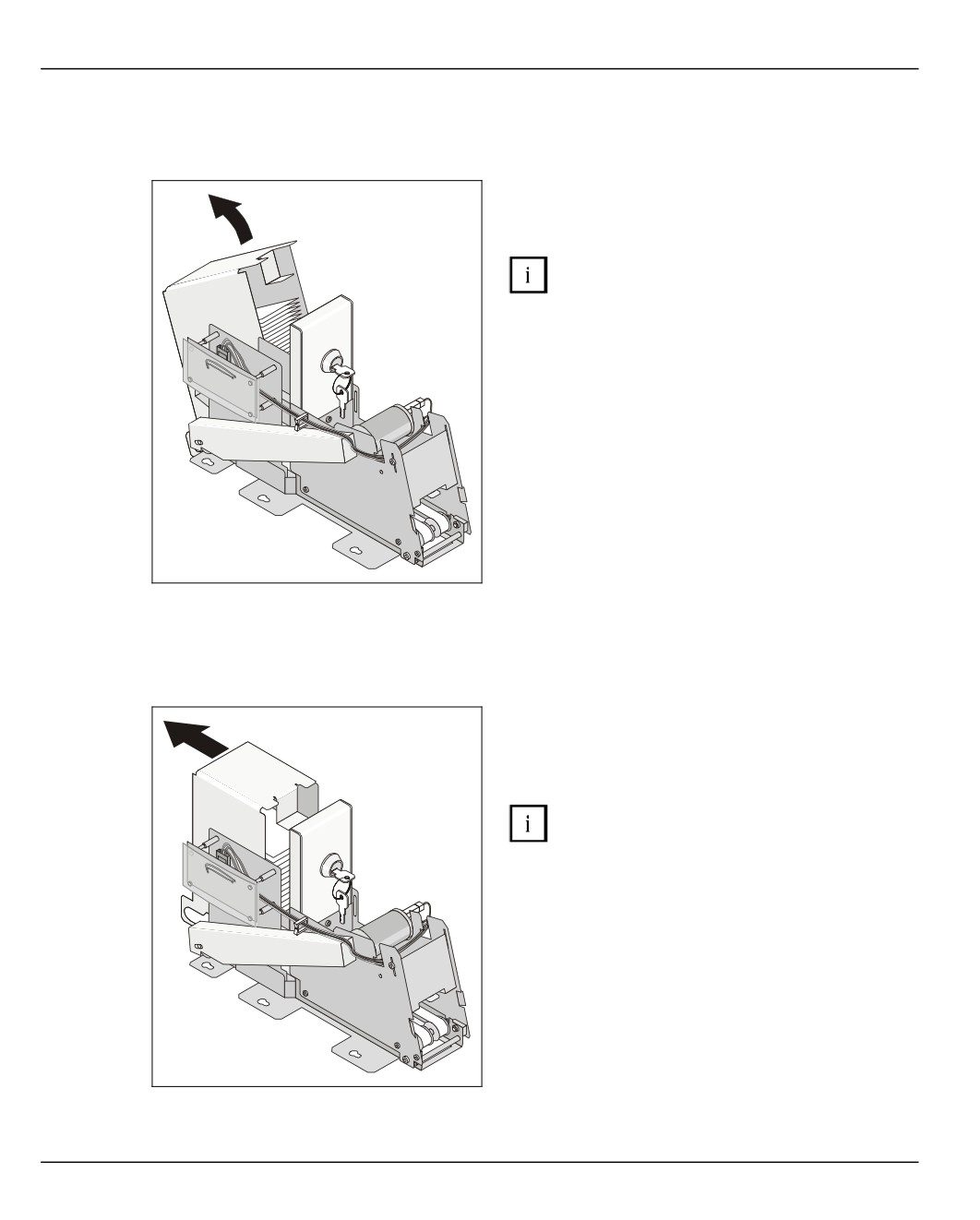

Откидывание реджект-кассеты
Откиньте реджект-кассету в направлении
стрелки и выньте имеющиеся ИД-карты.
Обнулите счётчик карт
специальной прикладной
программой (в зависимости от ПО).
Выемка реджект-кассеты
Выдвиньте реджект-кассету в
прямолинейном направлении назад (см.
стрелку) и выньте имеющиеся ИД-карты.
Обнулите счётчик карт
специальной прикладной
программой (в зависимости от ПО).
262
Модуль изъятых карт
Закрывание реджект-кассеты
Закрывание реджект-кассеты

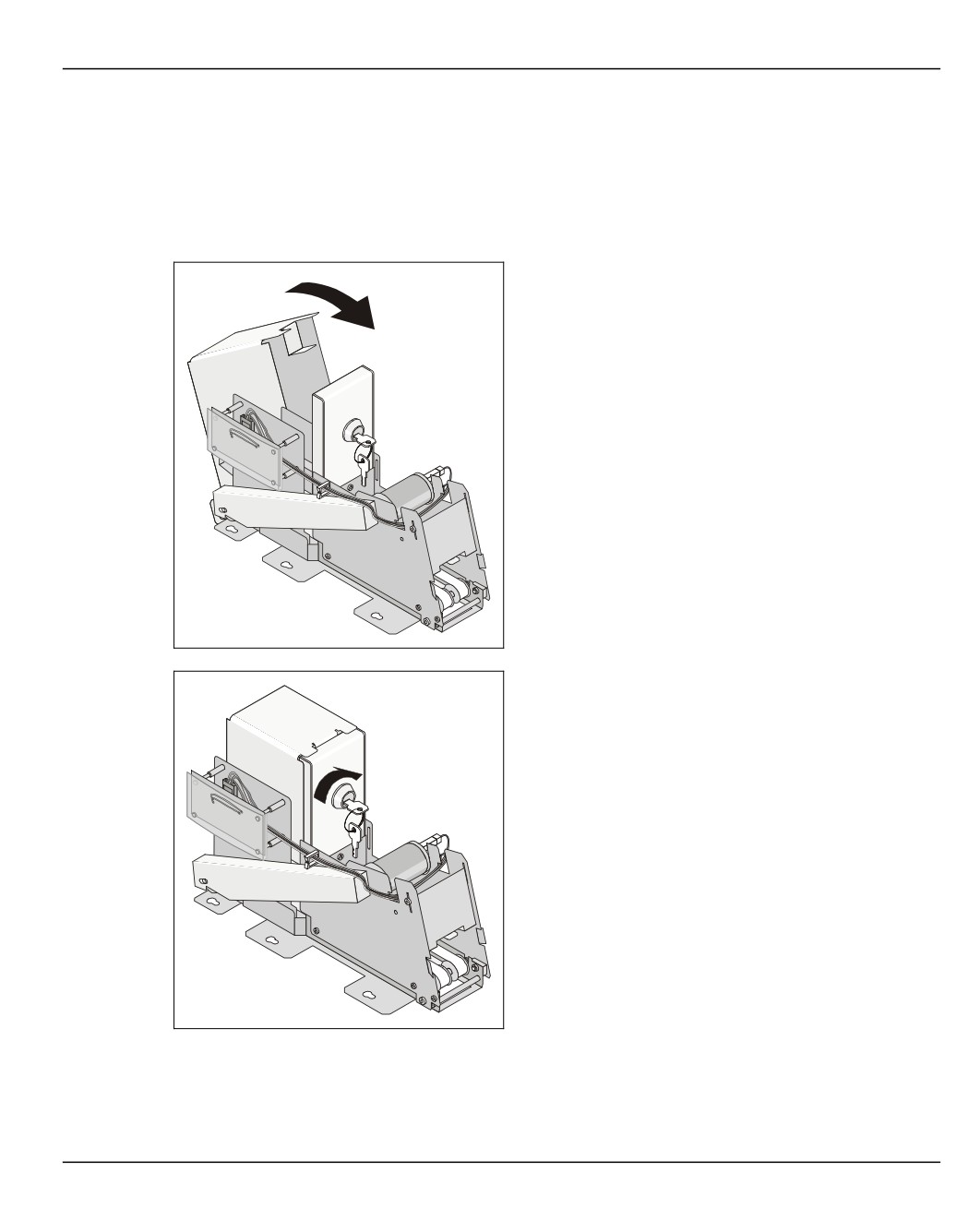

Закрывание откинутой реджект-кассеты
Поверните реджект-кассету до упора в
направлении стрелки.

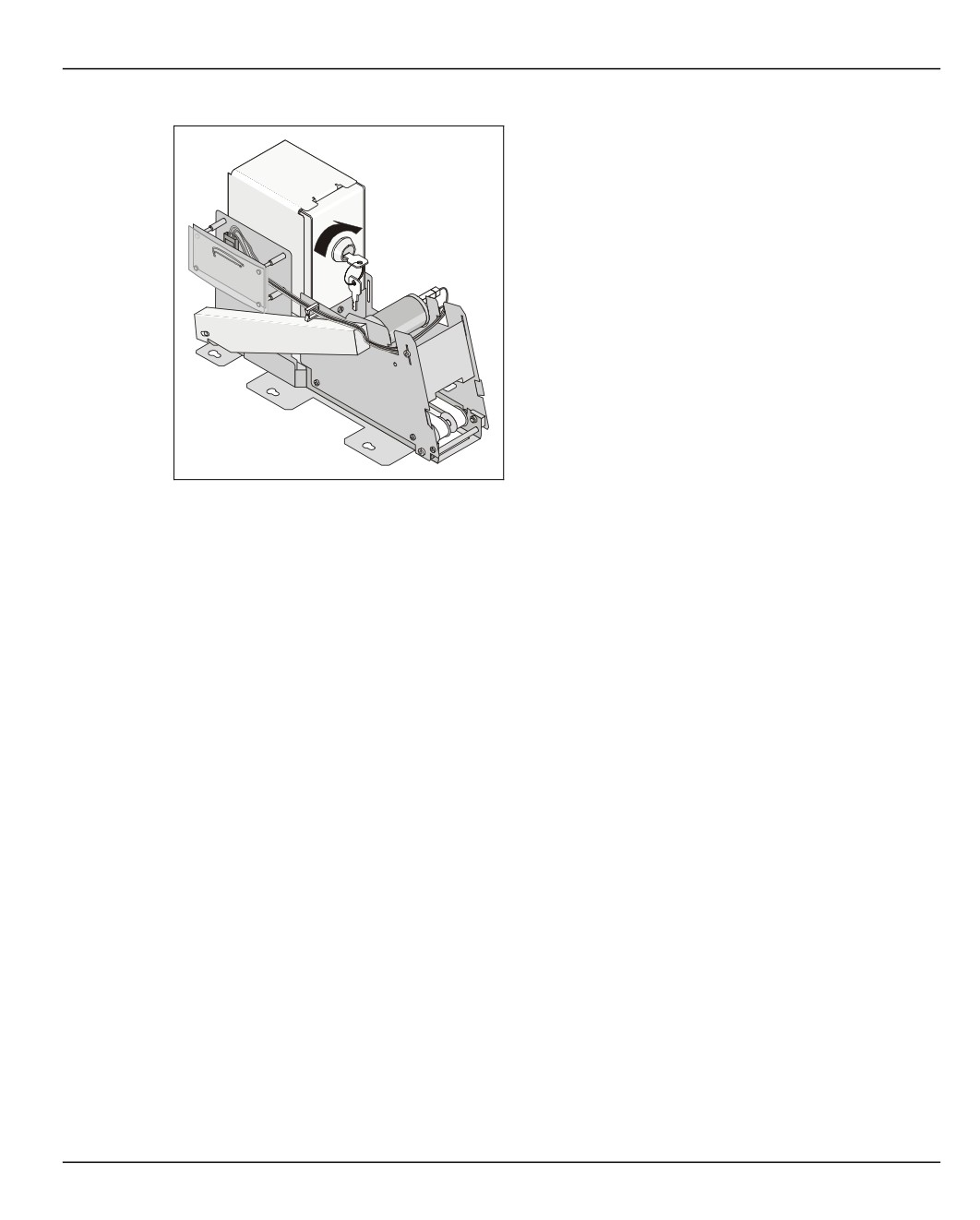

Для закрывания реджект-кассеты поверните
ключ до упора в направлении стрелки.
263
Закрывание реджект-кассеты
Модуль изъятых карт

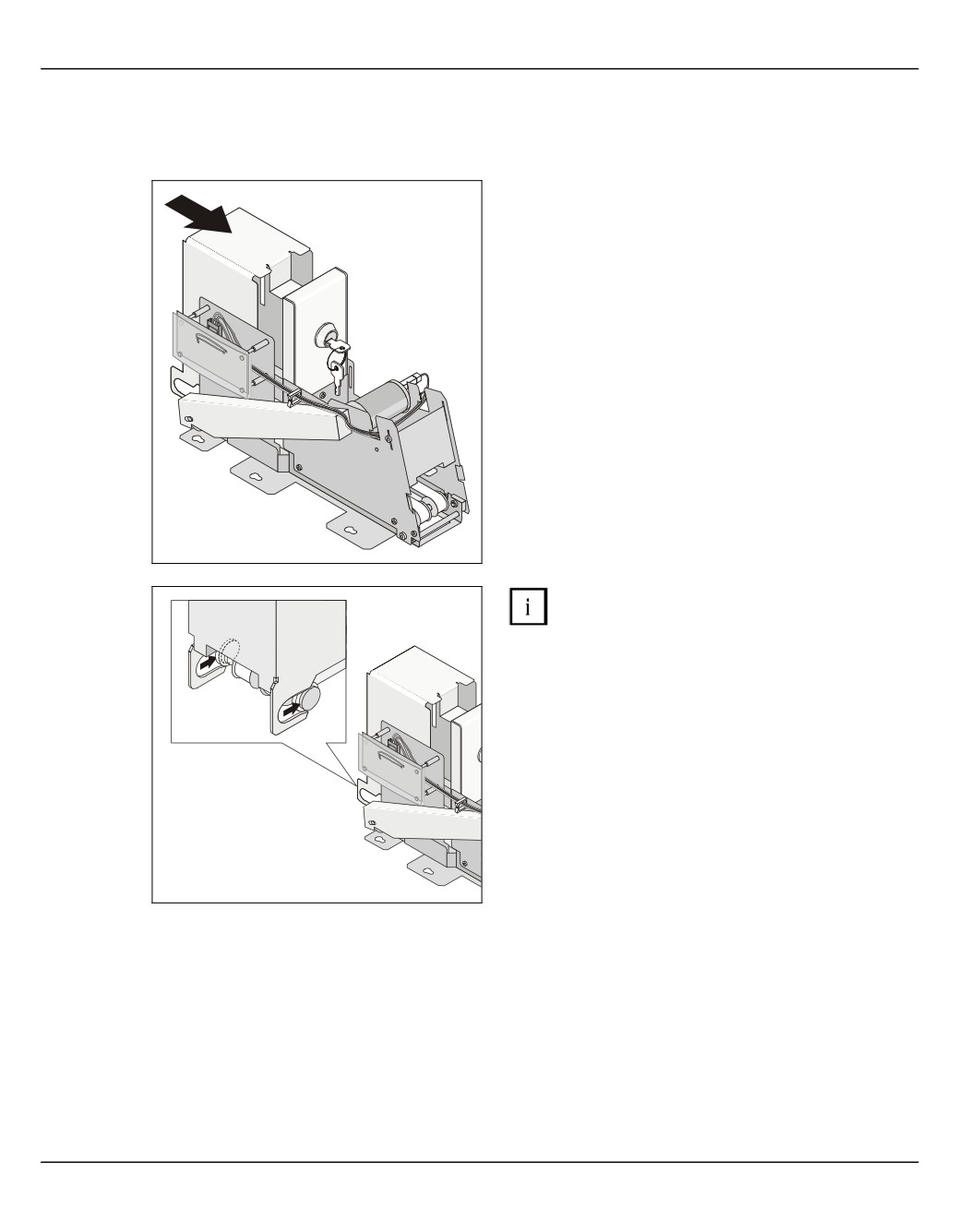

Закрывание вынутой реджект-кассеты
Задвиньте реджект-кассету до упора в
банкомат (см. стрелку).
Проследите за тем, чтобы реджект-
кассета была правильно вставлена в
направляющие (см. стрелку).
264
Модуль изъятых карт
Закрывание реджект-кассеты
Для закрывания реджект-кассеты поверните
ключ до упора в направлении стрелки.
• Задвиньте салазки принтера внутрь банкомата.
• Выйдите из специальной прикладной программы.
• Закройте банкомат.
265
Возможные неисправности
Модуль изъятых карт
Возможные неисправности
ИД-карты не могут поступать в реджект-кассету, если
− реджект-кассета заполнена,
− загрязнён оптический датчик на переходе картридер / модуль изъятых карт,
− путь транспортировки блокирован посторонними предметами.
Устранение неисправностей модуля изъятых карт с длинным путём
транспортировки производится так же, как и модуля с коротким путём.
В качестве примера описано устранение неисправностей модуля изъятых
карт с коротким путём транспортировки.
266
Модуль изъятых карт
Возможные неисправности
• Запустите специальную прикладную программу (см. главу „Управление
банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).
• Откройте дверь устройства управления (см. главу „Управление банкоматом“,
раздел „Открывание / закрывание двери устройства управления“).
• Выдвиньте из банкомата салазки принтера до упора (см. главу „Управление
банкоматом“, раздел „Выдвигание / задвигание салазок принтера“).
Реджект-кассета заполнена
• Выньте реджект-кассету (см. раздел „Открывание реджект-кассеты“).

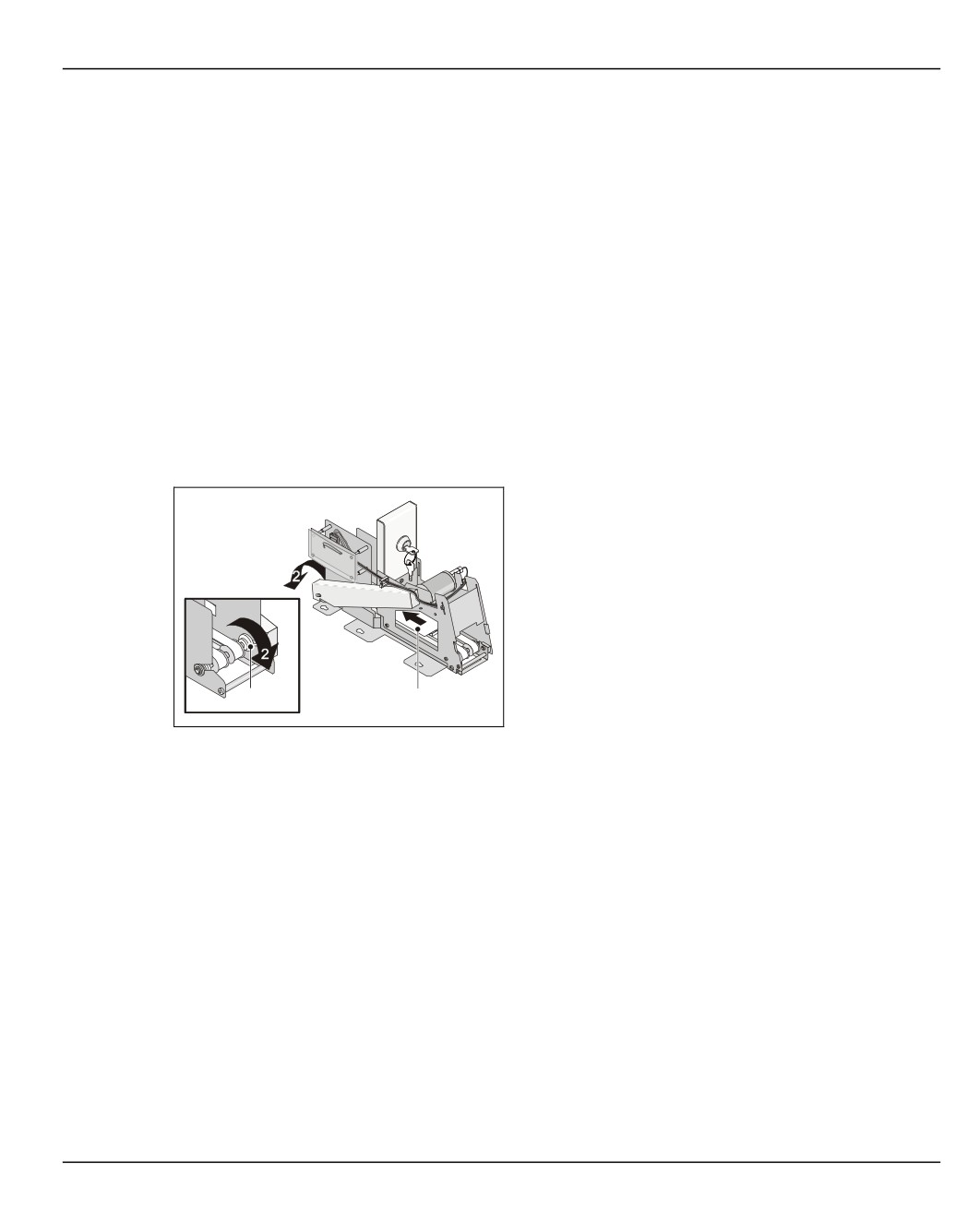

Вращайте колёсико (1) в направлении
стрелки (2), для того чтобы продвинуть
наружу лежащую на транспортных ремнях
ИД-карту (3).
1
3
• Выньте ИД-карты из реджект-кассеты.
• Задвиньте реджект-кассету до упора в банкомат и заприте её на ключ (см.
раздел „Закрывание реджект-кассеты“).
• Задвиньте салазки принтера внутрь банкомата.
• Обнулите счётчик карт специальной прикладной программой (в зависимости от
ПО).
• Выйдите из специальной прикладной программы.
• Закройте банкомат.
267
Возможные неисправности
Модуль изъятых карт

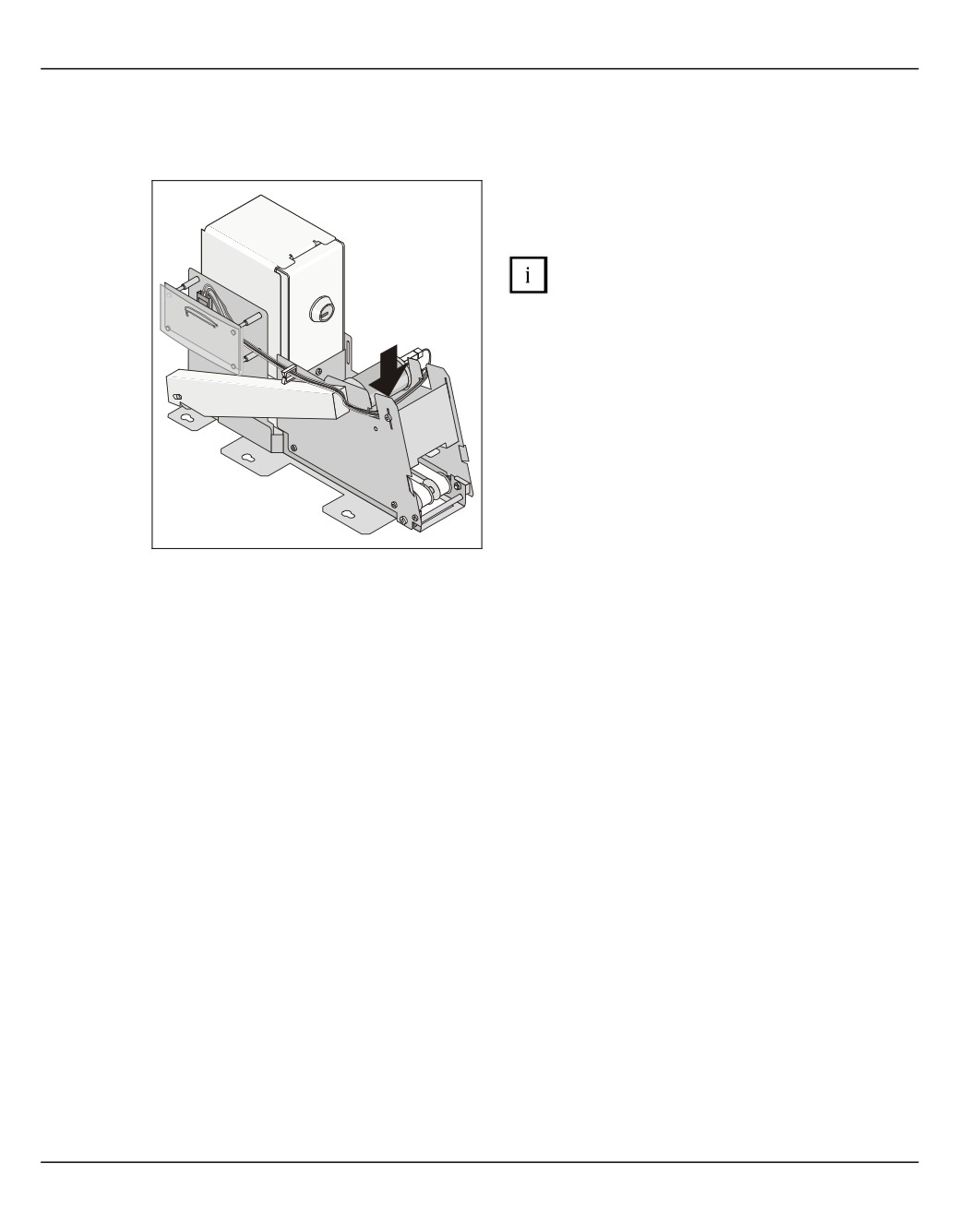

Оптический датчик загрязнён
Очистите мягкой салфеткой оптический
датчик (положение см. стрелку).
Если не удалось устранить
неисправность, обратитесь в службу
технической поддержки.
• Задвиньте салазки принтера внутрь банкомата.
• Выйдите из специальной прикладной программы.
• Закройте банкомат.
Путь транспортировки блокирован посторонними предметами
Обратитесь в службу технической поддержки.
268

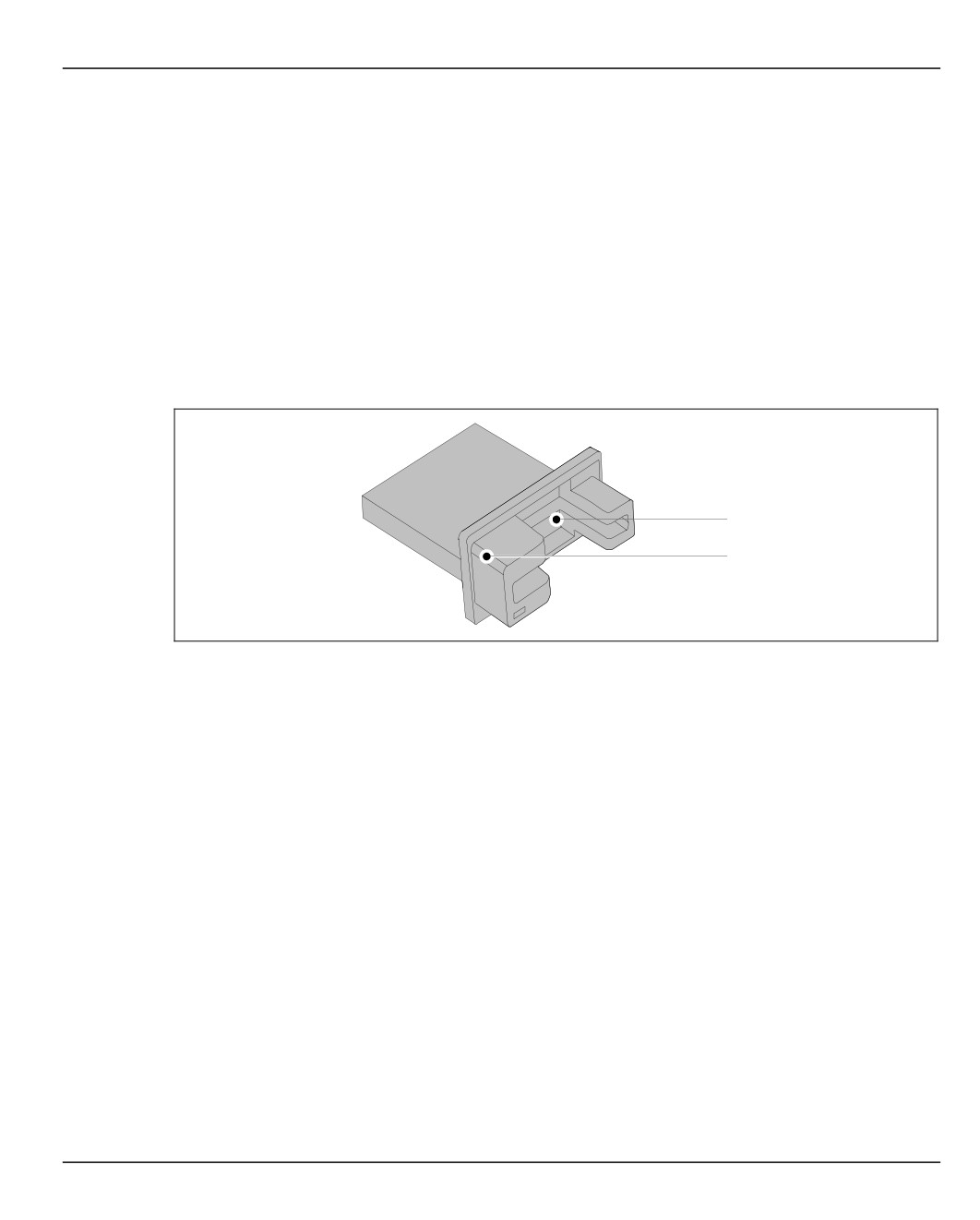

DIP-картридер ID24
Функциональные элементы
1
2
1 Прорезь ввода карт
2 Считывающая головка (за заслонкой)
269
Ввод ИД-карт
DIP-картридер ID24
Ввод ИД-карт
При вводе ИД-карты необходимо следить за правильным положением магнитной
полосы.
Картридер может считать информацию с ИД-карты только в том случае, если она
введена в картридер описанным способом.
Способ ввода ИД-карты в картридер зависит от расположения картридера в
банкомате. Возможны следующие варианты:

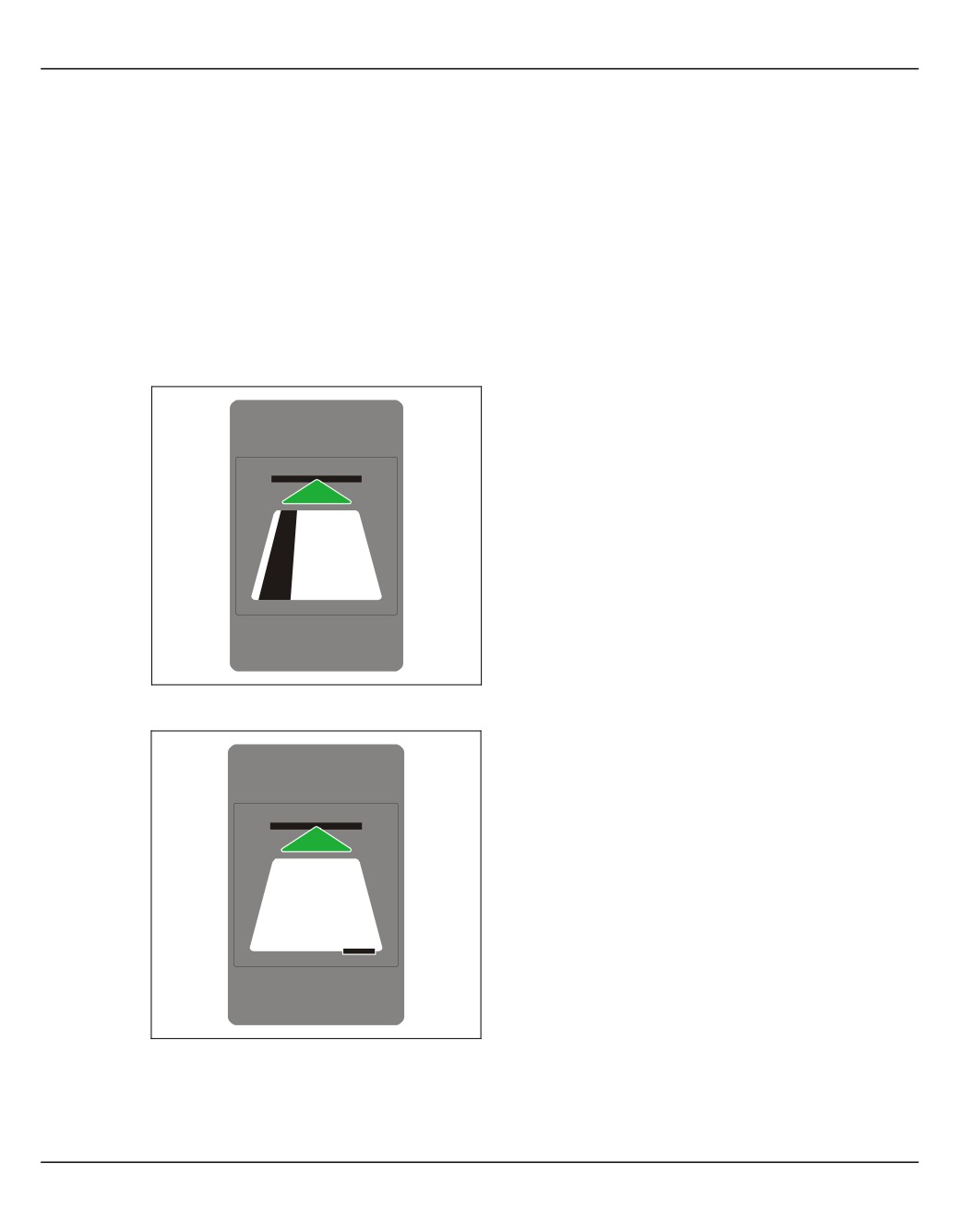

Положение: дорожка сверху
Вставьте ИД-карту в картридер, как показано
на рисунке.
Положение: дорожка снизу
Вставьте ИД-карту в картридер, как показано
на рисунке.
270
DIP-картридер ID24
Чистка
Чистка
Информация о фирмах-поставщиках допустимых чистящих средств приведена в
главе „Приложение“, раздел „Допустимые средства для чистки и ухода“.
Чистка DIP-картридера производится чистящей картой.
Следите за тем, чтобы в прорези ввода карты не оставалось загрязнений (при
необходимости очистить прорезь ввода карт кисточкой).
Считывающую головку допускается чистить как при включенном, так и при
выключенном банкомате.
Периодичность чистки:
Через каждые 20.000 транзакций
Чистящее средство:
Чистящая карта с пропиткой Wincor Nixdorf Elix
Номер материала: 01750016388
Процесс чистки
• Выньте чистящую карту из упаковки.
Чистящую карту можно использовать лишь в течение короткого
промежутка времени, так как в данном случае используется чистящая
карта с пропиткой, которая после извлечения из упаковки быстро
высыхает.
• Вставьте чистящую карту в прорезь ввода ИД-карты.
• Выньте чистящую карту.
• Повторите этот процесс несколько раз.
• Утилизируйте чистящую карту.
271
Чистка
DIP-картридер ID24
272

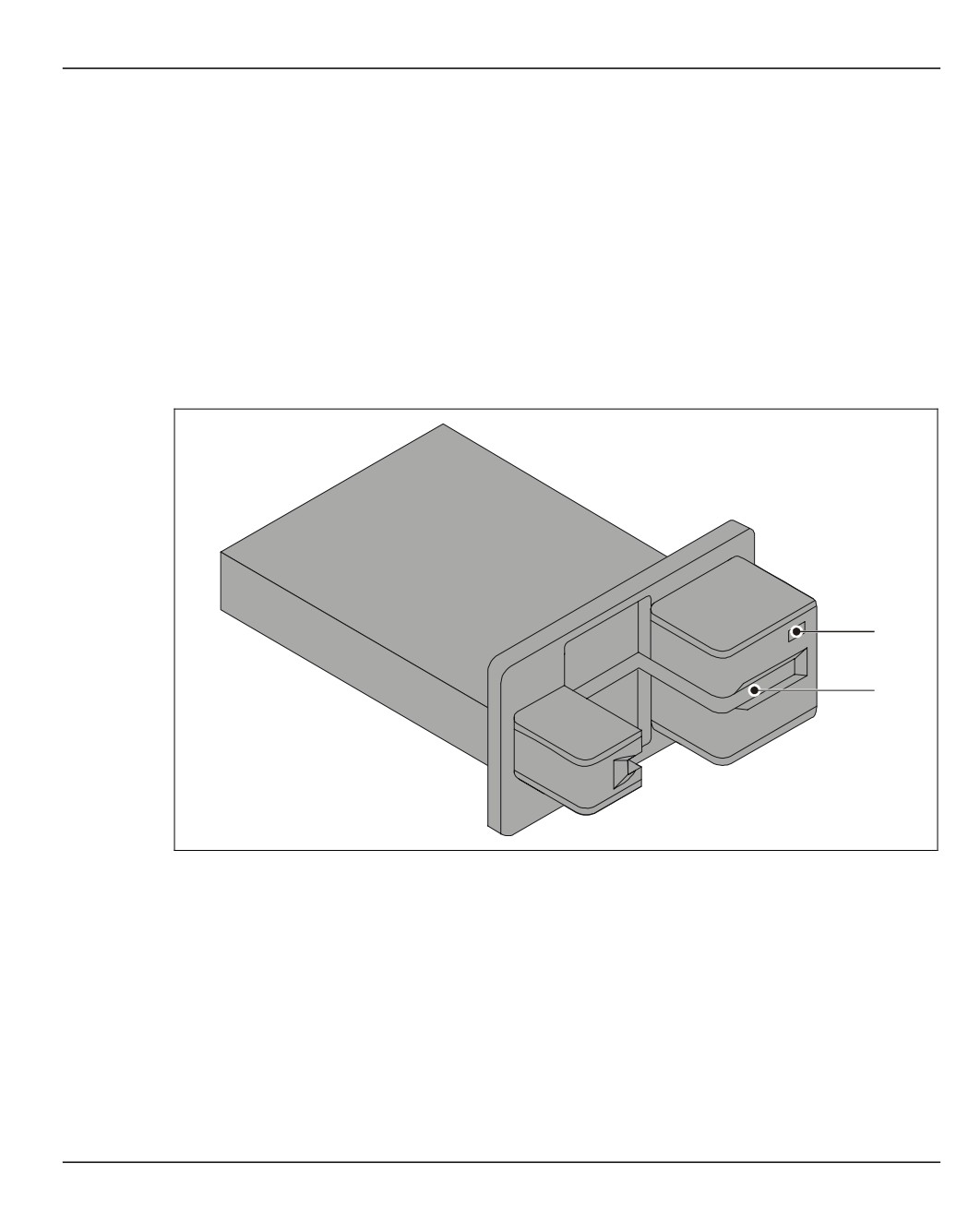

Гибридный DIP-картридер
Функциональные элементы
1
2
1 СИД
2 Прорезь ввода карт
273
