Журнальный принтер TP06

Журнальный термопринтер TP06 имеет модульную конструкцию. Он состоит из

устройства термопечати, блока управления, держателя бумаги и приёмного

механизма.

Журнальный принтер протоколирует все значимые процессы и транзакции с

выбранными данными.

Принтер TP06 оснащён датчиками остатка бумаги (запас на праздничные и

выходные дни) и наличия бумаги в принтере, позволяющими производить контроль

запаса бумаги программными средствами.

211

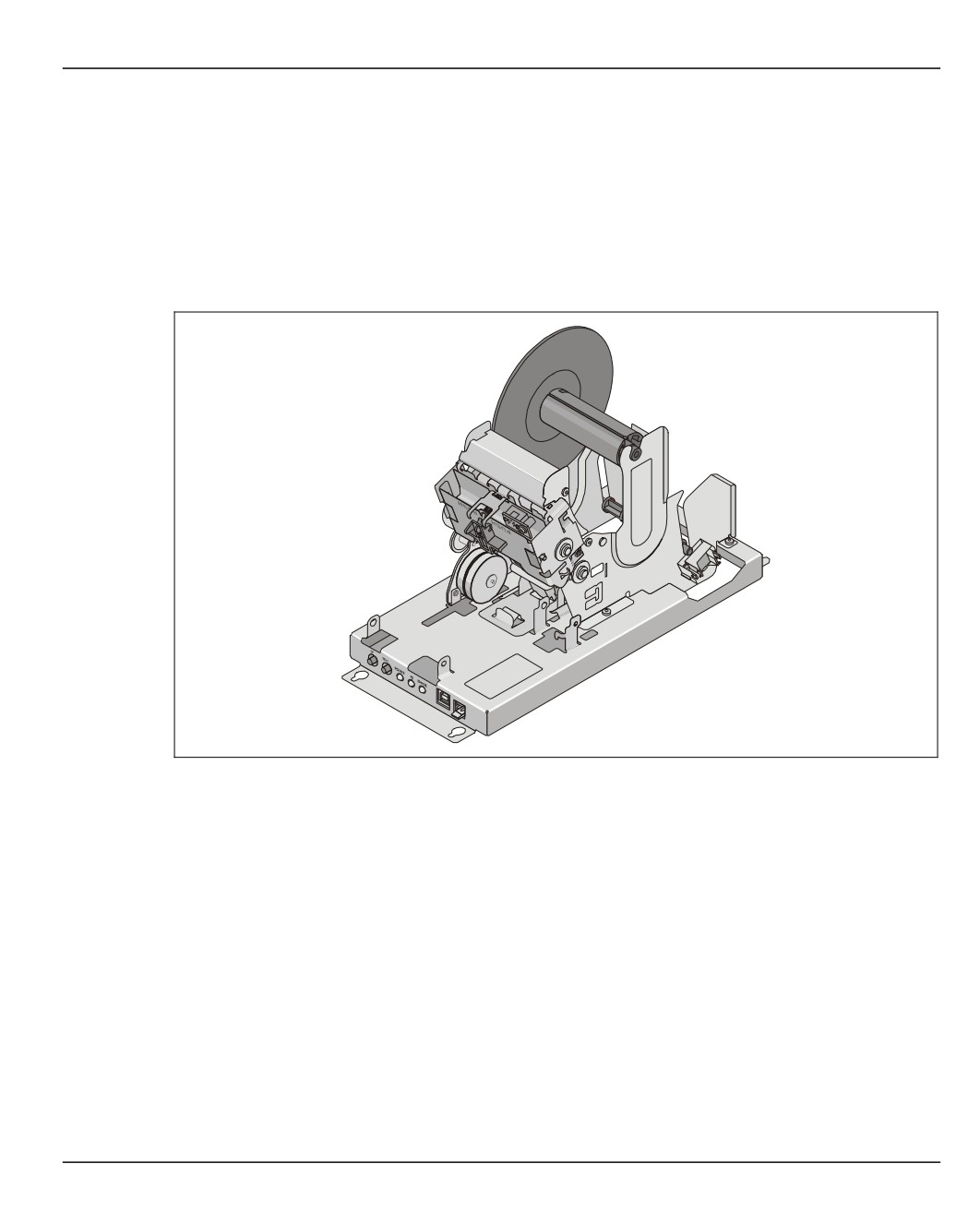

Функциональные элементы и элементы управления

Журнальный принтер TP06

Функциональные элементы и элементы управления

7

6

1

5

2

3

4

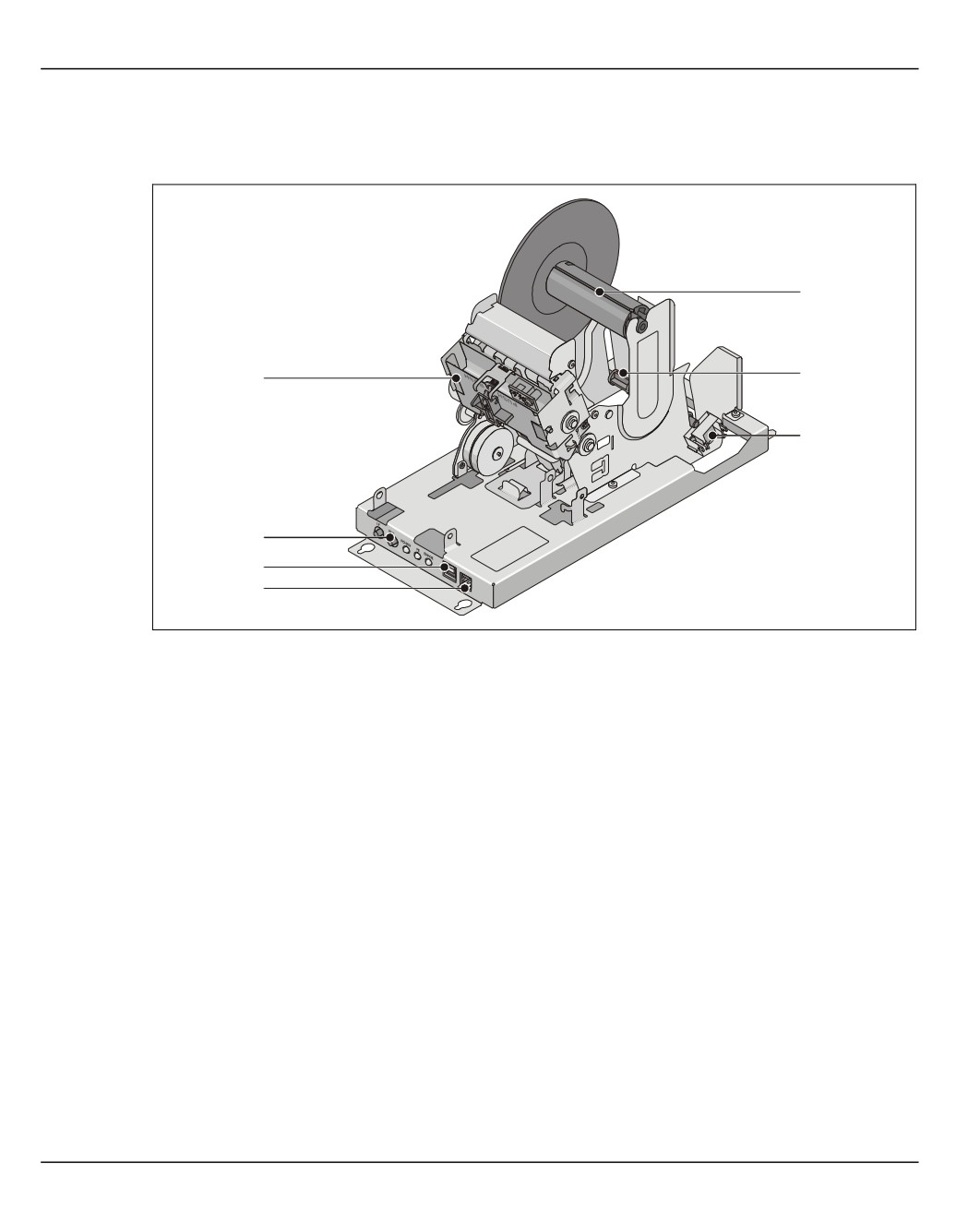

1 Устройство термопечати

5 Индикатор остатка бумаги в принтере

2 Панель управления принтером

6 Лоток для рулонной бумаги

3 Порт USB

7 Приёмная бобина

4 Гнездо электропитания 24 В=

212

Журнальный принтер TP06

Панель управления принтером

Панель управления принтером

1

2

3

7

4

6

5

1

Клавиша LINE FEED

При кратковременном нажатии этой клавиши бумага

(подача бумаги)

подаётся вперёд на 1/6 дюйма. При удержании

клавиши нажатой более двух секунд бумага

подаётся непрерывно.

2

Клавиша TEST

Для контроля печати

3

Светодиод POWER

Выкл.:

Нестабильное напряжение питания

(зелёный)

Вкл.:

Стабильное напряжение питания

4

Светодиод PE

Выкл.:

Рулон вставлен

(жёлтый)

Вкл.:

Бумага заканчивается

Мигание:

Распознан конец бумаги

5

Светодиод ERROR

Выкл.:

Нормальный режим

(красный)

Вкл.:

Режим Offline

Мигание:

Сбой (см. раздел „Светосигнальная схема

светодиода ERROR“)

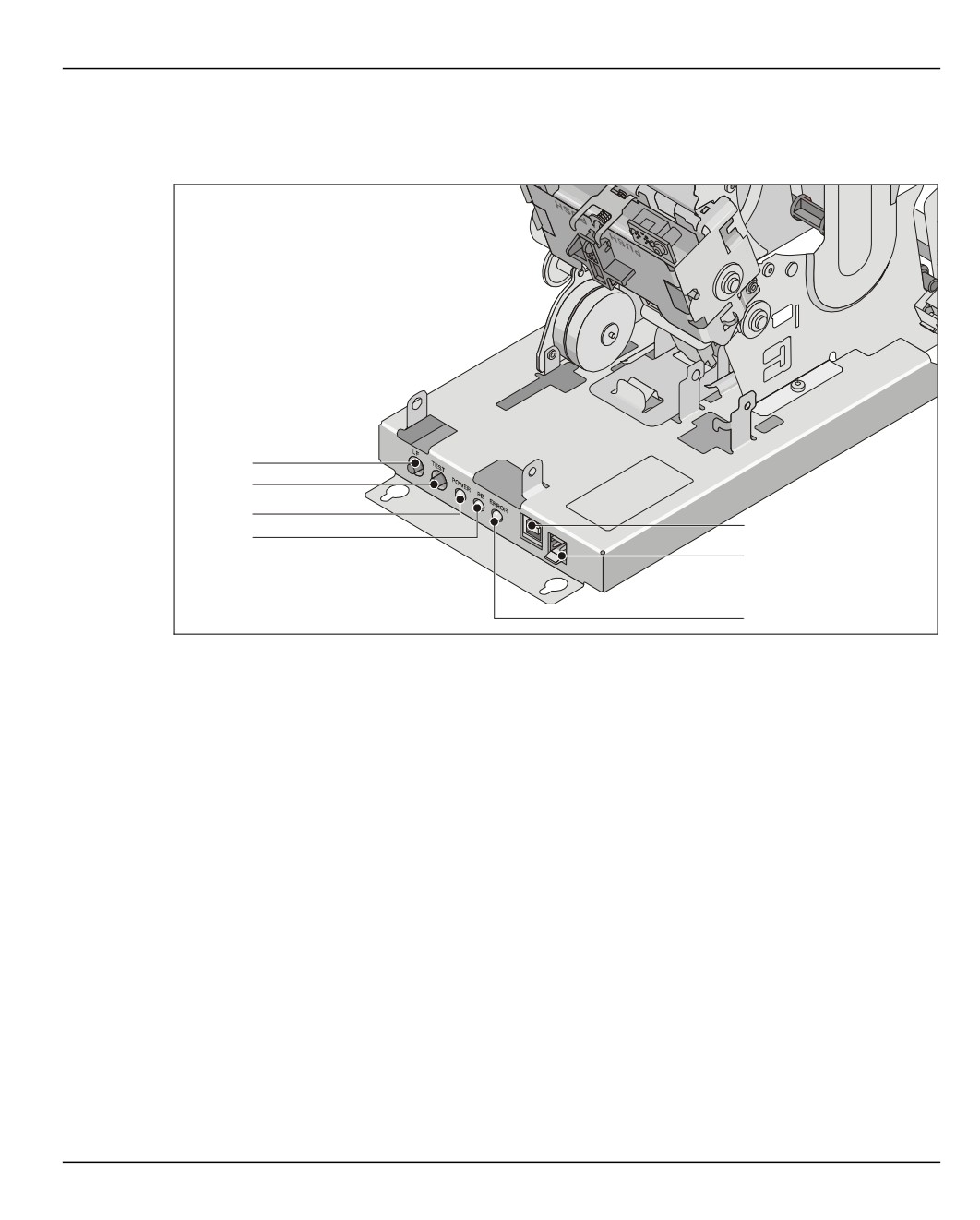

6

Подсоединение

электропитания

Гнездо электропитания (24 В)

7

USB

Подсоединение к системе

213

Принадлежности принтера

Журнальный принтер TP06

Принадлежности принтера

Следующие принадлежности поставляются вместе с принтером и Вы найдёте их в

прилагаемом комплекте.

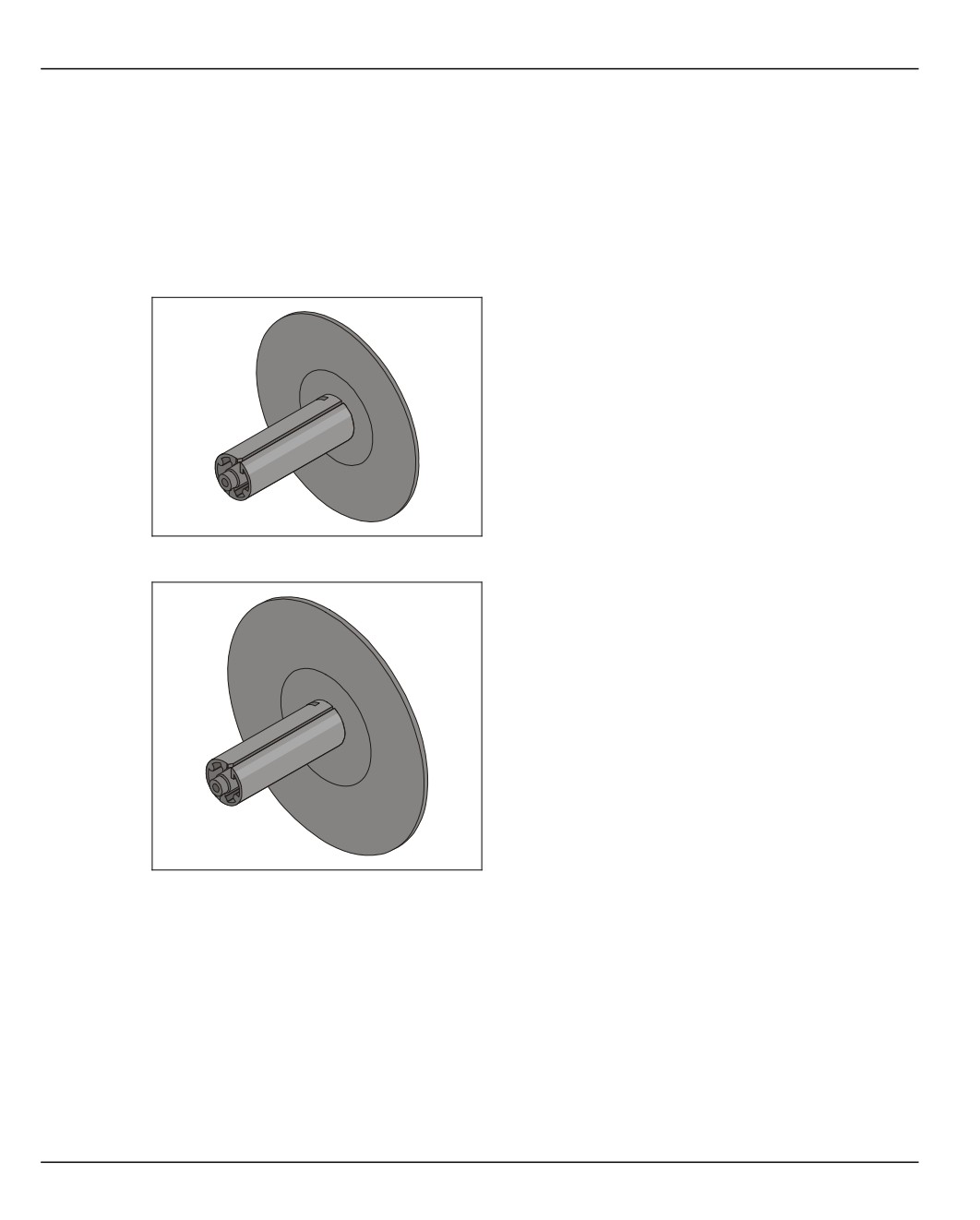

Приёмная бобина

Приёмная бобина для рулонов журнальной

бумаги диаметром 80 мм

Приёмная бобина для рулонов журнальной

бумаги диаметром 110 мм

214

Замена рулона бумаги

Журнальный принтер TP06

Замена рулона бумаги

• Запустите специальную прикладную программу (см. главу „Управление

банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).

• Откройте банкомат и выдвиньте салазки принтера до упора (см. главу

„Управление банкоматом“, раздел „Открывание / закрывание дверей

банкомата“).

При замене рулона бумаги точно соблюдайте следующие указания.

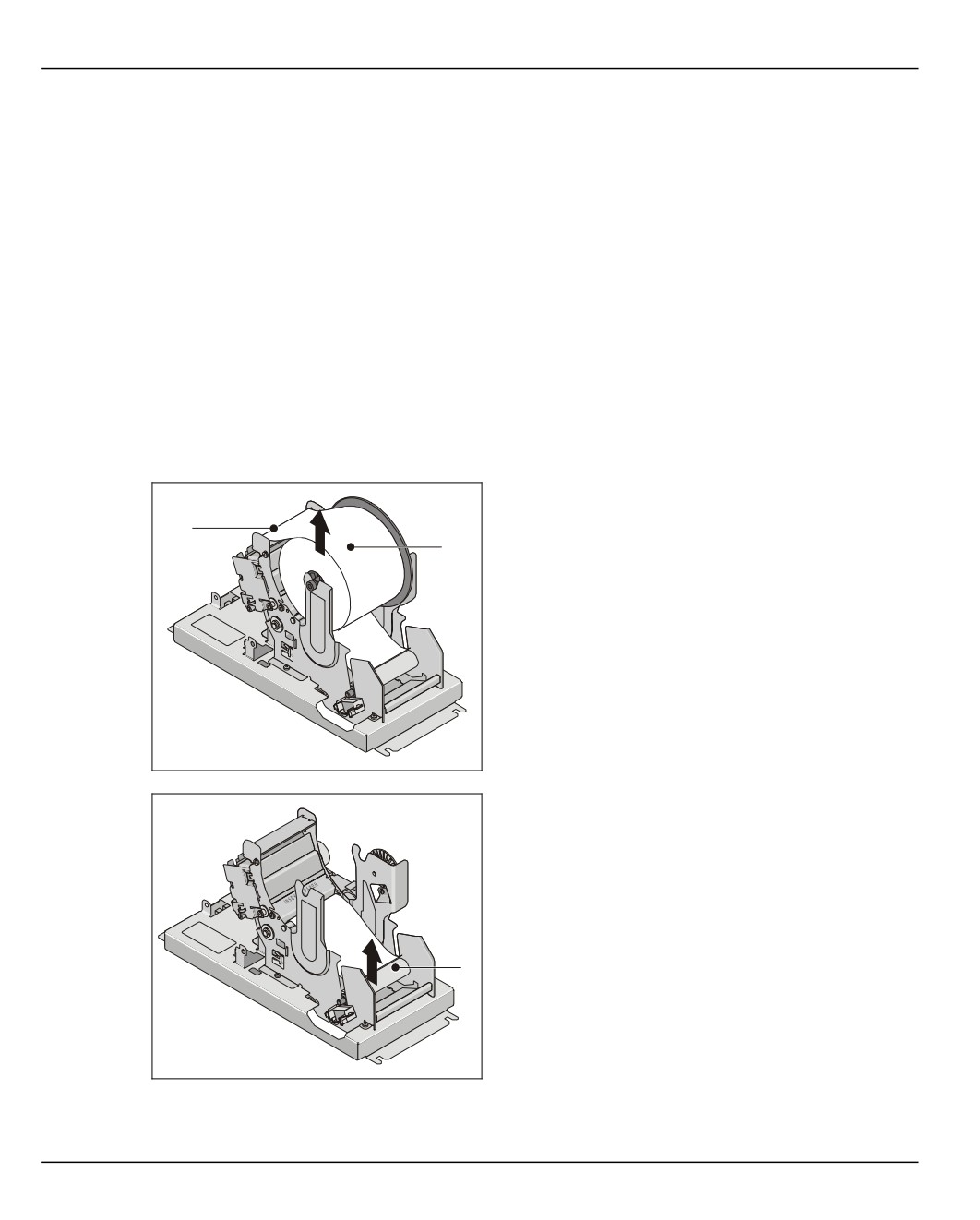

Извлечение рулона бумаги

Обрежьте бумагу на направляющей

бумаги (1).

1

2

Выньте распечатанный журнальный

рулон (2) из принтера в направлении

стрелки.

Выньте рулон или пустую катушку (1) из

принтера в направлении стрелки.

1

216

Журнальный принтер TP06

Замена рулона бумаги

• Удалите, если потребуется, оставшуюся бумагу нажатием клавиши подачи

бумаги (LINE FEED).

• Снимите пропечатанный рулон журнальной бумаги с приёмной бобины.

• При необходимости удалите из принтера остатки бумаги (см. раздел

„Застревание бумаги“).

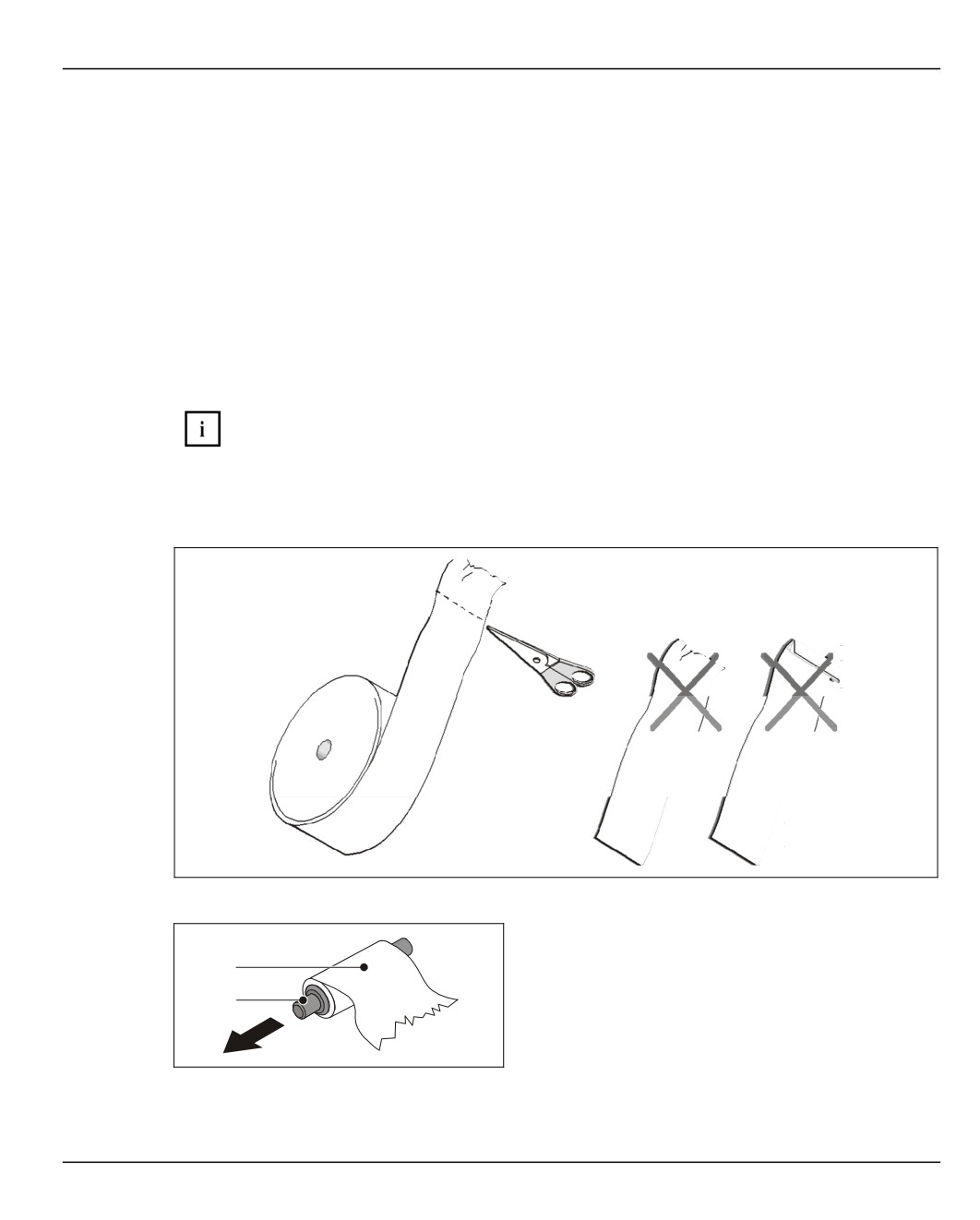

Вставка рулона бумаги

Используйте только разрешённые для банкомата сорта бумаги. Более

подробная информация приведена в разделе „Спецификация бумаги“.

Прежде чем вставить новый рулон бумаги проверьте, нет ли на конце

бумаги рваных краёв и подогнутых углов. Конец бумаги должен быть

обрезан под прямым углом (см. следующий рисунок).

Снимите старый рулон (1) с оси (2) в

направлении стрелки.

1

2

217

Замена рулона бумаги

Журнальный принтер TP06

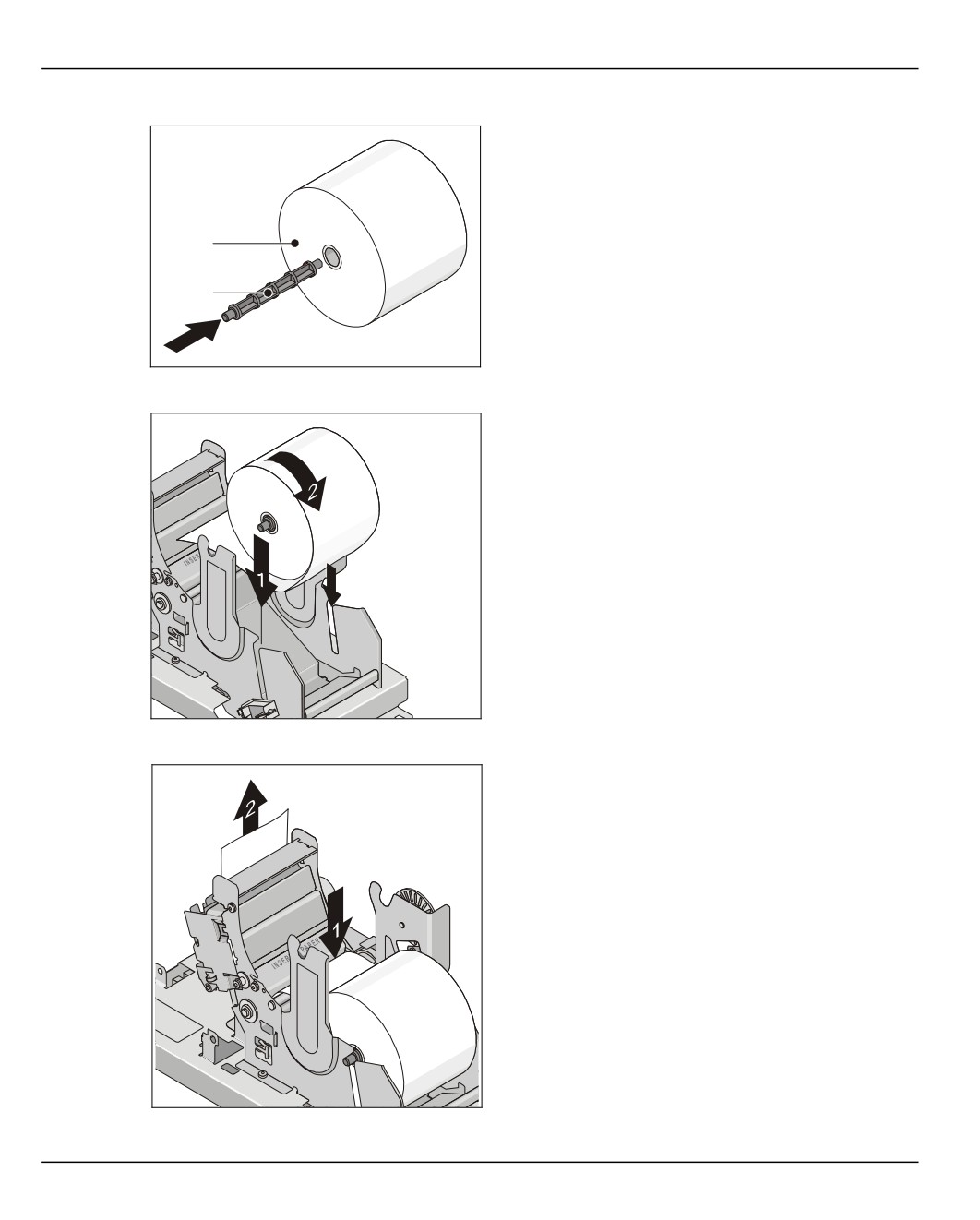

Вставьте ось (1) в новый рулон (2) в

направлении стрелки.

2

1

Вставьте рулон с осью сверху в лоток для

рулонной бумаги (1). Вставляйте рулон

таким образом, чтобы ось легла в

направляющие.

При этом следите за направлением

размотки (2) бумаги.

Заправьте передний край бумажной ленты в

направляющую бумаги (1).

Продвиньте бумагу дальше, до её

автоматического втягивания. Привод

выводит бумагу с другой стороны из

принтера (2).

Бумага вставлена правильно, если в начале

рулона отпечатался следующий текст:

If you can read this print,

Autoloading is successful

(Если Вы можете прочитать этот текст,

значит бумага вставлена правильно)

218

Журнальный принтер TP06

Замена рулона бумаги

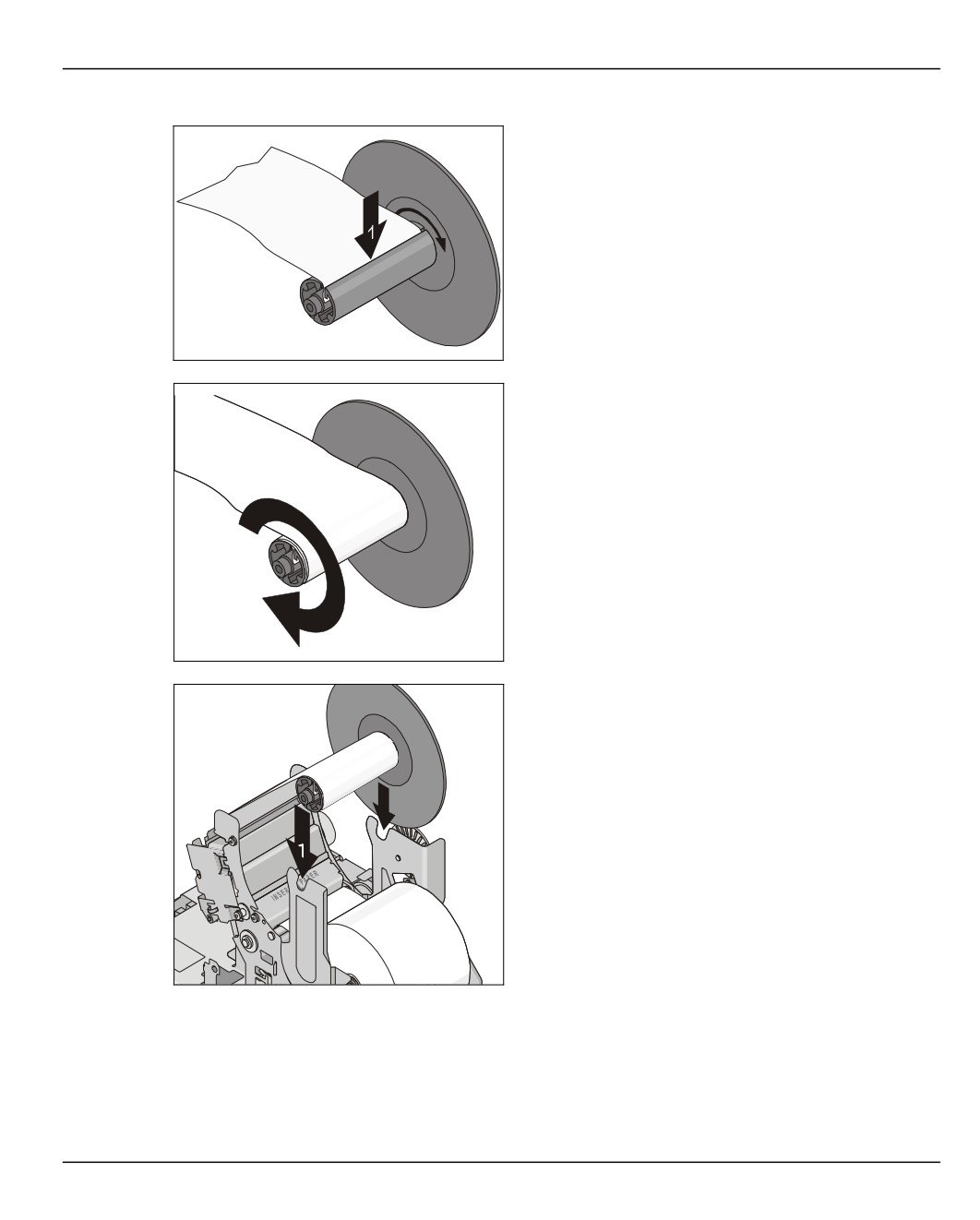

Вам необходимо выбрать приёмную бобину

в зависимости от используемого

журнального рулона (см. раздел также

„Принадлежности принтера“).

Заправьте полосу бумаги в приёмную

бобину (1), как показано на рисунке.

Отмотайте бумагу на два-три поворота

бобины в направлении стрелки.

Вставьте приёмную бобину сверху в

соответствующие направляющие (1)

принтера.

• Для проверки намотки нажмите два-три раза на клавишу LINE FEED (подача

бумаги) до полного натяжения бумаги. Если это не удалось, повторите процесс.

219

Замена рулона бумаги

Журнальный принтер TP06

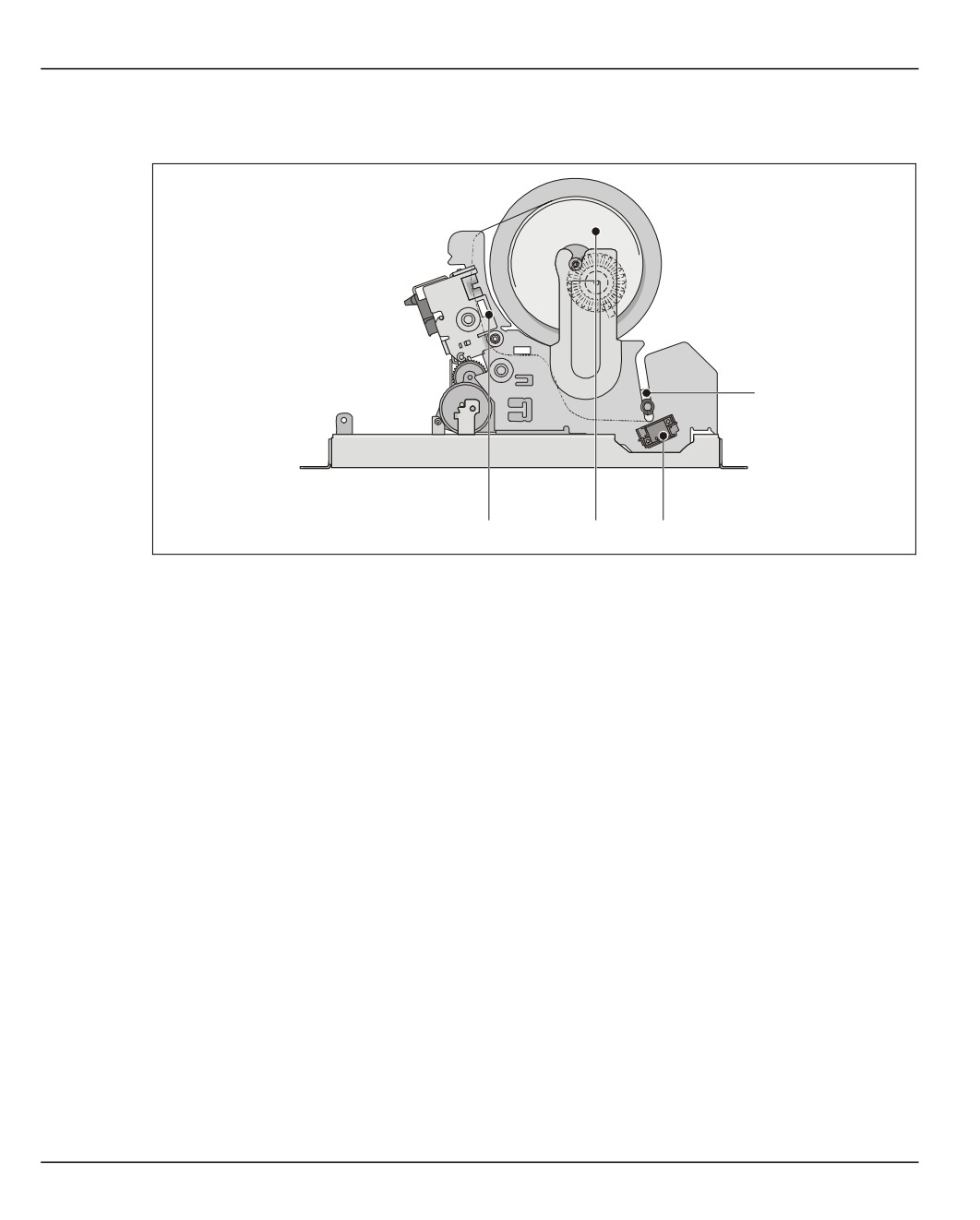

Путь прохождения бумаги

1

4

3

2

1 Рулон бумаги (направление намотки)

3 Рулон журнальной бумаги

2 Индикатор остатка бумаги в принтере

4 Нагреватель

• Закройте банкомат и выйдите из специальной прикладной программы.

220

Журнальный принтер TP06

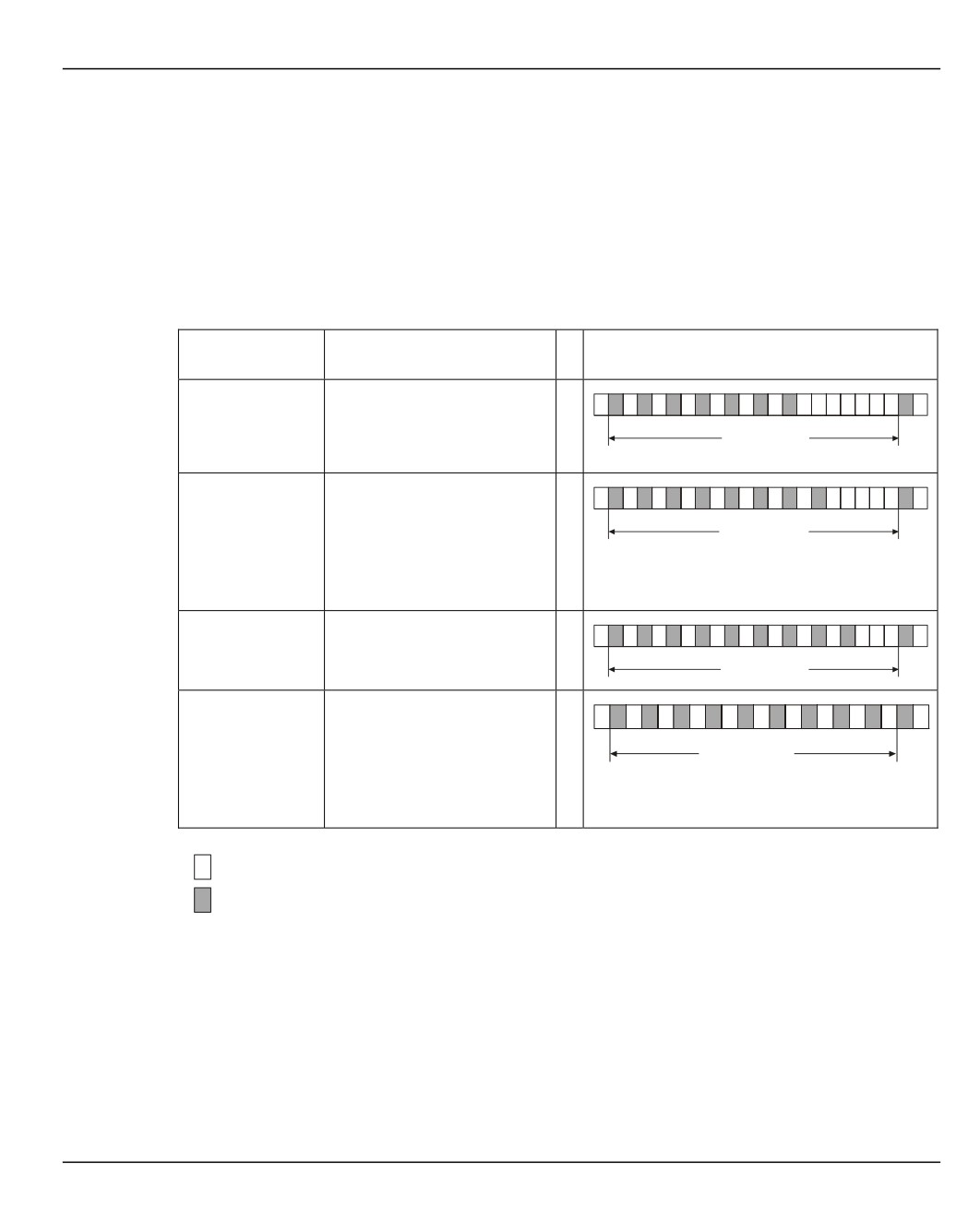

Светосигнальная схема светодиода ERROR

Светосигнальная схема светодиода ERROR

Неисправности, устраняемые собственными силами

В следующей таблице приведены светосигнальные схемы неисправностей,

устраняемых извлечением и повторной вставкой рулона бумаги.

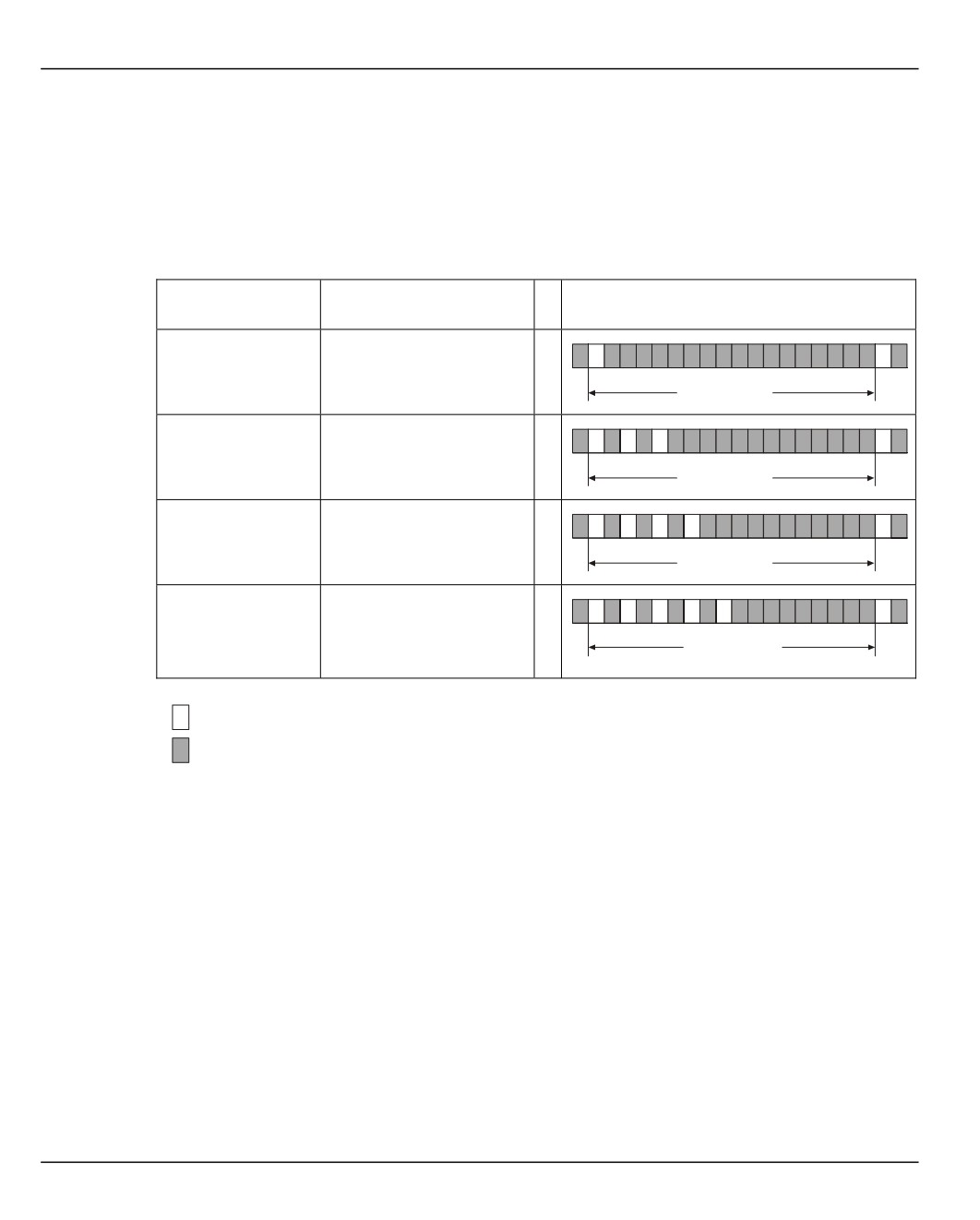

Сбой

Описание

Светосигнальная схема

светодиода ERROR

Не найдена

После обрезки принтер

7

TOF-позиция

не находит TOF-

(начало

позицию (начало

ок. 5 сек

документа)

документа).

Работа после

После включения

8

ошибочного

бумага не находится в

ок. 5 сек

включения

позиции начала печати.

Этот сбой активируется

переключателем

памяти 7-4.

Сбой

Датчик перемещения

9

перемещения

бумаги не регистрирует

ок. 5 сек

бумаги

перемещения бумаги.

Отключение

Отключение таймера

8

таймера при

при StartOfJob, так как в

StartOfJob

пределах заданного

ок. 5 сек

(начале

промежутка времени не

печати)

был считан EndOfJob

(конец печати).

Светодиод OFF

Светодиод ON

221

Светосигнальная схема светодиода ERROR

Журнальный принтер TP06

Неисправности, которые не могут быть устранены

собственными силами

При возникновении следующих неисправностей обратитесь в службу технической

поддержки.

Сбой

Описание

Светосигнальная схема

светодиода ERROR

Температурный

Отклонение

1

сбой

температуры

нагревателя от нормы

ок. 5 сек

Слишком

Крайне высокое

3

высокое

напряжение питания.

напряжение

ок. 5 сек

Слишком

Крайне низкое

4

низкое

напряжение питания.

напряжение

ок. 5 сек

Сбой принтера

Загруженный драйвер

5

принтера не

соответствует

ок. 5 сек

встроенному ПО.

Светодиод OFF

Светодиод ON

222

Журнальный принтер TP06

Возможные неисправности

Возможные неисправности

Застревание бумаги

• Запустите специальную прикладную программу (см. главу „Управление

банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).

• Откройте банкомат и выдвиньте салазки принтера до упора (см. главу

„Управление банкоматом“, раздел „Открывание / закрывание дверей

банкомата“).

• При необходимости оборвите бумагу на рулоне и на приёмной бобине.

• Выньте, при необходимости, рулон и приёмную бобину из принтера (см. раздел

„Замена рулона бумаги“).

• При необходимости выведите остаток бумаги из принтера нажатием клавиши

FEED.

Печатающая головка может быть горячей. Если процесс печати только что

завершился, подождите несколько минут, пока печатающая головка не

остынет.

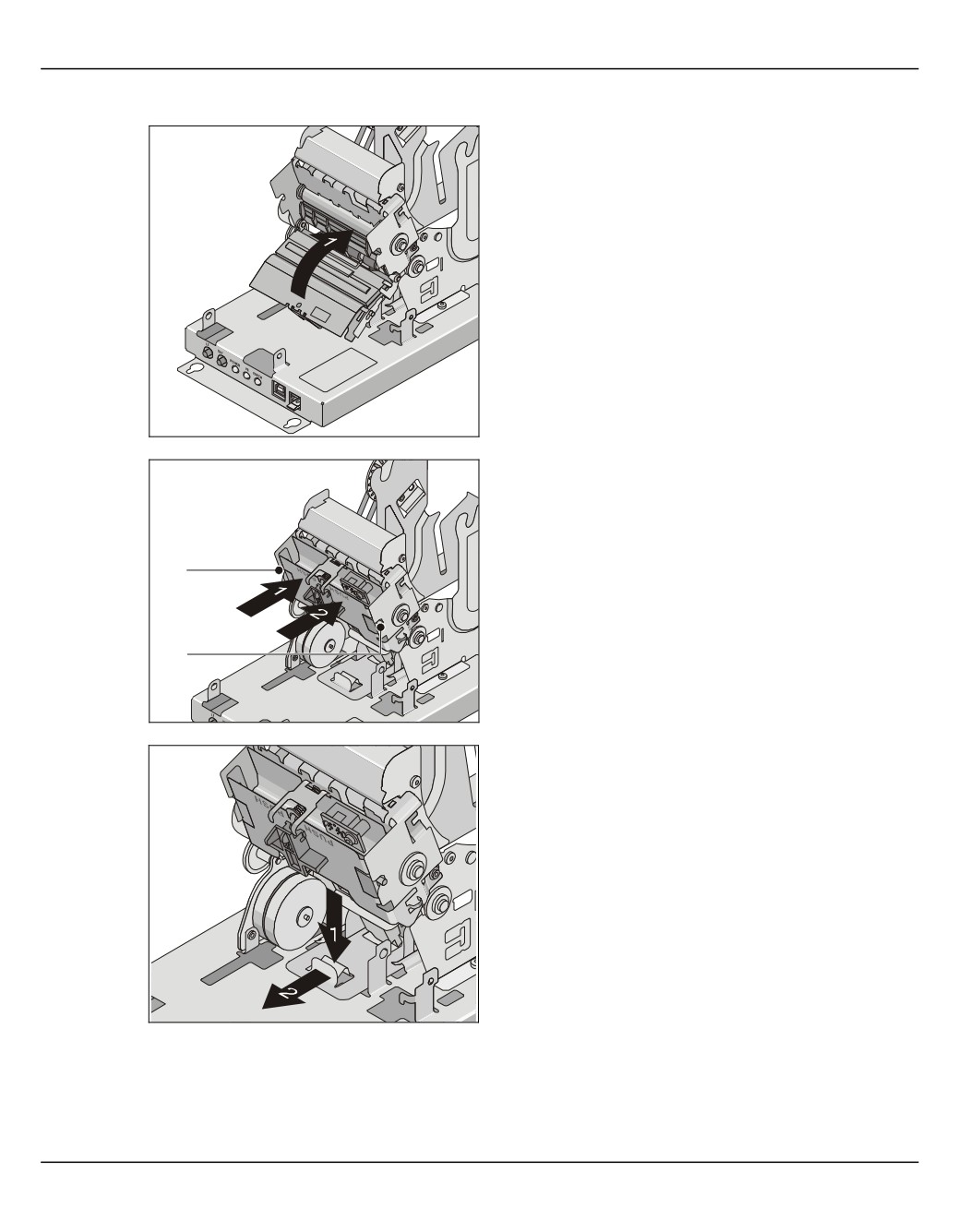

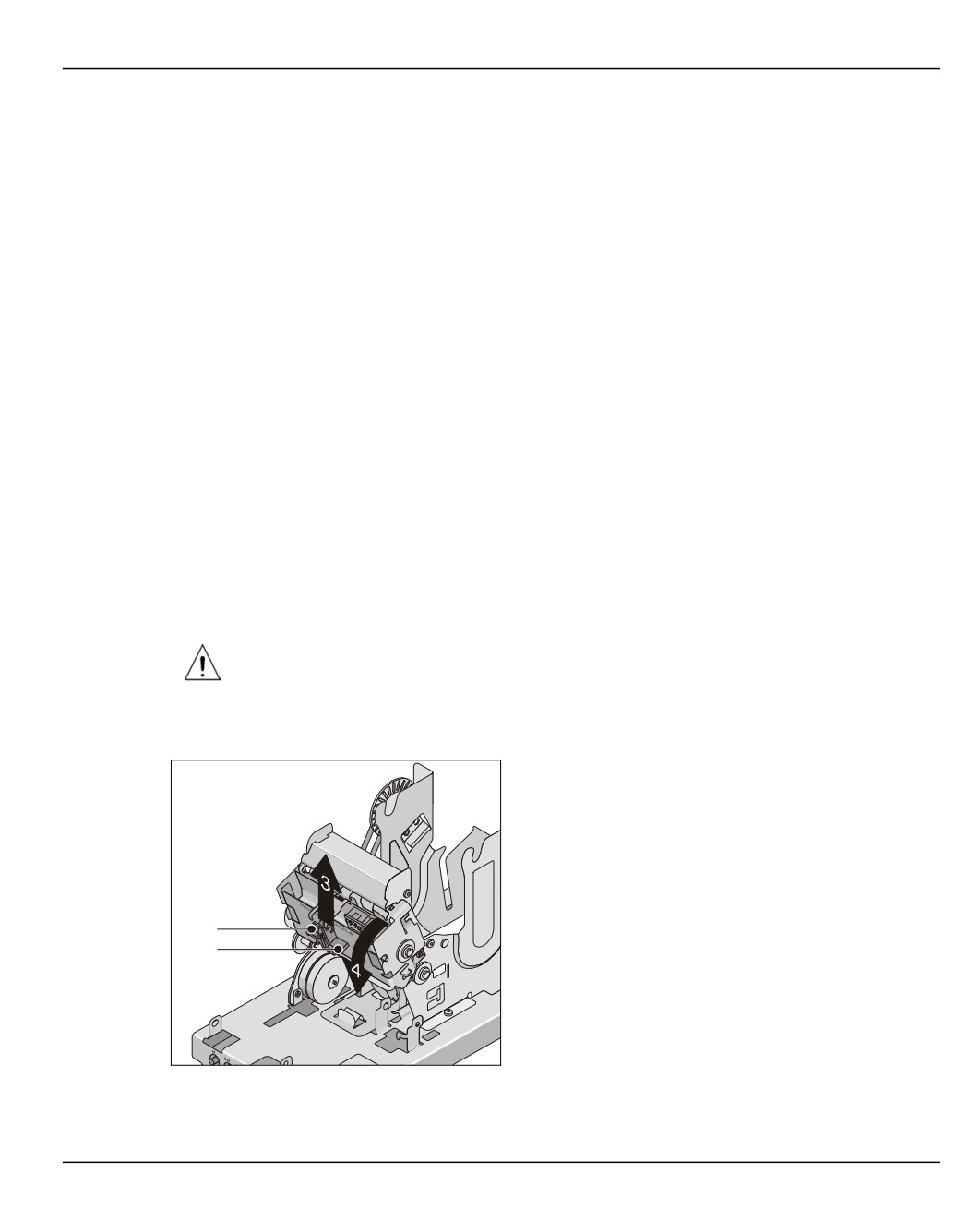

Сначала нажмите на зелёные рычаги (1)

и (2) вверх (3), а затем поверните

устройство термопечати в направлении

стрелки (4).

1

2

• Проверьте путь транспортировки бумаги и, при необходимости, удалите остатки

бумаги рукой или пинцетом.

223

Возможные неисправности

Журнальный принтер TP06

Поверните устройство термопечати (1) в

направлении стрелки и...

... закройте устройство термопечати, нажав

на область с обозначением ‚PUSH’ (Нажать)

в направлении стрелок (1) и (2).

Нажимайте до момента фиксации

3

направляющих пальцев (3) и (4).

4

Нажмите на пружину вниз (1), отсоедините и

выньте в направлении стрелки (2)

устройство протяжки бумаги.

Удалите остатки бумаги рукой или пинцетом.

Вставьте на место устройство протяжки

бумаги.

При вставке устройство протяжки бумаги

должно зафиксироваться.

• Снова установите рулон бумаги и вставьте приёмную бобину, как описано в

разделе „Замена рулона бумаги“.

• Закройте банкомат и выйдите из специальной прикладной программы.

224

Журнальный принтер TP06

Возможные неисправности

Устранение причин плохой пропечатки

Причиной плохой или слишком светлой пропечатки может быть загрязнение

нагревателя. В этом разделе описана чистка печатающей головки. Если

качество пропечатки не улучшилось, обратитесь в службу технической

поддержки.

•

Запустите специальную прикладную программу (см. главу „Управление

банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).

•

Откройте банкомат и выдвиньте салазки принтера до упора (см. главу

„Управление банкоматом“, раздел „Открывание / закрывание дверей

банкомата“).

•

Отсоедините принтер от электросети, вытянув штекер сетевого кабеля из

розетки (см. раздел „Панель управления принтером“, пункт 6).

Печатающая головка может быть горячей. Если процесс печати только что

завершился, подождите несколько минут, пока печатающая головка не

остынет.

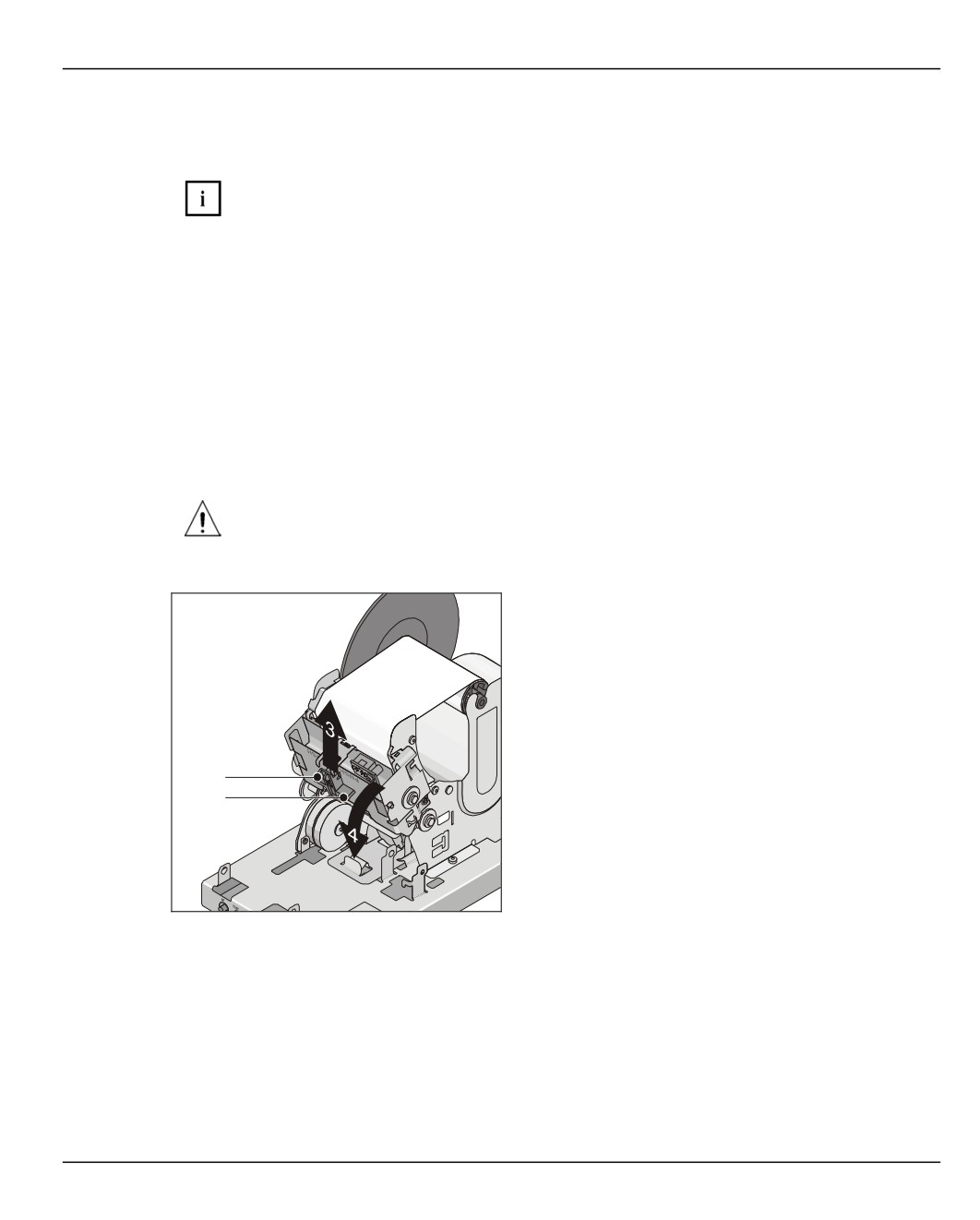

Нажмите на зелёные рычаги (1) и (2)

сначала вверх (3) и затем поверните

устройство термопечати в направлении

стрелки (4).

1

2

• Протрите (от грязи, пыли и т.п.) нагревательный элемент печатающей головки,

используя мягкую безворсовую салфетку, смоченную чистым изопропиловым

спиртом (например, ISOPADS).

• После полного испарения изопропилового спирта закройте печатающее

устройство.

• Подключите принтер к электросети (см. раздел „Панель управления принтером“,

пункт 6).

• Закройте банкомат и выйдите из специальной прикладной программы.

225
