Банкомат ProCash 2050xe. Руководство оператора - часть 14
Замена рулона бумаги
Журнальный принтер NP06
Вставка рулона бумаги
Используйте только разрешённые для банкомата сорта бумаги. Более
подробная информация приведена в разделе „Спецификация бумаги“.

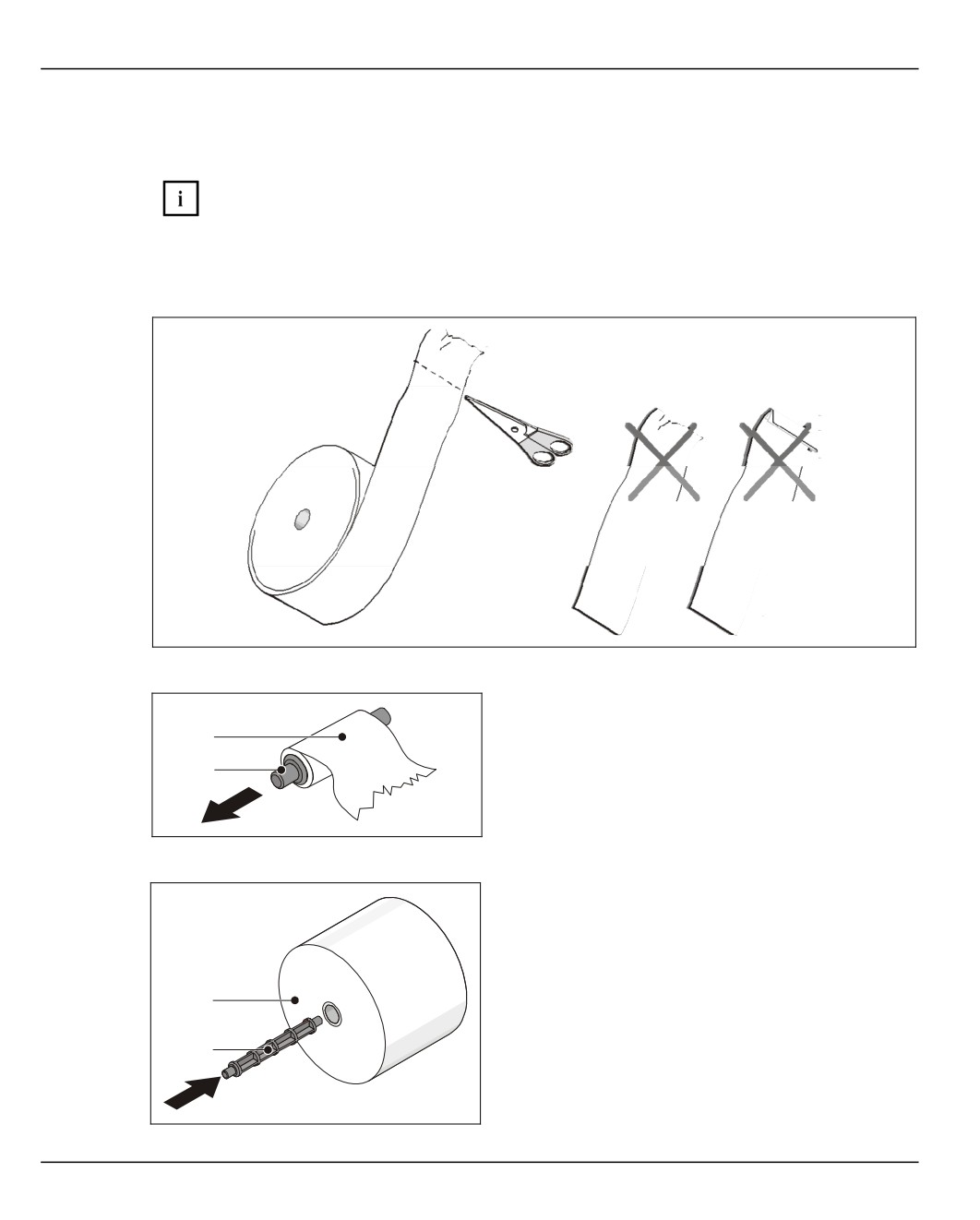

Прежде чем вставить новый рулон бумаги проверьте, нет ли на конце
бумаги рваных краёв и подогнутых углов. Конец бумаги должен быть
обрезан под прямым углом (см. следующий рисунок).
Снимите старый рулон (1) с оси (2) в
направлении стрелки.
1
2
Вставьте ось (1) в новый рулон (2) в
направлении стрелки.
2
1
194
Журнальный принтер NP06
Замена рулона бумаги

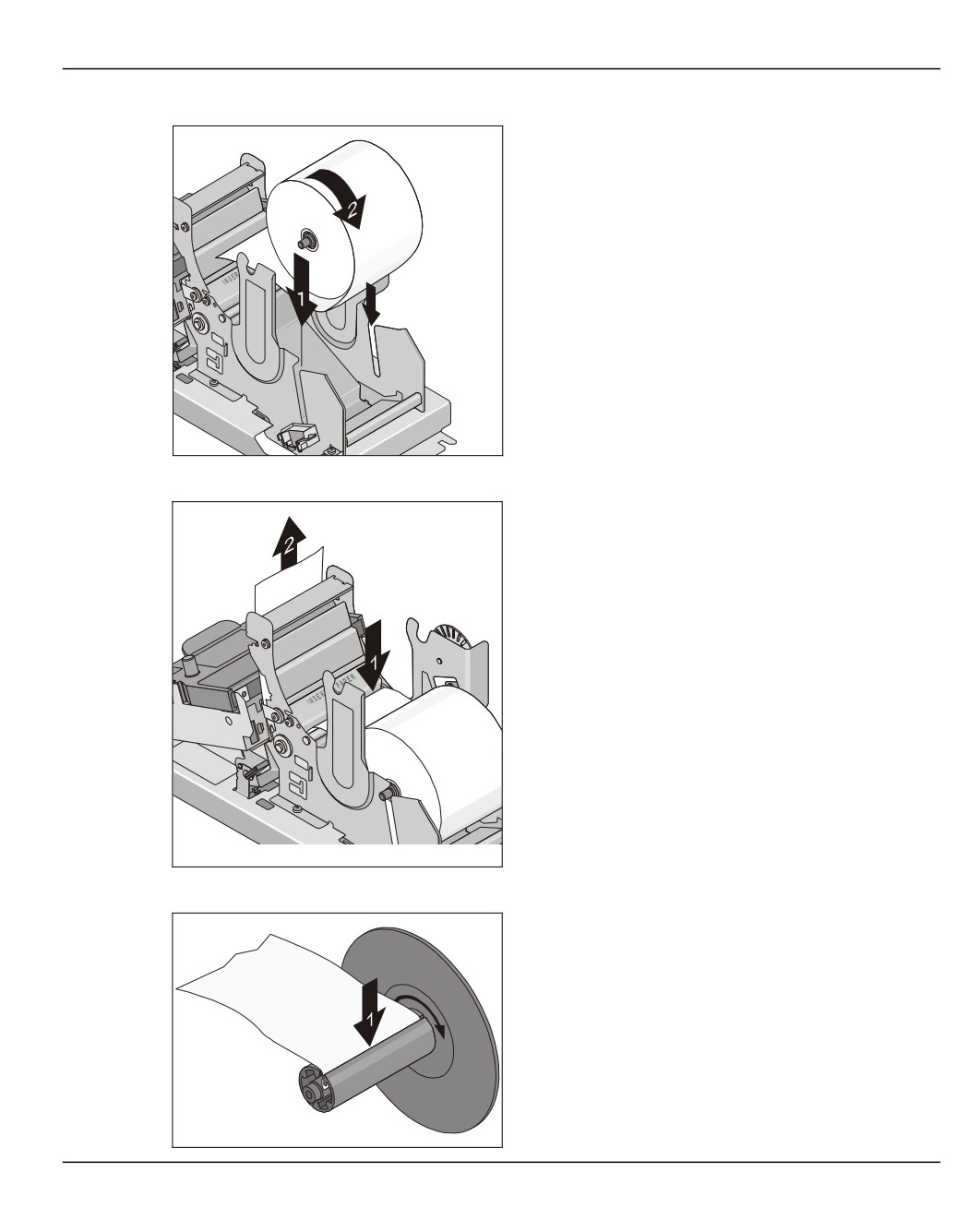

Вставьте рулон с осью сверху в лоток для
рулонной бумаги (1). Вставляйте рулон
таким образом, чтобы ось легла в
направляющие.
При этом следите за направлением
размотки (2) бумаги.
Заправьте передний край бумажной ленты в
направляющую бумаги (1).
Продвиньте бумагу дальше, до её
автоматического втягивания. Привод
выводит бумагу с другой стороны из
принтера (2).
Бумага вставлена правильно, если в начале
рулона отпечатался следующий текст:
If you can read this print,
Autoloading is successful
(Если Вы можете прочитать этот текст,
значит бумага вставлена правильно)
Вам необходимо выбрать приёмную бобину
в зависимости от используемого
журнального рулона (см. раздел также
„Принадлежности принтера“).
Заправьте полосу бумаги в приёмную
бобину (1), как показано на рисунке.
195
Замена рулона бумаги
Журнальный принтер NP06

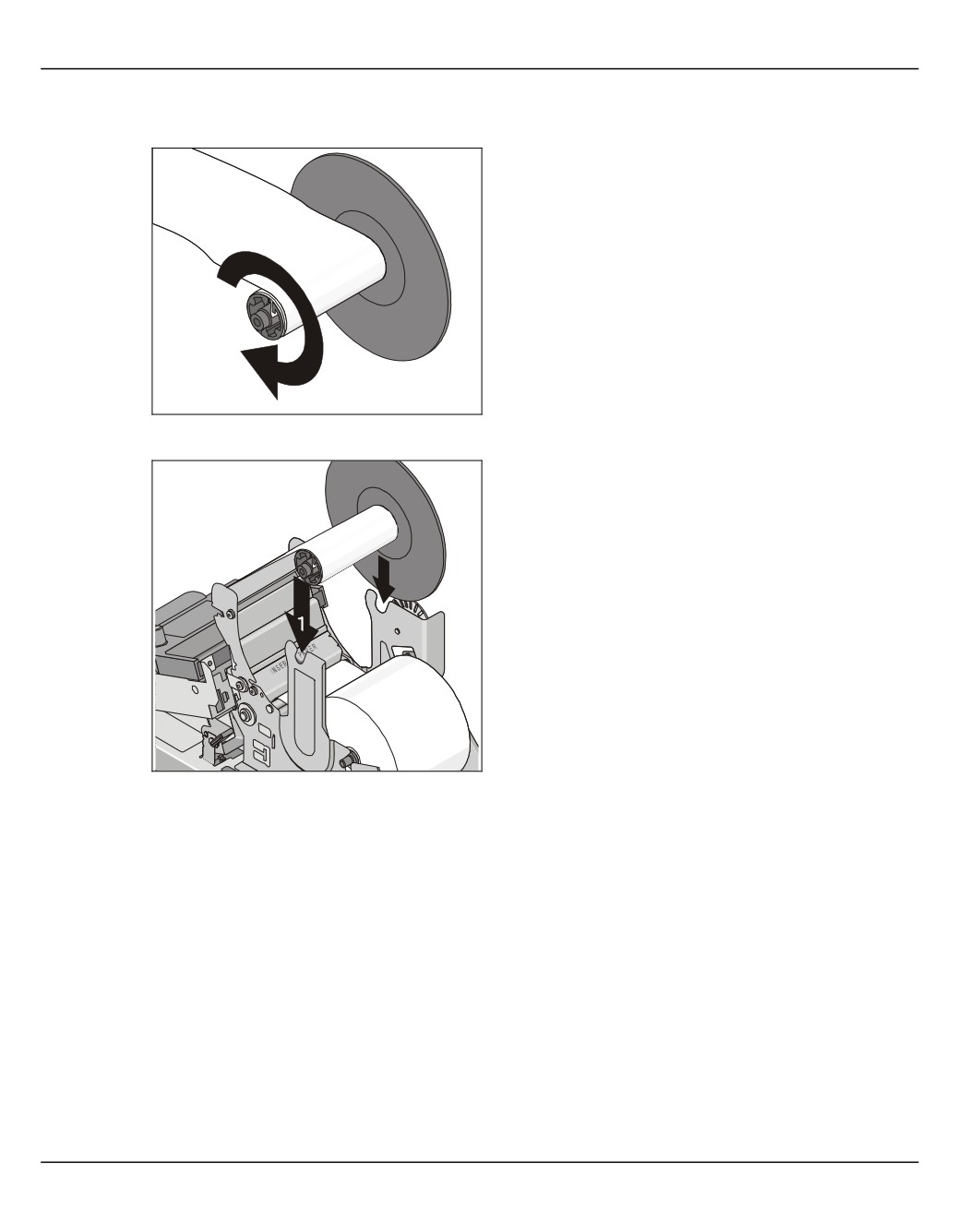

Отмотайте бумагу на два-три поворота
бобины в направлении стрелки.
Вставьте приёмную бобину сверху в
соответствующие направляющие (1)
принтера.
• Для проверки намотки нажмите два-три раза на клавишу LINE FEED (подача
бумаги) до полного натяжения бумаги. Если это не удалось, повторите процесс.
196
Журнальный принтер NP06
Замена рулона бумаги

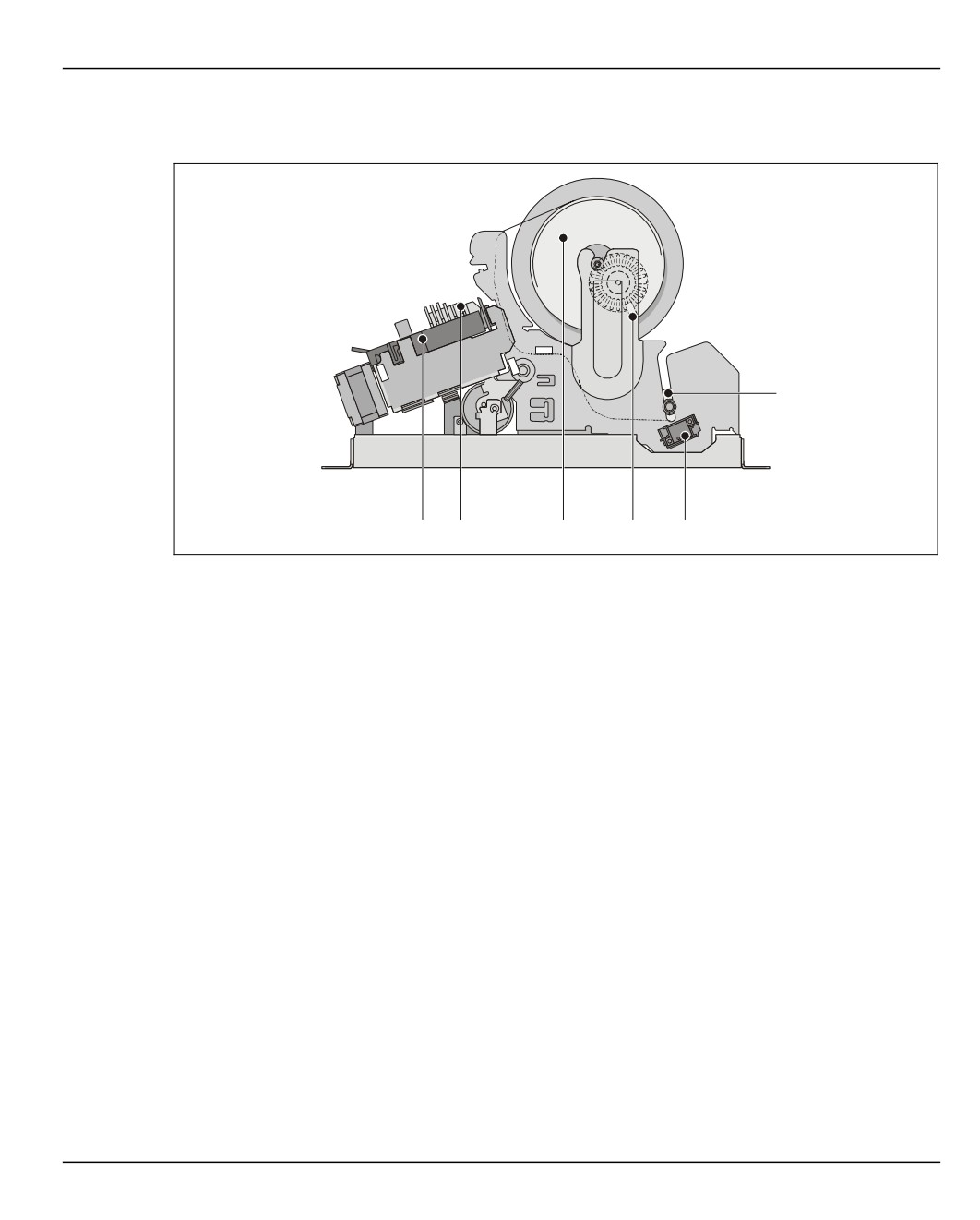

Путь прохождения бумаги
1
6
5
4
3
2
1 Рулон бумаги (направление намотки)
4 Рулон журнальной бумаги
2 Индикатор остатка бумаги в принтере
5 Печатающая головка
3 Датчик перемещения бумаги
6 Цветной ленточный картридж
• Закройте банкомат и выйдите из специальной прикладной программы.
197
Светосигнальная схема светодиода ERROR
Журнальный принтер NP06
Светосигнальная схема светодиода ERROR
Неисправности, устраняемые собственными силами

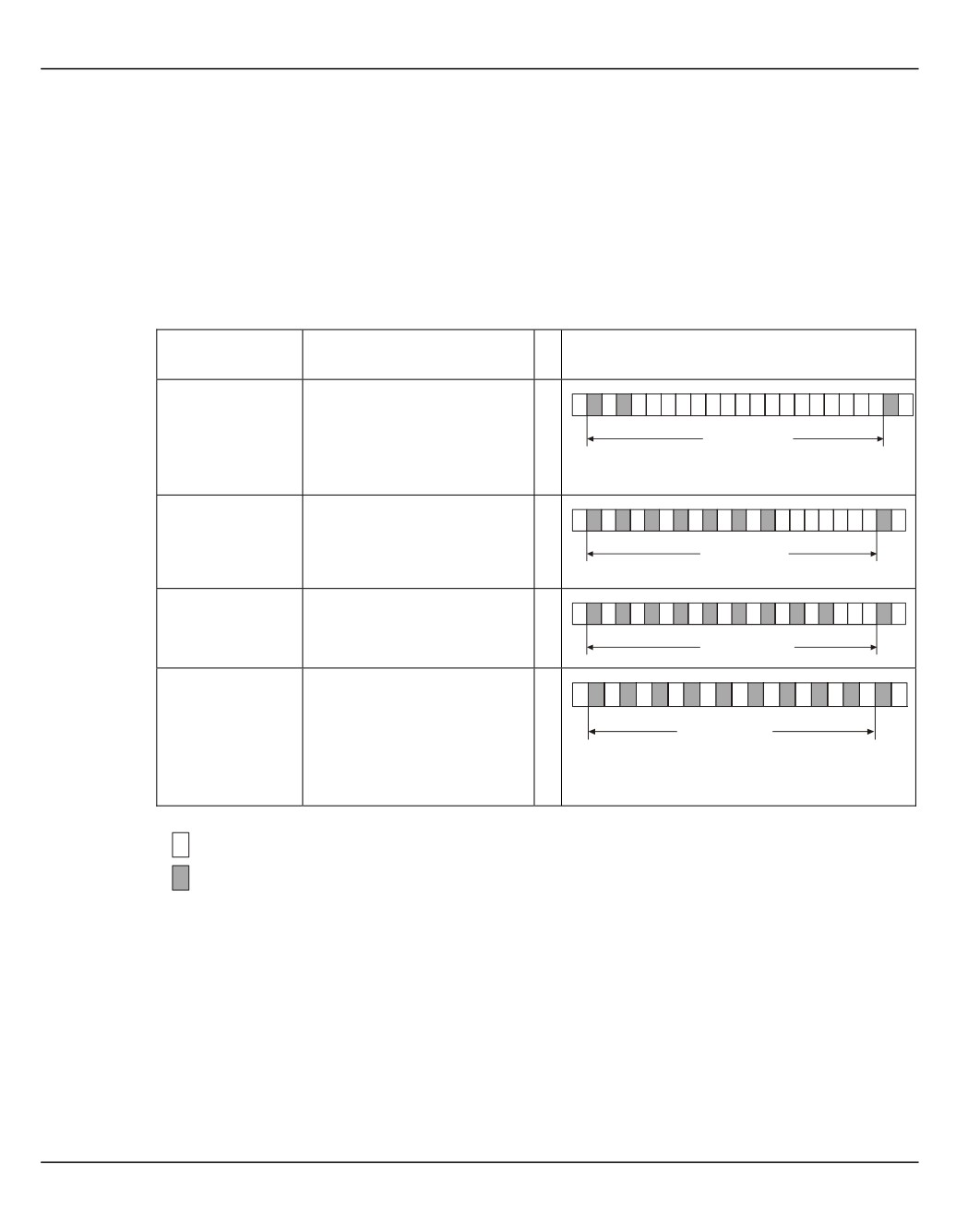

В следующей таблице приведены светосигнальные схемы неисправностей,
устраняемых извлечением и повторной вставкой рулона бумаги.
Сбой
Описание
Светосигнальная схема
светодиода ERROR
Сбой захвата
Захват подачи бумаги
2
подачи
не выходит из
бумаги
исходного положения
ок. 5 сек
или не доходит до
исходного положения.
Не найдена
После обрезки принтер
7
TOF-позиция
не находит TOF-
(начало
позицию (начало
ок. 5 сек
документа)
документа).
Сбой
Датчик перемещения
9
перемещения
бумаги не регистрирует
бумаги
перемещения бумаги.
ок. 5 сек
Отключение
Отключение таймера
8
таймера при
при StartOfJob, так как в
StartOfJob
пределах заданного
ок. 5 сек
(начале
промежутка времени не
печати)
был считан EndOfJob
(конец печати).
Светодиод OFF
Светодиод ON
198
Журнальный принтер NP06
Светосигнальная схема светодиода ERROR

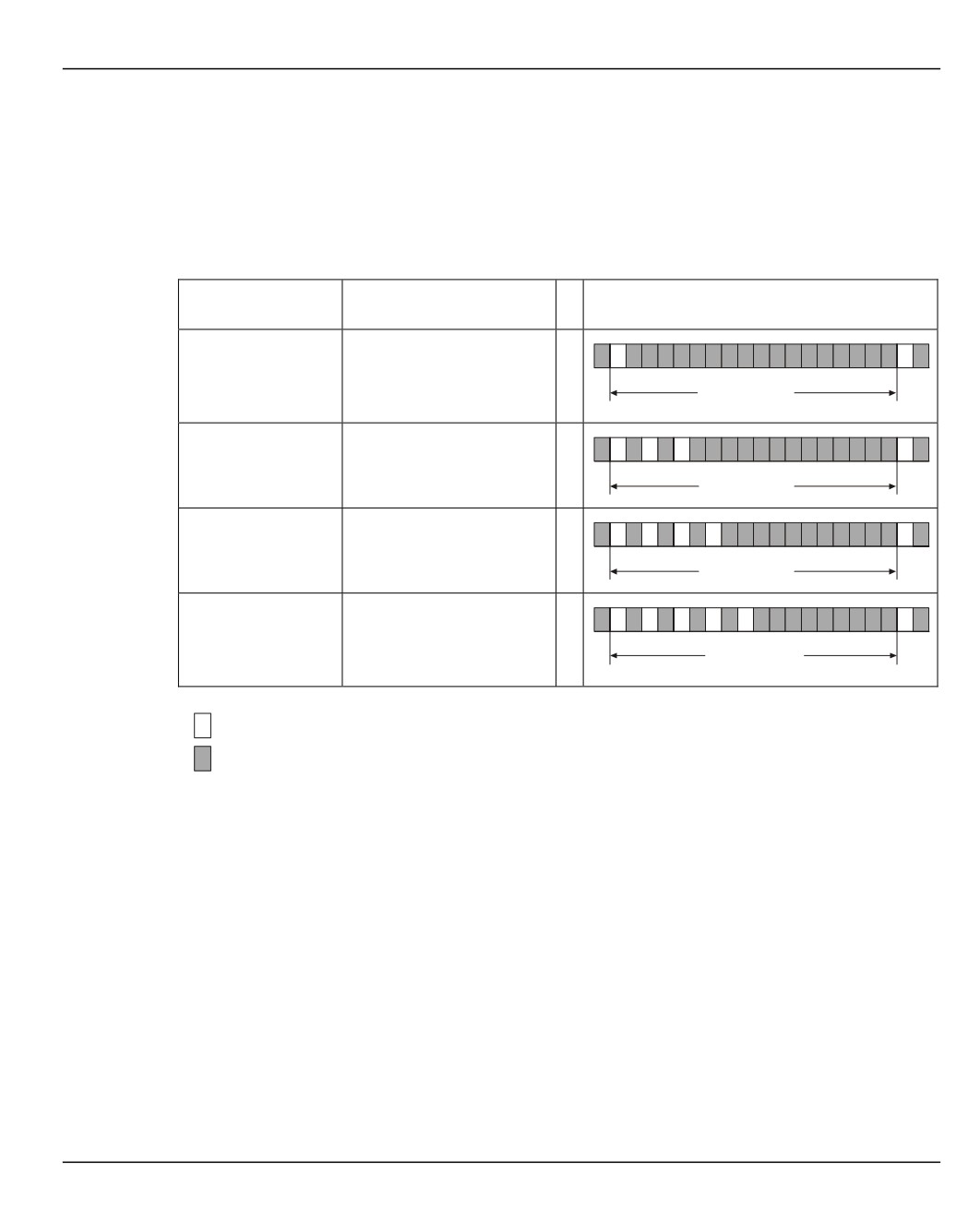

Неисправности, которые не могут быть устранены
собственными силами
При возникновении следующих неисправностей обратитесь в службу технической
поддержки.
Сбой
Описание
Светосигнальная схема
светодиода ERROR
Температурный
Отклонение
1
сбой
температуры
печатающей головки
ок. 5 сек
от нормы
Слишком
Крайне высокое
3
высокое
напряжение питания.
напряжение
ок. 5 сек
Слишком
Крайне низкое
4
низкое
напряжение питания.
напряжение
ок. 5 сек
Сбой принтера
Загруженный драйвер
5
принтера не
соответствует
ок. 5 сек
встроенному ПО.
Светодиод OFF
Светодиод ON
199
Возможные неисправности
Журнальный принтер NP06
Возможные неисправности
Застревание бумаги
• Запустите специальную прикладную программу (см. главу „Управление
банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).
• Откройте банкомат и выдвиньте салазки принтера до упора (см. главу
„Управление банкоматом“, раздел „Открывание / закрывание дверей
банкомата“).
• При необходимости оборвите бумагу на рулоне и на приёмной бобине.
• Выньте, при необходимости, рулон и приёмную бобину из принтера (см. раздел
„Замена рулона бумаги“).
• При необходимости выведите остаток бумаги из принтера нажатием клавиши
FEED.

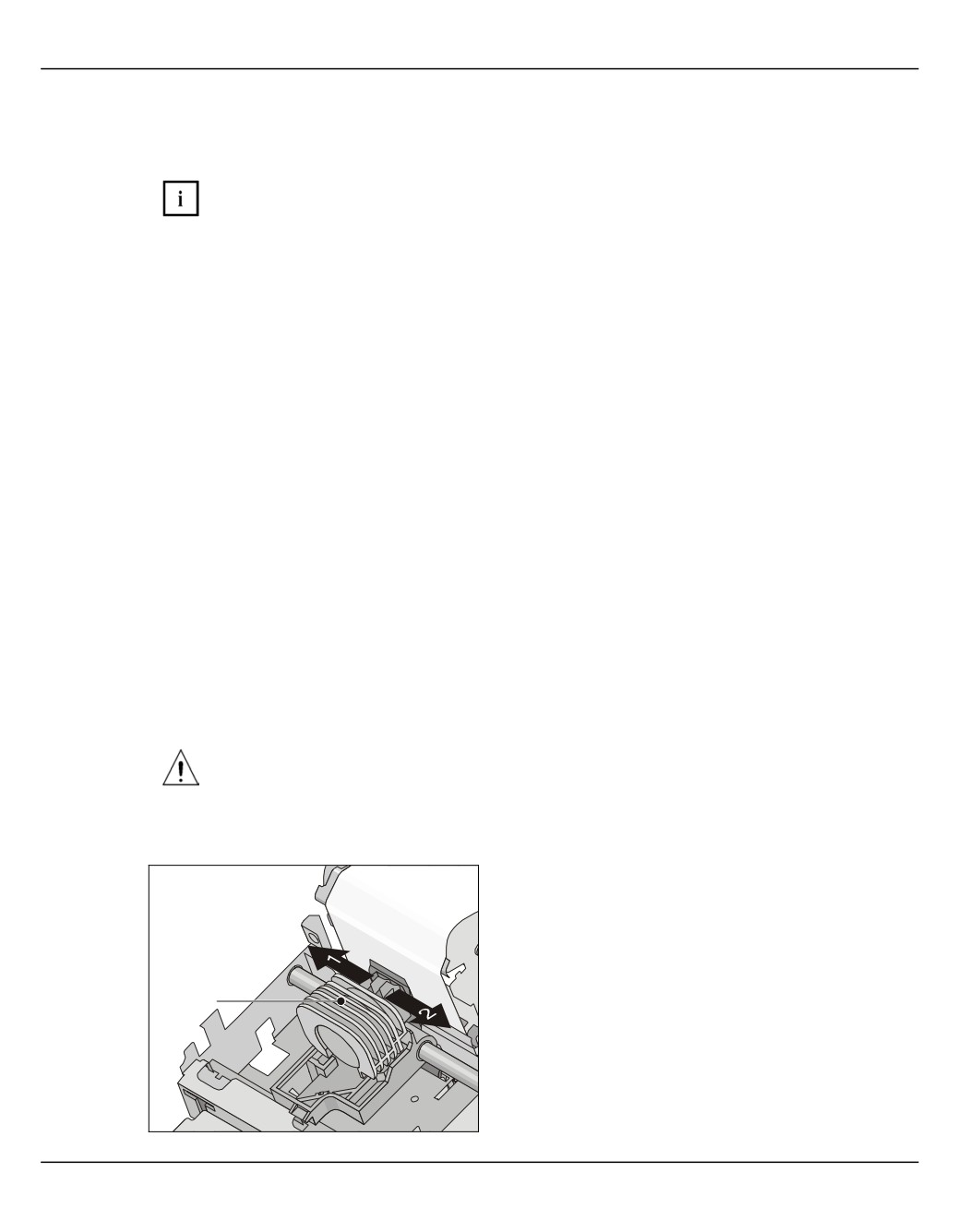

Печатающая головка может быть горячей. Если процесс печати только что
завершился, подождите несколько минут, пока печатающая головка не
остынет.

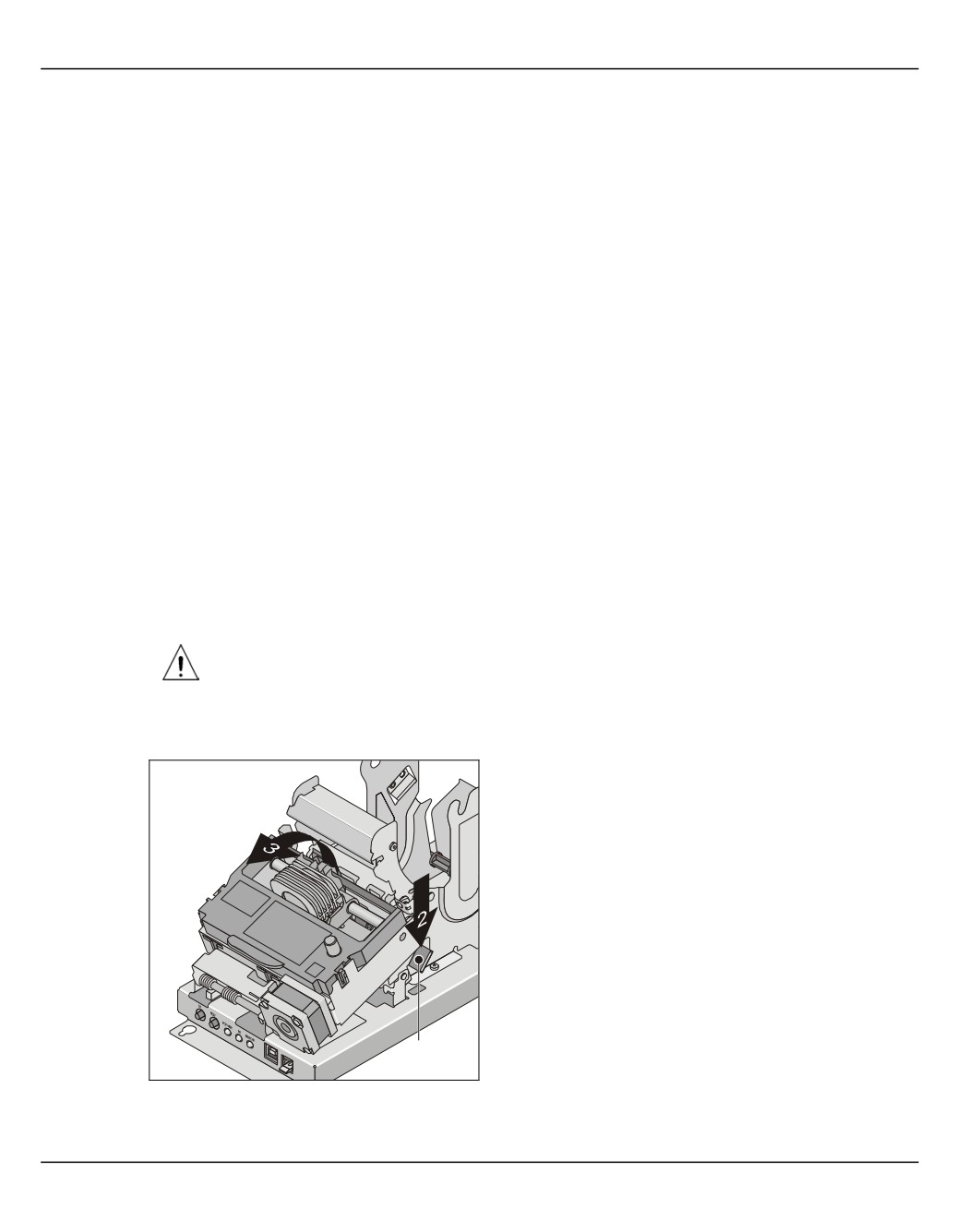

Нажмите на зелёный рычаг (1) в
направлении стрелки (2) вниз и затем
поверните печатающее устройство в
направлении стрелки (3).
1
200
Журнальный принтер NP06
Возможные неисправности
• Проверьте путь транспортировки бумаги и, при необходимости, удалите остатки
бумаги рукой или пинцетом.

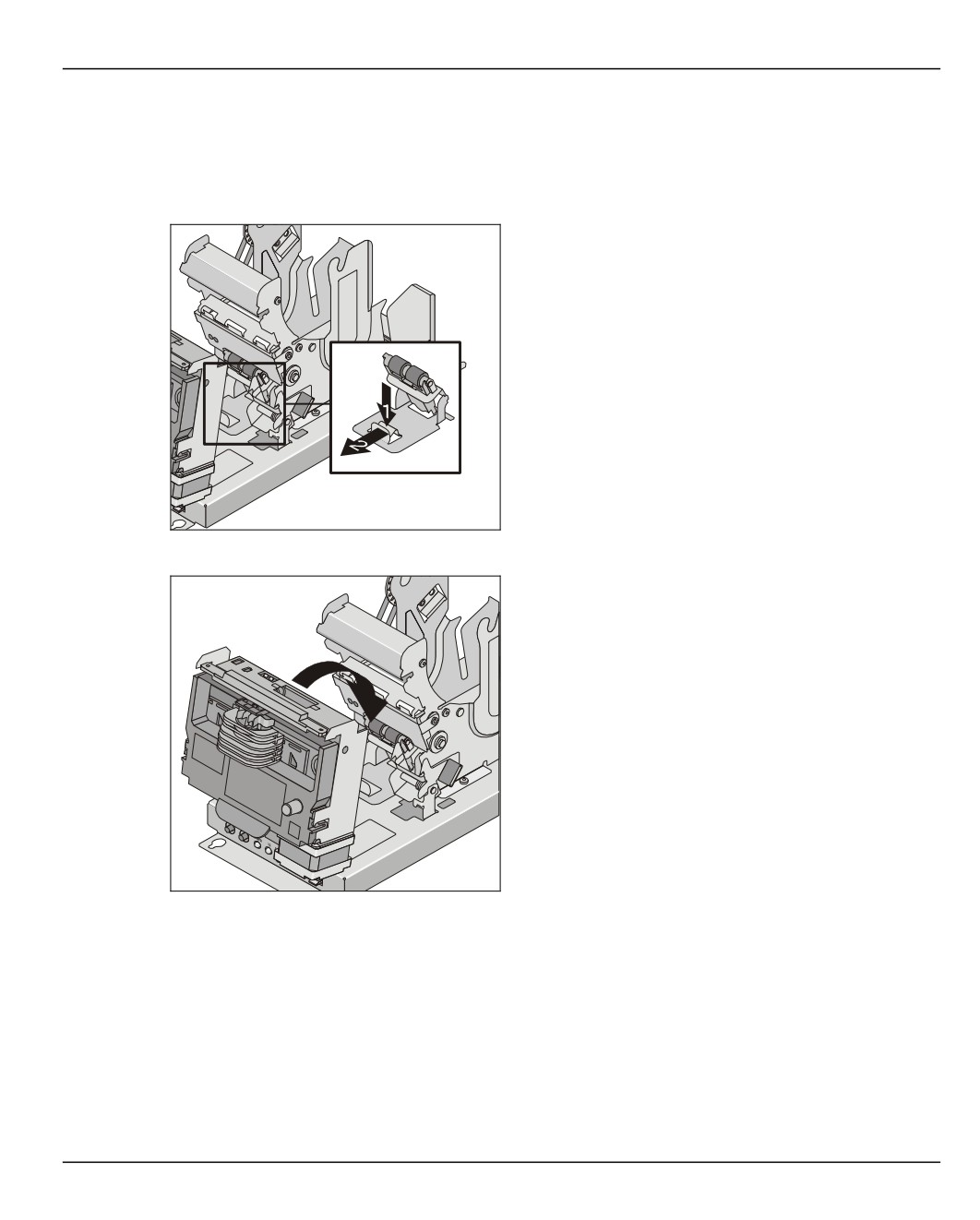

Нажмите на пружину вниз (1), отсоедините и
выньте в направлении стрелки (2)
устройство протяжки бумаги.
Удалите остатки бумаги рукой или пинцетом.
Вставьте на место устройство протяжки
бумаги.
При вставке устройство протяжки бумаги
должно зафиксироваться.
Поверните матричное устройство печати в
направлении стрелки и...
201
Возможные неисправности
Журнальный принтер NP06

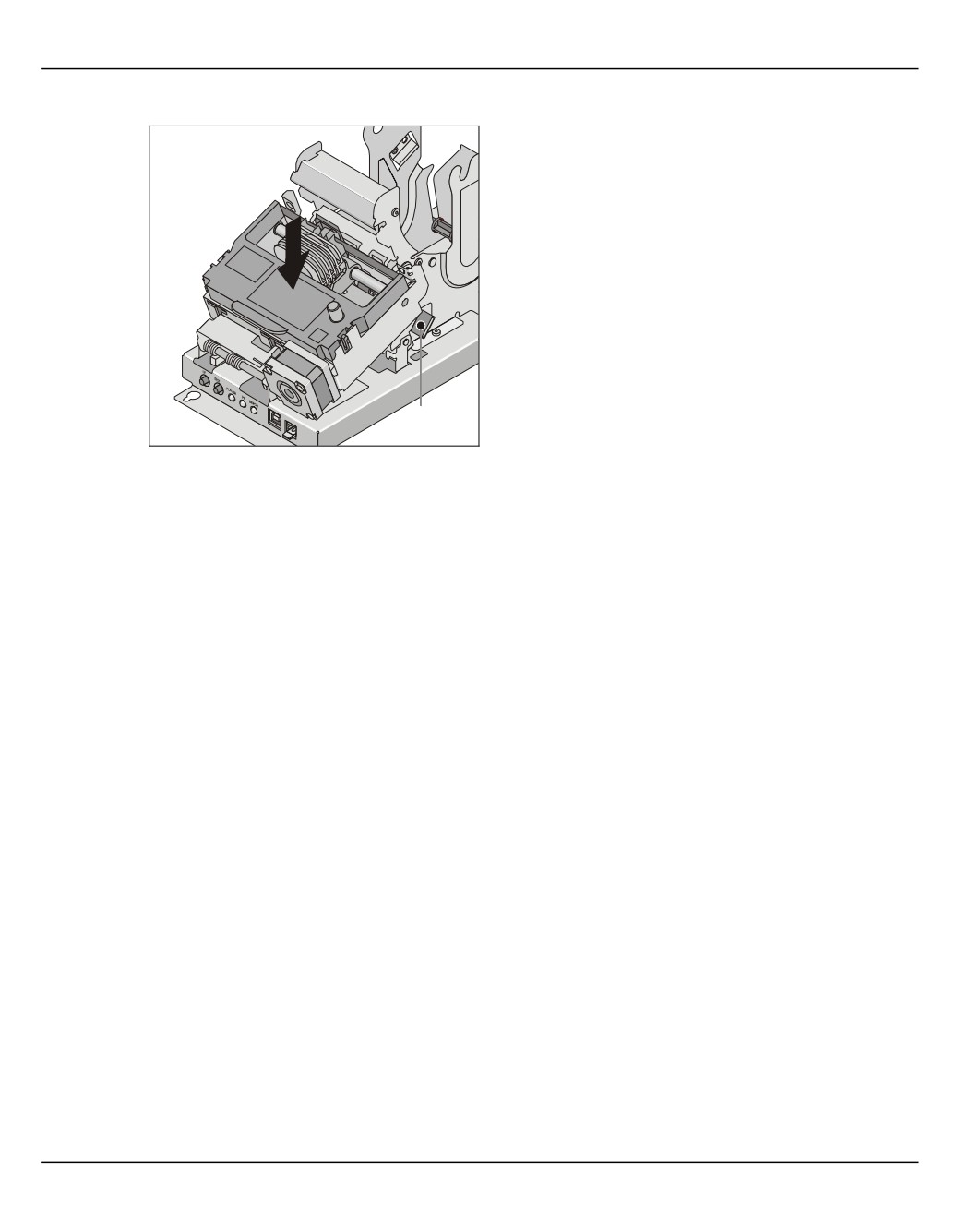

... закройте матричное устройство печати,
нажав на цветной ленточный картридж в
направлении стрелки.
Нажимайте до момента фиксации рычага (1)
с характерным щелчком.
1
• Снова установите рулон бумаги и вставьте приёмную бобину, как описано в
разделе „Замена рулона бумаги“.
• Закройте банкомат и выйдите из специальной прикладной программы.
202
Журнальный принтер NP06
Возможные неисправности
Сбой перемещения бумаги
Этот сбой проявляется, если датчик перемещения бумаги не регистрирует
перемещения бумаги. Причиной может быть заблокированная приёмная бобина
или застревание бумаги.
• Запустите специальную прикладную программу (см. главу „Управление
банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).
• Откройте банкомат и выдвиньте салазки принтера до упора (см. главу
„Управление банкоматом“, раздел „Открывание / закрывание дверей
банкомата“).
• Натяните, при необходимости, путь прохождения бумаги на приёмной бобине.
• Устраните, при необходимости, застревание бумаги (см. раздел „Застревание
бумаги“).
• Замените, при необходимости, рулон (см. раздел „Замена рулона бумаги“).
• Закройте банкомат и выйдите из специальной прикладной программы.
203
Возможные неисправности
Журнальный принтер NP06
Устранение причин плохой пропечатки
Причиной плохой или слишком светлой пропечатки может быть
использованный цветной ленточный картридж или использованная
печатающая головка.
В случае плохой пропечатки сначала замените цветной ленточный
картридж (см. раздел „Замена цветного ленточного картриджа“).
Если качество пропечатки не улучшилось, замените печатающую головку.
В этом разделе описана замена печатающей головки.
Если качество пропечатки не улучшилось, обратитесь в службу
технической поддержки.
•
Запустите специальную прикладную программу (см. главу „Управление
банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).
•
Откройте банкомат и выдвиньте салазки принтера до упора (см. главу
„Управление банкоматом“, раздел „Открывание / закрывание дверей
банкомата“).
•
Отсоедините принтер от электросети, вытянув штекер сетевого кабеля из
розетки (см. раздел „Панель управления принтером“, пункт 6).
•
Выньте цветной ленточный картридж (см. раздел „Замена цветного ленточного
картриджа“).
Печатающая головка может быть горячей. Если процесс печати только что
завершился, подождите несколько минут, пока печатающая головка не
остынет.
Нажмите на соответствующий фиксирующий
зажим до упора в направлении стрелки (1)
и (2). Слегка приподнимите печатающую
головку (3), пока Вы не сможете отсоединить
соединительный кабель от старой
печатающей головки.
3
Подсоедините соединительный кабель к
новой печатающей головке и осторожно
вставьте новую головку в держатель.
204
Журнальный принтер NP06
Возможные неисправности

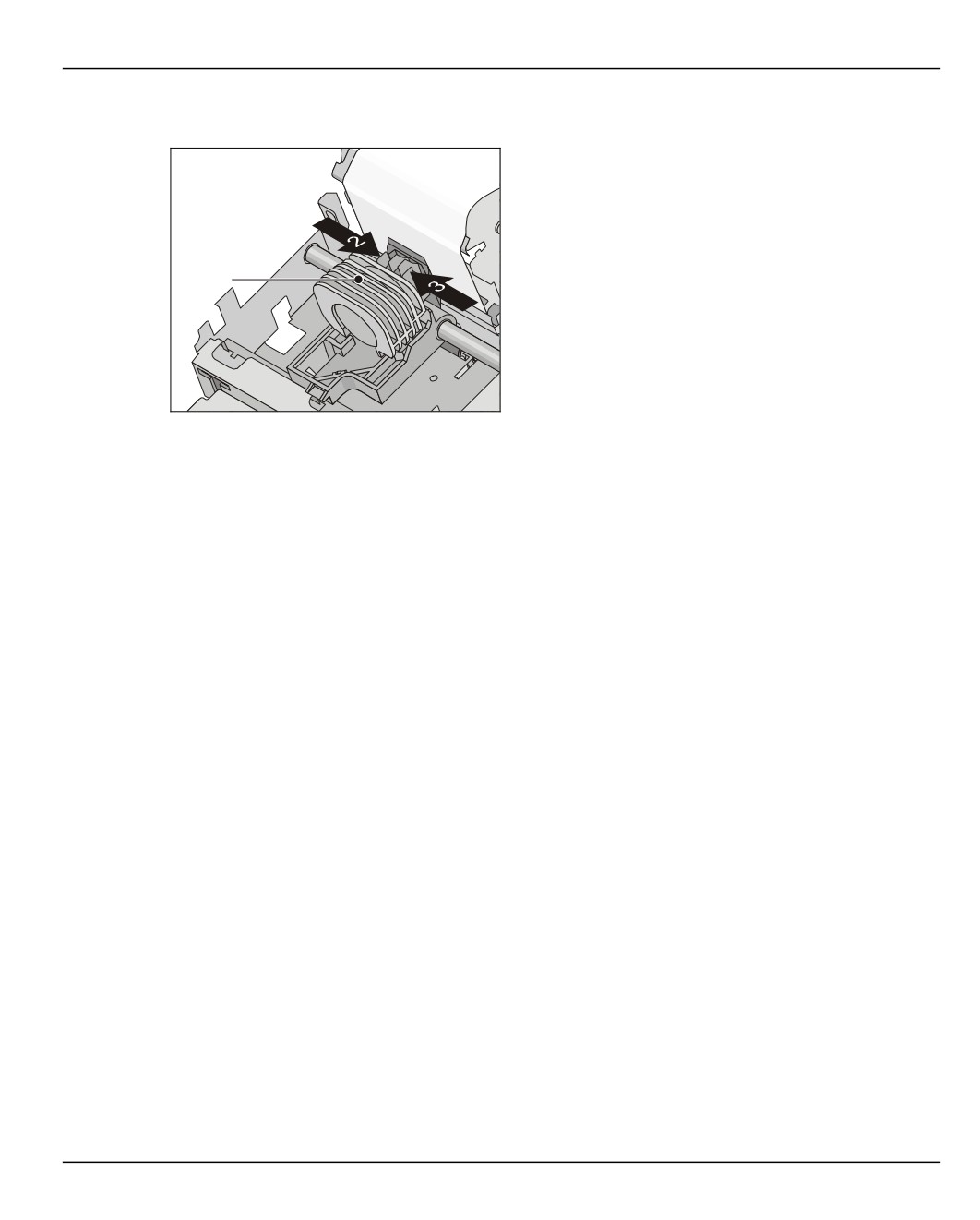

Зафиксируйте печатающую головку (1) в её
держателе, для этого нажмите на
соответствующий фиксирующий зажим до
упора в направлении стрелки (2) и (3).
1
• Вставьте цветной ленточный картридж (см. раздел „Замена цветного ленточного
картриджа“).
• Вставьте штекер сетевого кабеля (см. раздел „Панель управления принтером“,
пункт 6).
• Закройте банкомат и выйдите из специальной прикладной программы.
Перегрев печатающей головки
• При появлении сообщения об ошибке ‚Перегрев печатающей головки’ замените
печатающую головку (см. раздел „Устранение причин плохой пропечатки“).
• Если сообщение об ошибке продолжает отображаться, выключите банкомат,
выйдите из специальной прикладной программы и обратитесь в службу
технической поддержки.
205
Возможные неисправности
Журнальный принтер NP06
Отсутствие напряжения
Причиной того, что принтер не работает и при этом не светится ни один из трёх
светодиодов, может быть сбой электропитания.
• Запустите специальную прикладную программу (см. главу „Управление
банкоматом“, раздел „Вызов специальной прикладной программы банкомата“).
• Откройте банкомат и выдвиньте салазки принтера до упора (см. главу
„Управление банкоматом“, раздел „Открывание / закрывание дверей
банкомата“).
• Проверьте подключение к электросети (см. раздел „Панель управления
принтером“, пункт 6) и соединительный кабель.
• Если Вы не смогли обнаружить причину неисправности, выключите банкомат,
выйдите из специальной прикладной программы и обратитесь в службу
технической поддержки.
206
Журнальный принтер NP06
Возможные неисправности

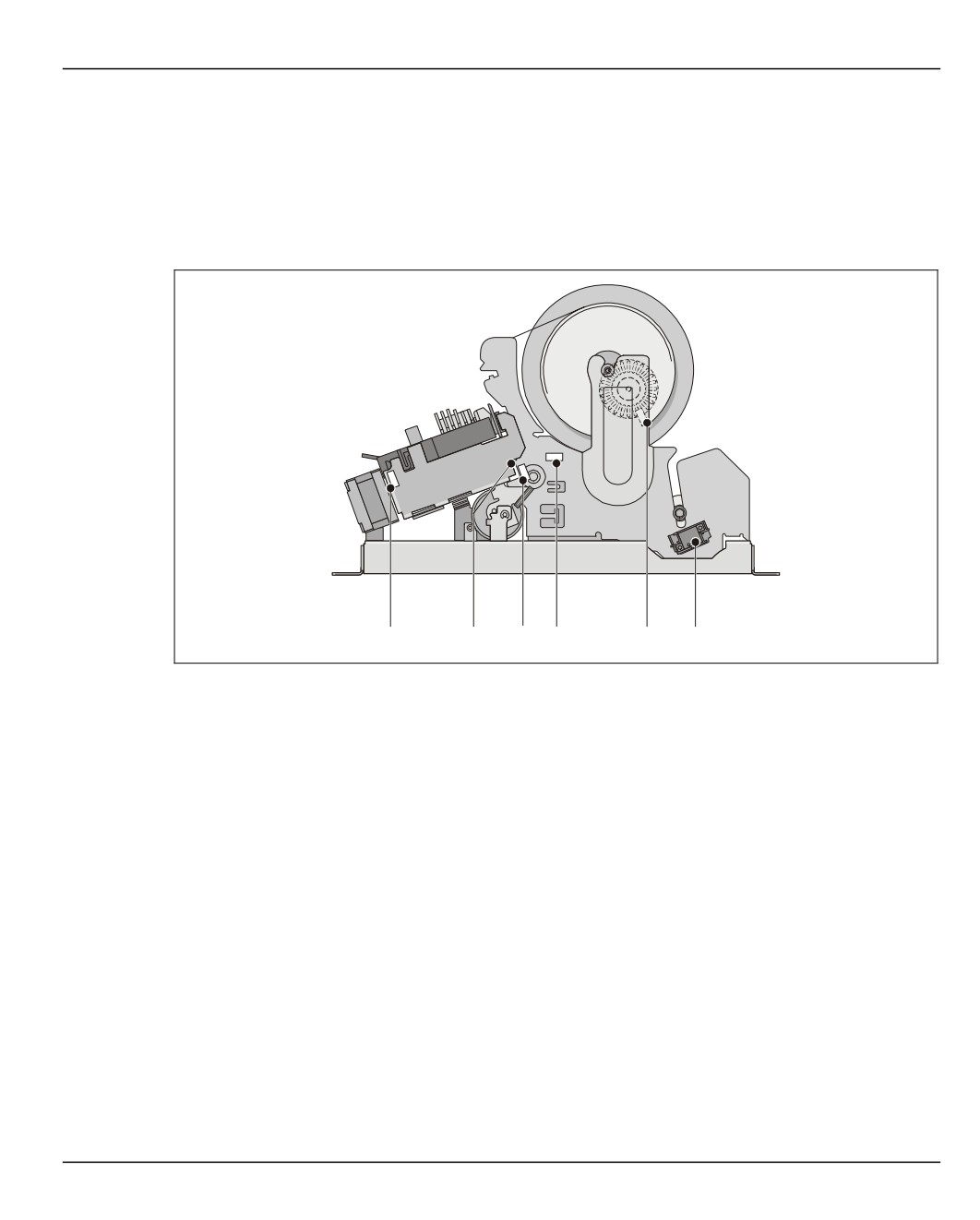

Чистка датчиков
Причиной сбоев может быть также загрязнение датчиков. Удалите с датчиков грязь,
пыль и т.п. мягкой безворсовой салфеткой или сжатым воздухом.
Расположение датчиков Вы найдёте на следующем рисунке.
6
5
4
3
2
1
1 Индикатор остатка бумаги в
4 Датчик Top of Form (Верхняя граница
принтере (ненастраиваемый)
формы, TOF)
2 Датчик перемещения бумаги
5 Термодатчик печатающей головки
3 Индикатор наличия бумаги в
6 Захват подачи бумаги, исходное
принтере
положение
Другие неисправности
• Обратитесь в службу технической поддержки.
207
Расходные материалы
Журнальный принтер NP06
Расходные материалы
Информация о поставщиках расходных материалов приведена в „Приложении“,
раздел „Расходные материалы“.
Цветные ленточные картриджи
Используйте только цветные ленточные картриджи Wincor Nixdorf; в противном
случае возможны повреждения печатающей головки и механизма привода
красящей ленты.
Цветной картридж с нейлоновой лентой, чёрный:
№ заказа 01750076156
Ресурс печати: 2 млн. знаков
Цветной картридж с нейлоновой лентой, фиолетовый:
№ заказа 01750076157
Ресурс печати: 6 млн. знаков
Печатающая головка
Используйте только печатающую головку Wincor Nixdorf; в противном случае
возможны повреждения принтера.
9-игольчатая печатающая головка:
№ заказа 01750004389
Ресурс печати: прим. 150 млн. знаков
208
Журнальный принтер NP06
Расходные материалы
Бумага
Следующая спецификация содержит подробные сведения о качестве бумаги.
Спецификация бумаги
Свойства бумаги:
Z 100
Вид бумаги:
рулонная бумага
Цвет бумаги:
белая
Толщина бумаги:
0,06 - 0,1 мм
Гладкость бумаги (печатная сторона):
мин. 20 сек по Бекку
Размеры журнального рулона
Ширина бумаги:
76,2 мм (3“) (- 1 мм)
Плотность бумаги:
55 г/м2 - 90 г/м2 ± 4 %
Наружный диаметр журнального рулона:
макс. 80 мм / 105 мм
Конец бумаги:
не приклеен к катушке
Внутренний диаметр катушки рулона:
12,5 мм + 1 мм
Толщина стенки катушки рулона:
2 мм + 1 мм
Материал катушки рулона:
картон / пластмасса
209
содержание .. 12 13 14 15 ..
